车型：东风小康K17 EQ6362PF
上次接线没拍图，这次给大家补上，转速表的链接上次的贴有，不多说废话啦，详细过程如下：
要使用的工具，

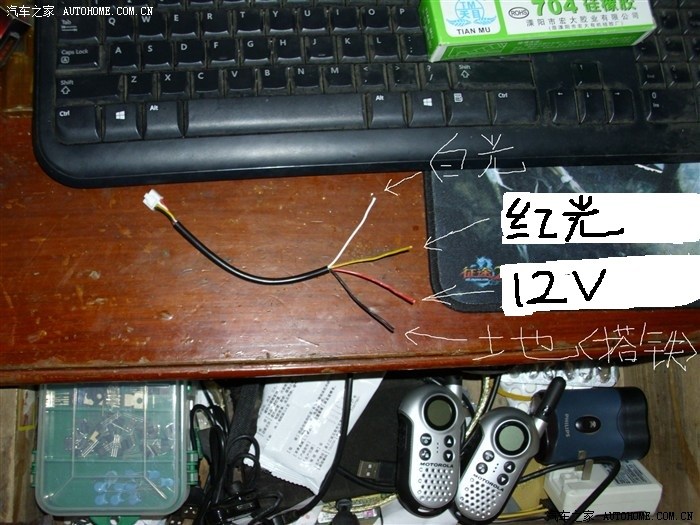

转速表四线接头的接法，我喜欢白光，接的白线，红线空。喜欢红光的可以接红线，白线空。
1：这个表有两组接头。一个四线 一个两线
2：简单的是，两线的只用将其中一根红色的接到副驾驶座位下的黄色转速线就好，黑线不用理会，空！
3：四线的接法 1种：红色线白色线一起接12V，黄线空，黑线搭铁。亮白色的背景灯
2种：红色线黄色线一起接12V，白线空，黑线搭铁。亮红色的背景灯
接这个表，我在全车一共加接三根线，
1：点烟器12V+
2：点烟器12V-(得用万用表测量一下）
3：黄色转速线
先把点烟器电源接好，再找到那根黄线，发动，把接口2红线接上汽车黄线，冷车转速显示在1100转左右就OK!热车后就是900左右。
仪表的转速线只是输入信号，对汽车电路没有影响，但是一定要把黑线包好，那是地线，要是把地线接黄线。。。。后果我也不知道。

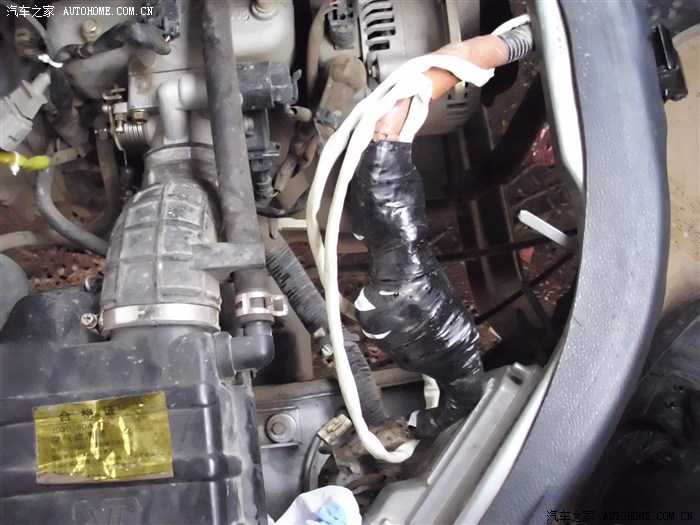

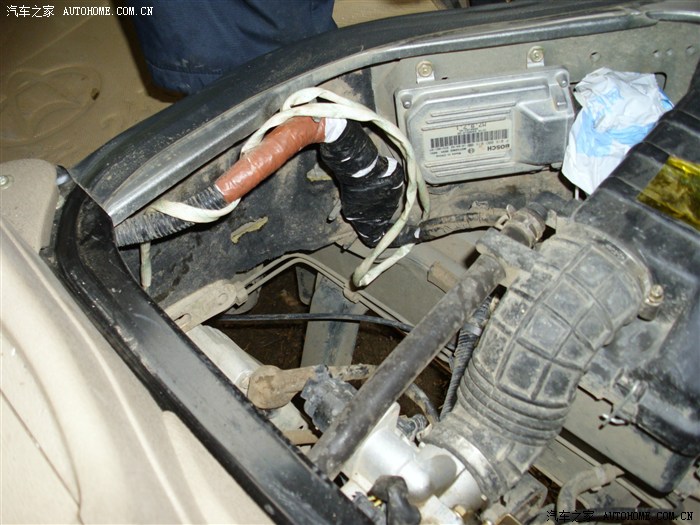

黄色转速线我的走法：左喇叭-------脚踏板------脚踏板线束口-----前机舱-----底盘------副驾驶座位下

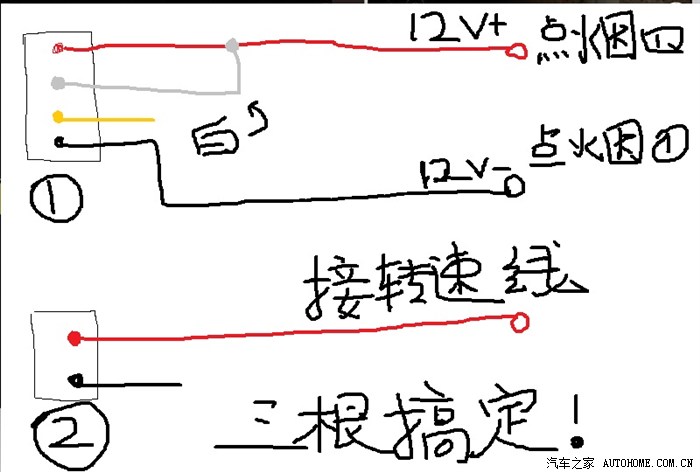

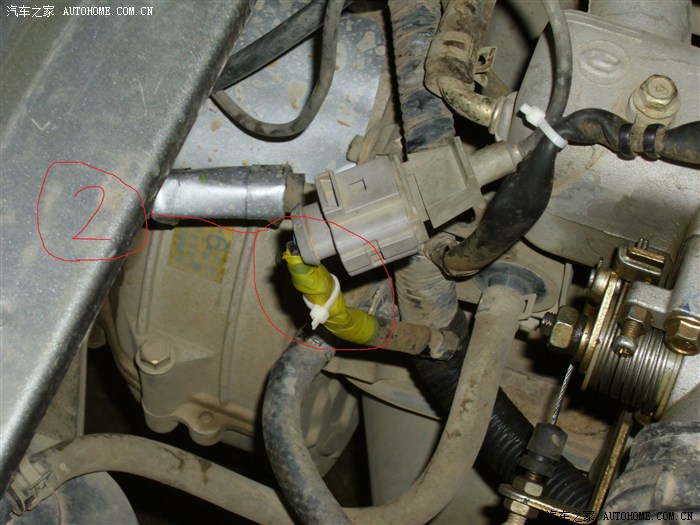

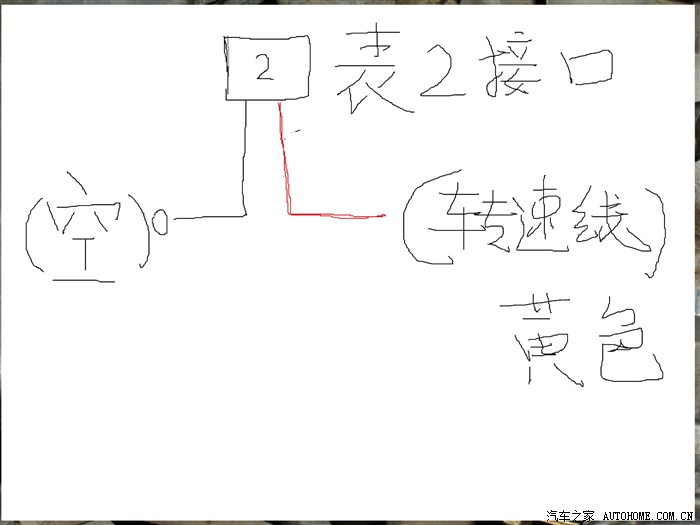

第二个接口不好拆，画图看吧，简单一红一黑线，黑线搭铁（或者空，不接)，红线接转速表的线，就是等下被剪断接上的黄线。

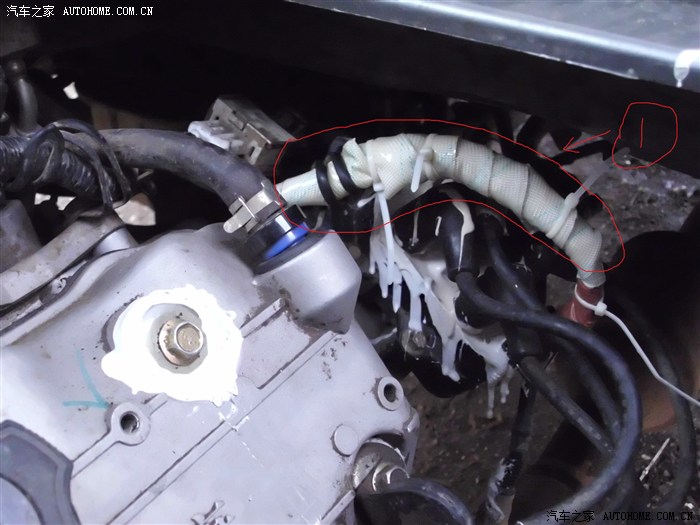

第一次接的点火器线，不行小7是无分电器的，接上转速低一半，只好把她包上！

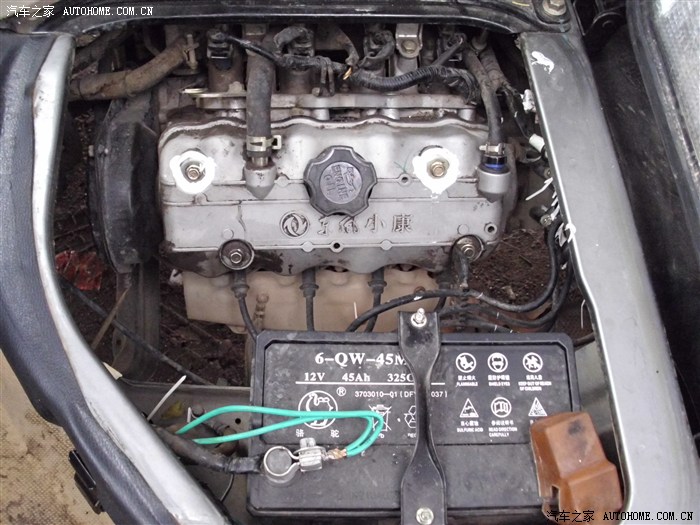

第二次接这里，曲轴传感器，直接暴表，又包上！
最后打她的主意

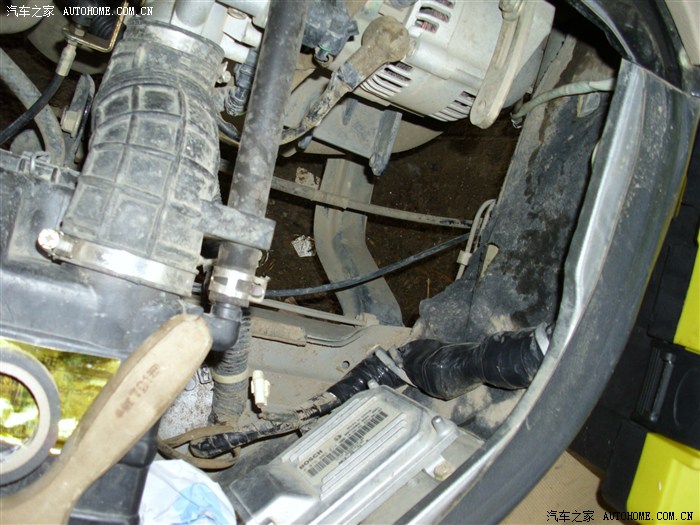

拆开

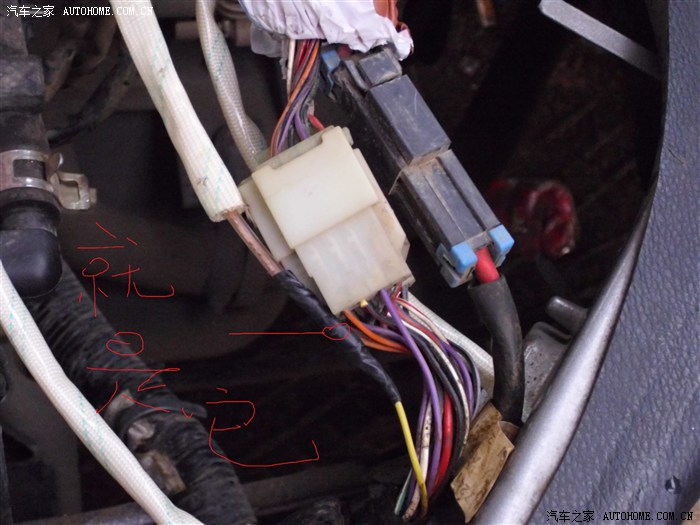

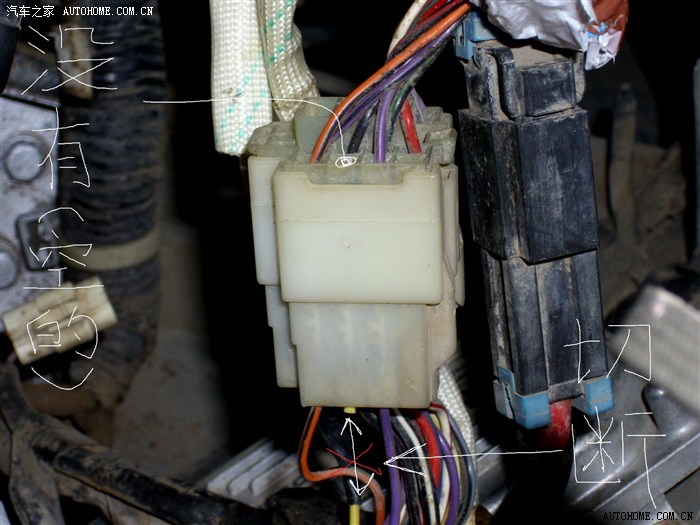

就是这根线啊！！！
小7没有转速表，所以转速线没有去仪表台，

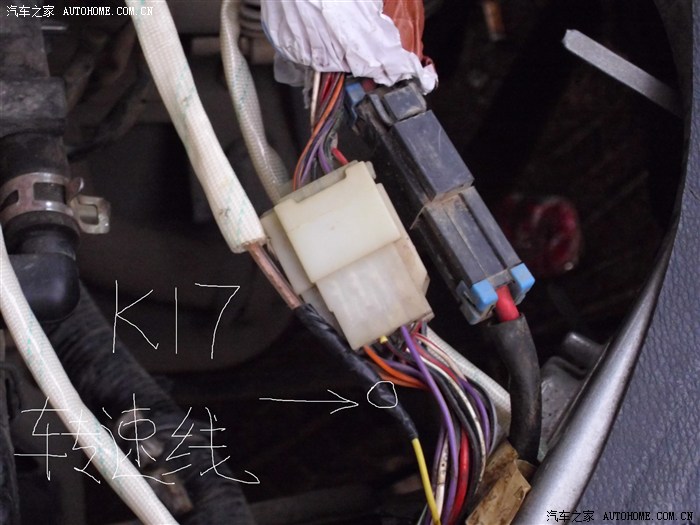

把转速表的转速线接在这里就好啦，我加了延长线。
套上黄腊管哦，这里太热

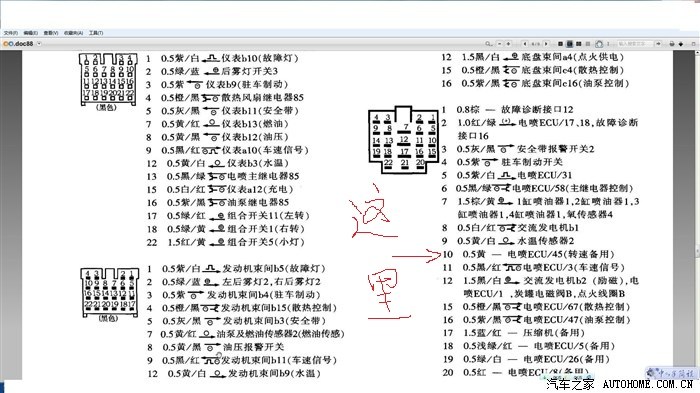

大家放心接吧，我找到K17的接线图，的确是转速线的接口，看右边的10号接口线
呵呵！心里有底啦！

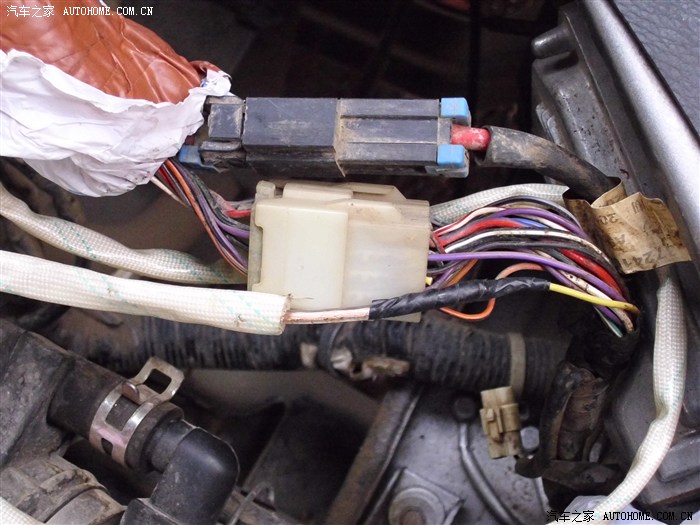

恢复线路

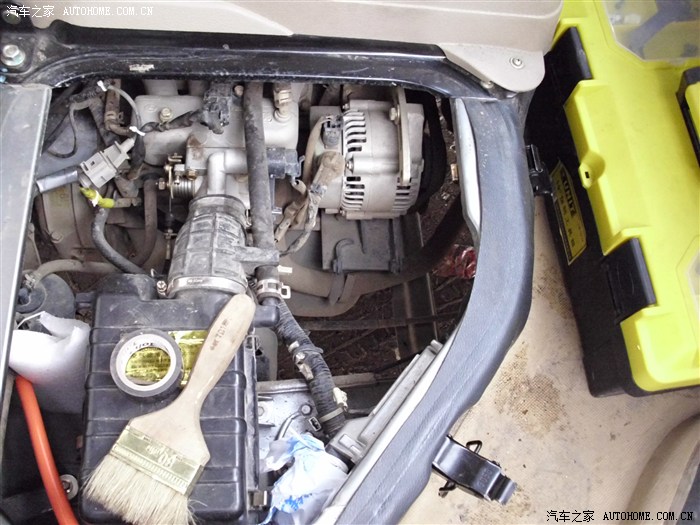

收工

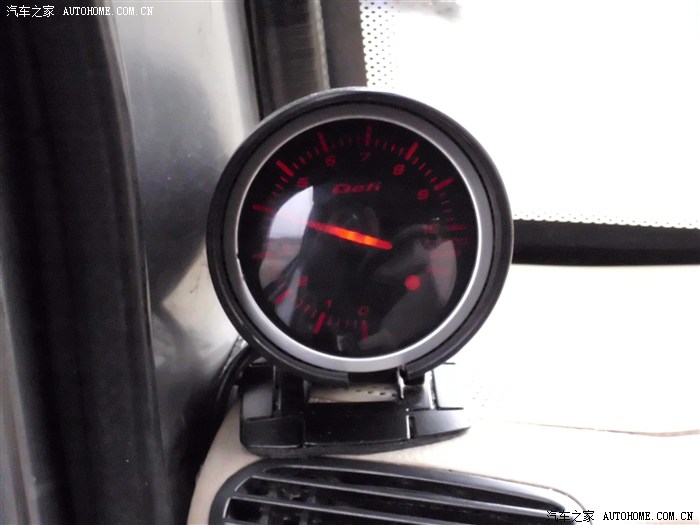

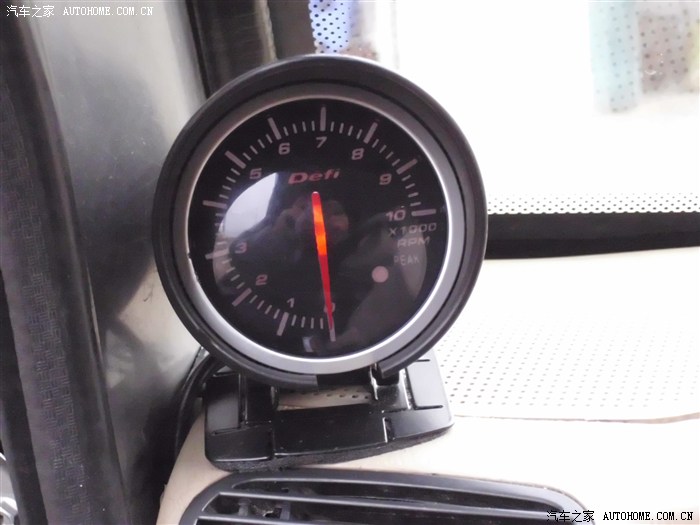

点亮
发动
加油门， 换挡提示可调，我的过2500转就红白交替闪提示换挡
真的收工啦呵呵！建议大家买指针式转速表，跳动小，也比较直观。

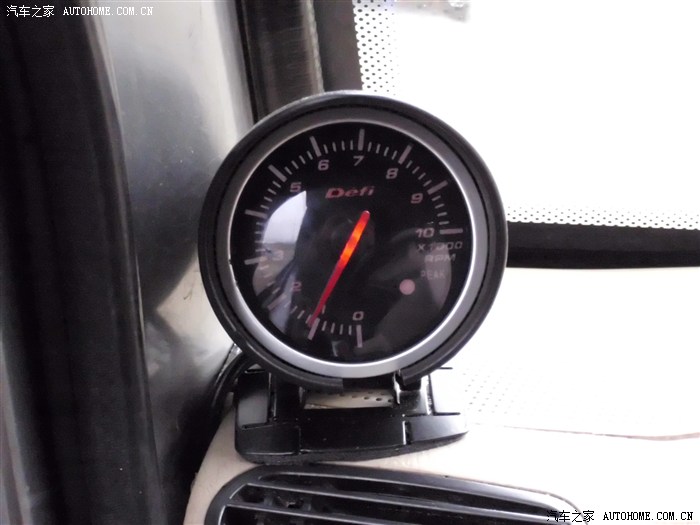

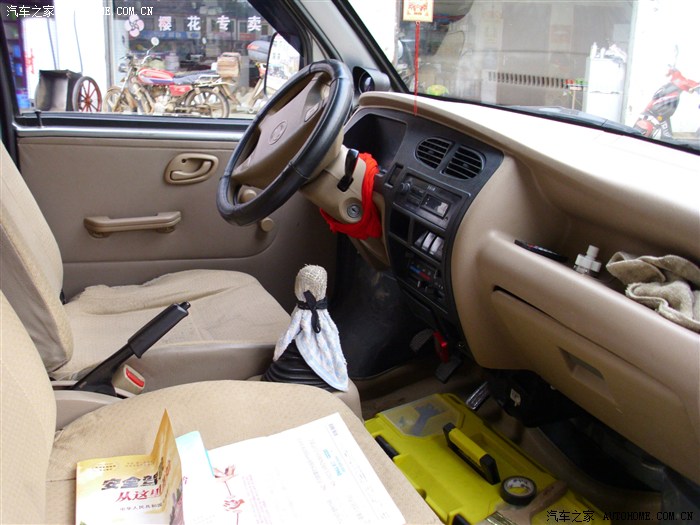

看到转速表了吗？呵呵，我把她放在角落里啦！
