继续折腾，加装LED行车灯，附免剪线接线图
- dwolfly
- 0浏览 · 2012-06-30 12:41

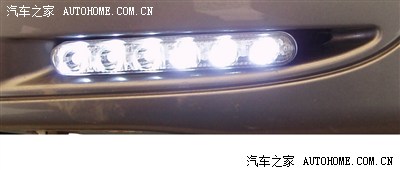

什么都不说，先上图，拍照效果一般，大家原谅

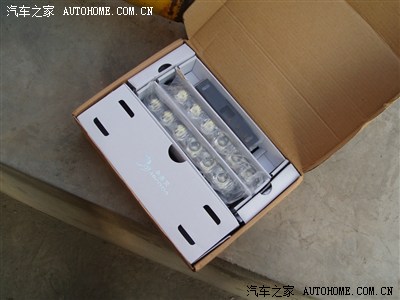

淘宝购的12WLED行车灯，常亮款，只有两根线，看样子还不错，
准备好工具箱

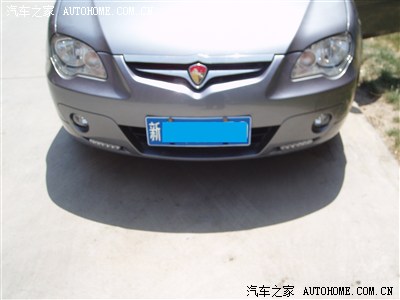

我们L3的前保险杠刚好有地方可以放下灯，安装位置不是问题，关键是哪里取电
保险盒取电很不靠谱，接哪都常亮，我想谁也不想关上钥匙灯还在亮中
郁闷了一天，终于发现老庞已经给我们这些DIY爱好者在发动机仓留下了两个接头，
两个接头用黄油封着，都 是发动机启动后才给电，一个是6V，另一个是12V，正好可以直接用

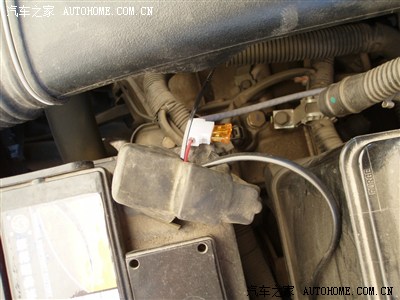

看到了吧，就是这个我已经接上线的接头，12V的
然后负极可以接在电瓶上，不好意思啊，照的时候把电瓶负极给挡上了，其实黑色的负极线就直接接在电瓶负极的接线柱上
最后一定要把穿过发动机仓的红色正极线找个防火的管子套上，防止意外，我用的是网线外皮，就是套在线上那段灰色的
折腾无止境，生活更精彩！
