低配时尚改装原厂前雾灯方案小记
- 220在路上
- 0浏览 · 2018-10-05 22:13

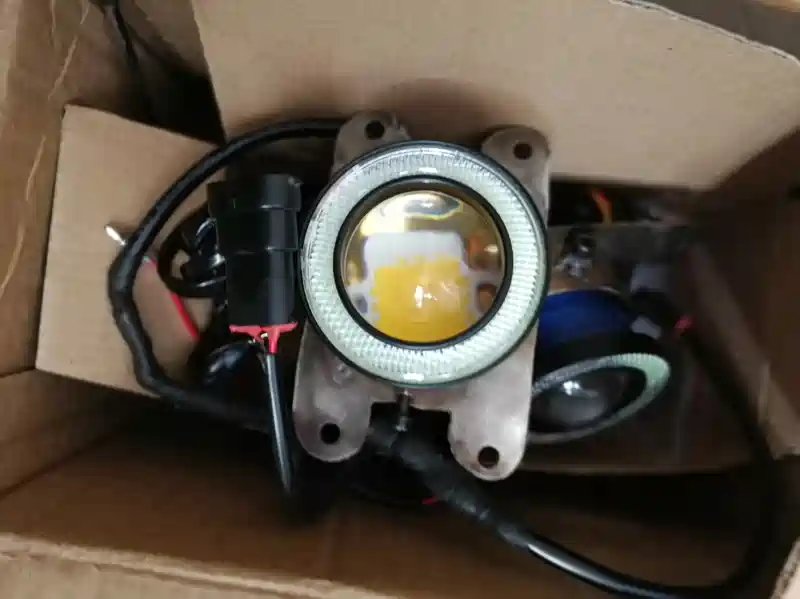

因为低配车型没有前雾灯，所以提车至今自己前后折腾过三次前雾灯的改装，这是最后一次最麻烦的原厂方案改装方法了。先说说最初的改装方法，跟大多数车友一样，先是买豪华版的前雾灯亮框及雾灯，然后买一套带开关的丰/本田前雾灯线束布线穿线至主驾驶室安装开关独立控制雾灯，再或者也可以不带开关直接并联至后雾灯一起控制。已经有很多车友都这么弄了，所以也不必详细复述。第二次小改前雾灯是自己改的带天使眼的前雾灯，因为没有合适的支架，所以支架也是自己量雾灯预留安装孔尺寸现做的，无奈买的雾灯太山寨，光天使眼好看些而雾灯光型却太败笔了，遂上几张之前折腾过的一照片
最后说说第三次折腾原厂方案前雾灯的经验，原厂方案前雾灯改装的原理是通过把控制前雾灯的协议引入至BSI智能控制器中，并能通过转向灯手柄来控制它的开启与关闭，为此就必须要用DiagBox软件进入BSI进行参数修改才能软硬件衔接使用。因此硬件上所准备的主要是原厂的前雾灯线束以及BSI的控制线束外加一继电器与保险丝，先附上线路总图
还有各种线束
与BSI联接的控制线束
与雾灯线束联接的控制线束
四脚继电器与保险丝

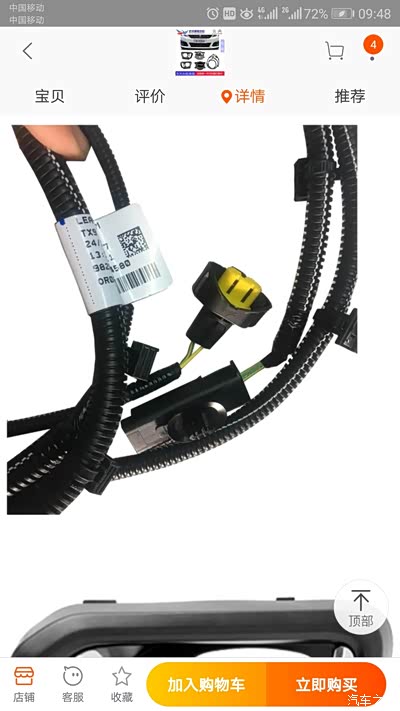

网上买的新308原厂前雾灯线束实拍
网络图
原厂前雾灯线束
安装原厂前雾灯线束必须得拆前保险杠，拆装有技巧的话也不难，然后进行布线卡上卡扣就可以了。
前保险杠布好雾灯线束之后就要进行BSI控制线路的布线了，主要在两个地方布线与引线，一是发动机舱里二是主驾BSI保险盒里；发动机舱里主要是保险盒里继电器与保险丝安装，保险盒外线束的布线与引线到主驾驶室里。

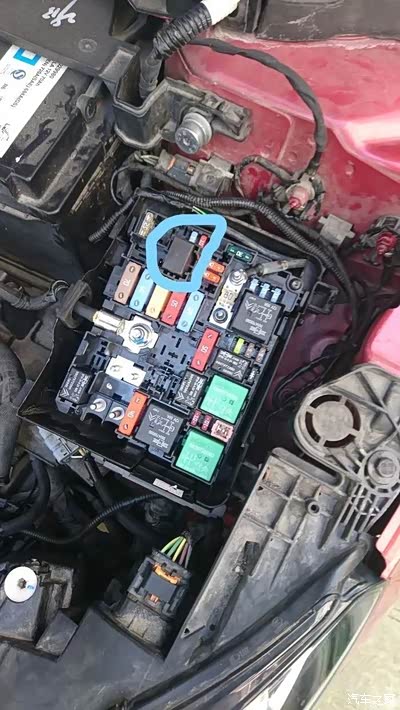

继电器插在发动机舱保险盒内R4位置，15A保险插F16位置
然后开始走线布线
红线正极绿线负极搭铁
发动机舱保险盒底部打个眼好穿线进来接继电器
继电器画圈里的一脚接前雾灯线束，圈上面两脚接两条BSI控制线路的一端

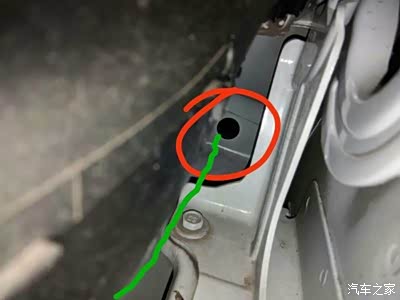

基中一条BSI控制线从这个孔穿线至主驾驶室内

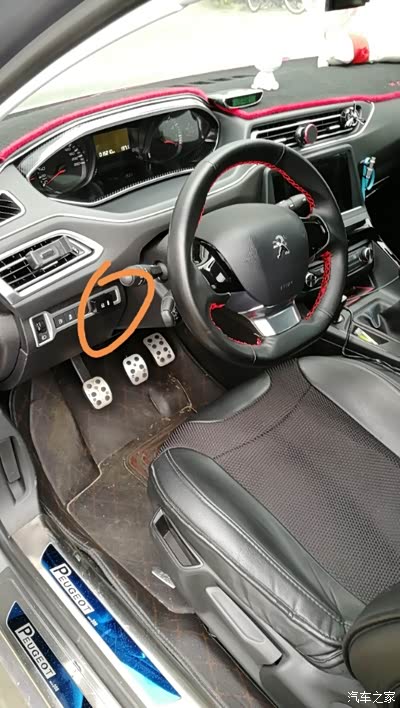

BSI控制线接60针脚黑色插头的53#针脚
所有线束安装完毕之后就可以刷机改参数了，这里需要说一下的是继电器三个插脚下的线束插头必须插到底卡到位，不然继电器就无法动作从而开启不了雾灯，我当时就因为没插好还以为继电器坏了呢。
这是修改参数界面，已经把前雾灯功能打开设置好了
刷机改好参数就可以用转向灯手柄试试灯光了
这是仪表盘单独显示前雾灯开启
这是仪表盘显示前后雾灯同时开启

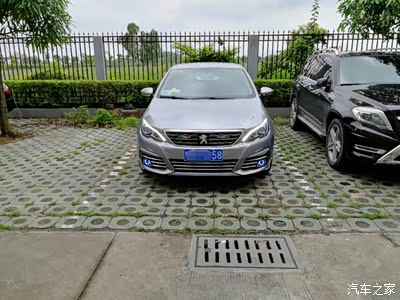

这是最终改装后的前雾灯开启效果
