2015款北斗星1.4全能升级版 加装暖风滤芯多图详细
- a2811200
- 0浏览 · 2016-03-14 23:05
首先感谢万能的论坛和各位热心车友，否则怎么会知道北斗星暖风机没有滤芯。2个多月以来车里总是有很多灰！我还疑惑呢，冬天跟本不会开窗，这灰哪来的？搜索论坛只看到加装内循环滤芯，经过仔细研究原来还有个外循环滤芯！既然加装就都装吧。菜鸟，动手能力差的，看看我这图一样可以自己动手干。话不多说，看图。

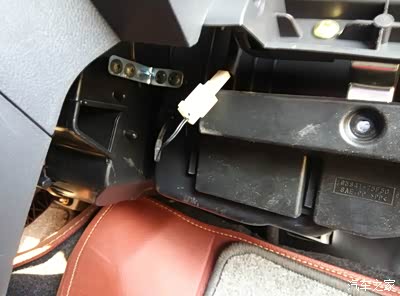

把螺丝刀对准卡子，用螺丝刀一按就好
拿个专用工具拆卸更方便
卡子下来了

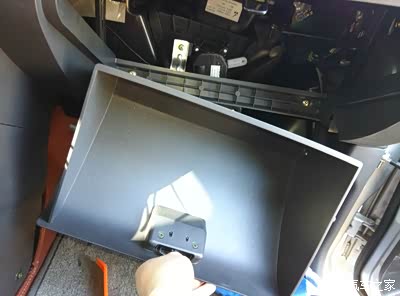

这下手套箱就可以轻松取下

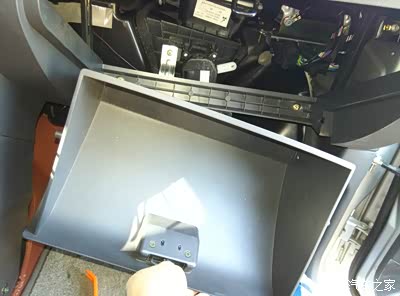

取下手套箱

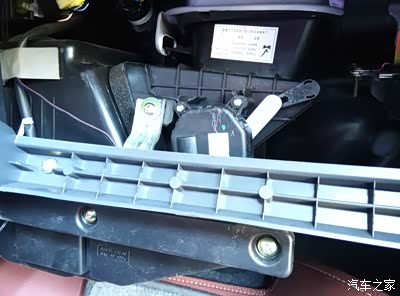

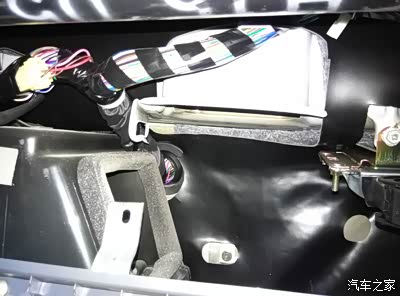

庐山真面目

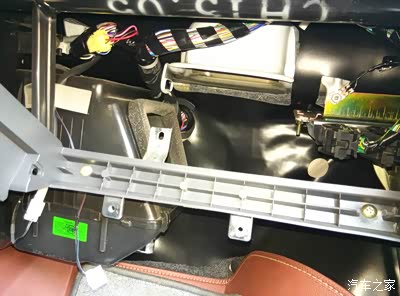

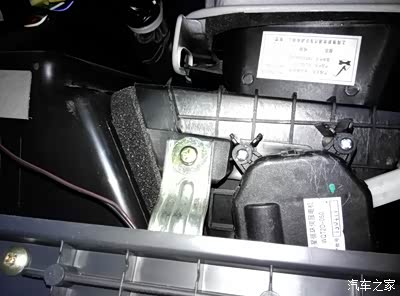

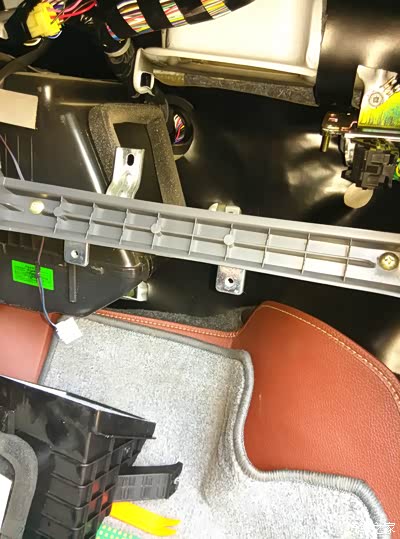

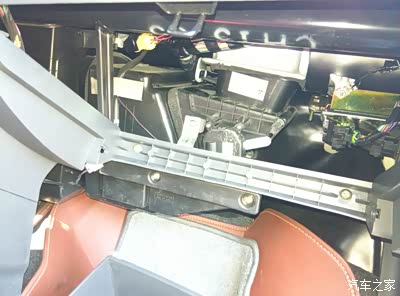

全景

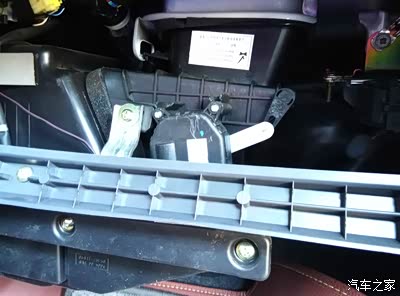

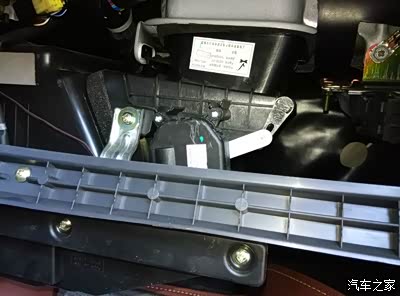

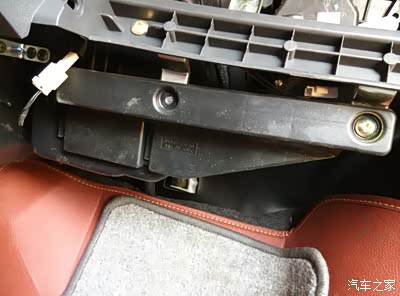

主机

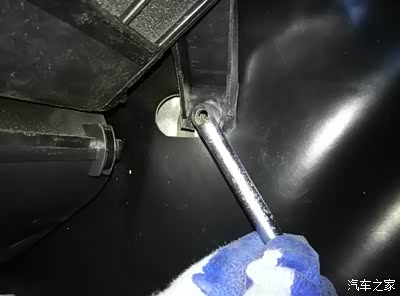

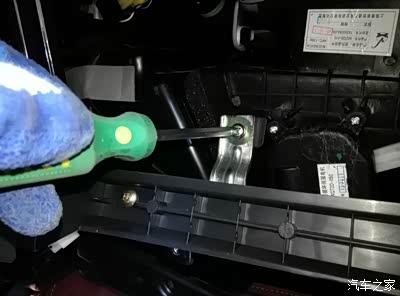

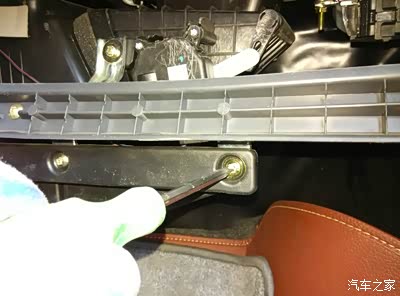

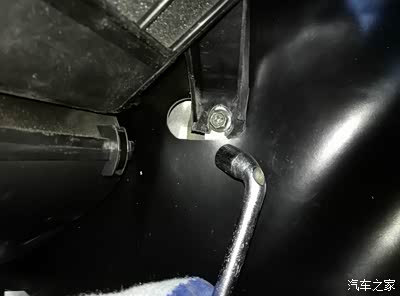

一共四个螺丝，先拆第一个

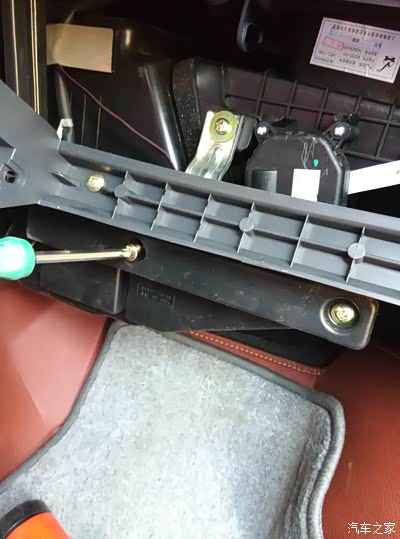

第二个
第三个
第四个
这个也可以用梅花螺丝刀
细节
这块儿有个槽，拆时要注意

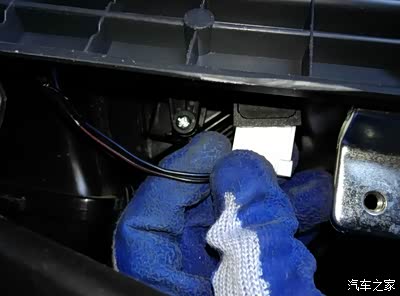

拆下内外循环电源

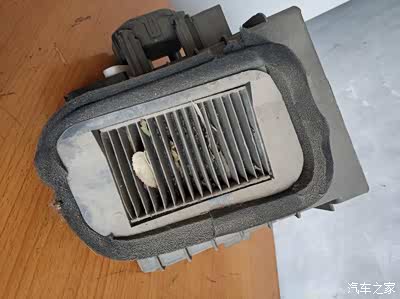

顺利拿下

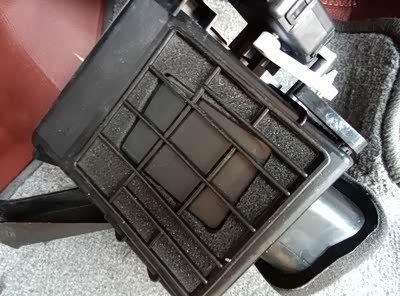

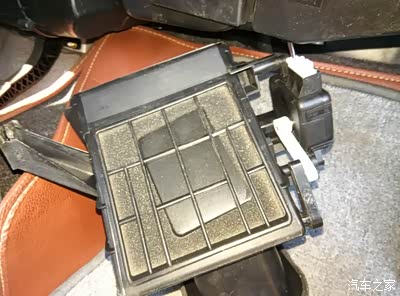

拆下后就迫不及待的安上外循环滤芯

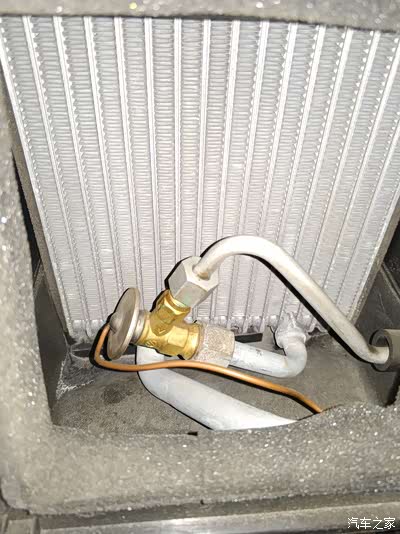

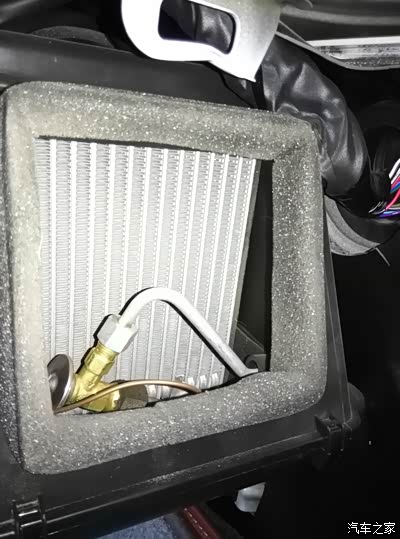

蒸发箱？还是暖风水箱？不过由于才2个多月，这里很干净。如果不装滤芯，可就麻烦了！很难清洗！

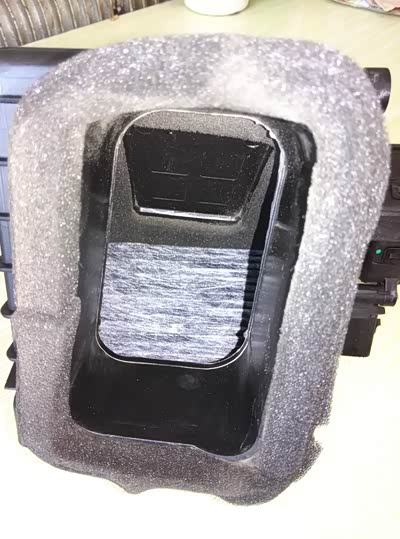

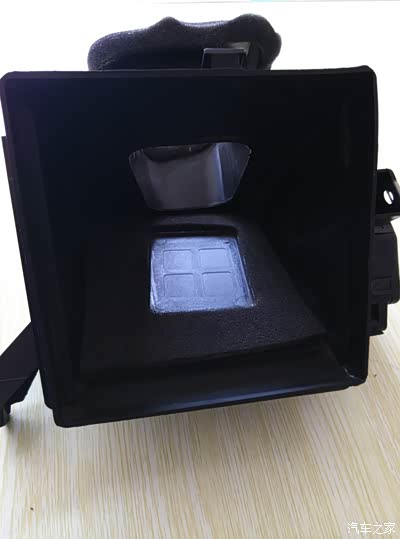

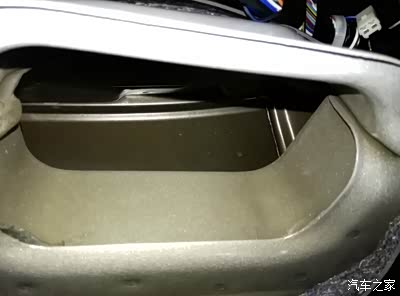

外循环入口

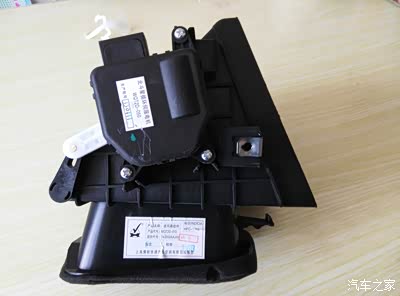

这个应该叫内外循环控制设备
内外循环电子开关
控制板，不要小瞧它，就是它搞的我返工

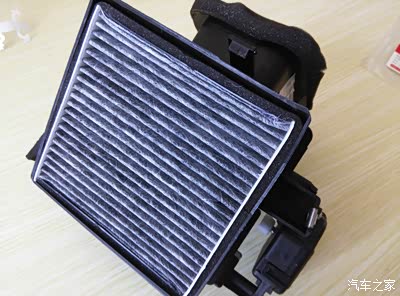

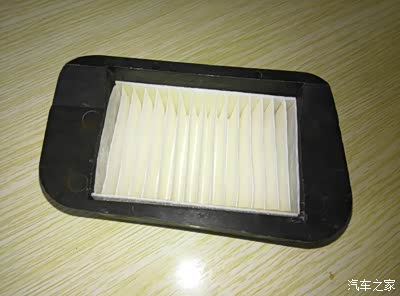

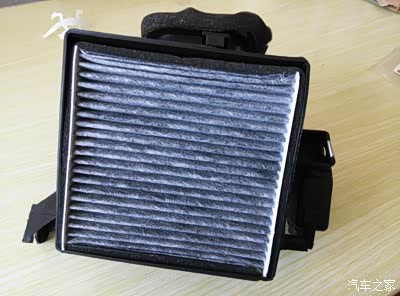

主角登场

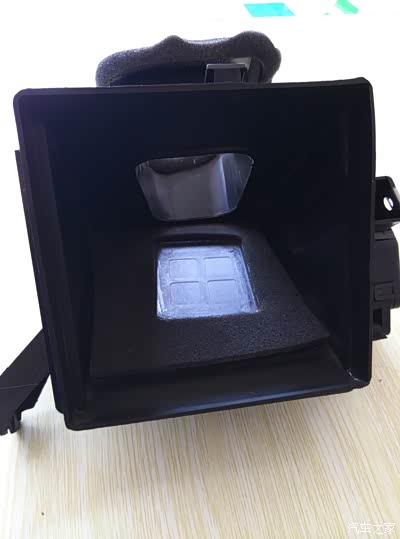

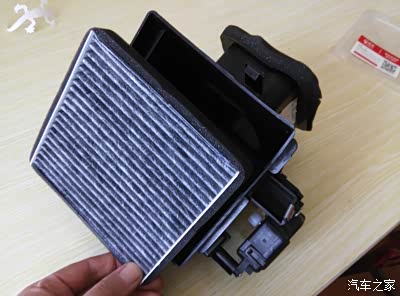

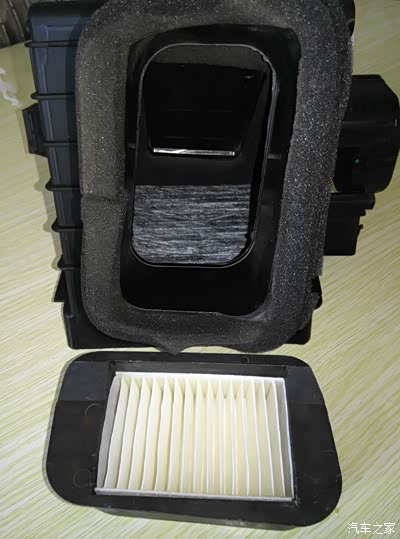

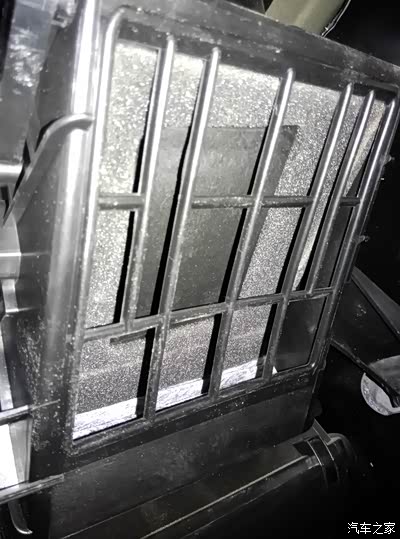

容易忽视的外循环滤芯

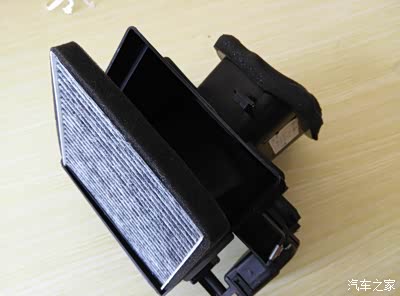

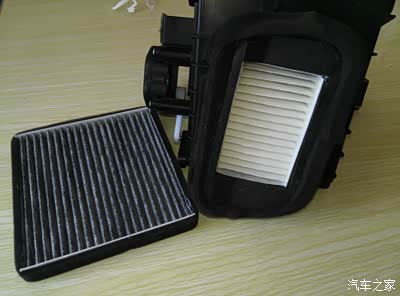

当你使用外循环时，等于有两道滤芯在保护

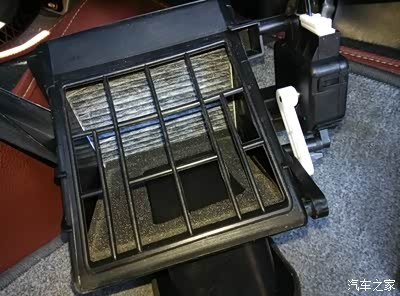

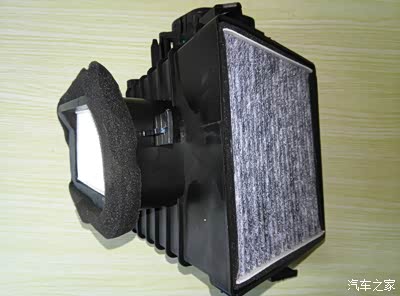

全部按上
拆卸安装异常顺利。可是问题来了。打开外循环挡板就开这么一点，多亏我看看，否这要出大问题。这个角度是看不到的，但是手机可以。没办法还得拆！！

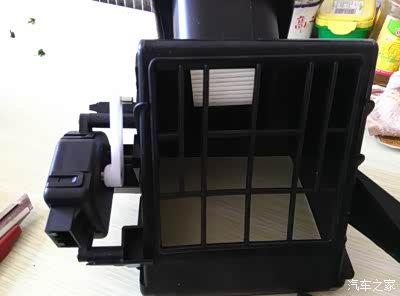

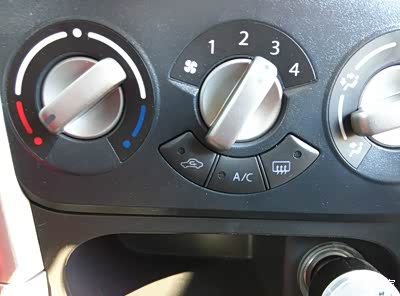

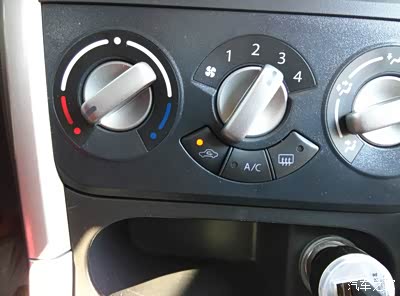

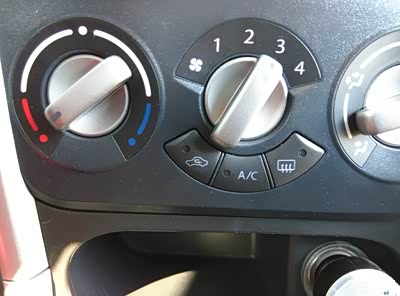

外循环
外循环闭合

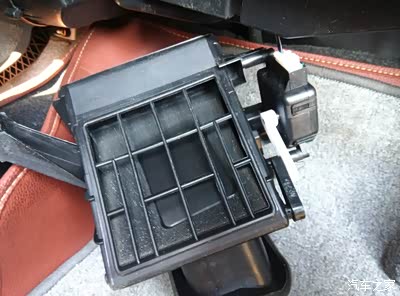

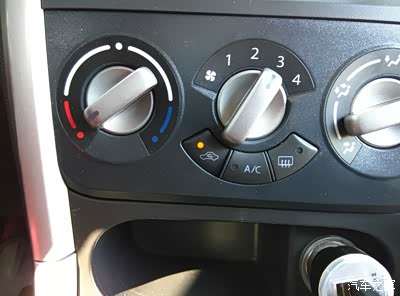

内循环
内循环打开

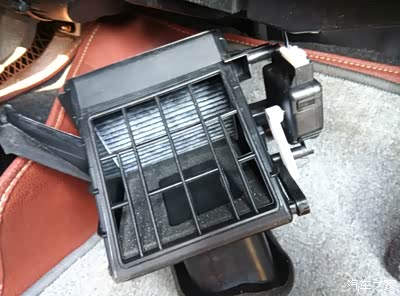

开一半

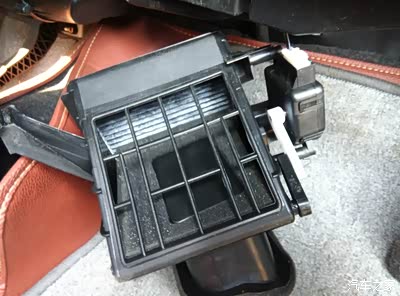

全开，但是不顺畅
之前看过论坛关于这方面的介绍，这个还真的要改

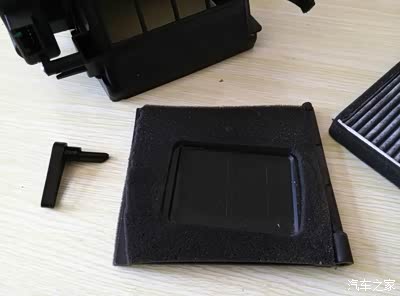

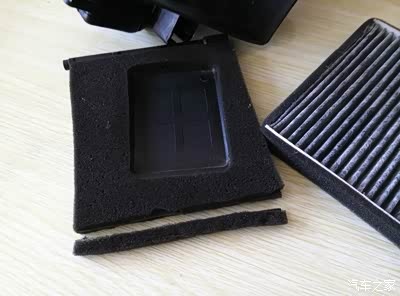

用刀切断，大概去掉6mm，建议去掉8mm。后来安上还是有点刮。下次换滤芯再修吧！
重新安上
打开内循环
全开
外循环
关闭
好的装上，再试试。看图片白色与黑色拨叉的变化
好的装上，再试试。看图片白色与黑色拨叉的变化

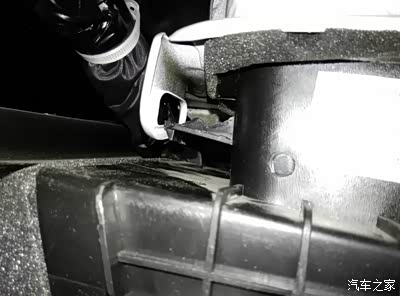

这个位置应该勾上，但是根本安不上
一切顺利，安装
安装

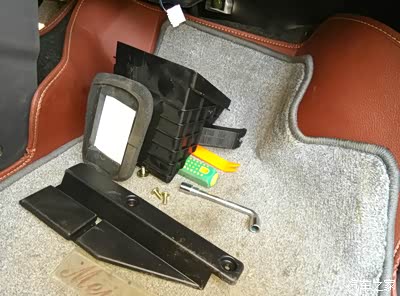

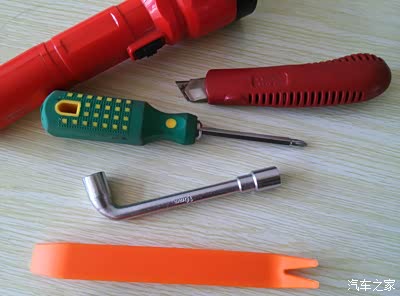

工具全家福，谢谢观赏！

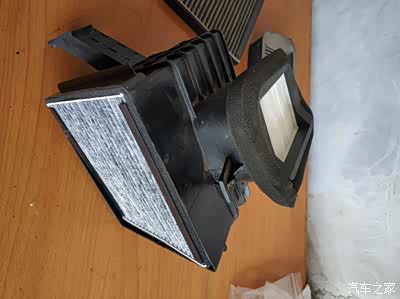

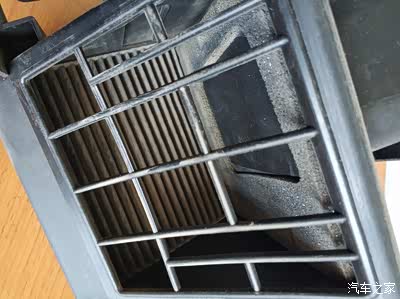

今天是2019年的5月23日，经过三年后再次打开，外循环已经满是灰尘！
内循环也是灰尘！

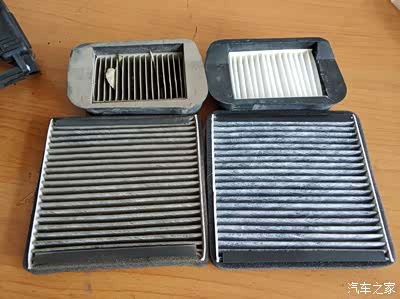

新旧对比
再看看蒸发箱，还是那么干净，看来安装空调滤芯还是非常有必要的
