求一个第十二代卡罗拉顶配版本LED大灯拆解科普
- 粮厂排头兵
- 0浏览 · 2024-03-26 05:25· 发布于辽宁
右大灯被政府公务车碰过灯爪断了，走保险之前在4S店外修过，结果出现灯壳爆皮的现象，换个灯壳加人工费得300块钱，所以索性直接从海鲜市场花300淘了一个九成新的
旧的就当科普了，拆解了解一下。遂而好奇顶配的拆解，所以看看有没有哪位大神拆解过照片科普下不同。
旧的就当科普了，拆解了解一下。遂而好奇顶配的拆解，所以看看有没有哪位大神拆解过照片科普下不同。

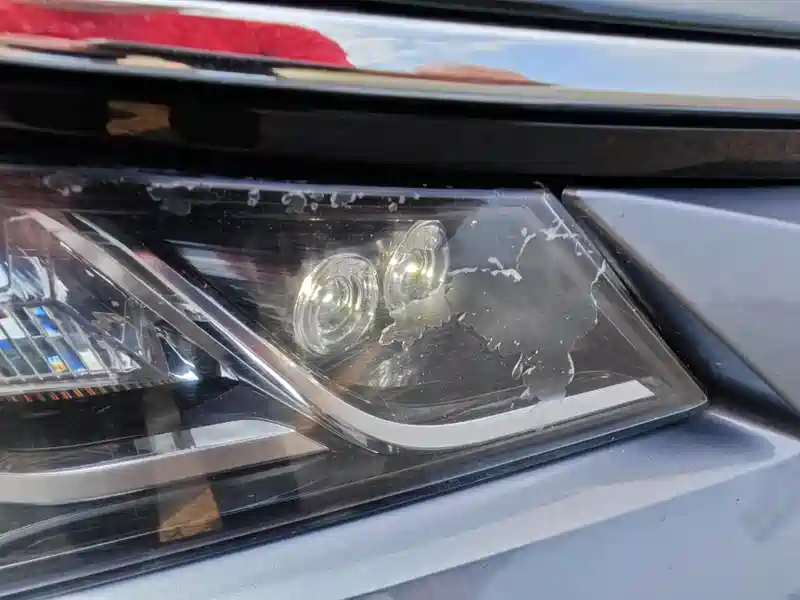

爆皮的日行灯

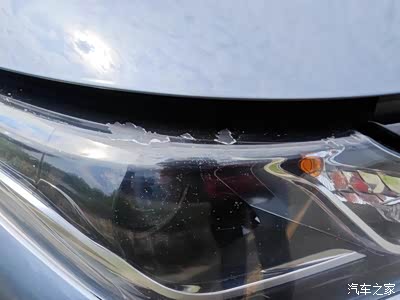

还有大灯上方，跟得了牛皮癣一样
所以大灯能换则换，外修确实容易灯壳出问题
下面就是低配版大灯拆解
灯壳拆解没啥可说的，后壳螺丝拆掉后，因为没有热风枪，一顿暴力钳子+螺丝刀硬撬。然后灯壳下来再用螺丝刀拆卸里面的透镜和装饰罩，不过螺丝不是普通螺丝，是六角花螺丝。
拆完后核心部件如下
日行灯
下面就是低配版大灯拆解
灯壳拆解没啥可说的，后壳螺丝拆掉后，因为没有热风枪，一顿暴力钳子+螺丝刀硬撬。然后灯壳下来再用螺丝刀拆卸里面的透镜和装饰罩，不过螺丝不是普通螺丝，是六角花螺丝。
拆完后核心部件如下
日行灯

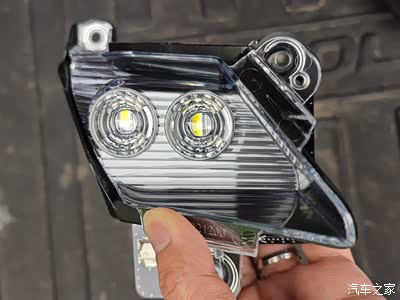

这是他们组合在一起的样子
去掉亚克力片后就露出不大点的本容

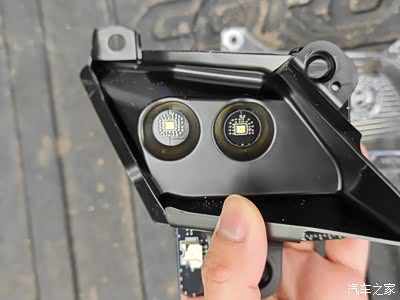

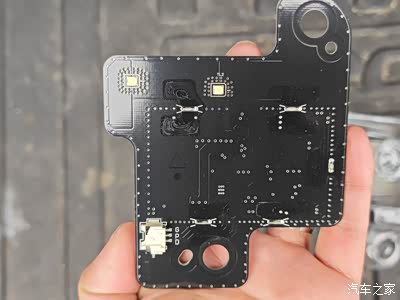

再除去黑色遮光罩，电路板上方就是两颗LED灯泡本尊

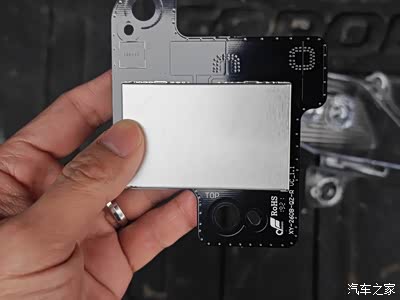

虽说就两个LED灯珠，但后方散热板一点也不小
接下来是卤素大灯透镜

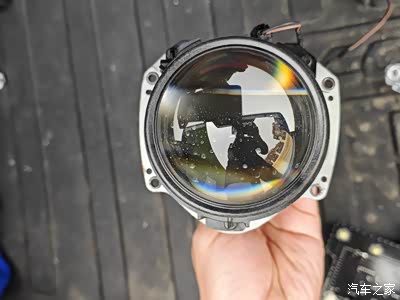

正面看本体

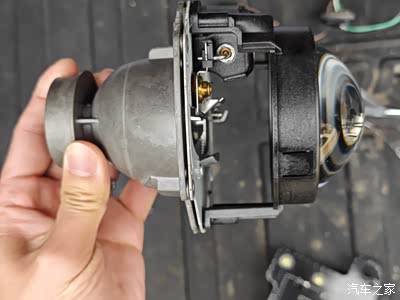

侧面看本体

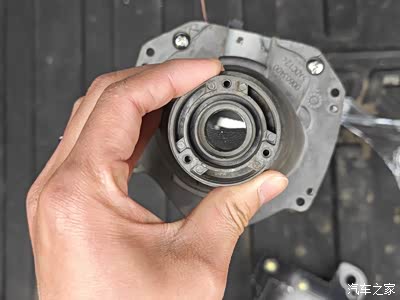

这是从后端看本体

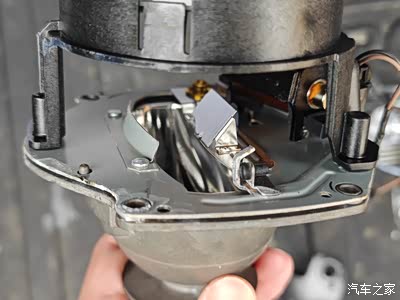

这个就是远光灯进光灯切换咔咔响的那个遮光板

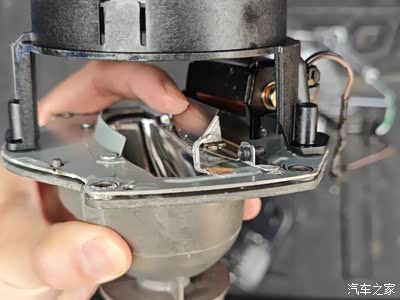

这是开远光的遮光板下移的位置

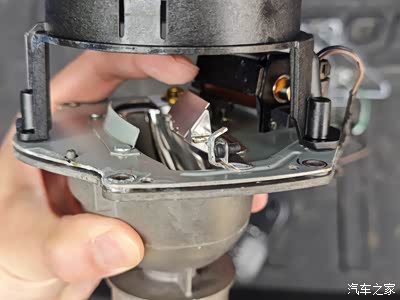

这是近光默认遮光板的位置

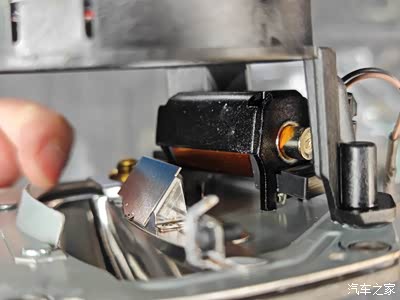

给驱动电机来张特写

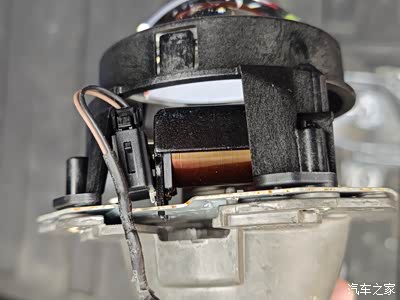

线圈缠绕组还是挺大的

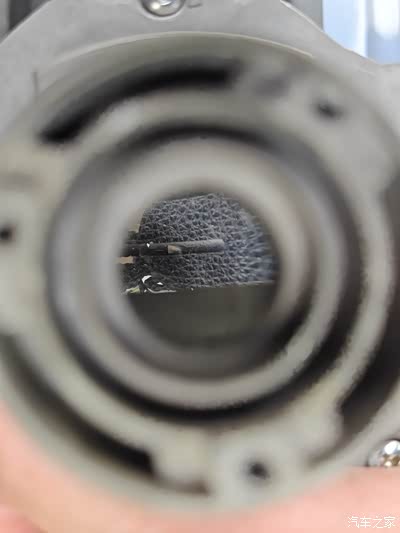

这是透镜里面看的特写
转向灯就一个卤素灯泡，没啥可说的略过
展示结束
展示结束

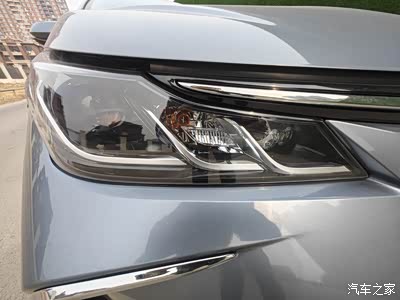

最后晒一下更换完新的大灯，收工
尾语，就看哪位大神能有顶配LED大灯透镜拆解和主大灯LED拆解的科普了。我先抛砖引玉一下。
