扶手箱改装四口USB充电

买车一年有余，泡论坛看到大家都把小宏装饰得漂漂亮亮的，看得也很心动。好吧，心动不如行动，自己也来把小宏装饰一番！

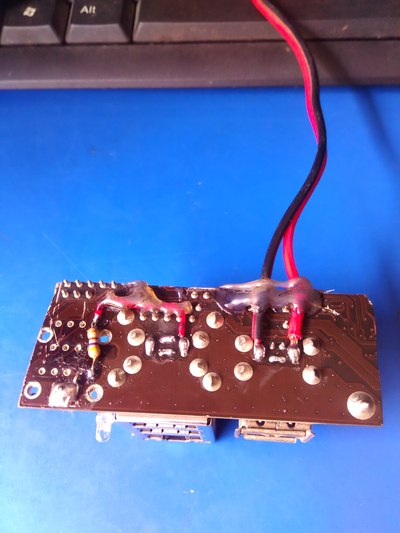

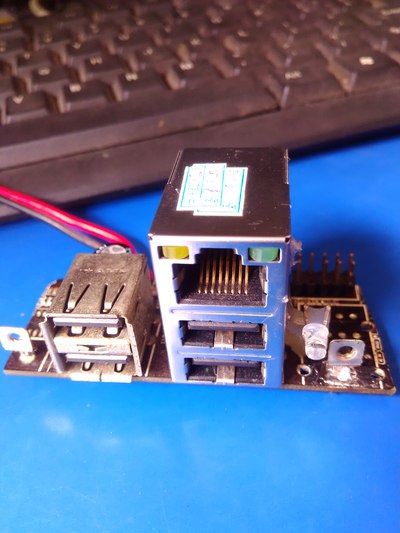

在旧主板上裁下来的小板，右边的固定铁片是另外剪VGA接口的，刚好焊接在这个位置做固定用另外加多个电源输出指示灯

指示灯再加个4.7K电阻限流接5V输出电源，降压下来刚好3.2V

3个USB口短接D+、D_作为手机充电用，留一个USB口作为其他电器充电

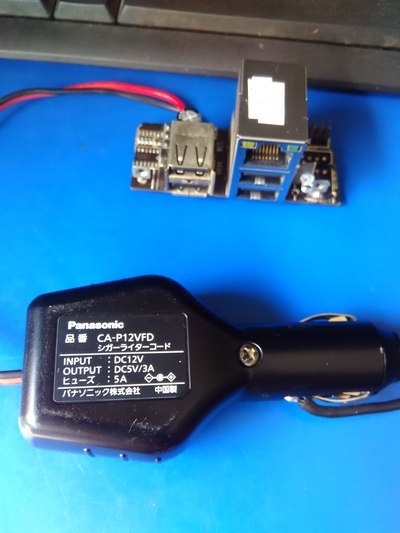

网购的大功率车充，输出电流够大

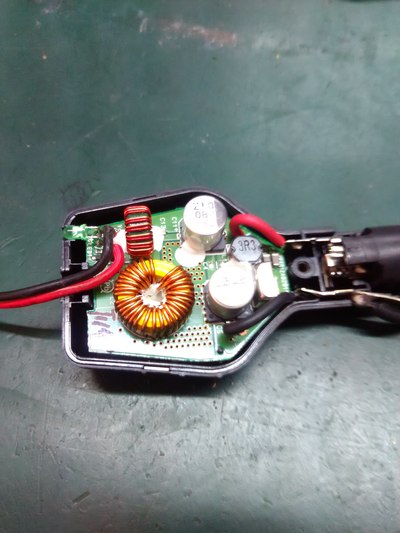

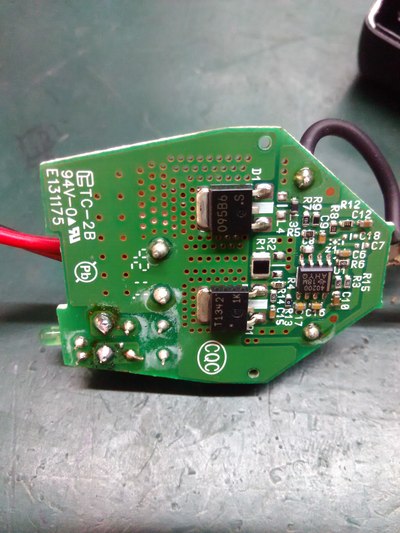

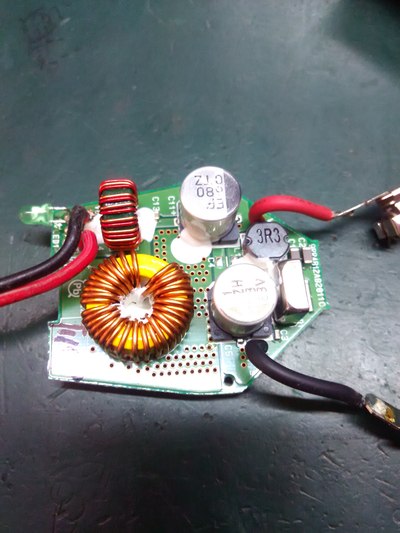

车充用料厚实

本想单用电源板，可是保险管不好找地方安装，干脆就直接用整个车充好了，还有外壳保护电路板

测试了接三台手机一起充电，充电电流达到2.4A时电路板也没多少发热的

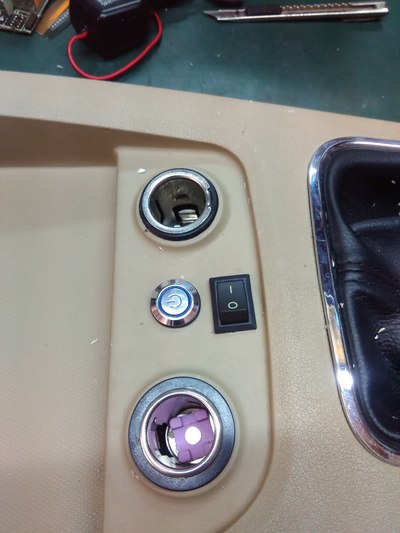

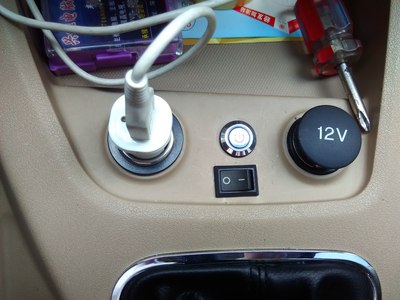

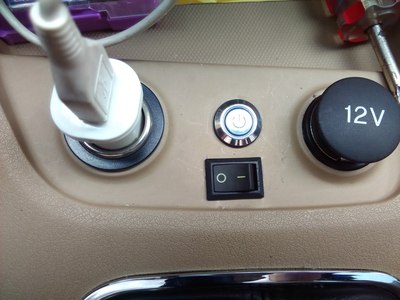

波箱壳拆下来开孔安装好电源开关，那个金属开关是之前装的右侧视开关，按下开关可以看到右边前车轮的盲区，很是方便窄路会车

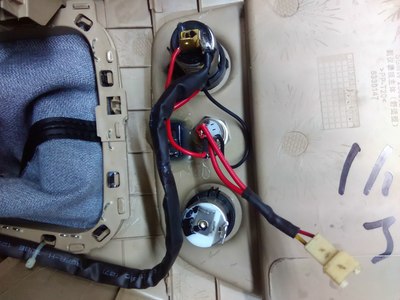

右侧摄像头及照明灯取电来自点烟器，这是刚剪断的接线，到时再搞个对接头来接线

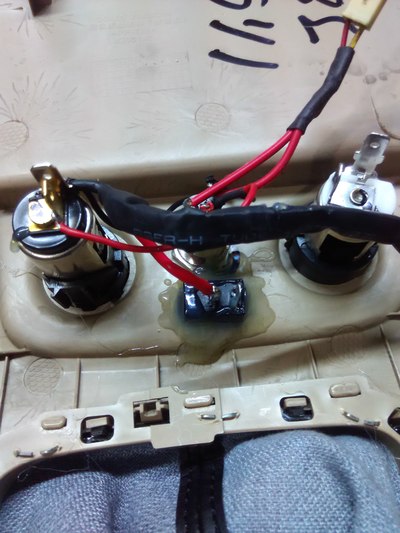

摄像头电源的对接头已接好，车充的电源负极接点烟器负极，正极接开关方便随时关断USB车充电源

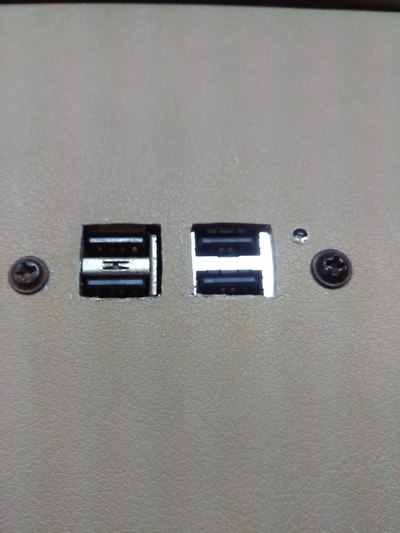

扶手箱做好的USB插口开孔及安装，开的孔不太美观，见笑了

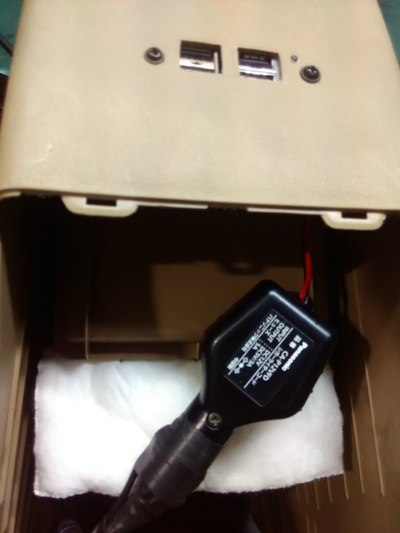

扶手箱做好的USB插口开孔及安装，车充安装位置

车充电源取自中控板前端电瓶过来的12V电源，即使停车不开启ACC也可以充电。就是因为宏光S开启ACC 点烟器及12V电源还是没电，要开启仪表电脑自检才给供电，觉得很是不方便充电才想到要改这样的车充的。因为之前有过两次在车上开启仪表充电睡着，一觉醒来打不着火其实手机充电是没费多少电的，主要是车子电脑一直在用电导致用完电瓶电打不着火了

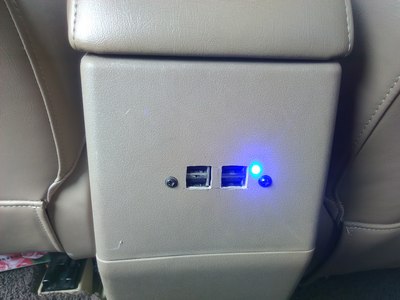

蓝色电源指示灯很醒目，好看！

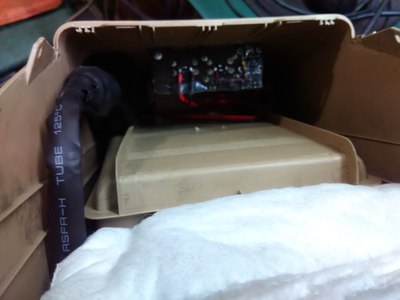

包扎好放入扶手箱后面刚好合适，位置绝好

各位车友，不好意思了。上次安装侧视摄像头的图片不知道放哪里了都找不到了，安装导航的图片还有。如有兴趣的话有空再上传给大家，希望大家多多指导！
