导航仪车载充电器改装增加USB接口给手机充电测量点烟器口电压

车上只有一个点烟器口，给导航仪充电的时候就不能给手机充电了，想买个一拖三转换器，但是感觉太麻烦，而且还要花钱去买，想想还是自己DIY改装吧。

看了下导航仪的车载充电器，上面写的是输出5V 1500mA，功率还是挺大的，给手机充电应该没问题，打开盖子后看到里面使用的是LM2576T-5.0的DC-DC降压电路，LM2576输入电压范围是7－40V，最大电流可达到3A的，不过，看这芯片估计使用的是国产的，而且没加散热片，可能达不到3A，2A最多了，用用导航仪再给手机充充电还是够用的，而且这芯片自带短路保护、过压保护、过流保护、过热保护，给导航仪和手机充电还是足够了。

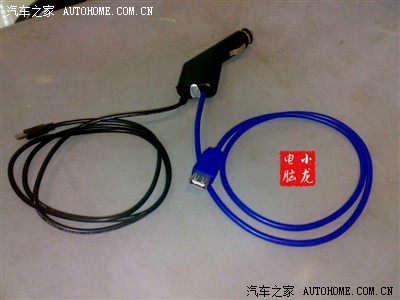

找了一个USB延长线，剪断后焊在电路的输出端，就这样简单，一个USB的充电口就改装完成了。

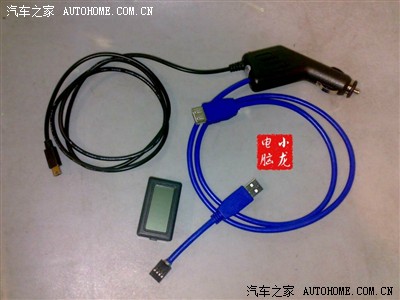

只改装一个充电口太不过瘾了，想想，USB有4根线，给手机充电只用到其中2芯，把另外两根也利用下，接在电路的输入端，这样可以接个电压表测量点烟器口的输出电压。

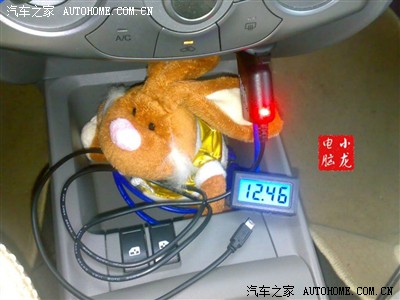

测量电压的作用：有时不启动车子开空调的时候或者长时间听歌开灯的时候，实时观察下电压，防止严重亏电后无法启动车子，测量电压还是很有必要的。

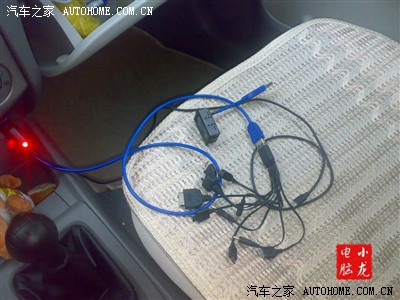

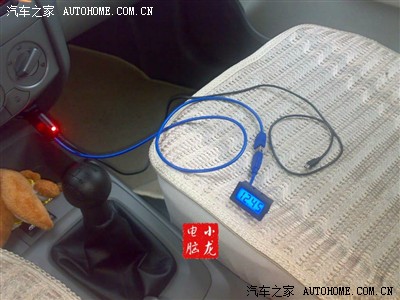

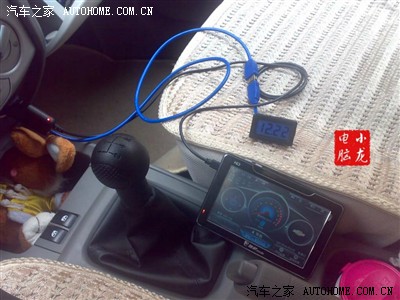

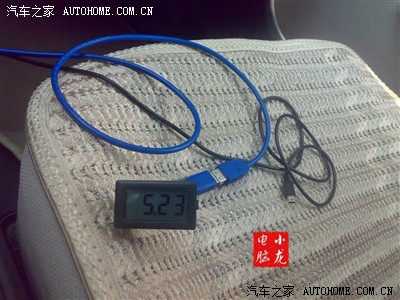

这样可以实现一线多功能，把插在电压表上的那个接头正着插是测量电瓶电压（12V左右），反过来插是测量输出电压（5V左右），或者插USB手机充电专用线用来给手机充电，都可以，从而实现一个充电器不影响导航仪使用的情况下实现多个功能，一根USB线多个功能“测量输出电压、测量电瓶电压、给手机充电”，导航仪不用的时候可以同时给多部手机同时充电。

全部改装完成，简单用万用表测量下没问题，就直接插在车子点烟器上用了，效果很满意，达到了我所期望的效果。。
