问 谁有这个新奥拓保险盒图解

更正一下，应该是上面的线路图。

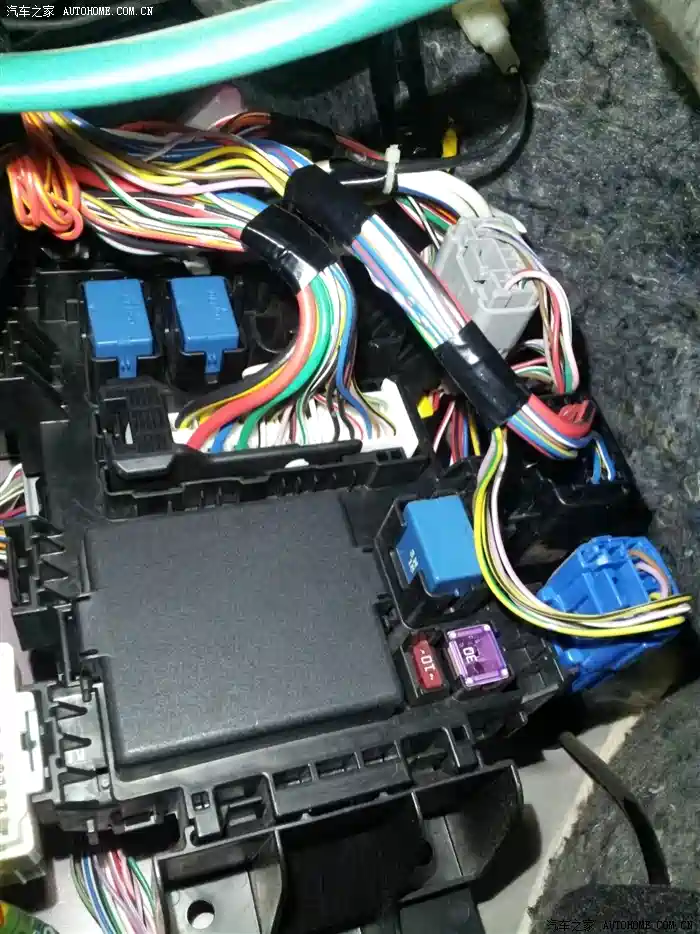

我们可以看到２０个插保险片的地方，，最上一排６个，中间一排６个，下面一排共８个为了叙述方便，

我们按从左到右编一下号，第一排１－６号，第二排７－１２号，第三排１３－２０号。

１号： 红色１０Ａ，制动灯

２号： 绿色３０Ａ，鼓风机马达

３号： 红色１０Ａ，启动电机信号

４号： 蓝色１５Ａ，附件，这个烧了，收音机会没电，点烟器插座会没电

５号： 红色１０Ａ，后雾灯

６号： 红色１０Ａ，尾灯

７号： 红色１０Ａ，倒车灯

８号： 红色１０Ａ，ＡＢＳ

９号： 红色１０Ａ，仪表

１０号：蓝色１５Ａ，点火线圈

１１号：黄色２０Ａ，雨刮器／洗涤器

１２号：红色１０Ａ，加热器

１３号：红色１０Ａ，点火开关型号 这个保险安装不到位时，插钥匙拧到中间档后，自检时间延长到１０秒左右，但能启动车，从新拔插保险片后故障解除

１４号：红色１０Ａ，气囊

１５号：空的

１６号：黄色２０Ａ，车门锁

１７号：蓝色１５Ａ，喇叭／危险警示灯

１８号：黄色２０Ａ，后除雾器

１９号：红色１０Ａ，室内灯（阅读灯） １９号熔断后室内灯不亮，汽车遥控不能锁车，只能手动锁车

２０号：紫色３０Ａ，电动车窗

牛啊 牛啊

师傅，麻烦请教一下，13款奥拓，转向灯闪烁正常，不响，安全带灯闪，不响，点火状态下开门不响，不知道是哪里有问题。
