名图自己动手更换刹车片、盘操作流程

这篇***会需要很长的时间周期来跟进我对名图这款车的各项保养流程。
因为我每做好一次保养后才会整理出拆装细节和各类工具型号所以会比较慢。
进入正题，请各位看官本着互相学习的态度来指出我各项保养流程的不足，切莫胡乱开喷谢谢。
                                                                            现在已经更了以下这些作业
第一章： 汽油滤清器、刹车油更换教程
https://club.autohome.com.cn/bbs/thread/28840459719186c7/71949801-1.html

第二章： 机油、机油滤芯更换教程
https://club.autohome.com.cn/bbs/thread/f3b25ebecb4c5ab1/66583455-1.html

第三章：刹车片、刹车盘更换教程https://club.autohome.com.cn/bbs/thread/fca7b7b138ce99dc/70047339-1.html

第四章：火花塞更换教程
https://club.autohome.com.cn/bbs/thread/c33a057b2cae1538/85400778-1.html

第五章：半轴外球笼防尘套更换教程
https://club.autohome.com.cn/bbs/thread/7e668c3464b9a80c/85504997-1.html

第六章：发电机皮带更换教程
https://club.autohome.com.cn/bbs/thread/14b1ad4104343c75/86287070-1.html

第七章：变速箱油更换教程
https://club.autohome.com.cn/bbs/thread/62be9739b558083f/86540194-1.html

番外篇：DIY除积碳
https://club.autohome.com.cn/bbs/thread/8fee89dde4ddc798/88060651-1.html

上接机油、机油滤芯更换教程—————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————————华丽的分割线
第三章：更换刹车盘、刹车片
70000公里的时候更换前后刹车片、刹车盘、刹车分泵导向销保养。（没什么难度）

番外篇：由于十字螺丝固定刹车盘的原厂螺丝不太方便卸掉，所以我自己用了其他方法更换了刹车盘固定螺丝。
1.更换刹车盘固定螺丝的工具：m3麻花钻（用于在原厂螺丝上打孔）、手枪钻一把、替代原厂螺丝（内六角不锈钢螺丝）、丝锥扳手、退丝器（退出锈住的原厂螺丝）、机油（钻头打孔时降温用）、喷壶、榔头、内六角扳手一套。

2.首先用麻花钻沾点机油帮助降温，使用手枪钻在原厂刹车盘固定螺丝打孔，慢点打别让钻头断了，感觉钻头温度好的时候可以退出来重复用机油降温。

3.当螺丝中心孔深入1公分左右就可以先把退丝器用榔头敲进螺丝中心孔里使用丝锥扳手固定退丝器后进行逆时针旋转把螺丝拧出来。（有除锈剂的可以喷一点）

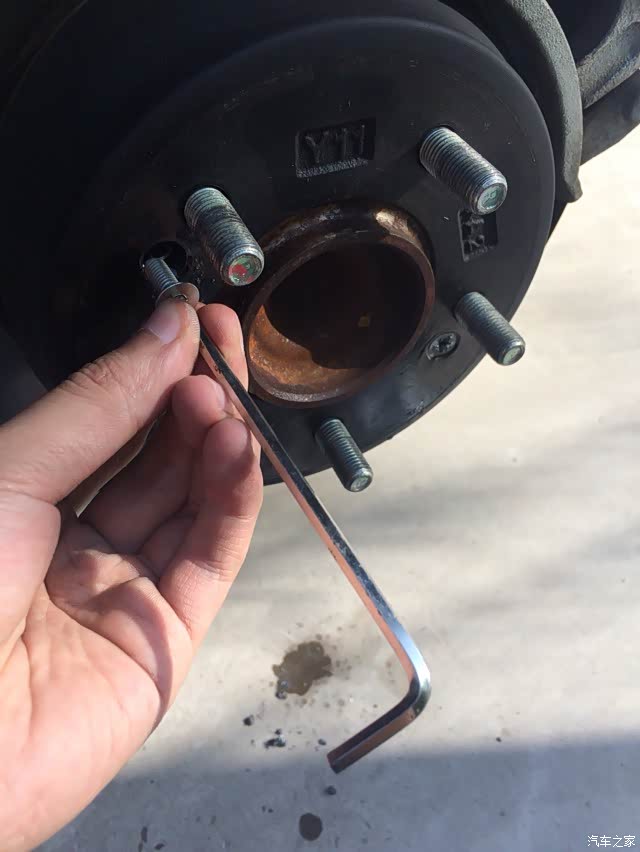

4.取出原厂刹车盘固定螺丝后，清理打孔时留下的碎金属屑（可以用喷壶吹掉），使用替代内六角螺丝进行安装。

为什么想换掉这个刹车盘固定螺丝呢，其实原因很简单就是我用十字螺丝刀卸不掉这个原厂螺丝还把原厂螺丝的十字花纹拧坏了。。索性全部换成内六角以后也不用怕拧不下这个螺丝了。

5.更换完成，后刹车盘有个防尘塞是橡胶的别把它当固定螺丝给打掉了哈。

番外篇结束。

进入正题：
1.所需要的工具：m14套筒（拆前刹车卡钳及后刹车卡钳螺丝）、m17套筒（拆前刹车支架螺丝）、大飞扳手、除锈剂一罐、毛巾、手套、砂皮纸（清除轴承锈斑和新刹车盘上的防锈油）、酒精喷壶（用于清洁刹车盘防锈油和轴承锈斑）、一根1米长电线或其他牢固的绳索（吊起拆下的刹车分泵）、刹车分
泵回位器（用来顶刹车分泵活塞用的）、十字螺丝刀一把（拆卸刹车盘固定螺丝用）、内六角扳手一套（拆卸刹车盘固定螺丝）

1.先更换前刹车片。
用随车的千斤顶拆卸前轮胎后，用除锈剂对着分泵螺丝进行喷射。（别想歪）

2.使用m14的扳手或套筒拧松分泵螺丝共2个。

3.拧松2个分泵螺丝后取下分泵用电线固定住别让刹车油管因为晃动磨坏了或者油管造成拉伤等其他损伤。

4.拆下卡钳分泵后，使用分泵回位器把活塞往回顶。（提前把刹车油壶的盖子拧开，回位分泵活塞是为了安装新的刹车片）

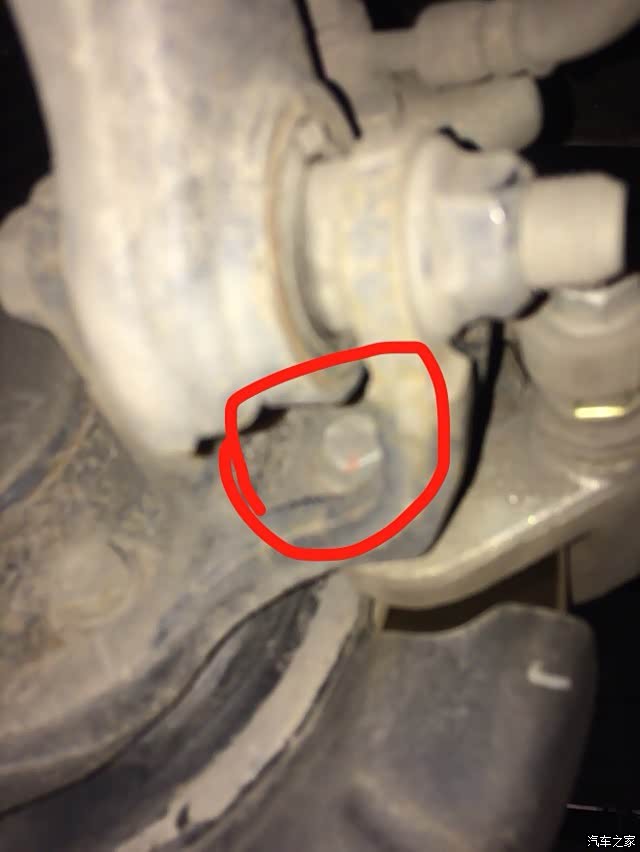

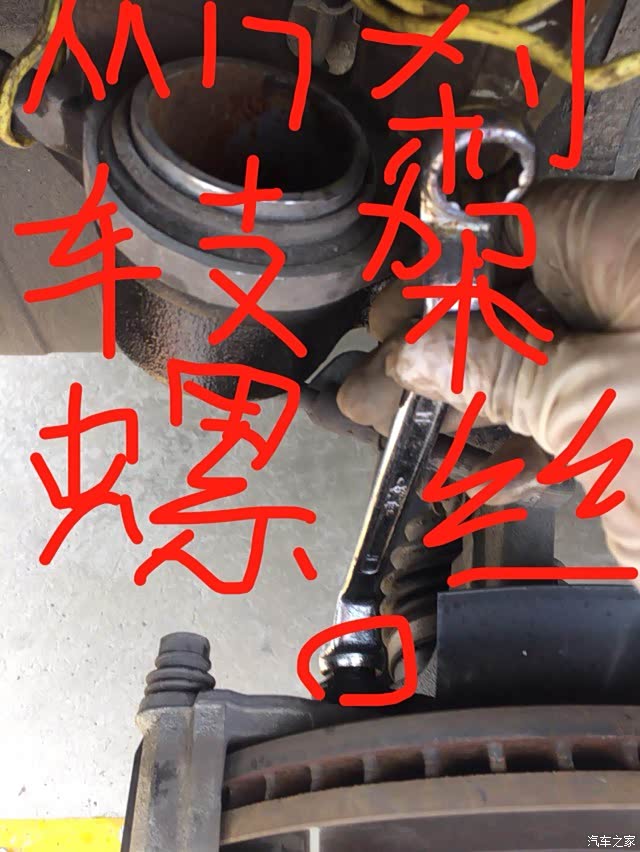

5.活塞定好后，拆下m17的卡钳支架螺丝。共有两个，先喷除锈剂在松螺丝。

6.拆掉2个m17的螺丝后取下刹车支架

7.拆下支架后，拧松2个刹车固定螺丝就可以取下刹车盘了。

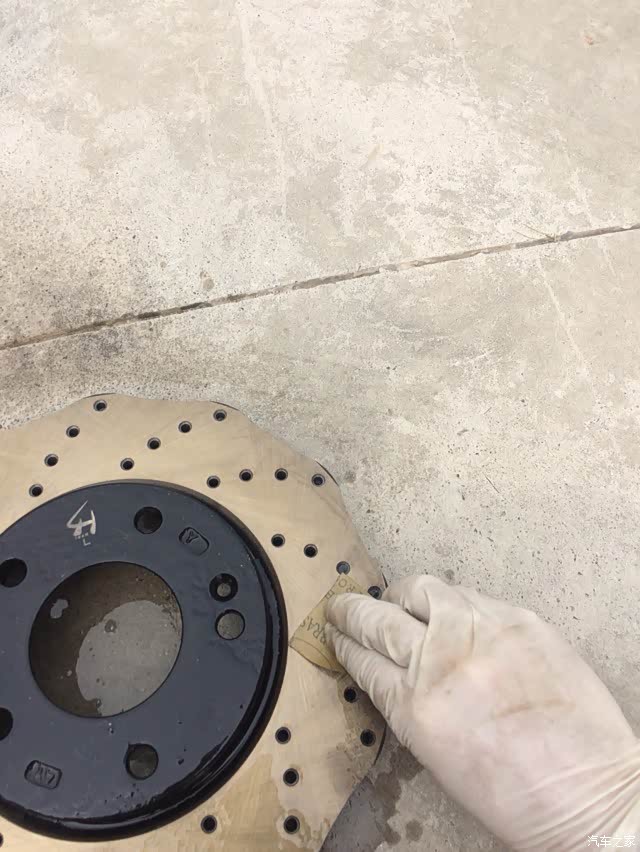

8.使用酒精喷壶对生锈的部分用砂皮打磨至光滑。新的刹车盘因为有防锈层也需要用砂皮和酒精进行打磨处理。没有浮锈后，安装新的刹车盘，并用刹车固定螺丝固定住，固定螺丝不用很紧差不多就可以了。

9.到此全部流程就结束啦，装刹车片的话拆下来的支架取下旧刹车片用新的代替就好了。

10.名图的前刹车盘拆卸比较简单，后刹车盘由于刹车支架固定螺丝位置比较尴尬，大家最好去专业的维修店进行更换。（要拆悬挂和摆臂）

11.后刹车片跟前刹车片换法一样，回装的部分我就不发了没什么难度。稍后会附上保养刹车分泵导向销的保养作业及更换改装刹车盘后的另一幅名图的形象。

4s店更换刹车盘和刹车片的价格
名图原厂前刹车盘1对800元
名图原厂后刹车盘1对700元
名图原厂前刹车片1对600元
名图原厂后刹车片1对500元
工时费不详。预估6个工时360元
合计2860元。
此次换为 国产改装梅花打孔盘前刹车盘1对680元
                国产改装梅花打孔盘后刹车盘1对500元
               某大牌前刹车片160元（京东活动价）
               某大牌后刹车片120元（京东活动价）
               各类辅助材料及工具40元
合计1500元
免责声明
         贴出此文原意并非倡导各位车友自己动手换该部件文中描述内容以及照片仅供各位车友参考。
         本人不对本帖导致的任何问题事故经济损失负责
         本人不推销任何产品，品牌仅供参考。
