卡罗拉DIY加装全景摄像头终结篇——前、左右摄像头安装

    卡罗拉DIY加装全景摄像头上篇链接地址：https://club.autohome.com.cn/bbs/thread/d70e54a006e910f1/79772995-1.html
    还有卡罗拉拆车门的第一视角视频：
https://club.autohome.com.cn/bbs/thread/1b7025c05f26afc8/81413854-1.html
    卡罗拉拆左右后视镜的第一视角视频：
https://club.autohome.com.cn/bbs/thread/c1ce136ab6e250b7/81415796-1.html




    此次全景加装难度及工作强度稍大，也是我第一次改装，需要一边学习一遍摸索，空闲时间有限，所以没法一气呵成，还请见谅。这篇帖子算是全景改装终结篇，希望跟广大车友一起交流学习。
  开头先附上全景改装前篇，主要内容是前期准备、主机和倒车影像的连接布线试机。
  废话不多说，直接进入正题。主机安装完成，倒车影像正常工作之后，接下来就是前摄像头和左右摄像头的安装。

    前摄像头安装步骤简单，但是穿线算是个难点。最开始我装前车雷达的时候，被这个难题搞了好久，后来跟装修师傅学到了穿线的方法。
  穿线分两步：1.线从发动机舱进左车门缝  2.穿线从车门缝过皮囊进驾驶室

    没有准备铁丝什么的穿线工具，后备箱翻了翻找了根洗车水管，还挺好用。从门缝里塞进去直接往上怼，然后发动机舱边上水管头就冒出来了，视频线绑在水管上，再拉回来，穿线完成。方法虽然简单，但是穿线孔隐秘，没人告诉的话太难发现了。

  之前我装前车雷达的时候，装机师傅当时给我皮囊上穿了个洞，所以这里我就顺势把视频线也穿过去了。皮囊穿洞的话其实会有渗水的风险，所以这点自己考量吧……接地线位置的那块塑料盖板需要先拆掉，而且视频线之前接的接口只能先剪掉方便穿线。门缝太小伸手太困难，而且皮囊塞得很紧，挤在在门框的孔里感觉像折叠着一样，我当时直接往里塞线感觉像无底洞，另一头死活不出来，所以没办法，只能先把皮囊抽出来，这样过线就简单了。想想后续装左摄像头走线，这边估计还要再走一次，好费劲……

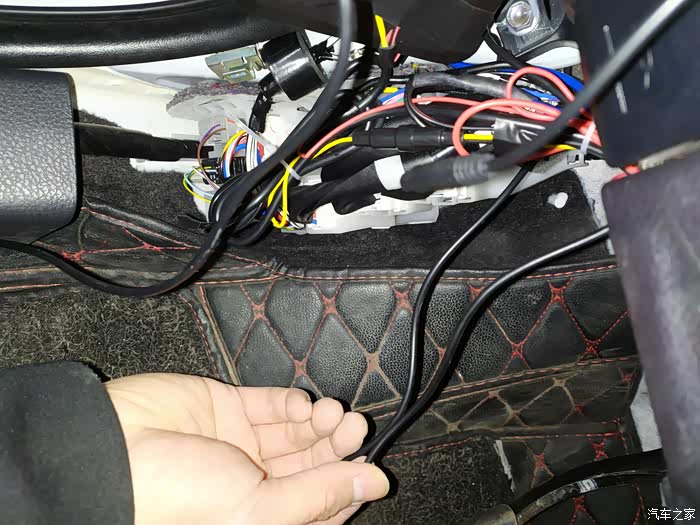

    费了九牛二虎之力视频线总算穿过来了。之前接主机的摄像头视频接口线重新连接包扎，***主机的前摄像头接口，门缝里的皮囊塞回去。最后就是前摄像头在车头的安装和视频线在发动机舱里的布线。

    整个全景设备安装，就数左右摄像头安装最为麻烦。下面详细说一下……

拆镜片：仔细看一眼镜片背面那几个卡扣就明白了，上面的扣是死的，下面的是卡紧的。所以要扣后视镜下边缘，卡扣脱了之后就可以直接拿下了。注意镜片后面有加热线，所以别用力往外拉哦。

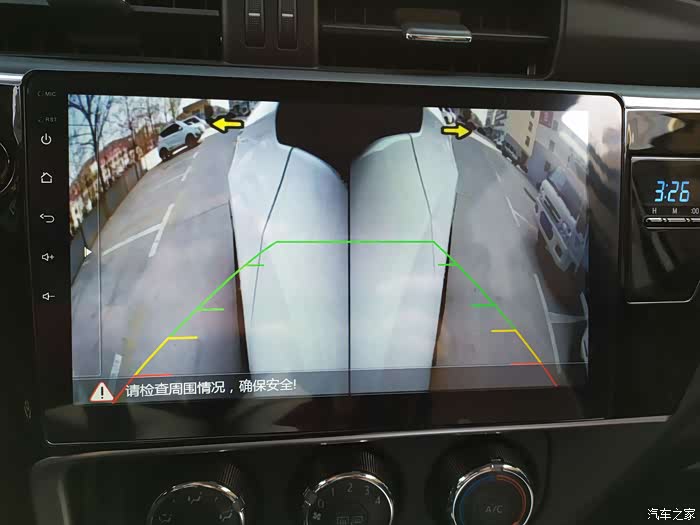

    镜片拆下来当然就是为了打孔装摄像头了，全景设备自带钻头，电钻需要自备啦。打孔之前肯定要先找好孔位置，摄像头接电，放在后视镜下面看导航图像大体确定一下视觉效果。
    注意确认摄像头在孔的位置千万不要跟镜片干涉，不然调节镜片时会跟摄像头相撞的!后来装上才想起来这个问题，安装后还好没影响。孔在左右后视镜上位置对称，镜壳上做个标记开始打孔……

    摄像头视频线布线有三步：1.视频线过后视镜 2.过车门 3.进驾驶室。下面详解……

    这里就来到了走线最恶心的位置了。原先车门上的隔音膜先揭开，上面那黑乎乎的东西就是车友提过的沥青吧……漏出车门大洞之后，手伸进去就可以摸到皮囊的一端，然后就是线穿过皮囊。到这里你就需要准备好吃奶的力气，做好受点小伤的心理准备因为这皮囊在门上卡的真的很紧，而且门缝太小伸手困难，试了各种方法最后才搞好，装完之后手都酸了，不过搞定这一边就有经验了，右车门就会感觉好弄些。至于怎么穿的，到拆右车门再告诉你

    这里就详细说一下怎么过的线，也是搞左门的时候总结出来的。视频线太软，皮囊弯弯曲曲而且全是褶，直接穿肯定是不行的，需要先把皮囊抠出来，扣之前要先把车门框上的那几个门锁线接口松掉，不然会扯线的，这几个接口都有防呆设计，不用担心往回插的时候接错，当然搞左门的时候也一样操作。扣皮囊，你就尽情用力发挥吧，只要别把车门那一侧的线头也扯了。

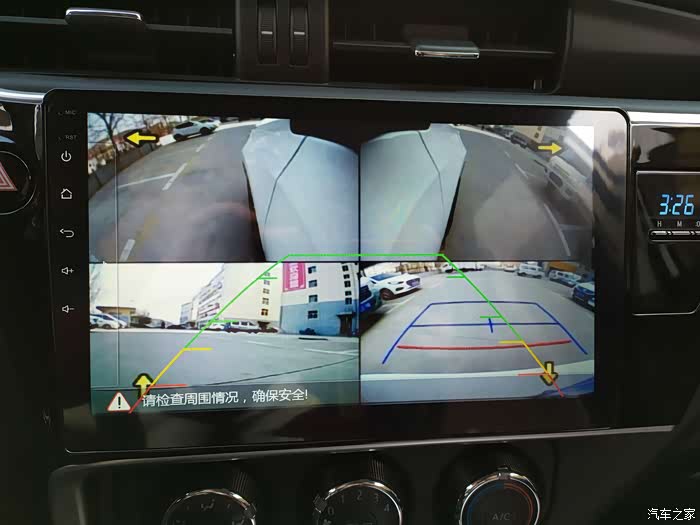

    这样我这全景设备的整个安装过程就完成了，平时都是一个人下班之后挤点时间一点一点地装，一边研究一边搞，再加上周日一整天，前前后后一周时间……如果提前了解整个安装过程的话，周末两天时间应该就可以了。至于这设备的话，不能拼接视图，只能显示这四个盲区图像，可以用控制按钮选择不同的图像排列模式，设备在挂倒挡或者按键后2秒显示图像，不过毕竟四百多块的东西，不能要求过高平时开车钻个空子路边停车足够了。如果拆装过程有更好方法和建议，还请广大车友多多指教。
