简配野帝安装RNS315及扣手摄像头教程

      野帝简配版安装斯柯达版RNS315及原厂扣手摄像头图解。

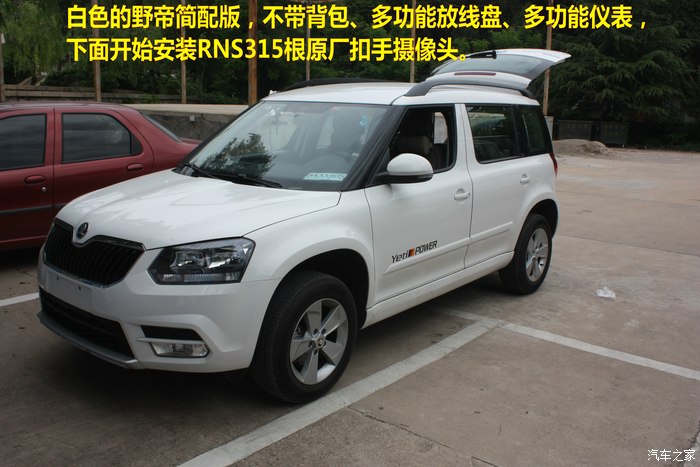

            简配的这款车不带背包、多功能方向盘、多功能仪表，虽然不能把315的功能完全体现出来，但是已经相当不错了，实现了后视，提升了音质，超级蓝牙，导航等......（在高配的车上可以实现屏幕信息共享，人机对话，完美的方向盘协议，罗盘、等等）

备货：

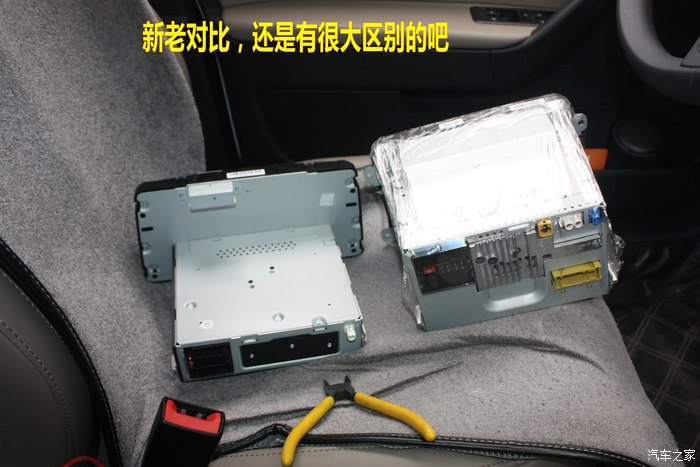

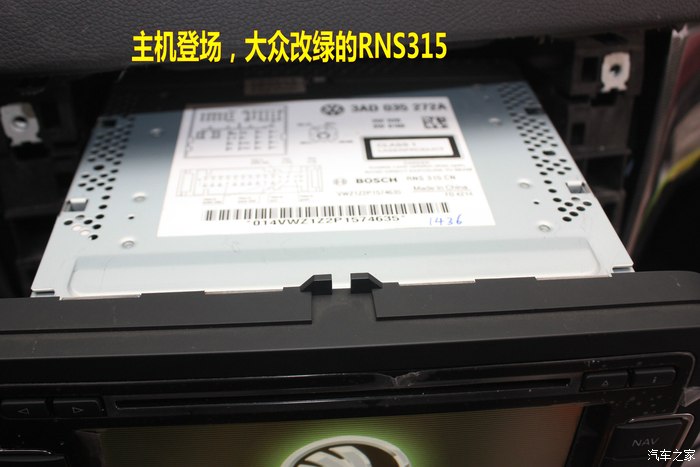

    RNS315主机、地图卡、面框、带网关线的无损转接线、二合一天线、麦克风、麦克线束、GPS天线、USB延长线、RGB摄像头、摄像头线束。

工具：

          笔记本一台、5053数据线、防水包布、绒布包布、剪刀、活扳手、穿线器、内六角扳手一套（米型）、平口螺丝刀、十字螺丝刀、内饰起子一套、万能表、手电、

由于那天是去济南五峰山游玩，济南的车友专程过来一起改装，由于忘记了带5053数据线，最后没有匹配教程，后视功能是我提前打开的，买的面框也没有到，有点不完美。

安装介绍中，我主要突出了一个思路，跟关键点上怎么安装，看着可能不是很明了。我先把整体思路汇报一下。

安装步骤

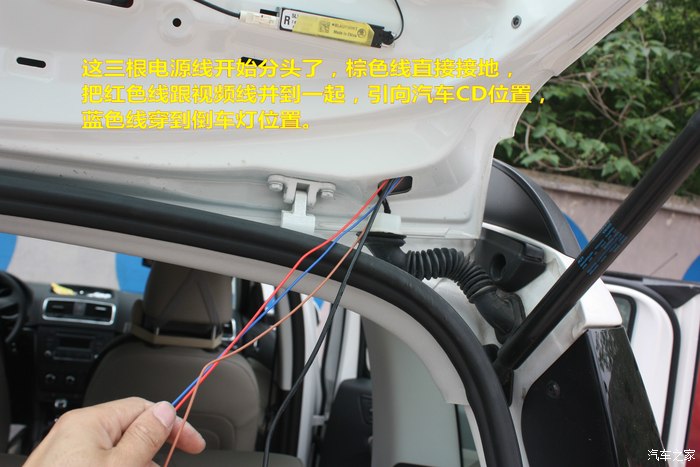

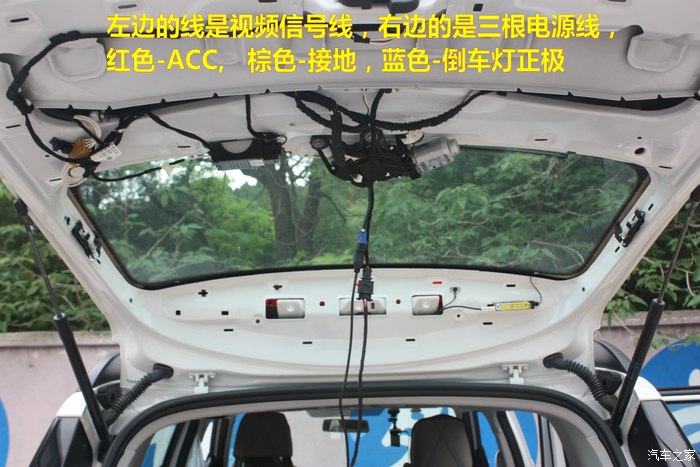

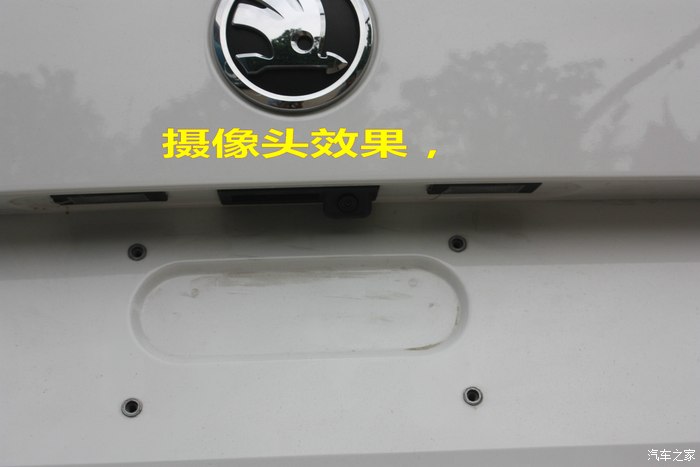

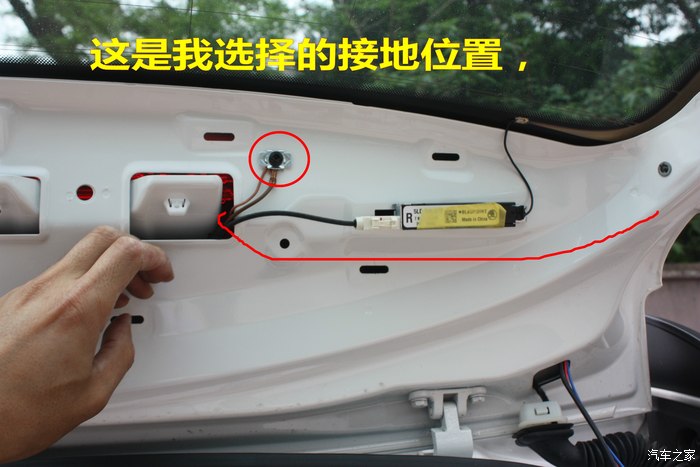

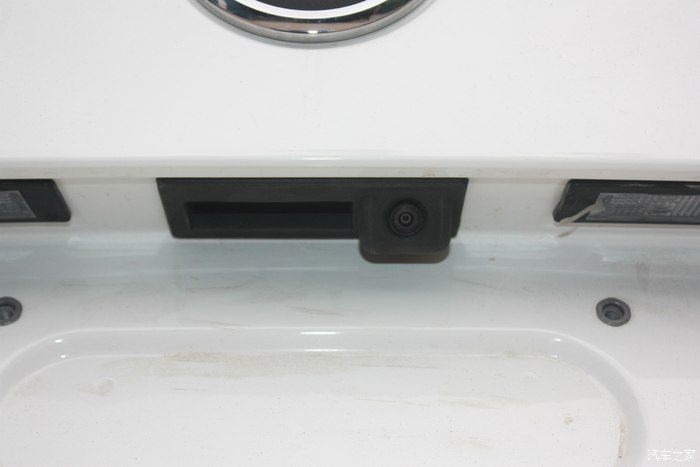

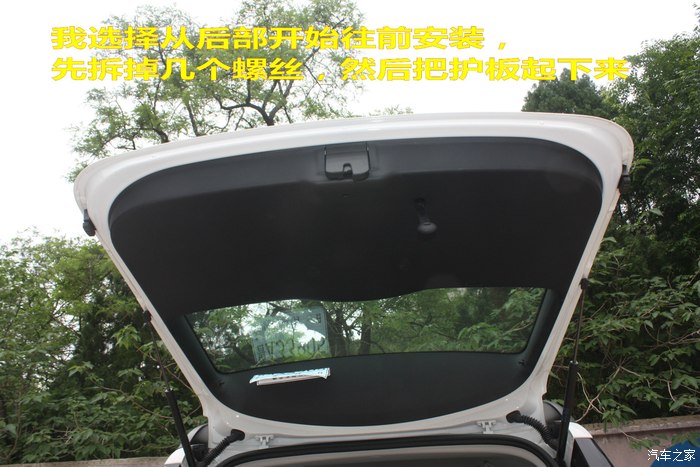

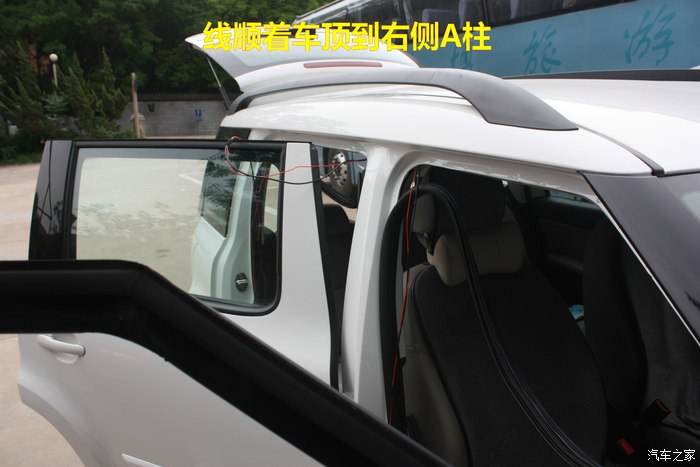

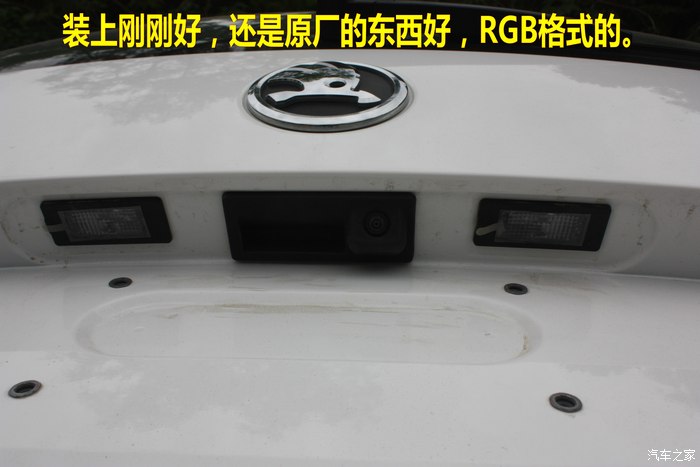

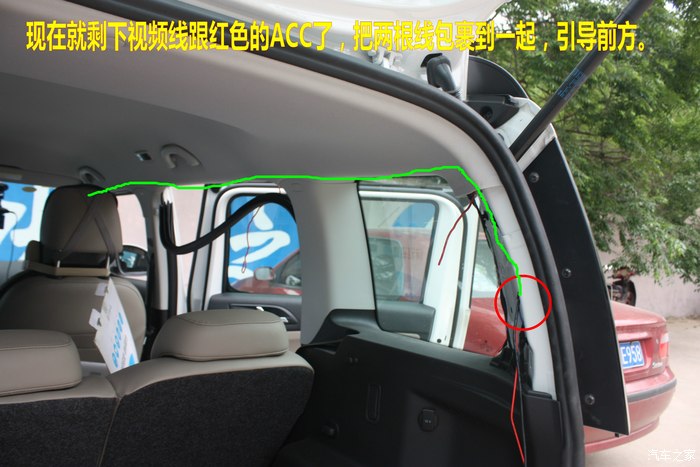

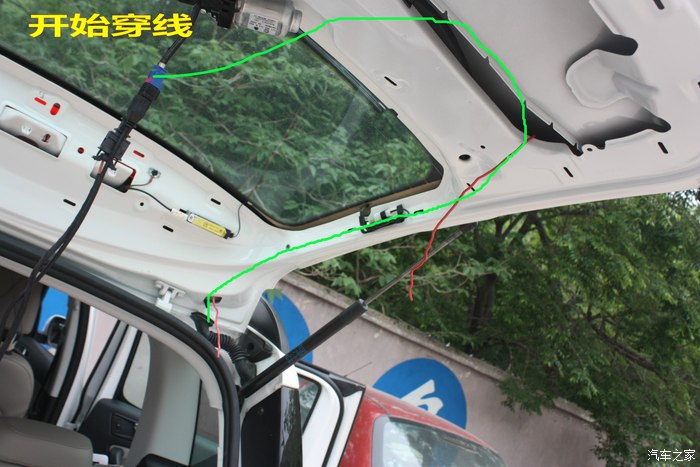

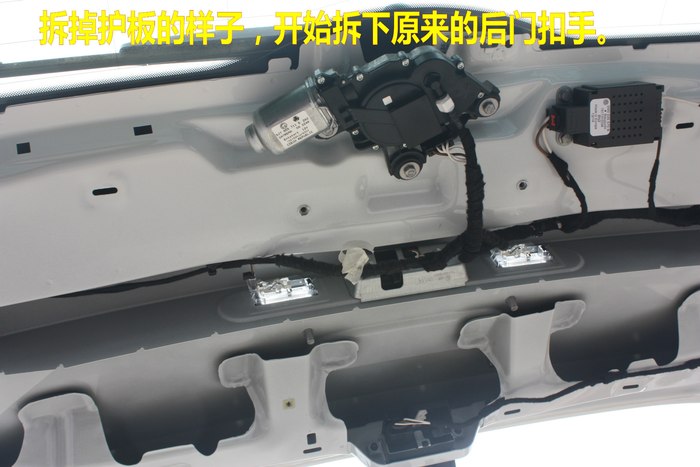

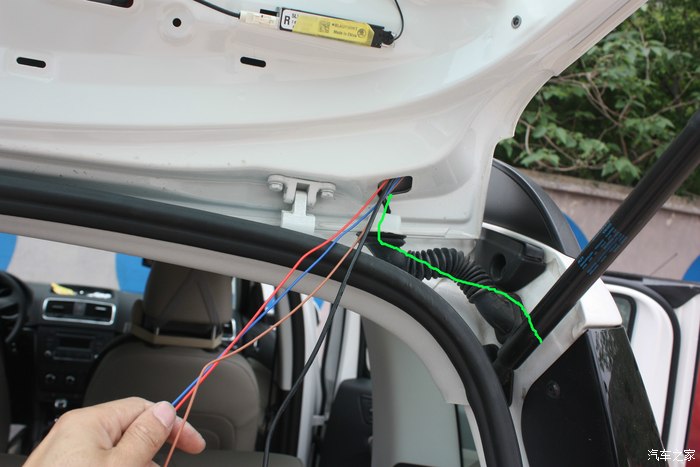

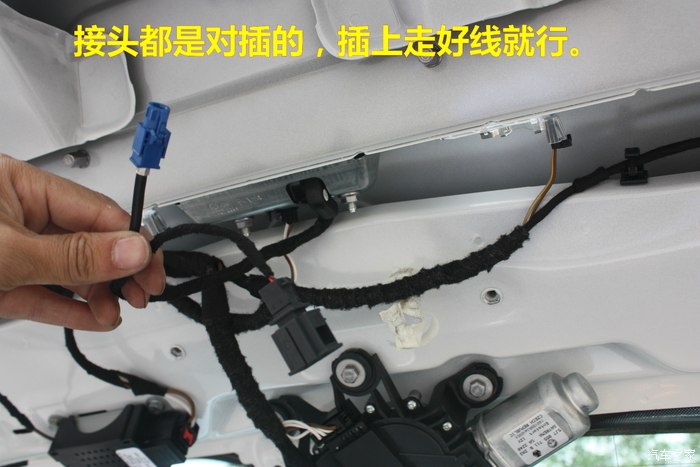

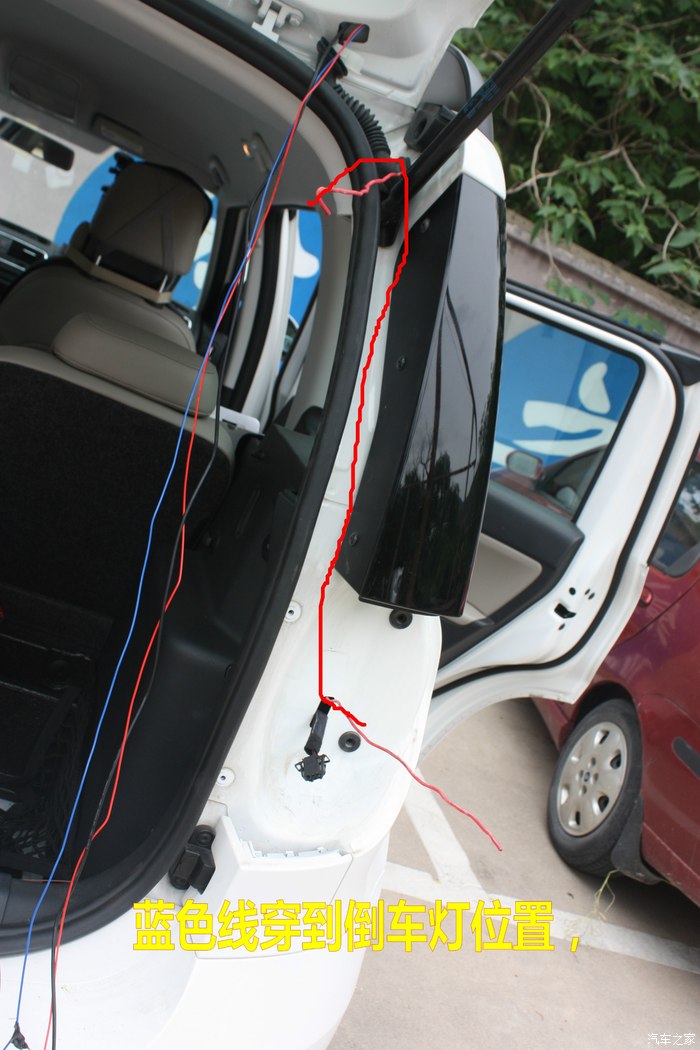

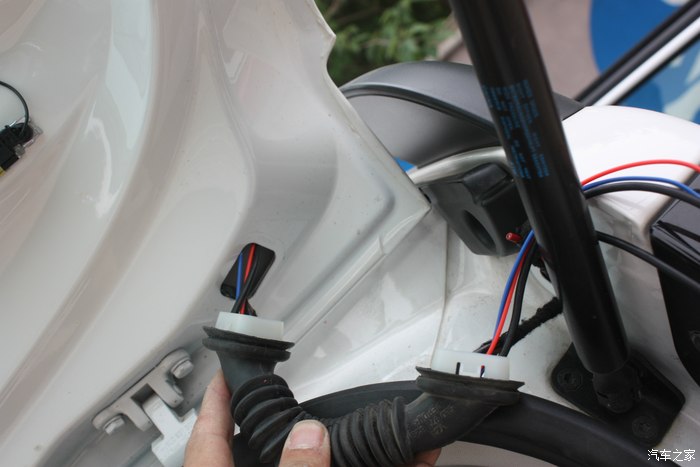

1、先安装摄像头，拉线到右侧A柱部分。

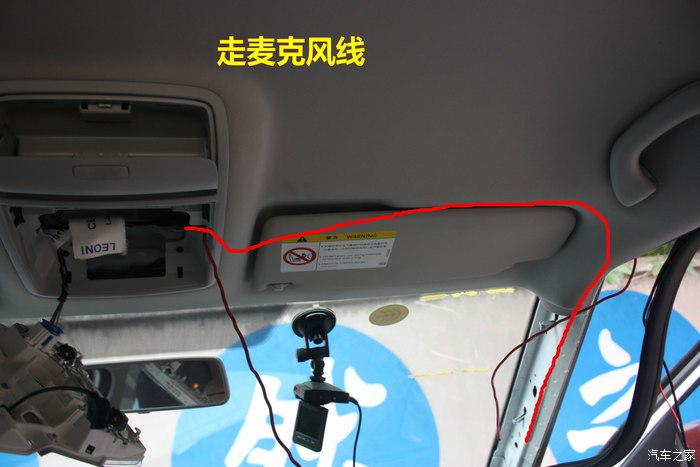

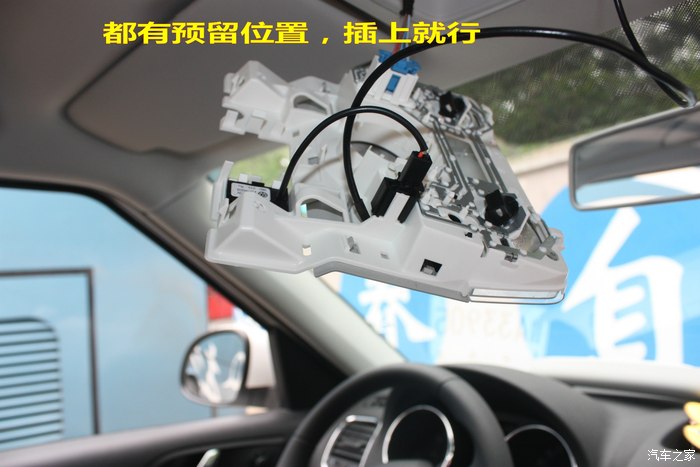

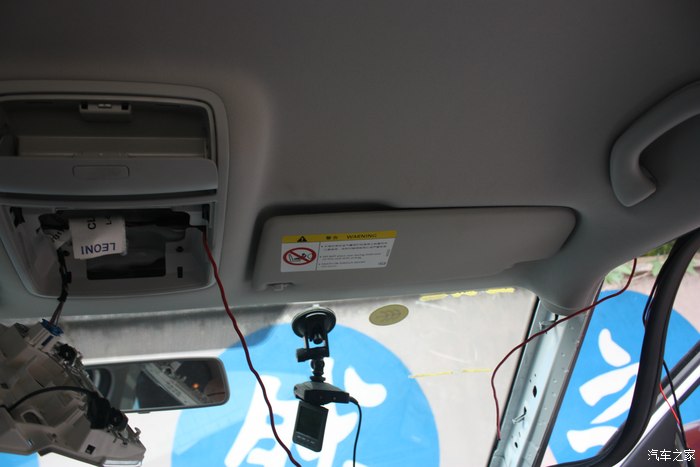

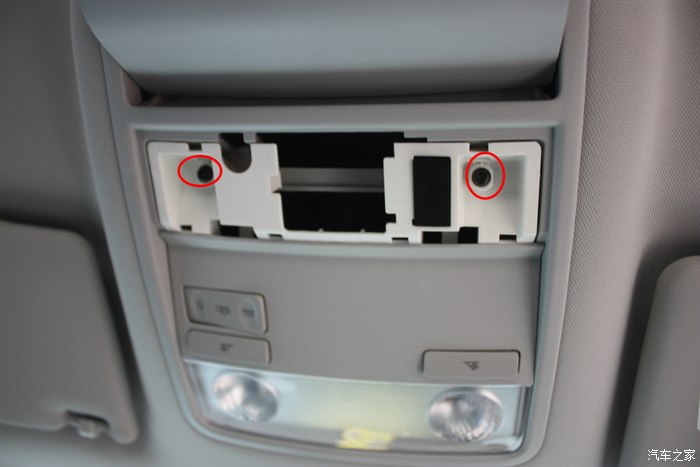

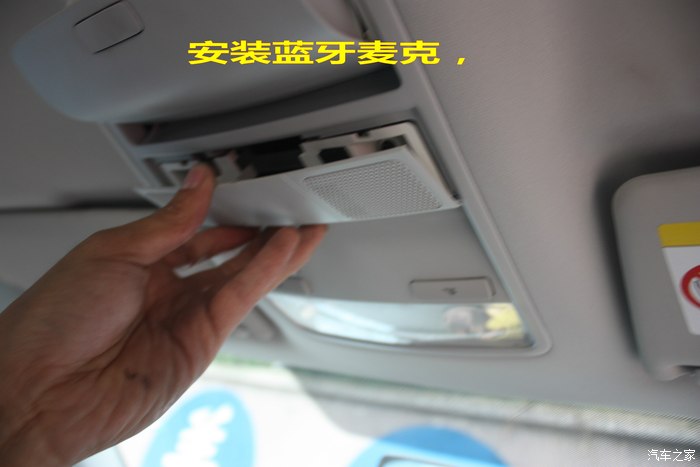

2、安装麦克、麦克线束，线留到右侧A柱位置。

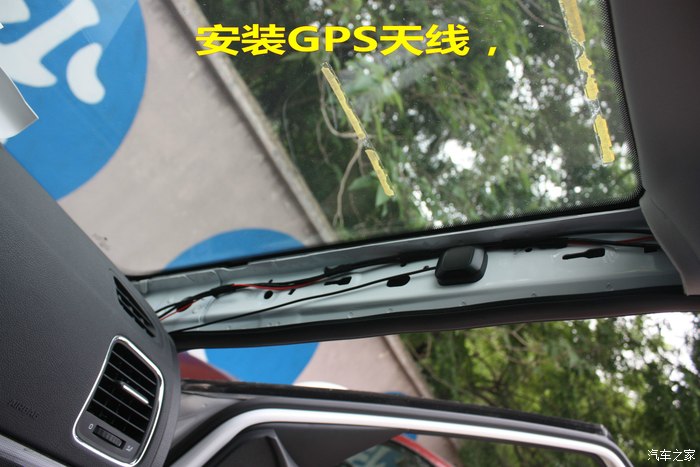

3、安装DPS天线，也是集中到右侧A柱。

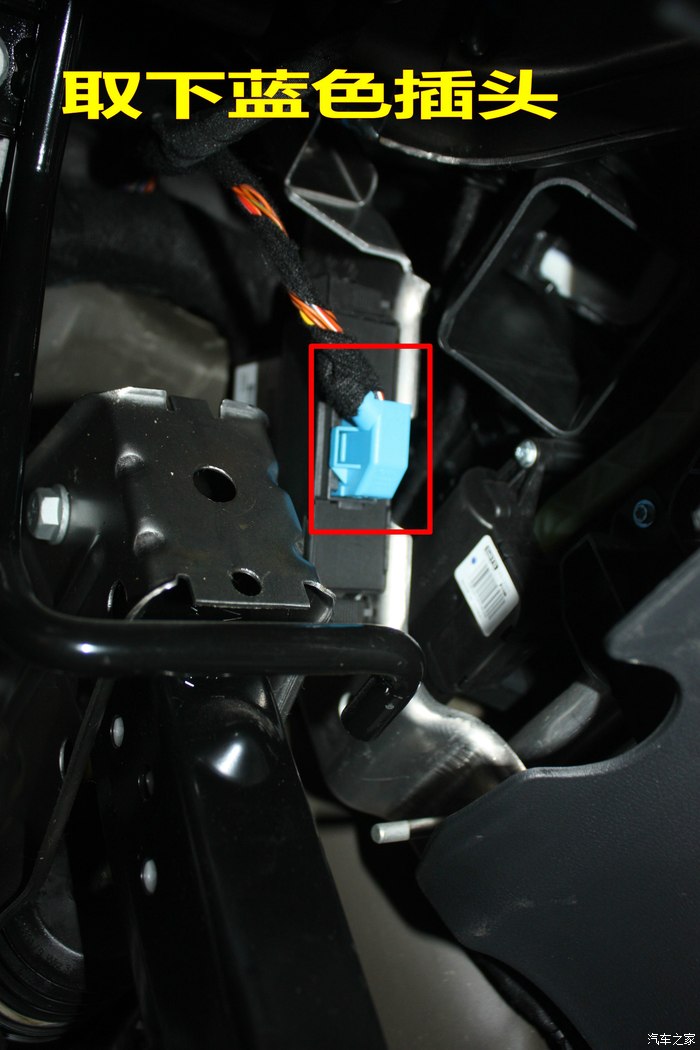

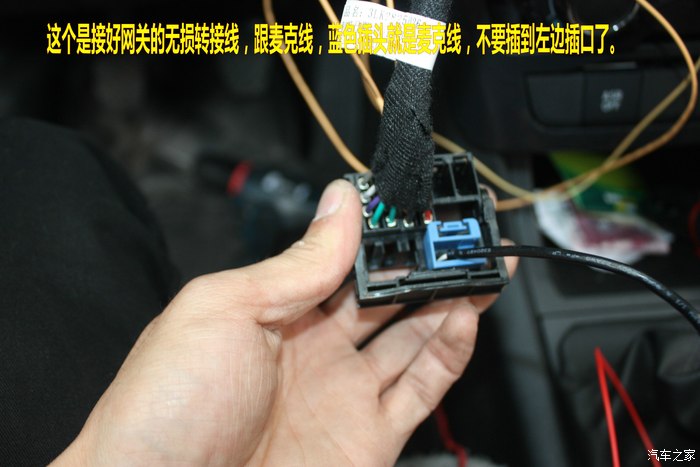

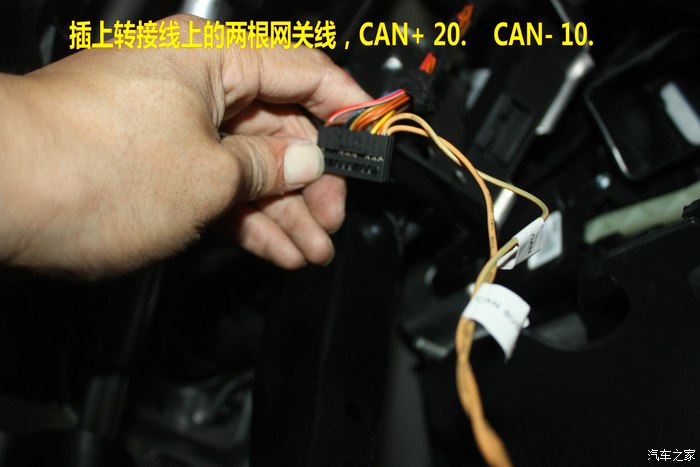

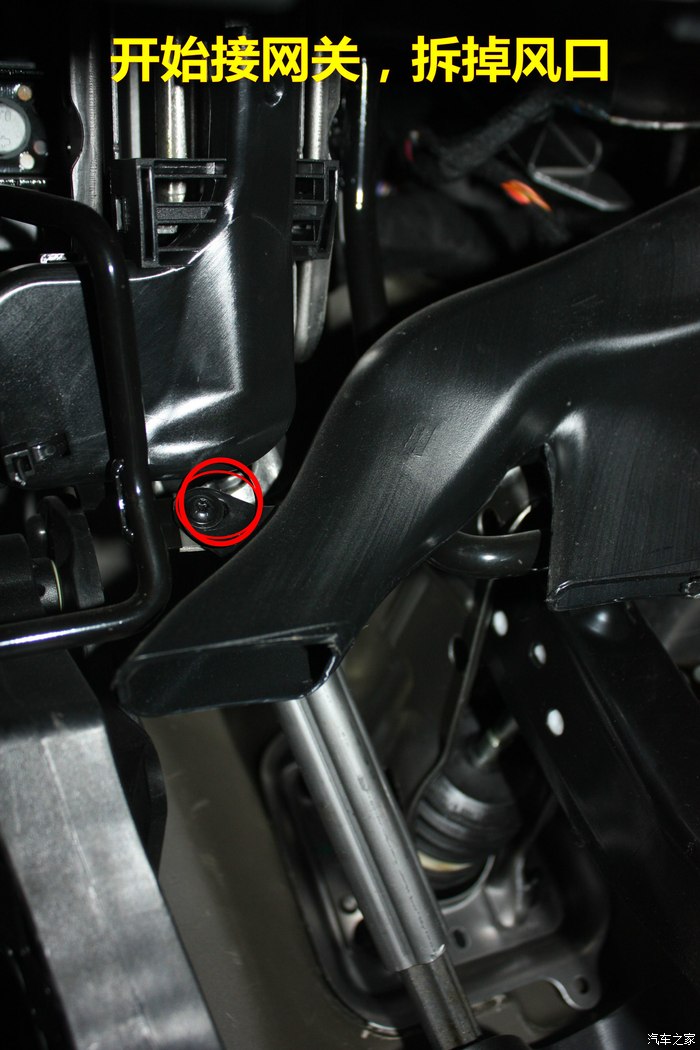

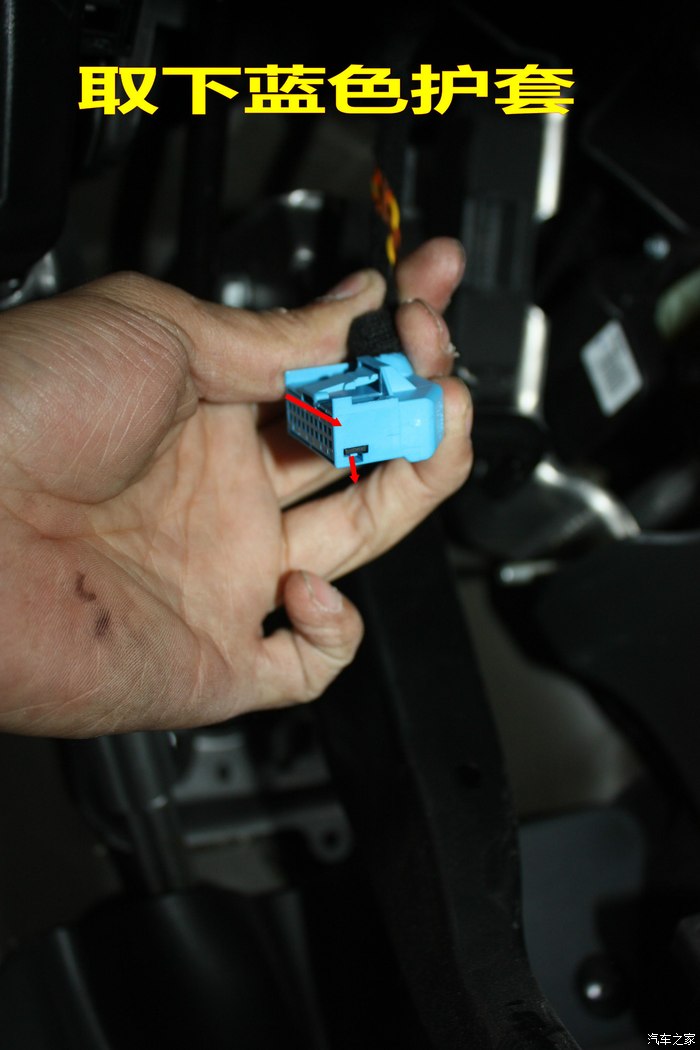

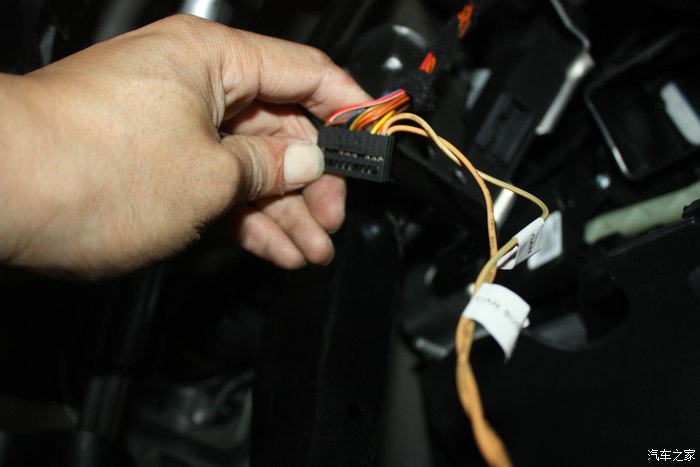

4、接网关。

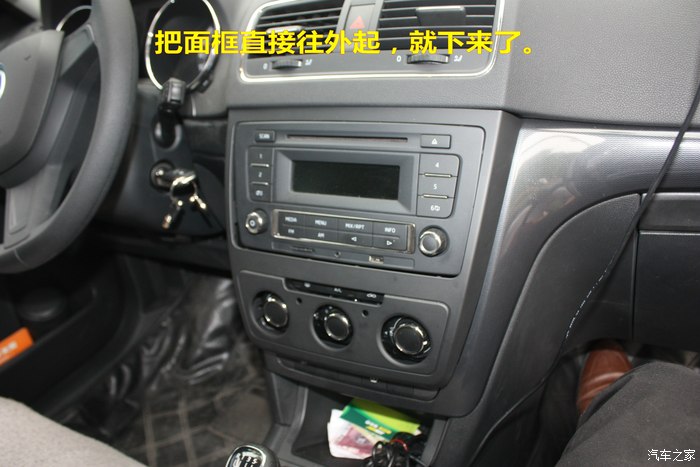

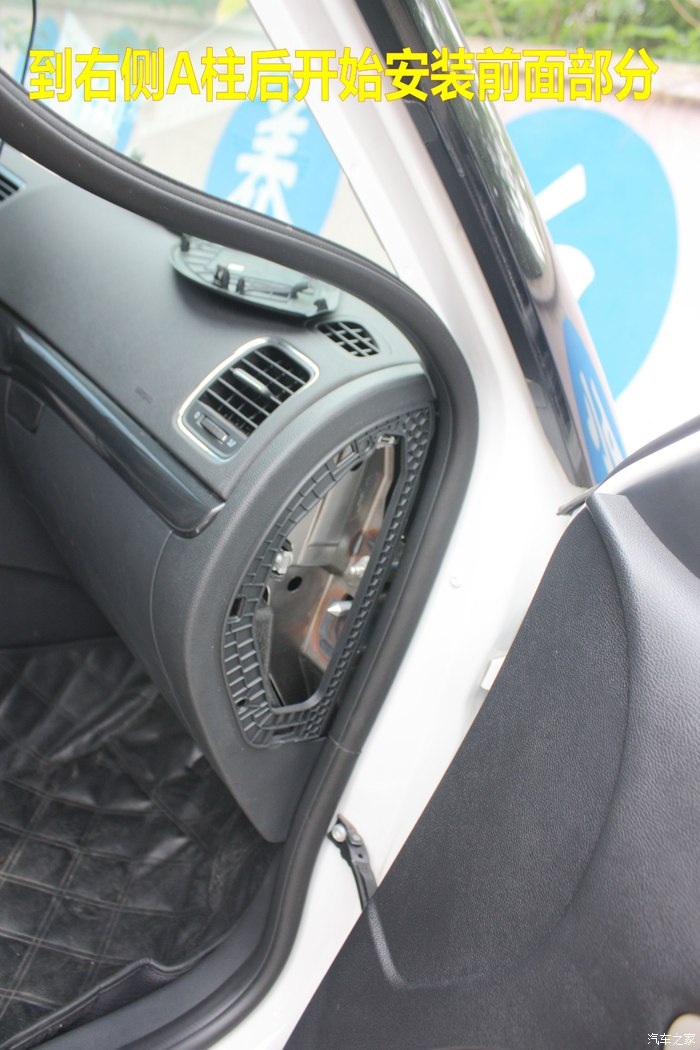

5、把所有集中的A柱的线束统一包裹，通过右侧仪表台穿的CD机后面。

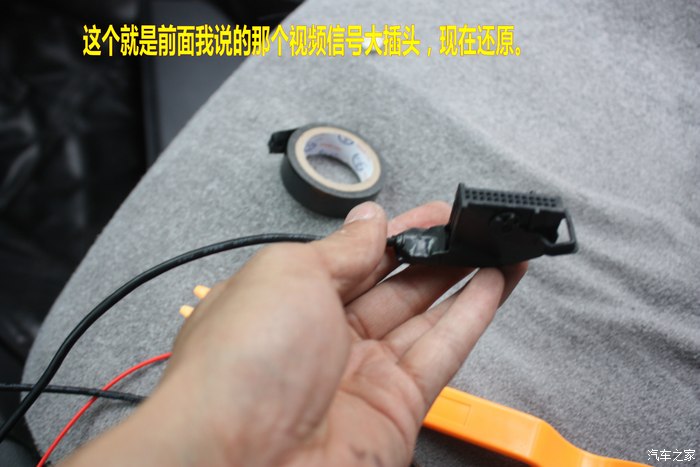

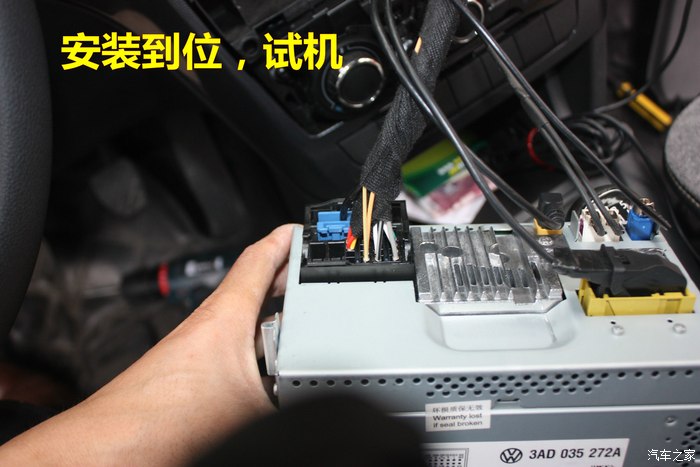

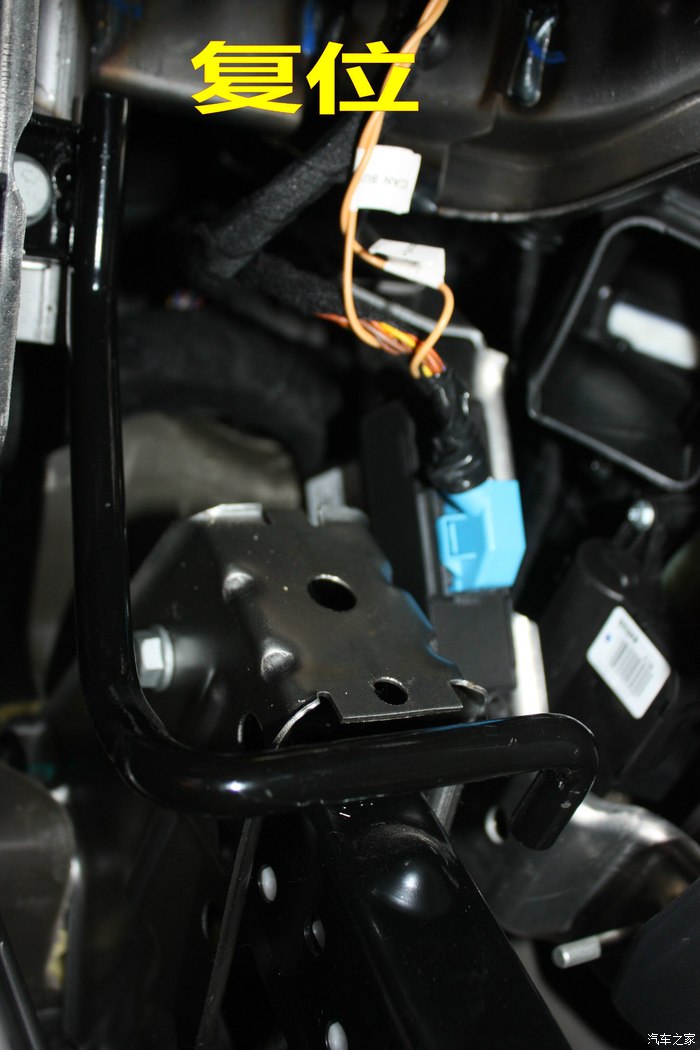

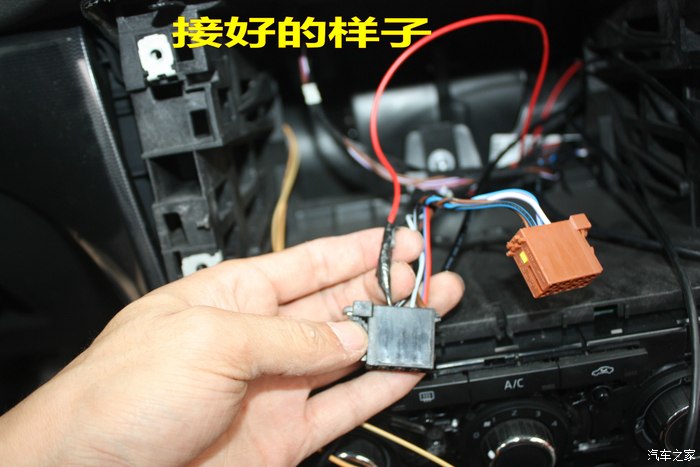

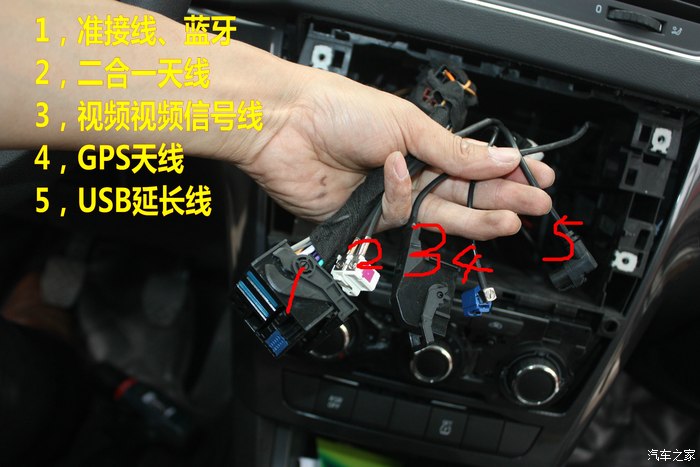

6、插接所有线束，捆扎固定，复位。

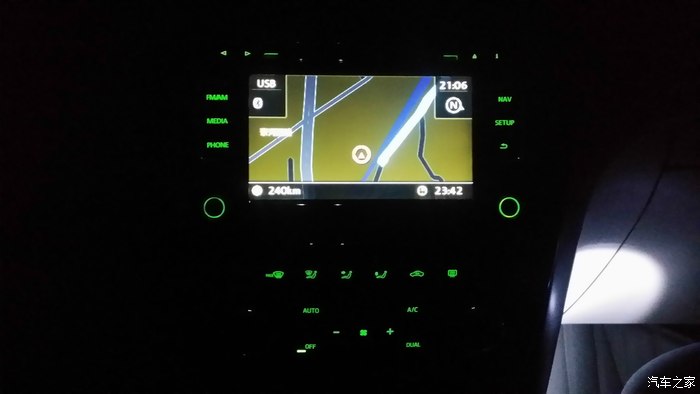

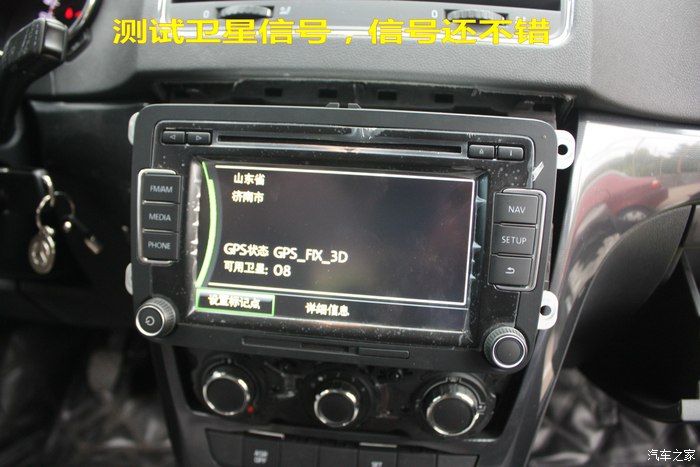

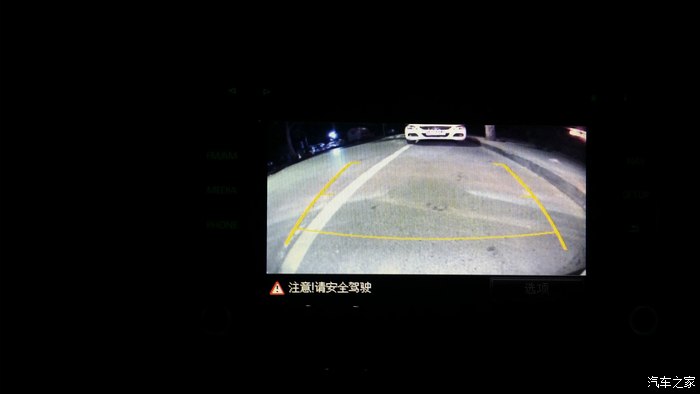

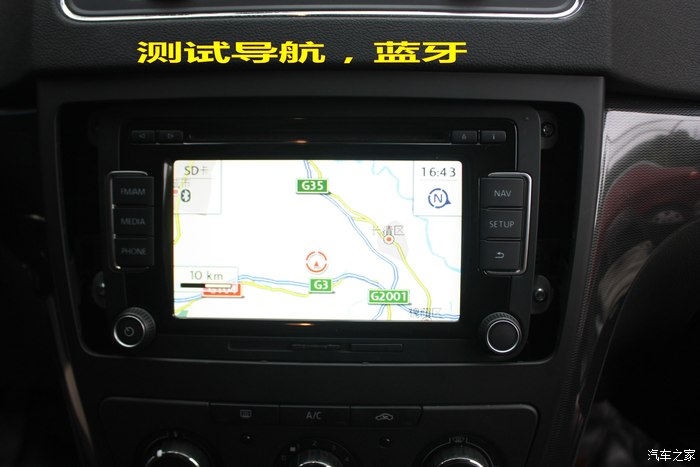

7、测试，测试OK后全车复位

由于是一边安装一边拍照，好多照片没有体现出来。前后一共用了两个小时，有动手能力的可以参考，自己动手安装，还是很有乐趣的。

 过几天我再制作一个带背包的高配野帝安装原厂RGB摄像头跟机器调试的作业。方便广大车友！我那么无私的贡献我的劳动成果，望请版主给个精华！

谢谢大家的欣赏，觉得好就留下你的印记吧。
