锋驭（骁途）改电动座椅

大致原理草图

购买清单

140元个

保险盒取电

一个四个螺丝，两个塑料挡板零配件

拆下后的样子，保险盒在左下角方向。

取下保险盒黑色盖子，我是在原车没插保险丝的插口取电，30A。
右边边上那个是行车记录仪取电。

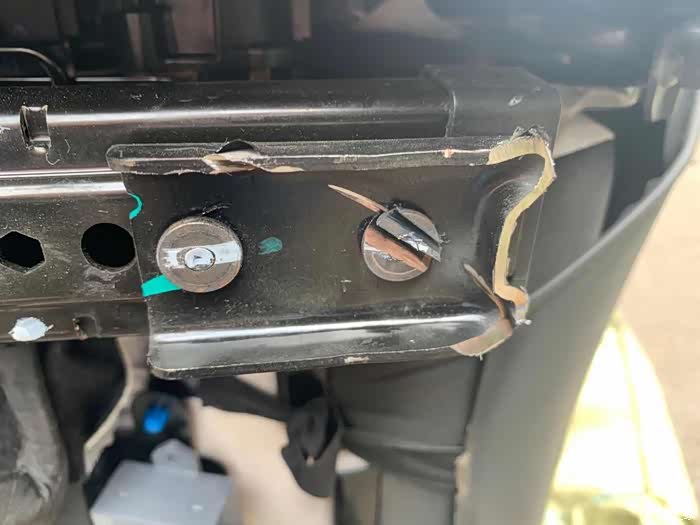

电动座椅的加工及原车座椅螺丝的拆卸

边上四个脚脚不适配，还好我有角磨机，自行切割掉。

切割后的样子。

原车螺丝里面打胶水了，被我拆滑丝了，去路边的花了20元气保焊焊接螺母拆下。

走线方式

沿着原车线材走线

接分线出来，另外过穿线副驾（中间塑料件软，直接 用手压住就能穿过去）

各插头取电接线方式，不断线，取部分卡压。（可跳过不看）

解码通风加热控制器说明

上方黑线（粗）取电负极，红红黄3线并接取电正极。

下方：
左边，蓝线（粗）连接座椅加热正极，黑线（粗）连接座椅加热负极。
。
右边 接风扇线 ， 白线接信号控制线，黑线接负极，灰红2线并接正极。

修剪后配电动座椅的气囊和安全带,电位插头。然后***。很紧

后配电动座椅接口没修剪前的样子。上后下。

用压板转换螺孔位安装完成

原车螺孔位置42.5*39.6
