凯美瑞2.0S加原装DVD，加导航模块，加倒车摄像头

我的第一辆车，凯美瑞2.0S，9月底提回来了，感觉这车还不错，就是配置太低了。没有导航，也没有倒车雷达，更没有倒车影像!本人是新手，最不喜欢倒车了，想自己把这些功能都要加上去，于是有时间就逛论坛，想学习下高手们是怎样改的。自己是学电子的，也喜欢折腾，于是就在万能的TB把材料都买回来了，自己花了4个小时终于装上去了，下面上图！

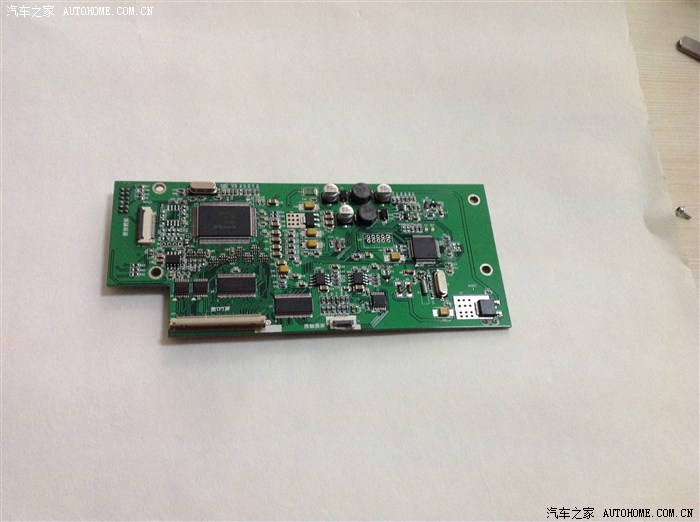

这是导航套件里面的显示板，需要装到原车DVD显示屏后面的

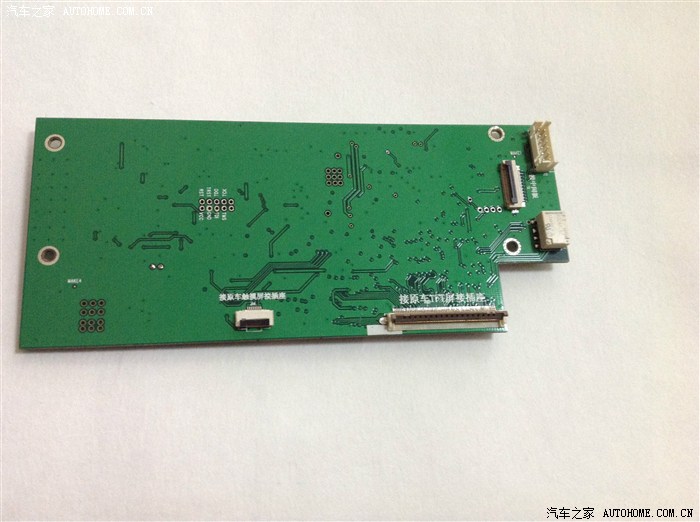

这是反面，板子的右下角应该是个继电器，用来切换导航和原机显示的！

这个是插排线，以及固定排线的

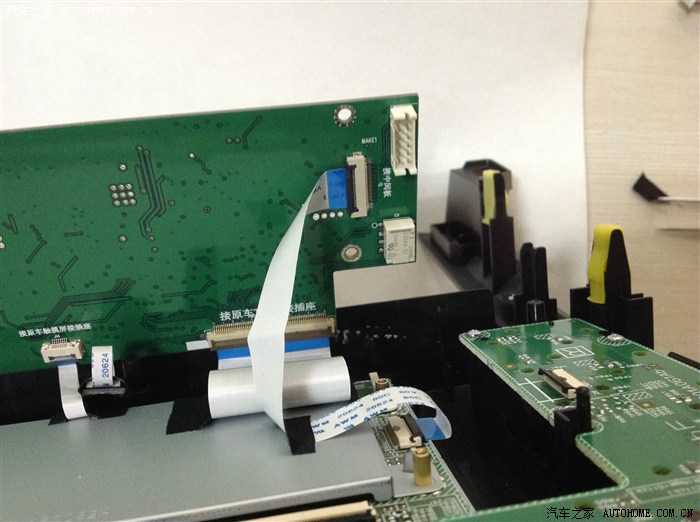

下图右边黄色的

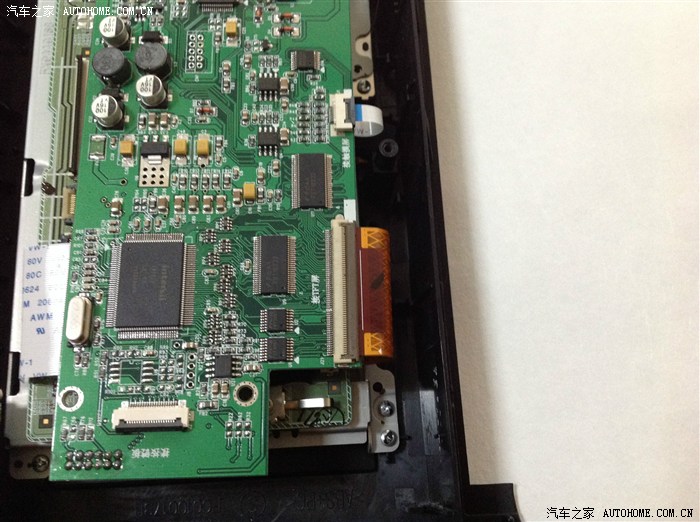

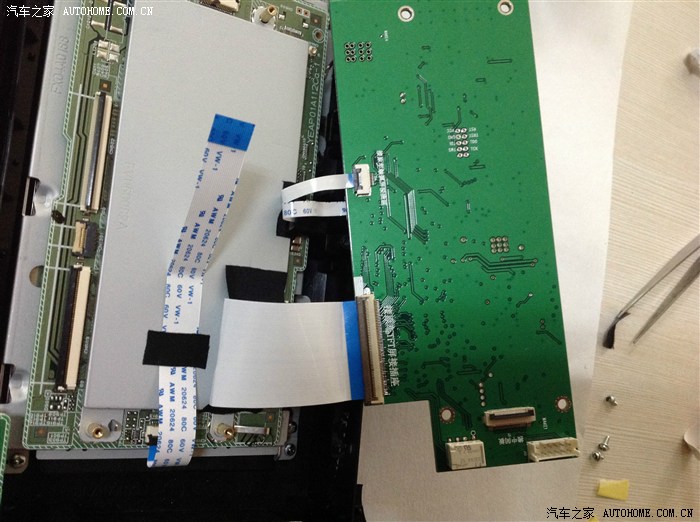

宽排线连接液晶屏的，右上面的是连接触摸屏的，这条线中间有一个转接板，装的时候一定要小心，别被外壳卡住了！

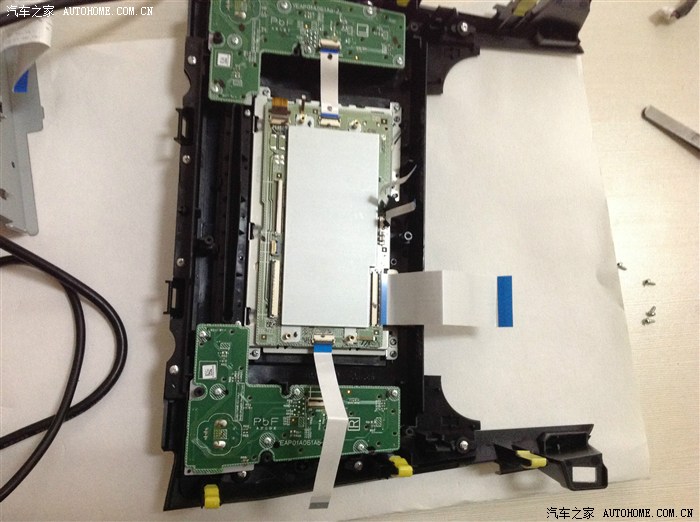

就剩一个按键板的排线没有插了，那个长的黑线是导航盒的电源线，这个现在要插上，板子固定好了就没法插了！

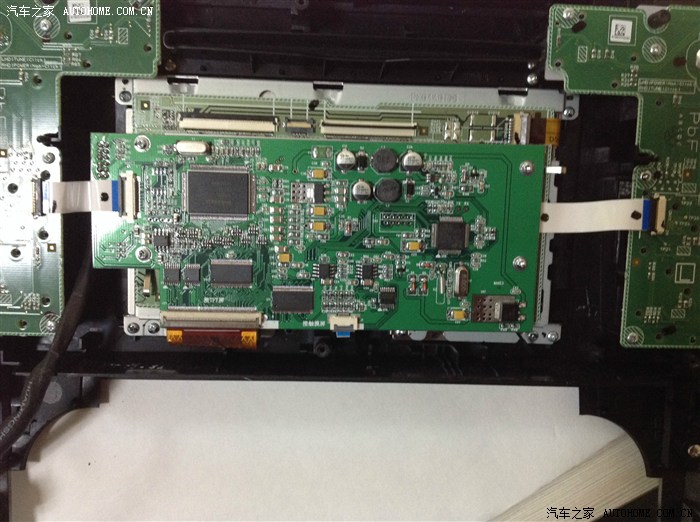

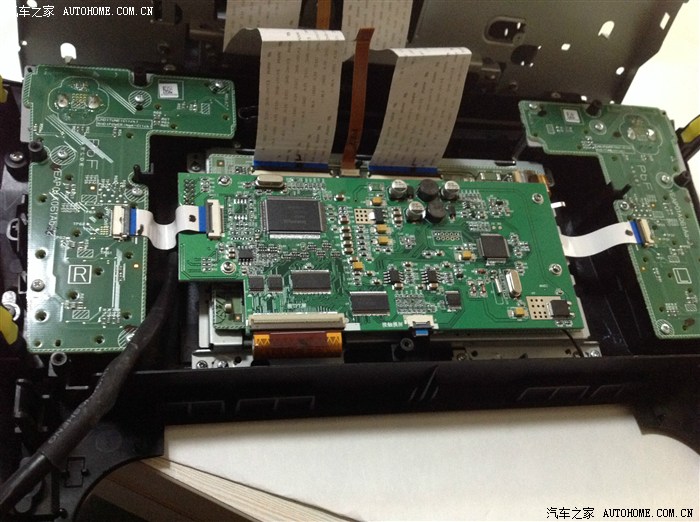

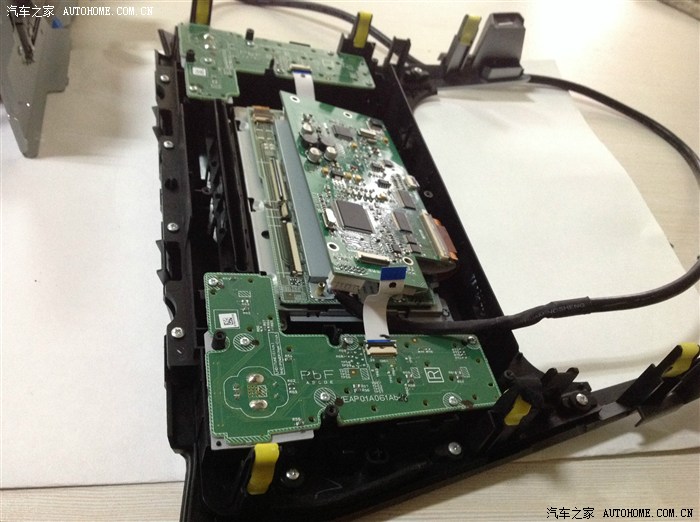

这张是全部插好了，螺丝都固定好了！

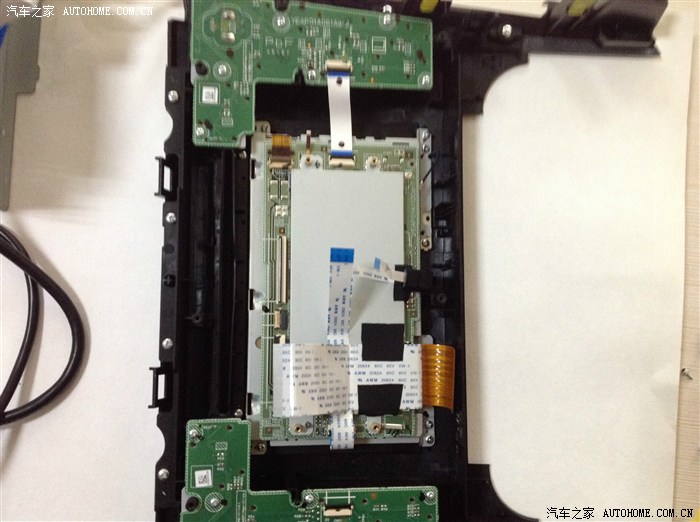

把原来的3个排线装好就可以把外壳装回去了！

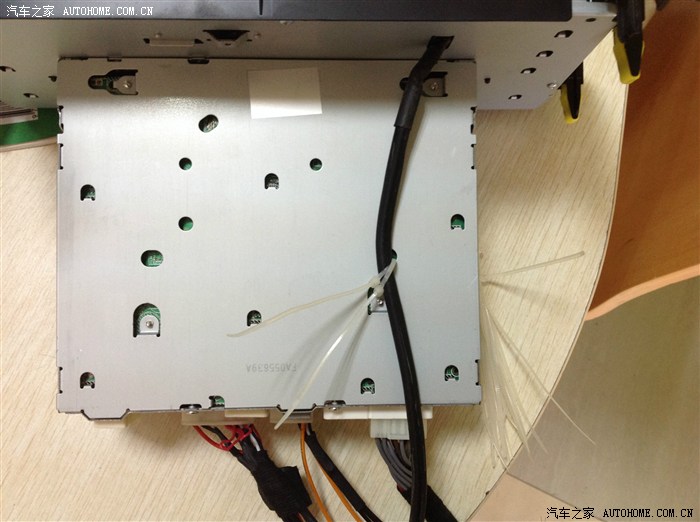

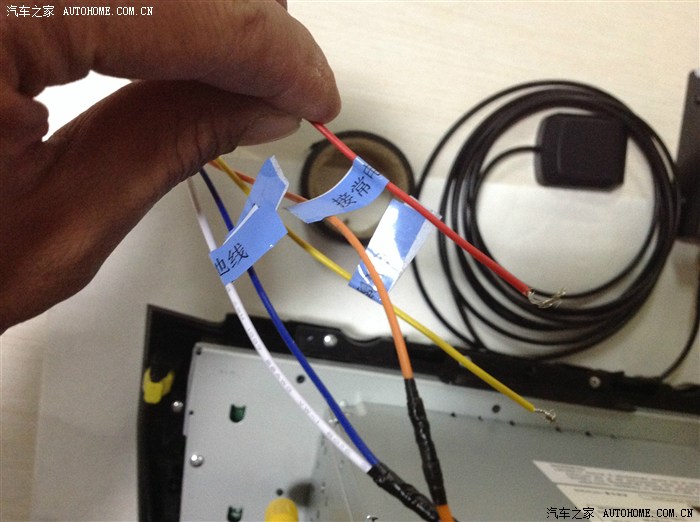

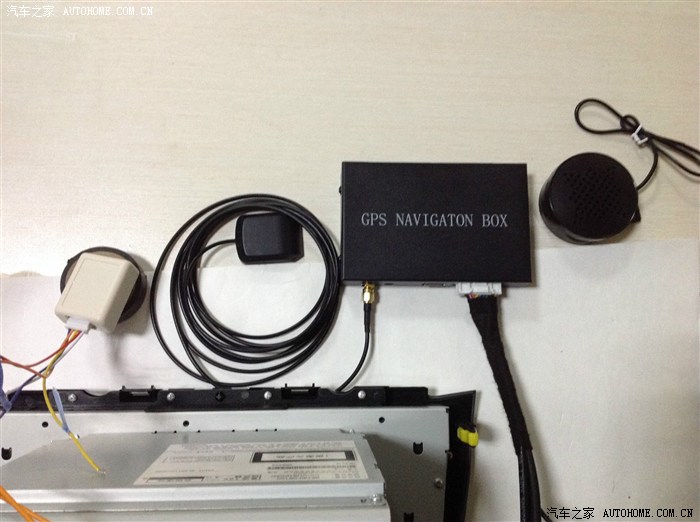

线都插好了，准备通电试机！下面的是导航模块的配件，左边白色的是6V控制12V的控制盒，然后是GPS天线，黑色的是导航盒子，最右边的是喇叭！
下面是康老板多送的 配件

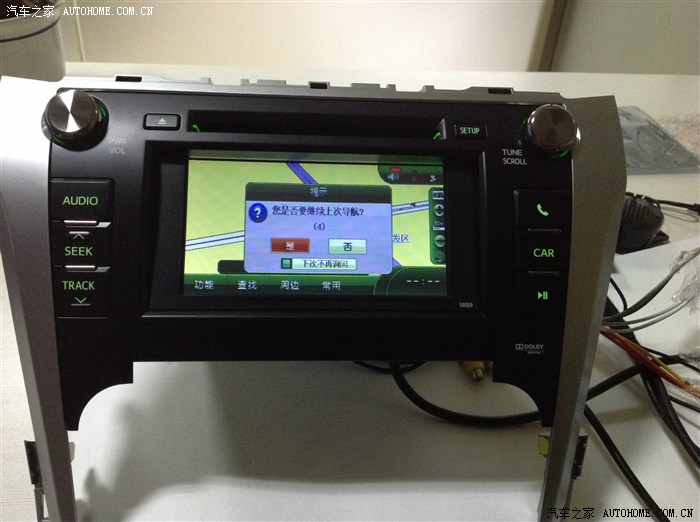

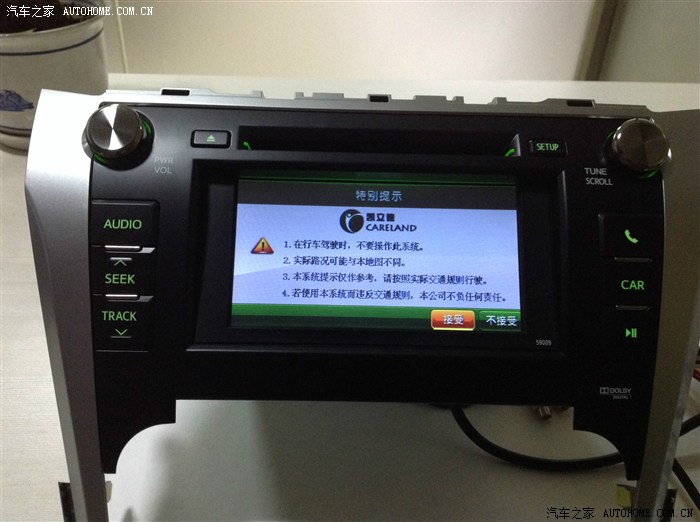

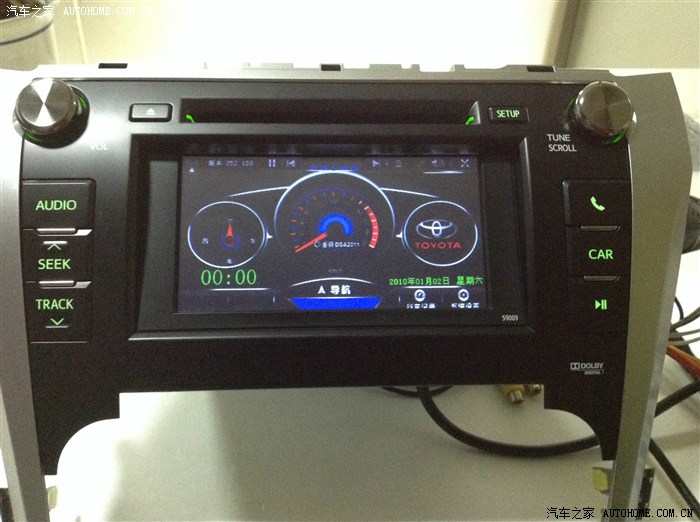

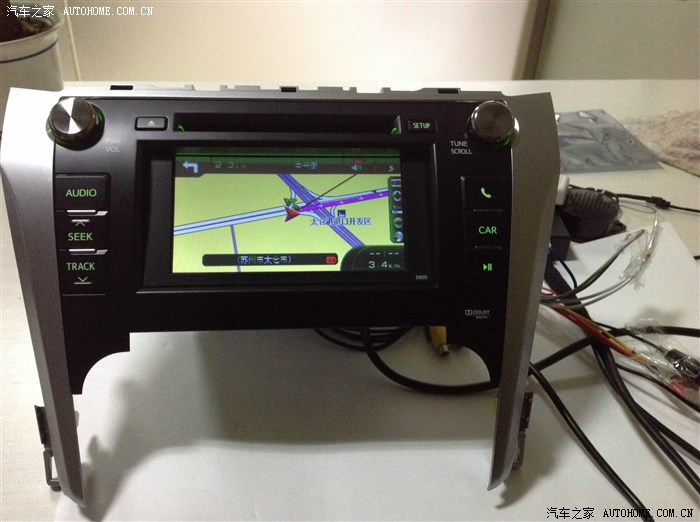

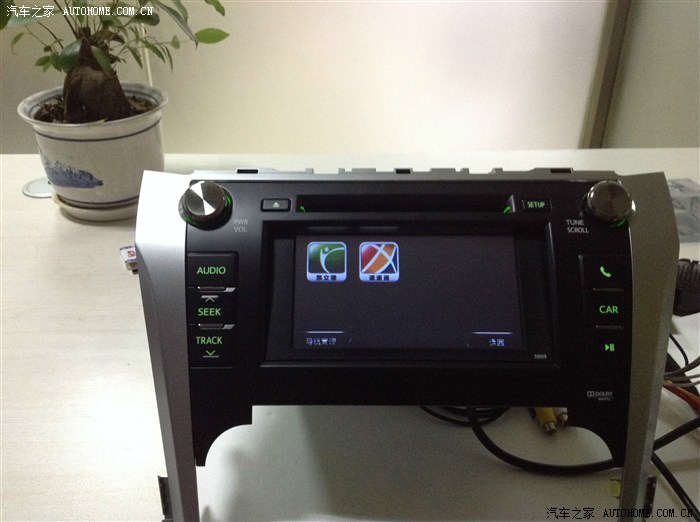

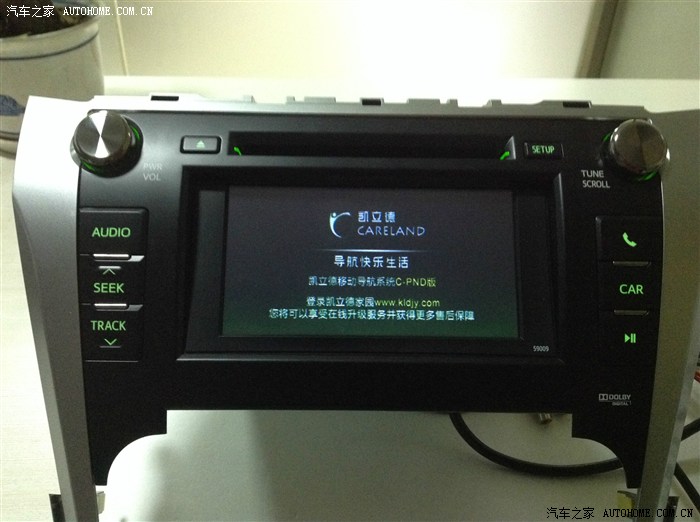

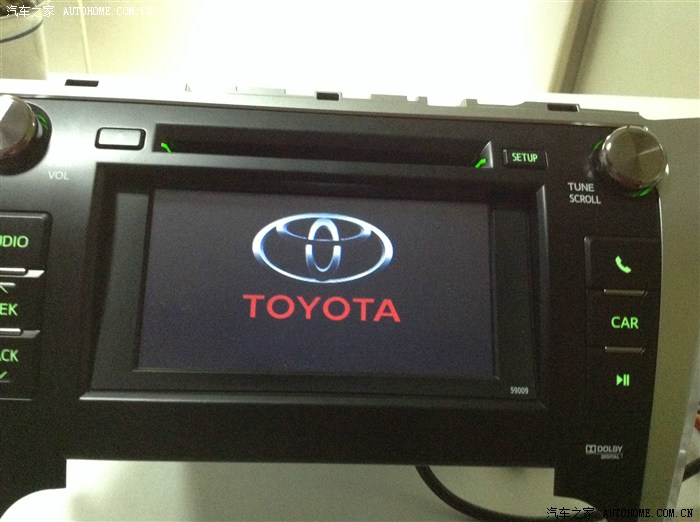

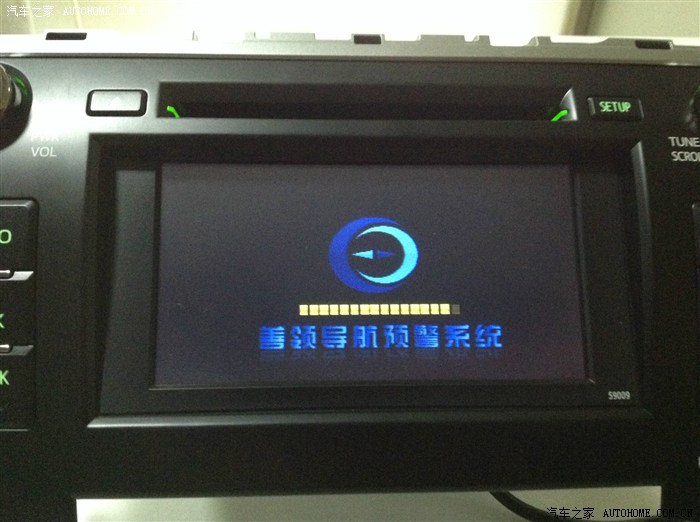

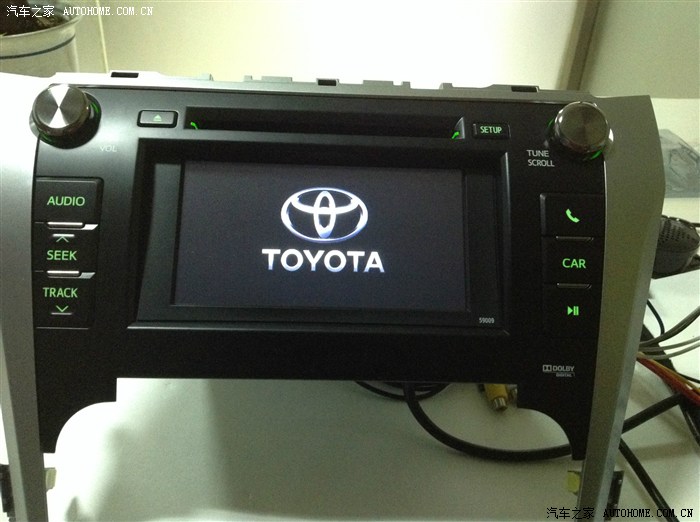

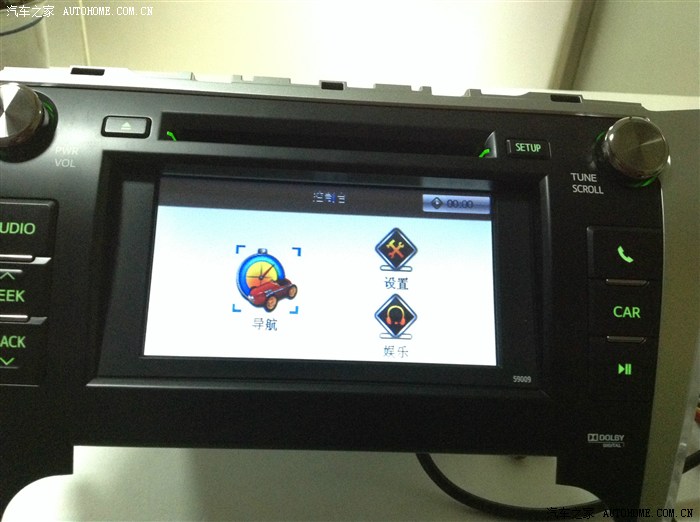

下面是开机画面，第一张是原机的，第二张是导航的

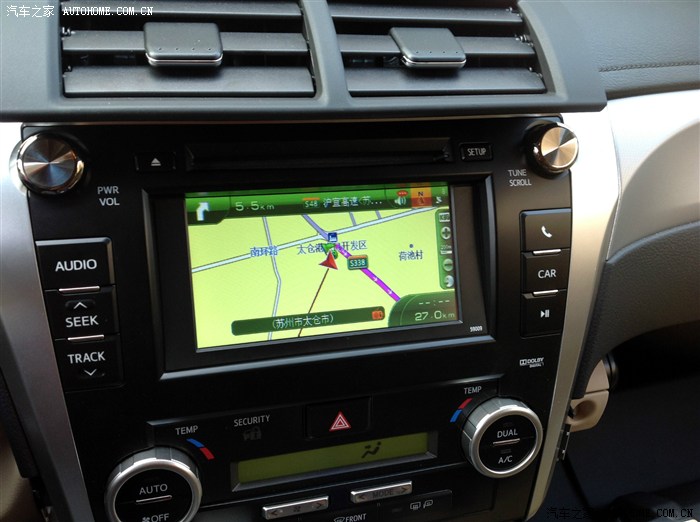

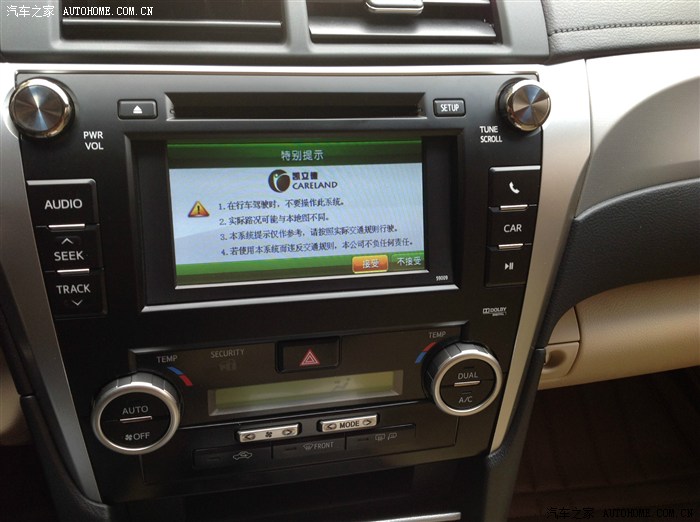

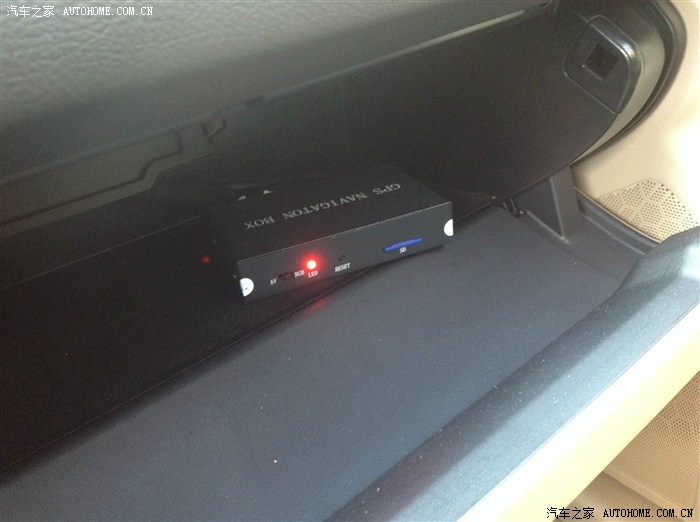

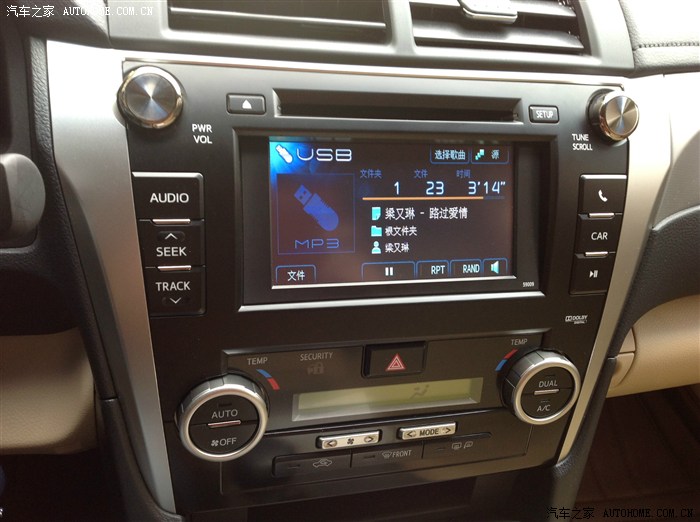

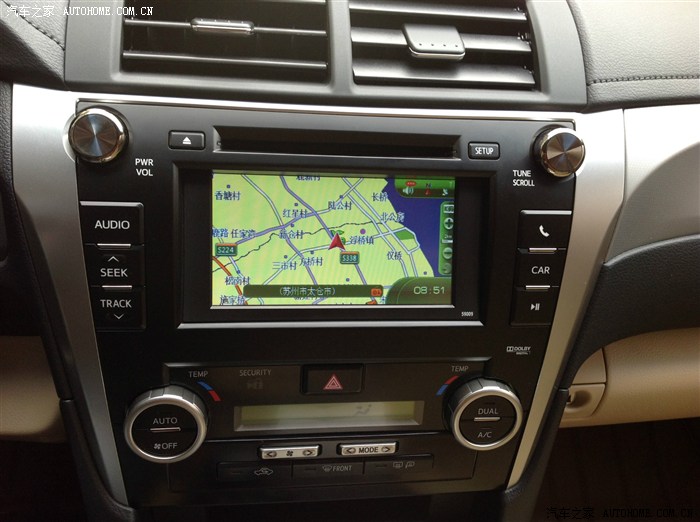

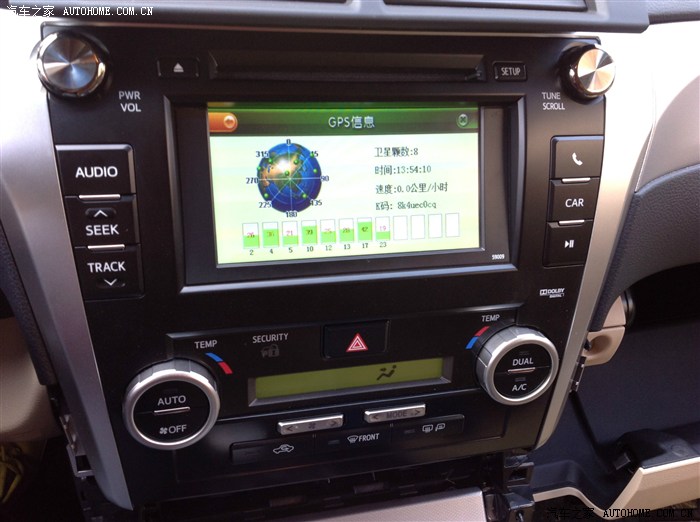

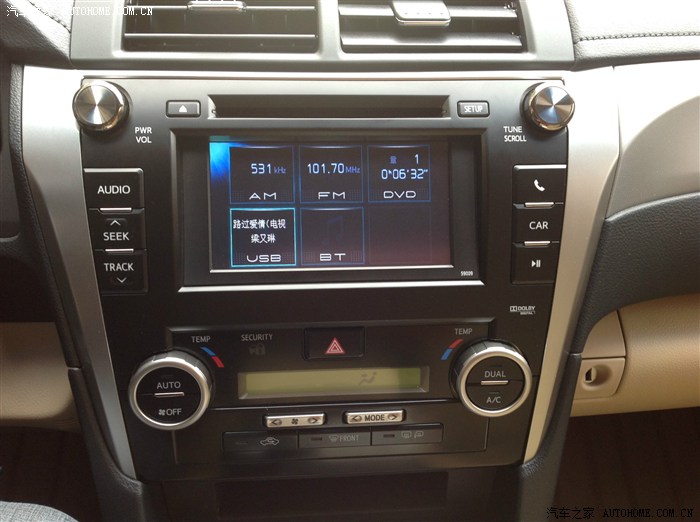

剩下的图片一起来了
