原创思路-自己动手改装瑞虎7发光行李架-分享详细教程

自从提车以后一直想着给虎子加装点什么，也加装了很多实用的配件，也改装了不少装饰灯，大家可以去看看我的帖子，折腾就没有停止过。

今天给大家分享的是发光行李架，思路来源于生活，有一次洗车的时候偶然发现虎7行李架与车顶之间有个沟槽，宽度大概4mm突然来了灵感，如果在沟槽里安装上12伏LED防水灯条，灯条点亮时光就会反射在行李架的侧面，于是我就去网上寻找合适的LED灯条到货测试效果非常完美，40元就实现了发光行李架，最近很多车友都私信我要教程，今天就详细的分享给大家。

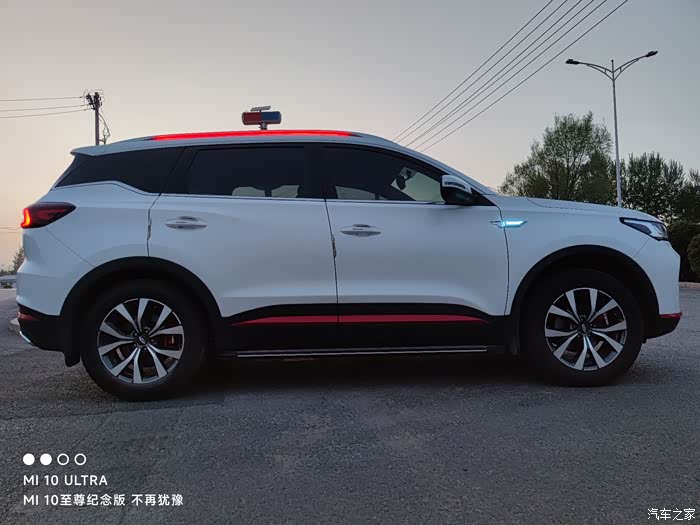

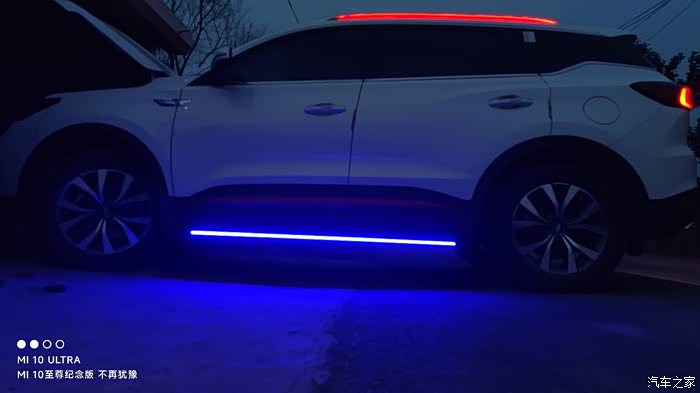

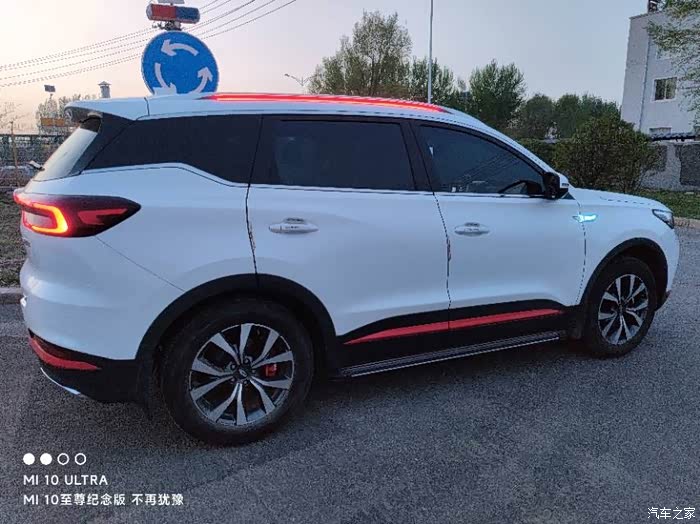

这是改装发光行李架后，傍晚时拍摄的效果

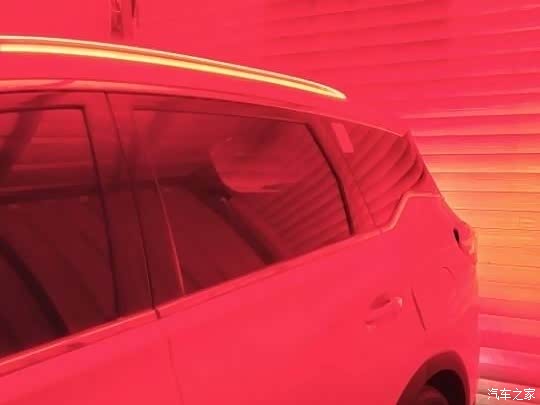

这是改装后车库里拍摄的效果

某平台我发布了一条改装发光行李架的视频，很多车友都喜欢这个发光行李架，每天私信爆满，都要教程，根本回复不过来。只能抽出时间赶紧发个安装教程才能平息。

下面详细说一下行李架的改装教程

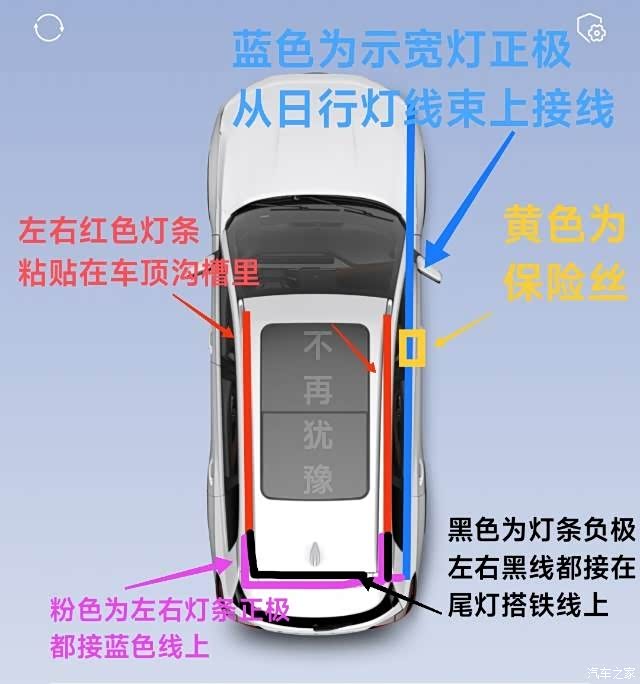

灯条安装走线思路：

1，左右LED灯条都粘贴在行李架附近车顶沟槽里，平贴灯珠向上。
2，从前面日行灯线束上接线，取电是示宽灯正极（就是开一档的小灯电源正极）从发动机舱穿过翼子板，经过车门框胶条一直走到后备箱附近。
3，把左右LED灯条的正极并到一起接在示宽灯正极上。正极线路上要加个保险丝1A。
4，把左右LED灯条的负极并到一起，接在尾灯搭铁线上，也可以接车身任何金属部位实现回路。
注：正极加保险丝，灯条要12V购买防水的。颜色灯珠发光颜色自己选择，我选红色的。

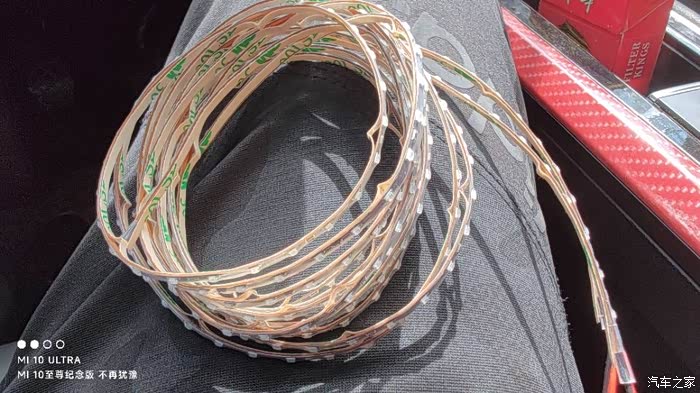

红色防水自带背胶的LED灯条到货，每根1.5米，公两根。

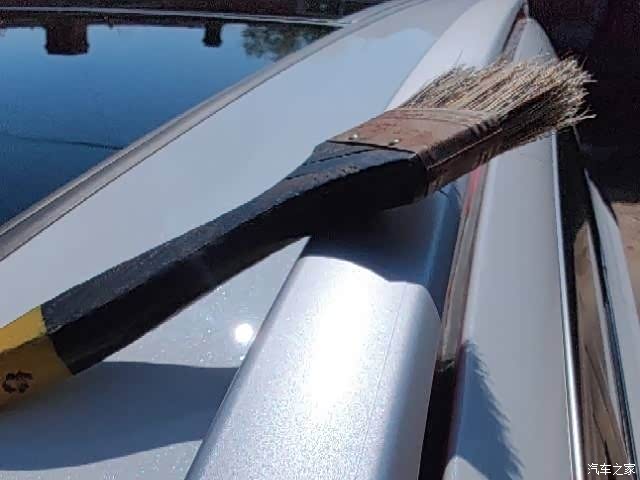

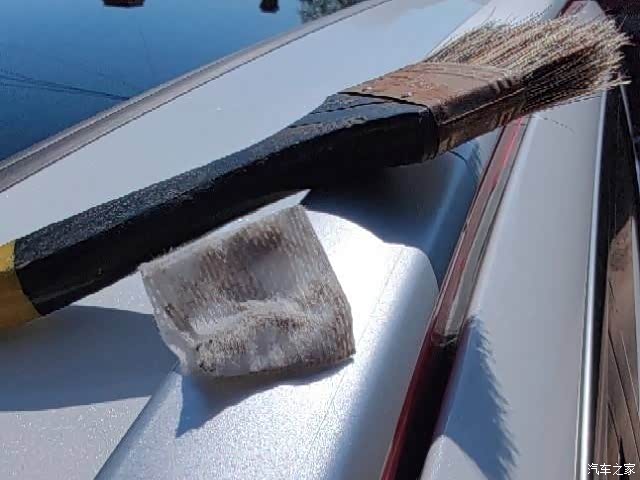

安装前用毛刷清理沟槽里的尘土灰尘

再用酒精片清洁沟槽，便于粘贴牢固

灯条带线一端朝向车尾，红色正极黑色负极，粘贴之前一定要测试一下保证正常点亮

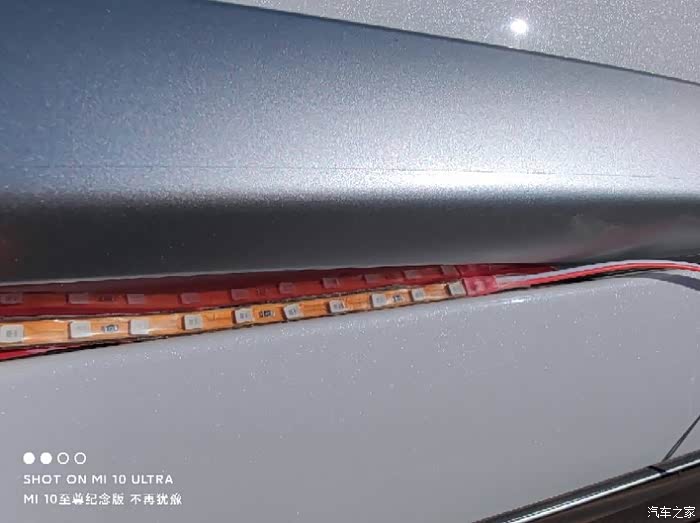

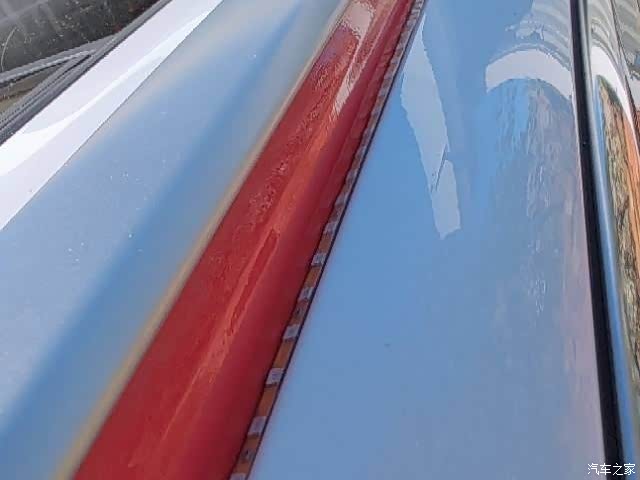

平面粘贴在沟槽里，灯珠向上

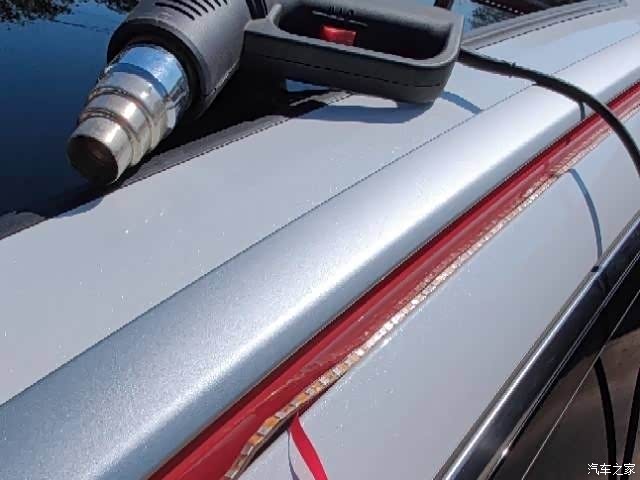

我的行李架侧面粘贴了红色改色膜，这样发光均匀。这个看自己喜欢吧不粘贴也可以。

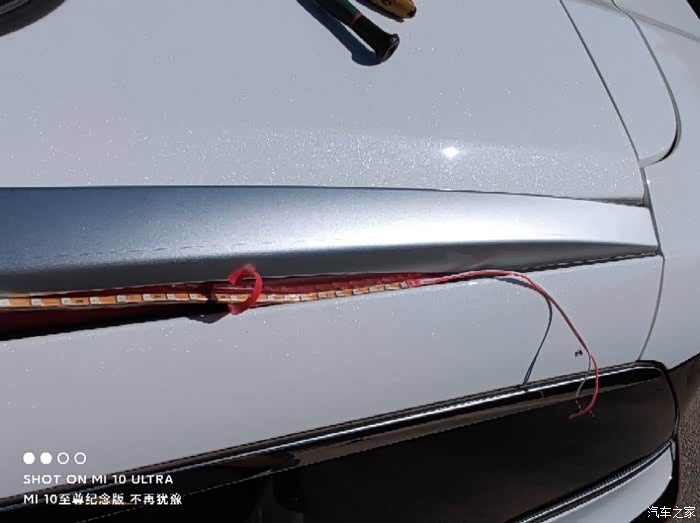

灯条安装完成

灯条自带的电线很短要自己接延长线

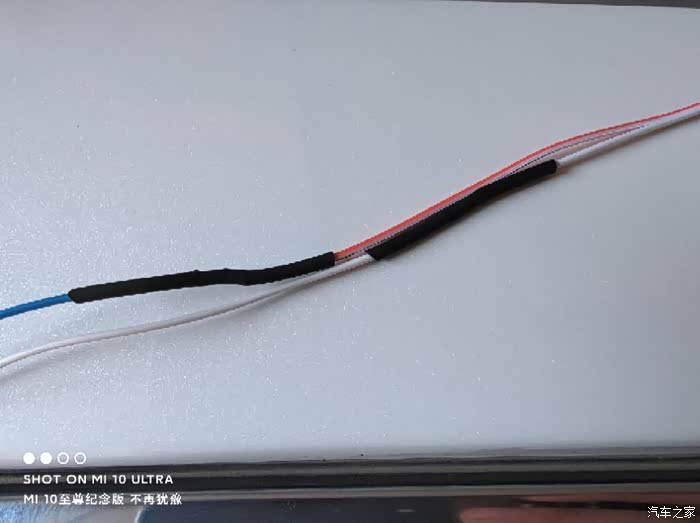

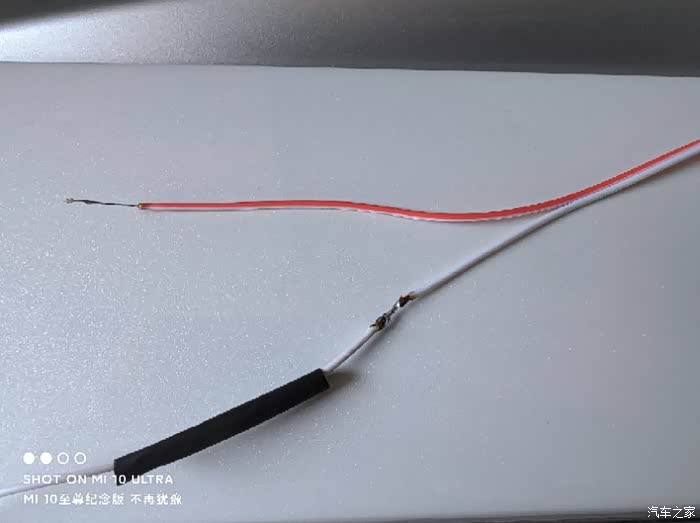

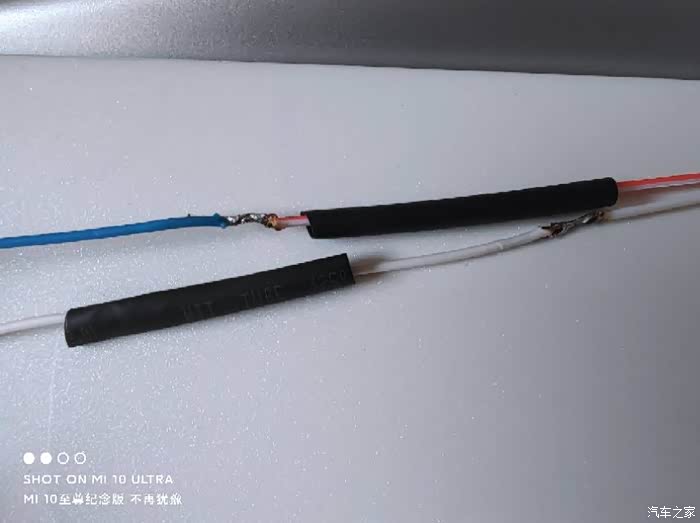

用电烙铁焊接，热缩管绝缘防水

非常完美牢固

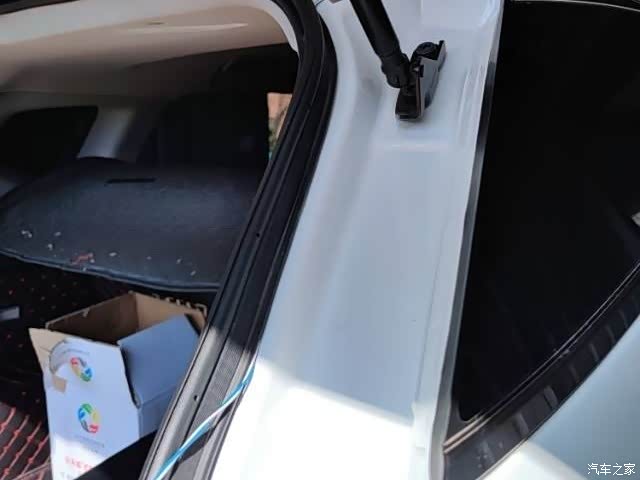

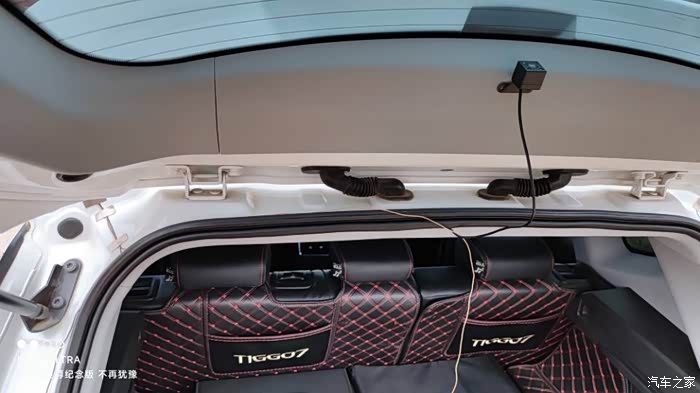

打开后尾门，灯条电线从行李架走线到后备箱胶条里，中间可以用强力粘贴固定电线。

左侧灯条的电线走到上图右侧尾灯位置，可以塞入胶条里隐藏

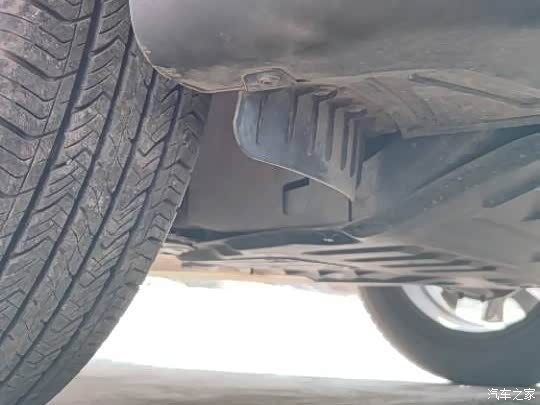

拆卸挡泥板螺丝，取示宽灯电。

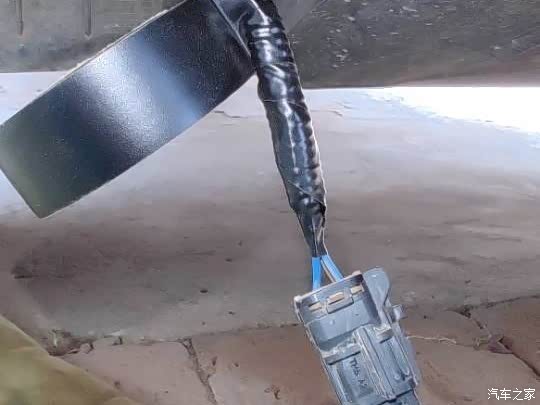

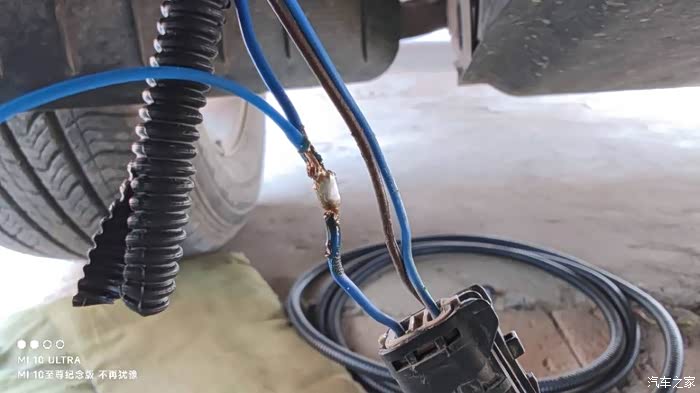

经过测量蓝色线为示宽灯正极，用电烙铁焊接上电线

用绝缘胶布做好绝缘防护

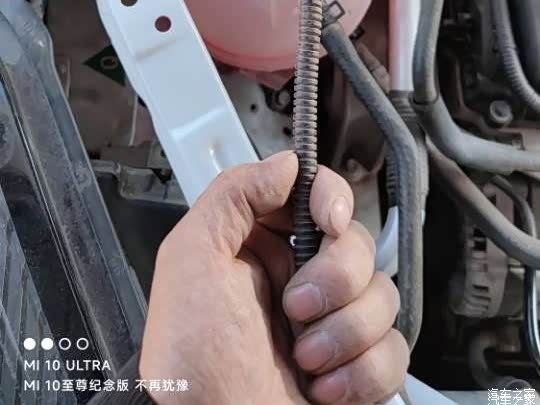

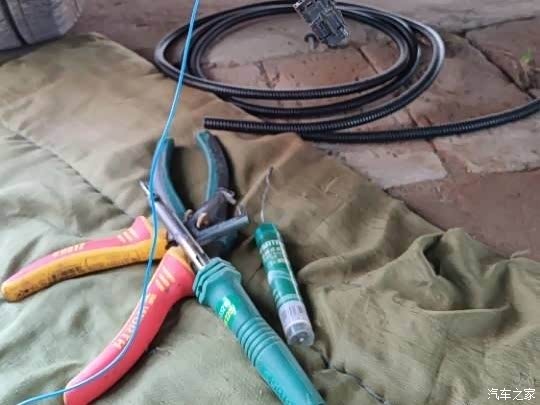

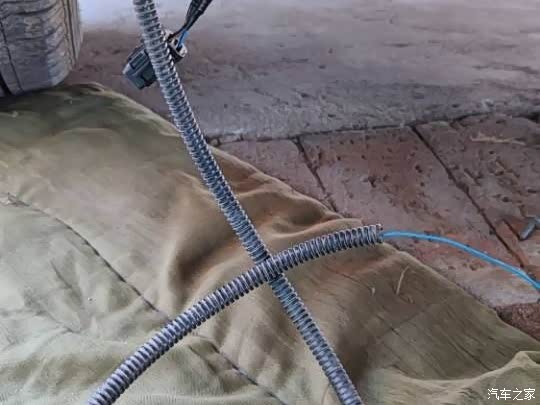

取电的电线穿波纹管防护

把线用黑色胶布固定在原车大线上，然后向上穿进发动机舱

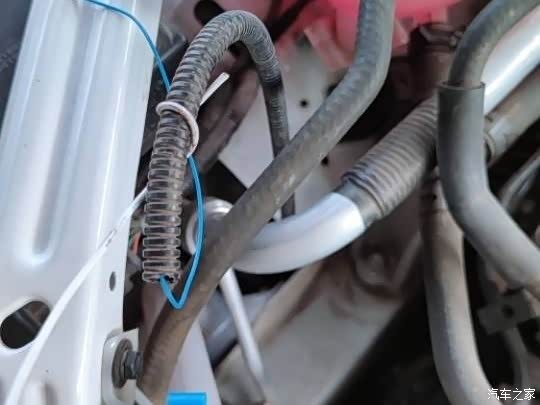

用铁丝穿进发动机舱

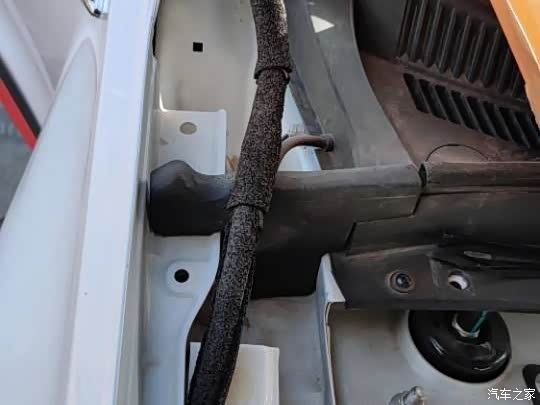

穿进翼子板这段的波纹管最好用海绵包裹避免异响

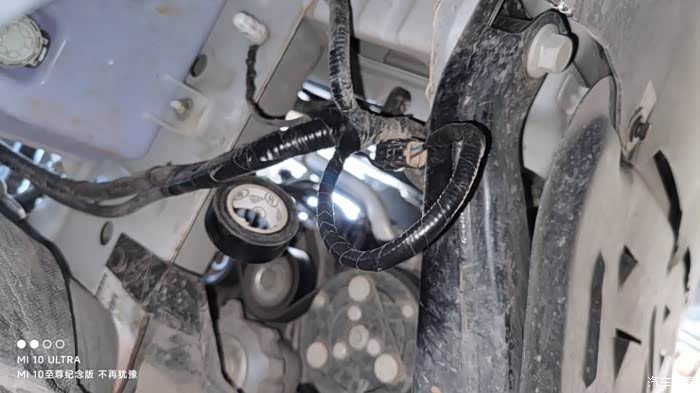

把电线用黑色扎带固定，这样几乎与原车线路一致，根本看不出来。

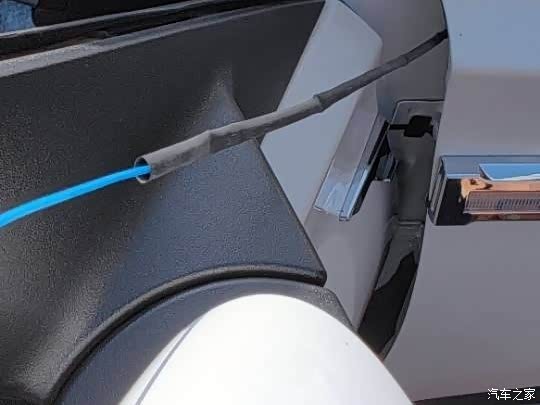

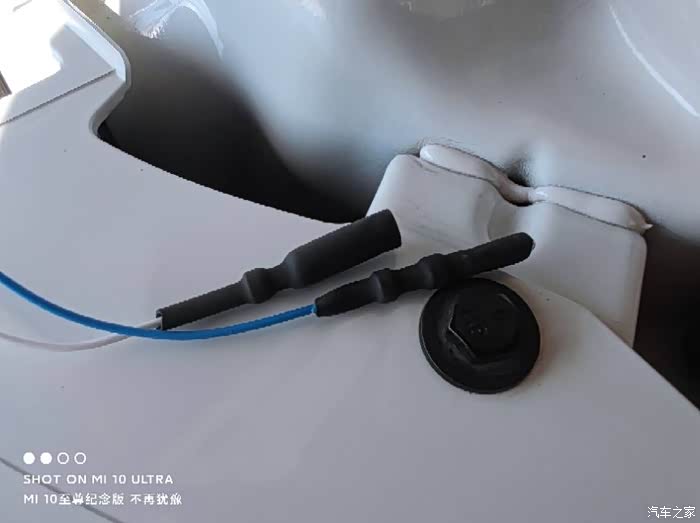

去电的电线，波纹管留在翼子板内，穿出的电线用热缩管防护一下

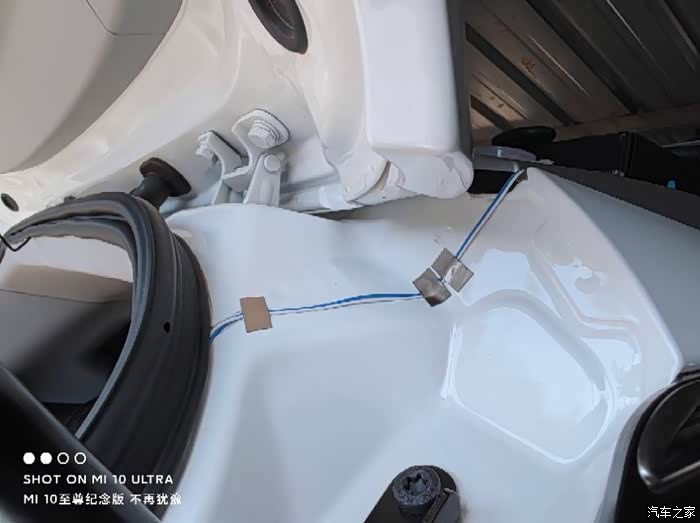

从翼子板穿出，经过车门框，用强力粘贴固定电线

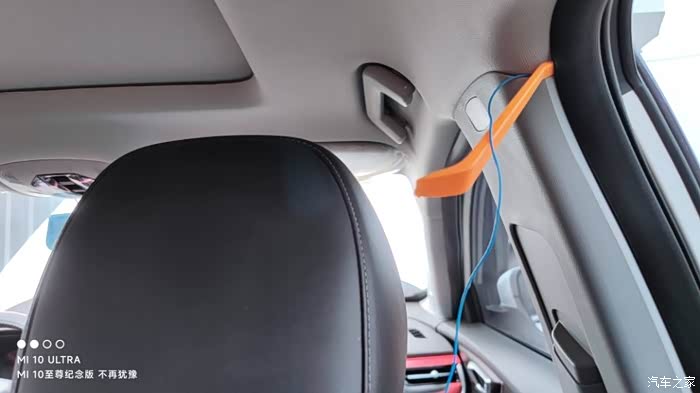

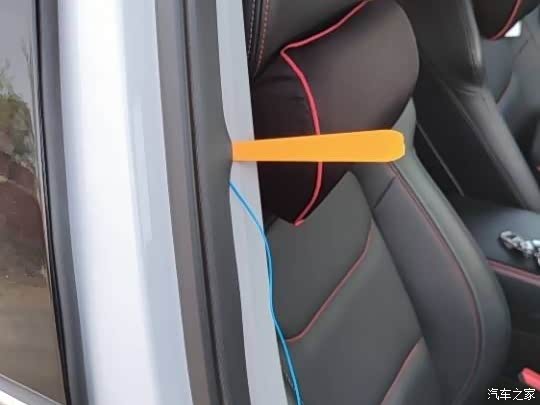

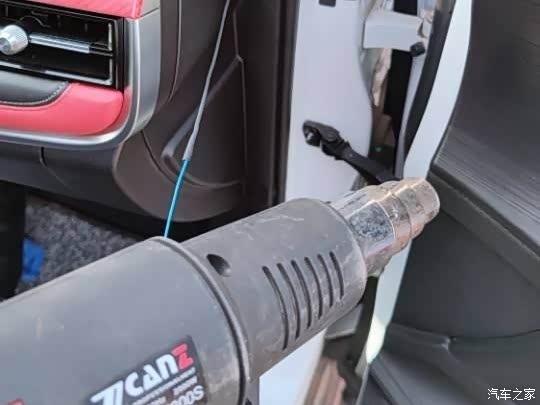

电线经过门框，胶条用热风枪加热一下热缩管按门框形状定位，走线防护

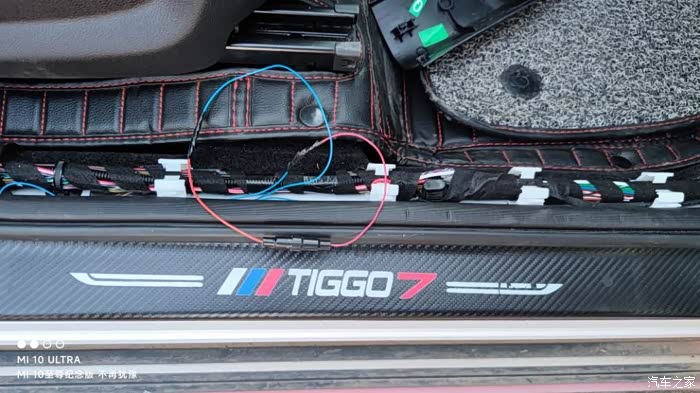

走线到门槛位置，中间加个保险丝，这个位置门槛板好拆卸，便于后期检查或更换保险丝

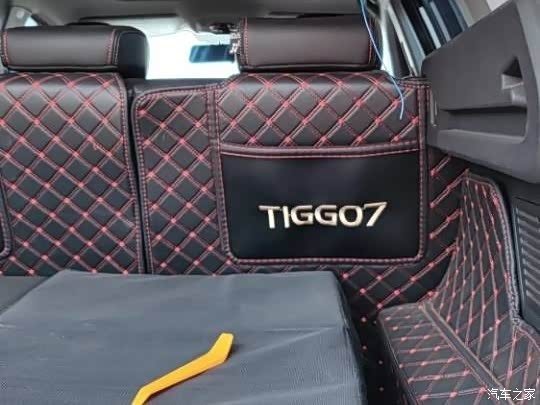

继续向尾门走线，把电线都塞进胶条里隐藏

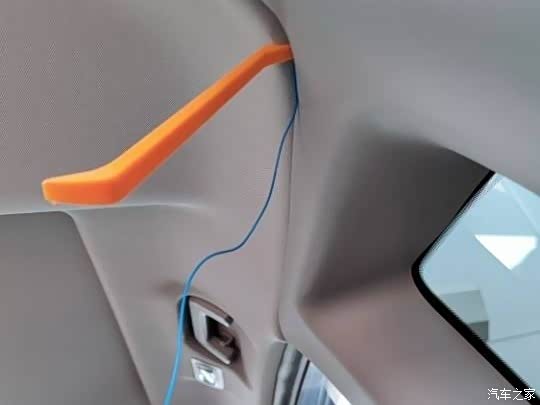

走线很简单沿着护板缝隙塞进去就可以了

最后走到后备箱穿过胶条

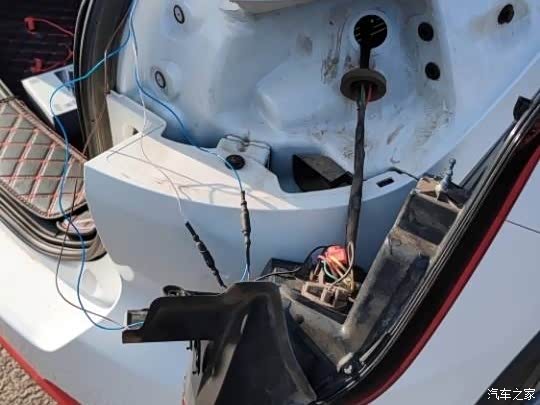

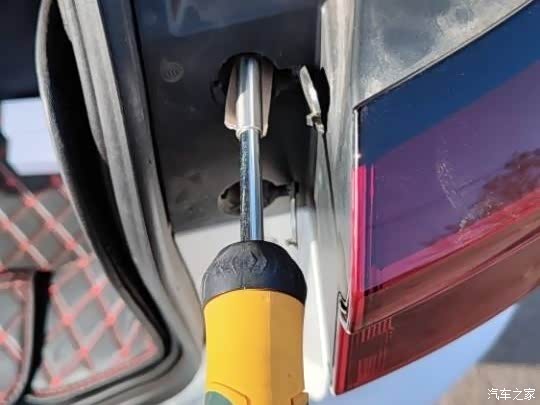

拆卸尾灯，目的是就近找负极搭铁线

最后接线，把左右灯条的正极红色线并到一起变成一根蓝色正极，然后接在从车前面引来的示宽灯正极蓝色线上。
再把左右灯条的负极黑的线并到一起变成一根接在尾灯上的负极搭铁线上就OK了。
然后就可以测试了，开示宽灯左右灯条同时点亮，解锁时灯条也会点亮，锁车以后离开再靠近车辆左右灯条也会点亮非常完美。

有些车友肯定会说为什么不在尾灯取电？我当时测试的思路就是在尾灯取电，但是我这款车的尾灯行车灯正极测试不能同时点亮两根灯条，具体原因不清楚，只能从前示宽灯取电，不相信车友可以自己测试，我也不愿意从前面取电。

我用哈丁插头对接，不虚接，方便拆装非常完美。

写在最后：个人爱好自己动手折腾，改装发光行李架纯属个人喜好，实用美观，安全行车，花最少的。钱能达到自己想要的效果那就是成功的
灯条粘贴在沟槽里，白天并不影响原车的美观效果，夜晚点亮，行车时侧面行李架的光源能实时定位车辆位置，给路人或其它车辆醒目的分辨。本次分享到此结束，欢迎大家评论区一起交流探讨。

注：所有改装都要求有一定动手能力和基本电路常识，切勿盲目跟风，要做到安全不影响原车线路，还有改装灯具一定要在负载的灯具线路上加保险丝，负载的保险丝一定要小于原车保险丝，这样才安全，改装有风险折腾需谨慎，切记切记。
