为K5加装原厂蓝牙教程 -- 之CD机改造和蓝牙话筒安装
最近比较忙，没有时间来回复大家的私信，说声抱歉了。
回到这个话题，之前我在帖子里讲到可以为K5 加装原厂的蓝牙，这个原厂是指MOBIS原厂。 不是出自起亚，因为起亚在中国就没有为中低配K5安装过蓝牙。
要解决车载蓝牙的问题，需要：
1. 需要一个有蓝牙功能的车机
2. 安置蓝牙麦克风
首先我们讲第一个问题，蓝牙车机。 这个某宝上有的是各种副厂的DVD导航，不过车友们很难接受这个音质。当然，也有音质好的，价格又是一码事了。呵呵~~两难了。
要解决蓝牙CD机的问题，我之前做过两个方案：
方案A-胜达蓝牙车机+12款K5CD，牺牲了CD功能，改的太厉害，飞线数10根，按键功能也有损失，这个方案不太完美，不适合大家自己动手。
方案B-K4车机+14款K5 CD，得益于MOBIS的ALL-IN-ONE的设计策略（什么。。。不知道啥叫ALL-IN-ONE，请自行百度脑补）。该电路板已预留蓝牙全部电路和元件位，只是阉割了这个功能，可以直接移植元件，然后烧软件的方式激活蓝牙。这个方案电路上改动比较少，按键全部可用，CD机也可用。问题是移植元件同样要用到焊台和热风台，而且元件小数量多，虽然是原厂设计，但是除非你是爱好者或者半个专业人士，否则，真不适合自己动手。
好吧，现在看好像走进死胡同了，但是呢，引用一句经典的话，不抛弃，不放弃--Never give up hope!
方案C-全新胜达车机+K5 14、15款CD机。这个同样要感谢MOBIS的ALL-IN-ONE设计。在此之前，我分析了全新胜达的高配CD机PCB，K4 CD机PCB以及2012款、2014款起亚CD机PCB。
从布局和功能上来说全新胜达的CD机和2014、2015款的K5 CD最为接近。除了布局有点变化，功能模块都一样。K4的CD机呢，在全新胜达的CD机的基础上加了TECHWELL显示控制芯片，实现了彩屏和触摸控制功能。
好了，扯远了，全新胜达的蓝牙CD机某宝上有卖，不要问我链接，避免被说做广告。买的时候注意有蓝牙版和非蓝牙版，区别是“Bluetooth”标识和“PHONE”按键，有则是蓝牙版的。还有一种高配CD，带彩色触摸屏的，不要买，屏接口不一样。面板上的区分可以参考附图。
买回来之后，如果你的车是2014款、2015款的CD机，那挺好，请先把CD机拆下来。 如果你的车是２０１２款－２０１３款的，请去TB上买K5 2014款、2015款CD机＋面板。
然后还需要买电容型麦克风和2毫米母头的杜邦线，线是2pin母头的，建议多买几根备用. 麦克风要买带自粘座了，线要至少1.5米长，插头型号无所谓，反正要剪断的。
以下是制作麦克风的过程：
1.先要把麦克风线的插头接剪了，从靠近插头的位置剪。剪断后可以看到一般是两芯的线，也就是把外皮剥了有两根线。
2. 然后接到买的2PIN的杜邦线上，如果不知道正负，可以随便接，有条件最好焊上，后面测试一下，如果无声，正负对换一下即可。
3. 麦克风的线一般来说如果是一根内芯+屏蔽线，内芯都是正极，屏蔽是负极。如果是两根线，一般红的是正极，黑的或者白的是负极
杜邦线如附图，可能是带外壳的，记得把外壳拆了。没外壳的也可以，记得要2毫米宽度的。因为后面要插到车载CD机后的插头中。
如果有条件，建议大家先买一套K5CD机的尾线，用电脑上的ATX 12V电源在家先测试好了再装车。
尾线的插头定义如附图，注意麦克风的正负极。
CD机的改造如下：
1. 拆除K5 CD机的面板，注意只能用2014款、2015款的。拆的时候周围有螺丝和卡子，先拆螺丝，卡子用小号的一字起子，稍微一翘就顶起了。这个有点技巧，因为卡子是4个方向都有的，要一个方向接一个方向的拆开，拆的时间使一点力气向外抠，一个面全面卡子都翘起后，再翘其他面的。全部翘起后稍微向前一拉就开了。注意了，面板和机身间有一根排线，排线要从机身侧拆下来，拿镊子挑起接口卡子，向上拿出排线即可。
2. 拆除全新胜达CD机的面板，方法同上。
3. 拆除全新胜达的前金属支架面板。
4. 拆除K5 CD机的前金属支架面板。
5. 把K5CD机的金属支架面板，移到全新胜达的机身上，注意把所有的螺丝上全了。
6. 把K5CD机面板排线接到刚刚装好的机身上，注意要压好卡子。
以下是测试工作：
7. 装好K5CD机的面板，通电测试一下，测试屏幕和按键。一般不会有问题，如果屏幕亮度太高，出现拖影，可以通过调整屏幕背面电路板上的电位器来降低亮度，电位器上有封胶，去除后轻轻调整。
8.如果一切正常，则上好螺丝，接上尾线，通电试机。
9. 如果试机OK，接上尾线，接好音箱，麦克风的线先不要焊上，把线拧上即可。
10. 手机打开蓝牙并搜索，找Santa Fe，并连接。
11. 连接成功后，可以使用蓝牙音乐和电话，可能会同步通信录，同意即可。
12. 移植完后，K5的AM和MEDIA两个按键定义会有变化，AM变为MEDIA，MDEIA变为PHONE，稍微适应一下即可，其他按键定义不变。
13. 通过蓝牙电话拨出，验证麦克风的正负极是否正确，如果不对，对换两根线即可。记下正负极，并找另一对杜邦线焊好，标识好正负，等待装车。
以下是安装过程：
14. 如果所有的验证都通过，即可装车，我已测试了一个月，没有任何问题。麦克风可以粘在驾驶侧头顶挡风玻璃上，或者是方向盘下和仪表盘的之间空间，总之要适合拾音的处置。
15. 拾音器装好后，把尾线对应正负极插到车机的尾插里---一定要注意正负，然后用电工胶带把麦克风的线和原尾线绑在一起，增加强度。另外在走线的过程中也要固定麦克风线，以免产生不必要的异响。在最终固定麦克风前，请先测试一下，如果没有声音要看：
A.杜邦线有没有插到位，要使劲要使劲，要深入深入！！！
B.正负极对不对？
16. 胜达的车机还原后会出现屏幕亮度不足的情况，也可以通过调整屏幕后的电位器来调整，注 ---- 本人没有试过。 :-) 这个CD机没有其他用途了，或可以改成家用CD机。
好了， 至此全部的过程都结果了。MOBIS“原厂”的K5 蓝牙CD机出厂了！
祝大家好运！
回到这个话题，之前我在帖子里讲到可以为K5 加装原厂的蓝牙，这个原厂是指MOBIS原厂。 不是出自起亚，因为起亚在中国就没有为中低配K5安装过蓝牙。
要解决车载蓝牙的问题，需要：
1. 需要一个有蓝牙功能的车机
2. 安置蓝牙麦克风
首先我们讲第一个问题，蓝牙车机。 这个某宝上有的是各种副厂的DVD导航，不过车友们很难接受这个音质。当然，也有音质好的，价格又是一码事了。呵呵~~两难了。
要解决蓝牙CD机的问题，我之前做过两个方案：
方案A-胜达蓝牙车机+12款K5CD，牺牲了CD功能，改的太厉害，飞线数10根，按键功能也有损失，这个方案不太完美，不适合大家自己动手。
方案B-K4车机+14款K5 CD，得益于MOBIS的ALL-IN-ONE的设计策略（什么。。。不知道啥叫ALL-IN-ONE，请自行百度脑补）。该电路板已预留蓝牙全部电路和元件位，只是阉割了这个功能，可以直接移植元件，然后烧软件的方式激活蓝牙。这个方案电路上改动比较少，按键全部可用，CD机也可用。问题是移植元件同样要用到焊台和热风台，而且元件小数量多，虽然是原厂设计，但是除非你是爱好者或者半个专业人士，否则，真不适合自己动手。
好吧，现在看好像走进死胡同了，但是呢，引用一句经典的话，不抛弃，不放弃--Never give up hope!
方案C-全新胜达车机+K5 14、15款CD机。这个同样要感谢MOBIS的ALL-IN-ONE设计。在此之前，我分析了全新胜达的高配CD机PCB，K4 CD机PCB以及2012款、2014款起亚CD机PCB。
从布局和功能上来说全新胜达的CD机和2014、2015款的K5 CD最为接近。除了布局有点变化，功能模块都一样。K4的CD机呢，在全新胜达的CD机的基础上加了TECHWELL显示控制芯片，实现了彩屏和触摸控制功能。
好了，扯远了，全新胜达的蓝牙CD机某宝上有卖，不要问我链接，避免被说做广告。买的时候注意有蓝牙版和非蓝牙版，区别是“Bluetooth”标识和“PHONE”按键，有则是蓝牙版的。还有一种高配CD，带彩色触摸屏的，不要买，屏接口不一样。面板上的区分可以参考附图。
买回来之后，如果你的车是2014款、2015款的CD机，那挺好，请先把CD机拆下来。 如果你的车是２０１２款－２０１３款的，请去TB上买K5 2014款、2015款CD机＋面板。
然后还需要买电容型麦克风和2毫米母头的杜邦线，线是2pin母头的，建议多买几根备用. 麦克风要买带自粘座了，线要至少1.5米长，插头型号无所谓，反正要剪断的。
以下是制作麦克风的过程：
1.先要把麦克风线的插头接剪了，从靠近插头的位置剪。剪断后可以看到一般是两芯的线，也就是把外皮剥了有两根线。
2. 然后接到买的2PIN的杜邦线上，如果不知道正负，可以随便接，有条件最好焊上，后面测试一下，如果无声，正负对换一下即可。
3. 麦克风的线一般来说如果是一根内芯+屏蔽线，内芯都是正极，屏蔽是负极。如果是两根线，一般红的是正极，黑的或者白的是负极
杜邦线如附图，可能是带外壳的，记得把外壳拆了。没外壳的也可以，记得要2毫米宽度的。因为后面要插到车载CD机后的插头中。
如果有条件，建议大家先买一套K5CD机的尾线，用电脑上的ATX 12V电源在家先测试好了再装车。
尾线的插头定义如附图，注意麦克风的正负极。
CD机的改造如下：
1. 拆除K5 CD机的面板，注意只能用2014款、2015款的。拆的时候周围有螺丝和卡子，先拆螺丝，卡子用小号的一字起子，稍微一翘就顶起了。这个有点技巧，因为卡子是4个方向都有的，要一个方向接一个方向的拆开，拆的时间使一点力气向外抠，一个面全面卡子都翘起后，再翘其他面的。全部翘起后稍微向前一拉就开了。注意了，面板和机身间有一根排线，排线要从机身侧拆下来，拿镊子挑起接口卡子，向上拿出排线即可。
2. 拆除全新胜达CD机的面板，方法同上。
3. 拆除全新胜达的前金属支架面板。
4. 拆除K5 CD机的前金属支架面板。
5. 把K5CD机的金属支架面板，移到全新胜达的机身上，注意把所有的螺丝上全了。
6. 把K5CD机面板排线接到刚刚装好的机身上，注意要压好卡子。
以下是测试工作：
7. 装好K5CD机的面板，通电测试一下，测试屏幕和按键。一般不会有问题，如果屏幕亮度太高，出现拖影，可以通过调整屏幕背面电路板上的电位器来降低亮度，电位器上有封胶，去除后轻轻调整。
8.如果一切正常，则上好螺丝，接上尾线，通电试机。
9. 如果试机OK，接上尾线，接好音箱，麦克风的线先不要焊上，把线拧上即可。
10. 手机打开蓝牙并搜索，找Santa Fe，并连接。
11. 连接成功后，可以使用蓝牙音乐和电话，可能会同步通信录，同意即可。
12. 移植完后，K5的AM和MEDIA两个按键定义会有变化，AM变为MEDIA，MDEIA变为PHONE，稍微适应一下即可，其他按键定义不变。
13. 通过蓝牙电话拨出，验证麦克风的正负极是否正确，如果不对，对换两根线即可。记下正负极，并找另一对杜邦线焊好，标识好正负，等待装车。
以下是安装过程：
14. 如果所有的验证都通过，即可装车，我已测试了一个月，没有任何问题。麦克风可以粘在驾驶侧头顶挡风玻璃上，或者是方向盘下和仪表盘的之间空间，总之要适合拾音的处置。
15. 拾音器装好后，把尾线对应正负极插到车机的尾插里---一定要注意正负，然后用电工胶带把麦克风的线和原尾线绑在一起，增加强度。另外在走线的过程中也要固定麦克风线，以免产生不必要的异响。在最终固定麦克风前，请先测试一下，如果没有声音要看：
A.杜邦线有没有插到位，要使劲要使劲，要深入深入！！！
B.正负极对不对？
16. 胜达的车机还原后会出现屏幕亮度不足的情况，也可以通过调整屏幕后的电位器来调整，注 ---- 本人没有试过。 :-) 这个CD机没有其他用途了，或可以改成家用CD机。
好了， 至此全部的过程都结果了。MOBIS“原厂”的K5 蓝牙CD机出厂了！
祝大家好运！

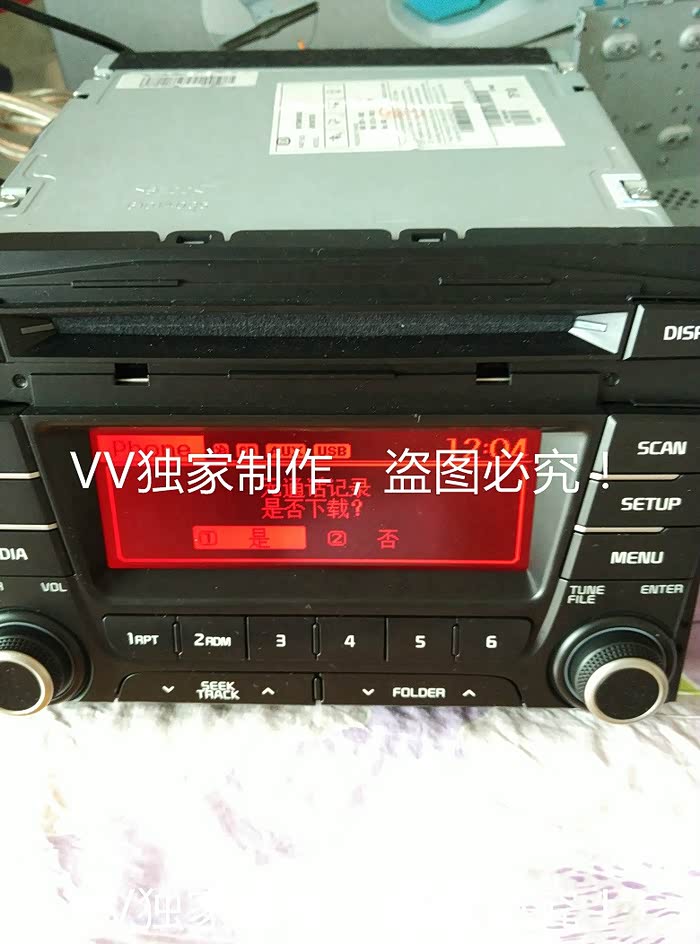

制作好的CD机
制作好的CD机

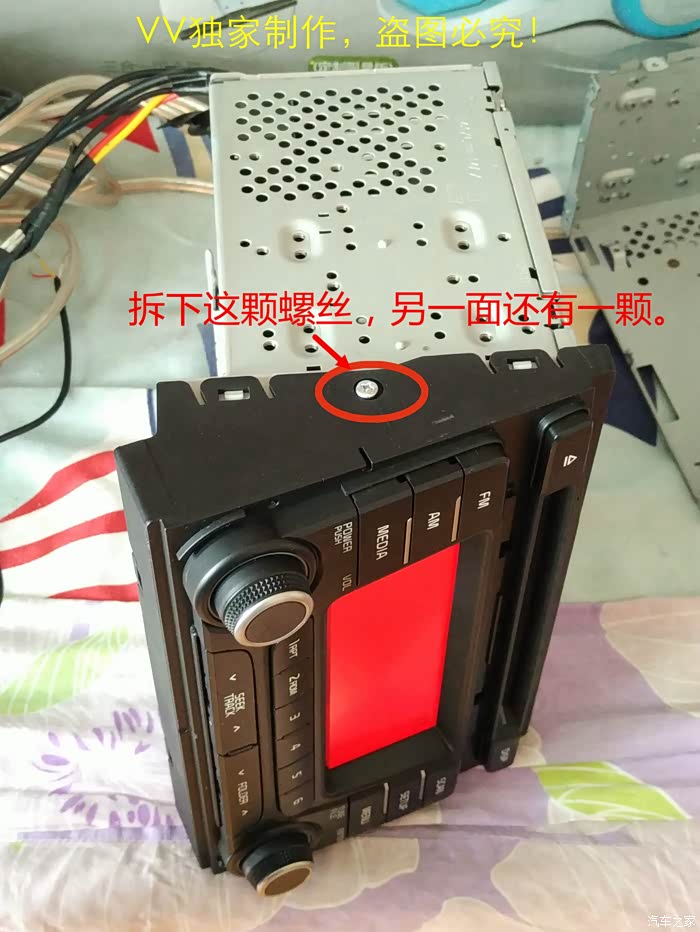

拆两侧的螺丝

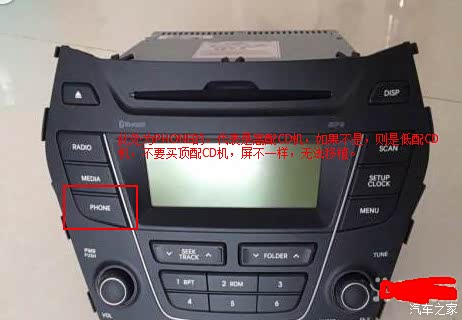

全新胜达蓝牙CD机

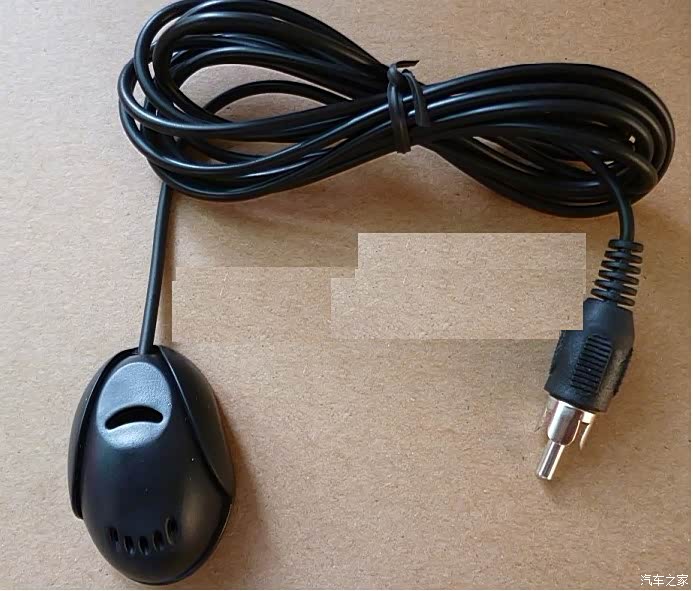

麦克风，要自粘的，插头无所谓喔

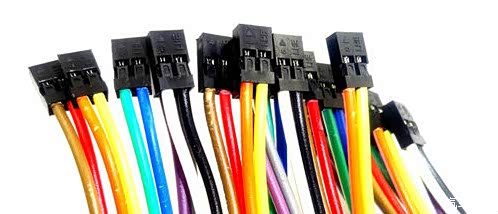

杜邦线，要2.0毫米，2 PIN的。

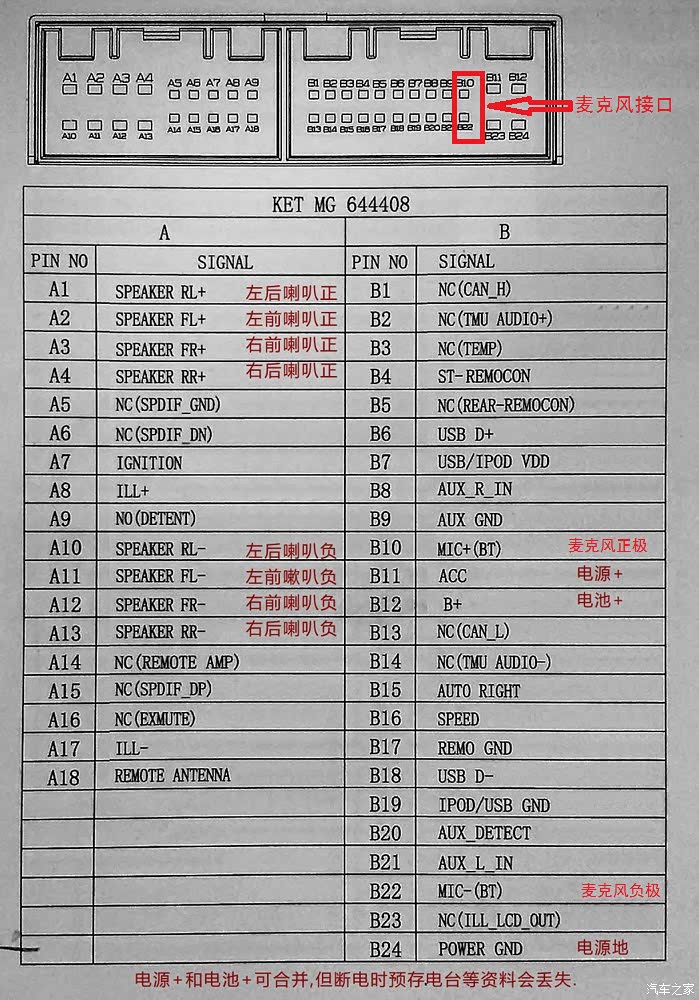

CD机尾线接线图，注意MIC风的两个位置的正负极

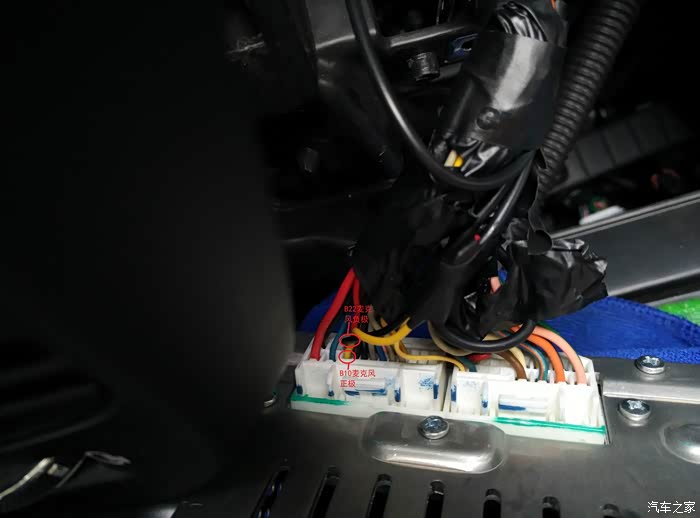

这是车上性线的的图片，记得用电工胶扎好线！

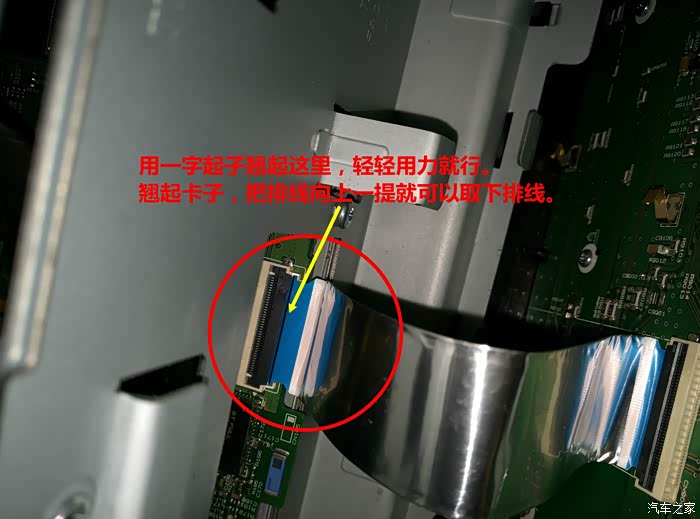

取面板排线

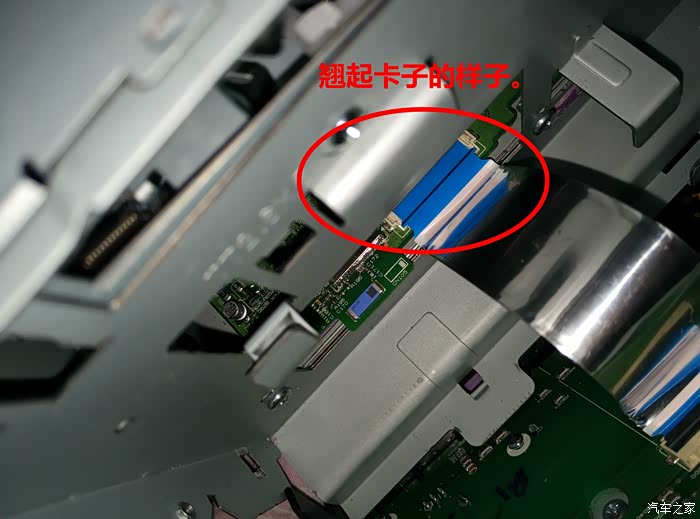

取面板排线
