新英朗装导航作业

收到的快递，卖家分开寄，虽然路程远，但是完好无损

导航主机包装

开拆 先把驾驶位一侧盖板拆除  副驾驶位要用六角螺丝拆一颗螺丝。

开锁和ESP 开关要用原车的，拆下

装上导航配套的按键板

原车主机 看着就垃圾 也不知道厂家怎么想的  就这个导航难装  要把中控面板拆了  都怪这个尺寸太小

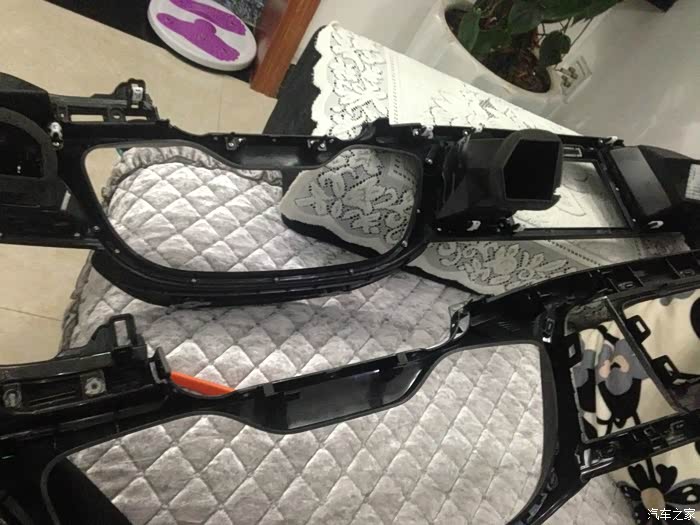

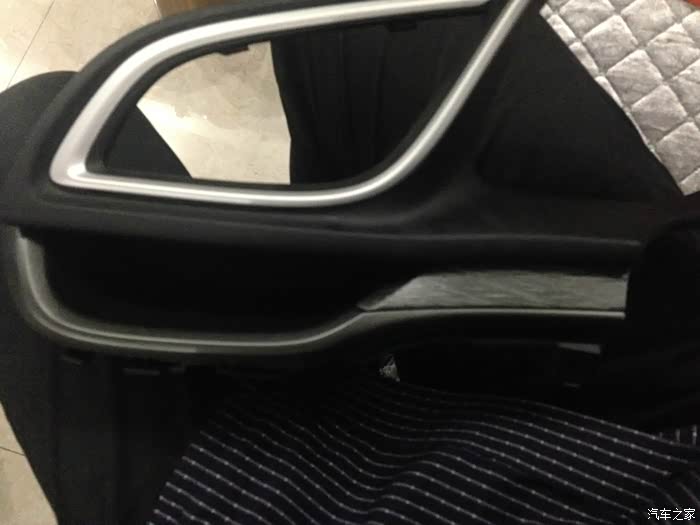

面板框最难拆的就是这个   背面被通用直接烧了融化了粘在上面 拆的时候费了好大的劲。

拆空调出风口 ，下雨了  转战室内

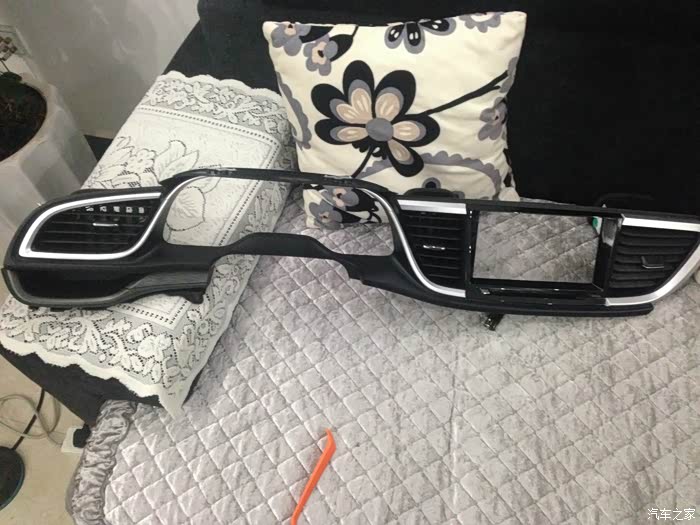

装好的样子

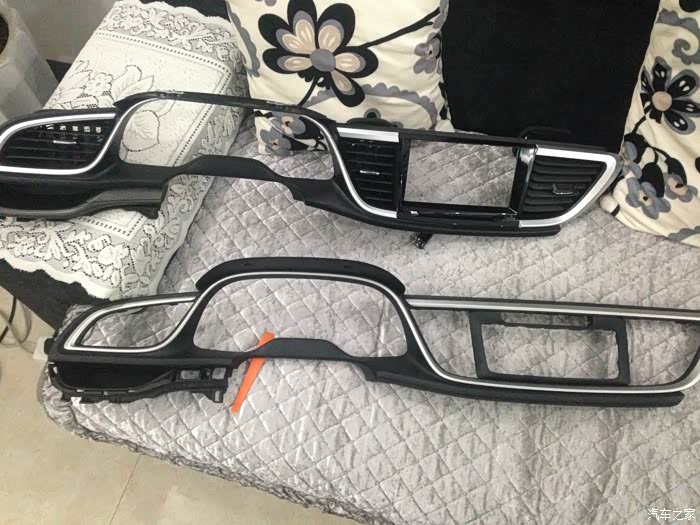

对比

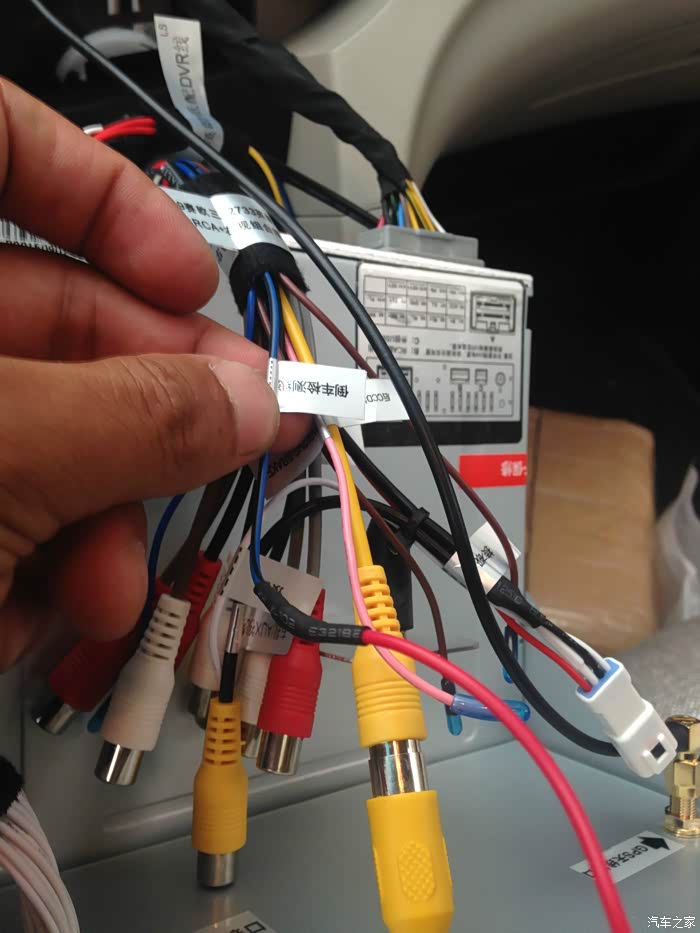

接线很简单，原车插头插上，倒车视频接后视，还有根线是接原车OBD 因该是控制车载电脑和开关门提示以及倒车辅助线之类的功能。看到视频线有前摄像头 左 右 摄像头 难道支持360，都怪卖家没说清楚，不然再买几个摄像头 装360了。对了 还有行车记录接口 ，接那种没有屏的记录仪的。

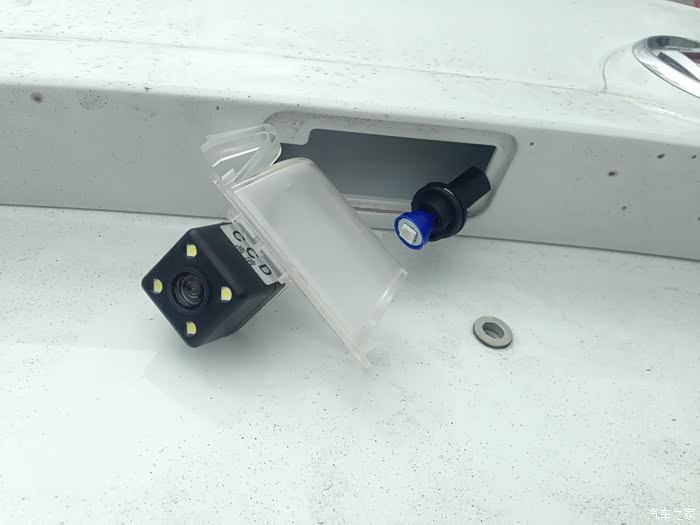

倒车摄像头  我装的是左边，右边找不到穿线的洞  顺便把牌照灯换成LED的

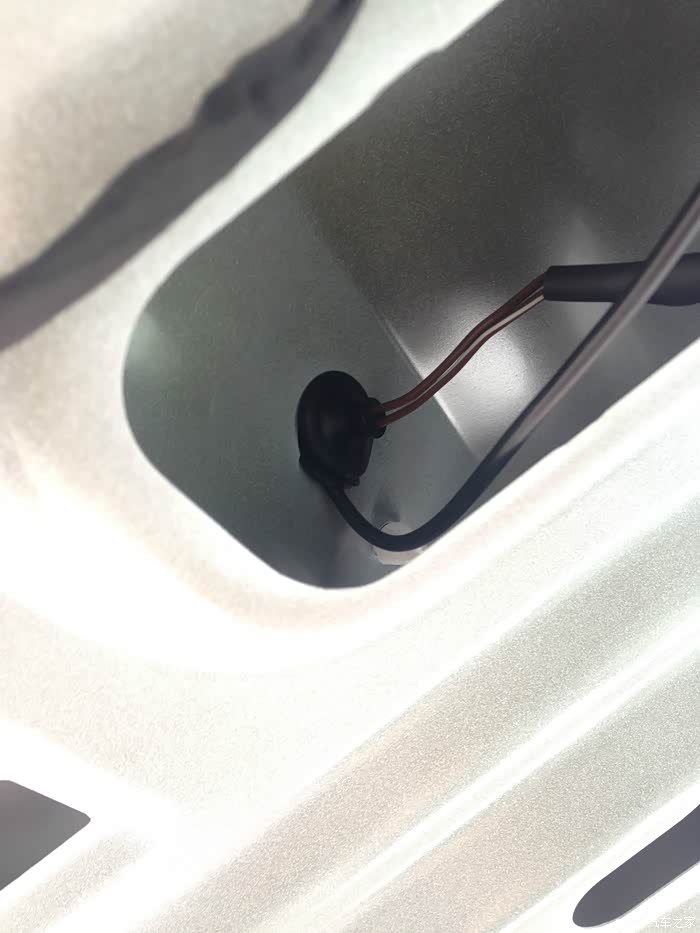

倒车摄像头的线从这个洞里穿出

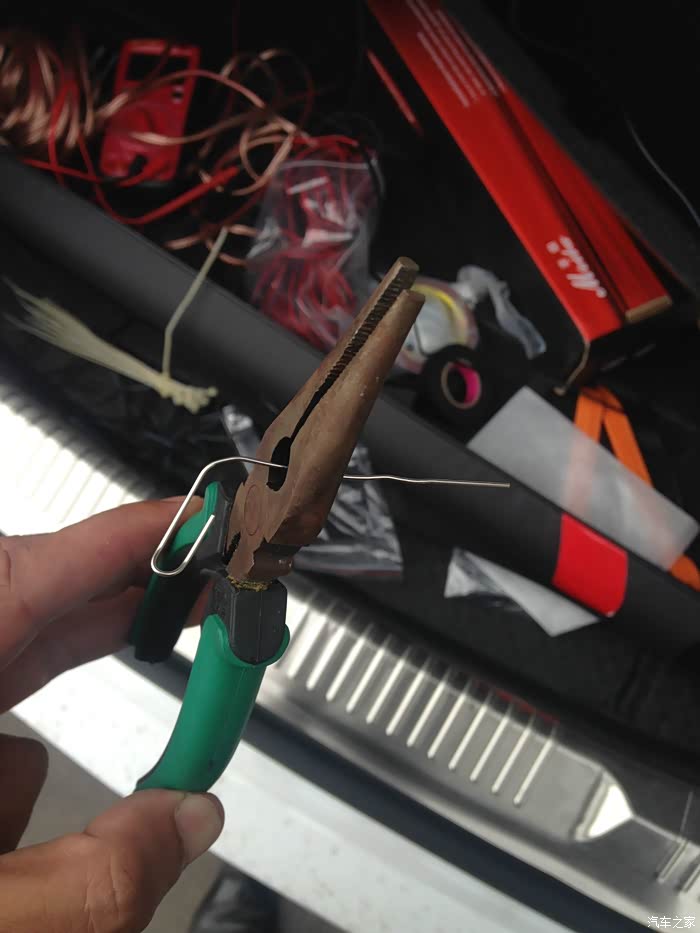

接下来是后摄像头无损取电，找一颗回形针 ，剪断

倒车取电线接到回形针上

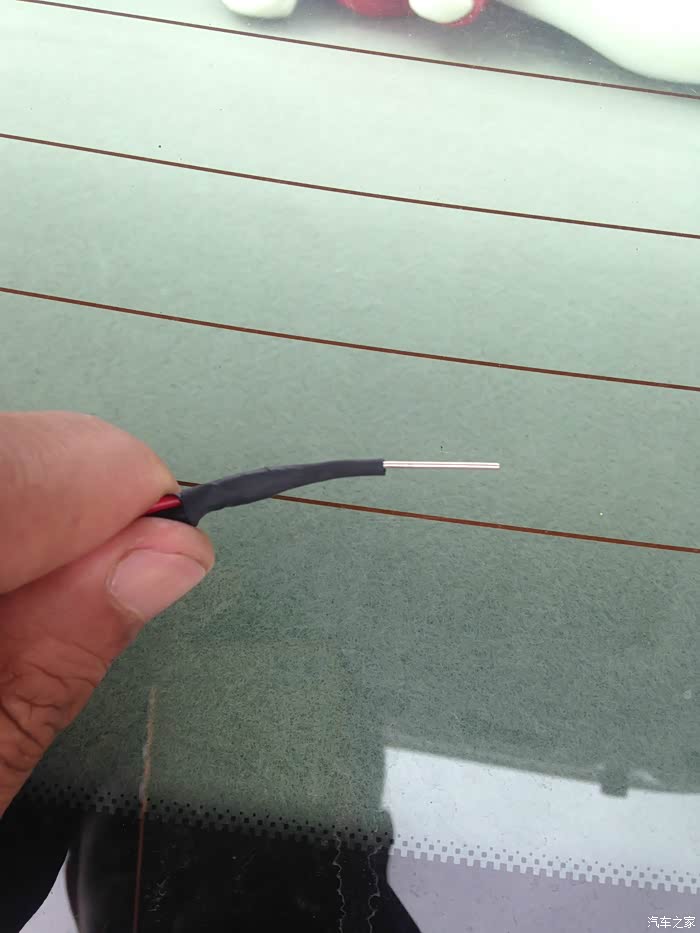

套上热缩管

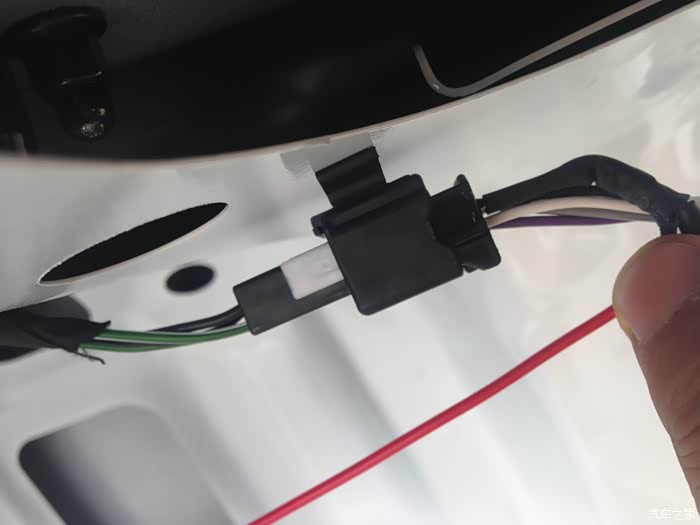

右侧倒车灯白线无损取电，插进去就可以了

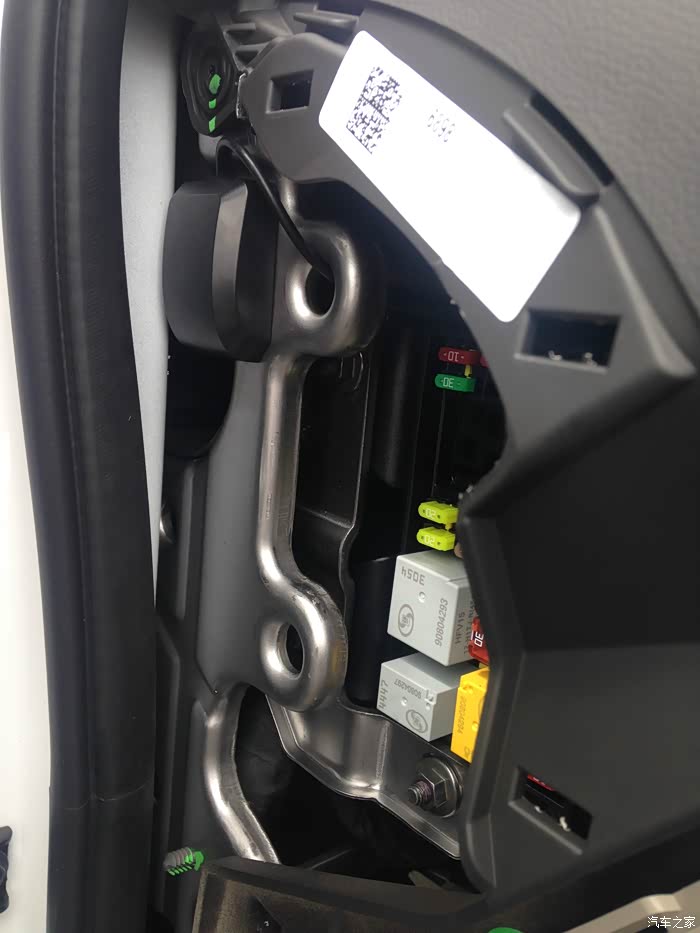

GPS天线直接放主驾驶侧，放仪表台上太丑了 放此处11颗星

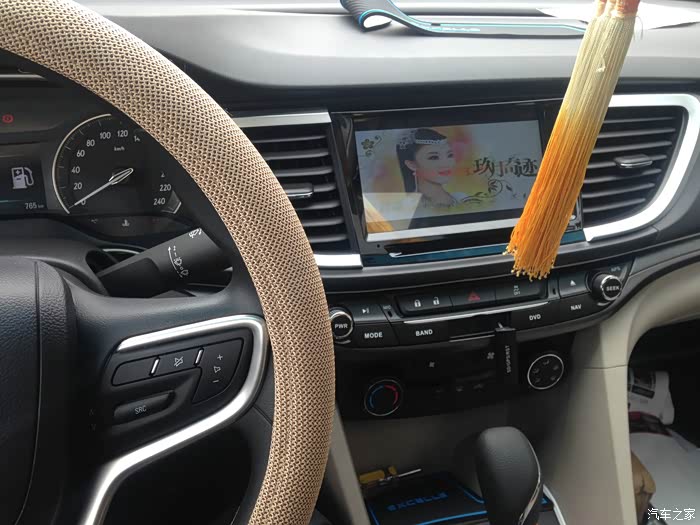

最后完工图

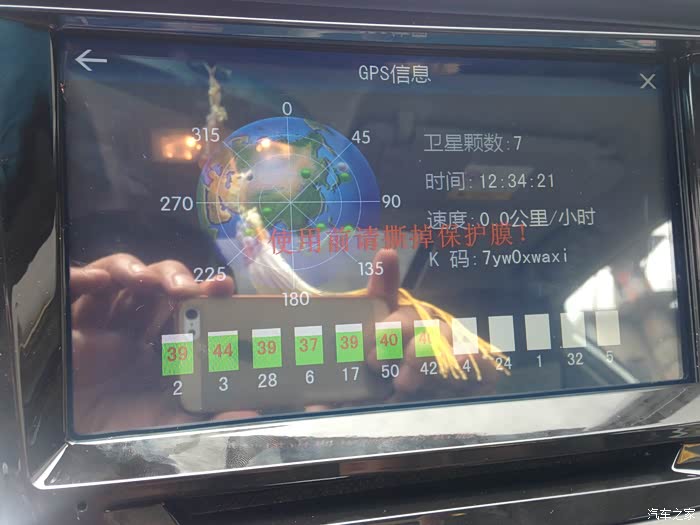

车库内信号7颗  不错



由于一个人操作，所以照片有的不是很详细  如果有相同DIY的朋友遇到问题可以咨询下  因为拆得太费力  还好有拆车神器 不然真的只有到外面去装了
