旗云3音响改装篇（换CD/高音/后背箱6.5寸，奇瑞CD改家用）--申精

CD机头篇：

之前看到车友 乡下阿土仔改的斯巴鲁森林人CD机头（歌乐代工），花点小钱就可以拥有倒车影像+关键是蓝牙免提（一个好的蓝牙耳机也要300-500，现在开车打电话是违法的）+大功率CD机头（据说低音部分下潜的不错，还有专门的低音输出接口），所以一直心动，后来看到其他车友改装后又缝隙，又有点犹豫了，后来一想，有缝隙找东西遮蔽不就好么！于是有了以下淘宝订单：

为了安全起见，我打算作无损改装，所以一起淘了奇瑞CD机头（1母头1公头）2根，大家肯定要问那整那公头线干嘛？

呵呵，标题不是说了么要改家用音响的，此话先不表，先谈车子上的！

等了几天终于全部到货，本来想自己DIY，后来看看要割面板，还要打磨机头支架，选了个周末到昆山昆北路--奥特卡汽车用品店，本来电话里说50手工的，到现场看了工程不小，要100，其实不贵的，150都应该的，耗时约2h，以下为施工进程：

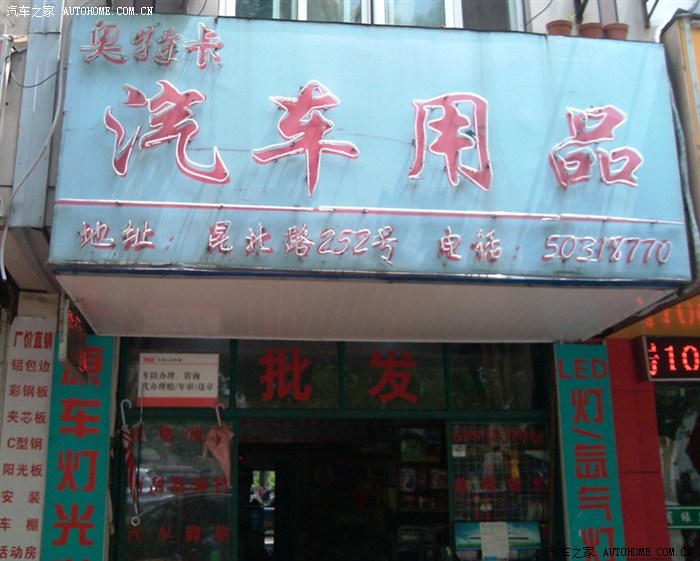

叙说之前帮奥特卡（小店不大，但是老板很热诚）做个广告，以表谢意，圈版手下留情哦！

1. 拆饰板（拆的急，没拍借用车友图片）

从边上撬开

松螺丝

取饰板

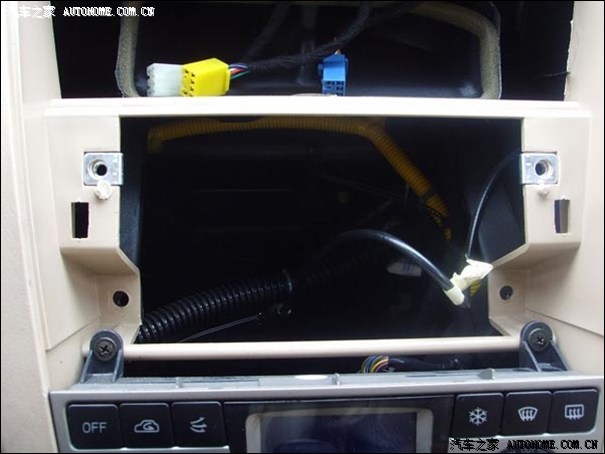

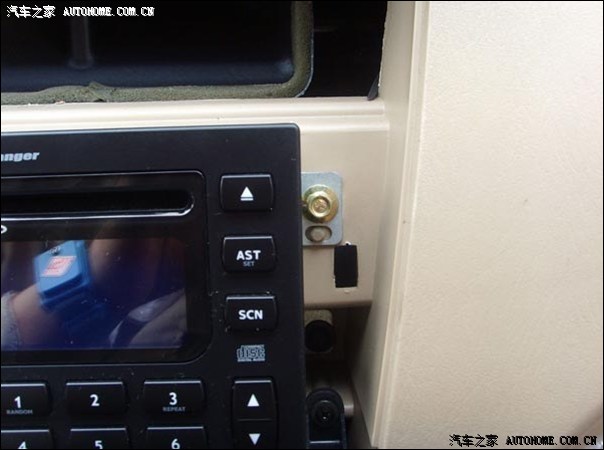

2. 取松CD机头支架螺丝，取出CD机头

2. 饰板切割打磨

呵呵老板亲自上阵了

精修

接线试机，呵呵看到兰色泡棉了么？那个是防震的避免后续行车颠簸过程中接口在车体内碰撞摩擦发出异响。

奇瑞机头尾线接线说明

接线说明：
黄色：长电 黑色：地线
橙色：小灯 红色：ACC钥匙电
蓝色：天线控制 蓝/白：功放控制
白色:左前喇叭正 白/黑：左前喇叭负
灰色：右前喇叭正 灰/黑：右前喇叭负
绿色：左后喇叭正 绿/黑：左后喇叭负
紫色：右后喇叭正 紫/黑：右后喇叭负

森林人机头电源喇叭线接线说明：
黄色：12V长电正 黑色：地线负
橙色：小灯正 橙白色：小灯控制负

红色：ACC电源开关
白色:左前喇叭正 白/黑：左前喇叭负
灰色：右前喇叭正 灰/黑：右前喇叭负
绿色：左后喇叭正 绿/黑：左后喇叭负
紫色：右后喇叭正 紫/黑：右后喇叭负

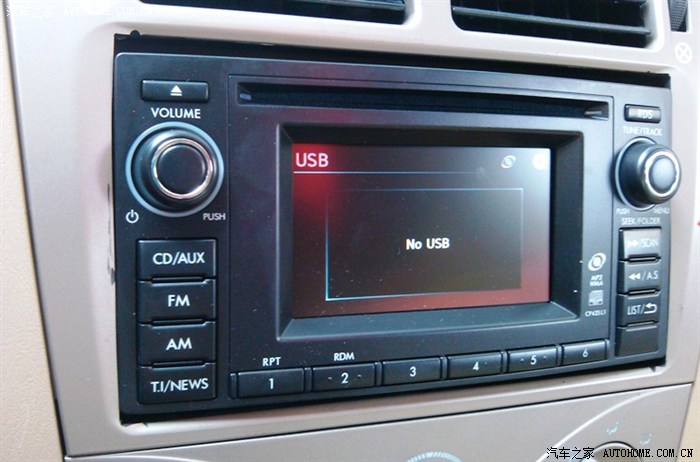

除了U盘播放，其他功能OK

准备安装，发现森林人的支架和旗云3不搭配，还要从原车CD机头上卸。

由于孔位结构不一样，原车CD2侧支架还要打磨，奥特卡的小兄弟弄这个费了不少功夫：

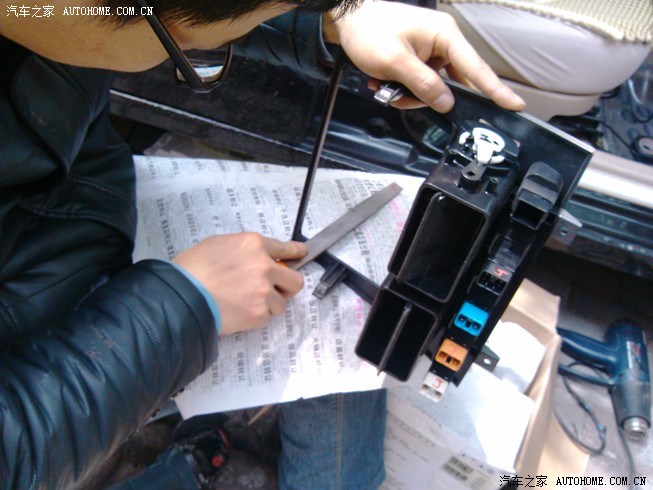

  打磨支架

  安装支架&CD机头

装好后效果，大伙看到了没，超级丑陋啊，上下有缝隙，原车漆也被磨掉了，露出黑色底材。

呵呵，本人毕竟是做笔记本电脑外观件的，处理这点问题好说！

如果在CD面板周围贴上装饰板，或者贴纸不就O了么？

想了几天，最终定下用薄的铝板来装饰，备选厚度 0.8mm，0.6mm,0.4mm，考虑到上下接缝和台阶（专业叫step中文段差）问题，所以选0.4mm厚度的。

五一期间抽空量了下尺寸，画了以下2张草图

呵呵，为什么2张呢？

本人热心肠（绝不吹牛），在买CD机头就说要帮车友乡下阿土仔 弄一块装饰板的！

呵呵，不多屁话了，直接上图(图是在power point 里瞎弄的非专业勿要取笑)

A图是我的

B图是阿土兄弟的，他帖子里他的机头是紧贴面框下边缘的，所以我把内框向下位移了3.5mm.

图纸然后发给我兄弟(之前的一个供应商，大家谈得来，交往久了就成了兄弟)，要求各打样2PCS。

昨天5/07说好了，让我去看看效果

我看了是有拉丝的铝板，本来是打算让他直接用激光直接镭雕阳极好的铝板的，但是由于激光行程的问题，中间会有接口地方不是直线，所以更改加工工艺流程：

原来：铝板-拉丝-阳极上色-割挂点-激光镭雕-成品

现在：铝板-拉丝-线割-阳极上色-割挂点-成品

呵呵兄弟告诉我，颜色可选，我选了和原厂相似的颜色，让他们阳极车间的师傅帮忙调颜色色板如下：

 红色框里的颜色就是我选的，让他们师傅调色在这2颜色之间就差不多了

今天下午5/08 兄弟打电话来，说阳极好了！

赶紧驱车赶过去，等回来拍照片天色有点晚，效果差点

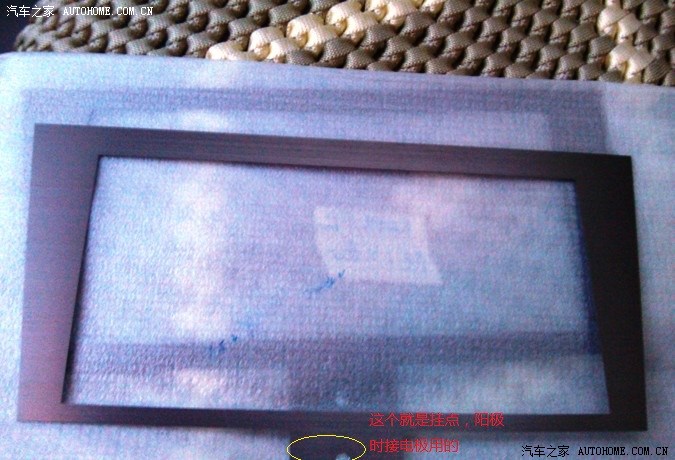

初步试装效果，还没弄背胶呢！

呵呵，我兄弟想的周到，连专用背胶都帮我准备了：

今天苏州下雨，早上起来拍了一张套上CD（效果一般光线不足，没加背胶待晴天温度高时贴，效果好），整体还是不错，金属感还是比较强的！
