新世代13款天籁2.0舒适版改装公爵原厂顶配通风加热座椅
上篇帖子后续给大家挖了一个坑，今天就补上。闲话少说，书规正传！

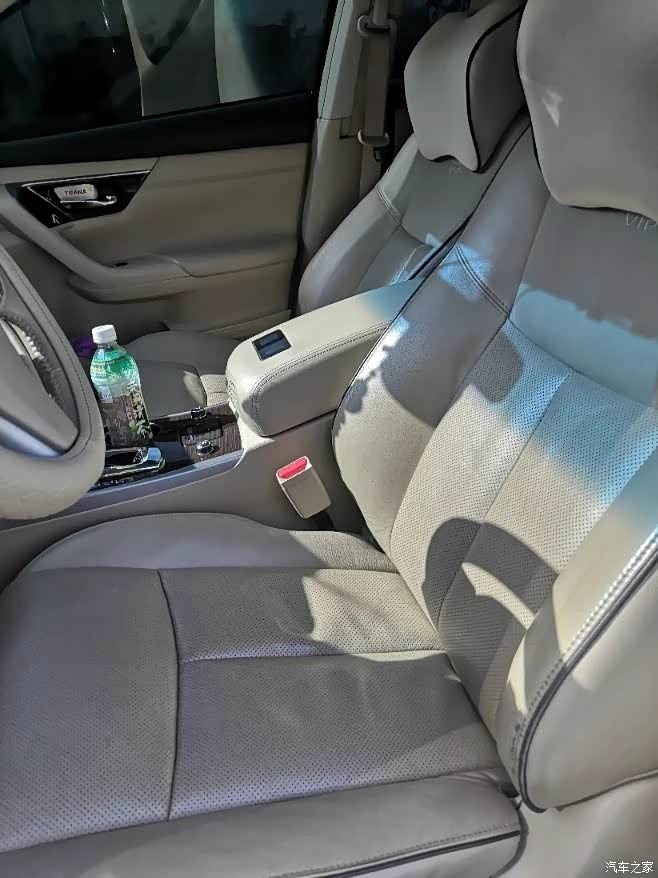

主驾座椅

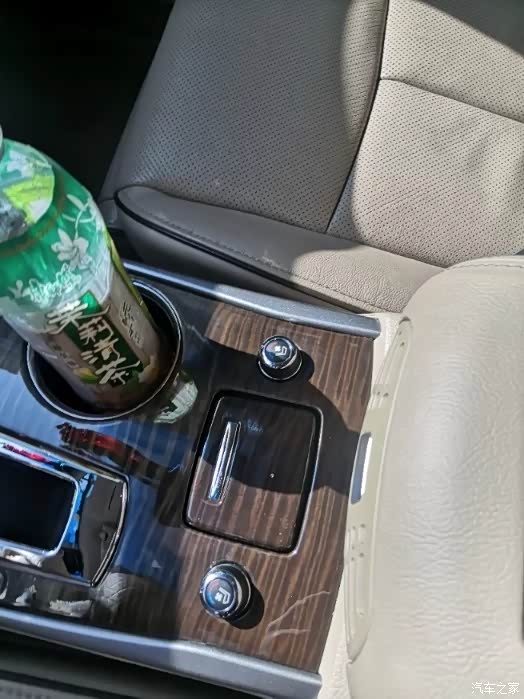

主副驾通风加热开关按钮

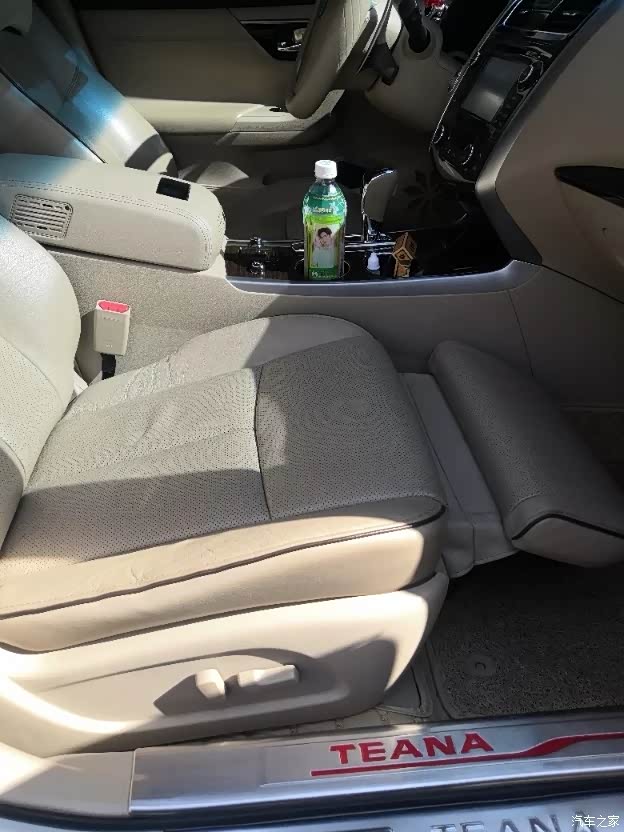

副驾座椅（腿托)

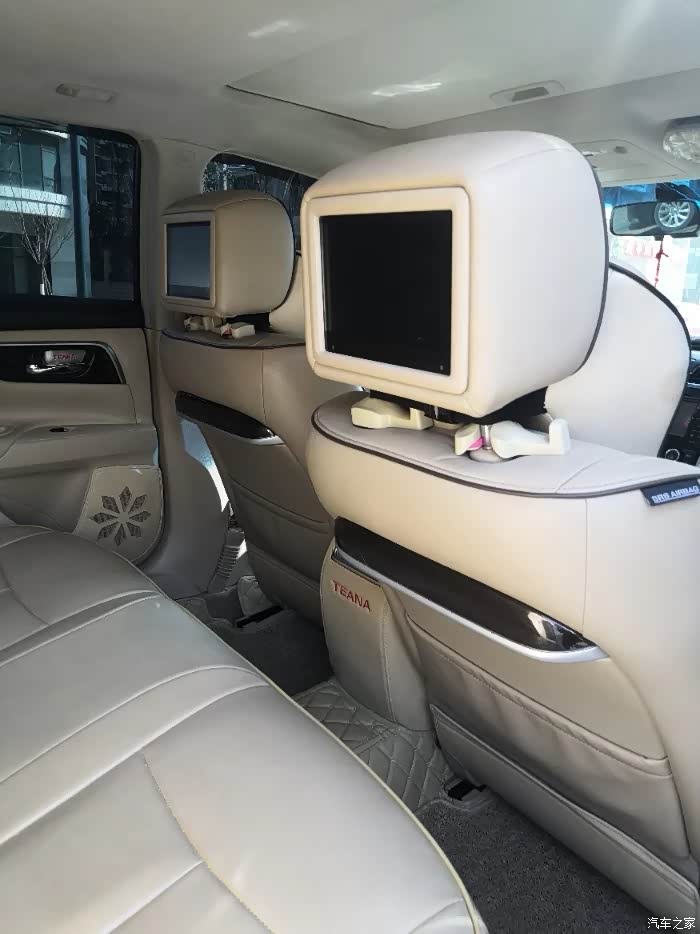

后排两个液晶头枕显示器，日本三菱公司制造

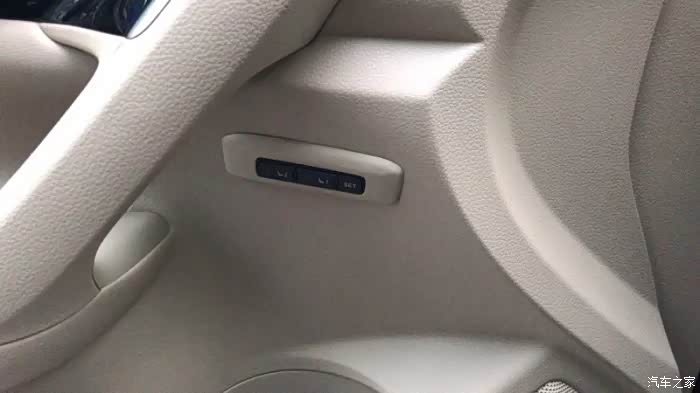

座椅记忆开关
先说下这对椅子，关注过的车友都知道，价格不便宜，4S报价一对17000，渠道商报价15000，2014款公爵顶配座椅总成，通风 加热 副驾座椅 2挡座椅位置记忆 倒车后视镜镜片下翻 ，喜欢没办法，最后在陈田一个卖汽车大灯的老铁手里发现了，一看座椅骨架没生锈，气囊没爆货，成色不错，入手！价格就不说了～
【No.1 线束制作】

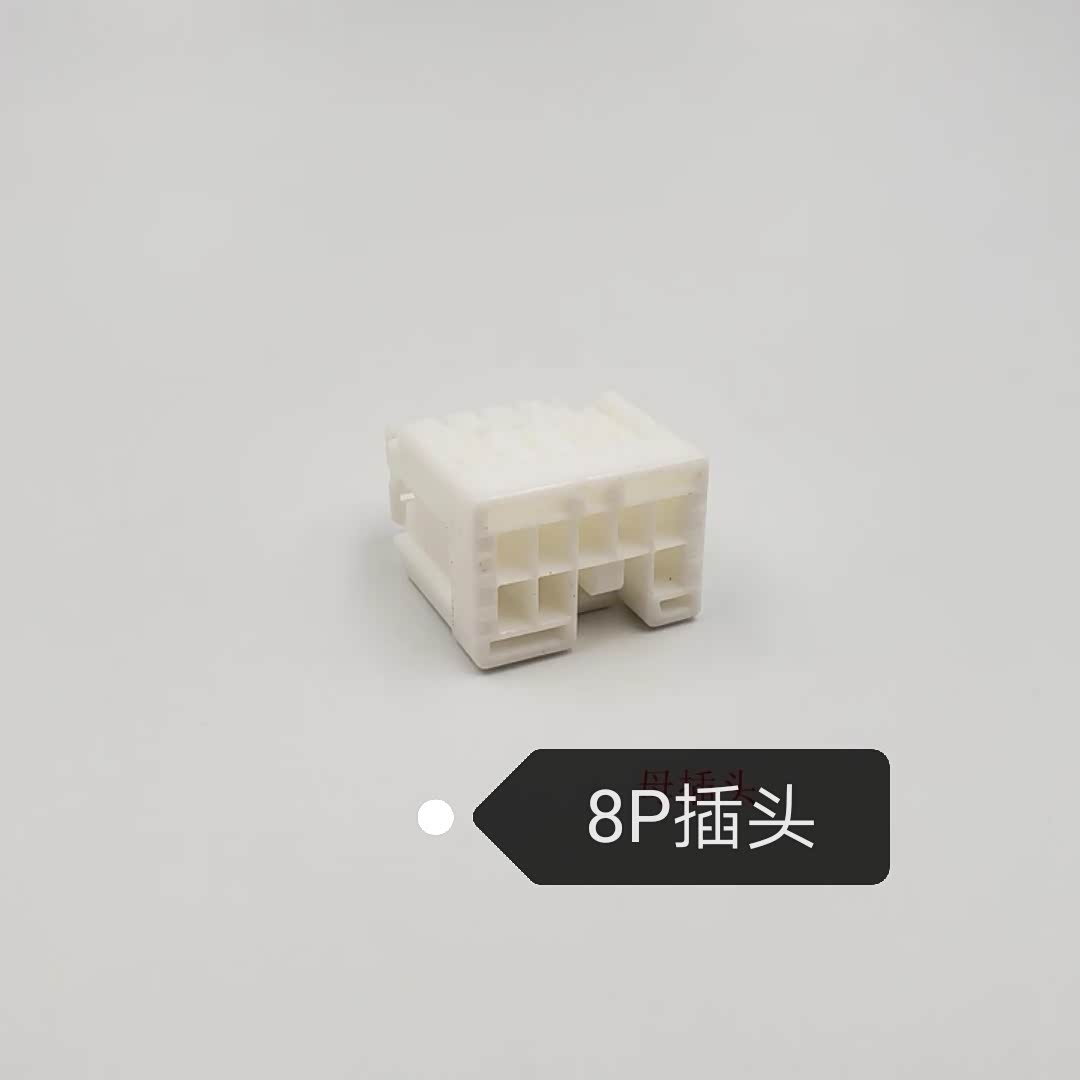

1.插头：主驾下分别需要一个16P 8P的
【No.1 线束制作】
1.插头：主驾下分别需要一个16P 8P的

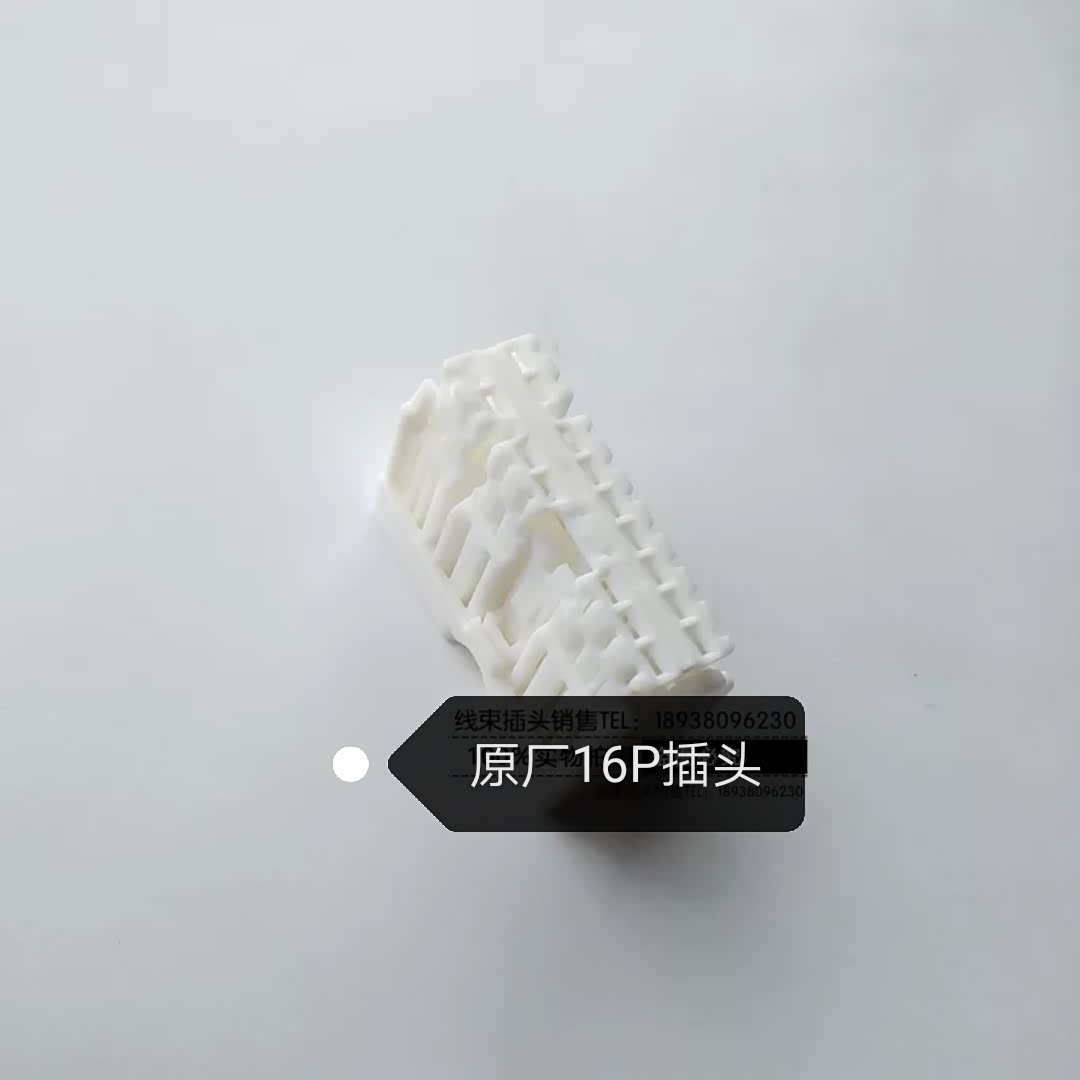

主驾16P插头
注意：这个端子分两用，一种压0.35～0.5平方mm，需要一种压0.75～1.25平方mm

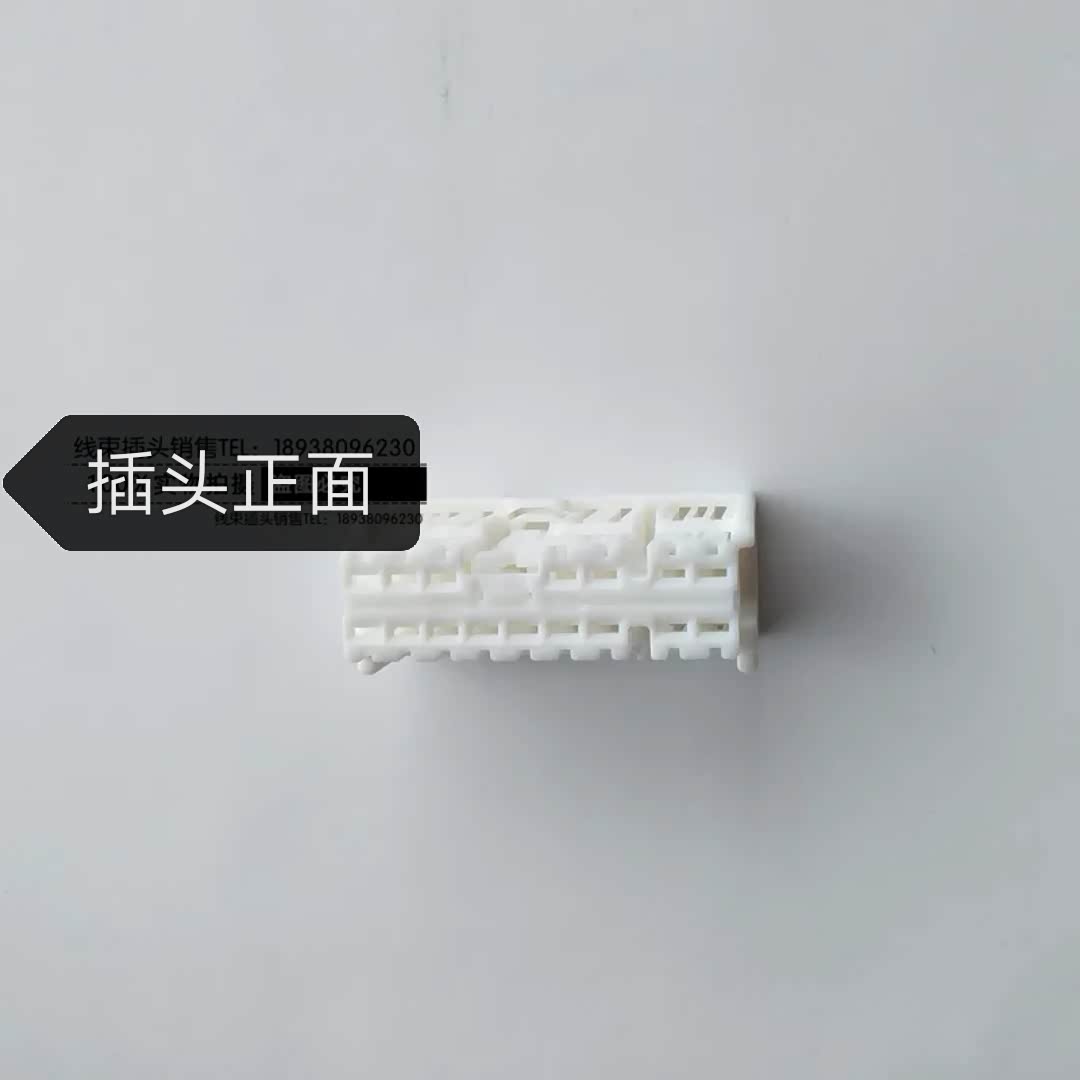

主驾插头
主驾插头

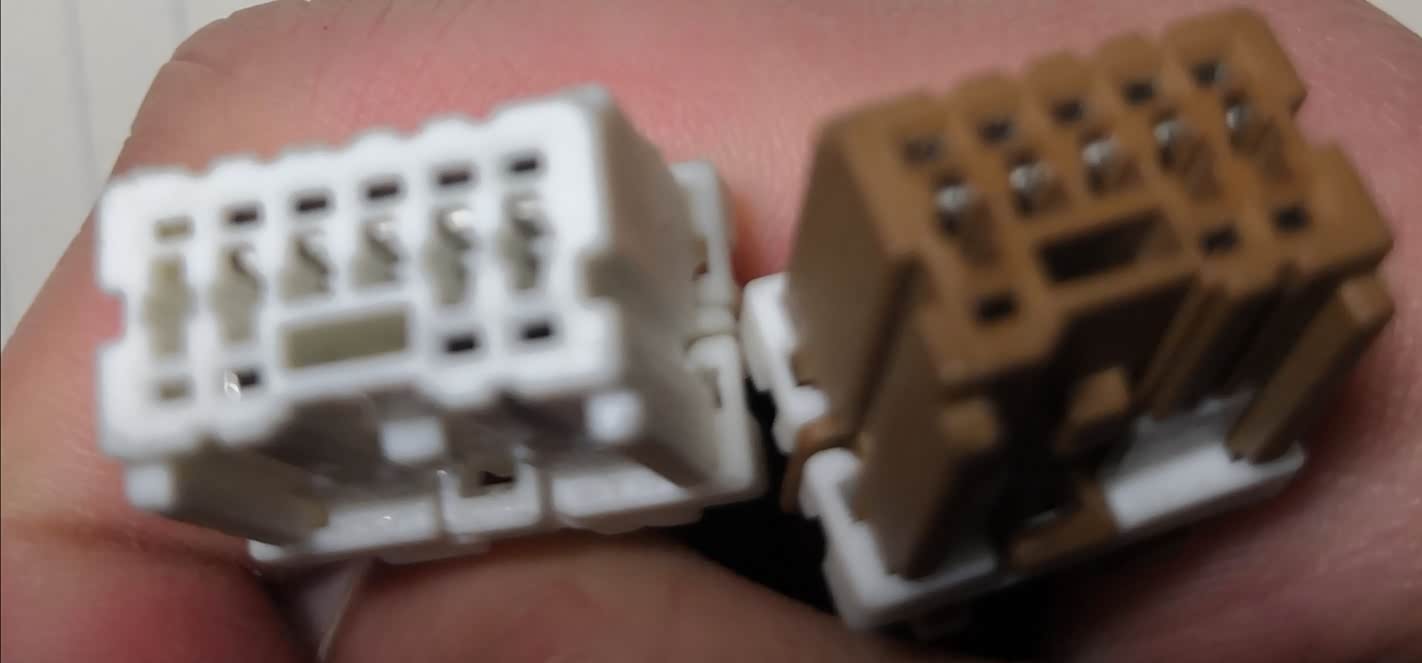

插头背面

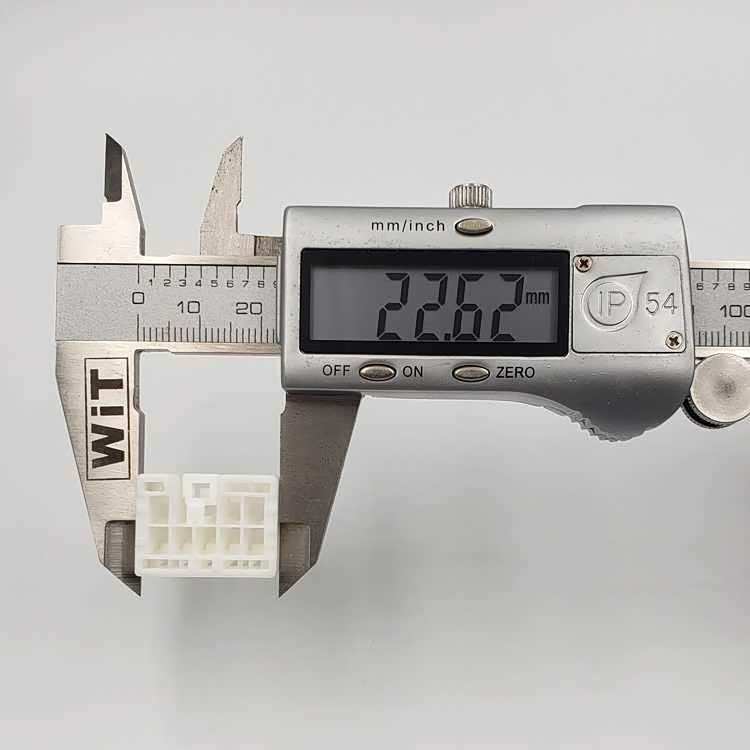

尺寸如图

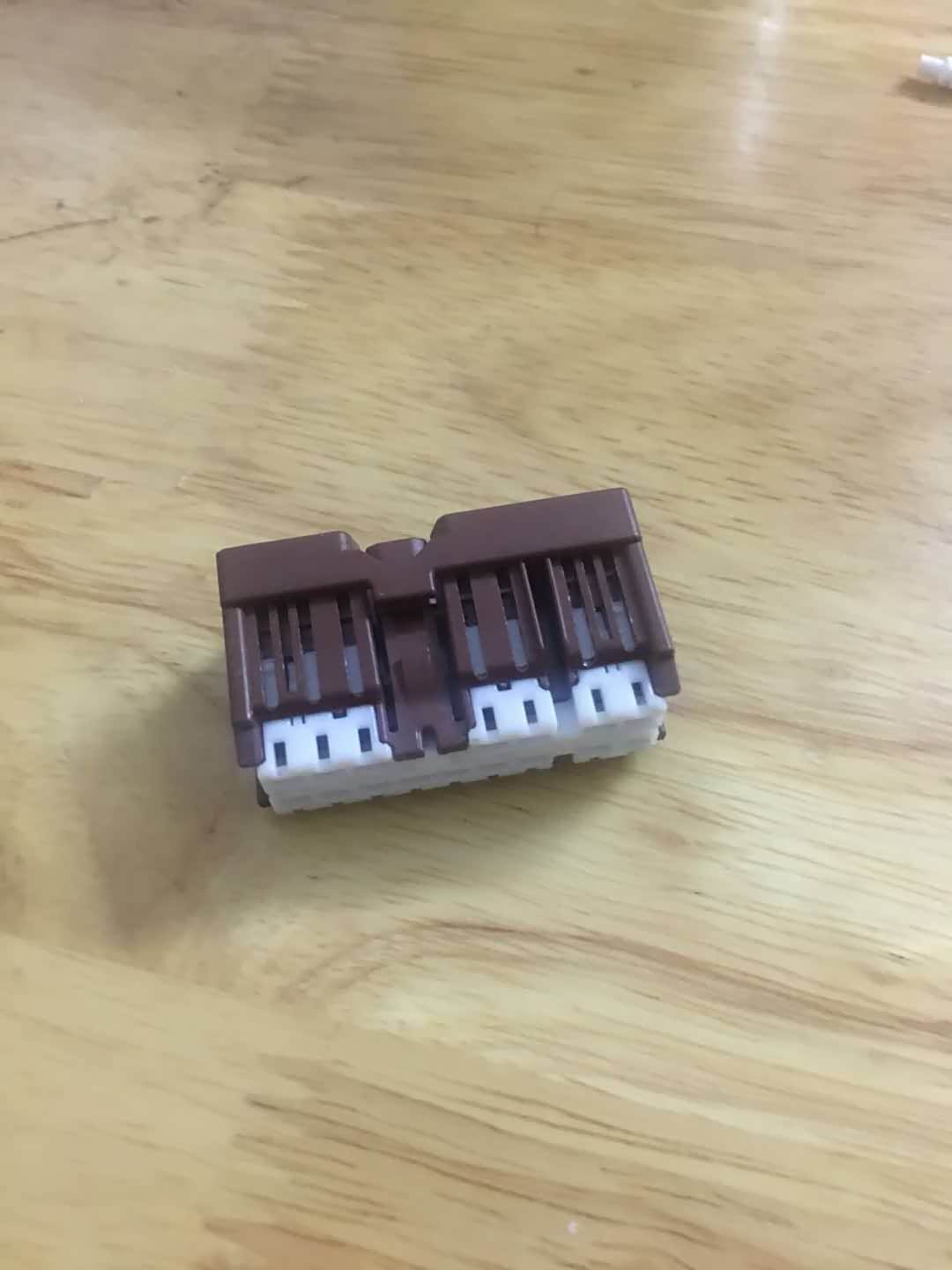

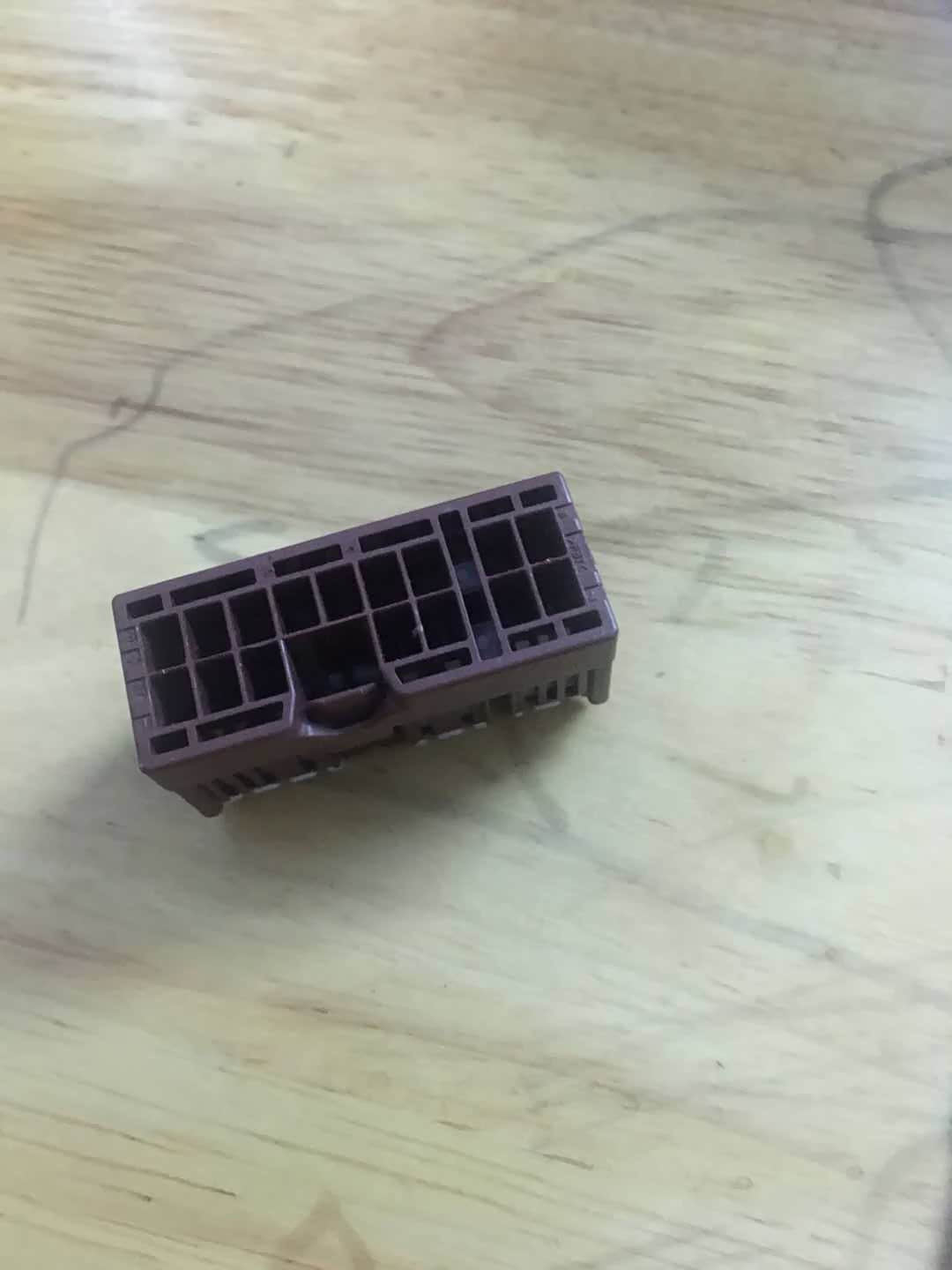

副驾座椅需要一个16P的棕色插头，看图：
原厂进口插头 所用端子和主驾插头端子一样

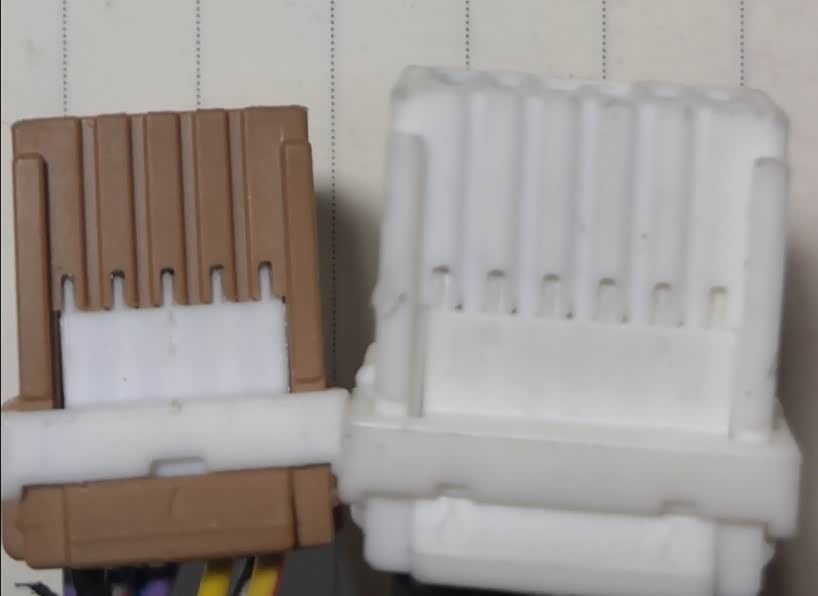

和主驾下插头一样，同样16P，但细节尺寸上和主驾有区别！

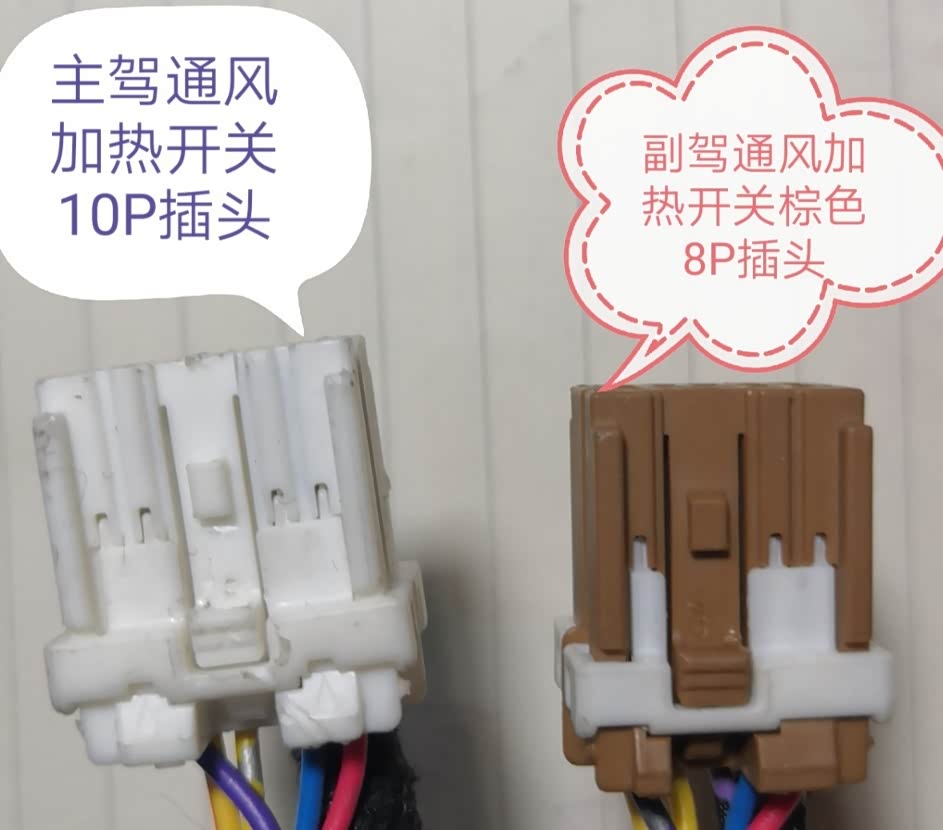

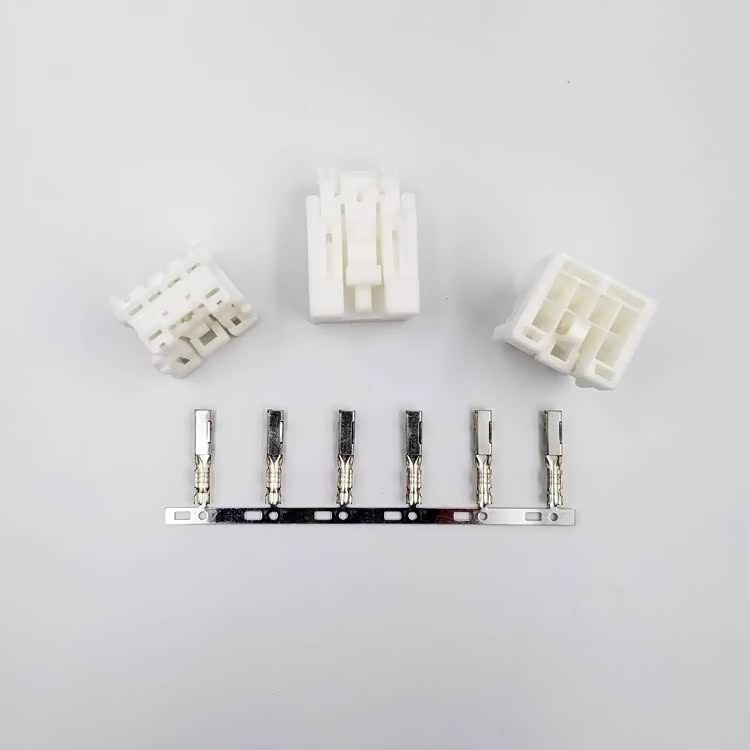

座椅通风加热开关插头：10P 8P 2p公母插头分别一个

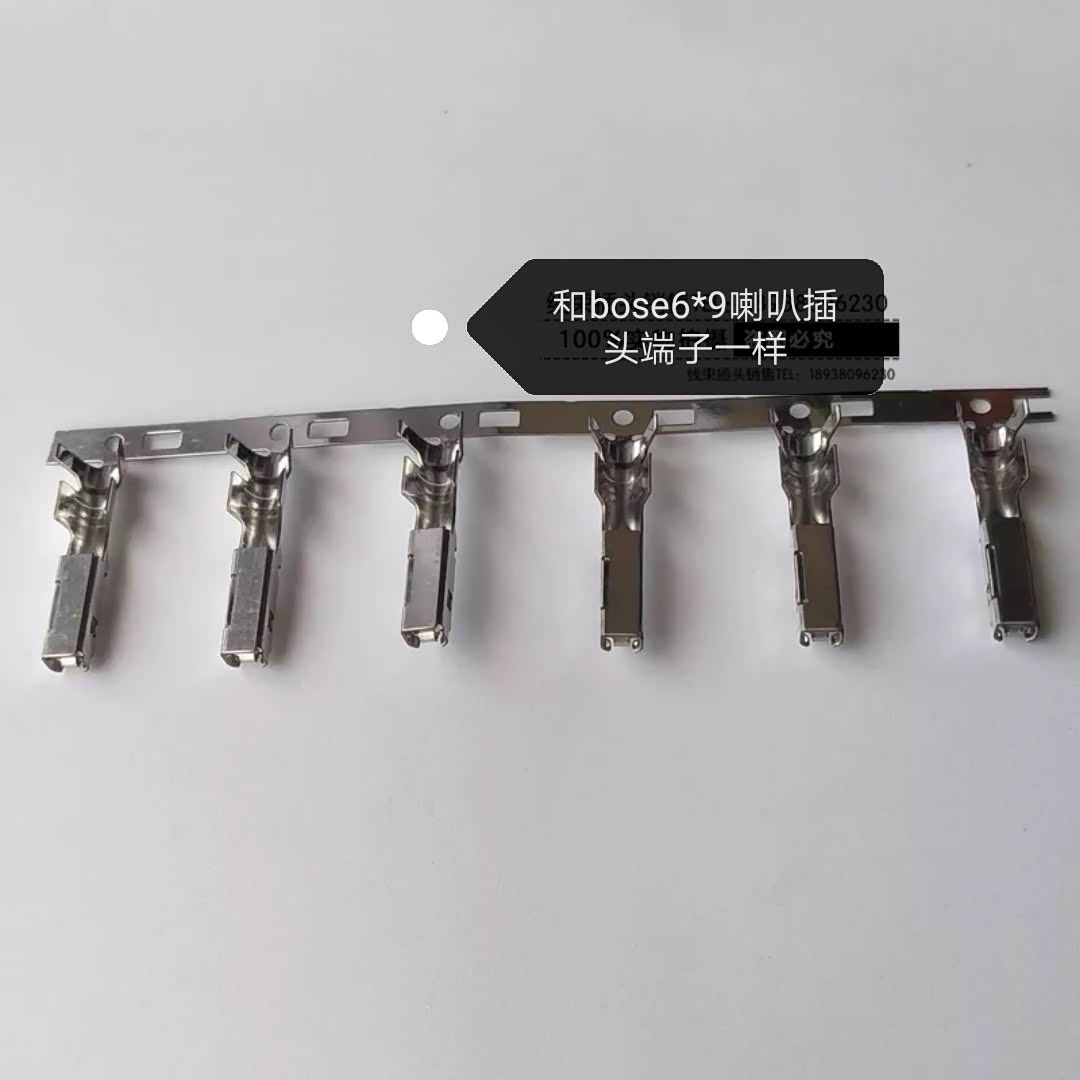

端子和高音/中置喇叭插头端子一样
各需一个

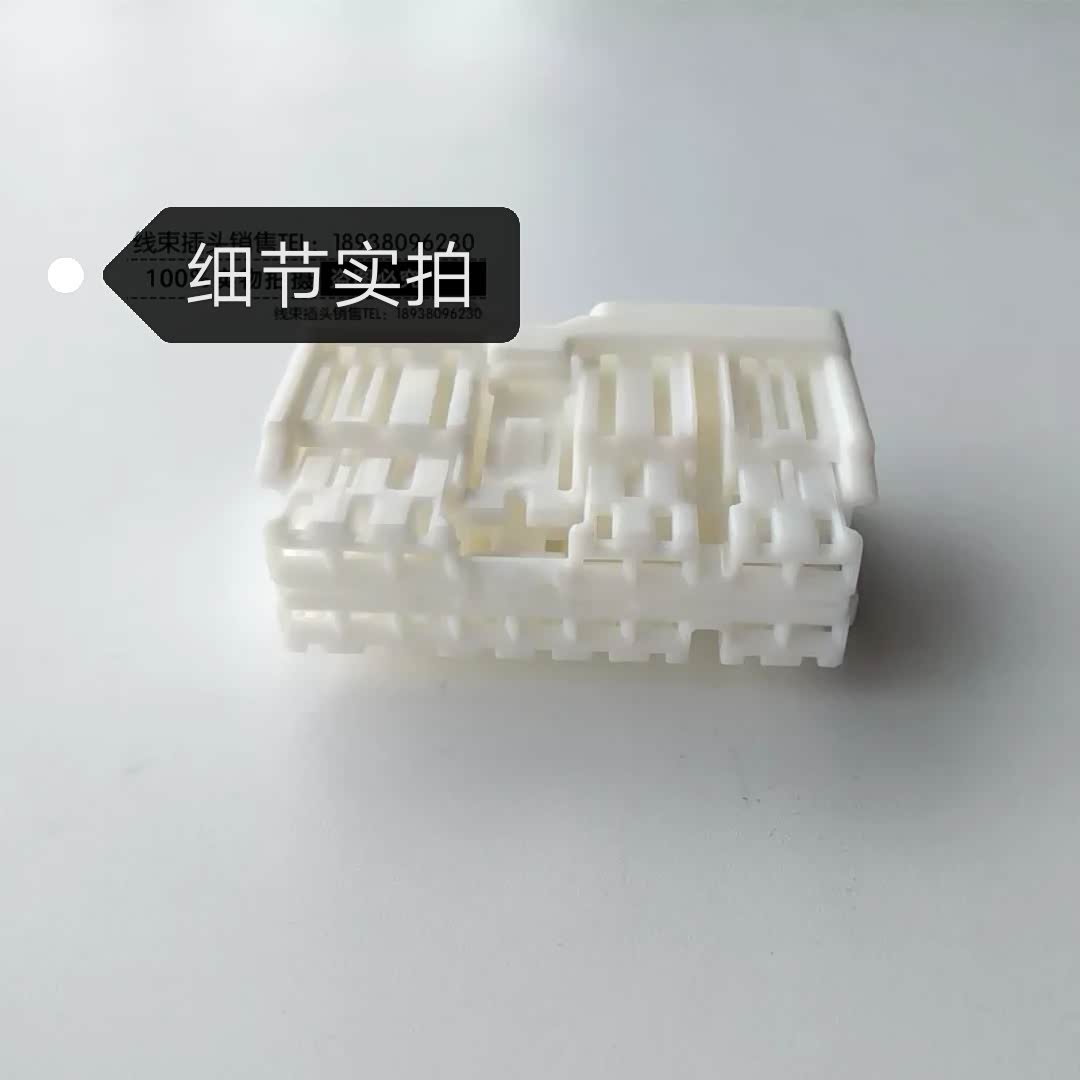

细节图
2P插头一枚
2P插座一枚
自动驾驶定位器插头：6P 24P各一枚

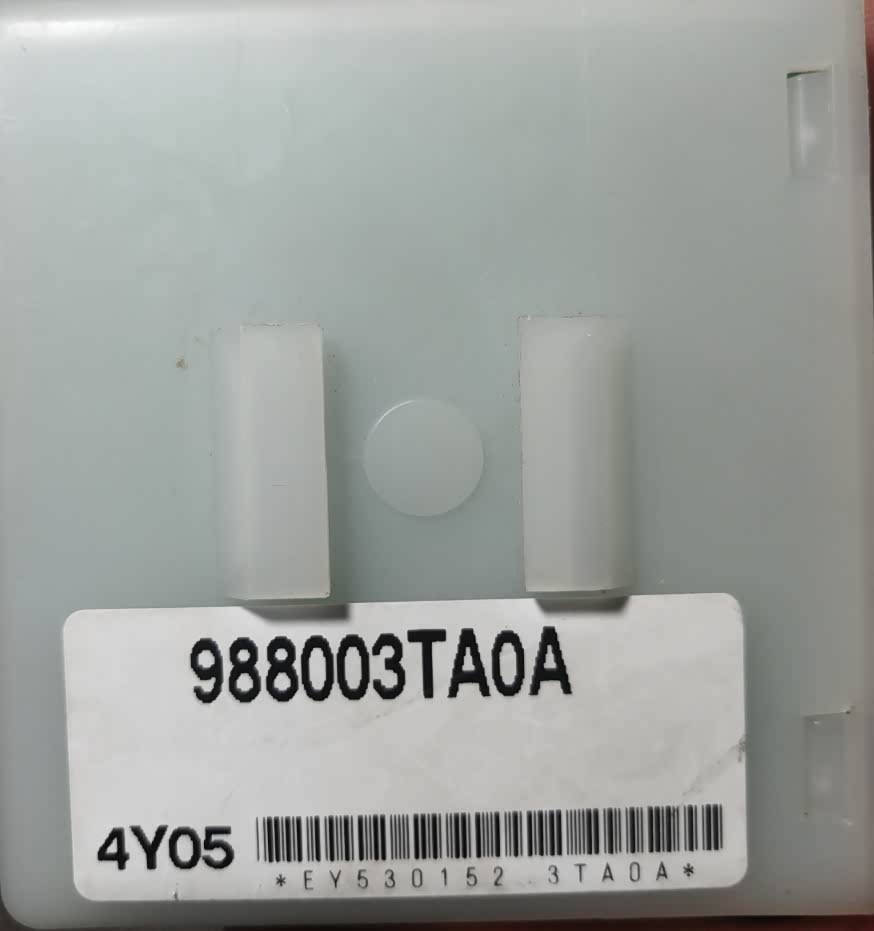

自动驾驶定位器零件编号，安装在导航AV主机右边，原车有预留位置。
6P插头
24P插头

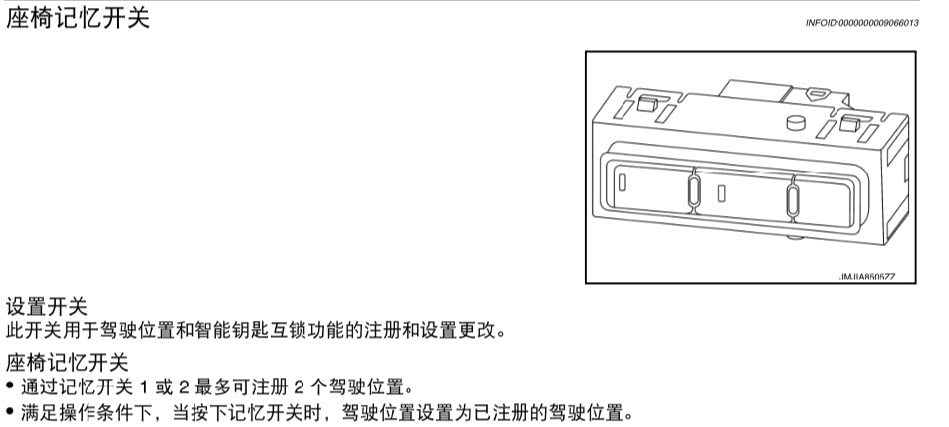

座椅记忆开关插头：16P插头一枚
开关的零件编号忘了，回头找下！记得配开关盖板

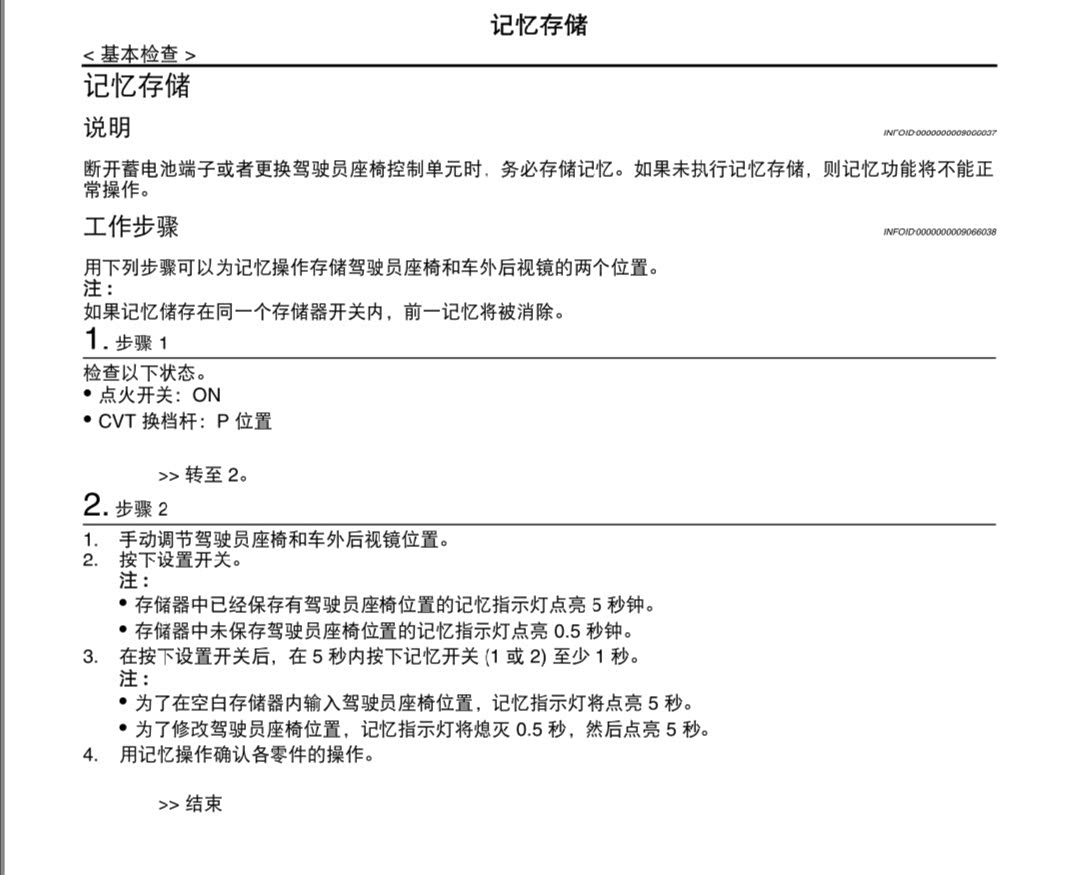

座椅记忆设定的操作
座椅记忆开关16P插头 需7枚孔端子
2.所需线束：0.35平方mm德标线25米 0.5平方mm日标线15m 0.75平方mm双绞线5米 0.35平方mm双绞线2米… 绒布胶布一卷 热缩管 搭铁片 若干
若主副驾通风加热电源融为一体：配迷你取电器一根（配一枚30A保险）；
主副驾通风加热电源独立的话，配取电器两根(各配一枚15A保险)

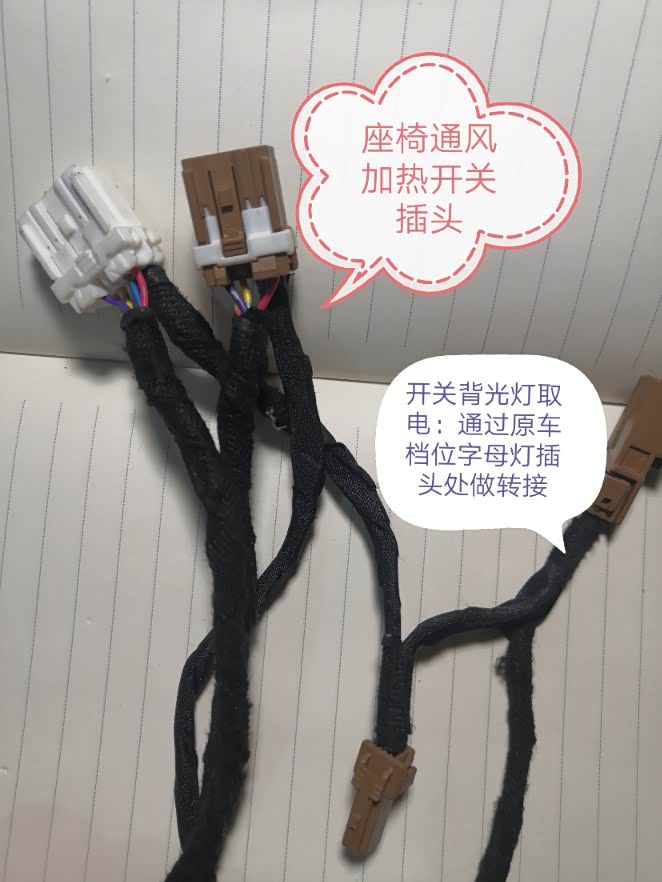

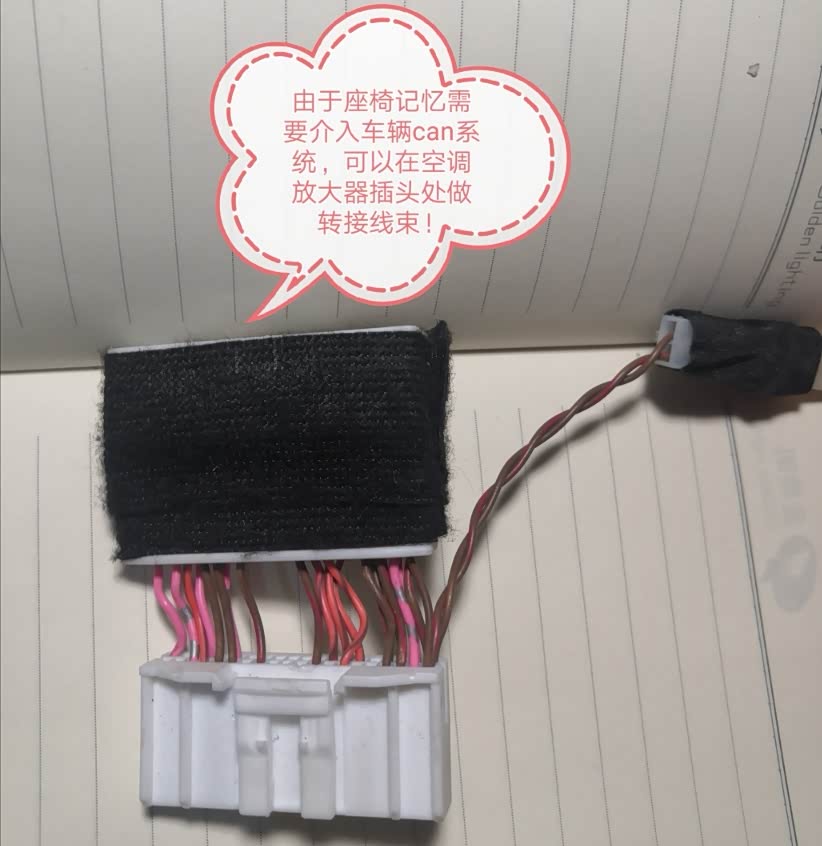

发几张完工线束图：
若主副驾通风加热电源融为一体：配迷你取电器一根（配一枚30A保险）；
主副驾通风加热电源独立的话，配取电器两根(各配一枚15A保险)

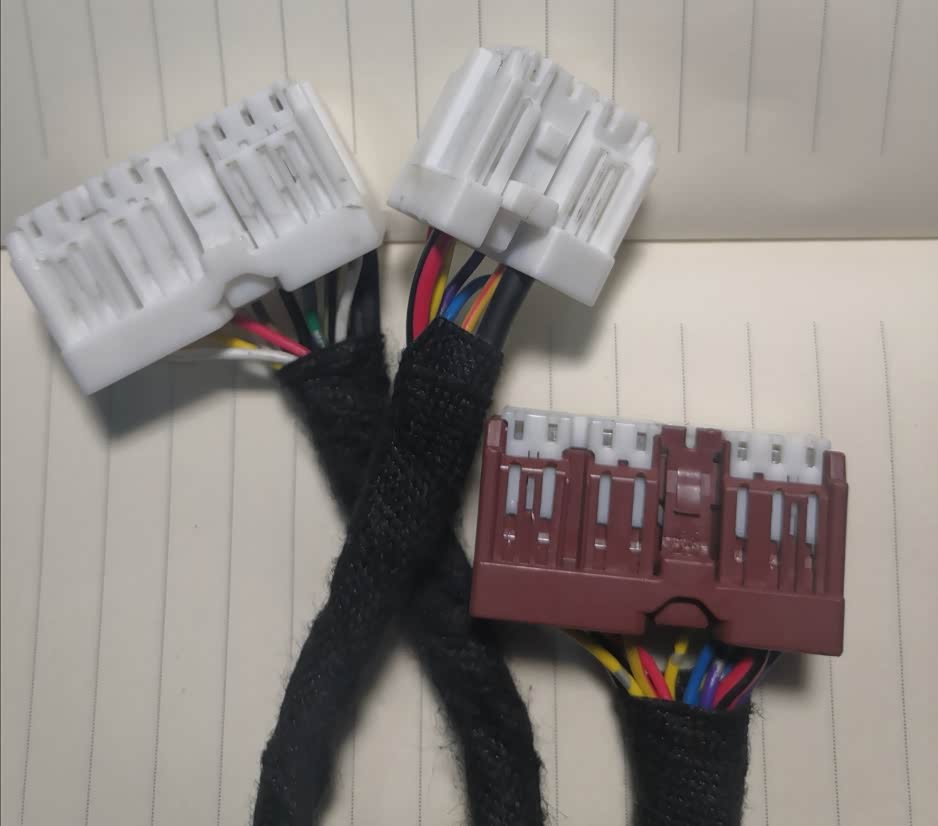

发几张完工线束图：
看图说话
看图说话
插座椅下面
，朋友们，今晚就先到这里。明天有时间把所有插头定义，座椅零部件介绍，成果图，线束制作细节…当时再发一篇贴
(未完待续)
