雪铁龙c5行车记录仪倒车后视摄像头安装教学

走线我就不说了，如同走边上缝里。

边框里走的线

线路

要进去了

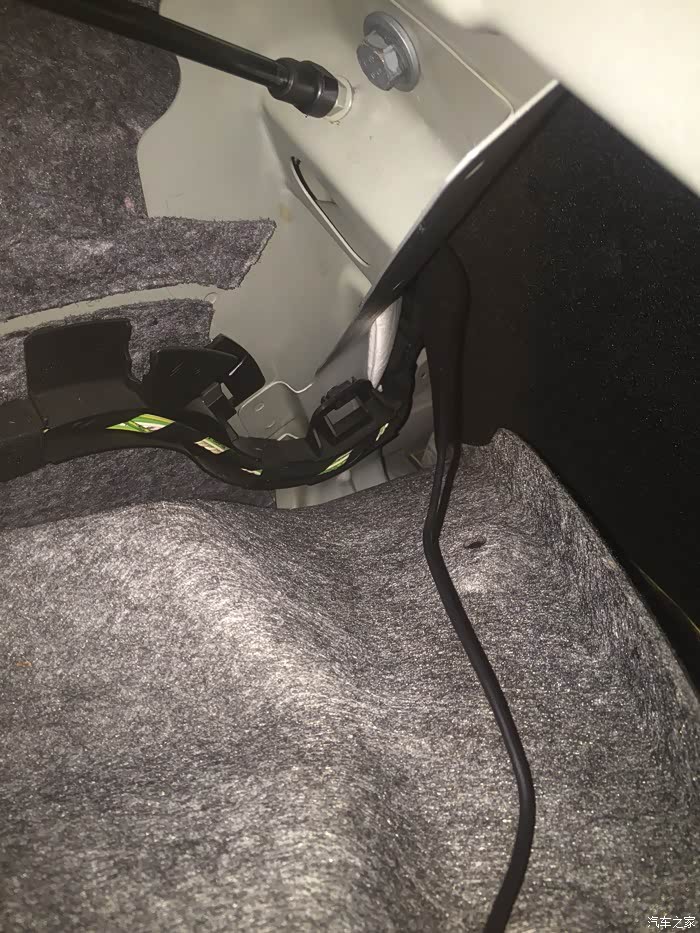

手摸里面有个窝窝，线放进去手机灯打开丢里面，去后备箱找照光的地方，摸摸线就在哪里躲着呢！哈哈

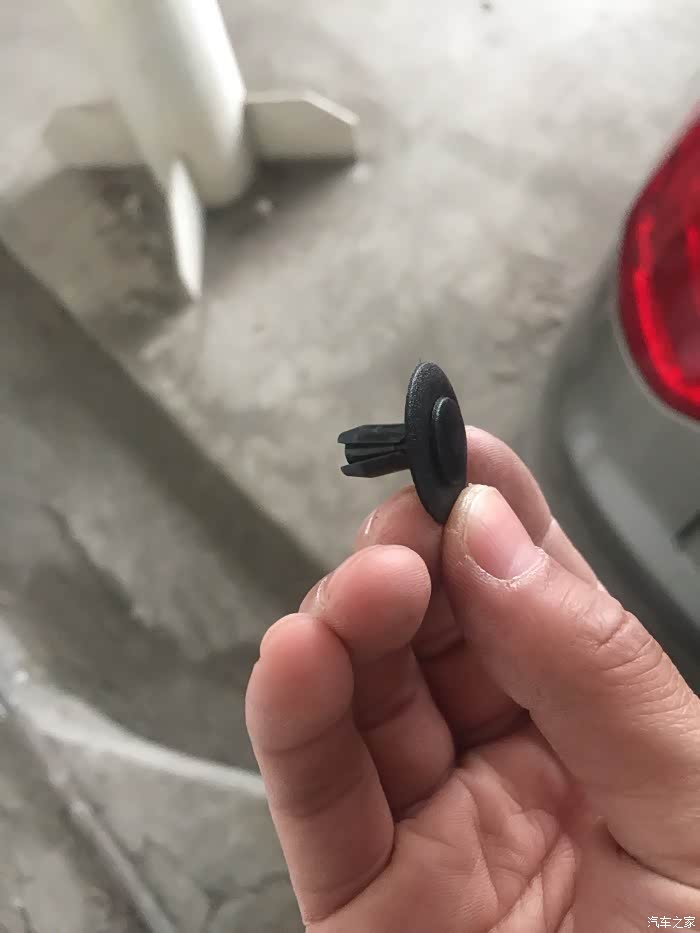

扣子号机构图

扣子2号机构图，如同膨胀螺丝

这边拆了就够了

顶上全拆了

有左上角那就是倒车灯集成，看上去很简单的样子，其实很简单，呵呵

这个图不用看，pass

其实我要拍的是这张图，因为这个里面才有行车记录仪的线，哪，黑色一根还带影子，中间那里

抽出来的，对

打开

放进去线，卡好了

嗯对，盖上，我知道你是这么想的，小伙子你很聪明

插头，大拇指按着卡扣，拉....指甲都掐疼了

3号是有电的，别怕要挂档才有电，有电也别怕才15伏没感觉，搞不死你

点烟器插上把行车记录仪通电，拿后备箱自己看或着叫人看着，挂倒档，拿线碰三个线，我的黄色是3号位置通电，行车记录仪画面会倒车界面全屏，其他2根是信号和地线.没电

选对位置，卷一坨插进去

捆起，起固定作用，然后把插头插回去等座上，完事

pass，这图多拍了，不看

继续pass，废图

这个是摄像头的插头，接上那根新款牵过来的暗线插头

就是这样啦，感觉好迷茫的样子对吧，看上图，就是摄像头，插头接信号线插头

5就代表5A好了，自己想10，15是干什么的，自己选吧，5A的不需要减压线，反正我送的降压线就弄了，要是胆小就搞降压线吧。对了有些acc保险可能车上启用开关才通电，找个不用开关的就通电，用着那么多保险

我这个是降压线的

方向盘下面的底盒

壳子里面是什么其实你们不用看，哈哈我知道你们有些人要是我墨迹了，好吧好吧，下面继续

吧线从下面牵进去，不知道怎么牵线怎么办，呵呵呵，吧手机灯打开丢下面，有漏光的你看着办吧，这还用说，有句话怎么说来着，见缝就插。

线全抽出来，剪断多余的，怕就别剪了，或着少剪一点

放好线准备盖上盖子

红线正级（火线），白线负极（零线），红线接acc保险丝，

这个螺丝是接着大梁的，打铁用。哈哈哈我看你们有些人会不会真的去找锤子，搭铁（相当于负极）看看通不通电，不通电换个地方看看通电！

没起子，下不下来，把线拨长点绑着铁或者螺丝，要是绑不上用胶布贴上。这必须是碰一碰就来火，不来火就来电。

这个是后牌照灯，拉后摄像头，老铁门，再见了，我只能尽自己全力帮你们了，我只能帮这里了。如果有什么问题大家一起交流。祝君好运
