(申精) 福克斯点烟器电源改造1.0版（内含除雾开关详解）

       车上的用电设备比较多，常用的有行车记录仪、GPS定位导航仪、手机充电器，将来还打算改造增补摄像头和显示屏。电源的取用就成了大问题，原先用带分路开关的点烟器一拖三电源（带USB供电接口，另带一句，之所以用带开关的电源分配器是因为福克斯的点烟器不是ACC电源，是常带电的），但使用中发现挡把位置线太乱，而且不好清理。于是想到了对点烟器取电口的改造。

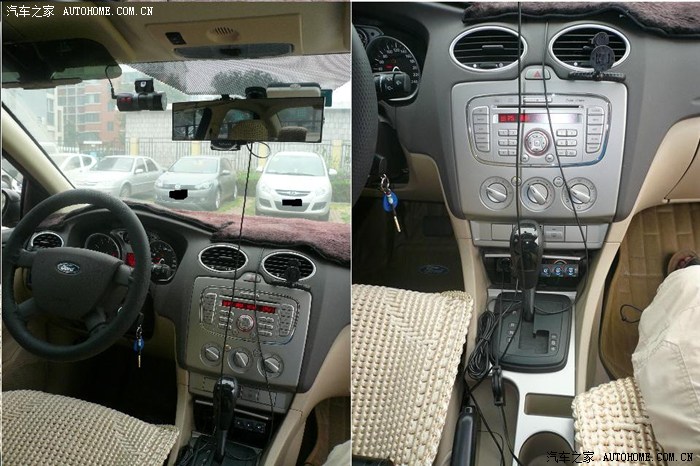

        我的福克斯还没出保修期，另外就是我个人崇尚无损改造，因此就没有像很多大侠那样在车上别的地方取电，而是一心想着在外围设备上做***，并且尽可能的利用车上原有的装备，于是就有了福克斯点烟器电源改造1.0版的作业。先上两张改造前后的对比照，个人感觉还是清爽了很多的：）

下面我就三个问题展开我的改造作业
（一）、福克斯除雾开关的构造及使用
（二）、电源系统的搭接
（三）、布线时注意事项

（一）、福克斯除雾开关的构造及使用

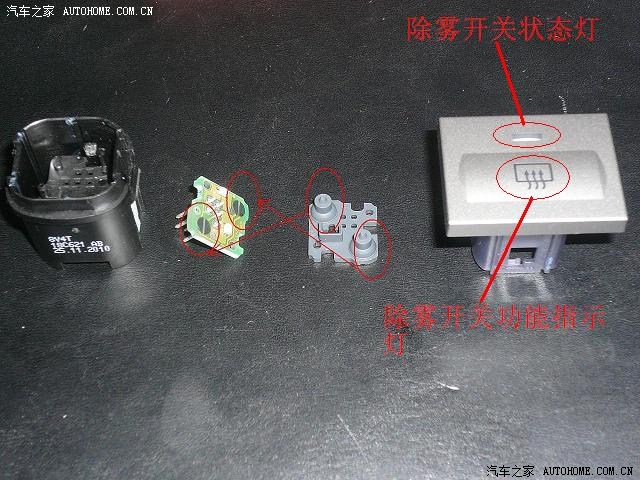

        福克斯点烟器不是ACC电源，所以点烟器改造1.0版的方案里还是要增加控制开关，看过很多帖子也在淘宝上找了很多很有型的开关，但总觉得在除雾开关的空白板上开个洞装个开关会影响原车中控的整体风格，于是就对除雾开关打起了注意。查了很久也没有对福克斯除雾开关的详细说明，只查到了http://club.autohome.com.cn/bbs/thread-c-364-2817883-1.html 这个网页上有拆过除雾开关，于是参照该网页拆了除雾开关（声明：不是车上的，是淘宝另外买的），自己用万用表和电池试出了福克斯除雾开关各针脚的定义，先看下面两张图了解一下除雾开关的结构。

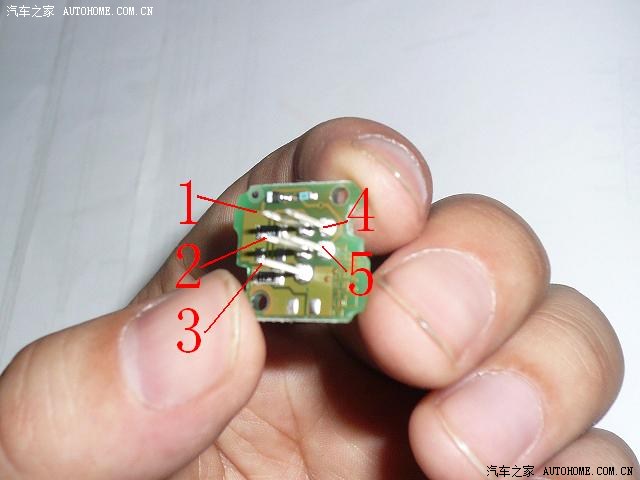

       首先需要说的是福克斯的除雾开关不是常规的实现通断功能的，它的两对开关触点只能提供脉冲输出（常规的通断功能的是电平输出），上图中2和4脚就是脉冲输出的两个节点。按上图的定义，3脚、5脚是除雾开关状态指示灯的供电针脚，其中3脚是正极，5脚是负极。另外一个1脚则是除雾开关功能指示灯的供电针脚，等等怎么就一个针脚，别急，一个回路肯定是一进一出的，和它配对的是2脚，就是脉冲开关的一个针脚，其中1脚是电源正极、2脚是电源负极。
       这样就能知道福克斯除雾开关的工作程序是，按动开关车载电脑收到一个脉冲信号，完成内部运算、控制以后，车载电脑输出电流给除雾开关上的两个灯让它们点亮，再次按动除雾开关，车载电脑再次收到一个脉冲信号，完成内部运算、控制后，车载电脑停止输出电流给除雾开关上的指示灯，就表明停止后窗除雾了。

（二）、电源系统的搭接

        知道了除雾开关的构造及功能，就该搭接供电系统了！

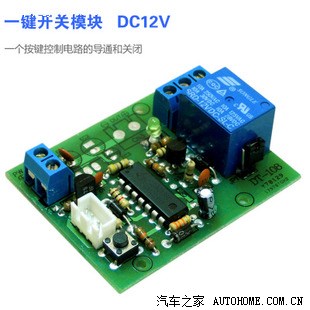

        通过上面的说明已经知道福克斯的除雾开关不能提供电源通断功能，那要怎样实现对点烟器电源的通断控制呢？这时候就显示出了taobao的强大功能了，在经历无数日夜的搜索后在一次偶然的机会发现了下面这个好东东，正好可以解决咱们的问题。（淘宝链接地址http://item.taobao.com/item.htm?id=12710285523）


         在网页里有详细的功能说明，咱们使用它的第一个功能，即脉冲输入控制电路通断。

         有了控制板只是基础，证明改造是可行的，接下来就要配置周边的设备了。
        我的1.0版的改造方案设计思路是从点烟器取电，用除雾开关控制电源的通断，电源输出给一拖三电源分配器（用于给行车记录仪等点烟器取电接口的用电设备使用）、USB充电口（用于USB充电的手机、GPS等）、除雾开关的状态指示灯供电。因为除雾开关功能指示灯的一个针脚和脉冲开关共用，我估计电路板不支持；另外，为了与原车的除雾开关区别，就没有深入研究如何点亮功能指示灯。
        按照上面的设计思路我又采购了如下东东：

        1、一拖二点烟器电源分配器。链接http://www.360buy.com/product/367272.html
        需要说明的是我有一拖三的电源分配器，采购这个是因为它的点烟器插头是我能搜到的最短的，但就这个插入点烟器，点烟器上的小盖板也不能顺利地开、闭。最后还是动了锯条把尾巴削短了一点才容易开关盖板。

        2、电脑机箱风扇电源延长线，链接http://www.360buy.com/product/566420.html
        用于除雾开关和电路板的连接，线一头的类似杜邦头的插头刚好和除雾开关上的插针对应，不过两条线同时插就插不上了，需要将插头两边的多余部分切除。

         3、USB供电口。这个没什么好说的。链接http://www.360buy.com/product/628712.html

         4、还有下面这个利器，实在是太好用了！有了它就不用把线焊到一起或是拧到一起然后再裹上一堆胶布了。具体使用说明直接看链接里的，非常详细！关键是这个连接器有参数，额定电流，额定电压都能知道，用着心理感觉很安全：）  链接如下http://item.taobao.com/item.htm?id=6048526666

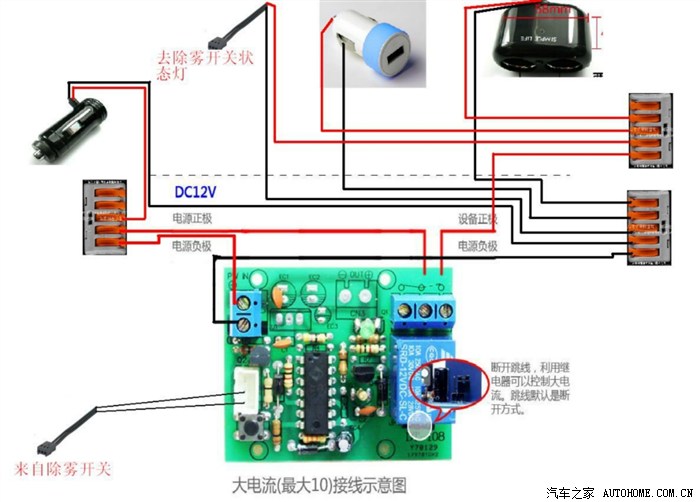

        下图就是将以上部件搭接到一起的接线原理图

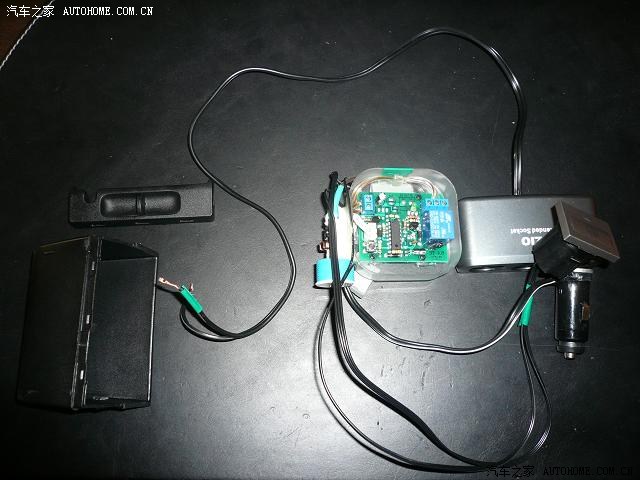

         下图则是实际接好的电路系统，需要说明的是，我的方案是把电路放在烟灰缸的位置（嘿嘿，不抽烟的好处！），所以图片里有烟灰缸

（三）、布线时注意事项

        电路都搭好了，剩下的就是往车上装了。

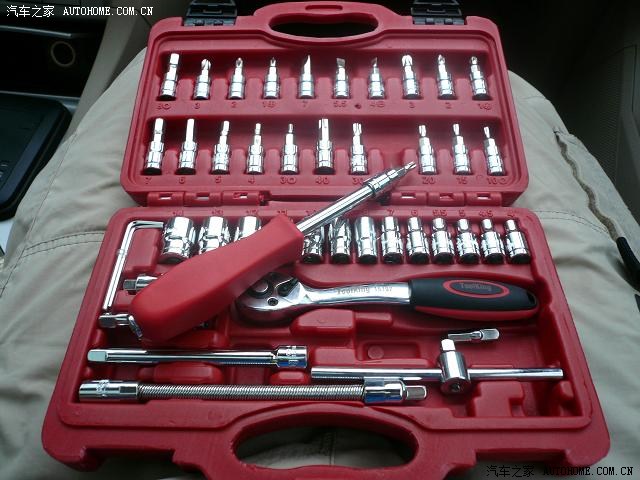

       首先，感谢同事，使用他提供的工具，才能顺利地拆下手套箱和除雾开关的面板。先给这套工具来张特写。注：拆手套箱和除雾开关面板用的是25号改锥。


        其次，就是自己准备的工具了，先来张照片，

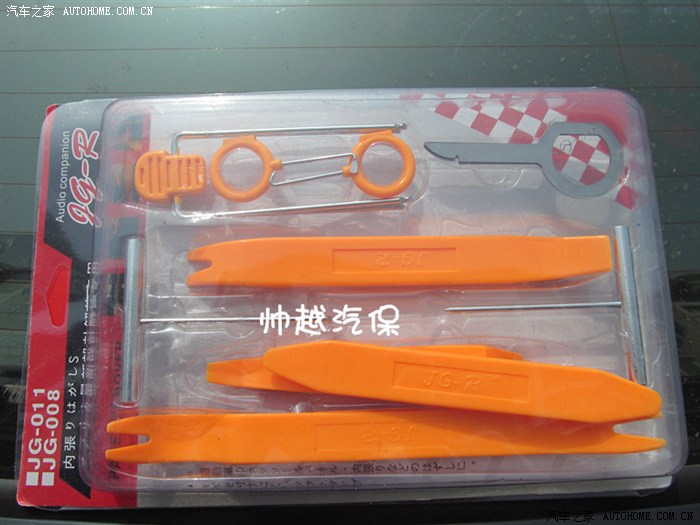

        有这个就足够了，拆CD面板的利器呀！工具名“音响中控面板拆卸工具”，到taobao里一搜有很多人卖。

        下面就是施工内容了。
        网上各种布线施工的帖子很多，我施工前也是看网上的帖子学习的，这里就不在一步一步地写施工过程了，只是将我的布线方案和其中几个重点拿出来写一下。

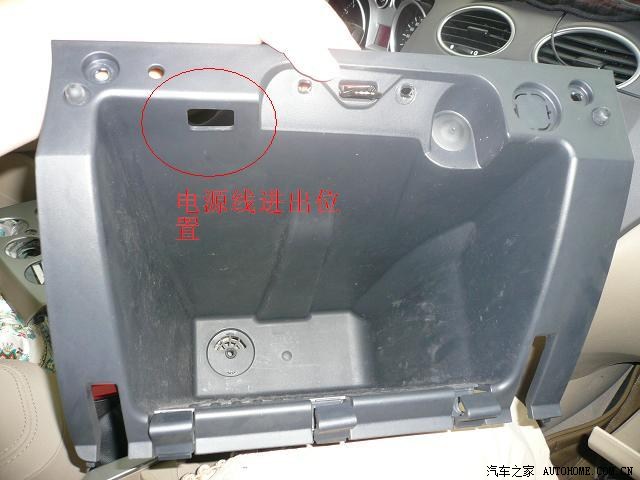

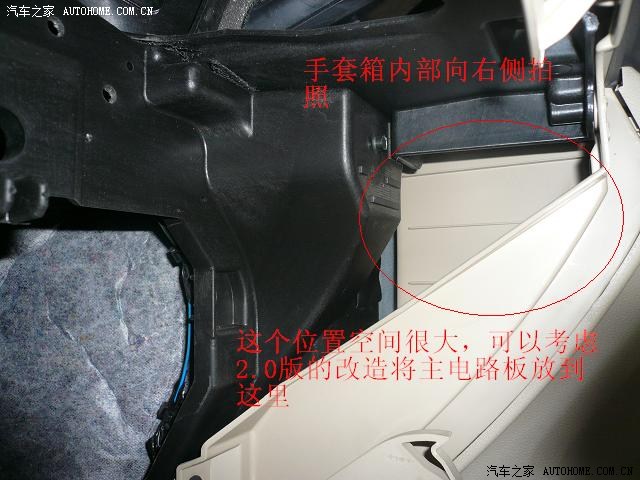

        布线方案：电路板及USB充电口放在中控台烟灰缸里，一拖三电源分配器的三口插座放在手套箱里，线布在中控台内部，从手套箱到顶部的原有口伸入，从除雾开关面板下面伸出连到烟灰缸里的电路板上。行车记录仪的电源线从手套箱经过右侧A柱走顶棚到用电设备，布线时先从手套箱顶部的原有口插入，才能顺利送入手套箱后部。除雾开关连到电路板的线绕过烟灰缸盖板从除雾开关面板底部绕进中控台。

        下面就几个我觉得需要注意的地方详细说明一下：

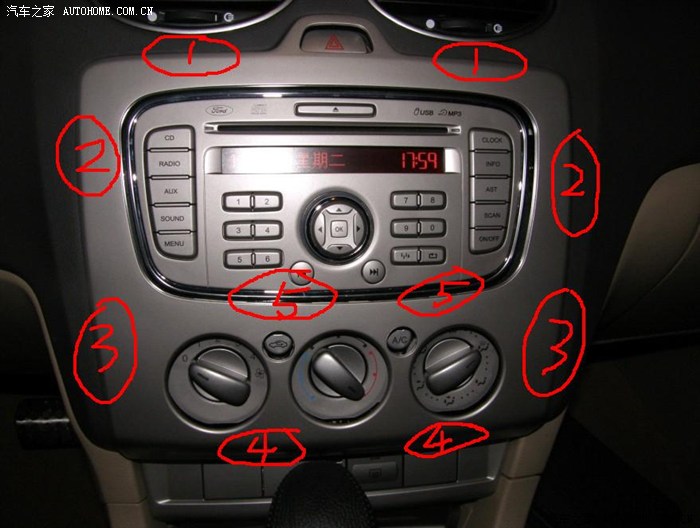

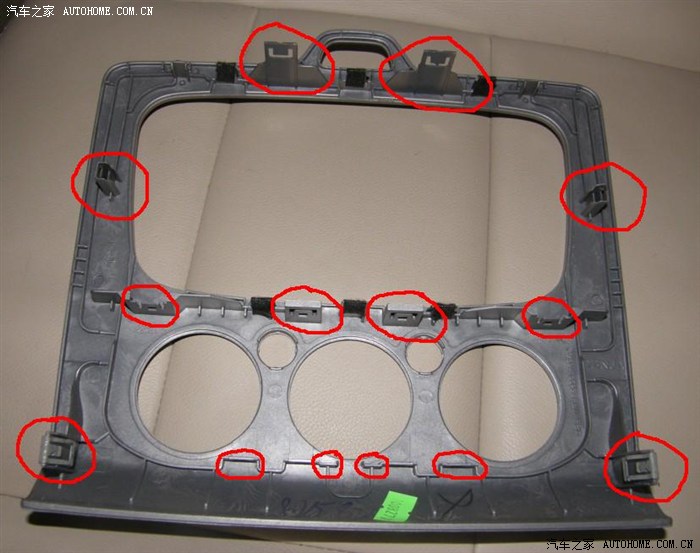

         1、首先是CD面板的拆卸，工欲善其事，必先利其器。用我上面说的工具按照下面图片中指示的位置慢慢撬，还是很容易拆下来的。用这个工具之前我也用网上使用率最高的废旧会员卡试过，感觉不好操作。这工具很便宜一套才二三十元，为了防止面板刮花，还是建议备一个。

声明图片非原创引用自http://bbs.pcauto.com.cn/topic-2551049.html这个帖子（感谢原帖原创人的辛勤劳作）

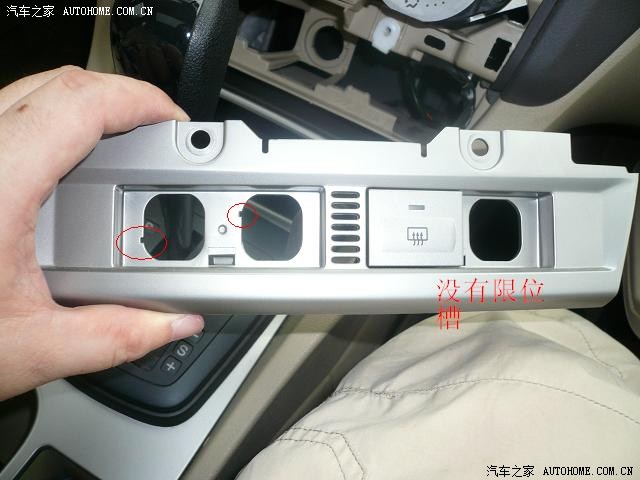

         2、其次是除雾开关的安装，这个本来没什么可说的，空位的挡板一推就下来了，把除雾开关再安上就行，但安的时候死活就是推不进去，再一看才发现四个位置的限位槽全都不一样（见图），应该是福特怕安装工人安错了位置故意设计的，没关系把新开关的限位条剪掉就能装进去了。

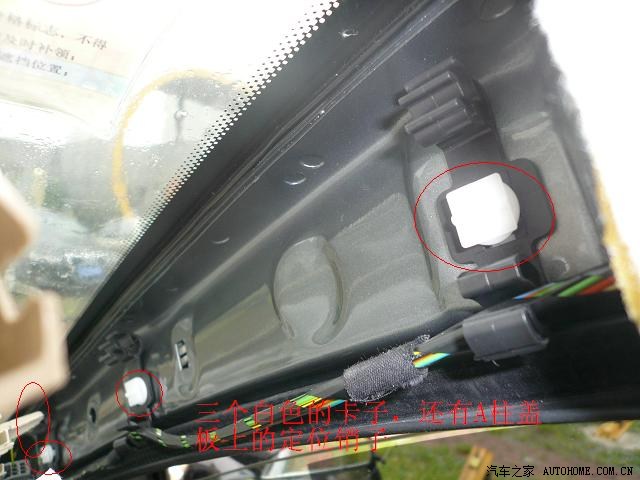

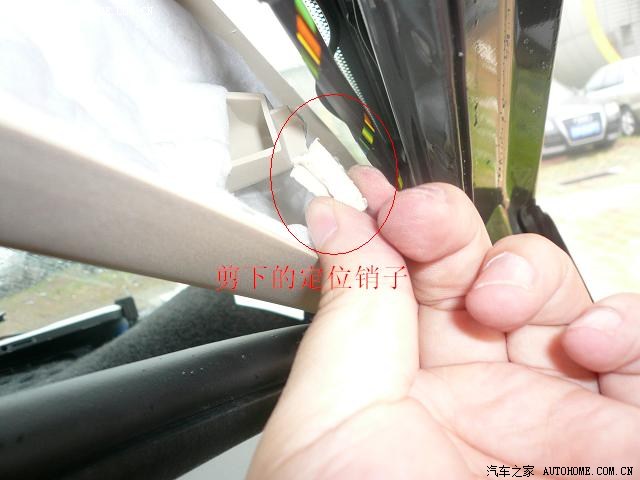

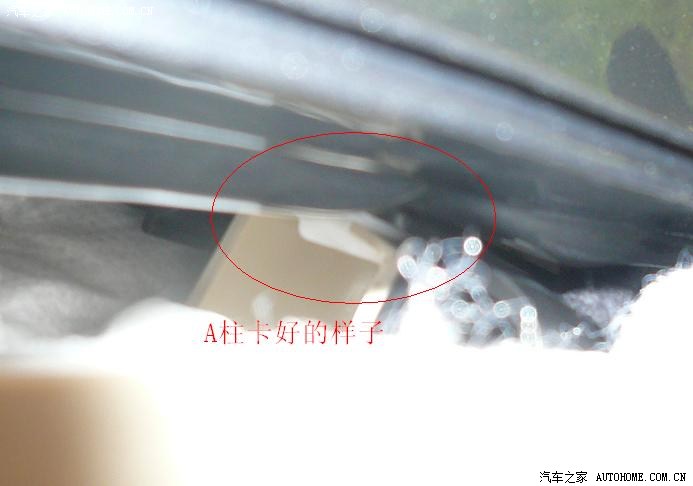

        3、最后要说的是A柱的拆装，我拆A柱是参照http://www.xcar.com.cn/bbs/viewthread.php?tid=12417721&page=1帖子里的说明拆的，但我没他幸运，A柱挡板虽然下来了，但白色卡子没有一起拽下来，往回安装时，需要将A柱先往下推然后对齐白色的卡子，再往起抬，这样A柱的卡子就插在白色的卡子上了，有点绕口，具体操作时就会有体会了。但要注意图示的一个定位销要先剪掉，要不然安不上。

       至此，福克斯点烟器改造1.0版的作业提交完毕，2.0版的方案也有了雏形，但具体是否执行、什么时候执

行就不知道了。1.0版先用着。

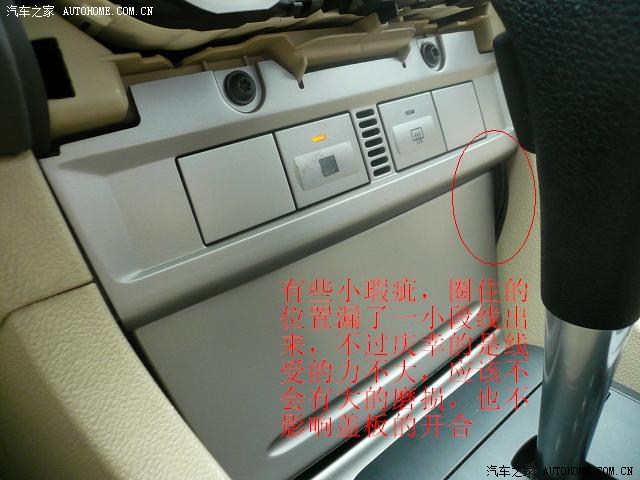

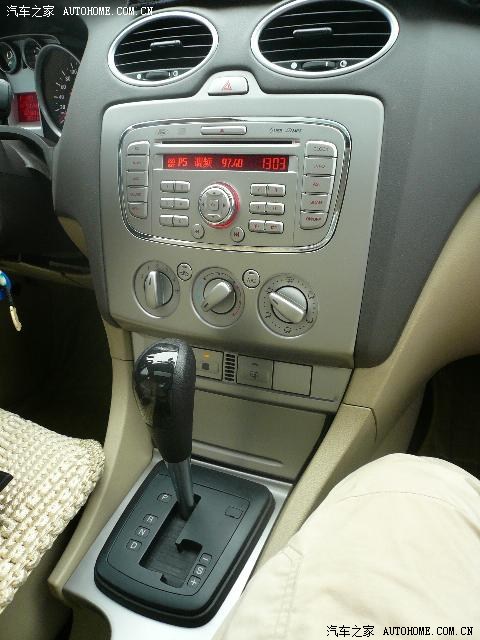

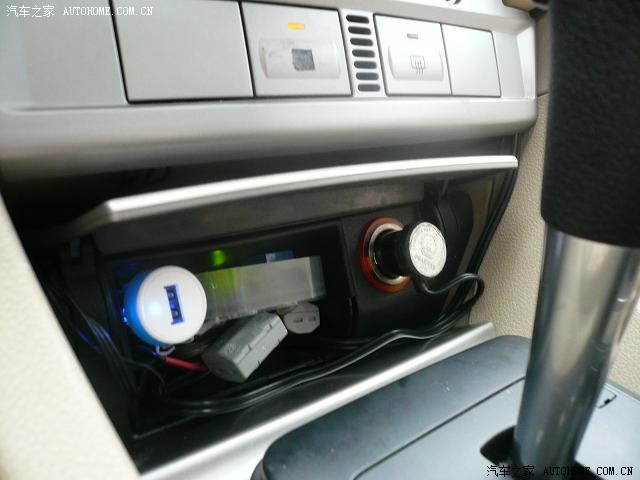

     最后再放几张过程中的照片，谢谢观看！

楼下兄弟所说的"Griffin的双口车载UBS供电装置"我看了,只有USB供电功能,但我的改造还需要有额外的点烟器型的取电口,所以不适用. 可能手套箱里的照片没拍让人误解了,改天把手套箱的照片也拍一张.
