比亚迪S6的DIY车顶帐篷，一家3口人适用。（老帖子勿回）

       有时候去旅游，找酒店，找宾馆是个难度啊。平时只要80-120的旅馆，到了你想去的时候一问，300+起价。汗颜一个。300米，足够我们的比亚迪S6行走400公里，如果走上10天，那么就算一天节约120，也剩下了1200米，足够一个小短途的吃喝了。假如您是高富帅，你可以“呵呵”我等小**的穷游精神、如果你是百富美，求包养！

     在网上看了好久的车顶帐篷，自动的，都是8000-12000左右，手动的国产都是3200+，心里一想我还有时间，我帮助别人安装了很多设备，也自己亲自组织施工过工地，那么就一个小小的车顶帐篷不能搞定你？

    研究汽车：400电话比亚迪总公司，得到回答，比亚迪汽车的原车行李架可以在行驶中配重75公斤，但是需要合理分配，防止车顶因为每一个地方过分受力变形，但是在修理厂看见汽车的防滚钢结构不错。应该是行驶中合理受力75公斤，停车状态应该可以有200斤-300斤的可能也很大，小面包也可以拉很多啊，谁知道最大停止重量，可以回帖告诉我。

    研究帐篷：比亚迪车顶最大的可以接受的宽度应该是1.4-1.2米之间，那么我们从最小的开始设计，并且想做什么帐篷1类：X宝的拉开折叠帐篷3200左右，做工要求太高。个人独立完成估计还没开钱买的实际，排除。

2类：   树脂玻璃纤维顶棚制作加框架结构，一想到要做那么大的模具，我的家又不足够完成这个活动，并且前期投资也很大，排除。

3类：普通管式结构落地帐篷改良：只要管子和汽车防水布，制作简单，使用方便，完全可以完成。开始设计制作。最终以价格便宜，简单制作，为准则开始了这次设计：

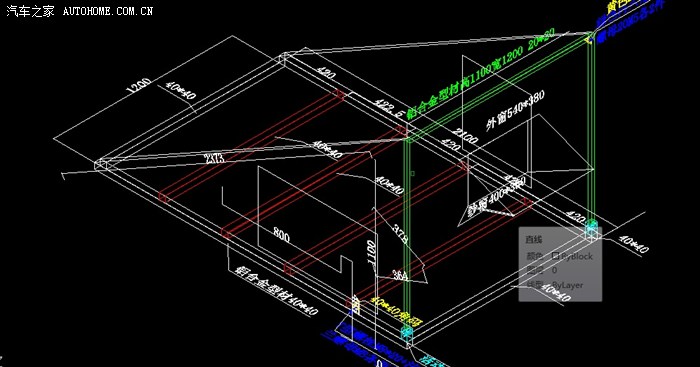

如图1：立体图

大家看见，图一是一个三角形帐篷，这种帐篷设计简单，重量轻，直接设置一个内帐篷，和我们看见视图一样。我给帐篷开了3个窗口，里窗口使用纱网，抬升部分为防水篷布。

图2：底盘框架图

图二上是和铝合金型材销售商商量过，得到最大承重200斤的红色龙骨，选用材料为40*40，白色的边框也是相同的材料，黄色的40*40角码可以直接上螺丝固定好所有的红色，百色龙骨、而不用加工！

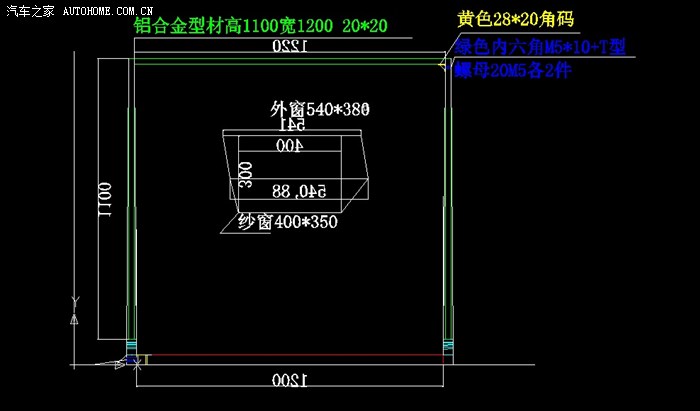

图3：这个是正面图

正面图形里的支撑杆是20*20也有28*20的角码做连接，绿色为180度活动铰链，在帐篷不用的时候，可以把帐篷放到，收纳起来，而支撑起来的时候，需要绳子固定到轮子，防止给风吹跨。

图4：侧面图

图中有两个窗口，横式窗口的这个为正面入口，一层是防蚊莎料，一层为大于入口规格10CM的防水篷布组成，防蚊子，防水，竖式窗口类是，绿杆子支持那里为打开样子，三个窗子介绍完成。

图5：立体样图

图6：立体样图

图7：防水篷布第一层

图片因为是截图，我就细说一下，大家可以看见，这个图形就是立体图的防水篷布，里面开的三个窗口大家可以自己想要什么样子的，我就做了入口和一个小窗口换气窗，而图4里的竖式窗口没有体现出来。我想做成一样的两个窗口就行了。这个篷布是用汽车防水篷布。价格便宜，防水好。

图8：价格预算

尾声：大家说S6的后空间很大，可以睡两个人，但是每次出车去玩，都不是两个人，我有父母，有孩子，虽然不能带全都去，但是起码可以多睡2个人，效果也不错。上面的200公斤需要增加更多的图二红色龙骨。以上图片只做讨论，不为施工，因为可以用不锈钢做X行支架配置双城篷布，得到的空间更大。初次技术贴，如有错别字，大家指点，文化不高，农民工一枚！

PS：后期制作的时候，将全程照片跟踪！
