全新爱丽舍（导航+倒车影像+倒车雷达+行车记录仪）DIY作业 求精

    今年6月6日买全新爱丽舍最低配，用车感觉良好，但一直对刚轮毂和CD机耿耿于怀，加上马上过年，打算开车回重庆老家，所以安装导航被付之行动。于是开始了导航选购，看了很多实体店感觉价格太高；又看了X宝，价格在接受之内；后来又无意加了全新爱丽舍导航群，正好有团购活动，在问了别人用后感受后，果断出手，订了导航+倒车影像+倒车雷达+行车记录仪全套。现在把整个安装过程和大家分享，希望能给自己动手装导航的朋友提供帮助。

    一 工具/技术准备

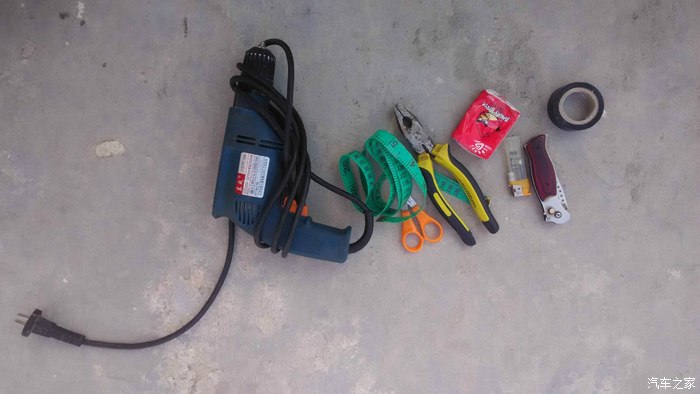

    自备工具：电钻、尺子、小刀、电胶布、打火机、剪刀。

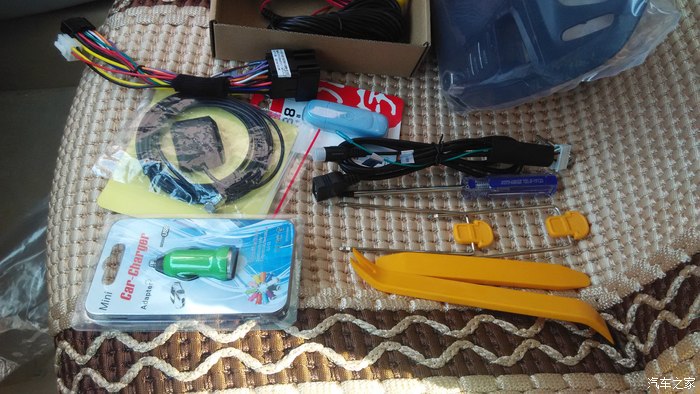

    专用工具：X宝配送的专用工具。

    技术准备：中控拆开方法、布线方法、接线图等、别人的安装作业等。

    二 导航+倒车影像+倒车雷达+行车记录仪实物

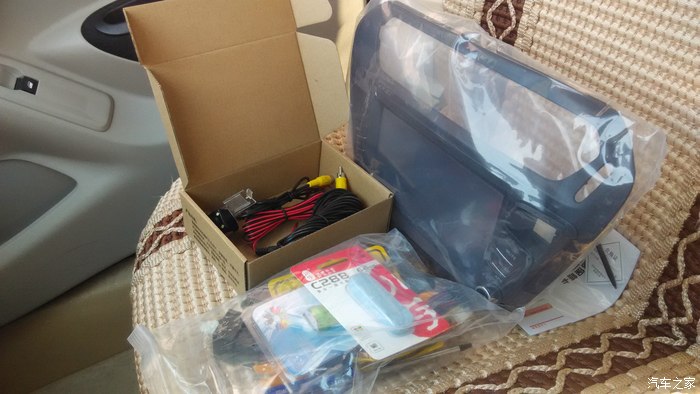

    导航+倒车摄像头

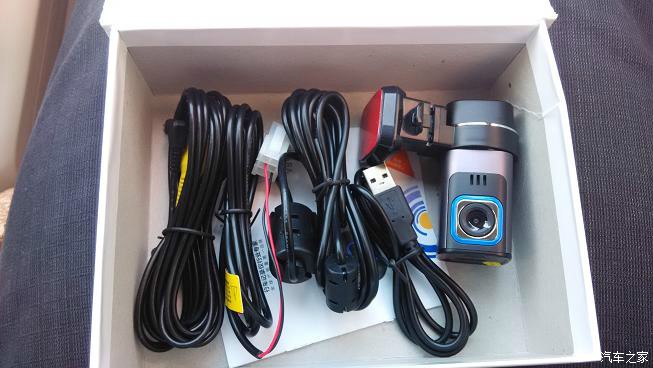

行车记录仪

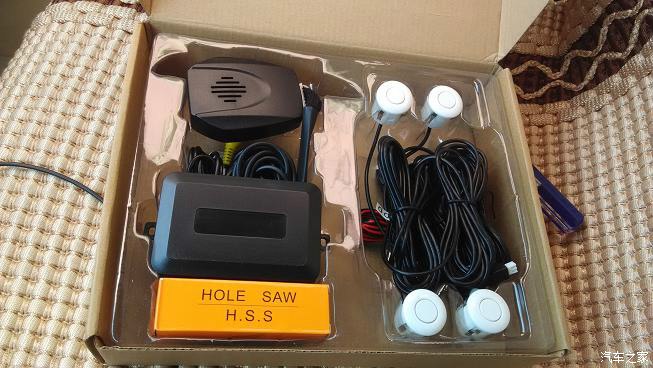

倒车雷达

    三 拆中控台

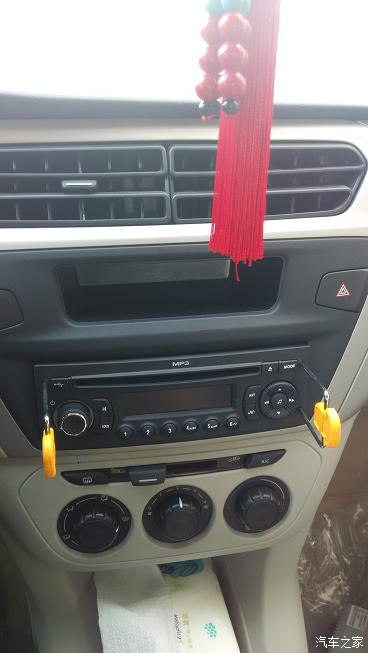

专用工具插入CD

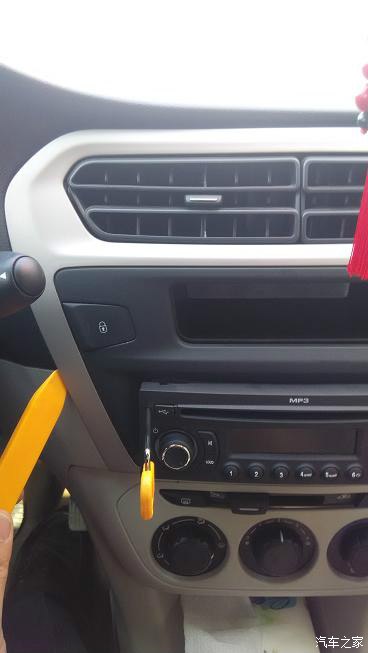

专用工具撬开面板

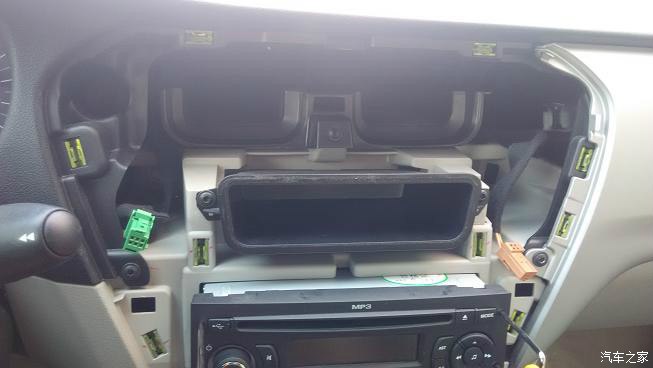

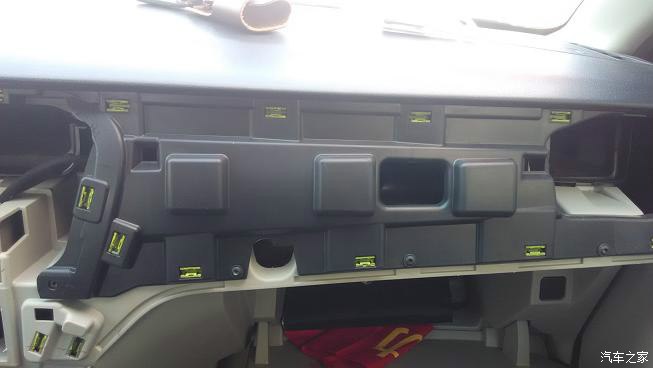

拆掉面板后样子

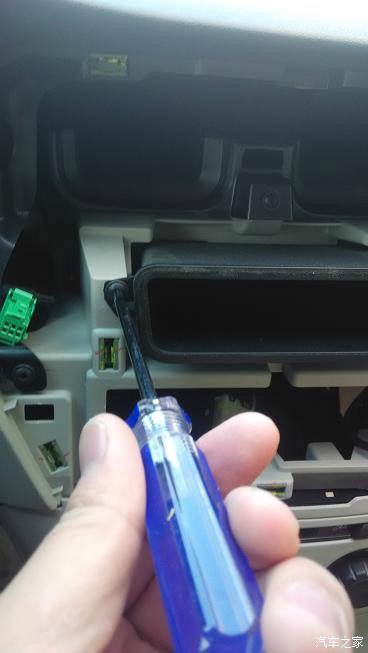

专用螺丝刀拆下储物盒

    四 导航测试

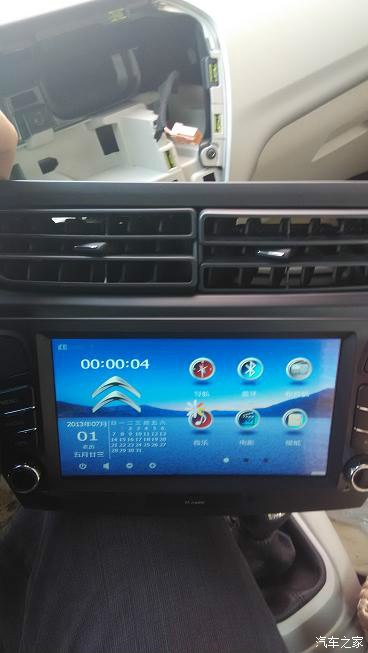

插入插头后测试导航

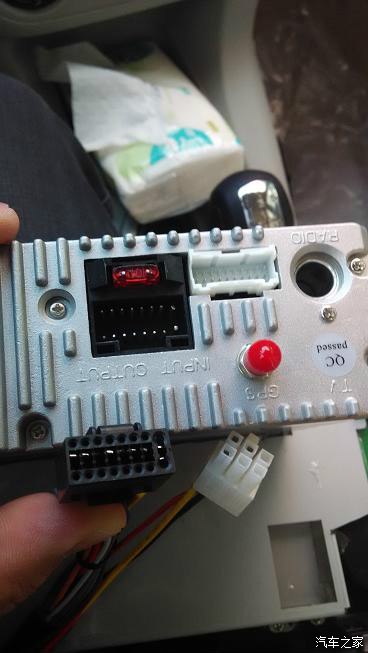

导航背面图

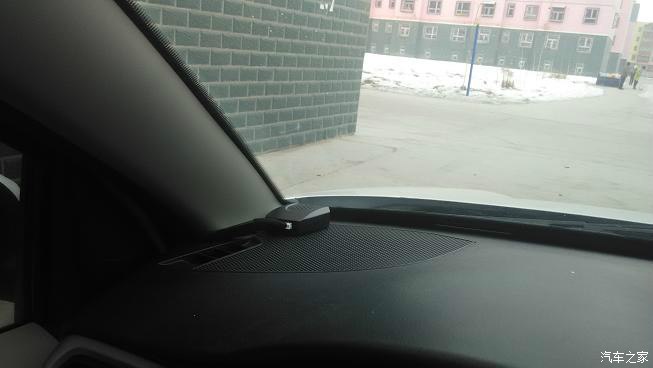

    五 行车记录仪/天线安装

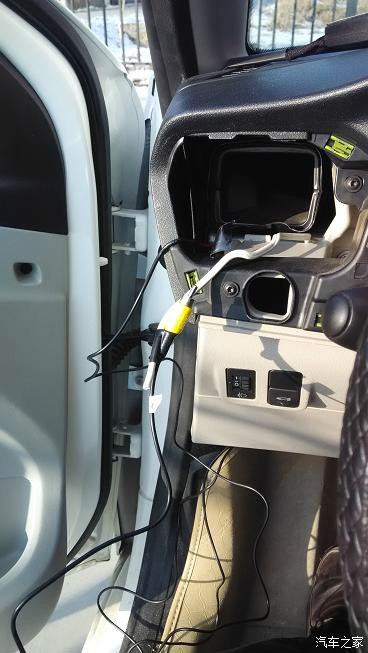

用撬棍拆掉右侧面板

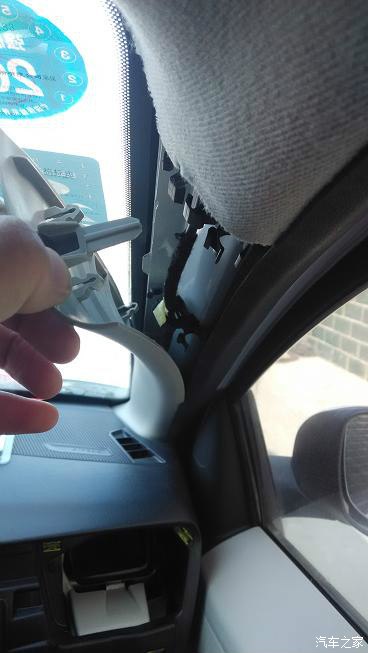

用手拆掉右侧A柱板

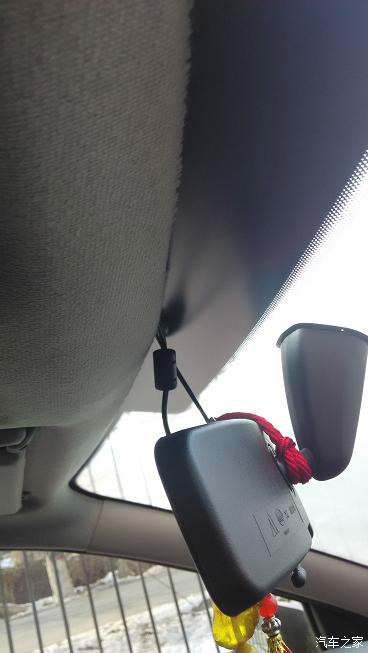

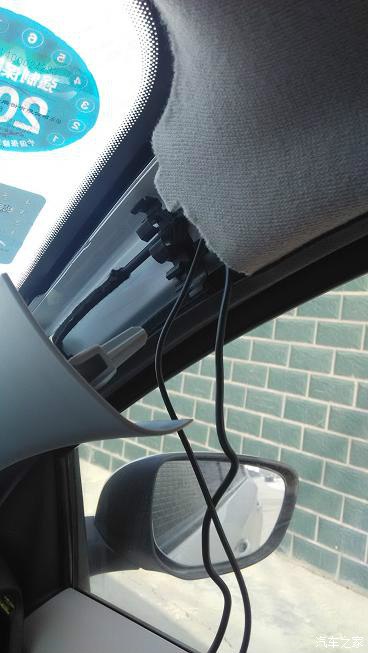

布线1

布线2

    六 导航安装

导航接线（按背面说明）

    七 雷达/倒车影像安装

雷达布线（拆开左侧出风口从上往下布线）

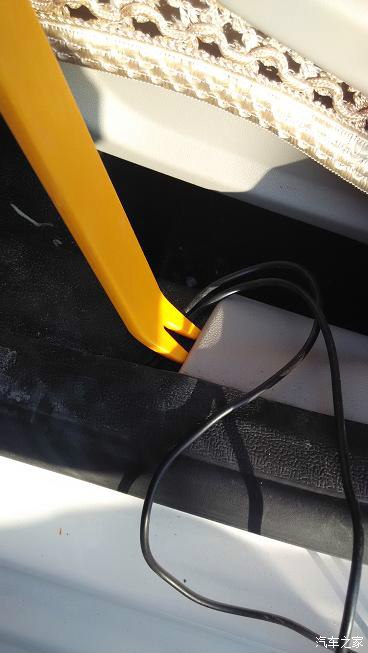

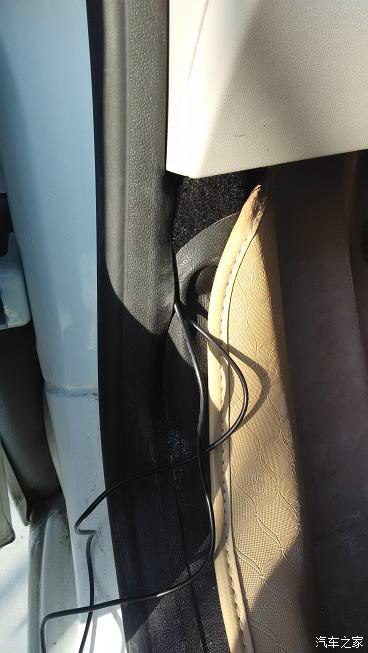

左前门压条下走线

前门到后门走线（从硬塑料下穿过）

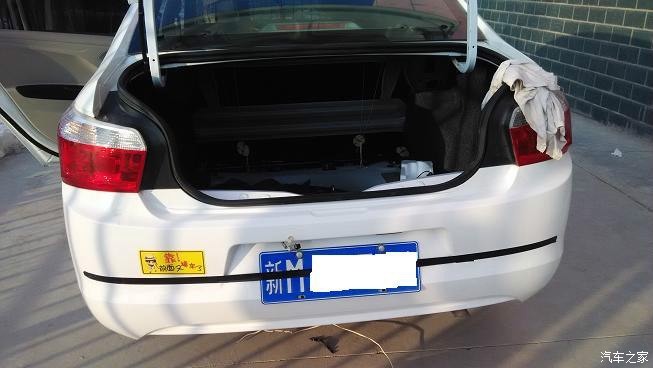

                            车尾拉电胶布确定打洞位置（参考了原装雷达安装位置）

       特别注意：雷达和后视取电是外面数第二根线为正极，第一根线为负极。负极可直接接到车身金属上。

    八 安装完成后效果图

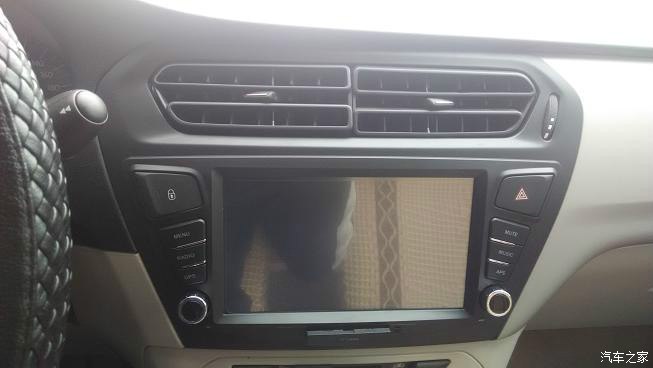

大屏导航

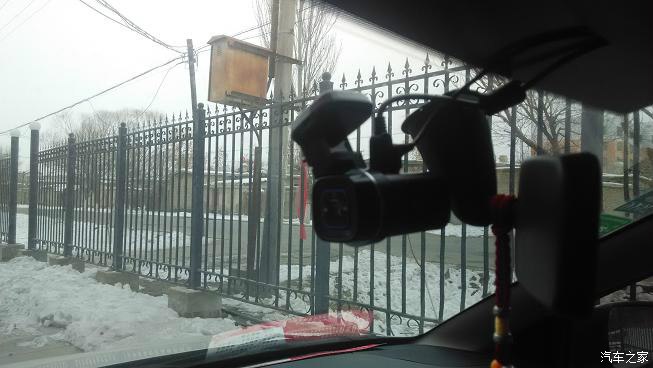

行车记录仪

雷达语音播报器

倒车摄像头

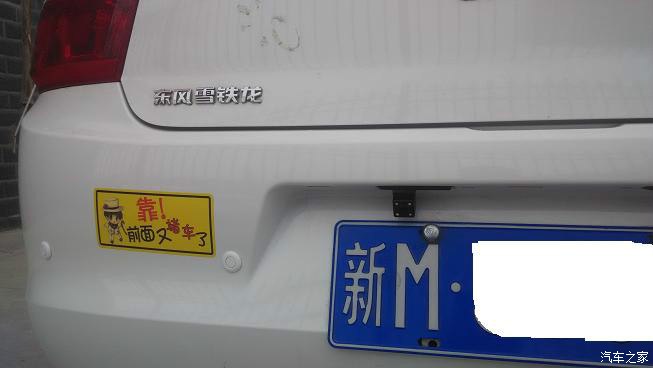

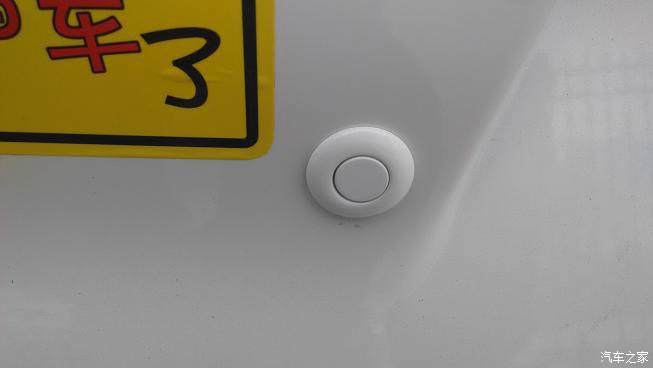

雷达细节图

   九 导航使用图

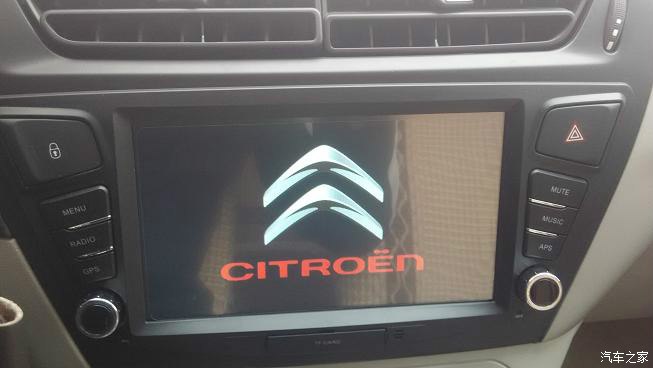

开机雪铁龙标（大屏很漂亮）

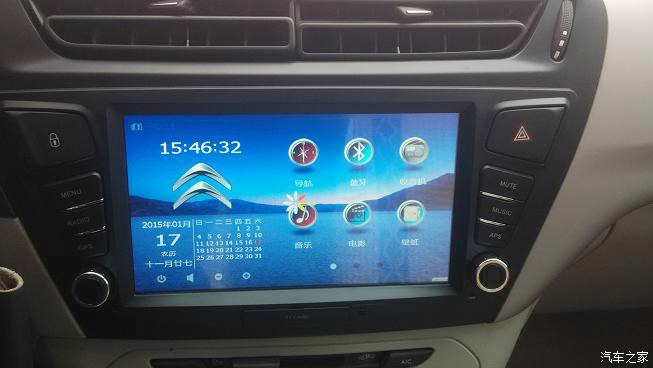

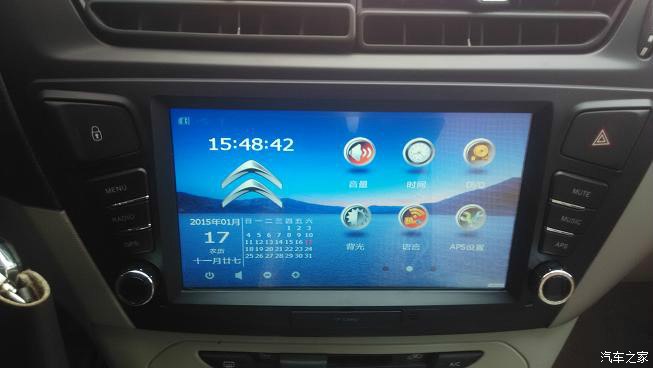

主界面1

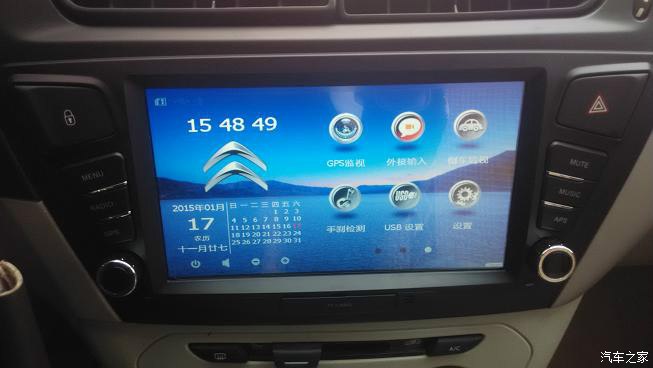

主界面2

主界面3

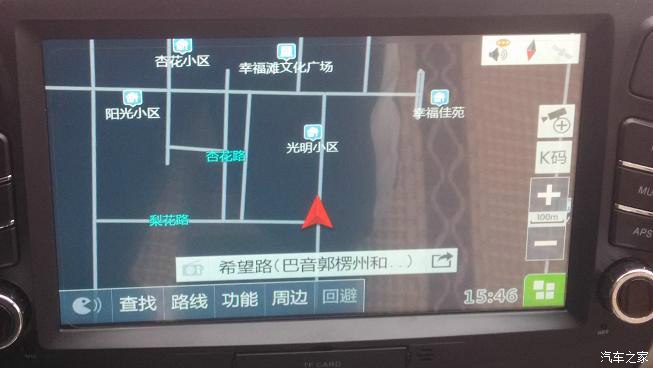

导航图

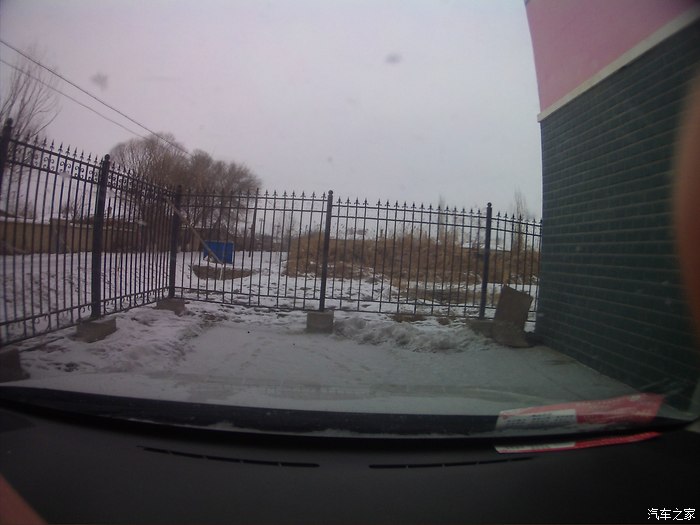

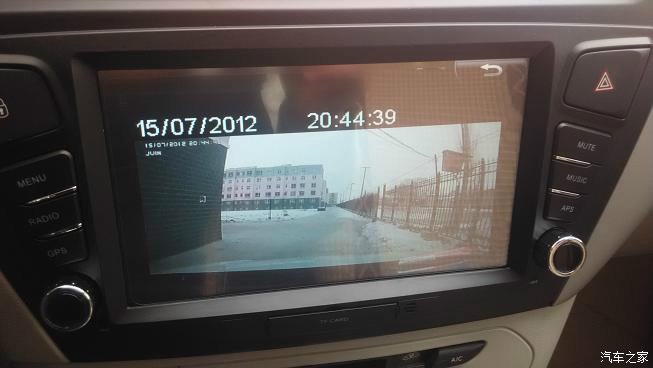

行车记录仪图（阴天，光线不好）

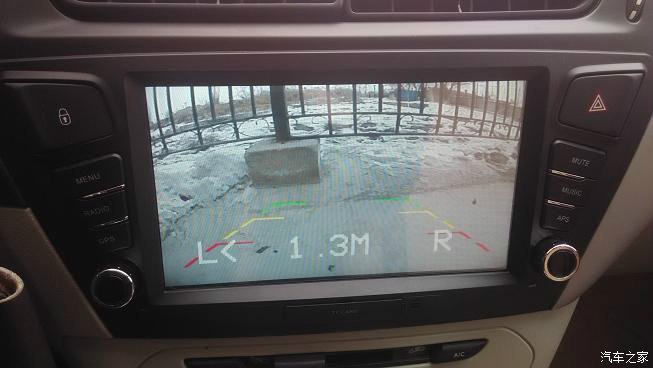

倒车影像（雷达语音播报距离）

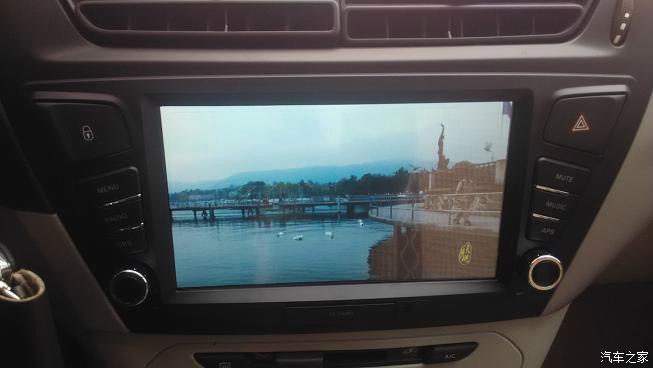

MP4

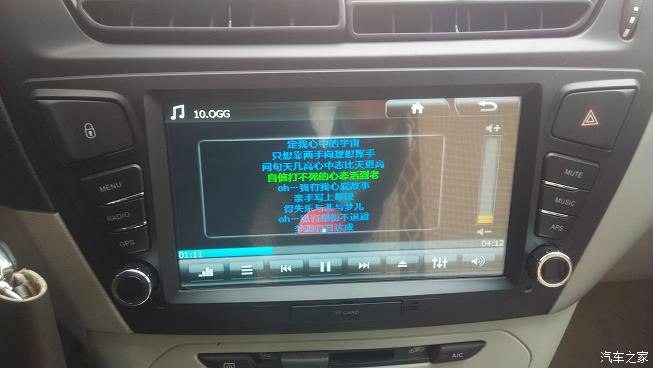

音乐

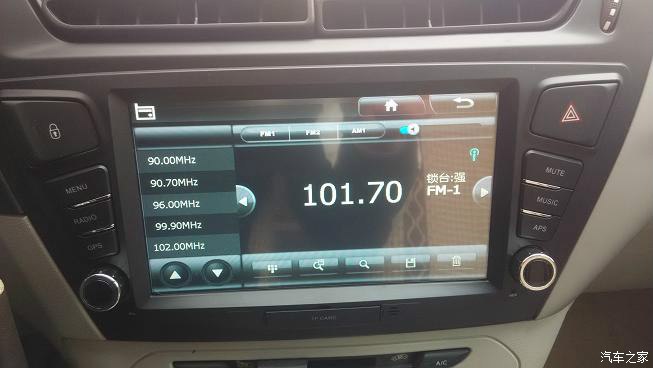

收音机

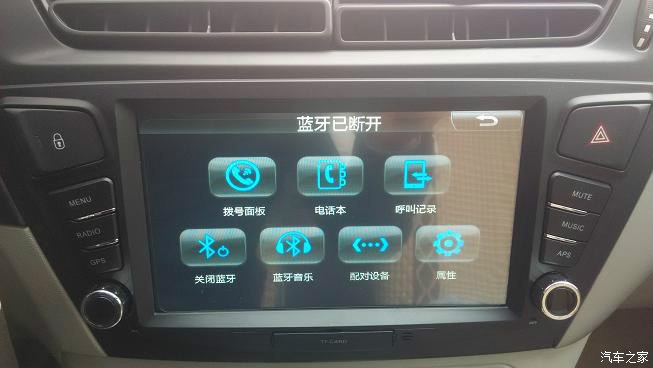

蓝牙

    十 夜视效果

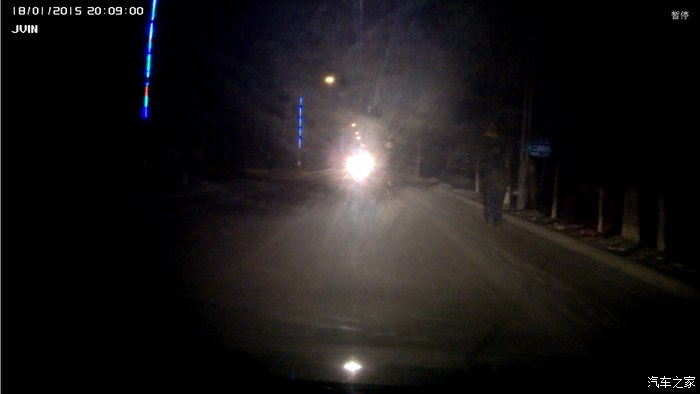

夜视效果

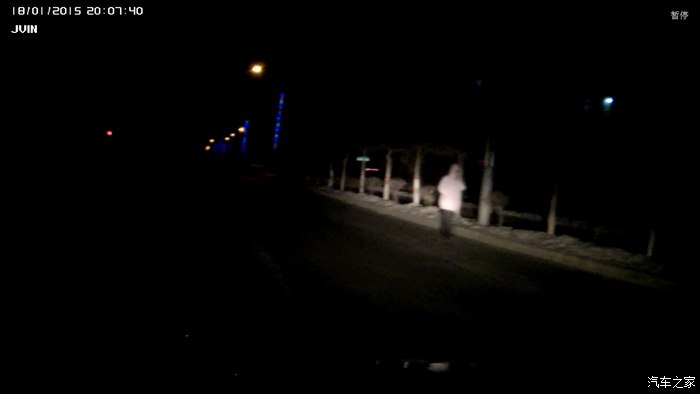

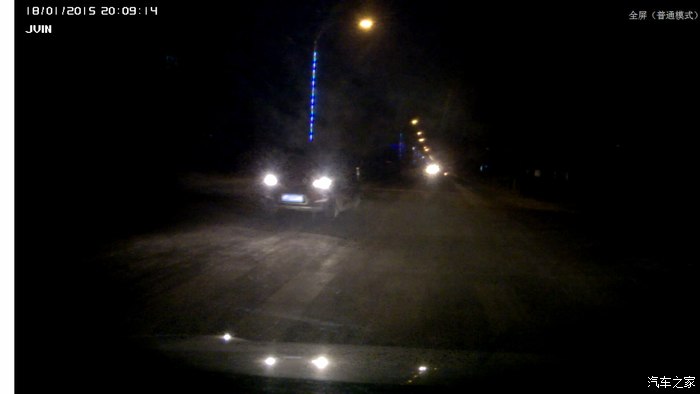

夜视效果1

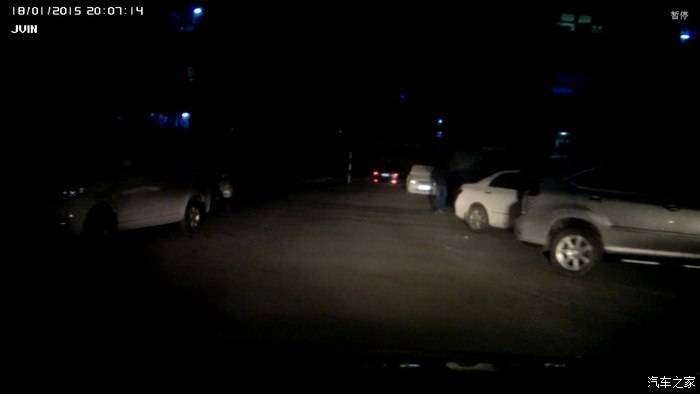

夜视效果2

夜视效果3

摄像头拍照

      安装共用了6个小时，虽然很累，但自己干活放心，下次有问题了还可以自己解决，另外还省掉了二百多的安装费，所以很开心。安装过程中也出现了一点小插曲，没有接倒车信号线，挂倒档的时候不能自动到倒车影像，后来经团长提醒接上了。安装完后感觉非常高兴加一点点自豪。有要自己动手装导航的欢迎交流。

      如果感觉对你有帮助别忘了赞哟，谢谢！！！
