C2安装RD45和中文屏

具体怎么发现V2C交流群我也记不清了.只知道是牛逼人物为让C2,206,207等用VAN网的车型安装中文屏和RD45弄的协议板.以前都装的307,世嘉和凯旋RD45和中文屏,C2还真没装过.正好有C2车主让我帮忙安装!准备好协议板,C5拆车RD45CD和中文屏,转换线束,蓝牙线束,音乐手柄,USB线车主有.准备好后直接通知车主过来安装.由于之前没装过也没有虚心学习,所以当时自己慢慢摸索安装过程有点慢.

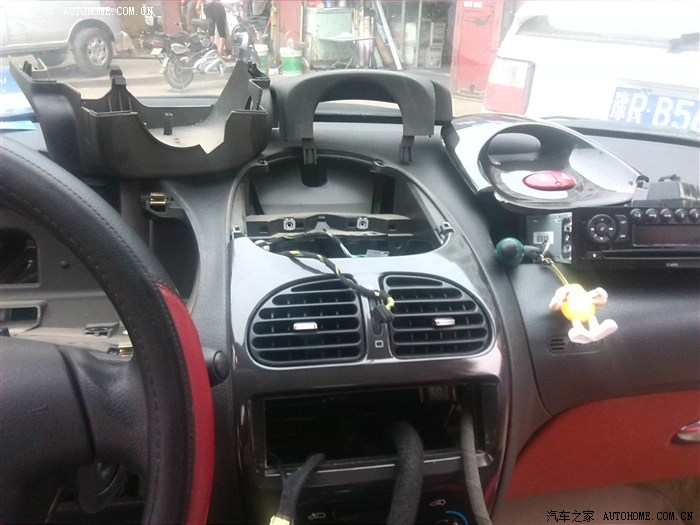

C2上场,由于手痒拆完才发现拆的时候没有照下拆的过程,依次拆下仪表,时钟,
拆仪表框的时候没有螺丝是四个卡子!用手指从玻璃方向往怀里掰边框,上图中的铁卡子就是卡仪表装饰罩的.装饰罩拆掉后仪表正上方有一颗T20螺丝,

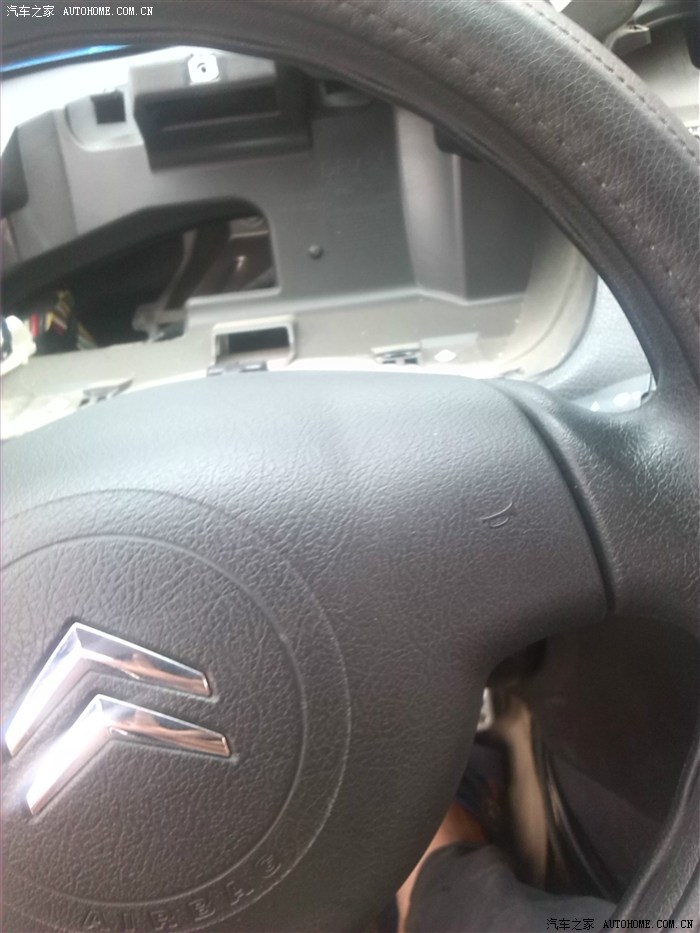

这是拆掉后的样子.

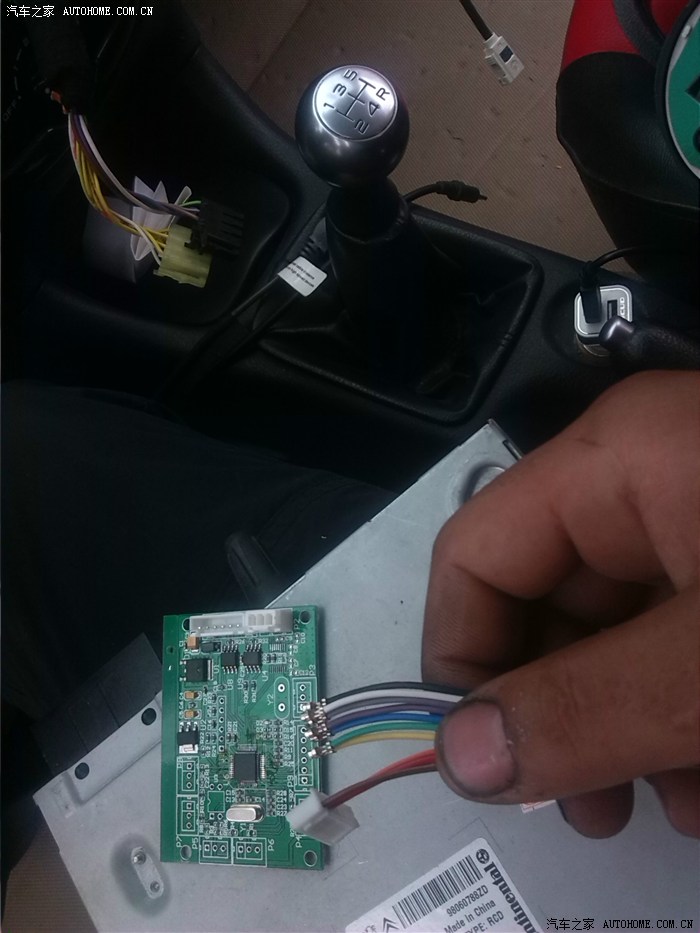

这就算传说中的协议板,CD和中文屏在C2上面工作离不了这东西,充当的翻译.请无视劳动人民的手
上图是C5拆车CD,中文屏,转换线束和蓝牙线,转换线索用的是世嘉或者307用的稍稍改造。

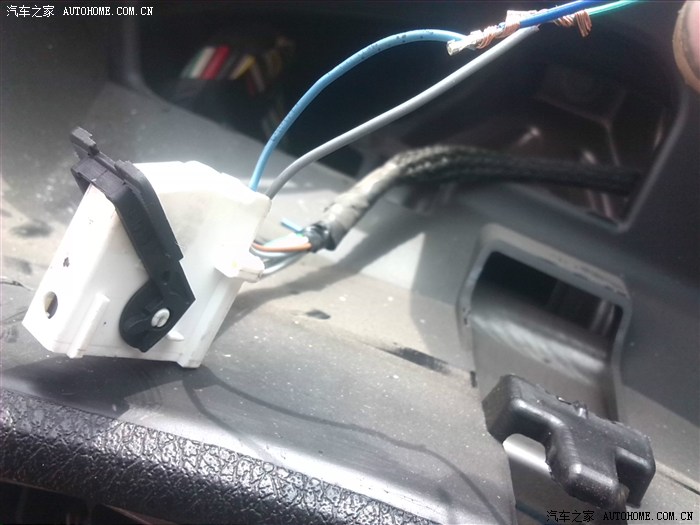

仪表插头里面5和10号是空的 插上准备好的插针，鄙视协议板里带的插针！幸亏我有给C5和508安装倒车影像剩下的插针正好可以用上。
仪表接两根VAN线通到协议板，上图左边两根线。CD和中文屏上的CAN线也通到协议板 中间两根线。 另外一根12V正极线和负极，右边两根线。中文屏除了通往协议板的两个CAN线以外也需要12V电源，看第五张图是中文屏后面连接线。

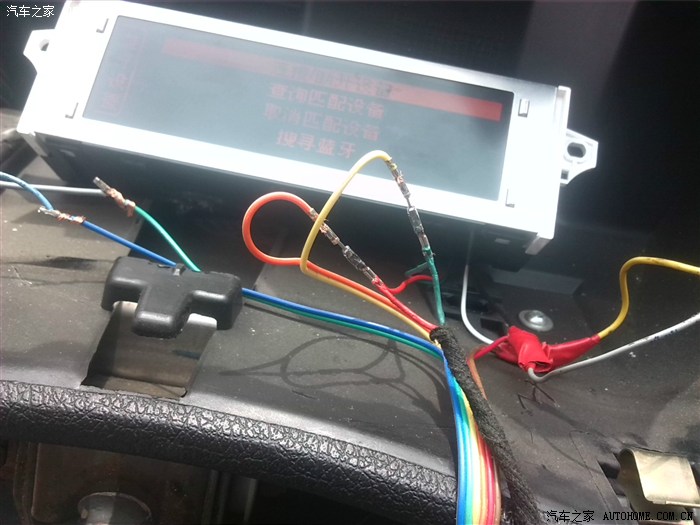

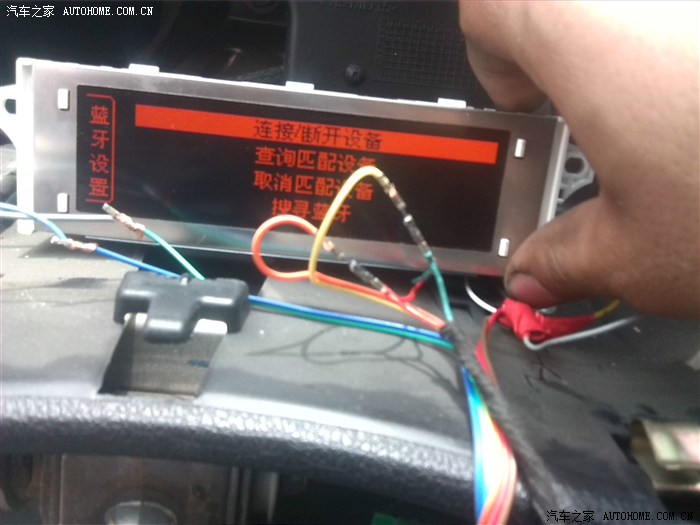

接线完成后的效果，只是看看效果  ，

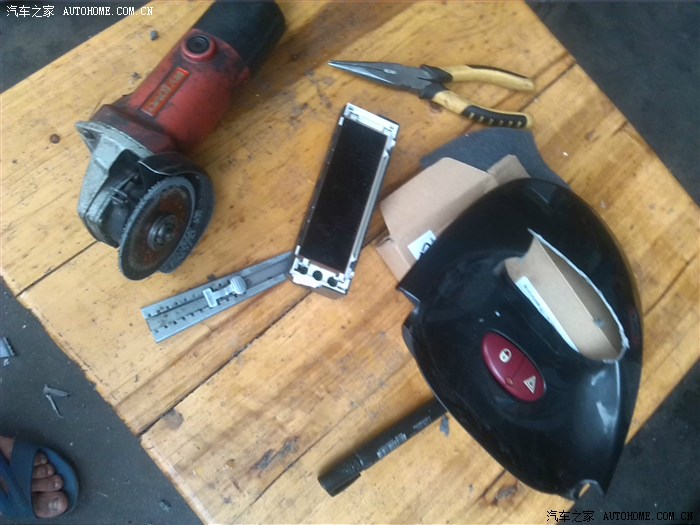

最后一步也是最难的，要把中文屏放在以前放时钟的位子，需要自己挖洞 安装 。

整个安装过程最浪费时间的就是固定屏幕了！中途来不少车 ，！整个过程用到的工具有T20，试灯，手砂轮，绝缘胶布。美工刀，电烙铁等！最后推荐几个法系车好的交流群：V2C交流群234638828。标致巡航群123431582。南阳地区最活跃的法系群23774659，200078596。
