2012款E200L(NTG4.5)激活原厂导航、声控、硬盘空间等功能

北京奔驰2012款E200L，NTG4.5系统激活原厂导航功能并成功安装地图，同时拆开机器内置了陀螺仪。北京奔驰E200L/260L交车时无导航功能选项的，在恢复地图前需进入工程模式进行设置。同时向供应商购买地图光盘和地图“功能激活码”(注意：不是“地图升级码”)，该号码需要向地图供应商提供车架号进行匹配，激活码与升级码相同也是六个字母组成。

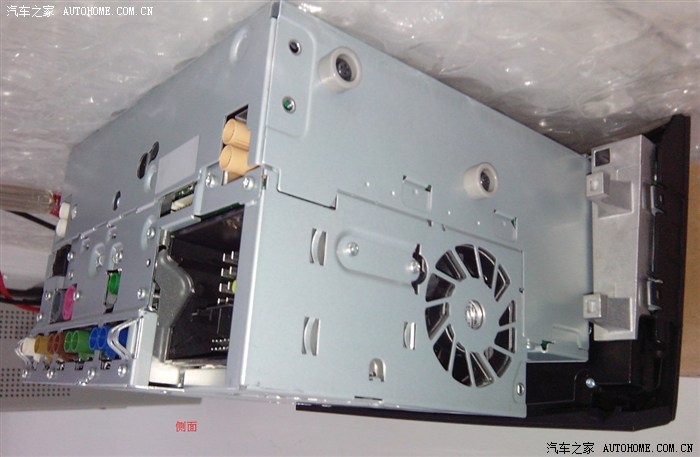

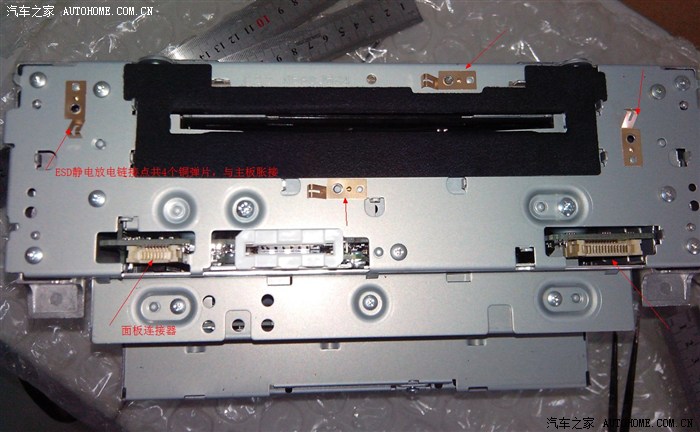

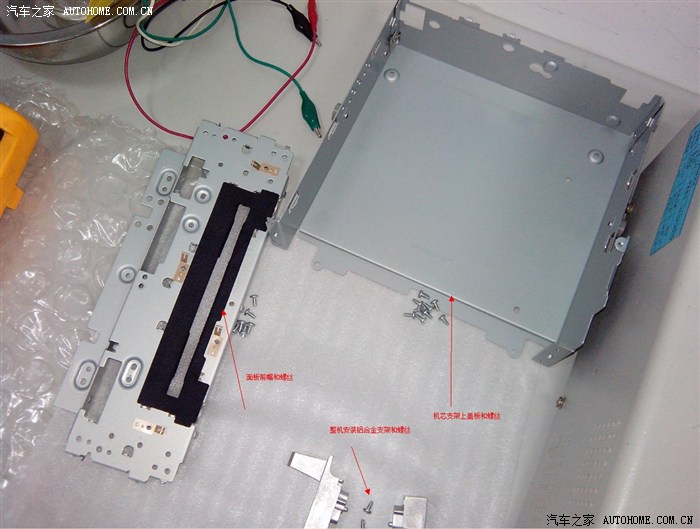

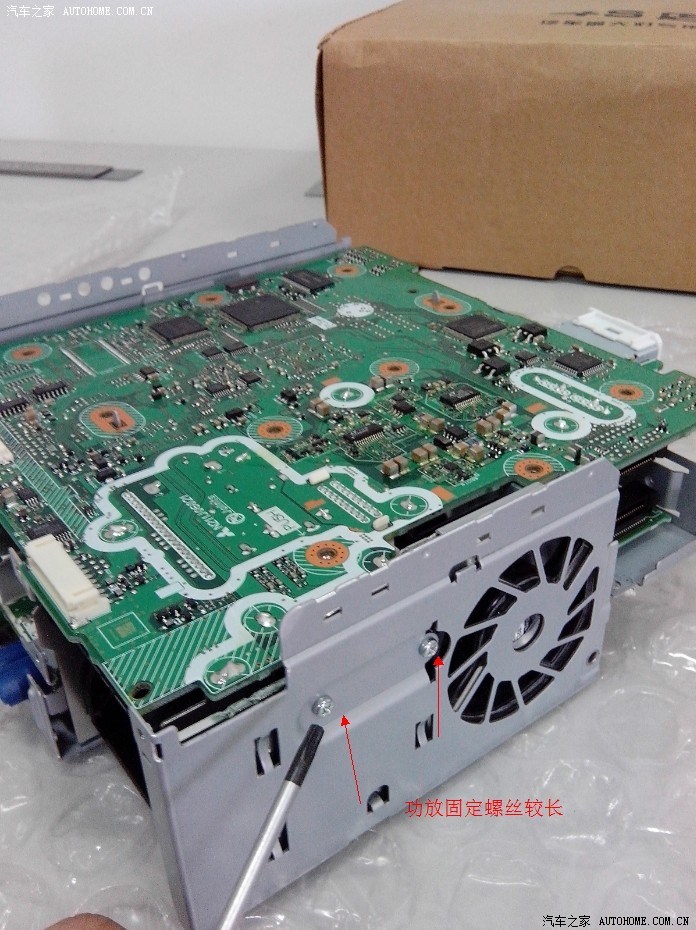

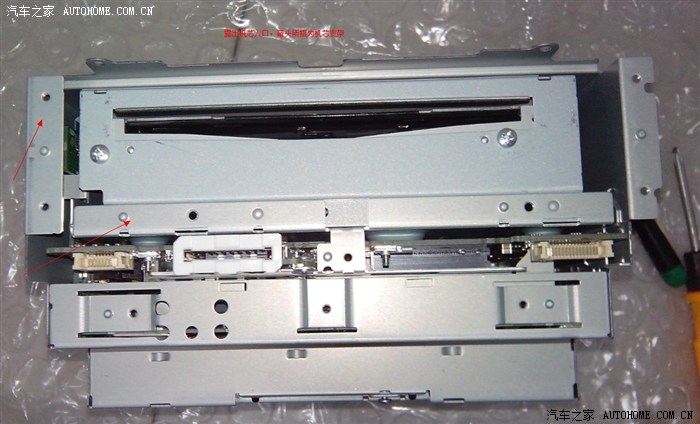

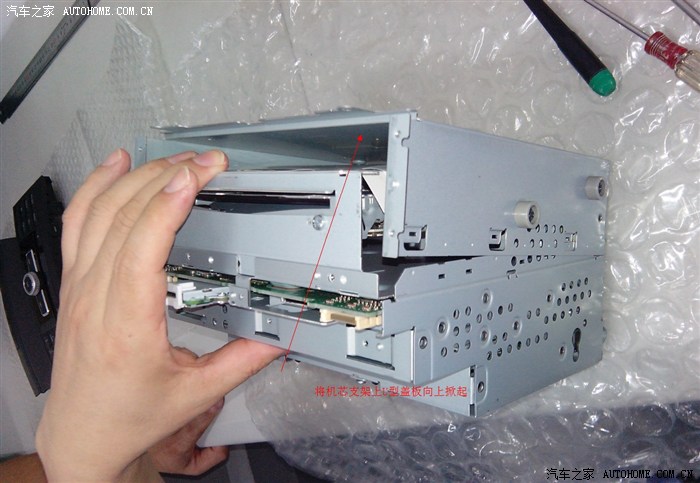

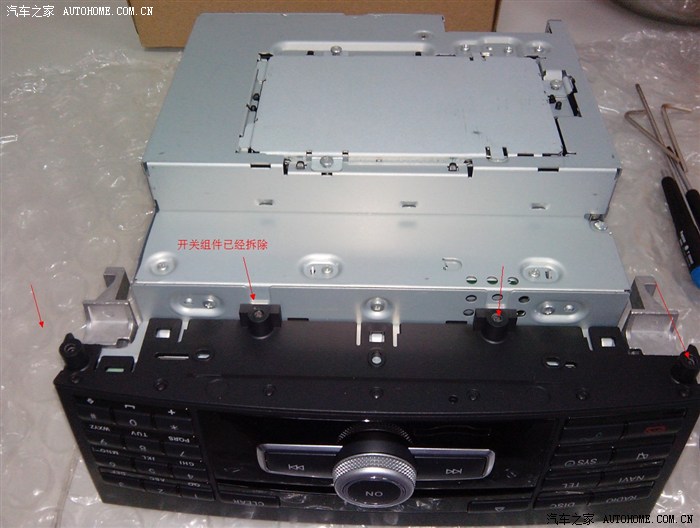

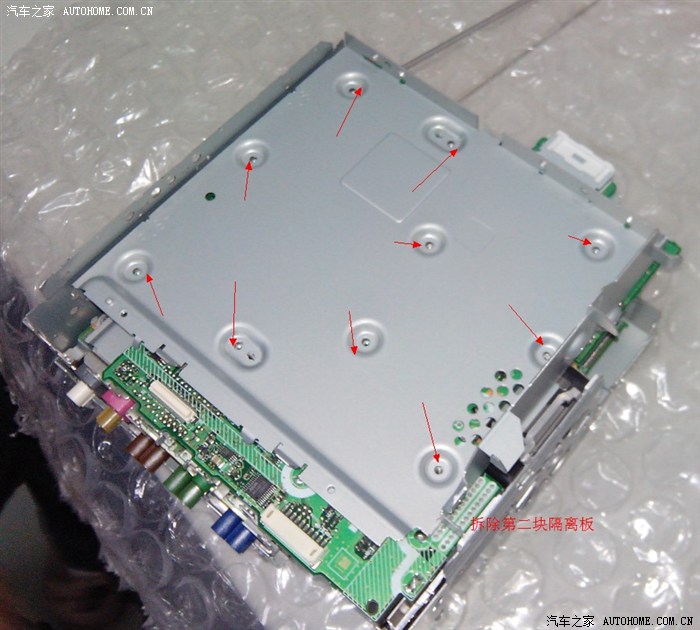

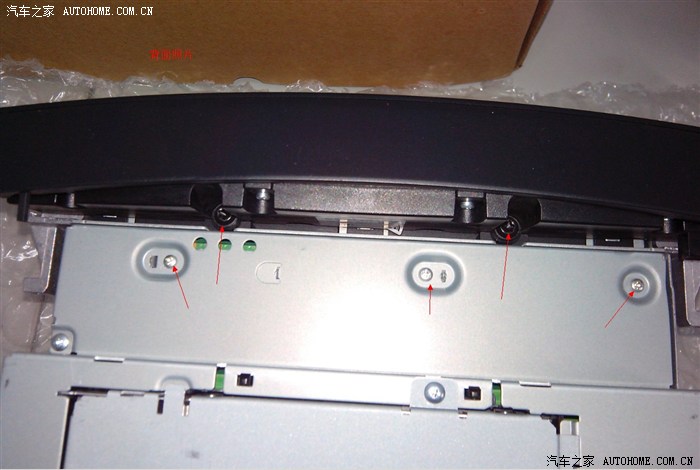

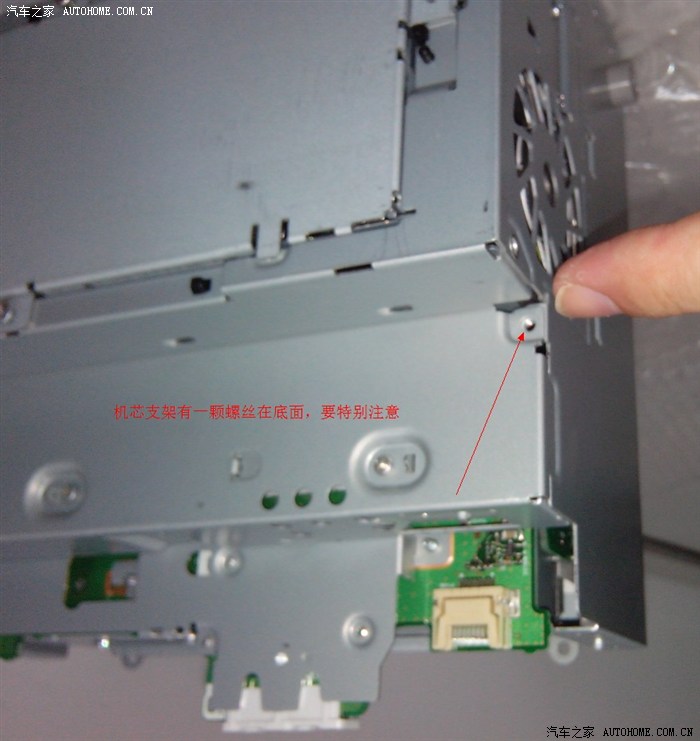

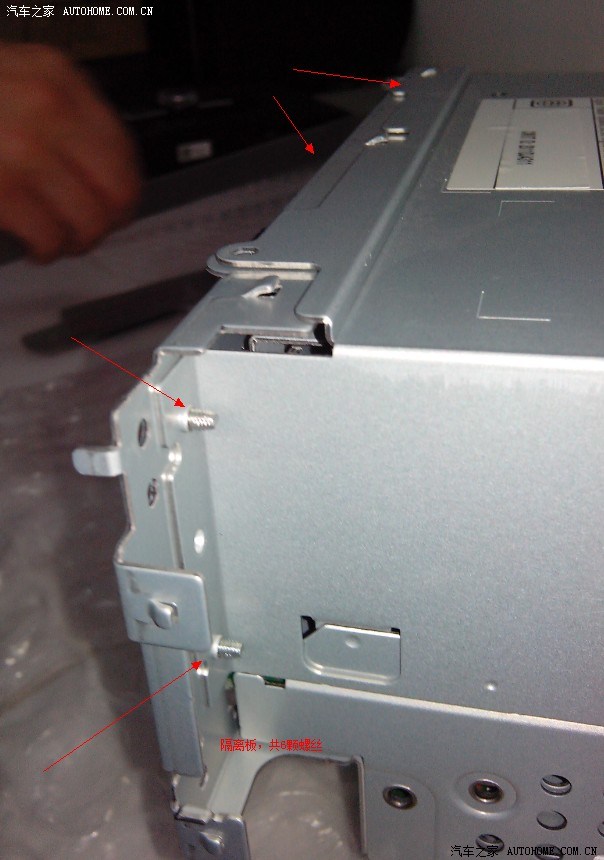

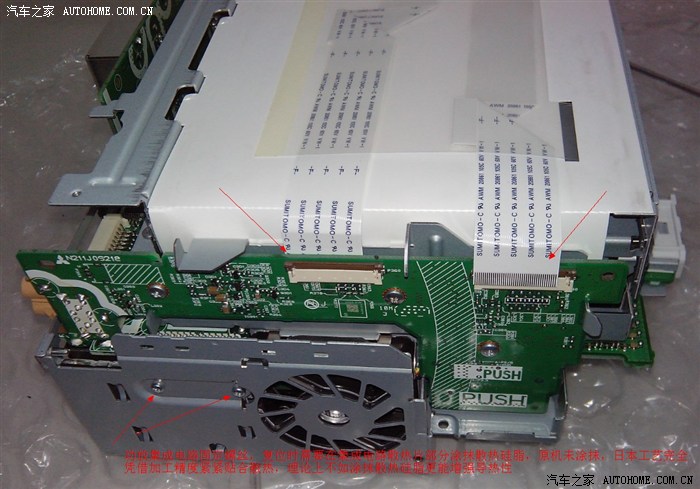

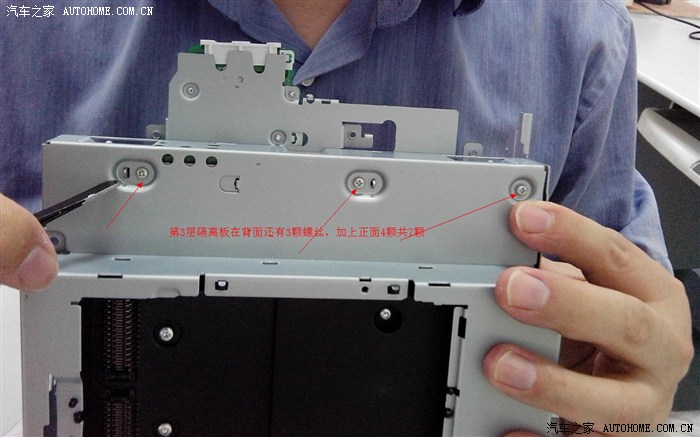

拆机照片是按照拆机步骤顺序拍摄的，焊接安装好陀螺仪后装回需要按照反顺序一步步恢复，以免螺丝漏装。

准备激活导航功能前需要检查以下几点：

1、要确认自己的机器一定是SD卡的，也即2011年底后出厂的DVD版本，因为导航地图是2张8.5Gb的DVD光盘；

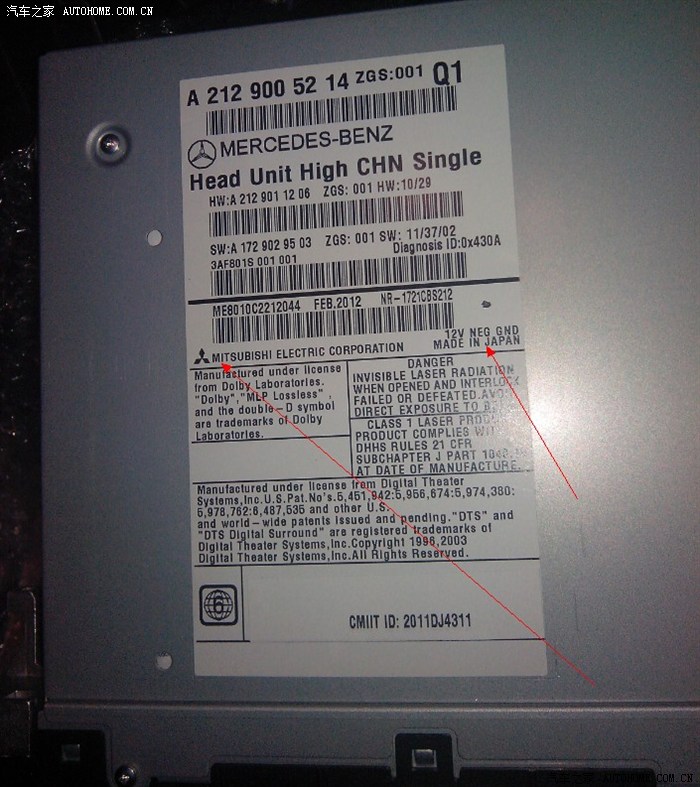

2、拆开驾驶台木纹装饰板后检查一下贴的标签是否是“三菱”的机器；

3、是否有内置硬盘，这个在工程模式下HDD infomation可以看到，TOSHIBA 80G IDE HDD；

4、如果以上都正确，恭喜您可以继续拆机冒险升级之旅了。

说明：

(1)、2013款取消了E200L，只有两款E260L。其实时尚版E260L是将E200L的DVD功能去除降为6碟CD机，同时将发动机ECU调整为高功率版。此类机器我们技术部尚未接触过，若HDD硬盘尚在的话，需要借用其他机器的DVD光驱将地图载入。若去除了HDD硬盘，则需恢复硬盘配置后再另行安装。硬盘情况可在工程模式下查看，后续会继续更新6CD版本的地图恢复方案。

(2)、恢复奔驰原厂高配设置确实有一定的风险，这也是网上代为改装贵的原因，自己做不会超过三千元，但需要动手能力强，勇于冒险，敢于承担风险的Fans，这也是风险与利益共存的充分体现。

(3)、载入地图分为A、B两种情况：

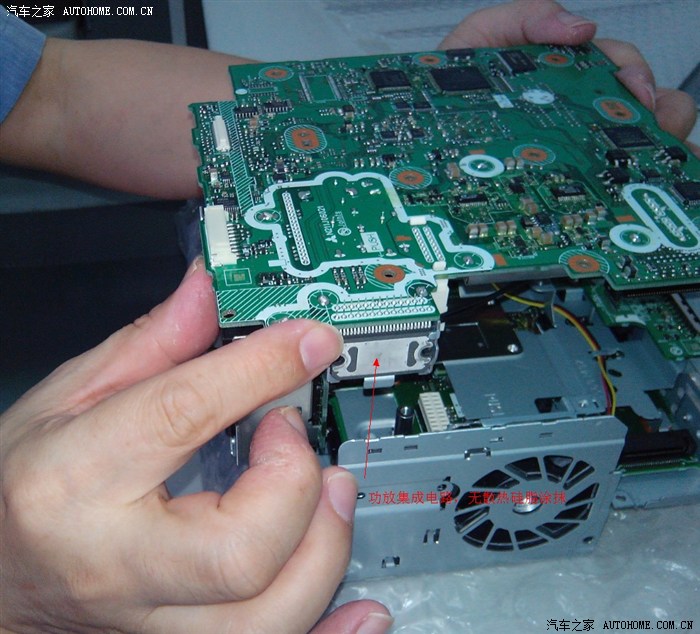

        A、仅导入地图不安装陀螺仪的小电路板(PCB)，优点是无需拆机，简单，声控和导航功能可正常使用，但由于无陀螺仪 地图的指南针方向会跟着车辆的行驶乱转。编程导入地图耗时约3小时；
