折腾之三-----天窗自动关窗

今天冒着烈日将天窗自动关闭器安装完毕，其实安装还是很简单的，就是照片拍得累，废话少说，请大家看作业

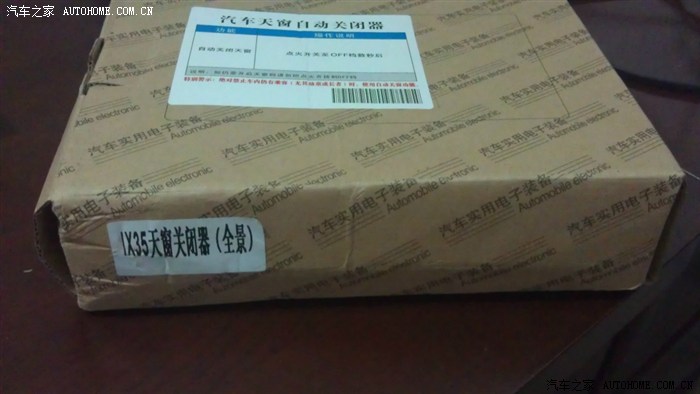

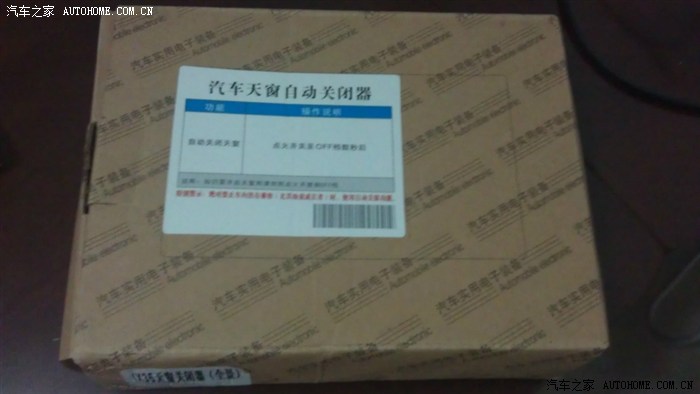

35专用的（但只有全景的关窗器）

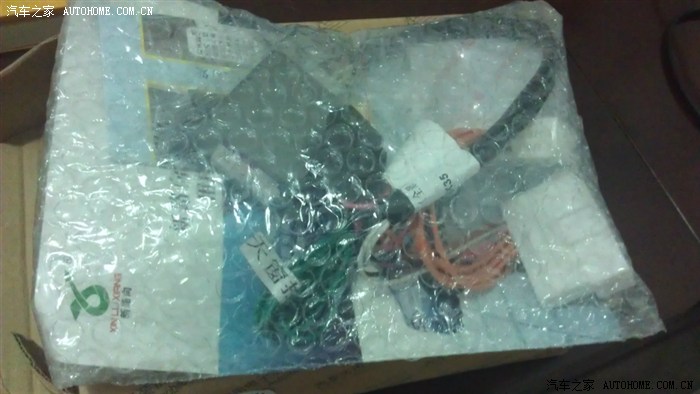

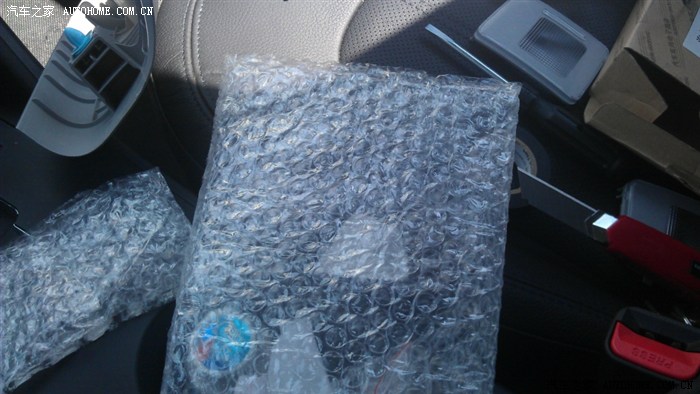

里面加了一层软保护袋

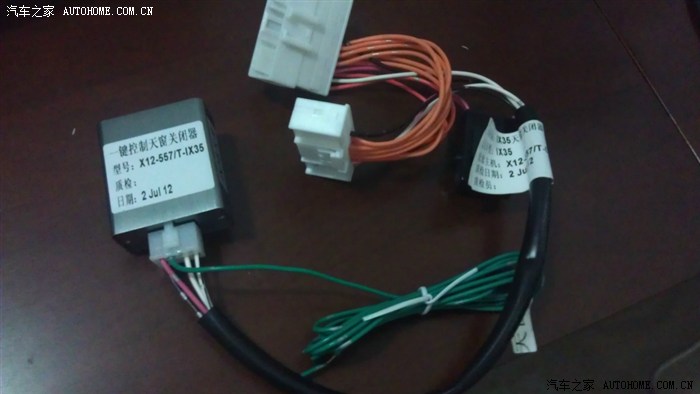

全套东东

控制器

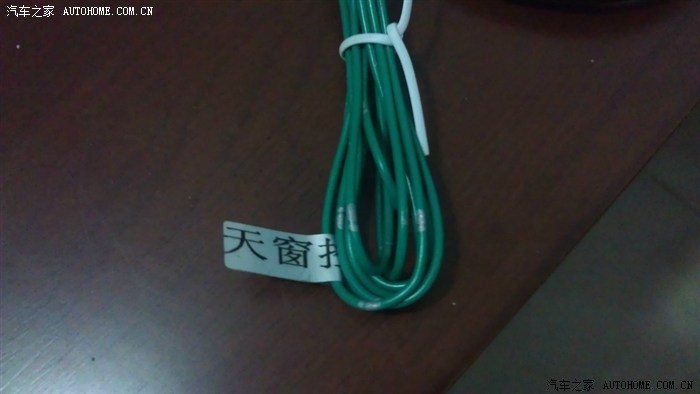

要接的线

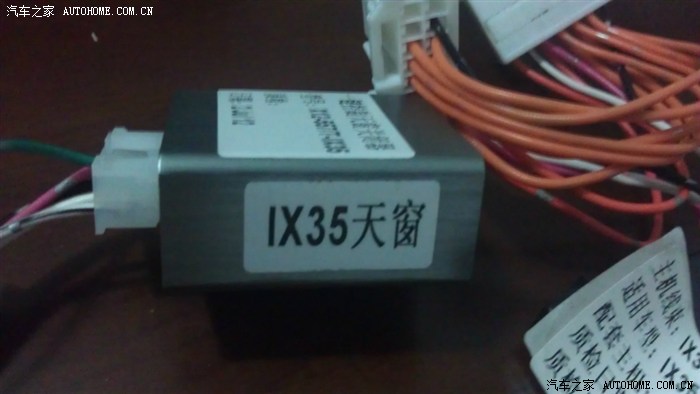

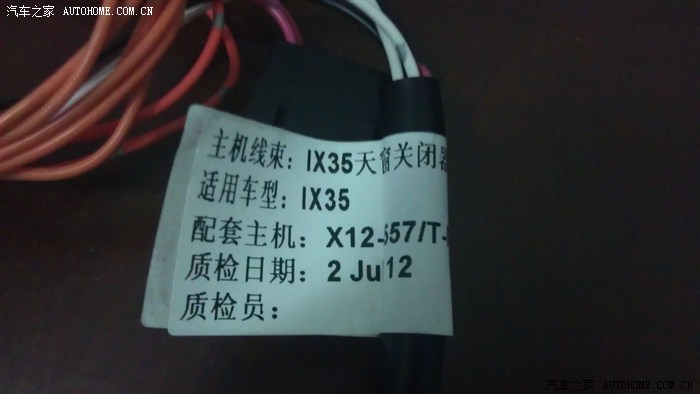

35专用

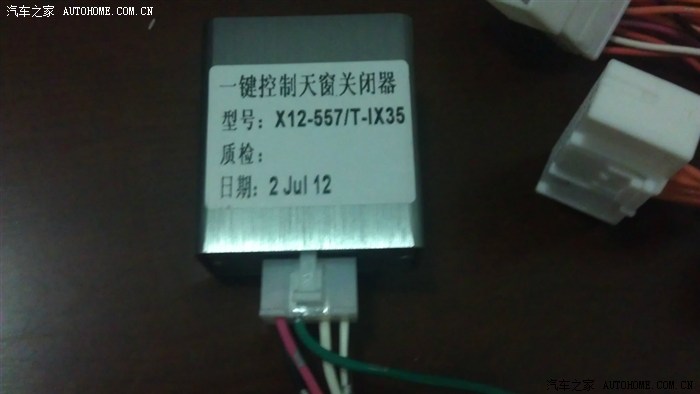

12年7月2日生产的我7月16日下午下的单

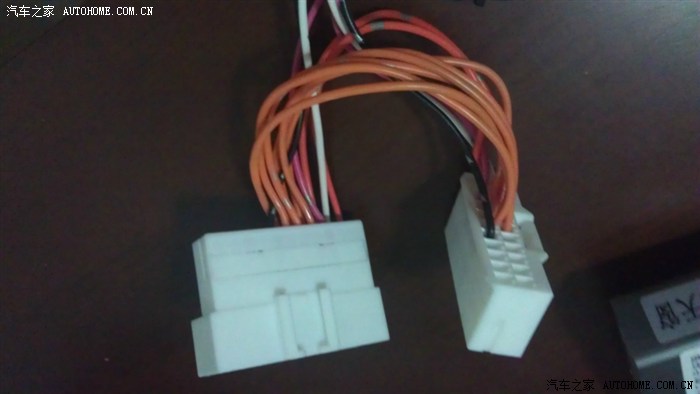

不错的插头

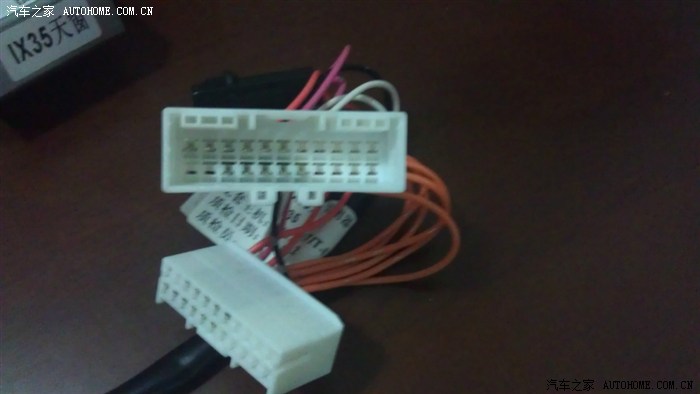

来个细节，真的不错

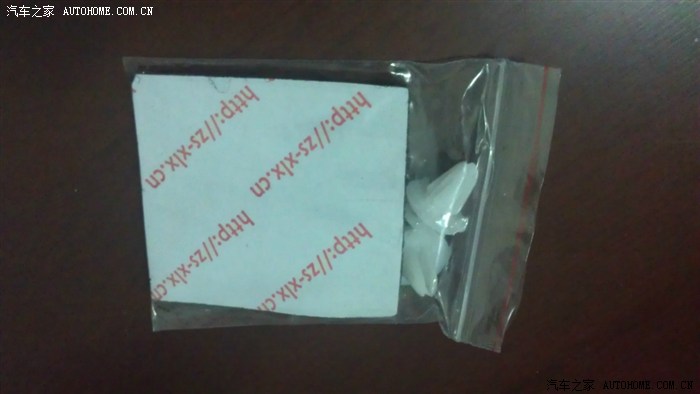

固定用的双面胶和2个送的卡子，以防万一

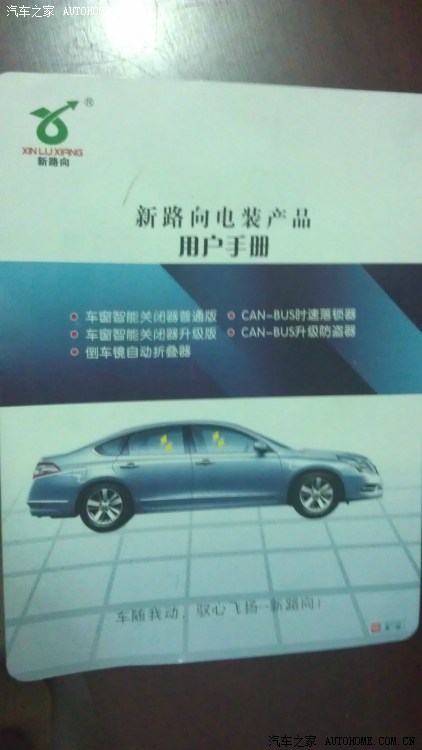

用户手册

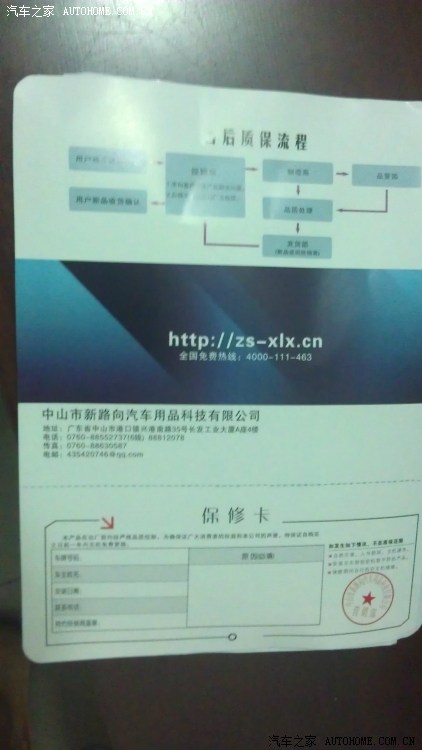

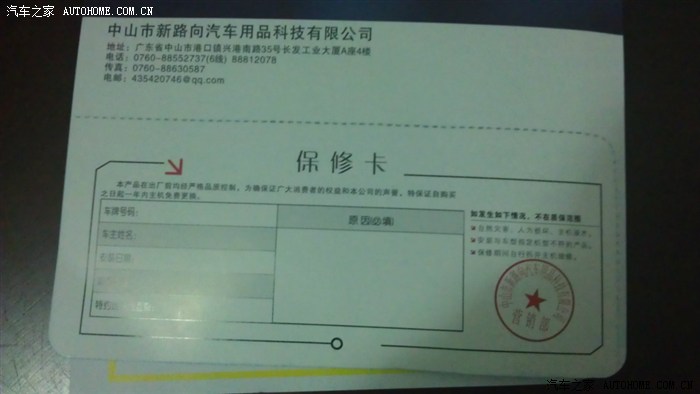

保修卡

近距离的

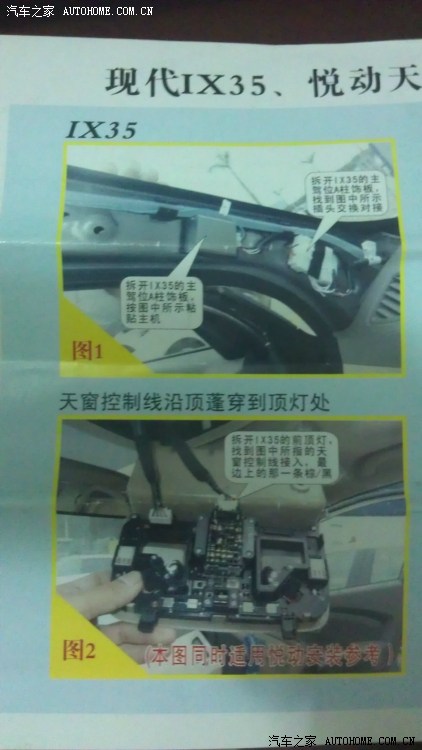

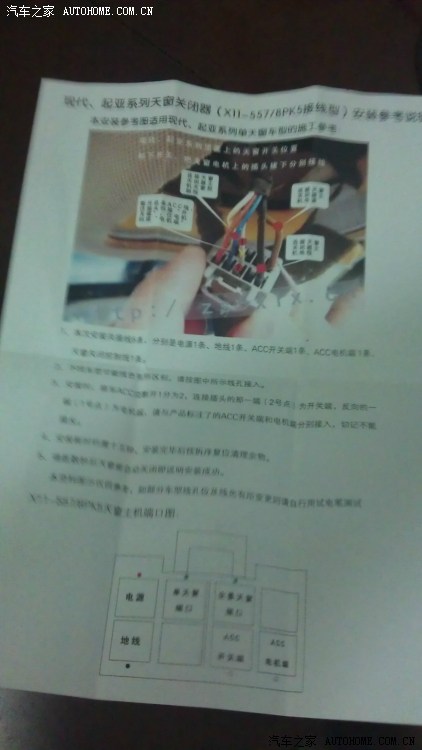

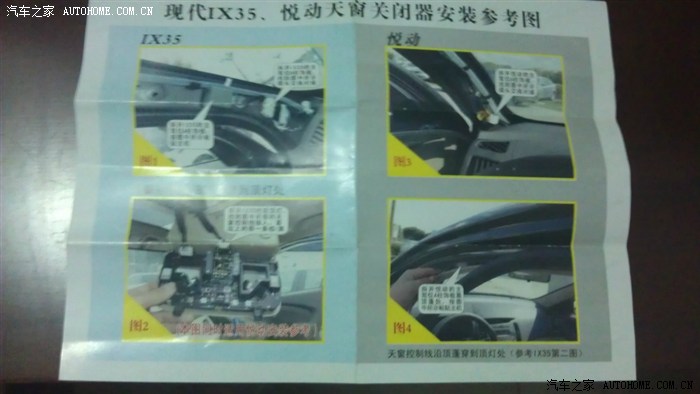

安装参考图

35安装细节图

接线图

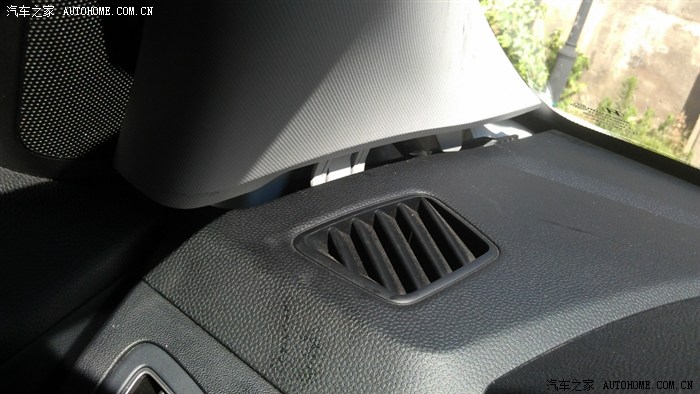

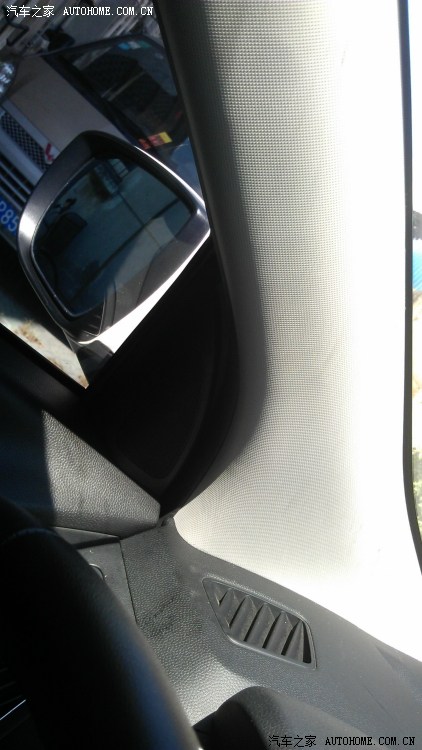

要下手的主驾驶A柱

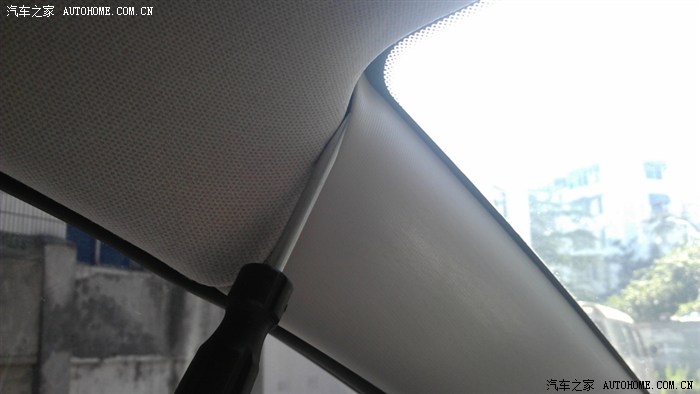

我撬

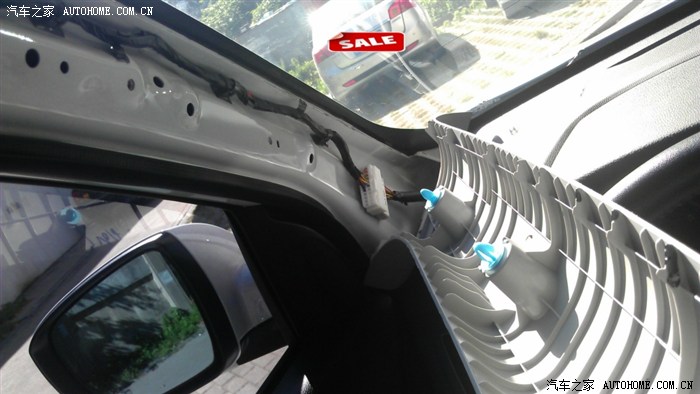

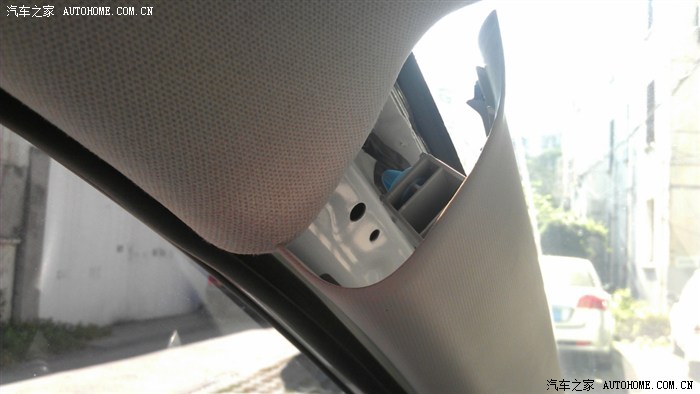

撬开了

继续撬

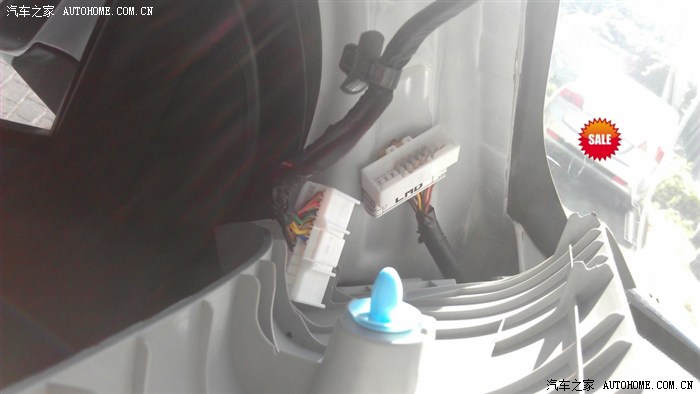

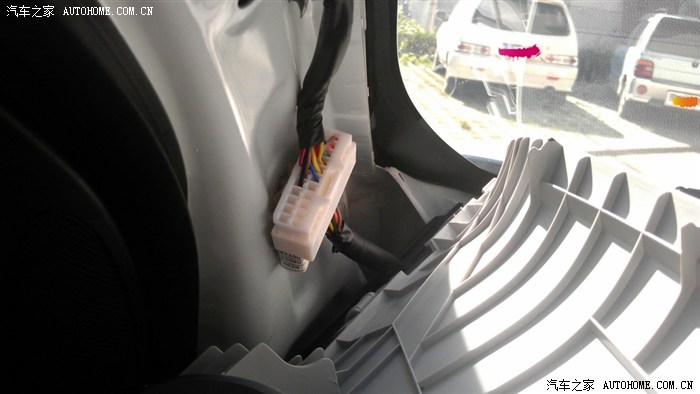

原装的接插头

拆开

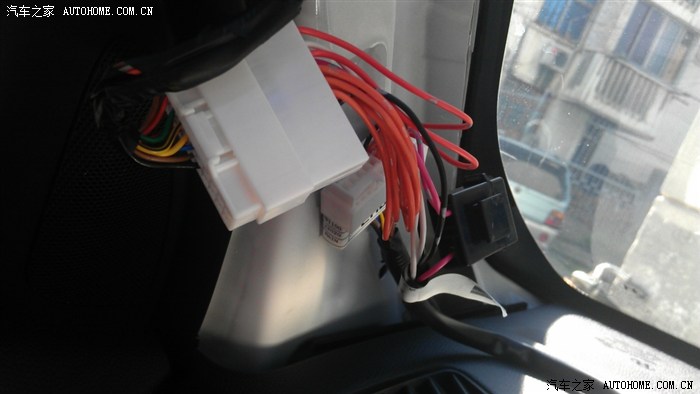

将关窗器的2个公母插头与原车的插上

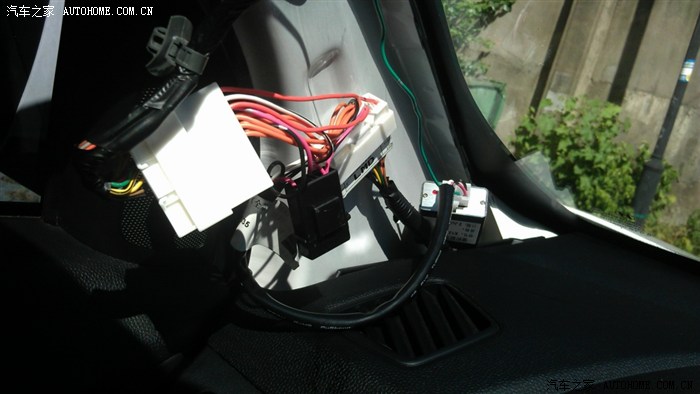

连好了

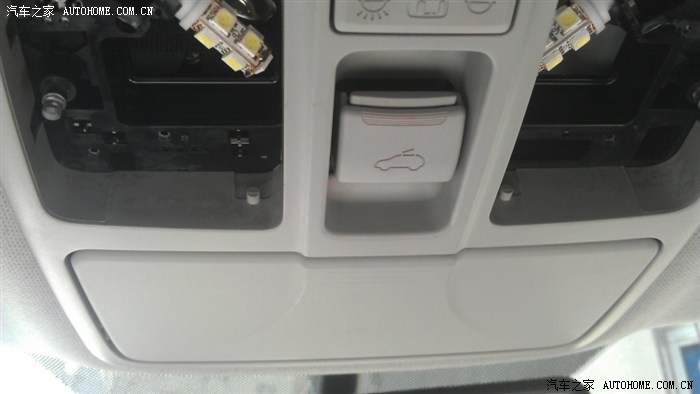

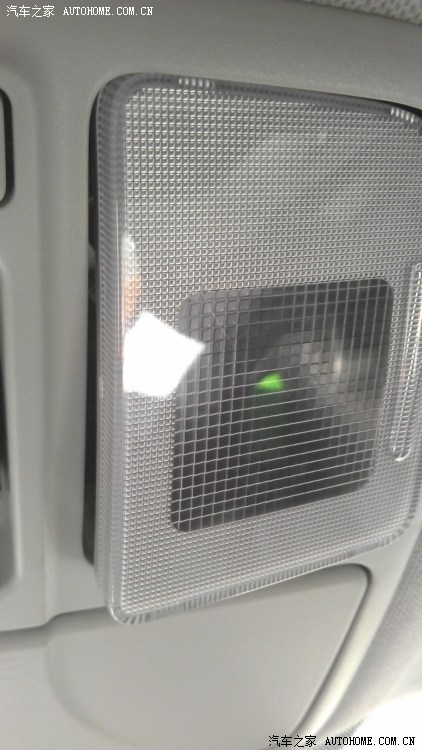

有根线要接的，在前排阅读灯里面，我将灯罩撬开了，实际不需要的

打开眼镜盒

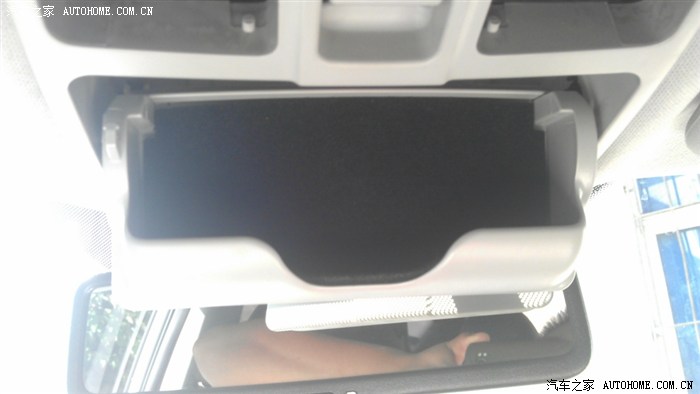

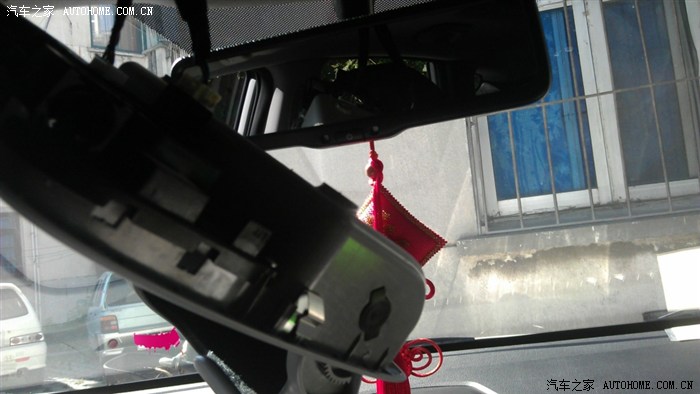

打开了

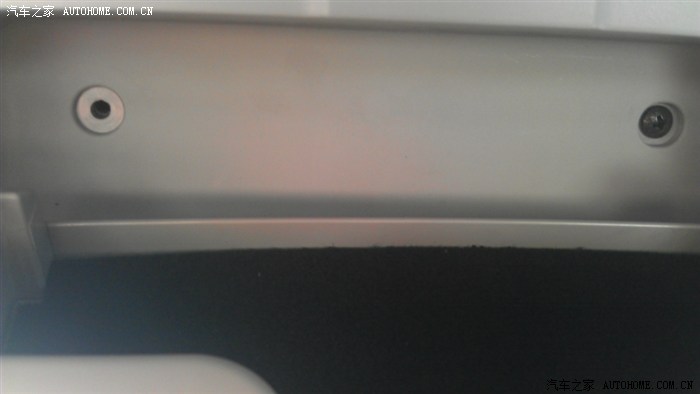

2颗固定螺丝-------看这外面的太阳啊

已经拆了一颗了

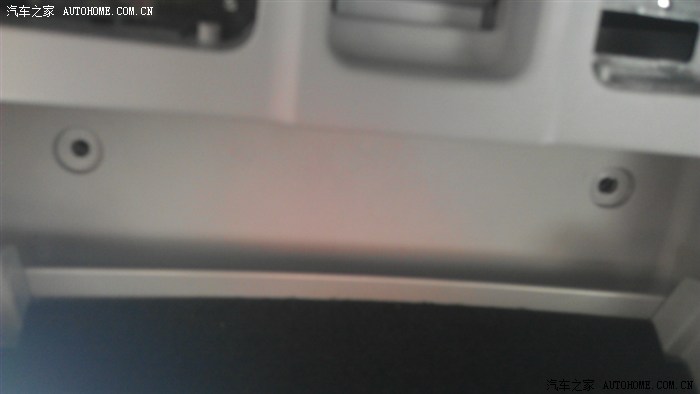

2颗全拆了

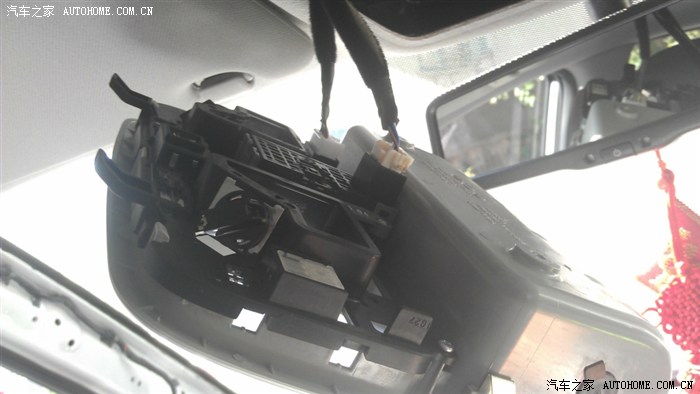

拆下来了

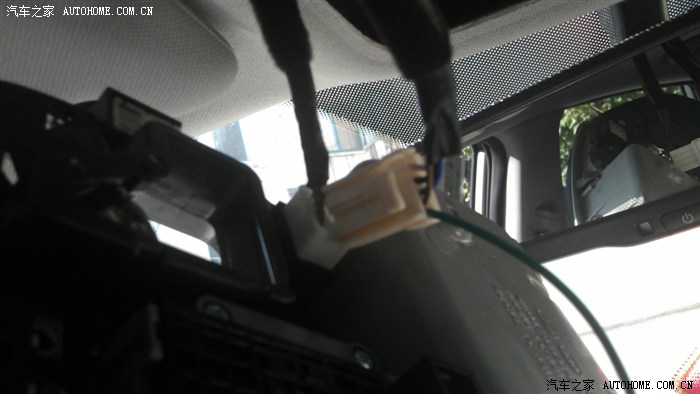

就这个插头，要接一根线

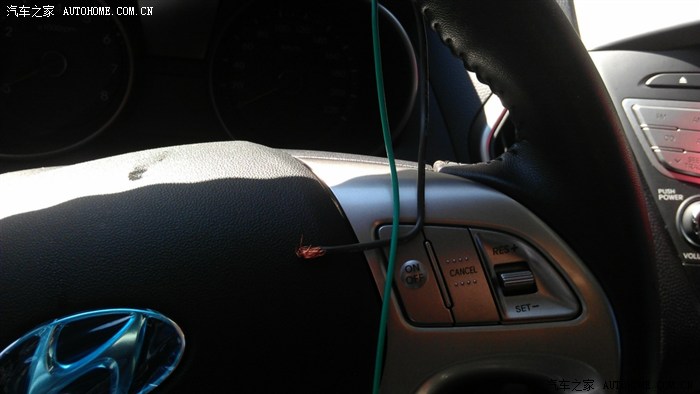

前几天有坛友说安装不成功的，所以我就先试一下。就这根线先插上，打开天窗然后关电源，哈哈！自己吱吱吱关上了

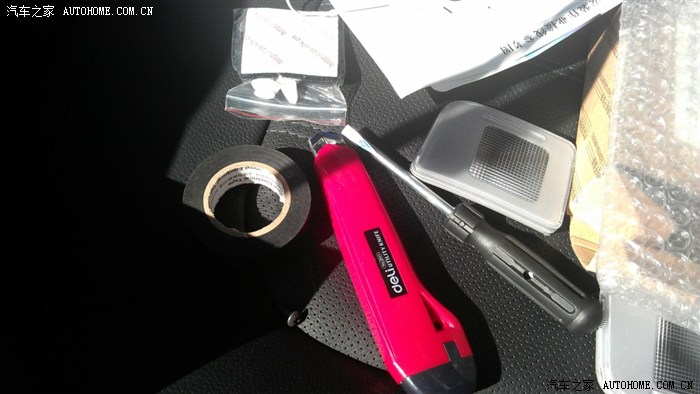

这是我所用到的工具：随车的螺丝刀、破线的裁纸刀、绝缘胶带

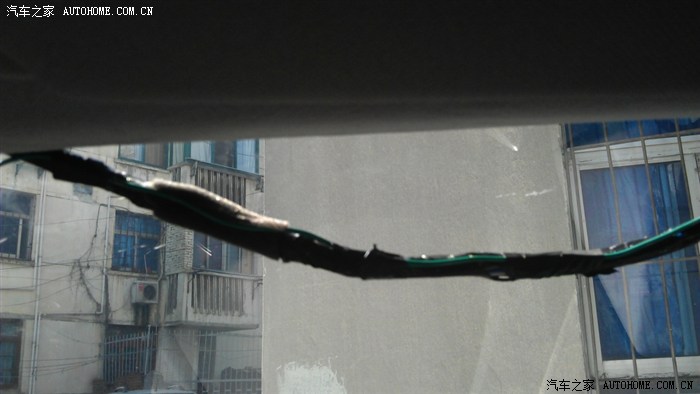

将信号线沿着原车线束用胶布裹上

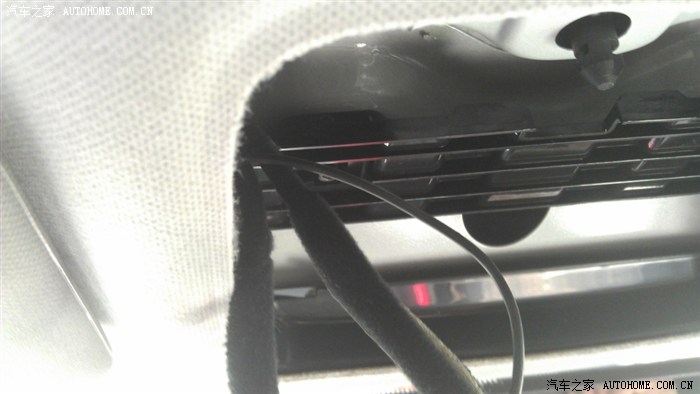

从车顶顶棚前沿将线束拉出，裹上信号线

将一根线从阅读灯处穿到前沿

将信号线扎一起

拉过来了

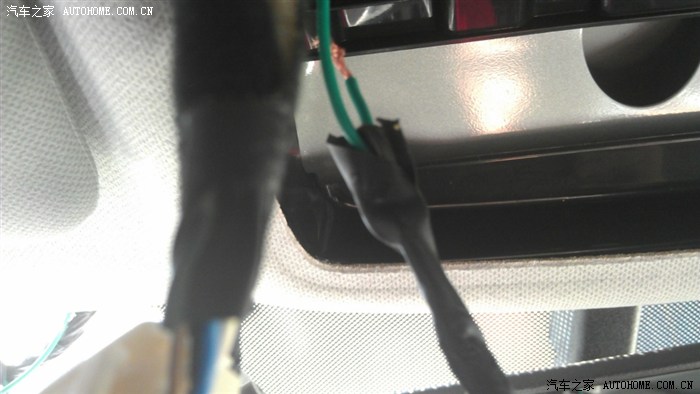

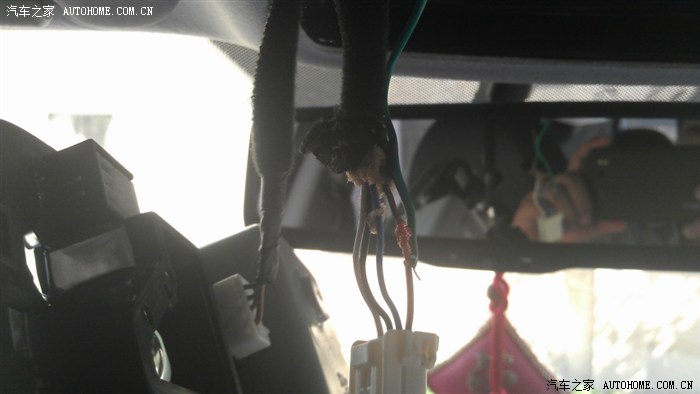

为了安全，我采用的破皮接线，这样牢靠点，然后用绝缘胶带细心的裹上

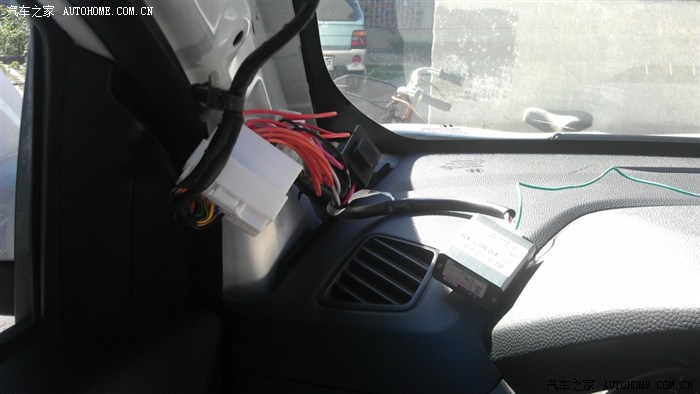

瞧这一堆那个乱啊

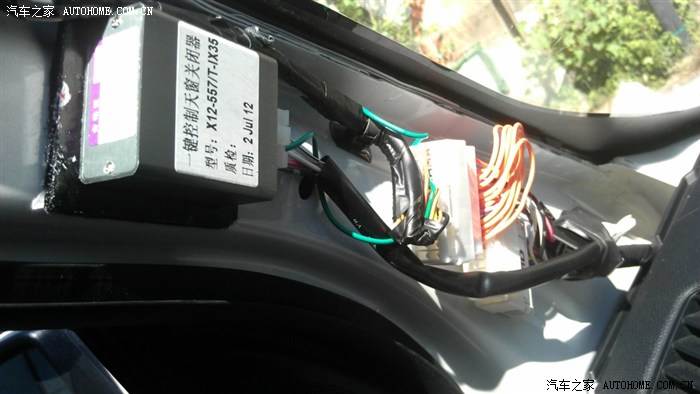

将关窗器用双面胶固定在这个地方，整齐了

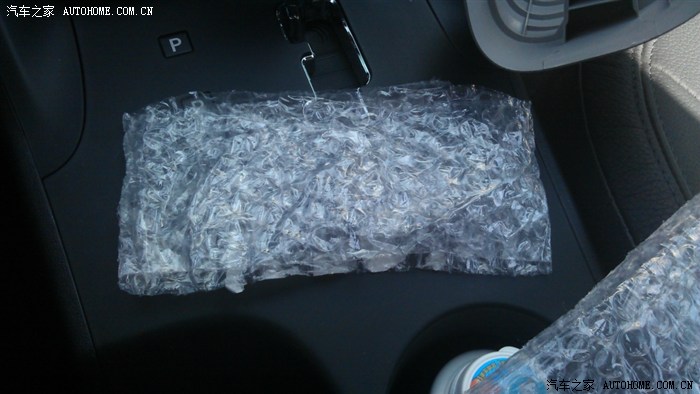

接插头比较硬，在行车颠簸中有可能产生异响，我就废物利用----包装袋

裁下一段

用胶带裹上----软包，这些一定要细心做好，不然有异响又得拆

将装饰板装上，先插入中控这一端，大家注意看看中控面板上我流的汗渍

全部完工了！这个天热的啊！汗流浃背，汗如雨下。。。。。。词穷了，大家也能看累了吧，谢谢观赏
