逸动原车USB接口加装32G外置TF导航卡的完美方案
一周前，广州一车友私信笔者：“楼主，买到了USB+TF一体的端口了，但动手能力不足，不太会搞，可否我过来找你帮忙改装？我是广州的，谢谢！”。笔者答应了他，让他带USB+TF一体化卡槽过来，研究其TF卡槽用什么方式与导航板连接！

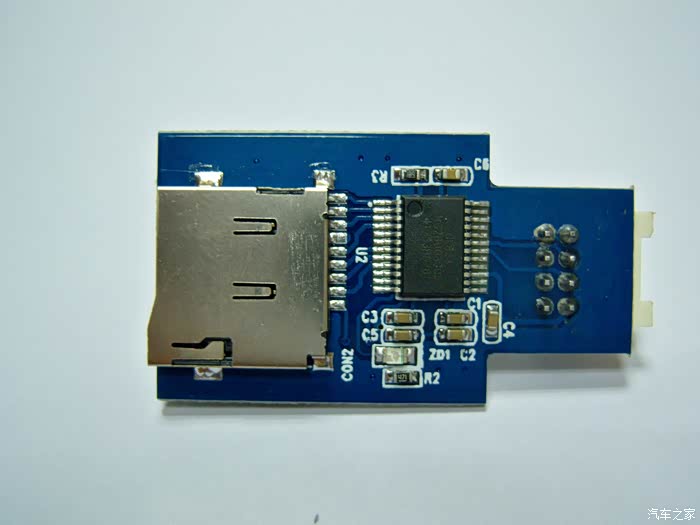

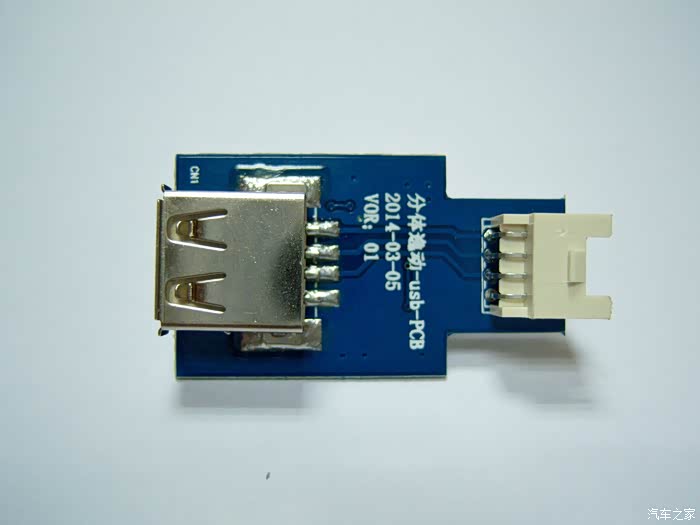

USB+TF一体化卡槽图片如下：
从上面的图片可以看出，USB+TF一体化卡槽电路板的一面，TF卡槽经转换芯片，将8芯电路转换成了4芯电路，与另一面的USB母头4芯电路分别接入8芯插座，其输出端为两个USB公头接口，一个接GPS即DVD主机总成的导航板，另一个接DVD主机总成的USB端口。
由于原车DVD主机总成输入的USB端口为miniUSB、导航板预留的是TF卡槽，USB+TF一体化卡槽输出的两个USB公头，无法与DVD主机总成的端口直接连接，而且电路板上的8芯插座也无法直接转换。如果增加转换头进行转接，接插件之间的接触问题、震动后产生的隐患不容忽视，况且转换头的增加也会带来改装成本的增加！
某宝上有一种TF卡公头转TF卡母头延长线，不知能不能装进原车USB接口里面呢？
带着一种试验的心情，说干就干！马上网购了一条55公分长的双排线版TF卡公头转TF卡母头延长线，收到宝贝后，立即开始拆中控：

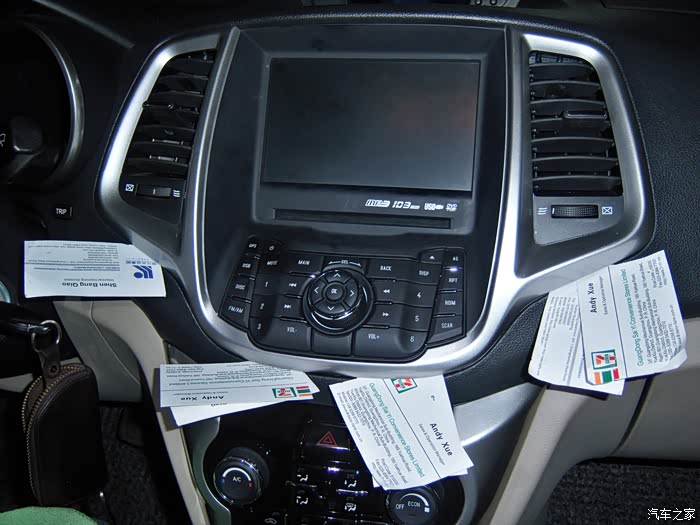

用两把一字小螺丝刀插入中控面板下缘垫好名片的缝隙中，慢慢撬开取下整个中控面板

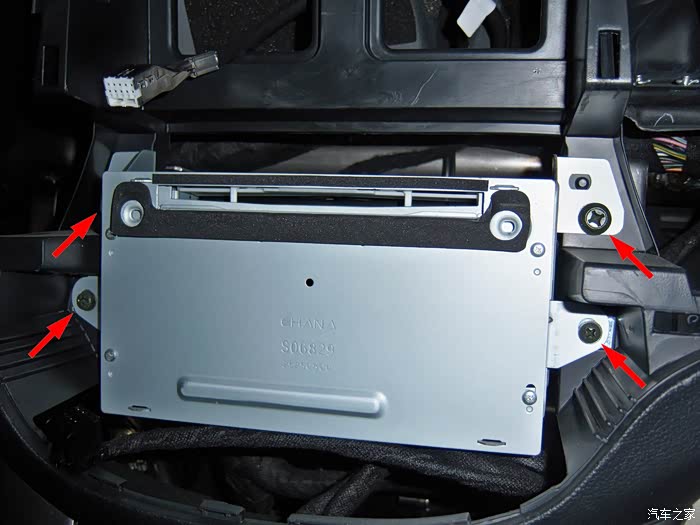

拔出中控面板上下各一个接插件后，再拆下DVD主机总成的四个固定螺丝
拔出DVD主机总成背面的所有接插件，看清楚接插件的插入位置

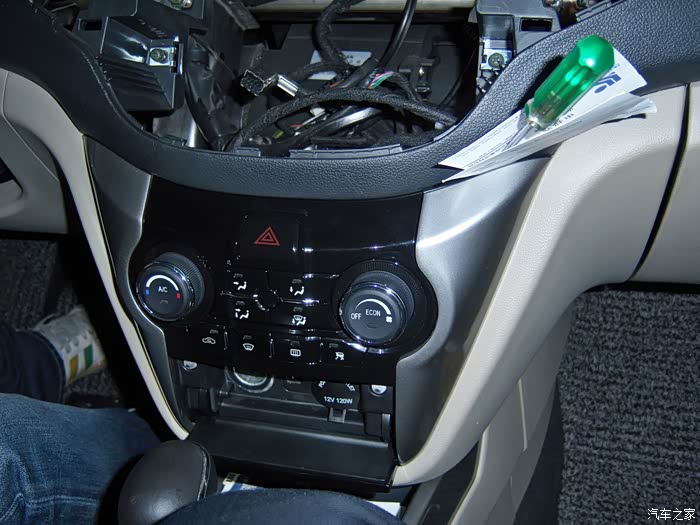

用小螺丝刀插入空调控制面板左右角上缘垫好名片的缝隙中，慢慢撬开取下左右盖板

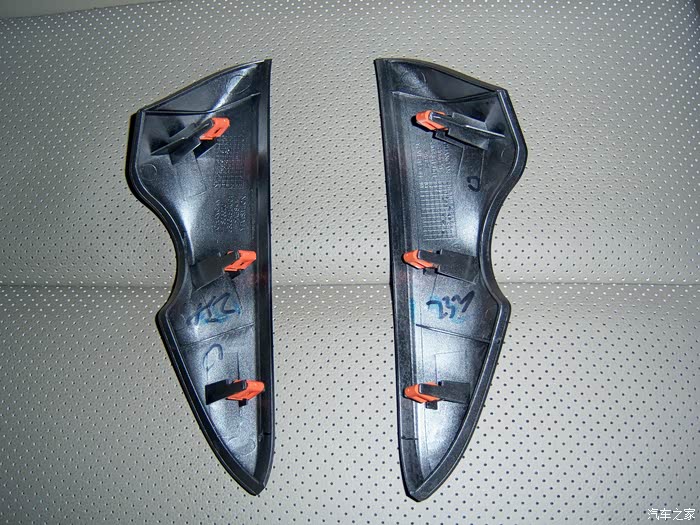

拆下的空调控制面板左右盖板（背面），橙色位置就是卡扣

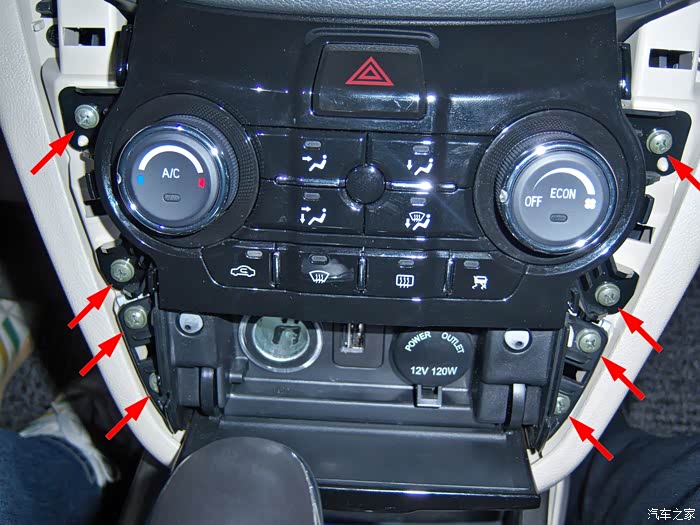

拆下图示的8个螺丝

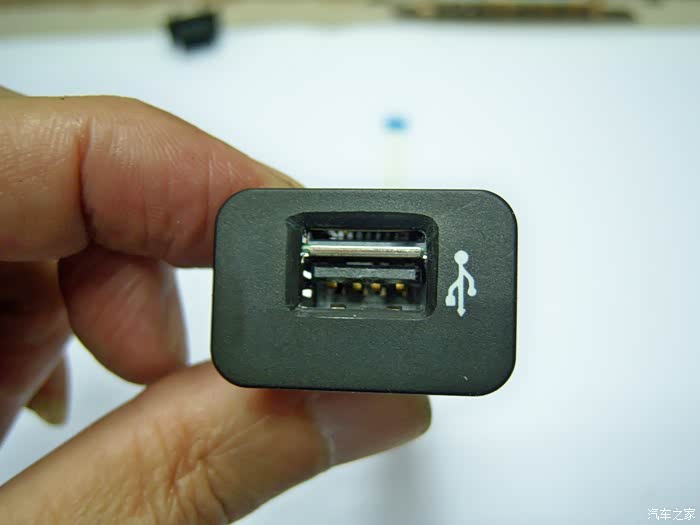

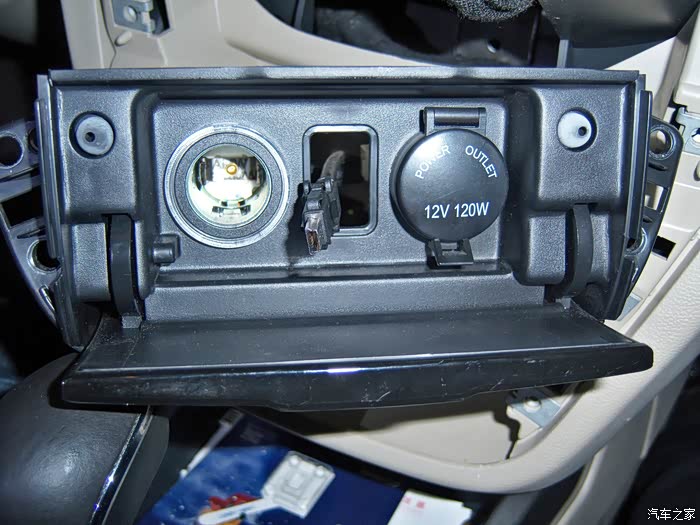

取出点烟器/USB接口的面板，从背面向内按压USB接口的两个卡扣，然后向外顶出

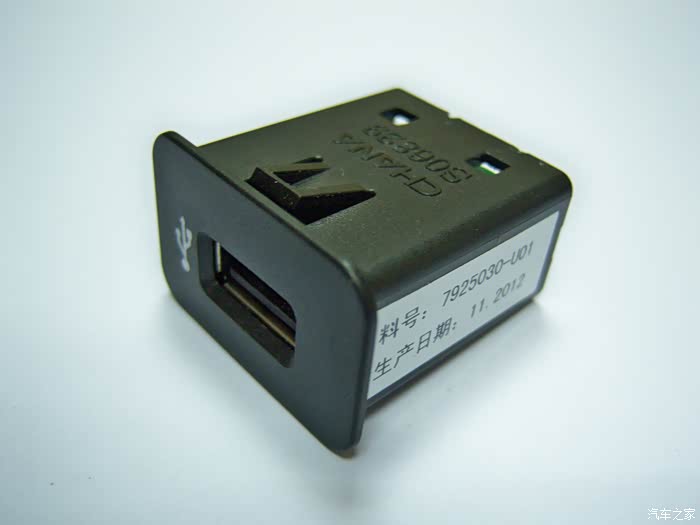

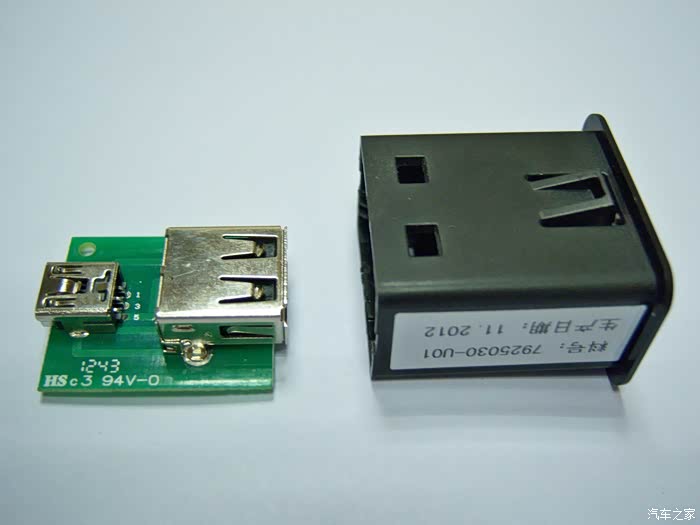

USB接口的料号与生产日期

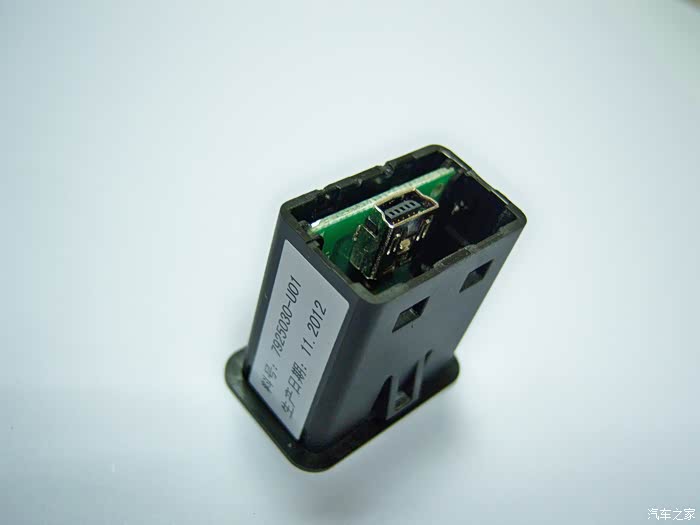

USB接口输出的miniUSB母头

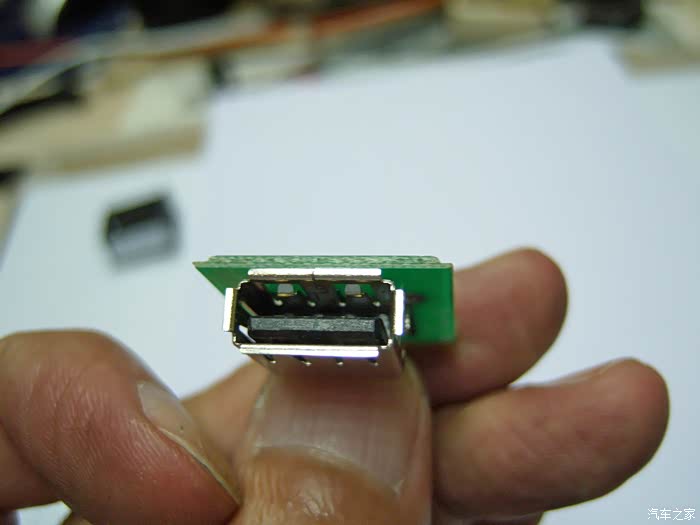

从外壳拿出来的USB接口电路板

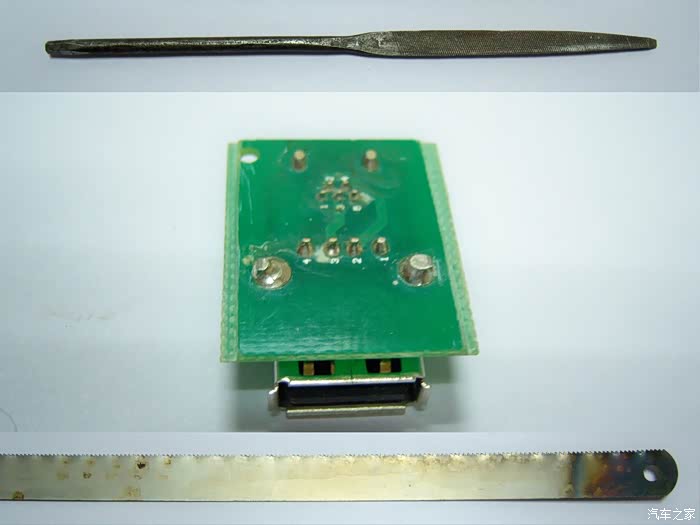

电路板的板厚1.2mm，两边用工具锯、锉、铲出宽2mm深0.6mm的凹边，保证凹边厚0.6mm
电路板两边用工具锯、锉、铲出的凹边端面形状

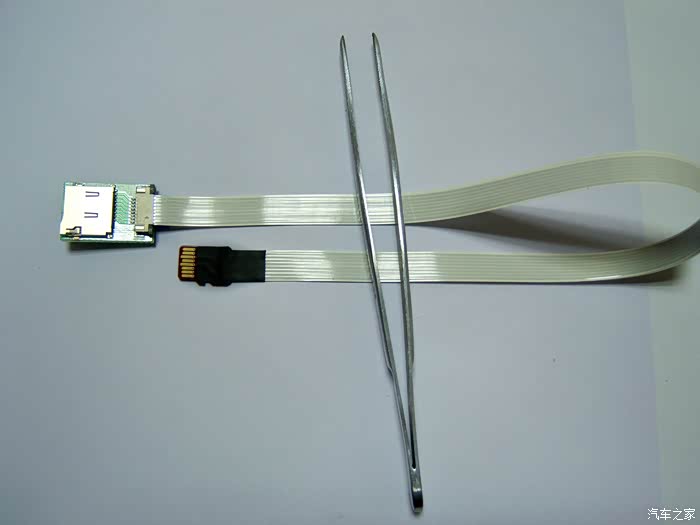

网购的55公分长双排线版TF卡公头转TF卡母头延长线闪亮登场

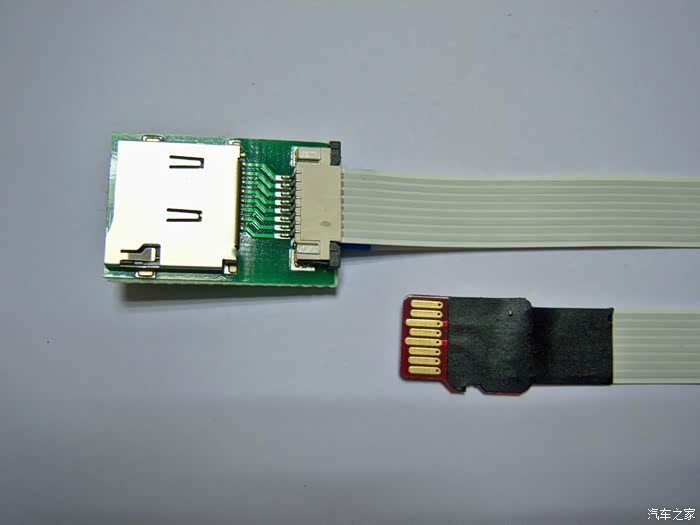

双排线版TF卡公头转TF卡母头延长线的局部特写
拨开背面排线插座的黑色压线杆，取出插入的排线

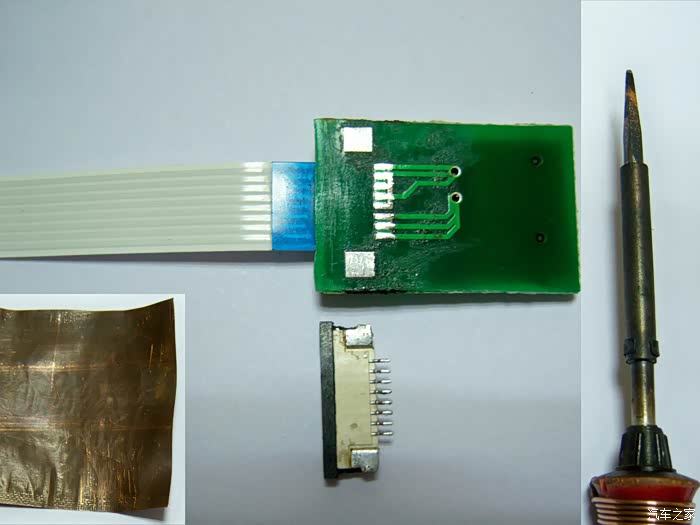

用一块薄铜片或铁片，插入排线插座下面，边焊边进，焊下排线插座，清理多余的焊锡

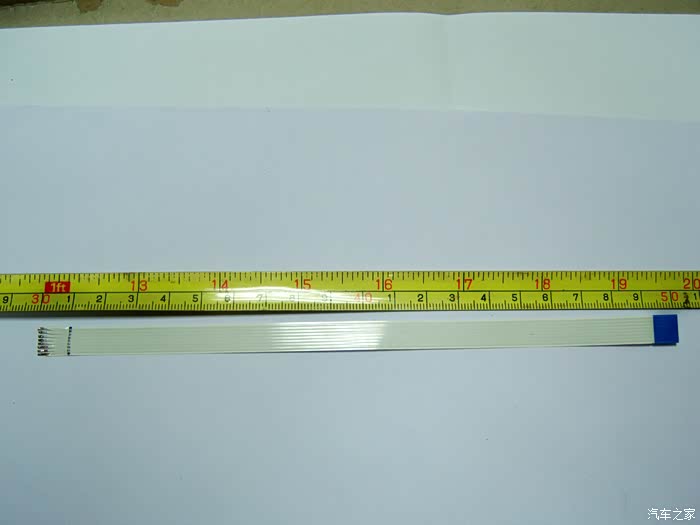

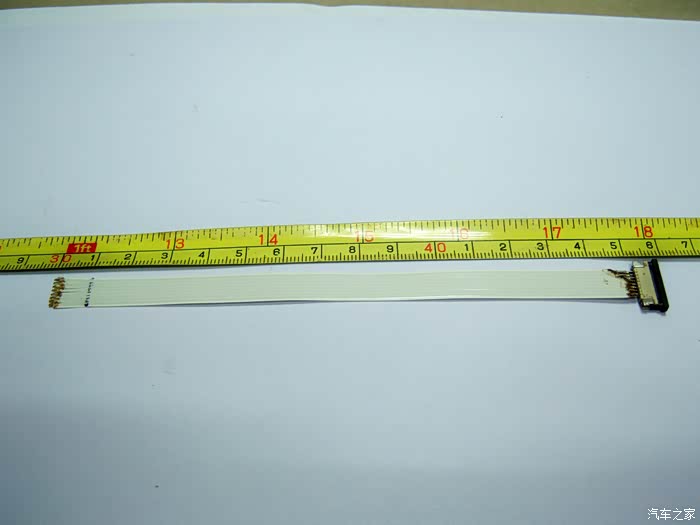

将取出插入的排线，截取20公分的长度，左边距截取端1公分画上黑线

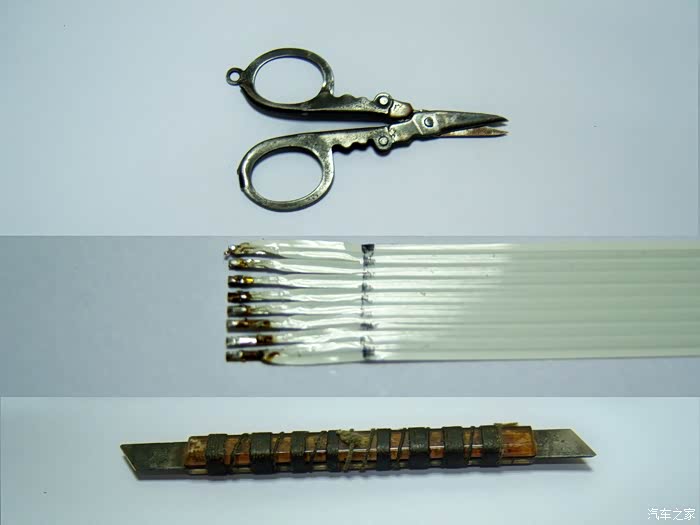

用小剪刀沿8条金属线的中间剪至黑线位置，线头2mm处用刀在两面刮出金属线，上好锡

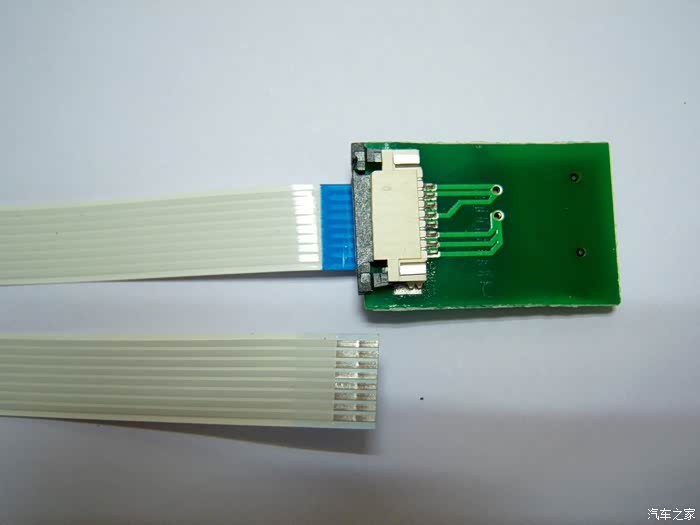

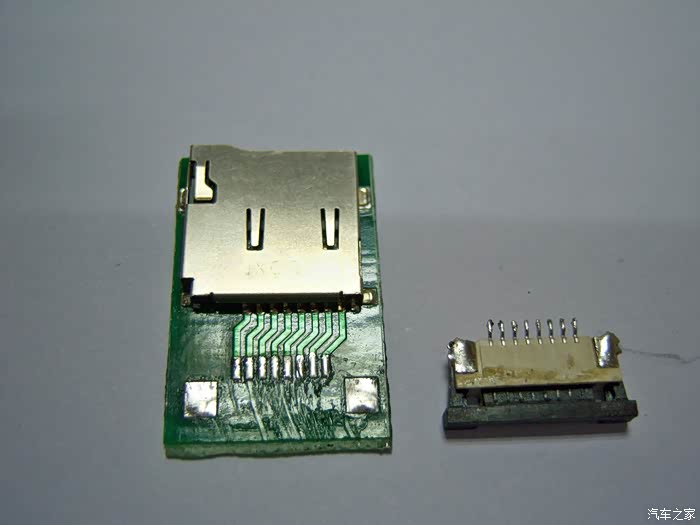

拨开TF卡母头排线插座的黑色压线杆、取出插入的排线、焊下排线插座、清理多余的焊锡

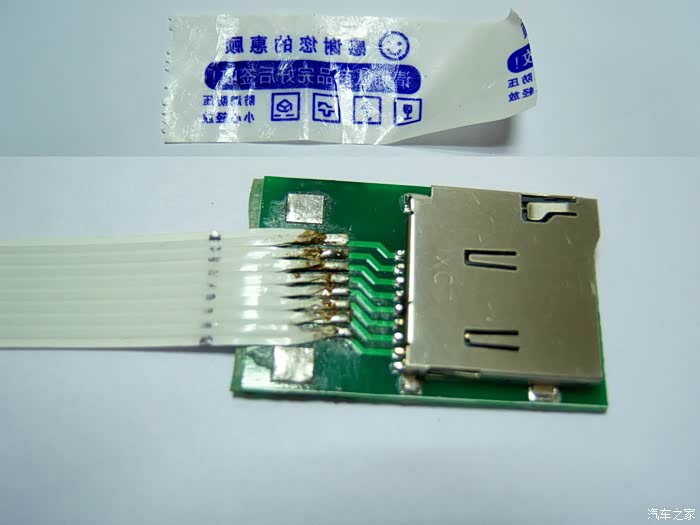

将截取20公分长的排线，焊到取下的排线插座位置，用包装薄膜胶贴于电路板背面作绝缘
焊好排线的TF卡母头与USB接口电路板一起装入USB接口的外壳内，
松紧度刚好合适，再用刀、锉在外壳面板上修整出TF卡母头的开口尺寸

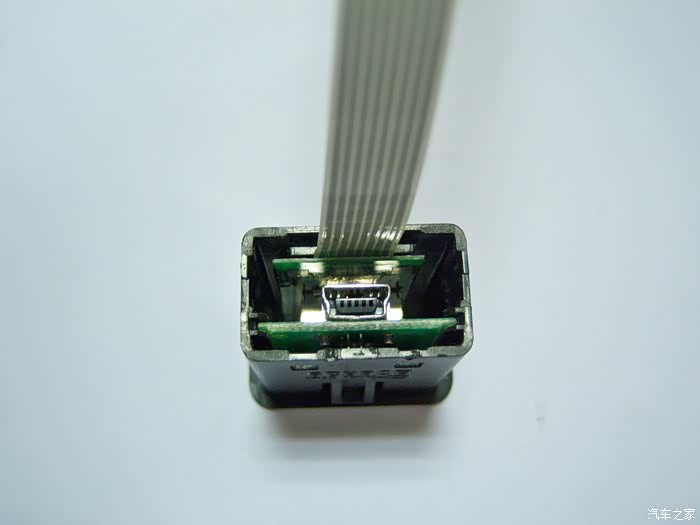

焊好排线的TF卡母头与USB接口电路板一起装入USB接口外壳内的形状

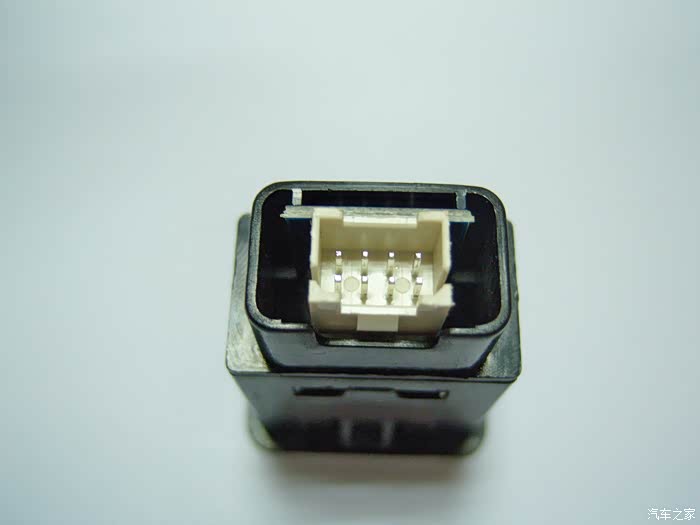

这是USB接口外壳背面的引出线卡扣盖板

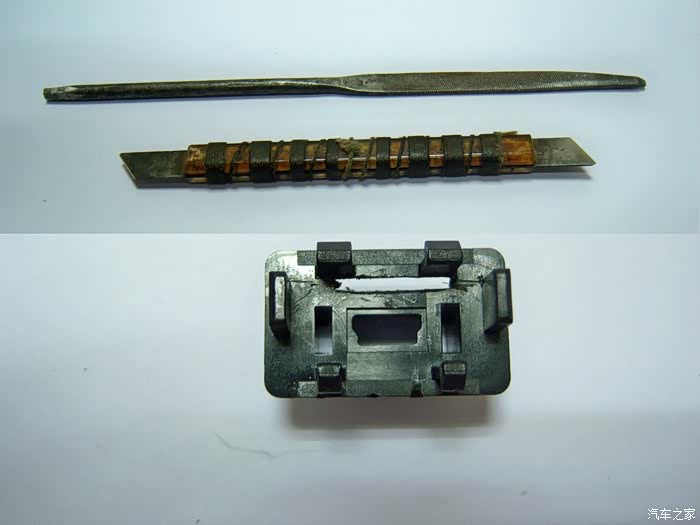

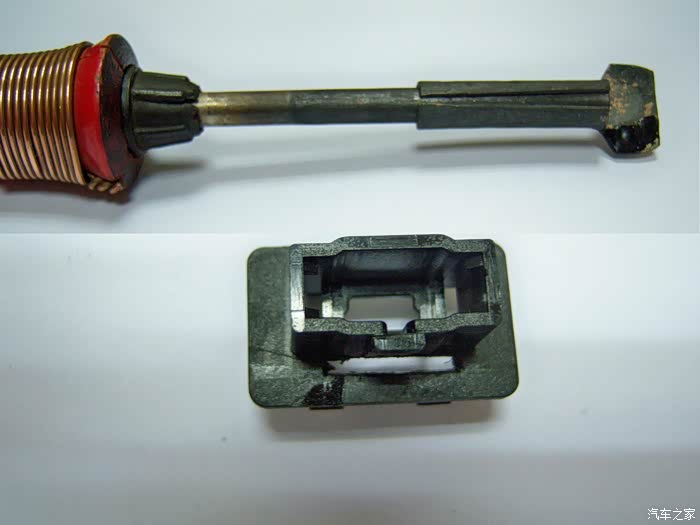

用自制的平板烙铁头，在图示位置斜向中心熔出TF卡母头排线引出口
用刀、锉将排线引出口削、锉齐整
TF卡母头排线从USB接口的外壳背面卡扣盖板引出口穿出，卡好卡扣盖板完美无瑕

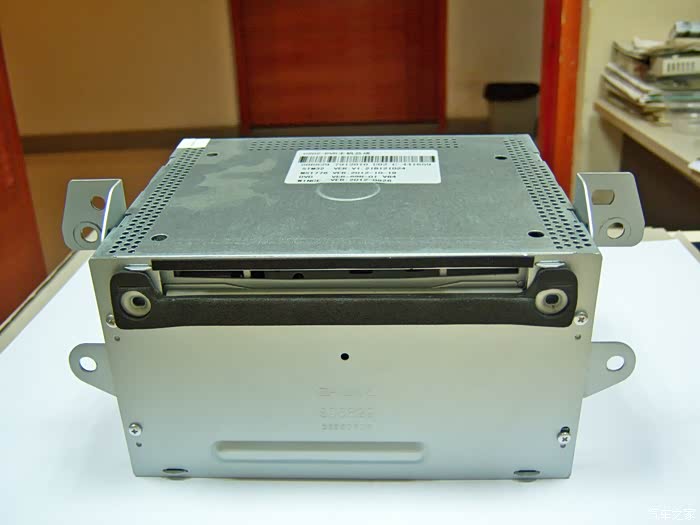

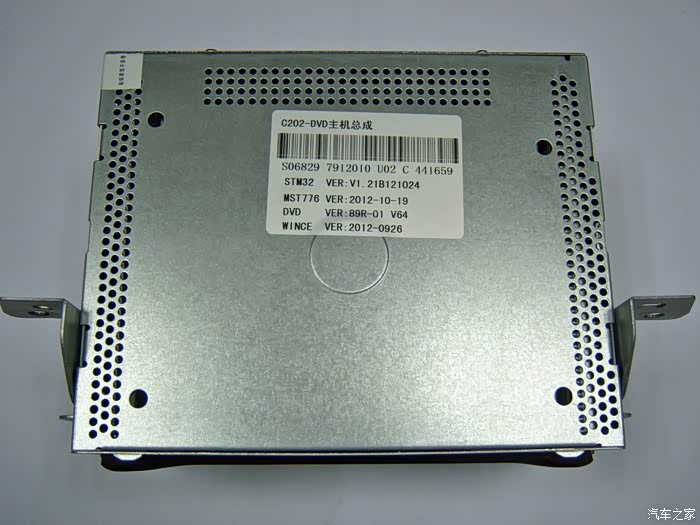

再来看看拆下来的DVD主机总成
DVD主机总成的拆卸方法请参阅本人的第一帖：
http://club.autohome.com.cn/bbs/thread-c-2429-43049657-3.html

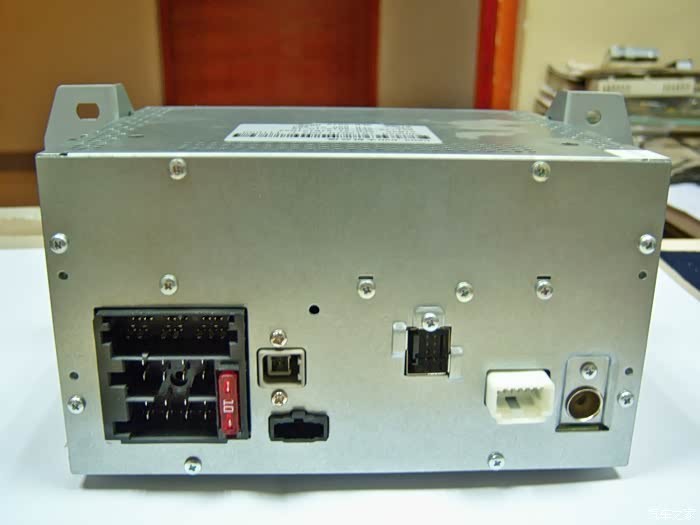

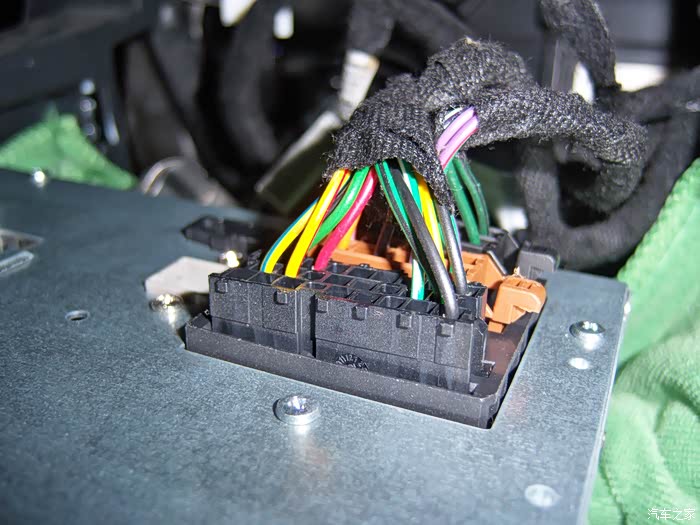

DVD主机总成背面的所有接插件

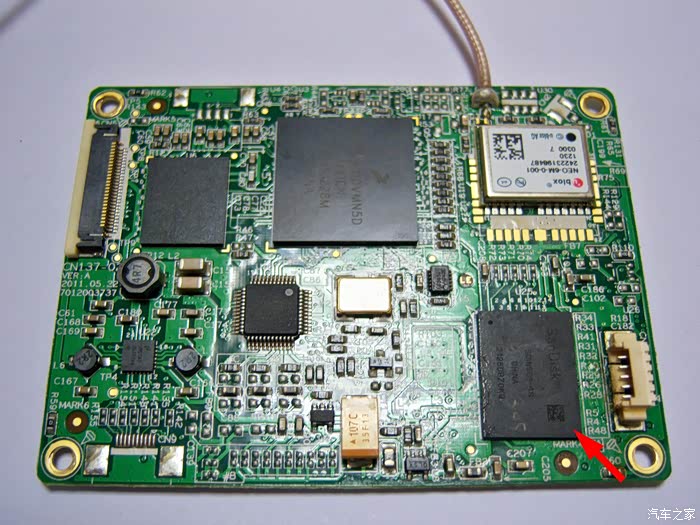

拆下的导航板，箭头所指就是字库芯片

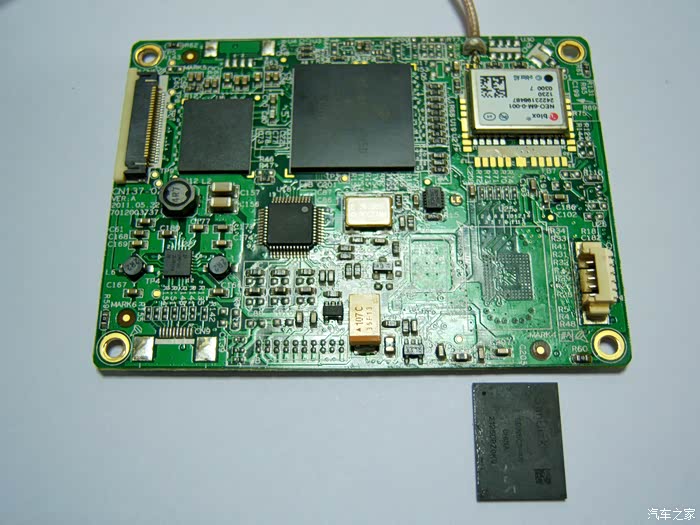

广州车友到数码城花10元人民币用热风枪吹下来的导航板和字库芯片

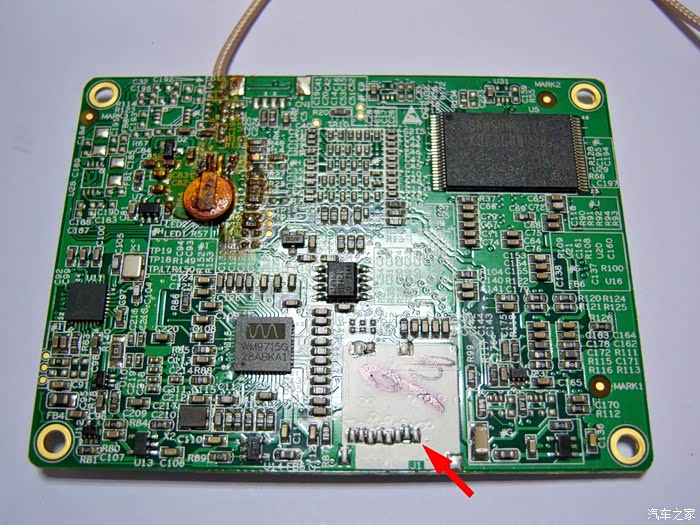

导航板背面预留的TF卡槽焊点

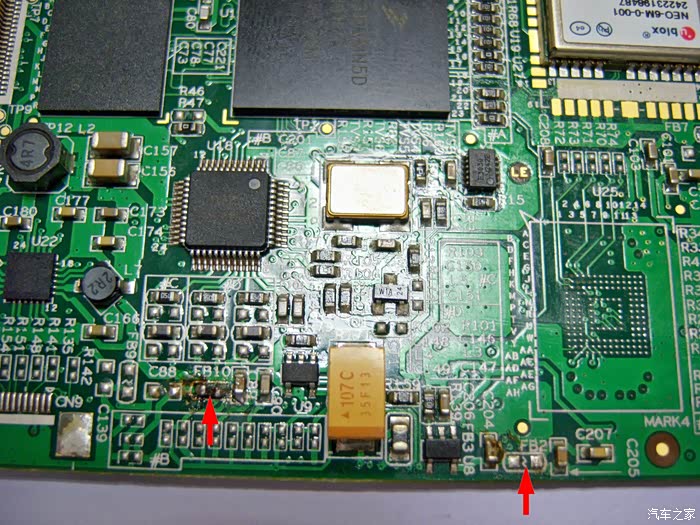

导航板正面FB2处保险电阻是给字库提供3.3V电压的，FB10则是给预留TF卡槽
提供3.3V电压的。将FB2处的保险电阻拆下焊到FB10位置，背面预留的TF卡槽
就有3.3V电压，TF卡槽4脚就可以直接与排线的引出线焊接而不再需要跳线了！
将截取的TF卡母头剩余排线，再截取15公分长，左边距截取端1公分画上黑线，
用小剪刀沿8条金属线的中间剪至黑线位置，线头2mm处用刀在两面刮出金属线；
右边的排线在线头2mm处用刀刮出一面金属线，两端排线的线头全部上好锡，
然后将排线插座的底部，焊在右边排线的线头上面，注意清理多余的焊锡
将焊好排线插座的排线，参考TF卡公头转TF卡母头延长线的线序，
焊到导航板背面预留的TF卡槽焊点

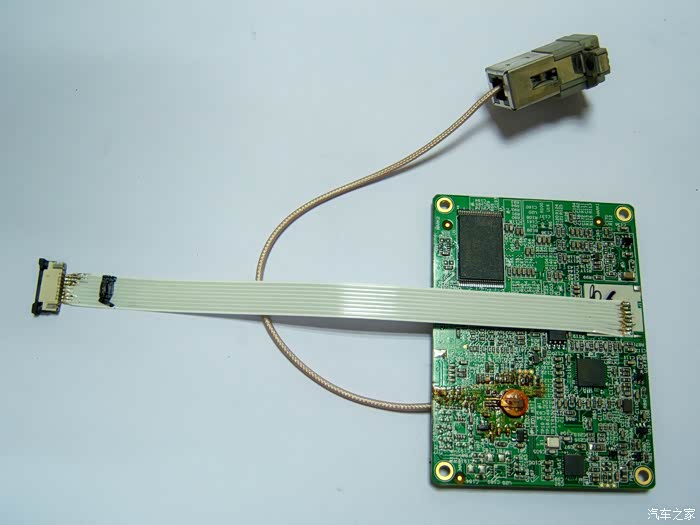

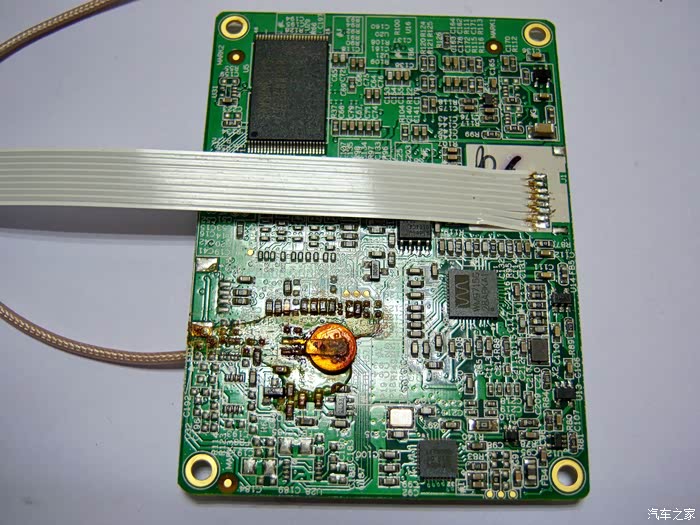

导航板背面预留的TF卡槽焊点处焊好排线插座的排线延长线全貌

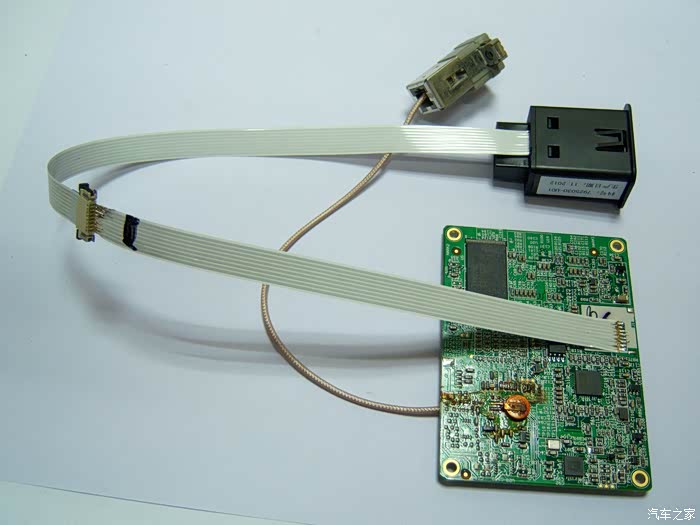

加装TF卡母头的USB接口与导航板连接的情况

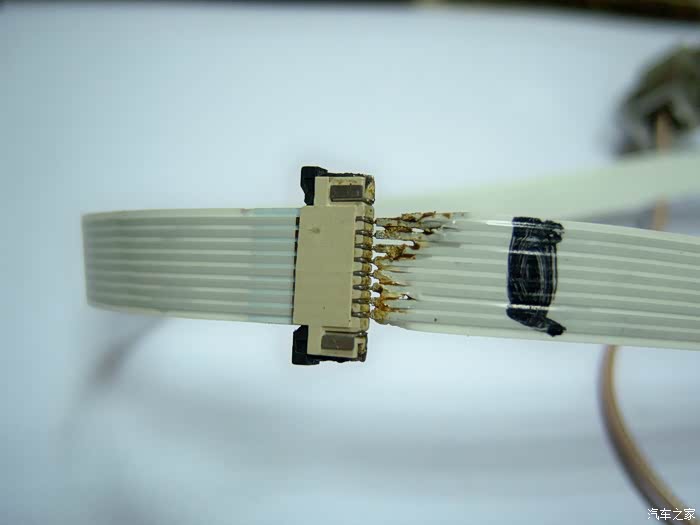

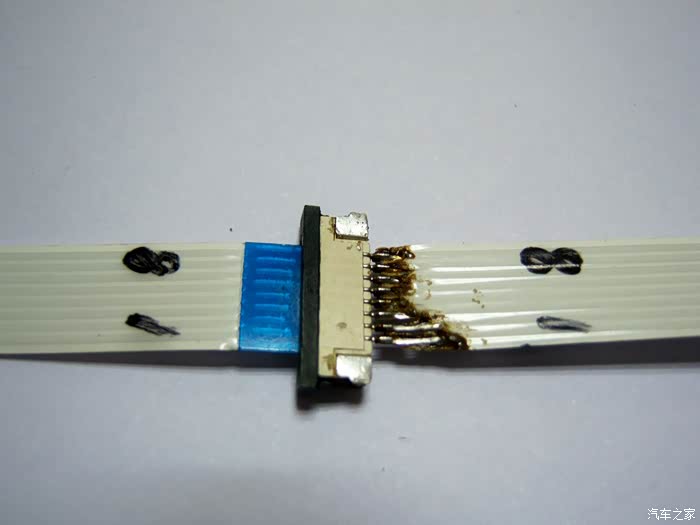

排线插座连接两条排线的特写
排线插座连接的两条排线已经编号

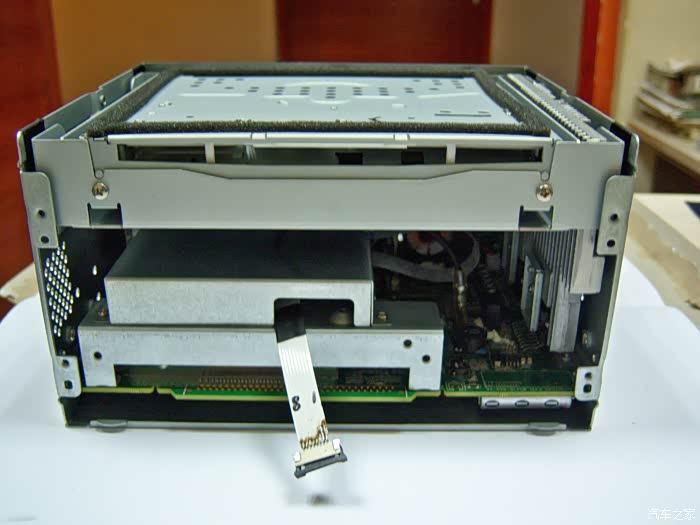

导航板装回原处并盖好导航屏蔽盖，屏蔽盖处的排线缠了两圈绝缘胶布防止磨损

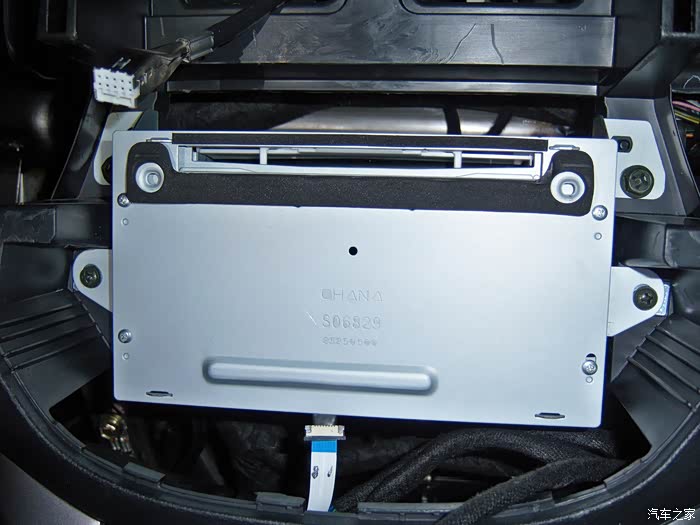

DVD主机总成装回车内原位置，面板下面的排线缠了两圈绝缘胶布防止磨损

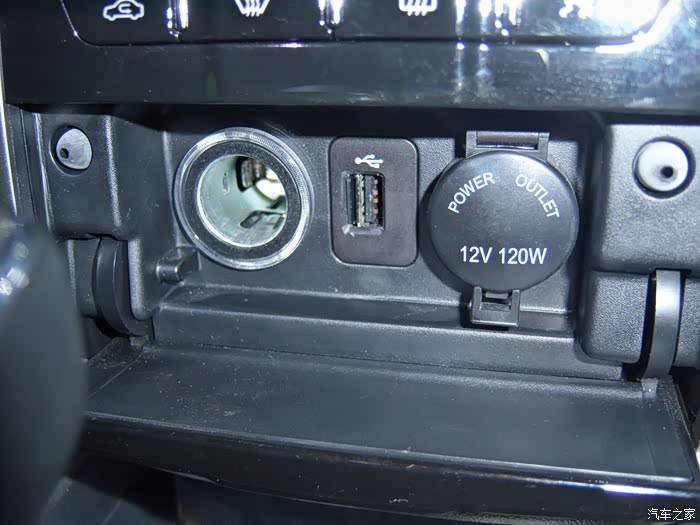

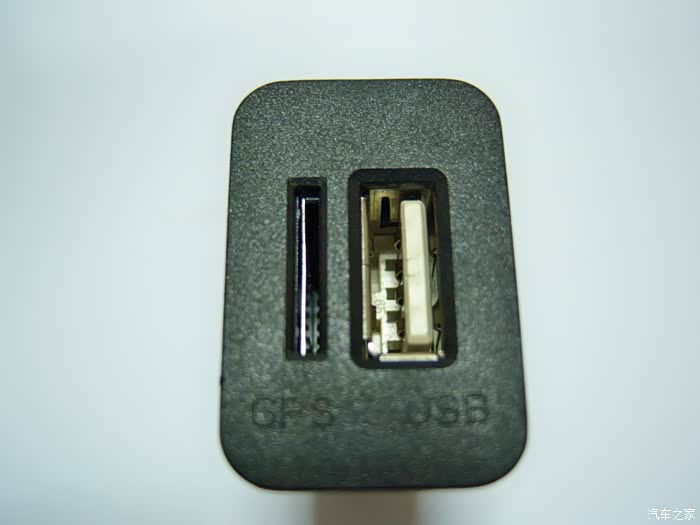

点烟器/USB接口的面板完成USB接口加装TF卡母头后，安装完毕插入TF高速卡的特写
广州车友网购的金士顿32G高速卡

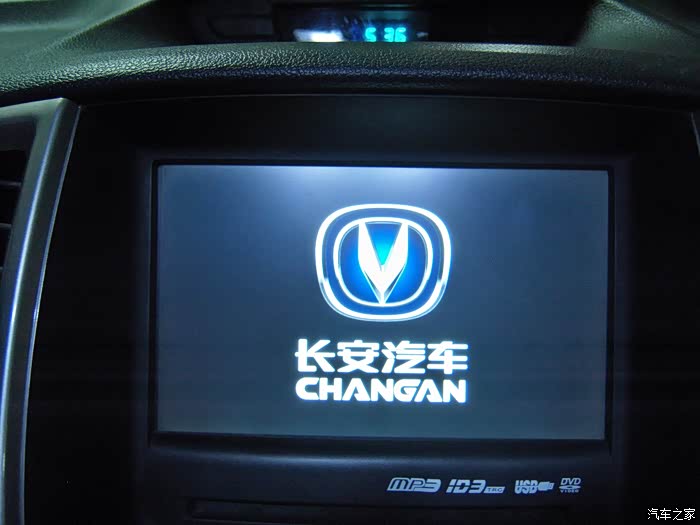

通电试机，显示屏出现了长安汽车的开机画面

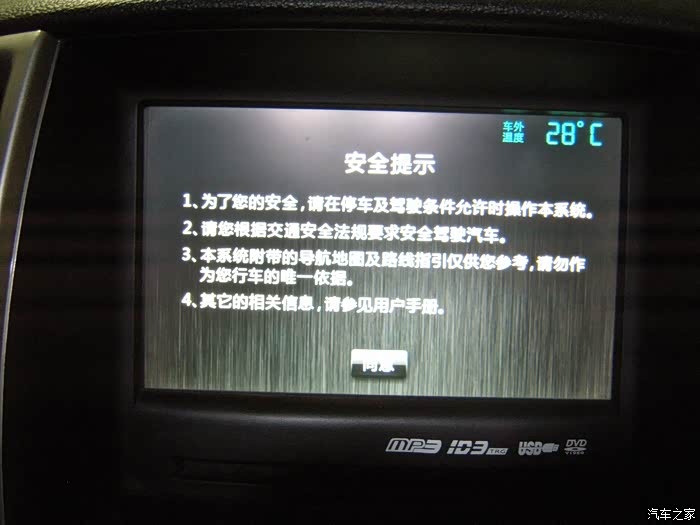

接着出现了安全提示的画面，你懂的，马上点击同意

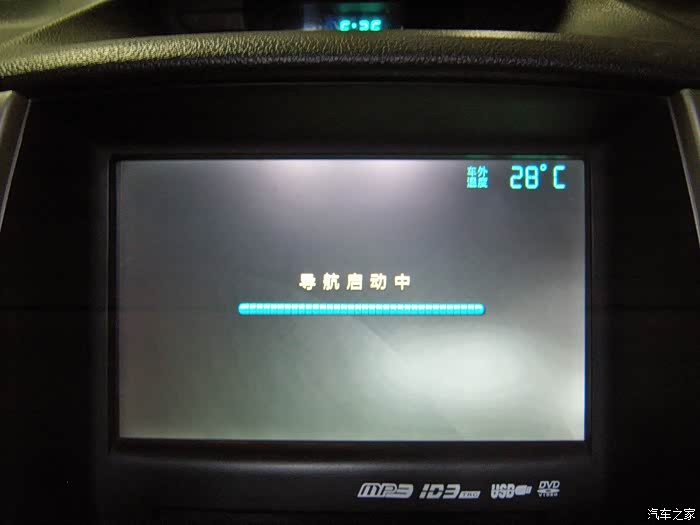

导航开始启动

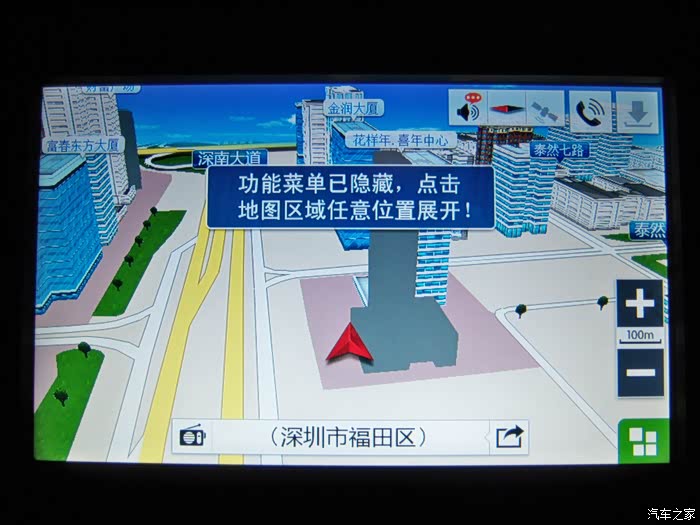

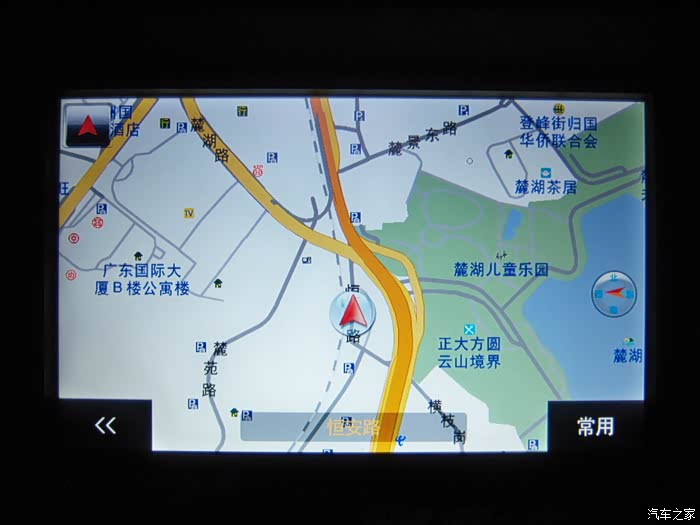

高德V31图资

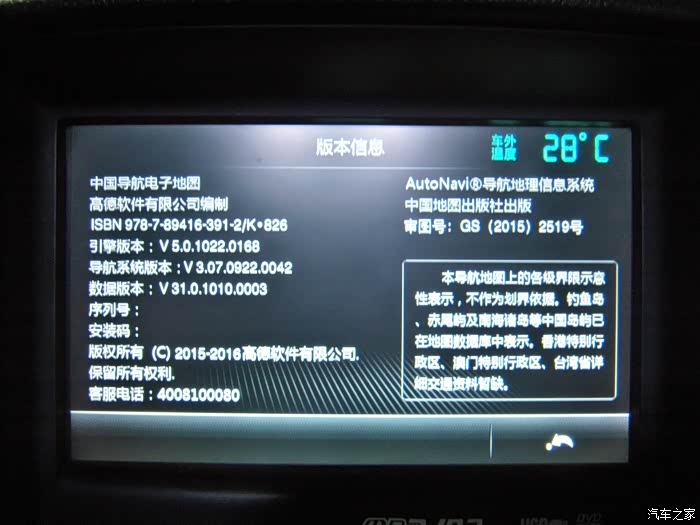

高德V31版本信息

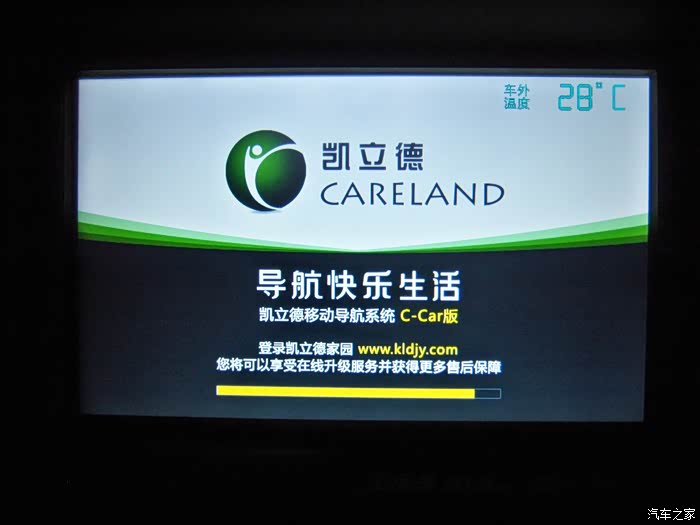

凯立德启动画面
凯立德2015秋季标准版图资

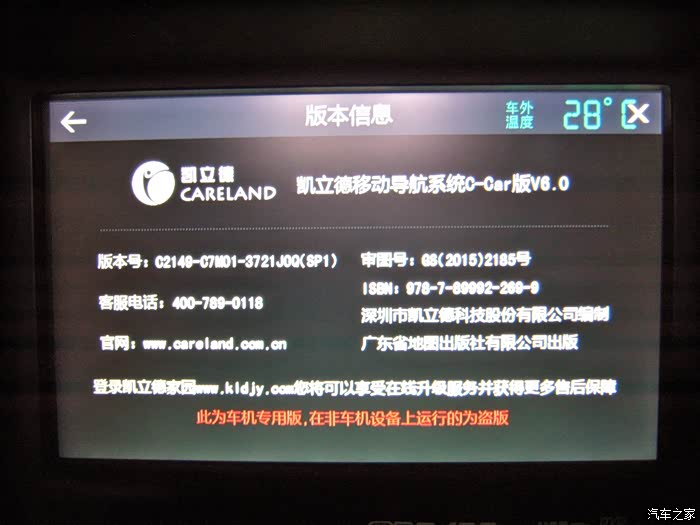

凯立德2015秋季标准版C2149-C7M01-37210Q版本信息
至此，逸动原车USB接口加装32G外置TF导航卡的改装就一次成功了！
改装总结：
逸动原车USB接口加装TF卡槽延长线，直接塞进USB接口内是不够空间的，将USB接口电路板两边用工具锯、锉、铲出凹边，为的是将电路板下移，腾出塞进TF卡槽的有效空间。此方案简单易行，比网购一个USB+TF一体化卡槽更实用，既省去了寻找USB+TF一体化卡槽的辛苦，又免去了增加转换头转接的麻烦，以及多个接插件之间的接触隐患，而且还降低了改装投入的费用！
网购的55公分双排线版TF卡公头转TF卡母头延长线，要是能有散件就好了，这样可以免除焊下排线和排线插座的麻烦，装配起来也容易一些！
装配完毕发现，导航板一侧的15公分排线有点短，建议增加至17公分；而USB接口一侧的20公分排线，则建议缩短至18公分，两条排线加起来总长35公分。建议不要超过35公分，否则可能会出现黑屏，其底部有一条白色亮线而不读卡的现象。
