疏影发布15至19款明锐加装天宝280C/869主机超详教程

正所谓自己动手丰衣足食，

最近不少车友都想蠢蠢欲动打算自己动手安装天宝280C，一来节省个安装费用，二来平复下自己躁动的内心

获得一定的自我满足感和成就感

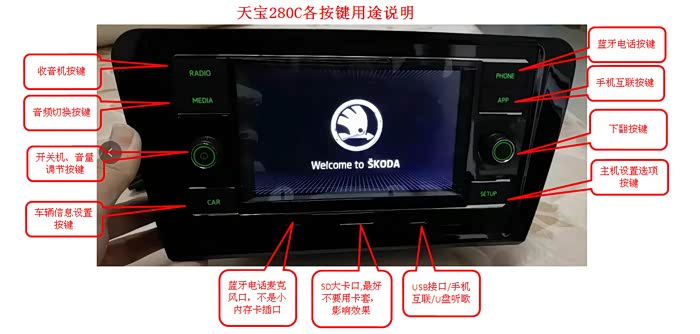

应广大车友要求，下面我把天宝280C/天宝280/天宝869等主机安装教程做个详细说明，不足之处还望大家多提意见。如果此篇帖子有不明白之处可在下面回复，我看到后会第一时间回复。

其实此篇帖子所讲述的安装教程不仅适合明锐(参数|询价)加装天宝280C，对于明锐加装280系列（天宝280a/ b /c 德赛280B/D）天宝/德赛869系列主机，甚至安装275主机（不过安装275主机需要走一根GPS线和麦克风线在这里不做过多阐述）全部一样，可供车友参考。

本帖中所用图片除了本人拍摄整理之外还汇聚借用了论坛各位大神的图片，在此谢过各位,，希望此篇作业能够给明锐车友提供一定的帮助。

好了闲言少叙言归正传

首先不论是哪一款车安装天宝280C之前需要拆掉原车中控主机不管是15-17款的原厂收音机还是山寨大屏机都需要用到拆机钥匙

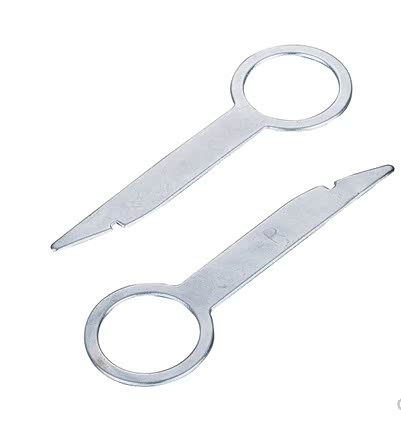

如图一共需要四把购买的时候注意缺口不要太深的不然不好拆卸（某宝大把的但是有些不好用，需要的可以私信我给链接）

缺口不要太深的不然不好拆卸

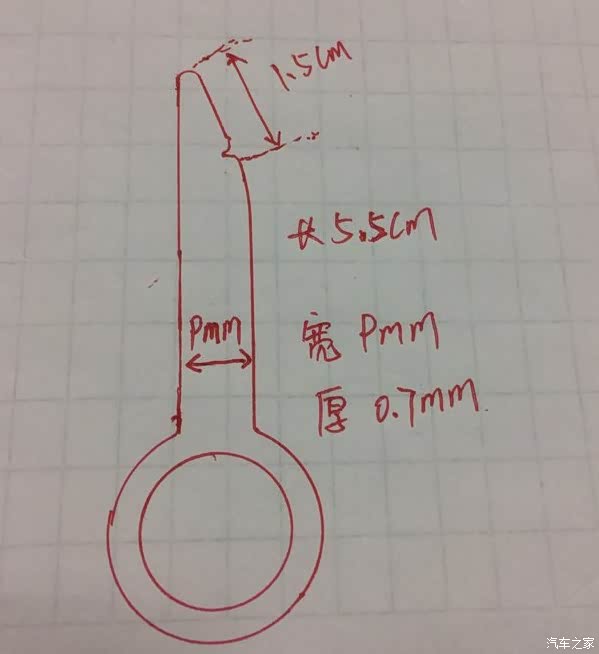

如果不想购买可以用废旧不用的会员卡或者银行卡等剪四个类似形状看下图

毕竟省钱才是王道

缺口处不需要剪那么完美只需要斜口形状出来即可

但是宽度要注意不能误差太大

每个人动手能力不同如果剪得不好用建议慢慢修整不要因为修剪的不好怪我哟哈哈

仅供参考

开始拆卸原来的中控主机

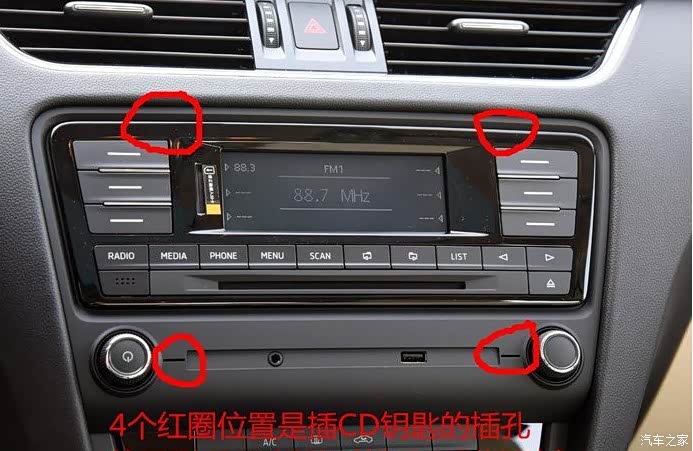

此张图标注为15-17款明锐出厂自带收音机拆机钥匙插孔示意图

拆卸钥匙插装过程中有缺口的位置朝向内侧（即左侧插孔钥匙缺口朝右，右侧插孔钥匙缺口朝左）

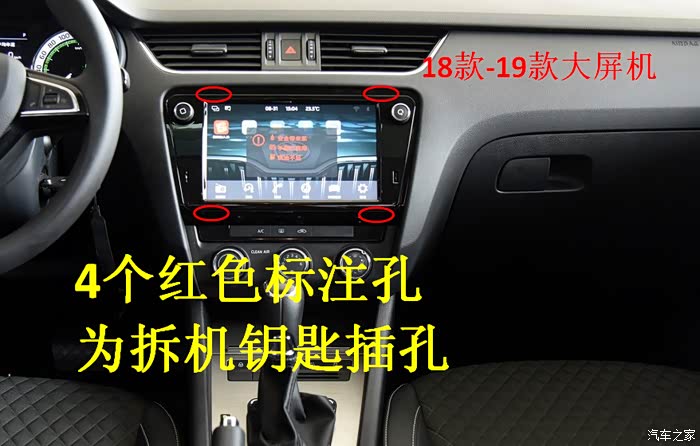

此图为18-19款明锐车型大屏机拆卸钥匙插孔示意图

拆卸钥匙插装过程中有缺口的位置朝向内侧（即左侧插孔钥匙缺口朝右，右侧插孔钥匙缺口朝左）

缺口朝向

四把拆卸钥匙***位之后拽着对角两把钥匙即可将主机拆卸出来。

所有原车主机拆卸时注意主机后面的大插头和收音机天线插头，如果是大屏机，还有一团乱七八糟的转接线全部拆掉只保留原车大插头和收音机天线。

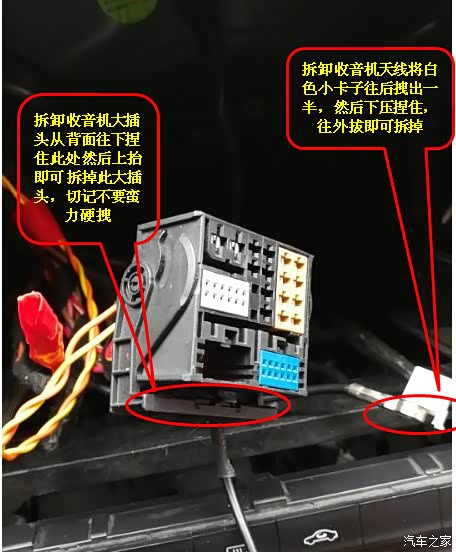

拆卸原车大插头和收音机天线插头时要特别注意不要相信所谓的大力出奇迹要讲究一定的技巧

详见下图

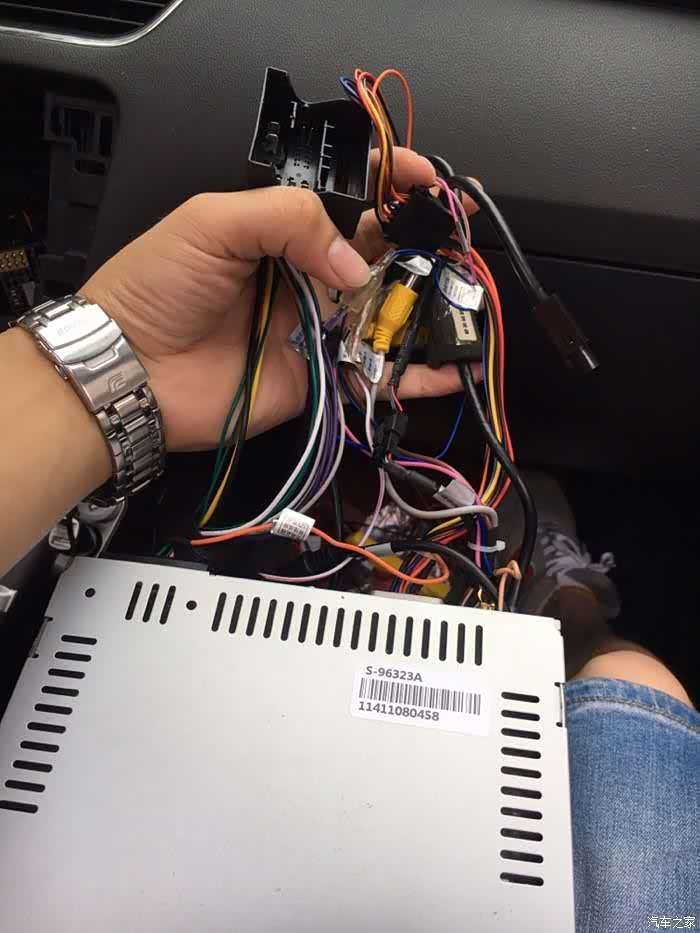

如图如果原车是大屏机有一团转接线，需要将这一团乱码拆掉，

注意即便是18-19款的出厂带的大屏机如果有这一团转接线也是一样拆掉不用。

15-17款山寨大屏机转接线需要拆掉

一团乱七八糟的转接线拆掉

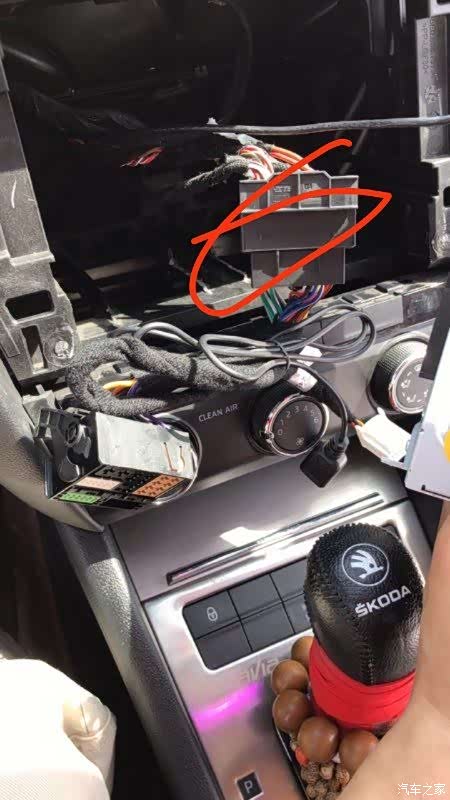

18-19款明锐大屏机同样需要把转接线拆掉（红色圈处拆卸）

此处注意如果是后加装的有副厂摄像头想保留继续使用（大多数是15-17款车型，也有部分18-19低配后加装的副厂摄像头，18-19高配车型自带原厂倒车影像的请忽略此，直接对插即可。）注意保留摄像头电源线，保留后具体摄像头接线教程请看下面讲解。

没有倒车影像摄像头的或者18-19款高配自带原厂手扣摄像头的请忽略此步骤

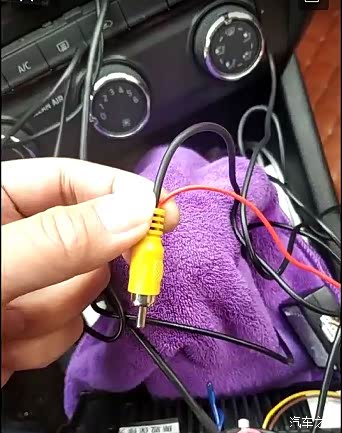

保留原车摄像头视频线和电源线

保留副厂摄像头电源线

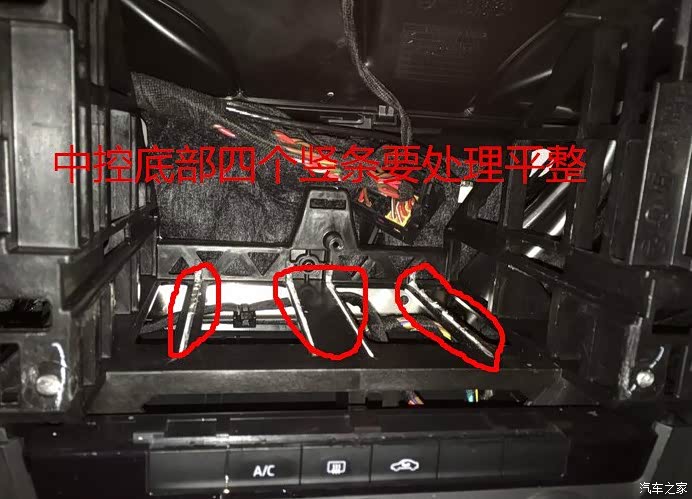

原主机拆除之后，需将中控底部四根塑料板筋条去除。否则影响280系列主机安装

注意 15-17款明锐全系都有这四根塑料条，18-19款很奇葩同等配置的车部分车型带有这四根塑料条，部分没有

所以拆开后看一下如果有直接去除，如果没有反倒更省事。

去除塑料条最好用斜口钳操作方便。

操作过程注意不要划破手指，安全第一

如图效果即可

接下来是跳网关线，15-17款明锐全系车型需要，18-19款明锐豪华版自带原车倒车影像的不需要跳网关，直接对插即可，其他低配车型仍需要跳网关线，

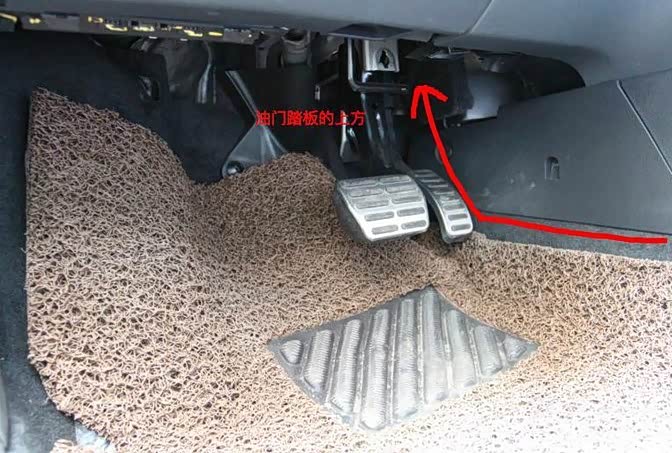

网关位置在刹车踏板上方，往车头位置（转向柱后面）

跳网关线首先要考验腰，要保持专用姿势你懂得

正确姿势

接网关正确姿势

躺下去会看到一个绒布盖板有两个塑料螺丝去掉就可以拿掉绒布盖板

拆卸步骤看下图

所谓拨开云雾见月明

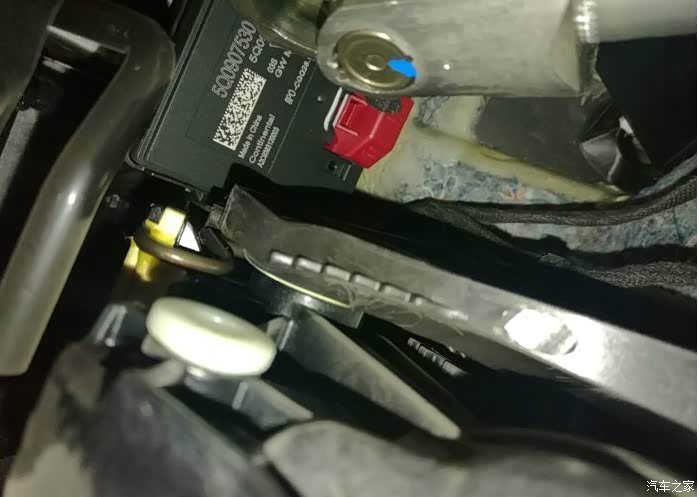

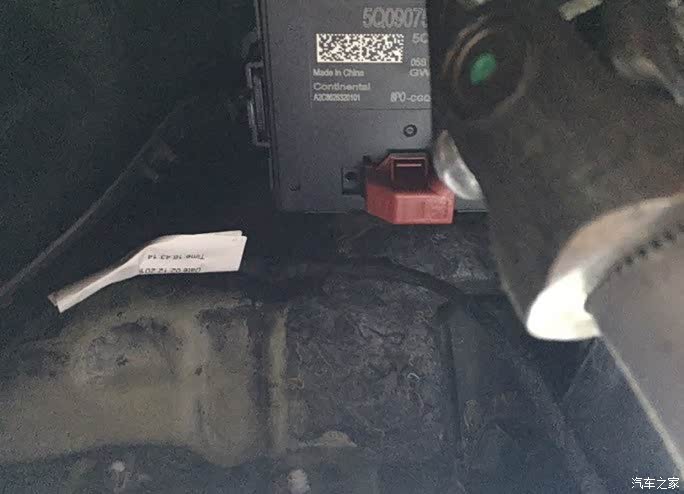

拿掉绒布盖板网关插头就出现了

就是这货

这里首先把红色插头去掉

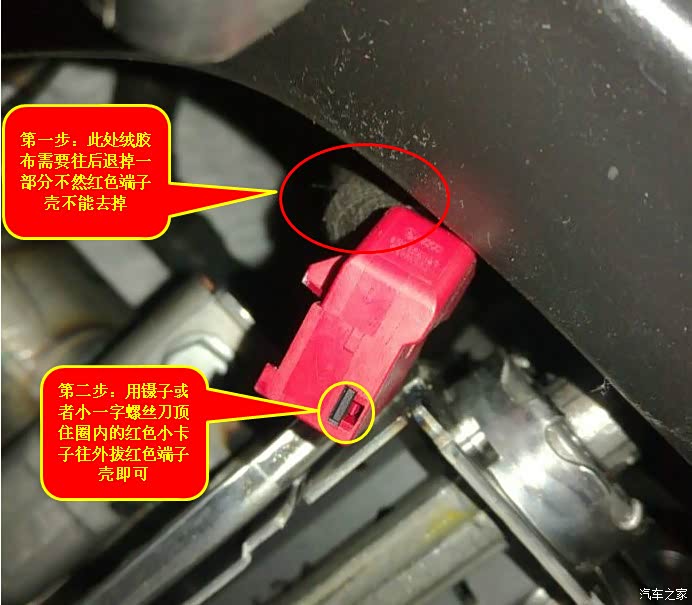

退掉红色端子外壳这里写的非常详细建议大家耐心看

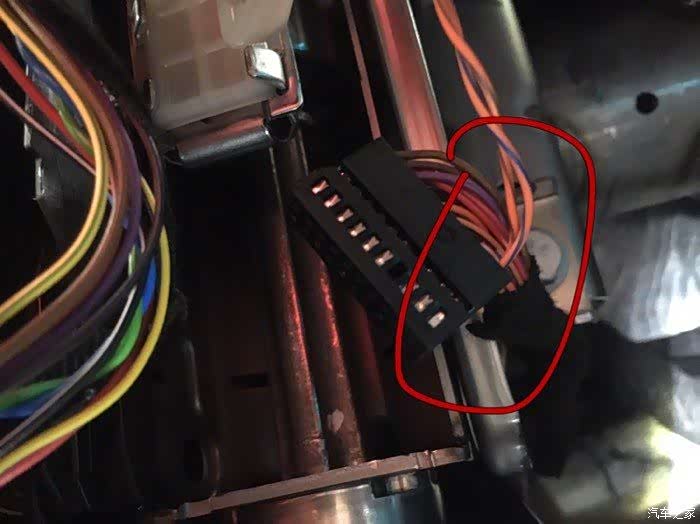

红色端子外壳去掉后就看到网关20孔端子了就是这个

如果没有加装过其他东西会发现网关端子有几个孔是空的在最边上找到10和20的编号孔

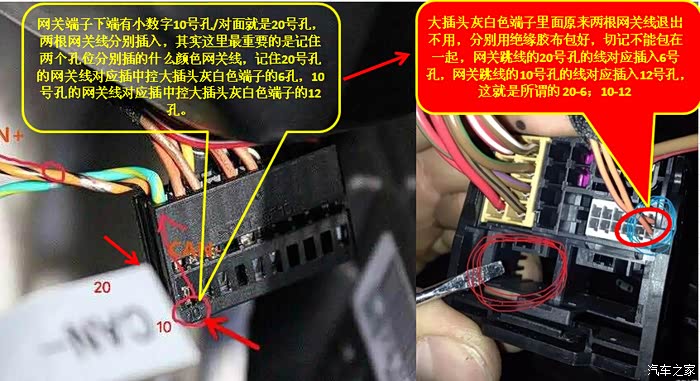

将网关线插入对应孔详见下图教程说明

不同的卖家可能网关颜色不一样所以这里不用刻意纠结网关线哪个颜色对应哪个孔，只需要记住20号孔插入的网关线是什么颜色，10号孔插入的网关线是什么颜色即可。（其实只记住20号孔是什么颜色即可不容易记混淆）

如图网关线

网关线插好后，将红色网关端子外壳装好复位 ***网关上，另一端穿到中控主机安装那里

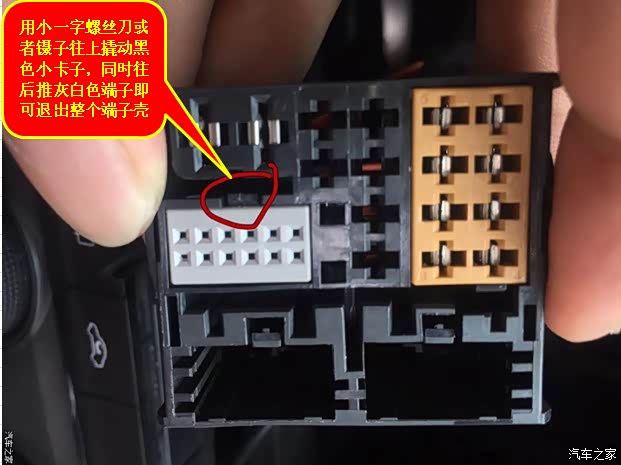

然后退出中控主机大插头灰白色端子

详细教程参考下图

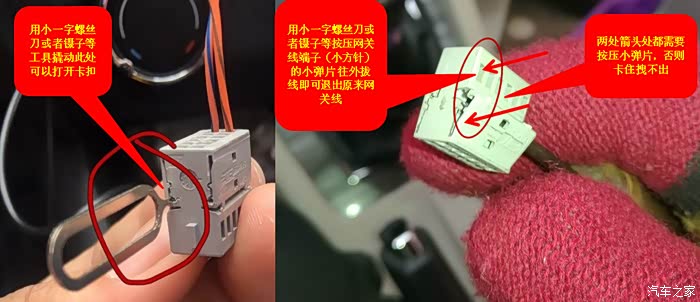

然后退出灰白色端子壳里面的两根网关线（6/12孔里面的两根线）

详见下图操作步骤

这里教大家独自操作的方法，一手捏住端子，一手拔线，用嘴巴咬住小一字螺丝刀或者镊子按压弹片

是不是很滑稽

原来网关线退出后将刚才新跳的网关线插入对应孔，详见下图教程

将灰白色端子复位安装好

截止这一步如果不安装倒车影像，直接将中控大插头插入主机，收音机天线插头插好即可完成安装。

下面介绍摄像头接线步骤

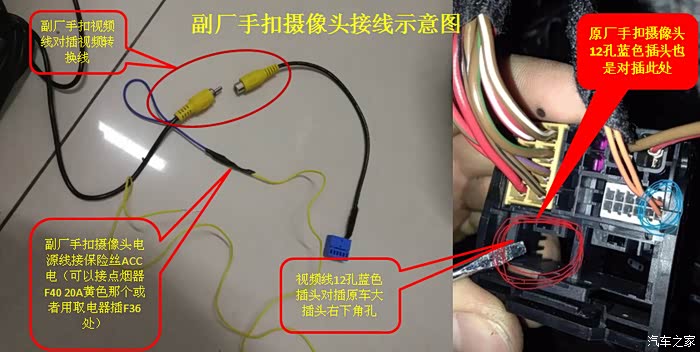

副厂手扣摄像头不论是后加装还是保留原来有的接线需要用到视频转换线（适合原车有AV莲花头摄像头接线）

如图视频线莲花头公头插转接线母头转接线12孔端子插原车大插头处

注意此处如果是原厂手扣摄像头视频线12孔端子也是插在此处

详见下图

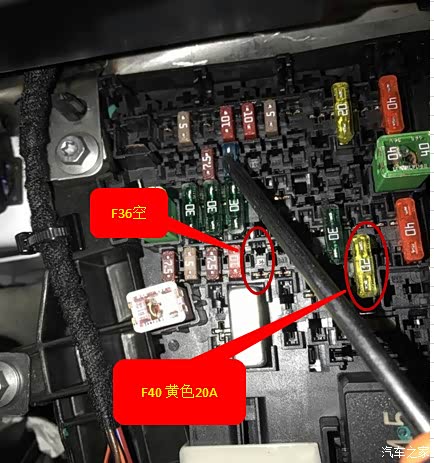

电源取电如果没有取电器直接接在点烟器F40 20A黄色中号那个一根引脚上面如果有小号取电器接在F36空位

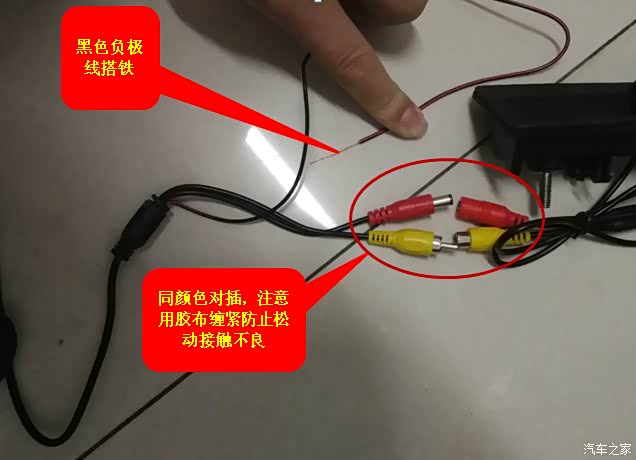

这里切记一定要搭铁不管是后加装的还是保留原车副厂摄像头的一定要搭铁到位，不然不出倒车影像保留原车已经加装的副厂摄像头的大部分都没有搭铁，所以要拆开搭铁切记不然不出倒车影像。

适用于副厂摄像头接线取电

这里特别说明下按照说明书定义原厂倒车影像接线取电是F18 如果是原厂摄像头车友可以根据自己实际情况选择，副厂摄像头质量不一，为了延长使用寿命建议选用F36（ACC电）当然即便是原厂摄像头选择F36位置也没问题

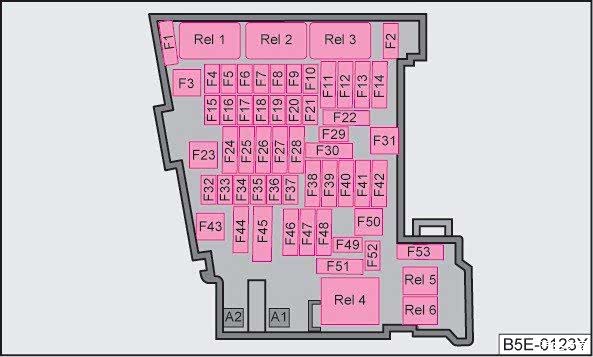

保险丝位置说明

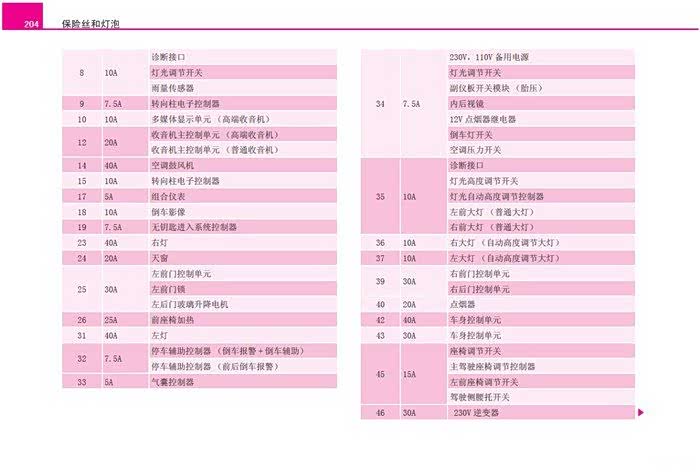

说明书保险丝位置介绍供参考

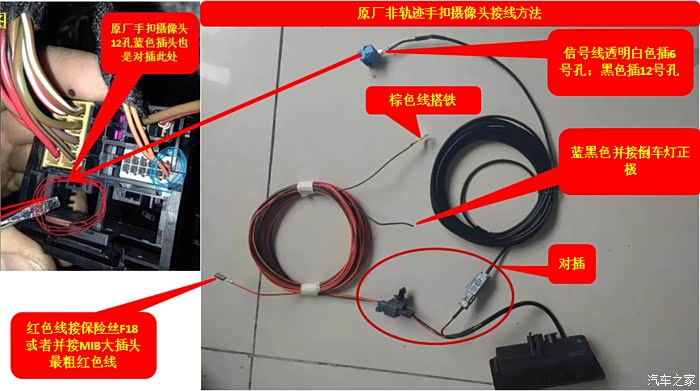

原厂非轨迹摄像头接线方法如下：
原厂非轨迹摄像头其中一根线接长电、一根接地（搭铁）、另一根线并倒车灯正极电源，

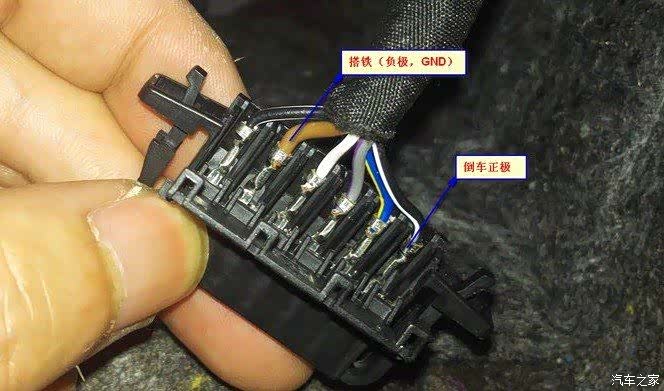

接倒车灯需要拆开后备箱尾部绒布内衬板，找到后尾灯插头，拔出拆开卡扣如图

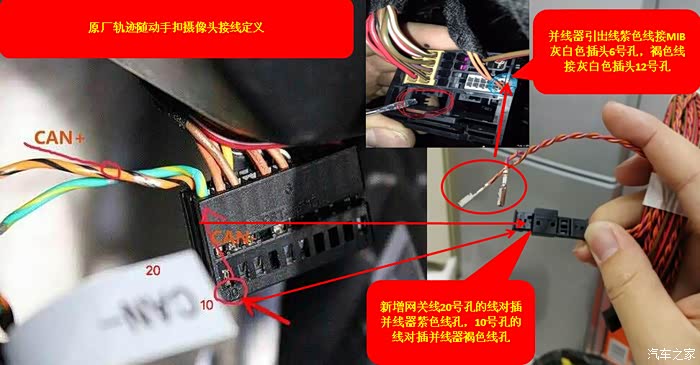

原厂轨迹随动摄像头接线方法和非轨迹摄像头有相同之处也有不同之处，原厂轨迹随动摄像头其中一根红色线接长电（保险丝F18或者MIB大插头最粗红色线）、一根接地（搭铁）、轨迹随动摄像头不需要接倒车灯电源，但是需要并接网关线，这里需要特别注意不要接错。

详见图片说明

轨迹手扣摄像头接线定义1

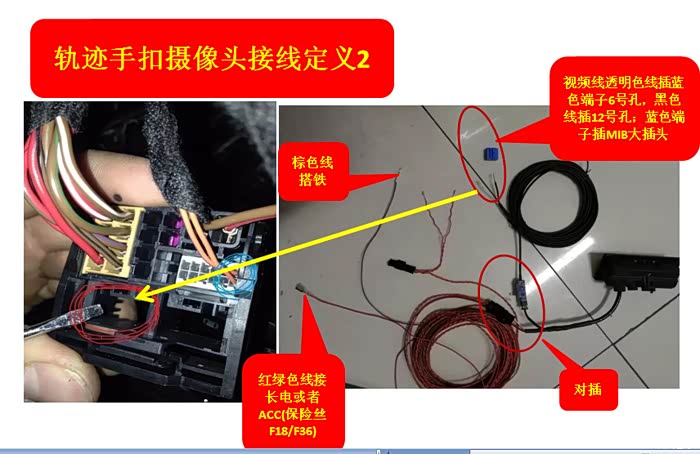

轨迹手扣摄像头接线定义2

下面介绍拆后备箱内饰板方法，方便安装摄像头

在这里特别鸣谢论坛车友 ahhfsonglei 的经验贴，原贴链接如下 https://club.autohome.com.cn/bbs/thread/42c12b65272bd585/49837351-1.html

1.首先卸掉后面的那个拉手，用T型螺丝刀，应该是T20，具体记不清楚了

借用的图片

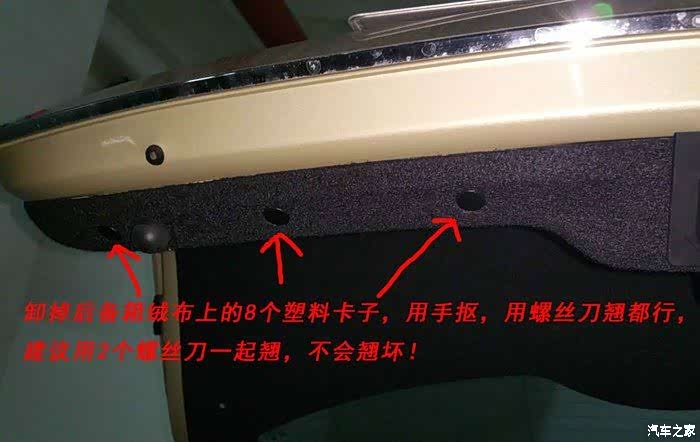

2.然后卸掉后备箱绒布上的8个塑料卡子，左右两边各3个内侧两个，拆卸最好用专用翘板方便操作，如果没有用一次用螺丝刀翘，不要太暴力。可以用两个一字螺丝刀同时从两侧撬。

3.先拆侧方的塑料档条，2边都要拆掉。可以先用翘板撬开一点，方便下手就行了

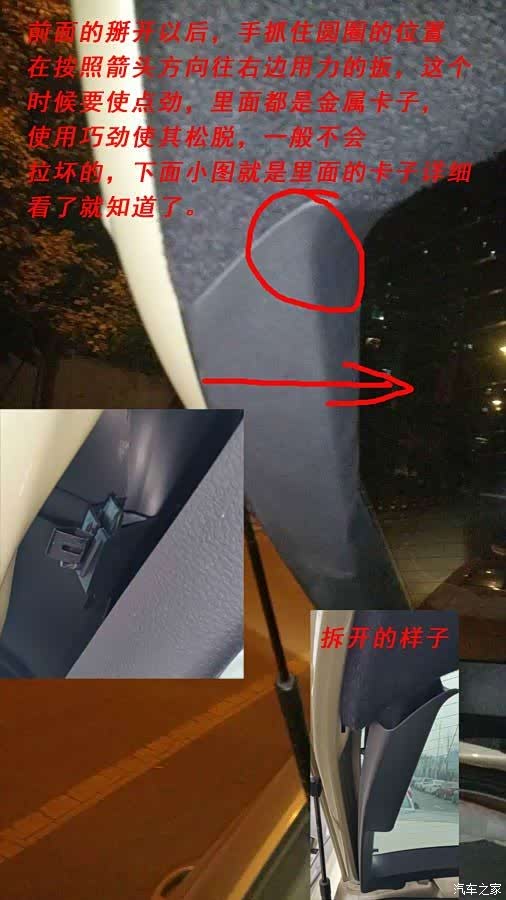

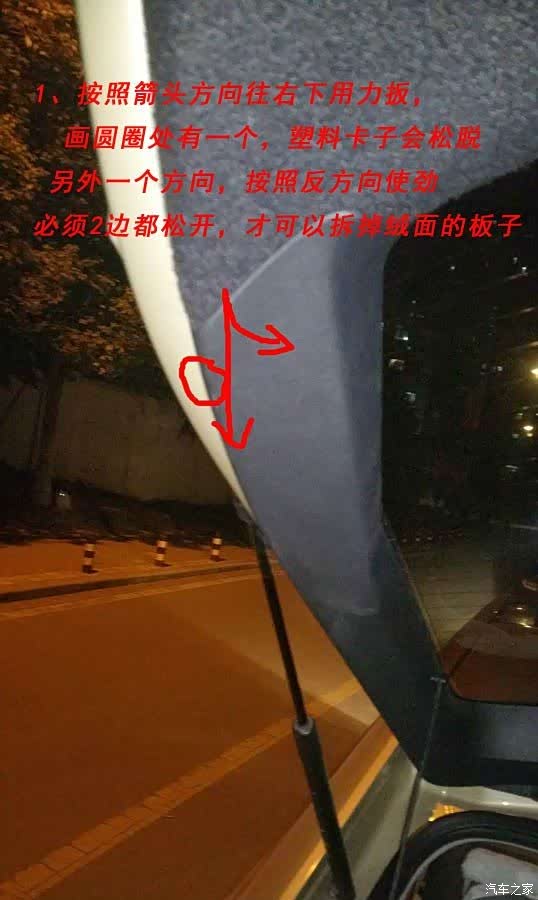

4、前面的撬开以后，手抓住圆圈的位置在按照箭头方向往右边用力的扳，这个时候要使点劲，而且最好是快速用一个猛劲把三个金属卡子拽出来，里面都是金属卡子，使用巧劲使其松脱，不要拽一下停一下那样容易导致卡子掉落。

右边侧方的塑料档条拆卸一样，用力方向刚好相反。

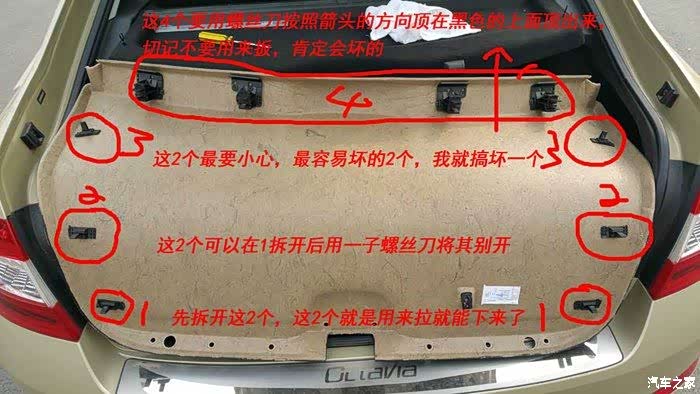

接下来就是拆卸绒面的板子，这张图是拆下来的板子内部，看一下就知道怎么拆了，按照标的顺序一个一个把卡子撬出来。特别注意顺序和力度在撬卡子的时候最好能找一字螺丝刀或者翘板或者其他顺手的工具顶住卡子与绒面盖板的背部接触部位，这样撬下来卡子不会脱落，免去卡子掉落后面修复的麻烦。

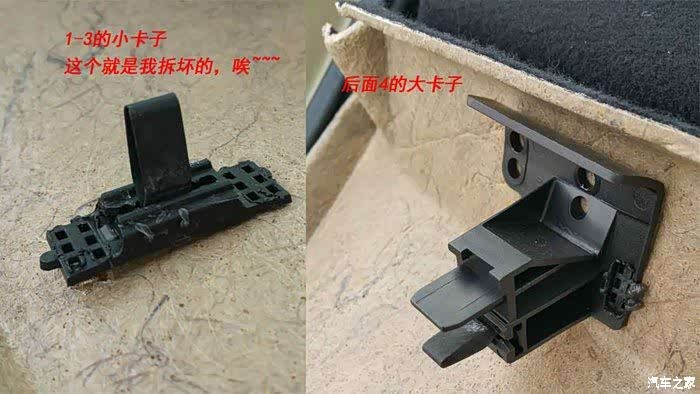

这个是绒面板子里面的卡子，给大家看个清楚的，知道里面的构造，这种设计很操蛋，卡子是热熔上去的，而且卡子和内衬板的接触面好像是纸板的稍微不注意就掉落，在这里不适合大力出奇迹，不适合暴力，希望大家先看好构造，想好拆卸顺序再下手

卡子特写

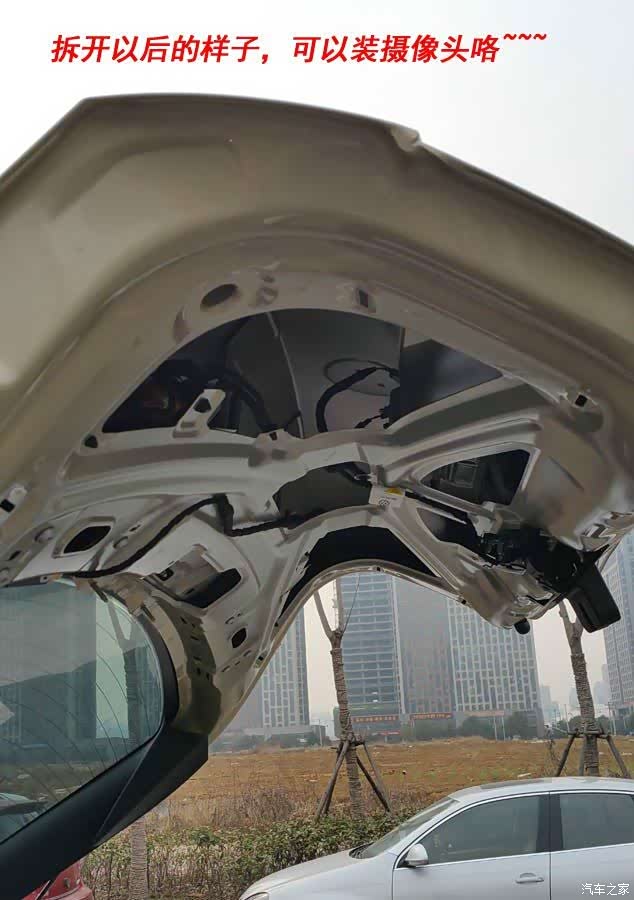

绒布内衬板拆掉之后就是这样子了铁皮

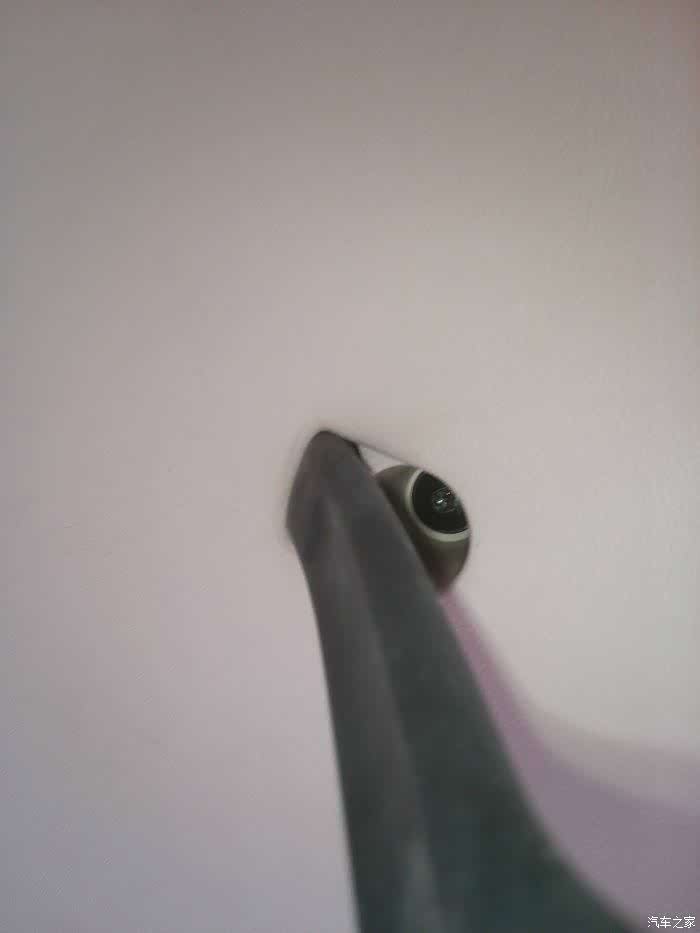

如果要安装手扣摄像头，用10个的开口扳手或者套筒扳手拆掉原车手扣固定螺丝和固定罩，拔掉上面的接线头，拆掉原车手扣，将手扣摄像头安装上去即可，有的摄像头有螺丝，还用原车螺丝和固定罩固定，如果没有螺丝，直接卡上去，原车固定螺丝和固定罩不再使用，这里切记要将上面的接线头插回原位，不然后备箱打不开还要再拆一次

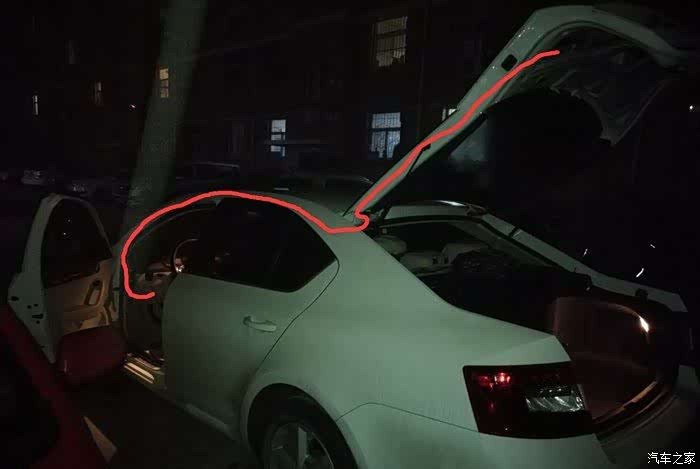

接下来就是摄像头线束走线

借用的图比较简单

走线难点就是弹簧软管那里如果有条件最好备用一点润滑油

比较顺畅一点穿过去，实在没有可以从机油尺弄一点机油出来不是

这里特别注意不要强行用力硬拽容易把视频线拽断，尤其是里面断了外边看不出来那就尴尬了会导致倒车影像不显示等问题而且不好排查，所以要讲究巧劲，一点点慢慢来，慢工出细活。

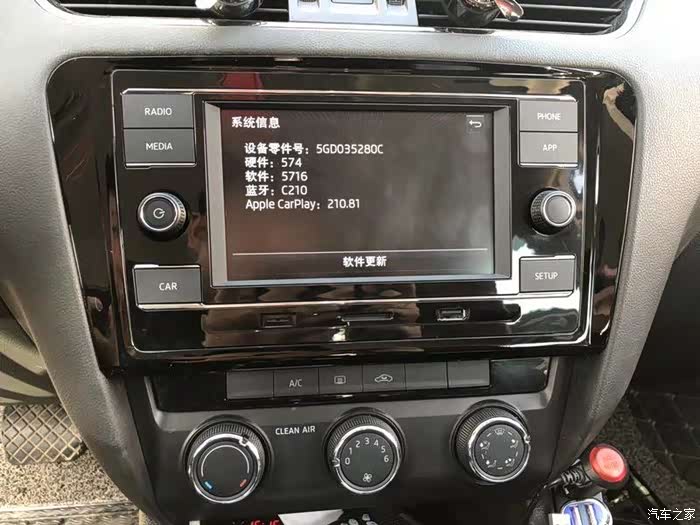

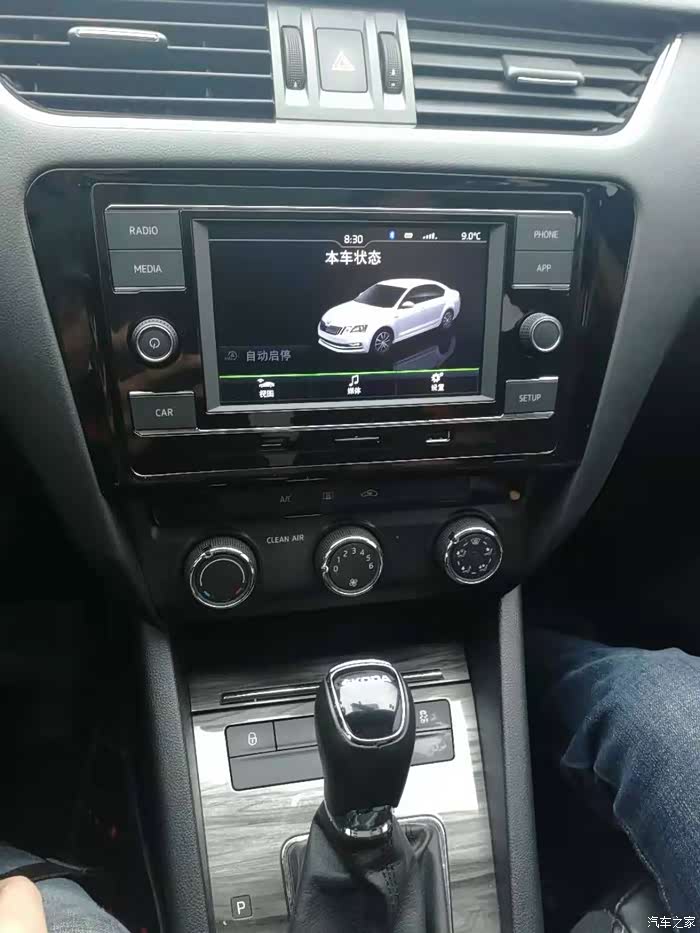

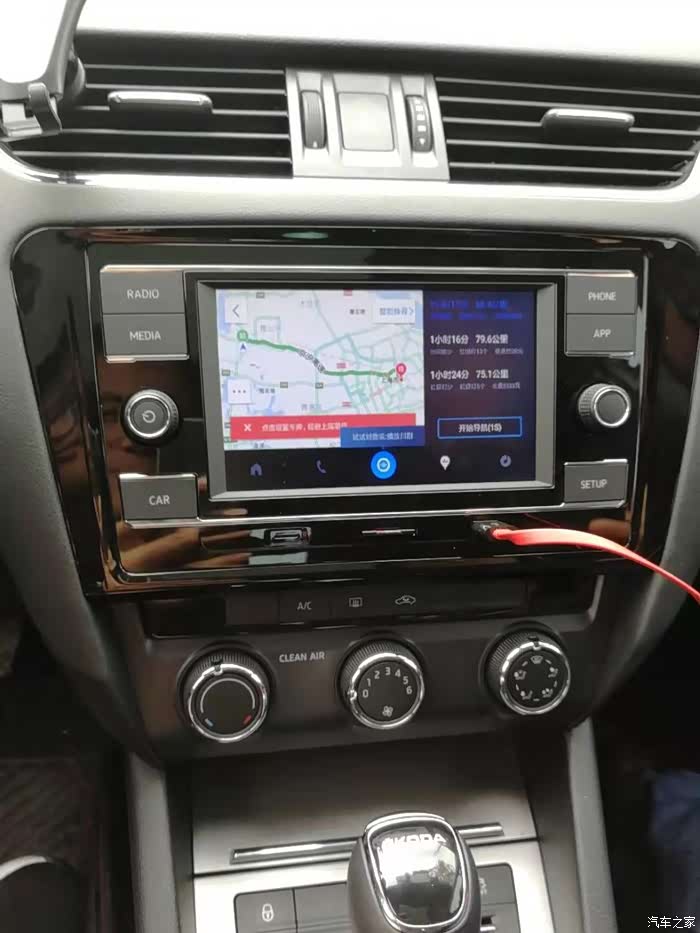

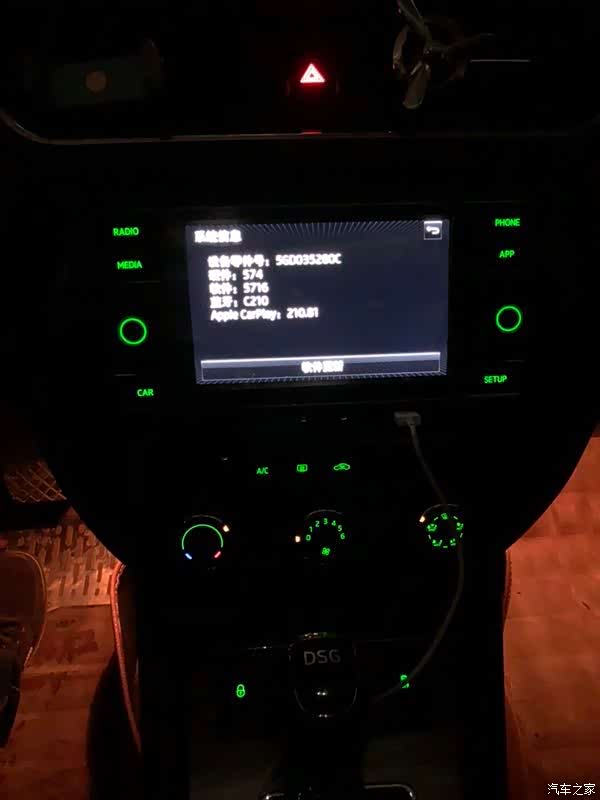

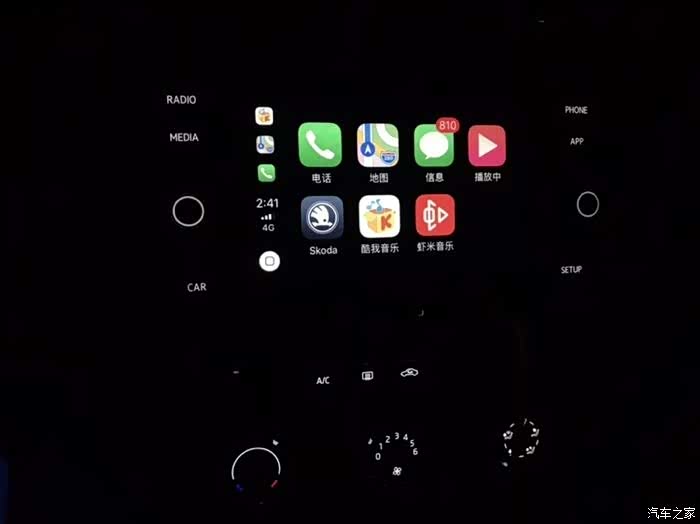

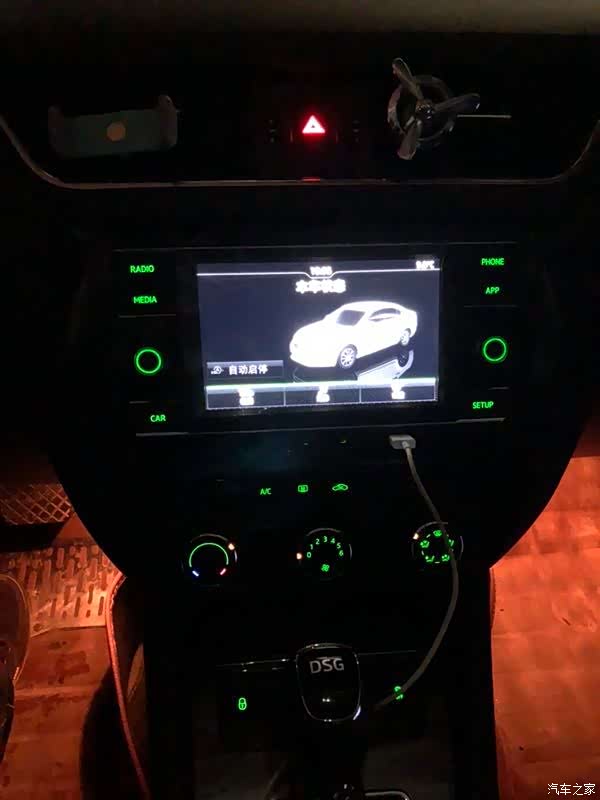

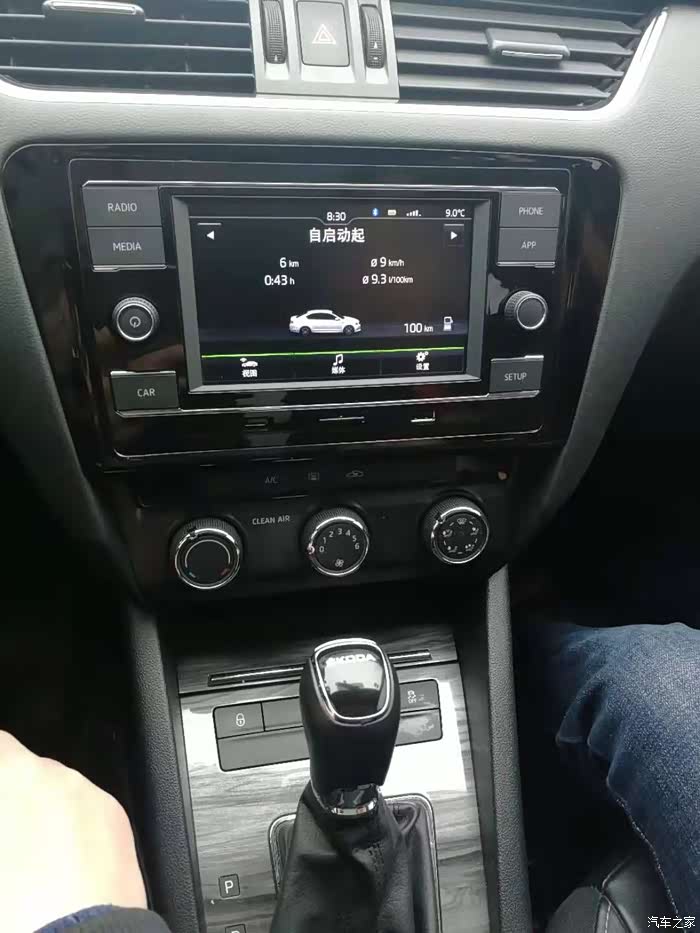

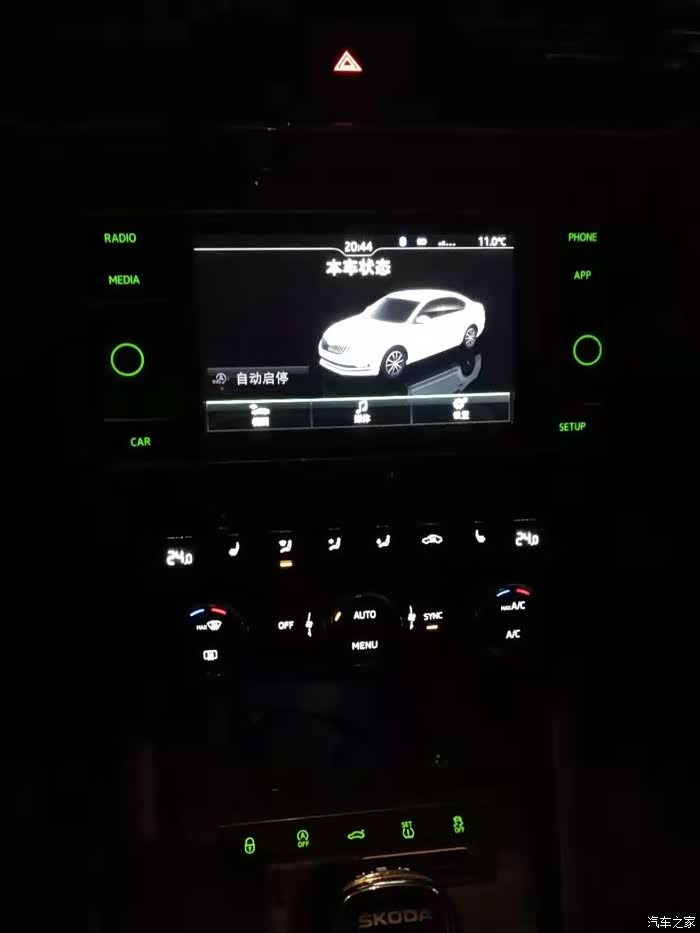

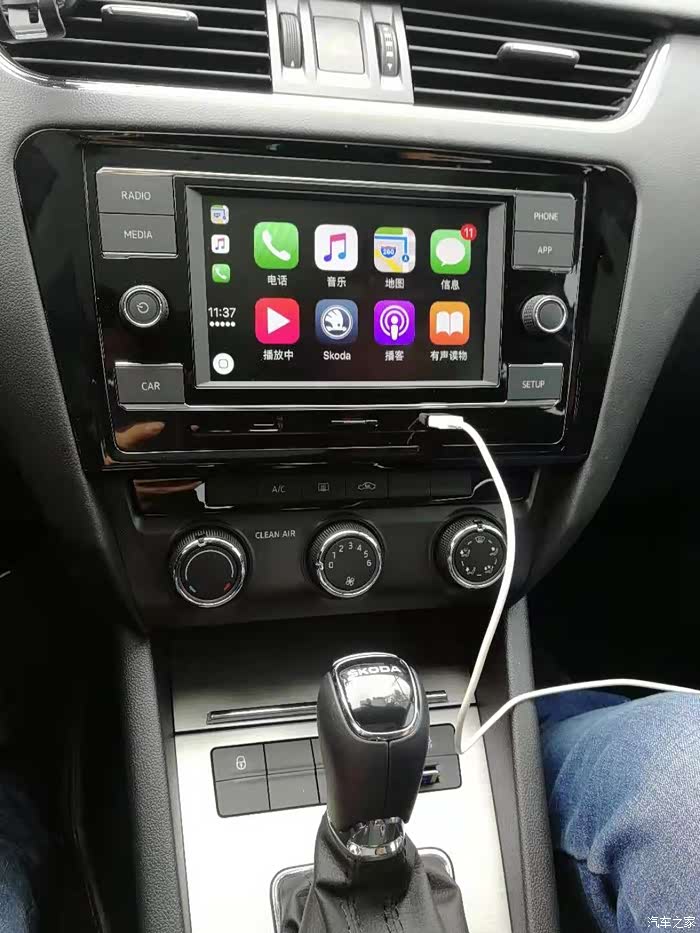

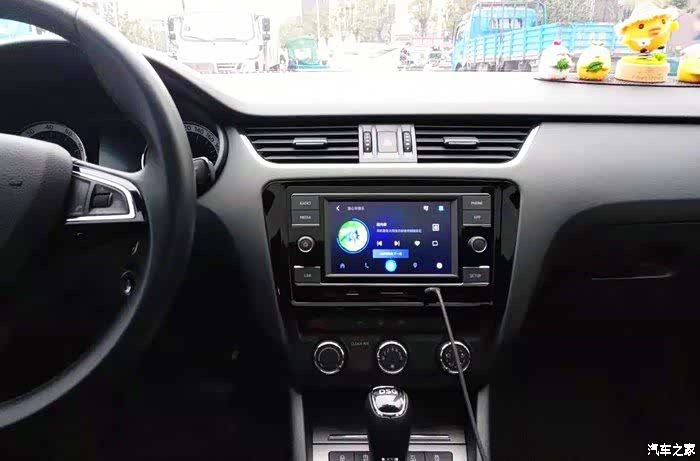

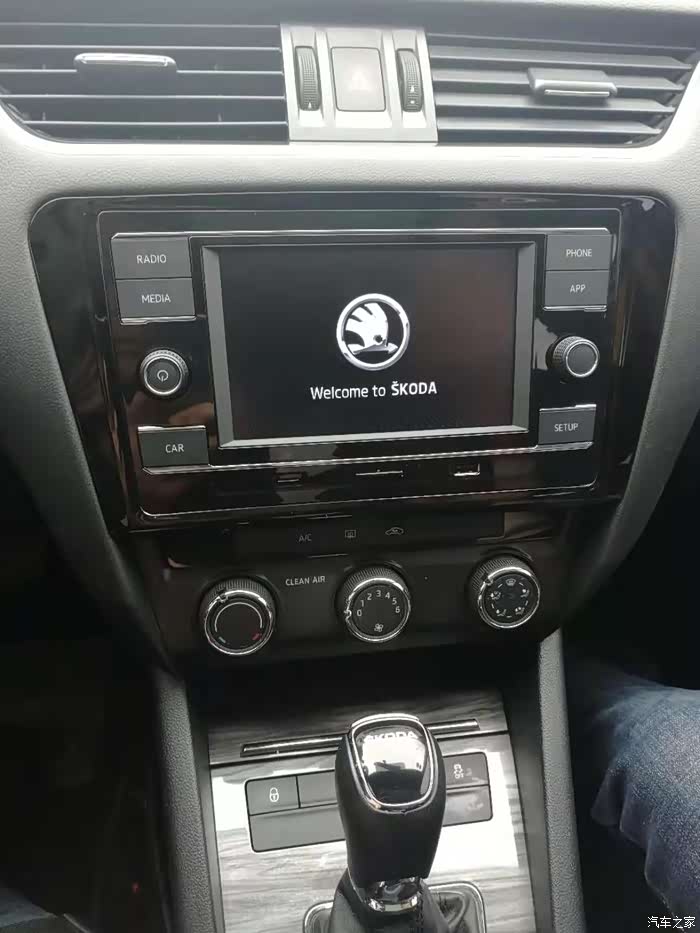

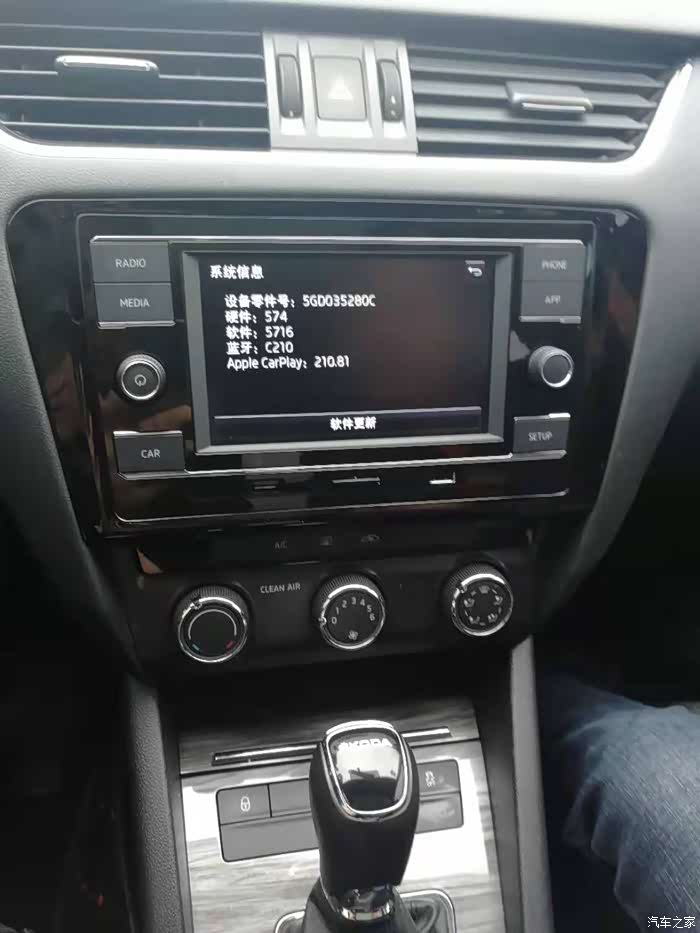

接下来就是收工之作，复原所有的线束主机推进中控安装到位即可。

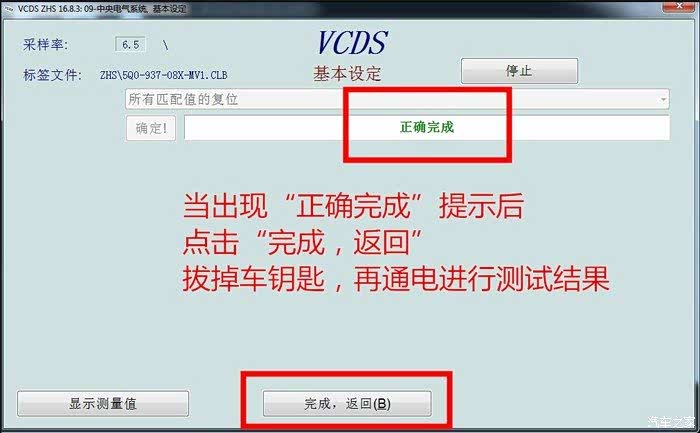

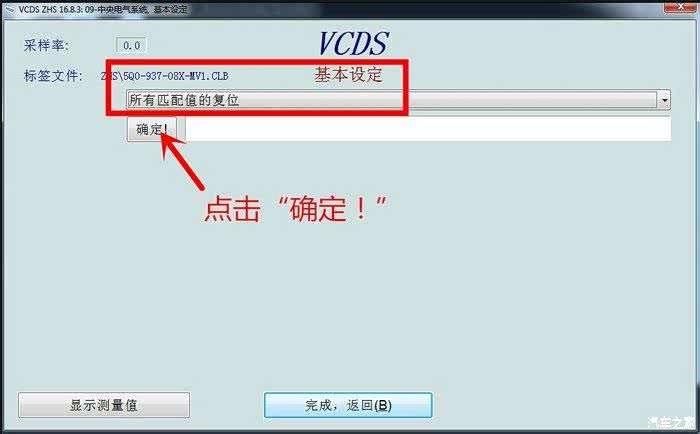

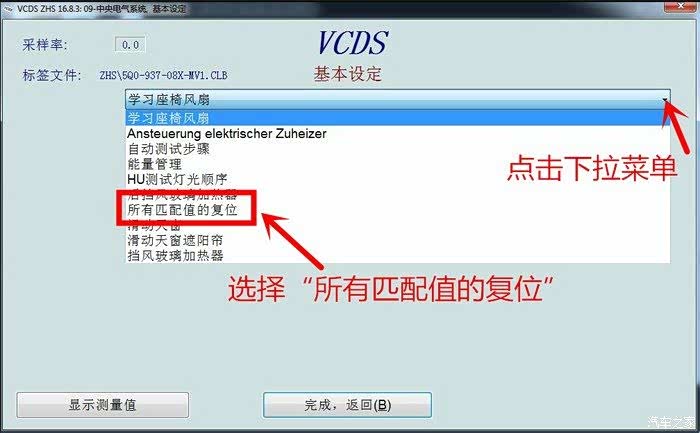

刷隐藏改编码部分

首先改编码之前请备份原车编码，以防万一误改错改可以参考原编码更改回来。最好每操作一步拍照记录

切记改编码过程中车钥匙要通电即拧到ACC状态，不能点火会导致编码不能保存。

切记改编码过程中车钥匙要通电即拧到ACC状态，不能点火会导致编码不能保存。

切记改编码过程中车钥匙要通电即拧到ACC状态，不能点火会导致编码不能保存。

重要的事情说三遍

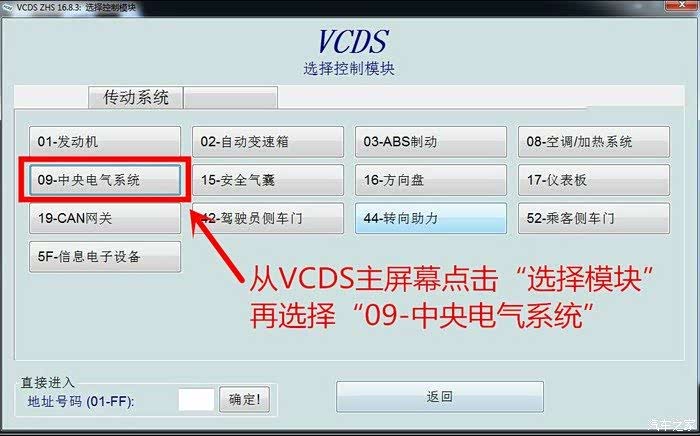

5053刷编码：
注意：只有18.2以上版本才支持进5F匹配通道。

1、MIB注册
     19CAN网关——安装列表——5F电子娱乐信息系统前面勾选保存

2、CAR设置菜单显示ESC程序、轮胎菜单、灯光、门窗菜单可用
     03ABS——第28字节、第29字节，分别改为C0、08
     09中央电器系统——第5字节、第8字节，分别改为47（此项18-19款车型不需要改）

3、开通倒车影像编码
     5F——编码——第19字节，04改14
4.关闭OPS(没有前雷达车型必须关闭OPS才能出倒车影像）
    进5F匹配-Car_Function_List_BAP_Gen2
          Parking_assist_0x0A         改  未激活
          Parking_assist_0x0A_msg_bus 改  未激活
     进5F匹配-Car_Function_Adaptations_Gen2
          menu_display_pdc   改未激活
          menu_display_pdc_ver_threshold_high  改未激活

5、CAR设置中灯光菜单（主要针对高配车型）

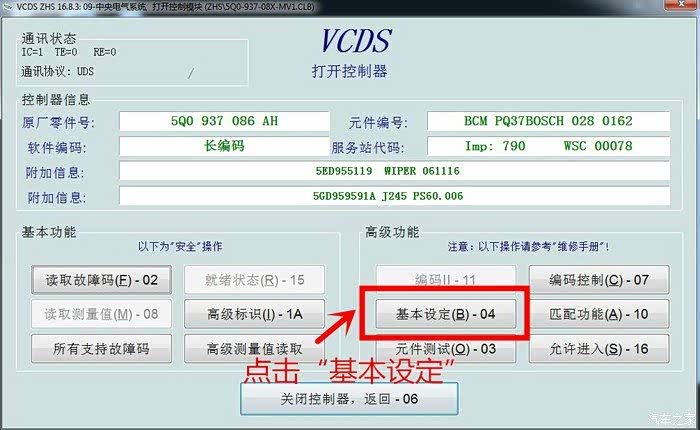

        09中央电气系统—允许进入-（输入31347）-匹配-车内照明灯车灯配置-Ambient_Farbliste_HMI改成激活
        09中央电气系统—允许进入-（输入31347）-匹配-车内照明灯车灯配置-脚部空间灯改成已安装
        09中央电气系统—允许进入-（输入31347）匹配-第2代车内照明灯-FarbausgabeInstrumententafelbeleuchtung nicht berechnen 改成激活

6、CAR设置后视镜与刮水器菜单
     09中央电气系统——匹配(26)-访问控制2-Menuesteuerung Funk Spiegel anklappen 改成激活
     09中央电气系统——匹配(22)-访问控制2-Menuesteuerung Spiegelabsenkung 改成激活

7、CAR设置轮胎-胎压菜单
     Car_Function_Adaptations_Gen2
     [LO]_menu_display_rdk已激活
     [LO] _menu_display_rdk_over_threshold_high 已激活
     Car_function_BAP_GEN2
     [LO]_ tire_pressure_system_0x07 已激活
     [LO]_ tire_pressure_system_0x07_msg_bus 悬挂系统数据总线

8、中文仪表开通仪表电话

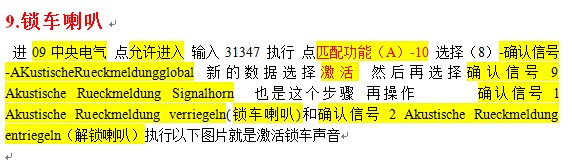

     17仪表板——长编码 -第10字节 08改成28 保存
