【车机打磨系列之十六】RAV4专用老版飞歌导航改造。
RAV4有着庞大的用户群，从经典款到荣放，无处不在吸引着爱车人士的目光。牛头标早已深入人心，是可靠性的代名词。我之所以选择丰田，源于早前对夏利的使用。那时经济条件差，只能购买价格便宜的夏利车型，但是经典的丰田8A发动机却是各个厂家喜爱的并模仿的对象。
之后购买了花冠，开始对丰田有了深入一点的了解。加入RAV4车友会后更是认识了许多丰田车友，也曾参加了几次车友会活动。对RAV4的兴趣愈加强烈。看微信群更是每天的必修课，天南海北的去朋友在一起交流买车用车的经验，更是帮助准车主推荐丰田汽车。
偶然的机会，群里的骨干让我帮助他升级一下老款飞歌导航。我欣然接受了这项任务。与之前两个安卓机不同，这款导航属于早期产品，界面以及功能都还是传统形式。不知用料几何？
各位看官随我一同看看这款产品的内部结构以及用料怎样？
之后购买了花冠，开始对丰田有了深入一点的了解。加入RAV4车友会后更是认识了许多丰田车友，也曾参加了几次车友会活动。对RAV4的兴趣愈加强烈。看微信群更是每天的必修课，天南海北的去朋友在一起交流买车用车的经验，更是帮助准车主推荐丰田汽车。
偶然的机会，群里的骨干让我帮助他升级一下老款飞歌导航。我欣然接受了这项任务。与之前两个安卓机不同，这款导航属于早期产品，界面以及功能都还是传统形式。不知用料几何？
各位看官随我一同看看这款产品的内部结构以及用料怎样？

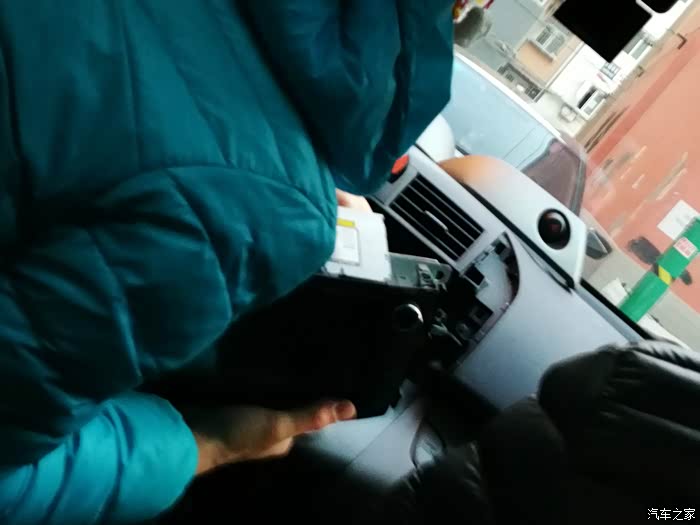

周末好时光，
车主拆机忙。
走了安卓机，
又来老导航
车主拆机忙。
走了安卓机，
又来老导航

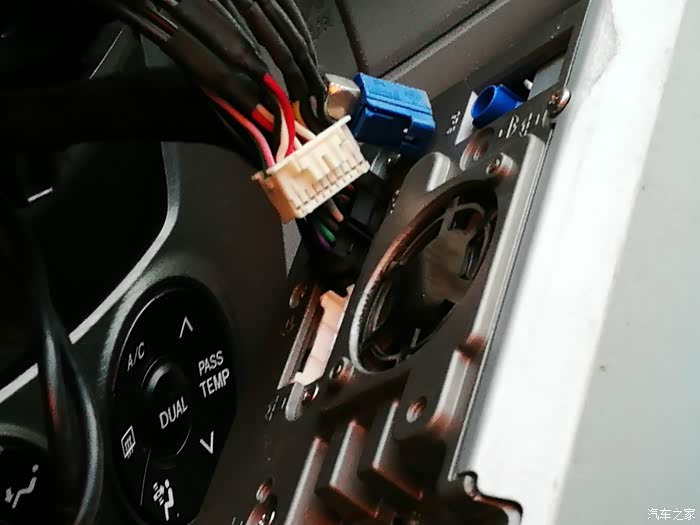

老机器的线束明显比安卓机要多，必须拍照，不然不会安装
早期导航首先在重量上要重很多，内部芯片不如安卓机高度集成，可是用料要比后期产品实在。我想这是大多数企业的生产方式。

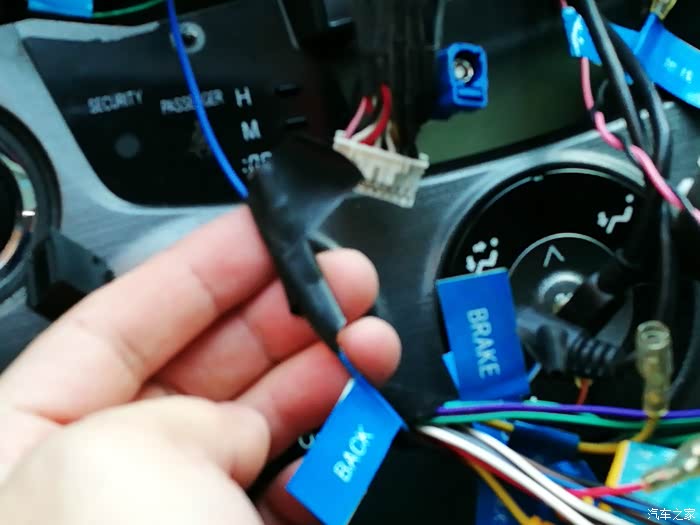

有一根倒车影像启动线需要断开。很多导航的倒车影像激活都是通过连接一根倒车灯正极线完成激活的。不信你试试
上次安卓机来我这里是就是用上了我的备用六碟机头。这样就不会让车主露着个大窟窿开车了。

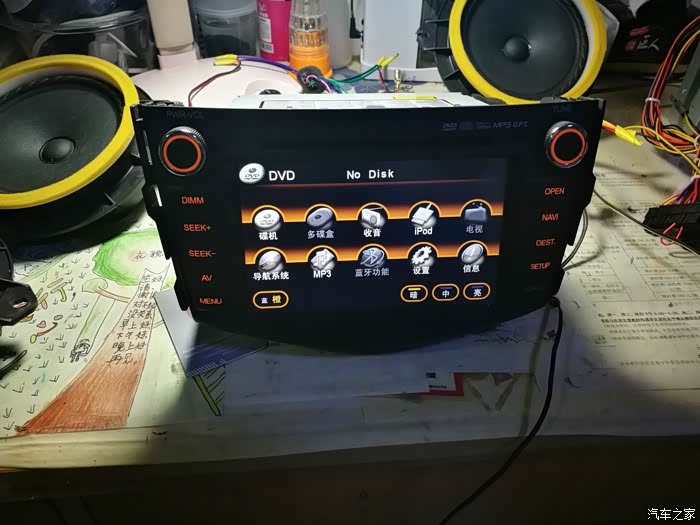

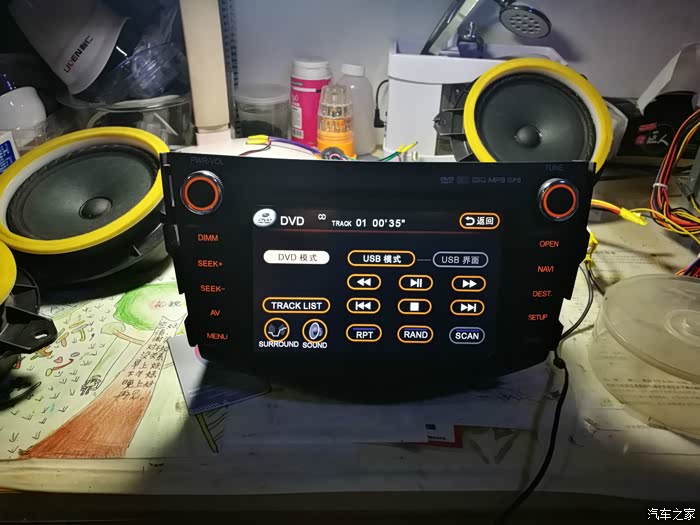

通电测试正常，界面属于传统样式。应该是飞歌经典样式吧

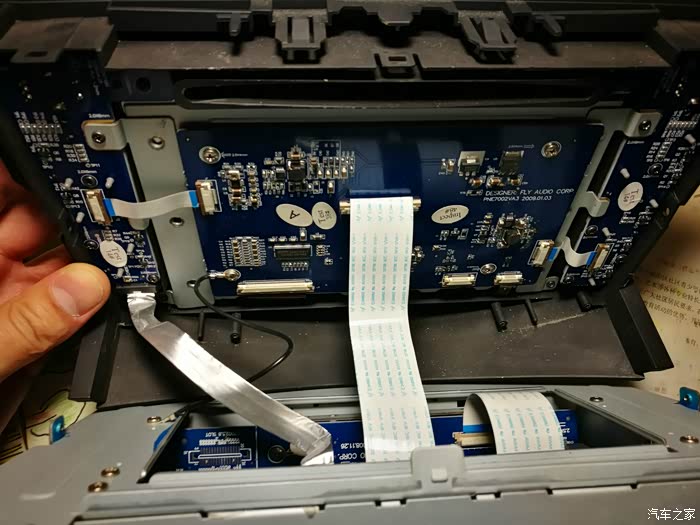

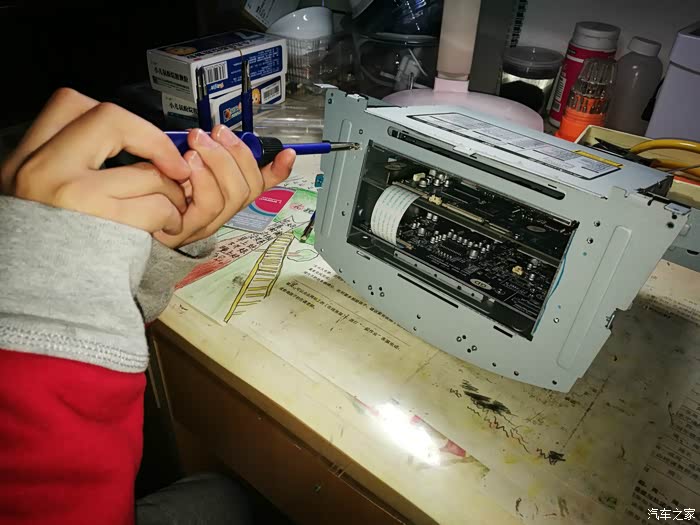

轻轻打开前面板，蓝色电路板映入眼帘。

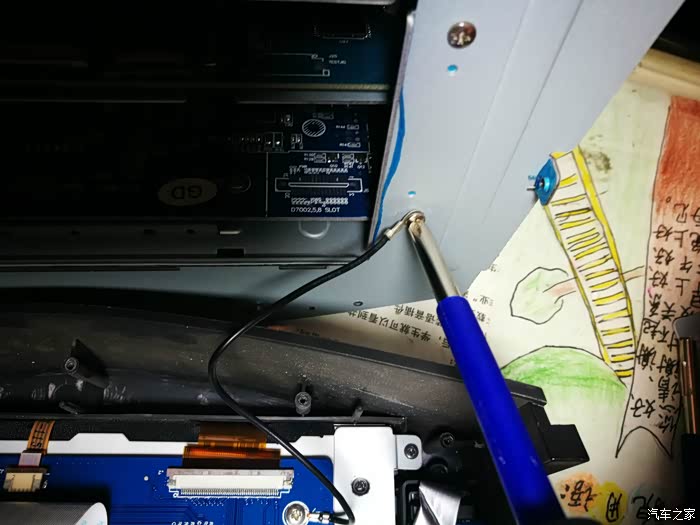

也有一根地线

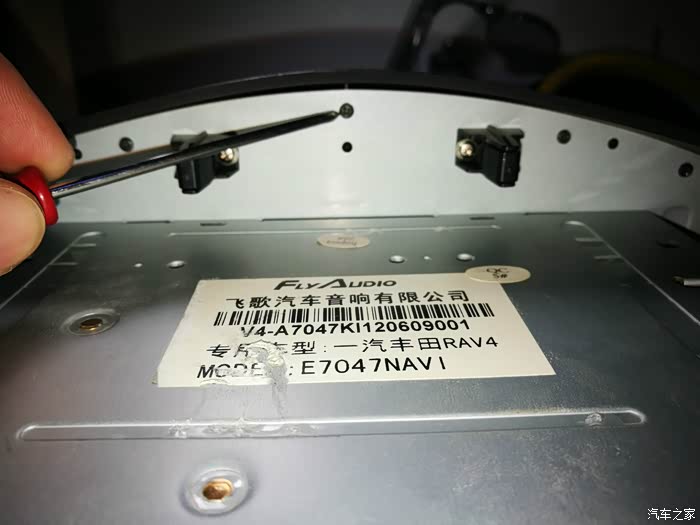

金属板的连接形式和丰田原厂机头类似，只是前面板多出很多螺丝固定，而原厂机器是卡扣固定，拆卸要比飞歌简单。

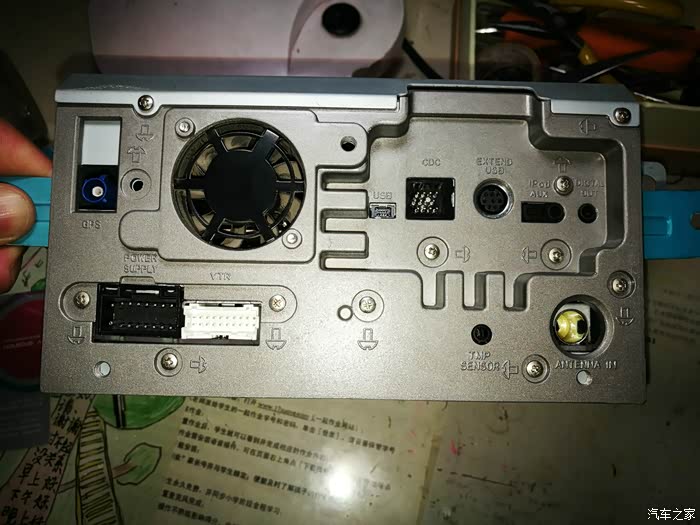

后散热板用料十足，排列有序

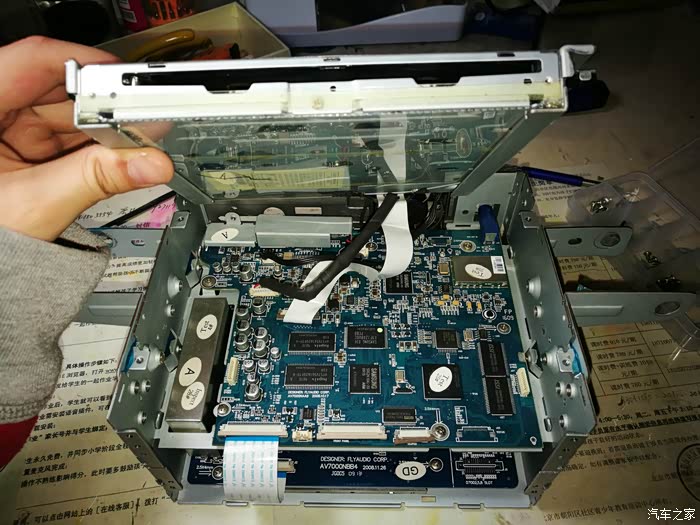

双层电路板做工精良。单碟碟盒是金属外壳，也是机器的重量所在。

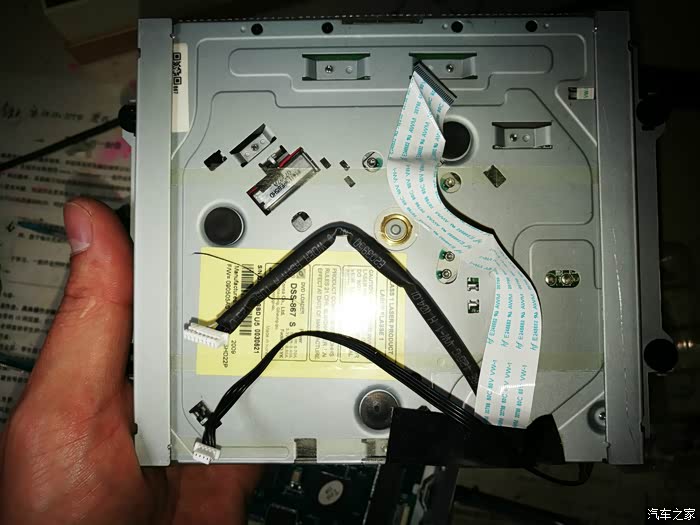

这款碟盒重量十足

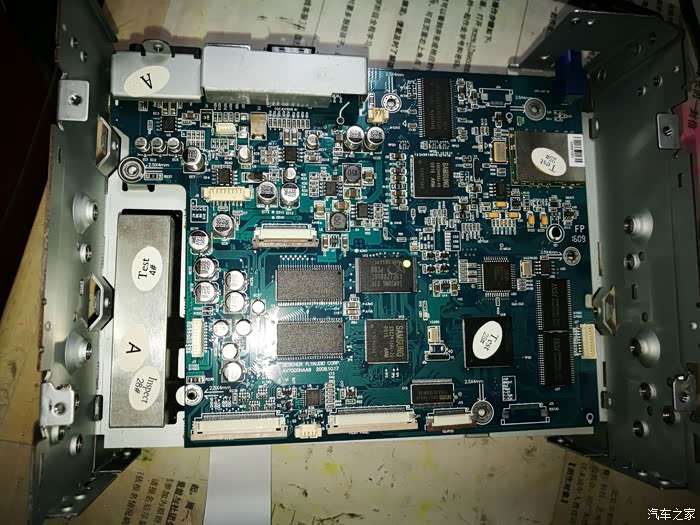

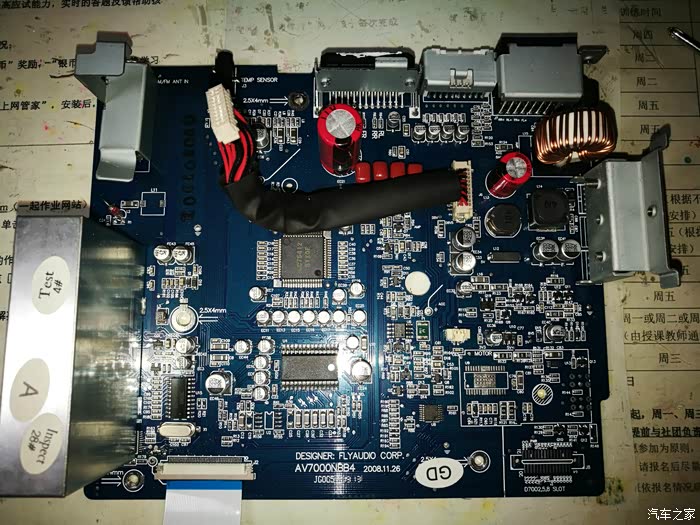

上层电路板
主角登场
马耳他的7386，也算是进口货，和7388都是导航仪的最爱。
早期飞歌电路板就介绍到这里，很遗憾没有发现运放的踪迹，接下来就是升级功放芯片的介绍了。

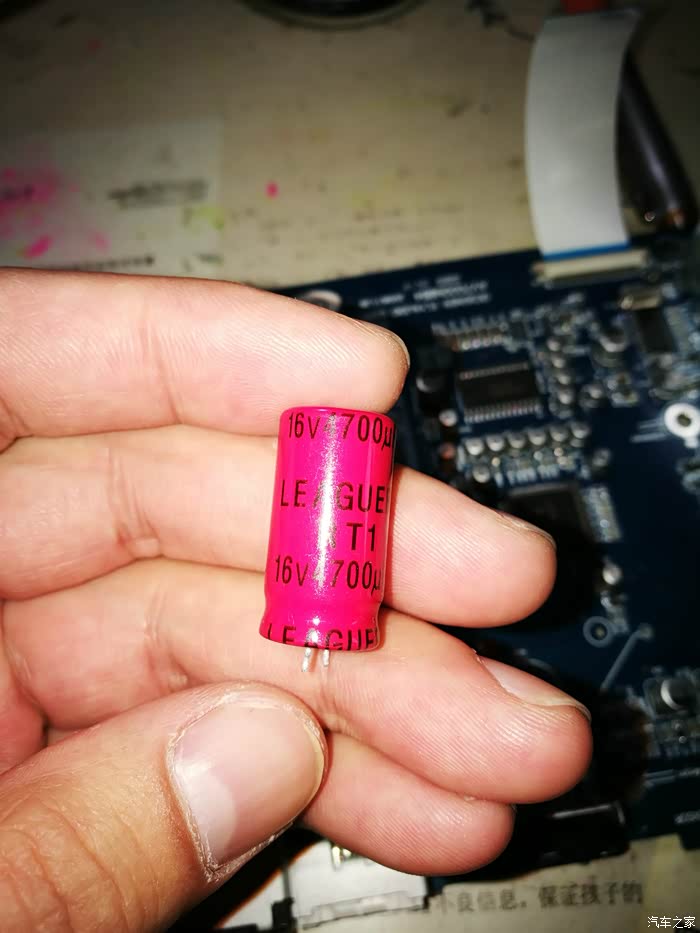

主滤波电容，换上先锋电容效果会有提升

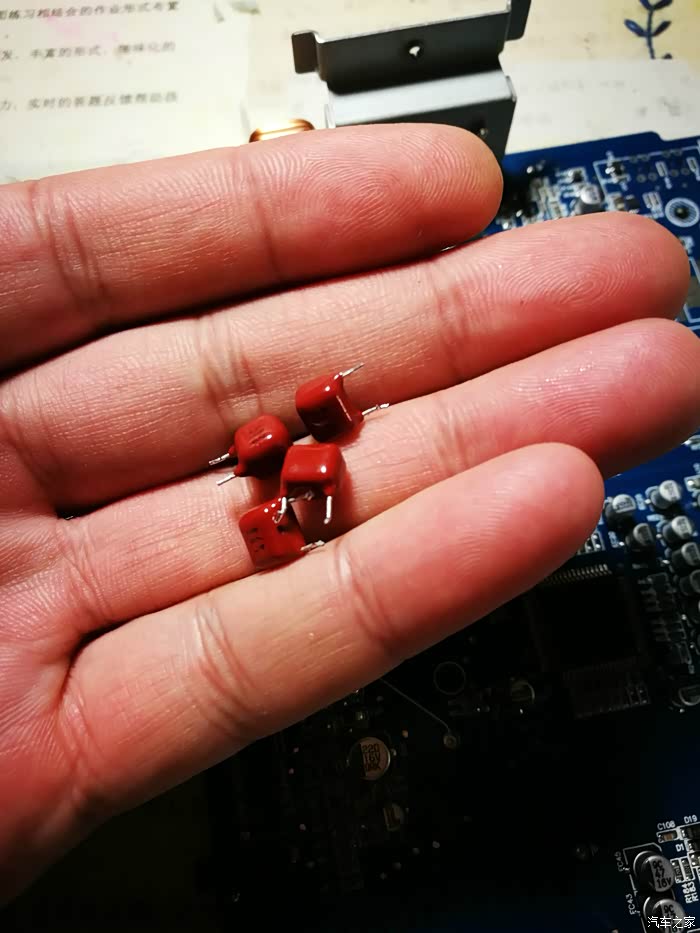

前级电容比安卓机要好一些

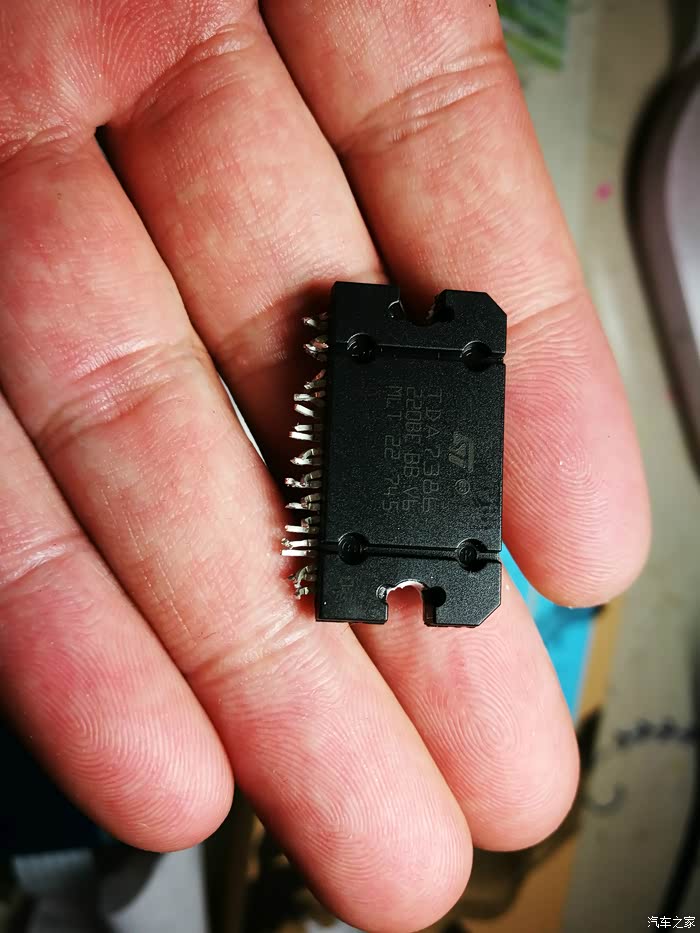

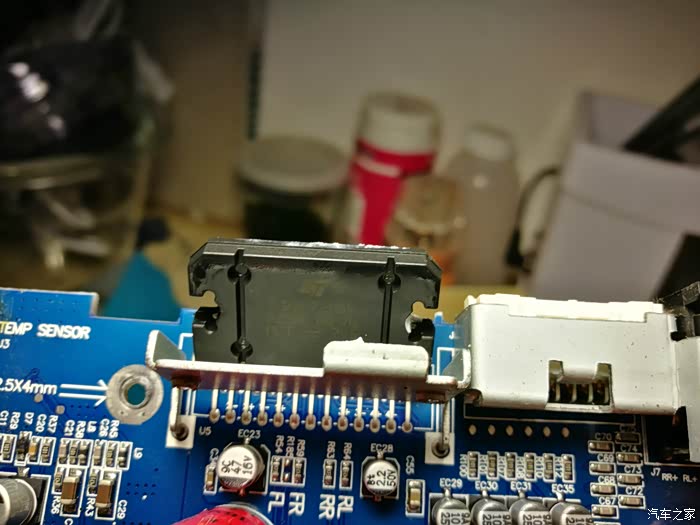

马耳他产地的7386，和路畅DVD用的功放芯片一样

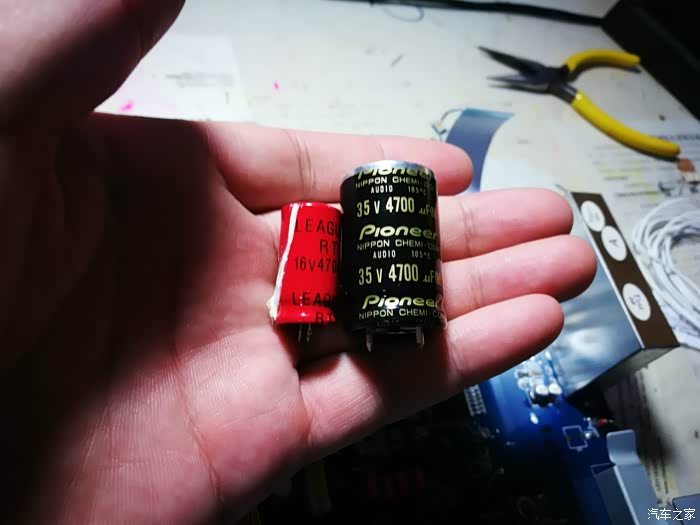

电容对比

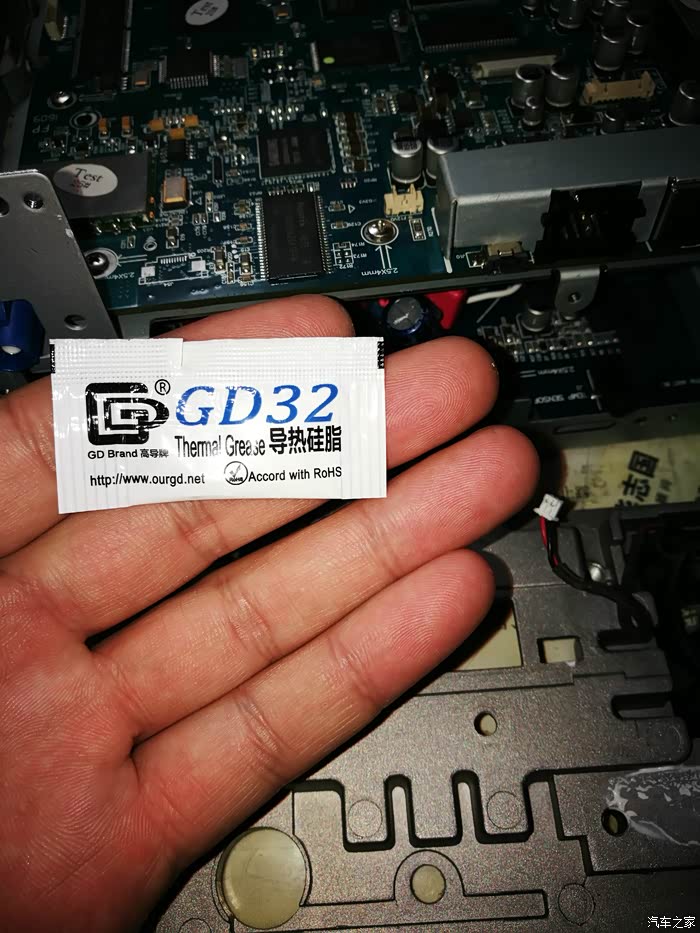

功放芯片一定要涂抹导热硅胶

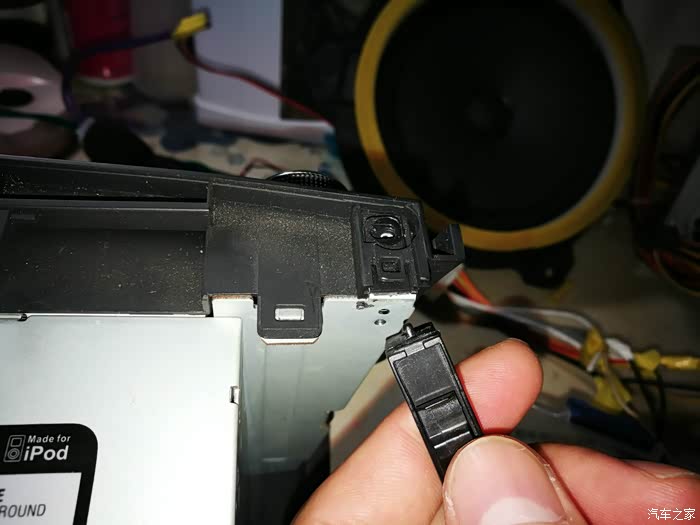

支架断裂

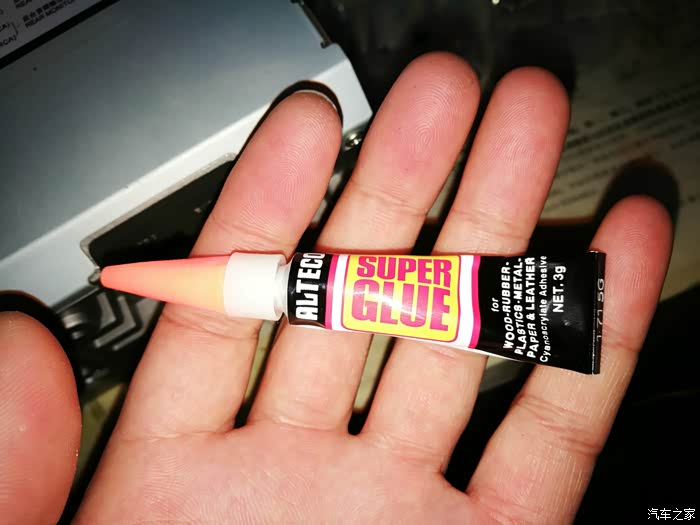

推荐一款胶水，很好用。
和原厂机头的区别，需要螺丝固定。

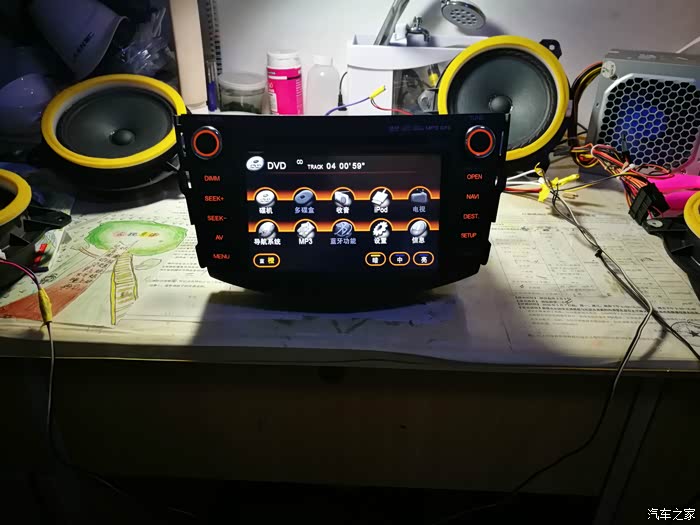

测试机头，发现一个喇叭不响，虽然没有着急但是又要拆机，谁知道是一根喇叭线断开了，接上就好了哈哈。这个机头的电路板质量很不错，而且拆机过程没有损坏焊接盘，是不会出问题的。

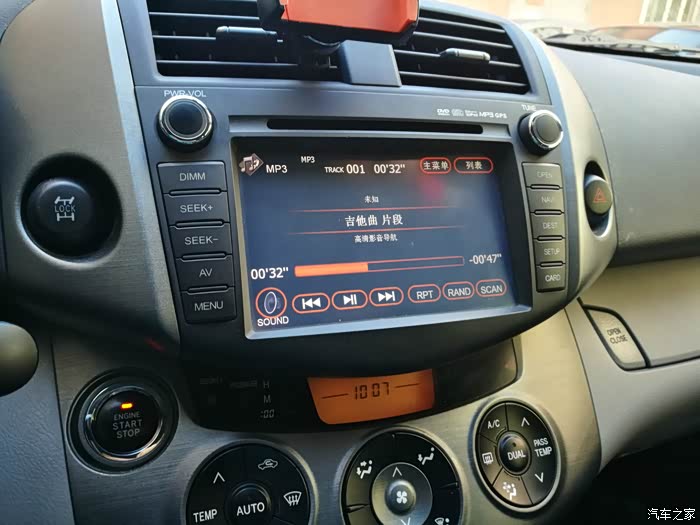

导航安装完成，测试功能正常。
至此，三台导航仪的升级改造工作结束了。其中经历了许多小故事，又结识了三位车友，心中十分开心。这么多RAV4车友喜欢这款车，证明了丰田汽车在人们心中的地位。经久不衰的品质，令人着迷的外形，难怪赢得众多爱车人士的推崇。
寒冷的冬天就要过去了，春天的脚步越来越近，让我们迈开大步去迎接崭新的世界，驾驶爱车到祖国的大江南北尽情游览。
谢谢观赏！
寒冷的冬天就要过去了，春天的脚步越来越近，让我们迈开大步去迎接崭新的世界，驾驶爱车到祖国的大江南北尽情游览。
谢谢观赏！
