DIY改装无止境——记锋范加装右侧摄像头和倒车摄像头

    由于自己的开车经验不够丰富，又怕刮花爱车，每次路边停车时都非常小心，右侧很难看位，觉得有必要装个摄像头，多余的话还是少说，下面介绍一下自己安装的过程，有兴趣的同学可以看看：

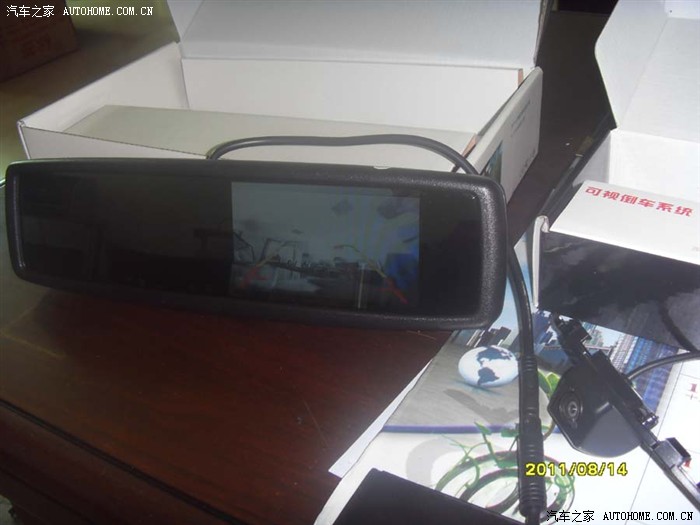

TB购回来的4.3寸后视镜显示器

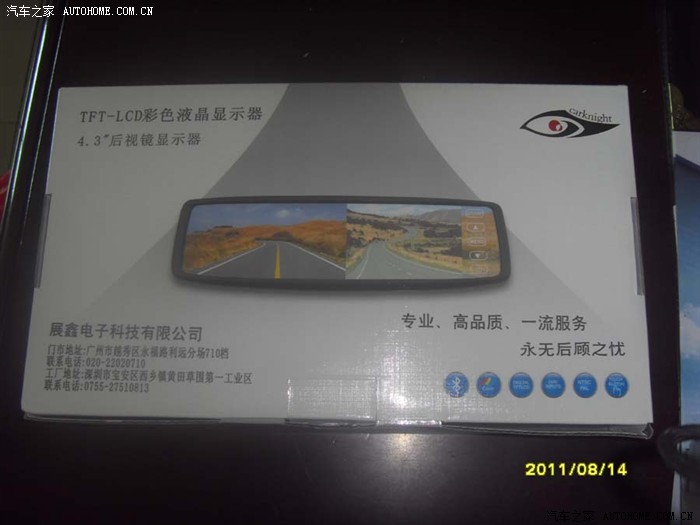

包装还是不错的

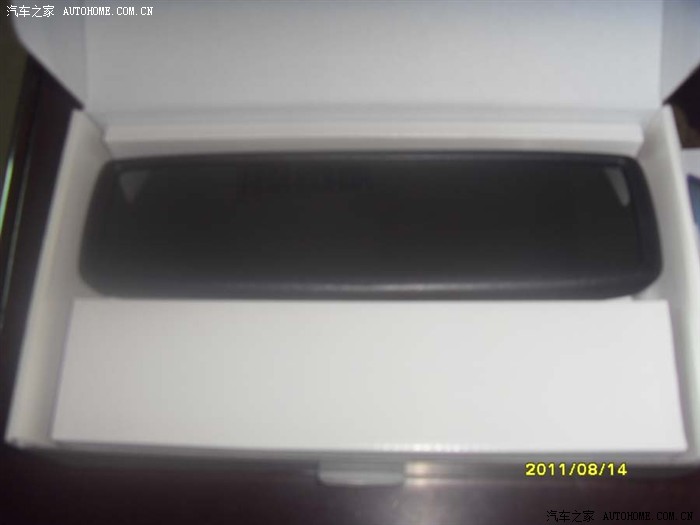

打开盒子看看基本看不出有显示器，此后视镜晚上还防弦功能。

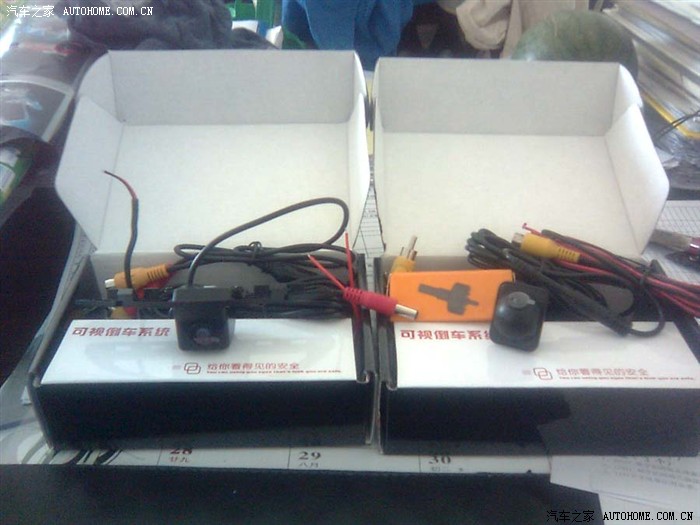

2个摄像头，，左边是倒车摄像头锋范专用，右边的是右侧摄像头

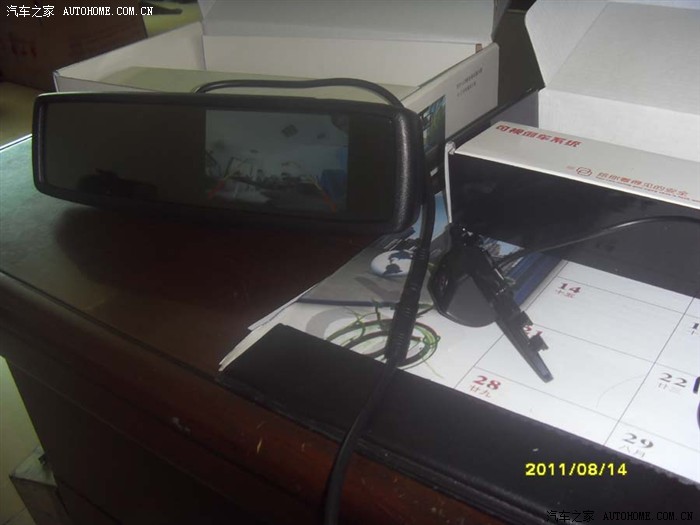

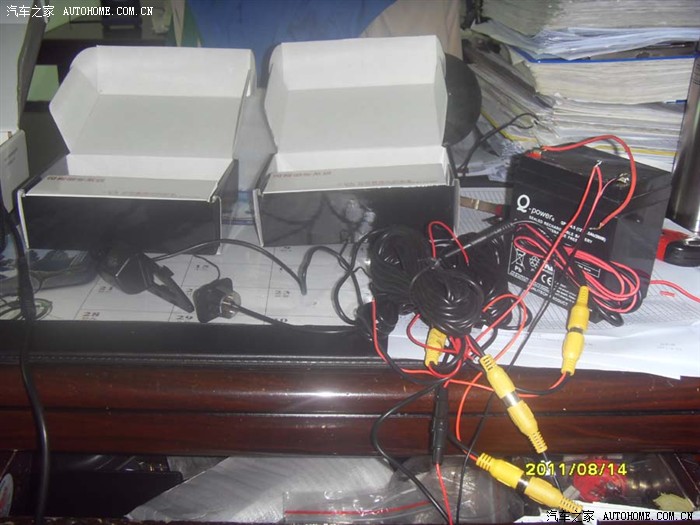

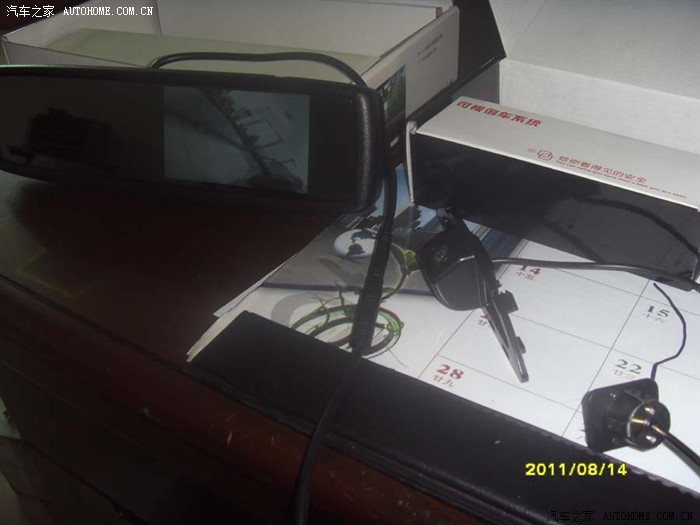

安装前先测试一下，是否正常。

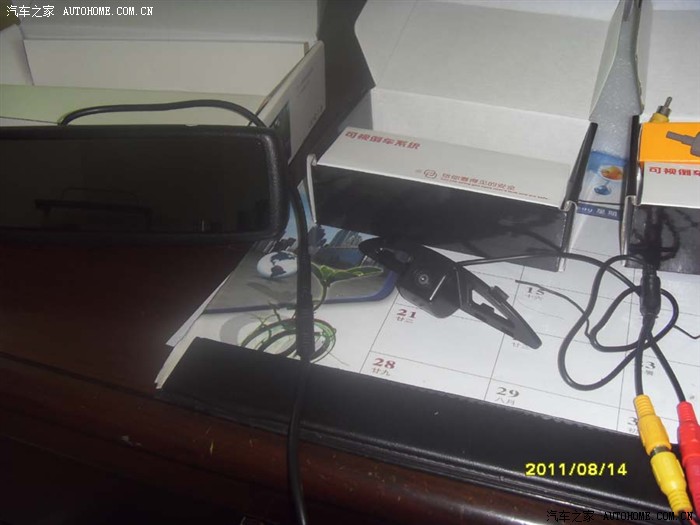

倒车摄像头正常

还是倒车摄像头

这是右侧摄像头

就是用这个电池测试。

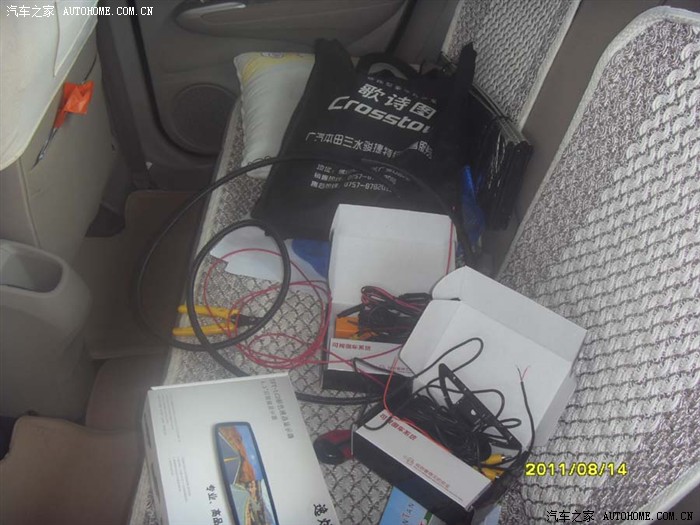

测试一切正常后就搬到车上，看除了乱，还是乱，呵呵

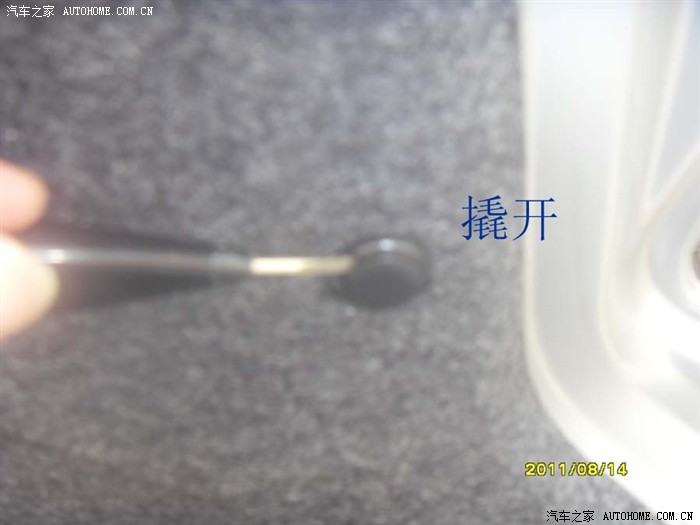

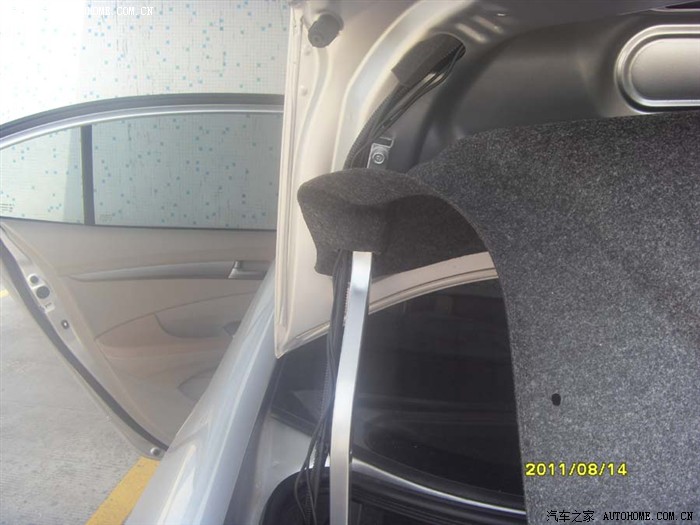

先装倒车摄像头，撬开后盖隔音棉的塑料扣

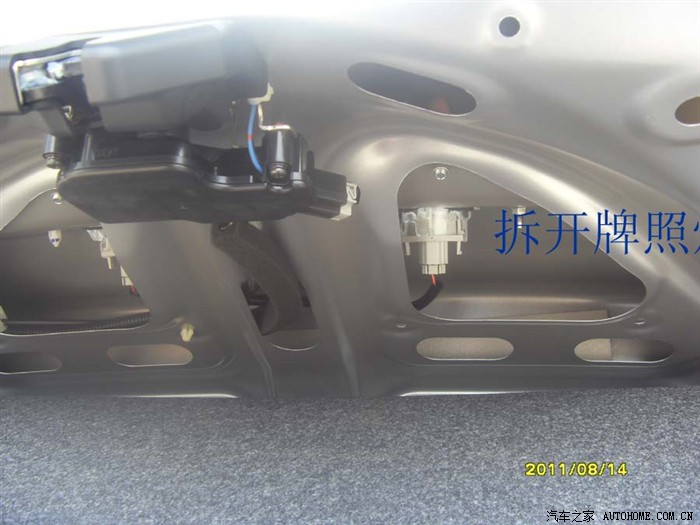

看到牌照灯就拆开，从外面把摄像头穿进来。

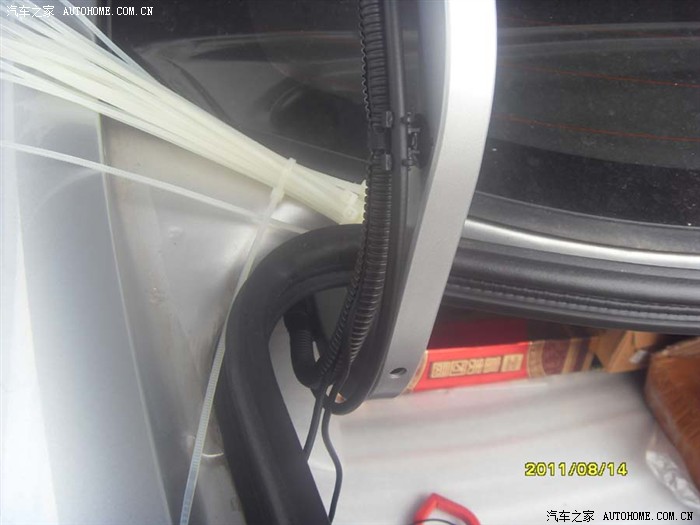

布好线，用扎带扎好

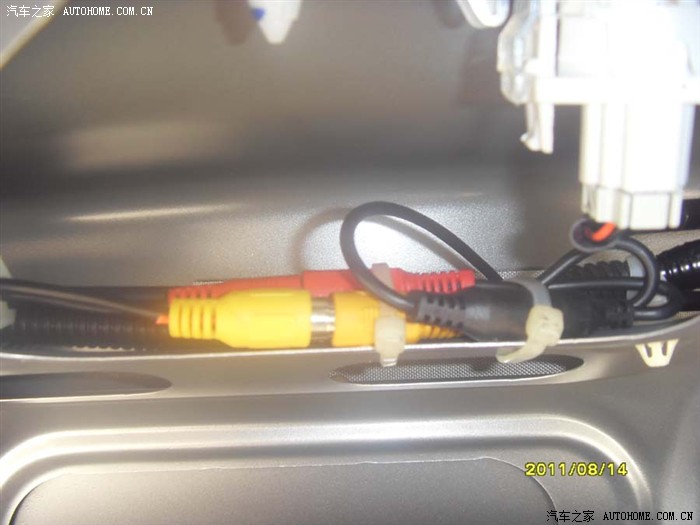

视频线和电源线和原车一起走线

可以塞进塑料套里。

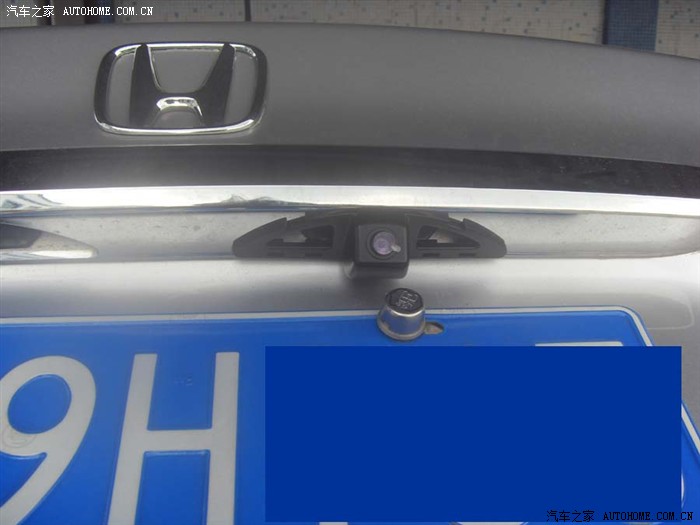

装好的摄像头，锋范专用的很合适。

视频线需从这里拉到车头

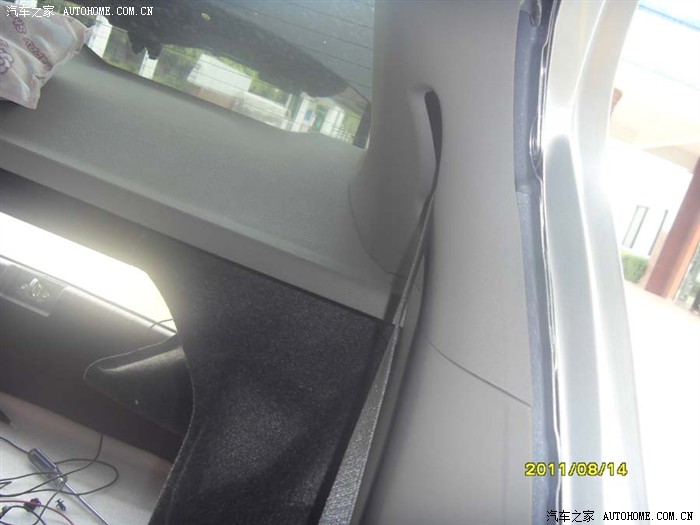

继续走线

这是电源线，接到其中的一个倒车灯。

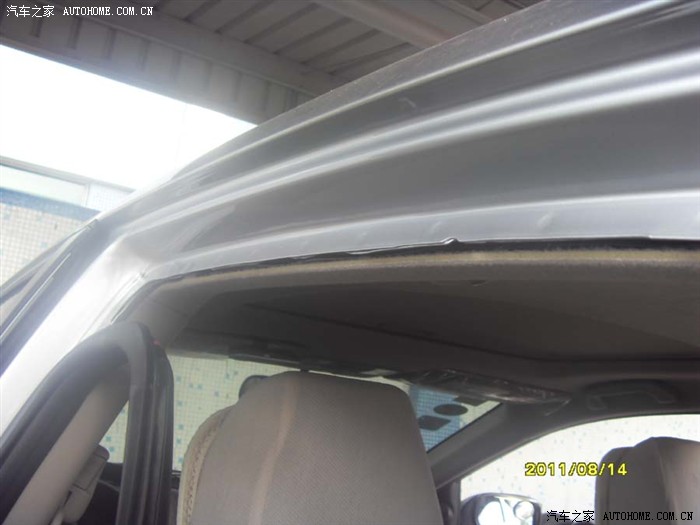

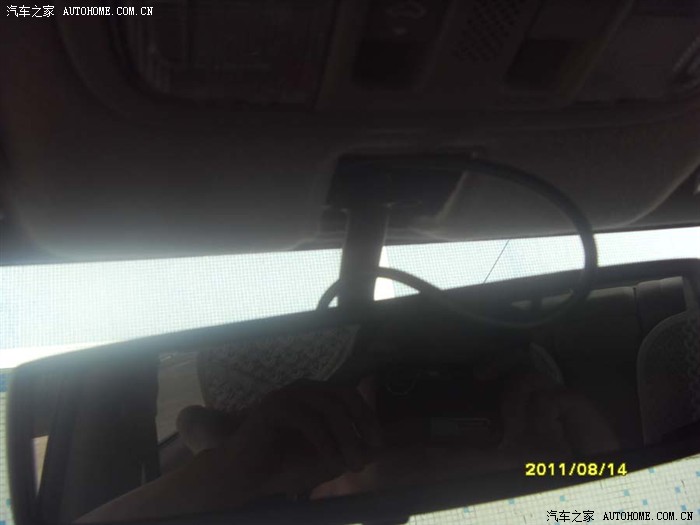

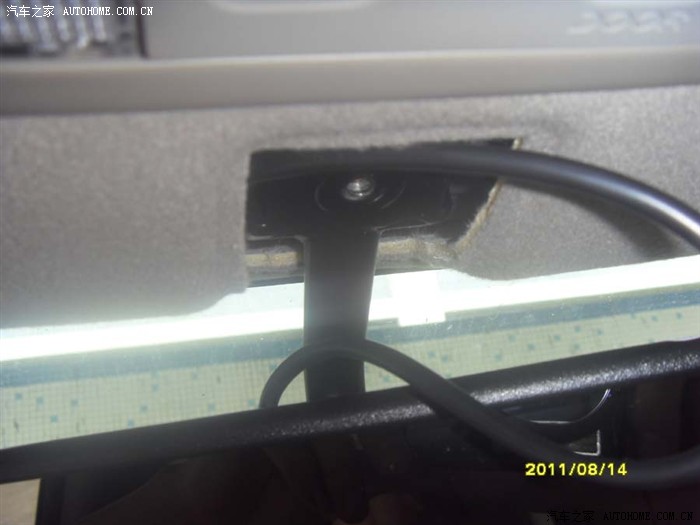

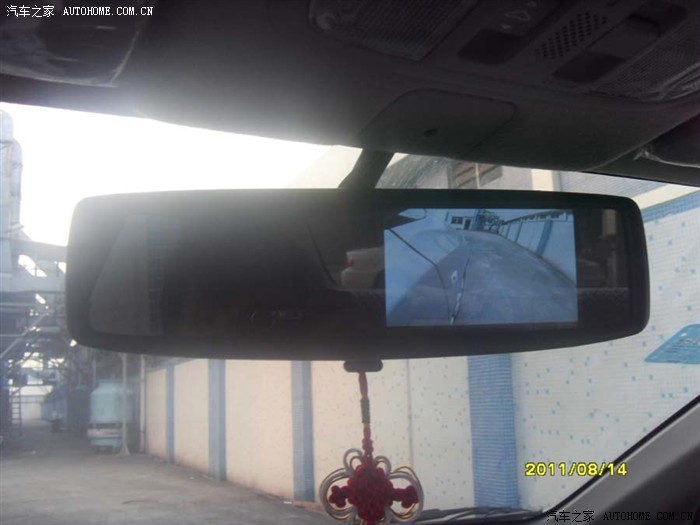

再安装后视镜显示器，这个很简单直接卡上原车的后视镜就可以了，线从车顶向左侧走。

相机暴露了，呵呵

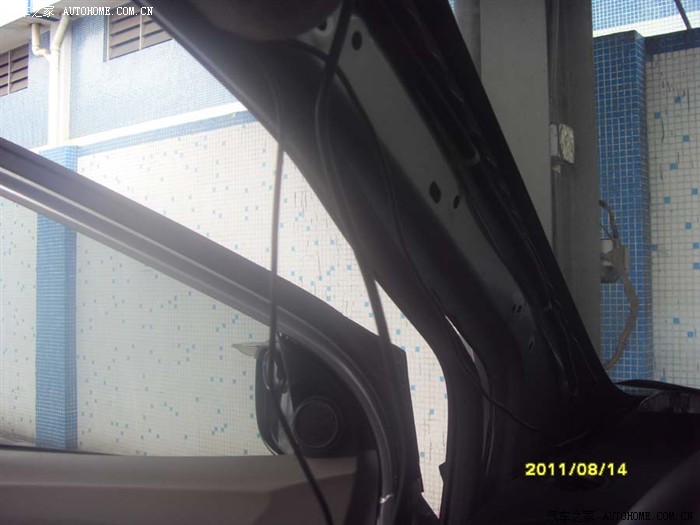

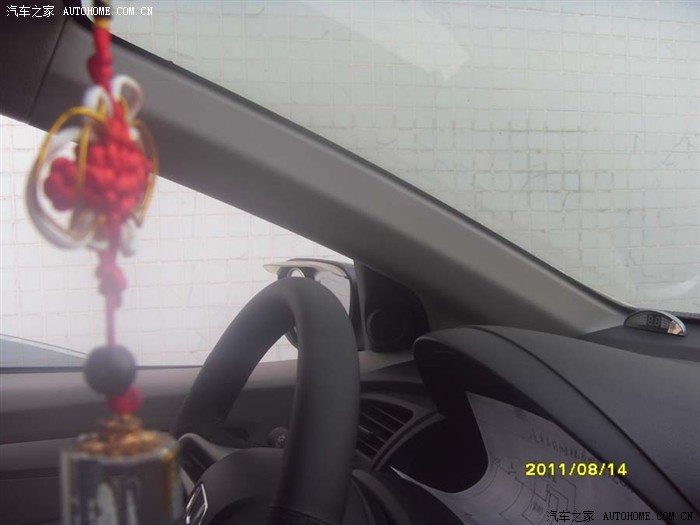

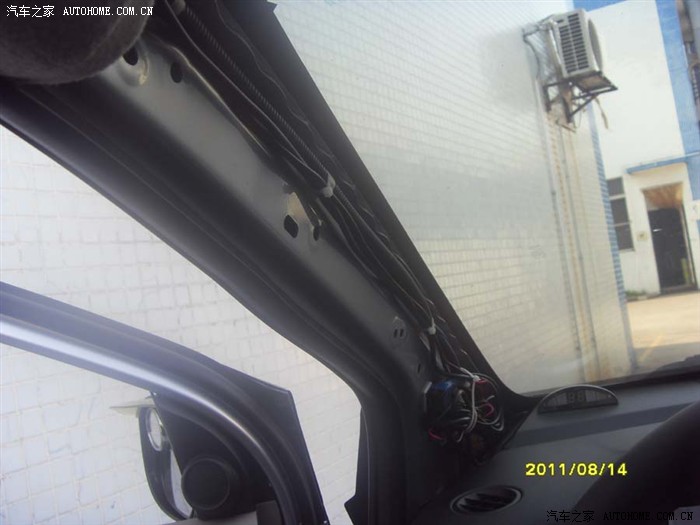

左侧A柱，线就在这里集合。

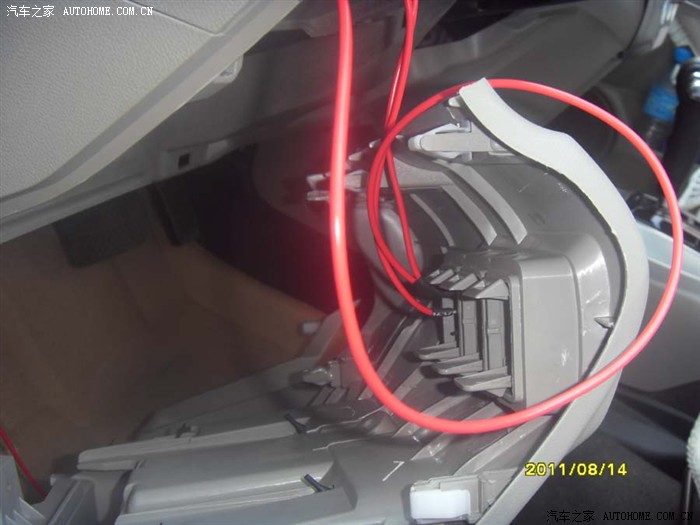

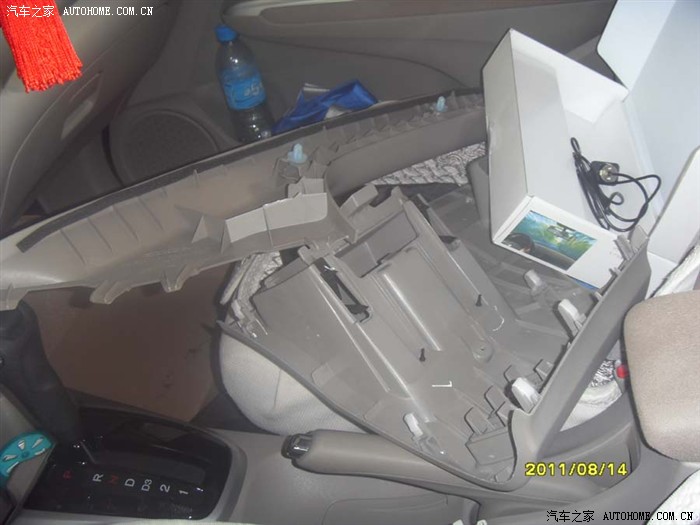

看！拆出来的面板，还是一个字——乱

开关的安装，在左侧下面，的备用开关处。

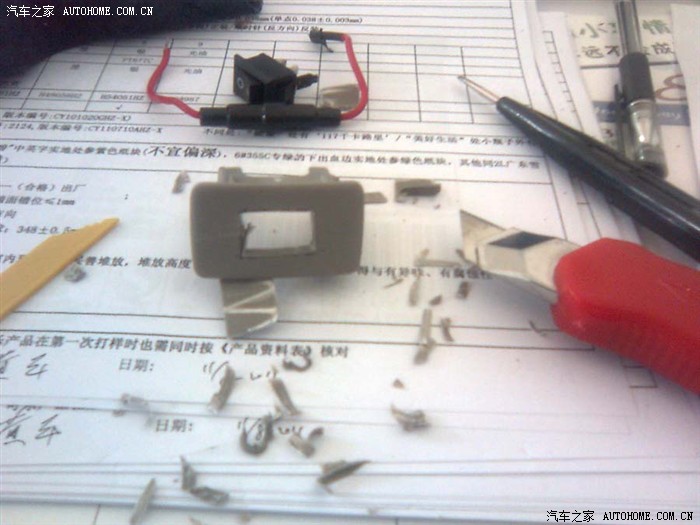

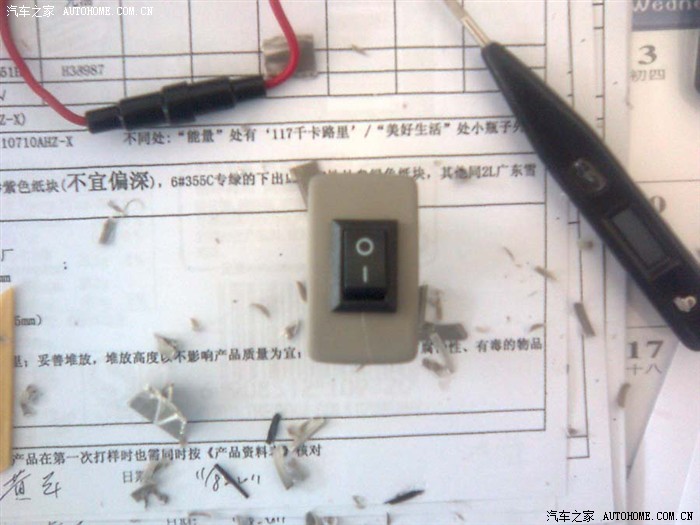

开关的制作过程，有点难度。

装上去的效果，下面那里一不小心，有条刮花了。

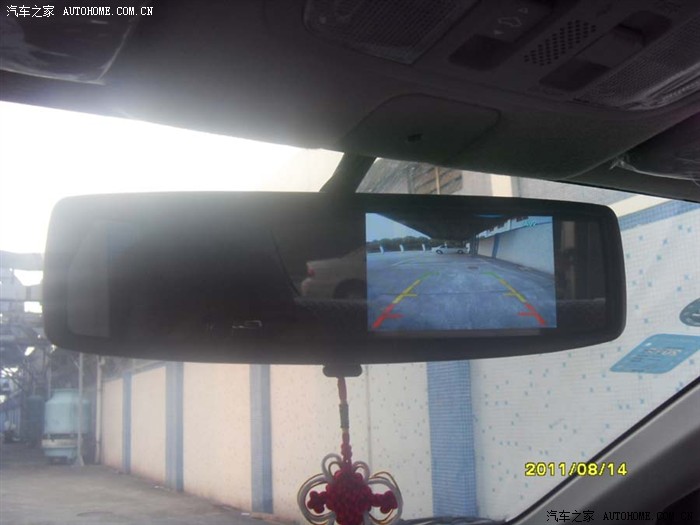

初步的安装效果

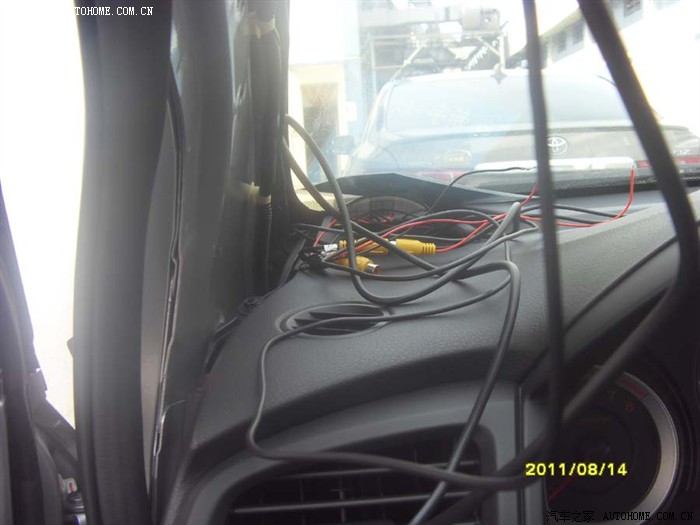

凌乱的线

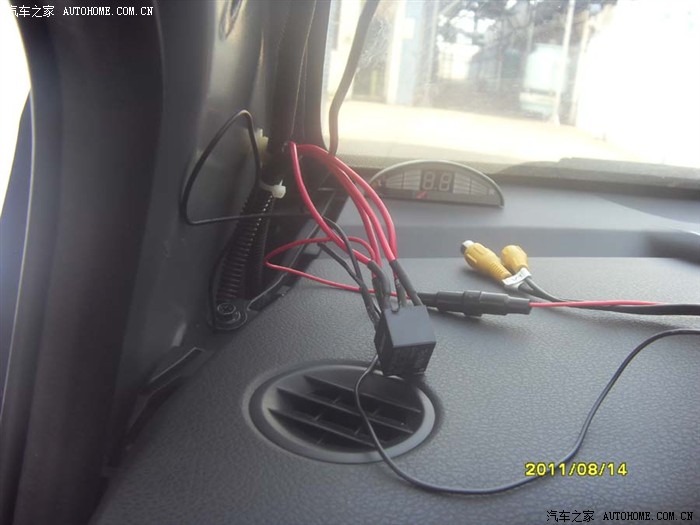

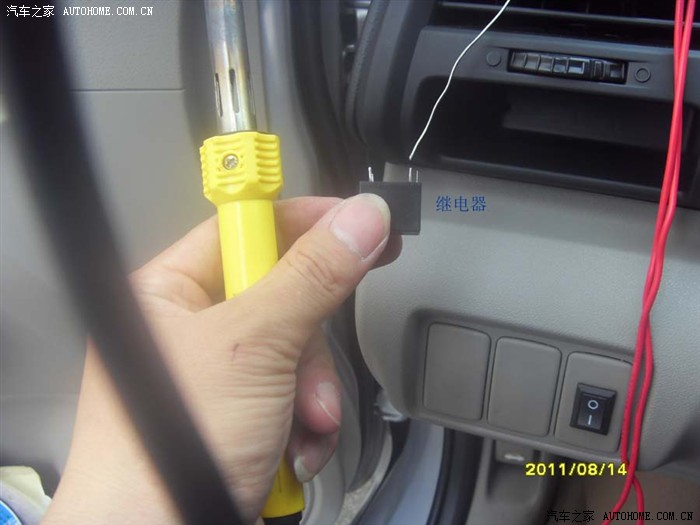

继电器的安装，因为2个摄像头要分开来工作，所以装个继电器效果较好。具体接法在最后有线路图。有兴趣的同学可以研究一下

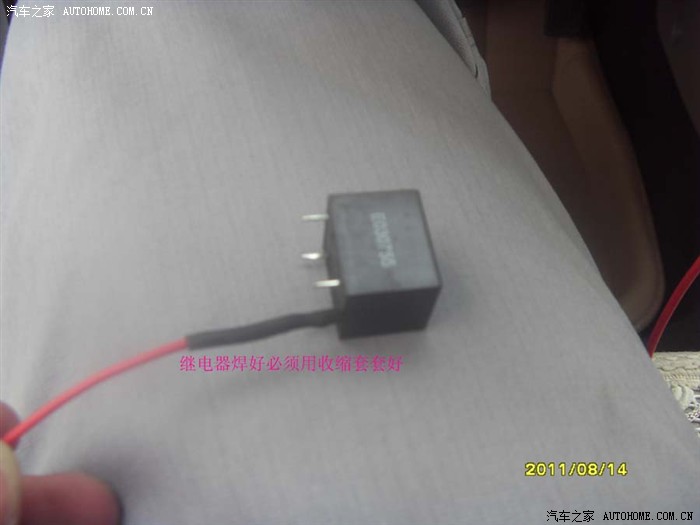

继电器的脚焊好后一定要用收缩套套好，切记！！！

焊好的继电器。

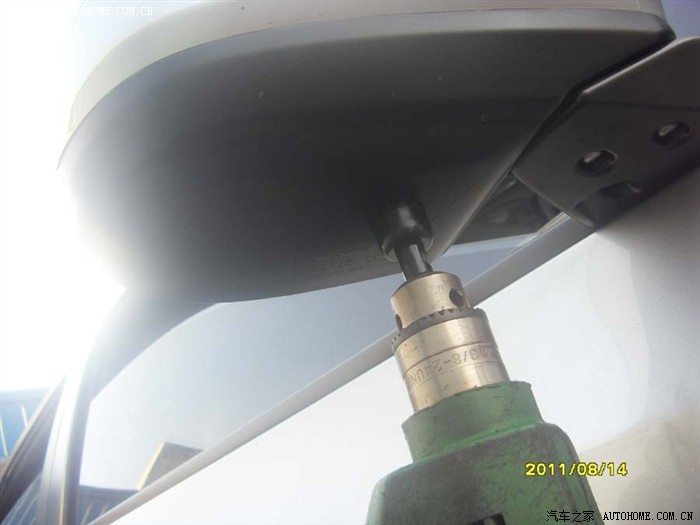

接下来就是右侧摄像头的安装了，看过很多装过右侧摄像头的***，都要整个后视镜拆下来，其实不用那么麻烦，直接在上面钻孔就可以了。

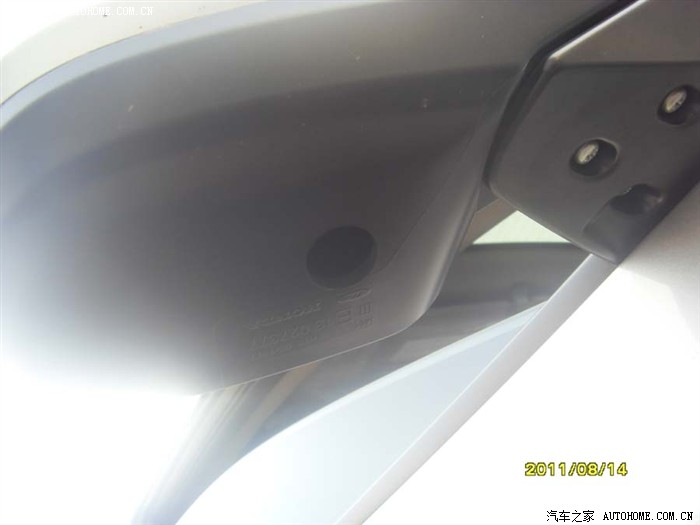

看！整齐的孔

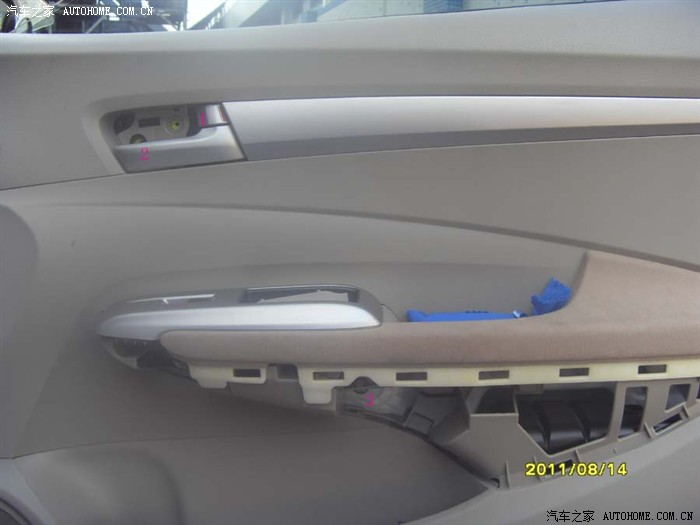

接下来就要拆右侧车门了，由于之前装过高音头，很快就拆下了，主要把3颗螺丝拧下就可以。

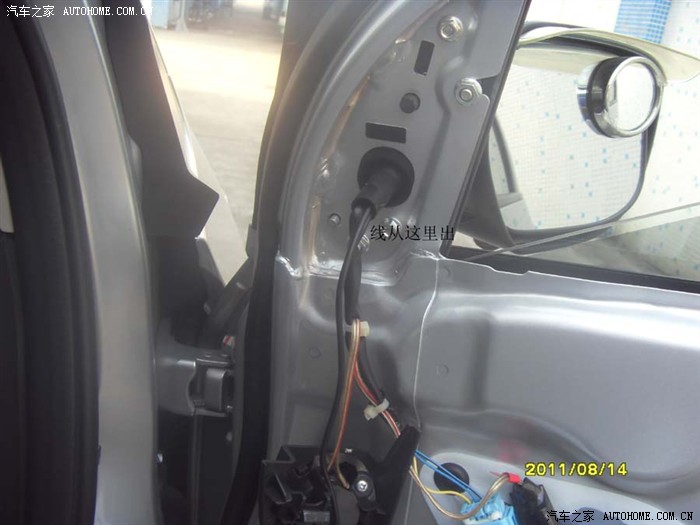

摄像头穿线是细活，不能乱来，要分段穿，1、从倒车镜下穿。2、从里面穿出来。3、穿到车门里，看下图。

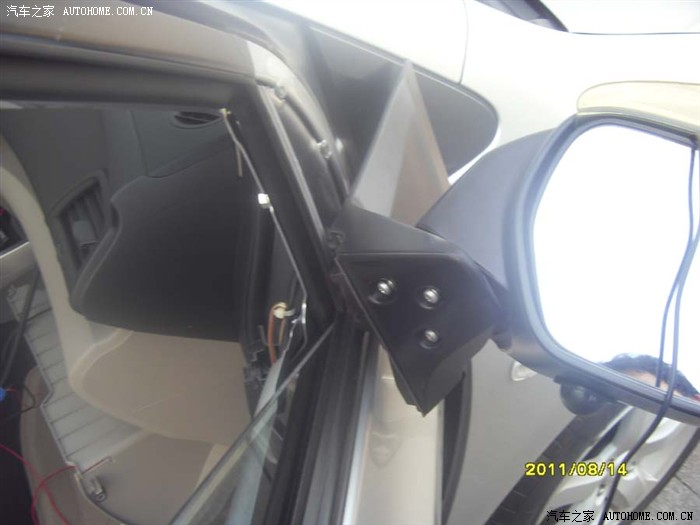

拆倒车镜时要把3颗小的螺丝拧开。

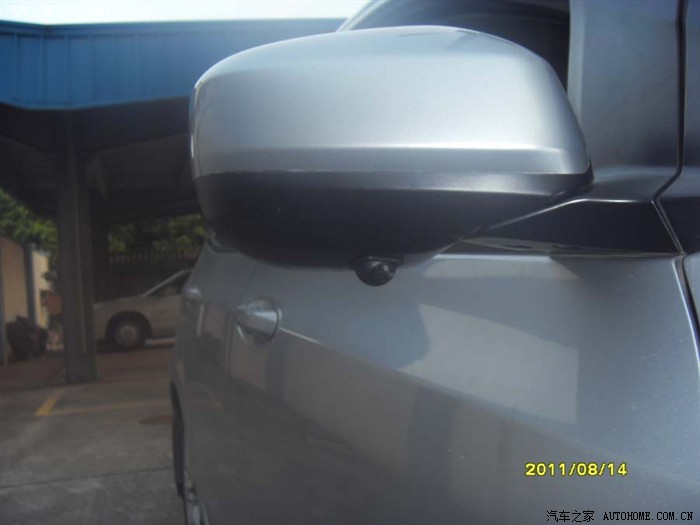

安装好的效果

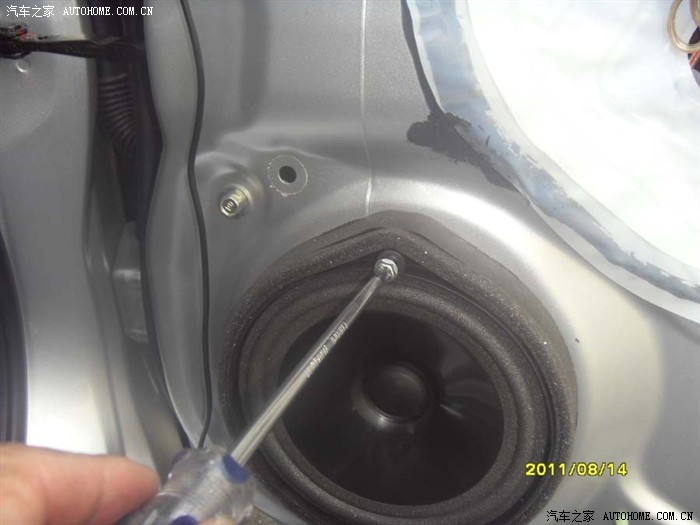

再把线穿进车里，再次拆传说中音质很好的喇叭。再从喇叭里面往车里穿，这个是改装中最难的环节，整个过程历时半小时

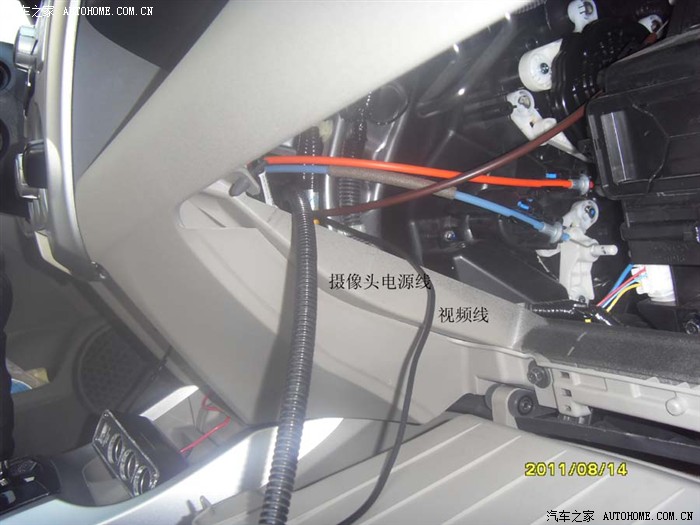

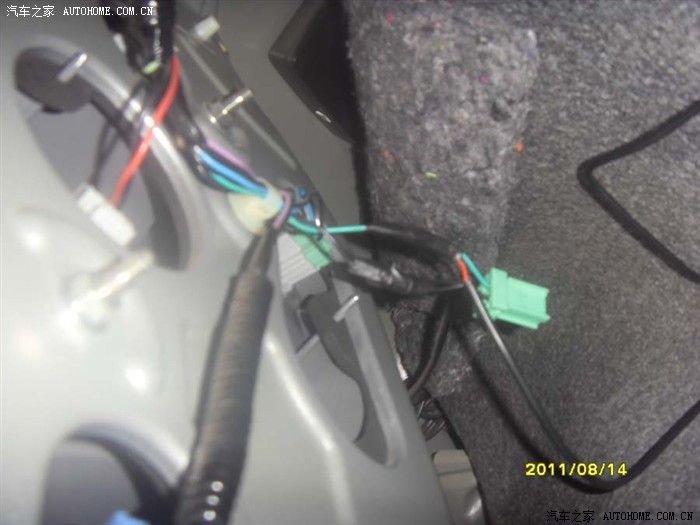

这是接右侧摄像头的视频线和电源线。电源线用管套着，安全点。

布好线整理整齐，并用扎带扎好。

合上饰盒，看不出有什么改动过。

安装好后，再次测试，这是前摄像头，可以清楚看到轮子和前方环境。

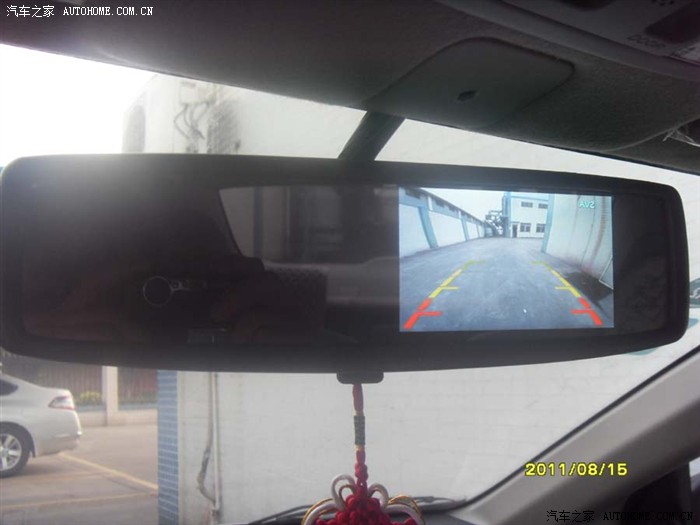

这是倒车摄像头，非常清晰是CCD芯片的摄像头带夜视功能。

再来一张！

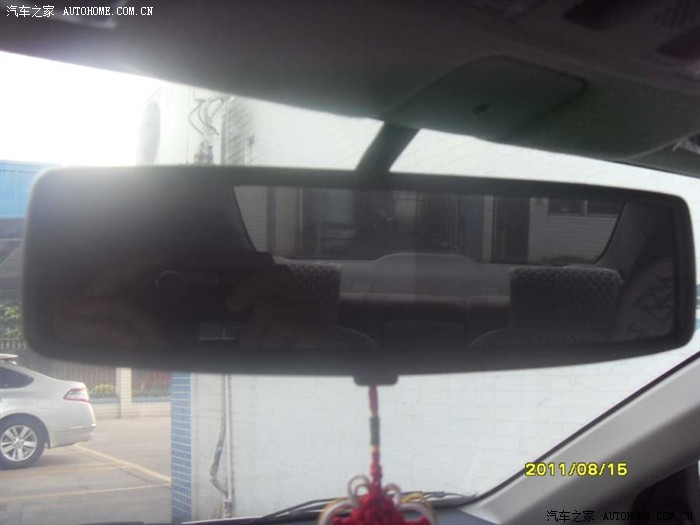

关掉显示器，和正常的后视镜没有差别。不过认真看还是能发现显示器的位置。

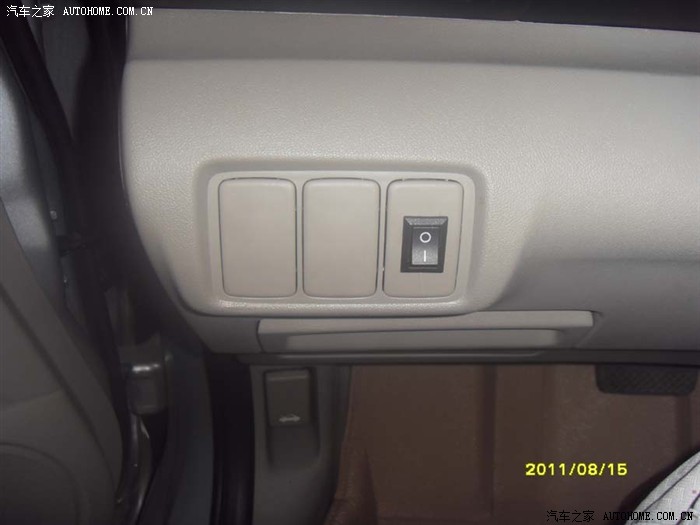

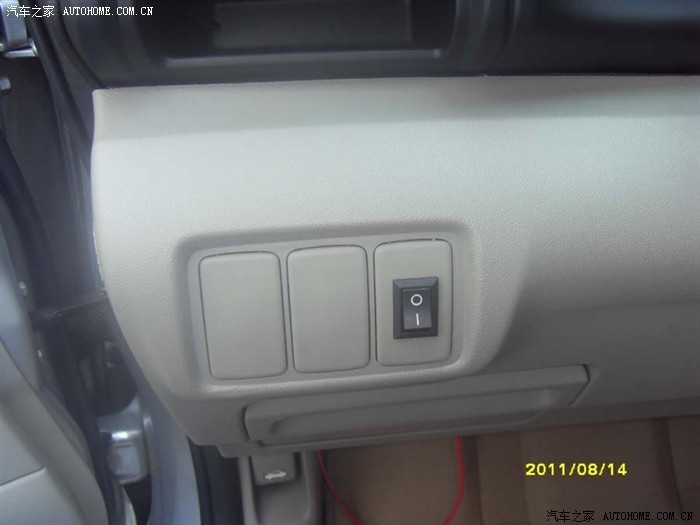

安装好的开关位置，觉得这里方便控制。

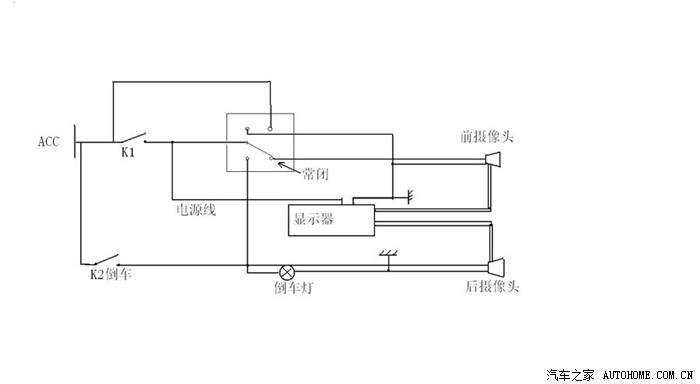

这是自己画的线路图，大家可以指教一下。

作业完毕！！
