速腾原车屏升级倒车影像教程
本次升级车型是19款速腾1.4T自动舒适，原车自带德赛西威280，没有倒车影像，升级牌照灯摄像头，不带轨迹的，带轨迹的无非就是多接个CAN线，安装过程都差不多，下面我给大家分享一下！
主角，速腾1.4T自动舒适，锰石黑

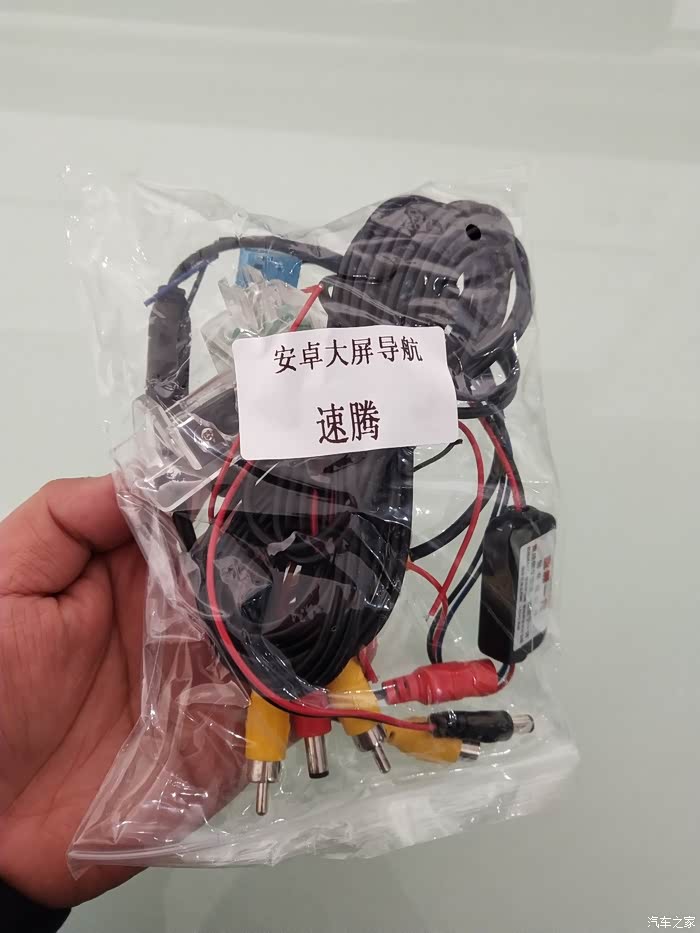

本次安装的产品，牌照灯摄像头，线束，转接插头，延时继电器
第一步，拆下副驾驶装饰条
第二步，拿下出风口

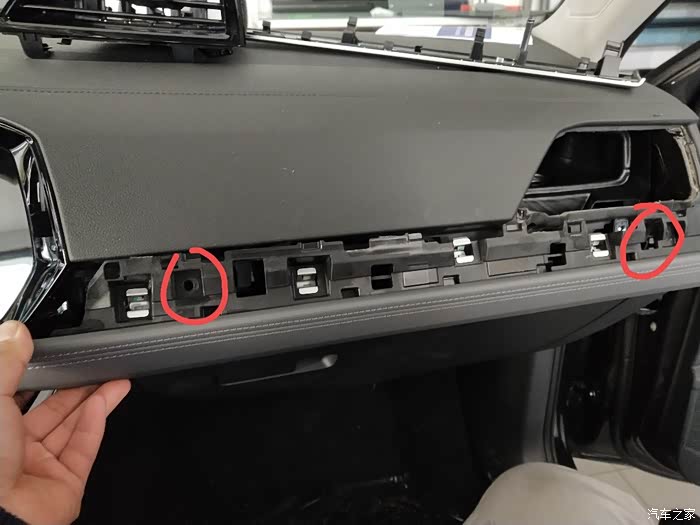

第三步，拆下图中两颗螺丝，拿下我手中的这个装饰条，注意左边有两个氛围灯插头，拔下来
第四步，主驾驶这边，图中两个盖板拆开，方便走线

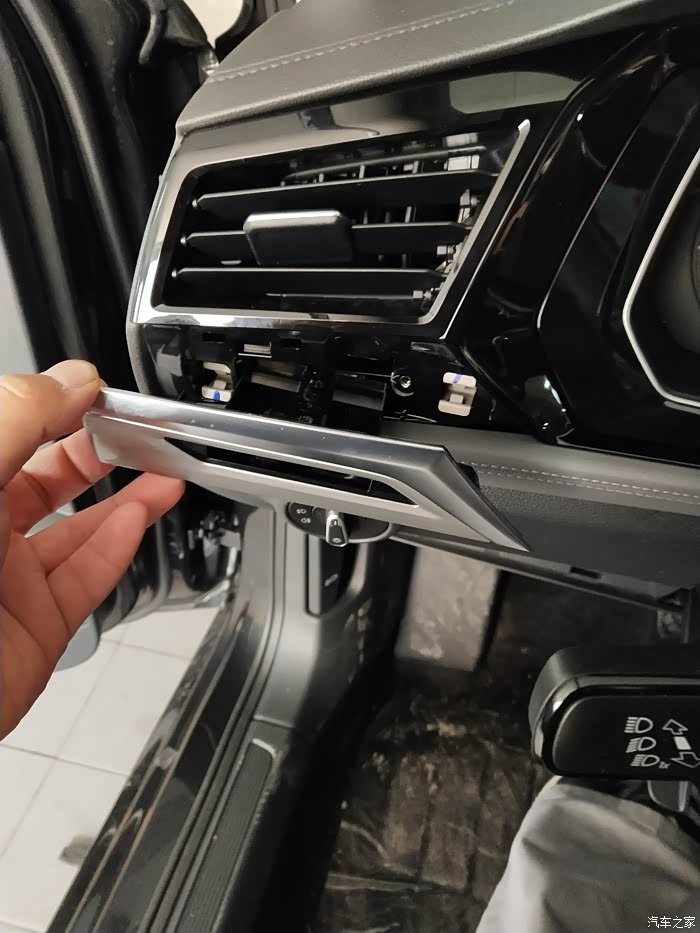

第五步，拆开主驾驶这边的装饰条

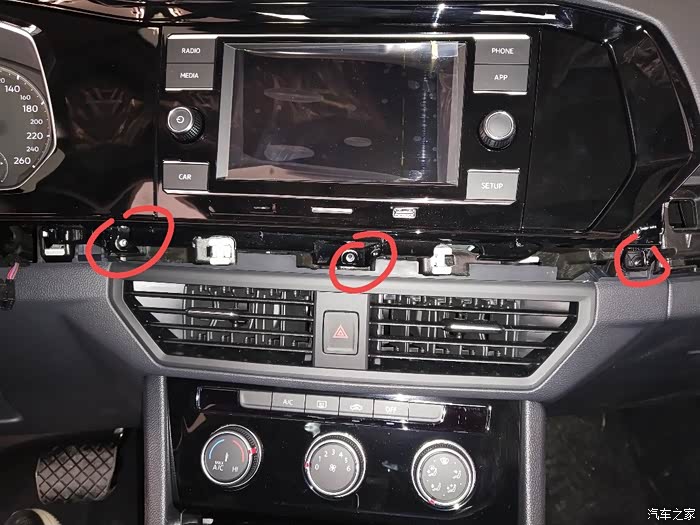

第六步，拆下图中螺丝
第七步，拆下图中三个螺丝
第八步，拿下中控面板
第九步，铁丝穿线到方向盘下边
第十步，插上转接插头，图中红色线接方向盘下边保险盒处，ACC
第十一步，接保险盒ACC
第十二步，顺着下面，走线到后机盖

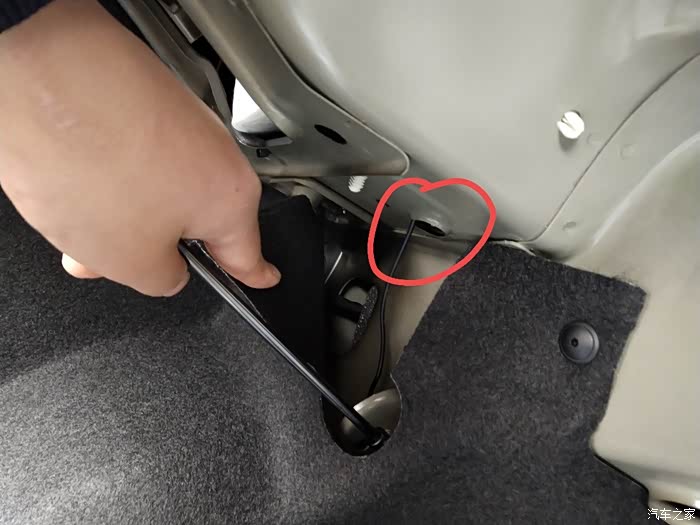

第十三步，走线到后备箱衬板处，线束从图中位置穿上去，顺着原车线走
第十四步，顺着原车线走
第十五步，拆后备箱装饰板，如图两颗螺丝，左右各一个，拆完直接撬下来就可以了，都是铁卡子
第十六步，拆下一个牌照灯，安装摄像头
第十七步，接线，延时继电器一头接倒车摄像头电源插头，另一段三根线，火线，地线，ACC，ACC接视频线上过来的那根
第十八步，用解码器开通主机的后视功能
第十九步，挂倒挡，试车，然后装好拆下来的配件就👌了
以上就是速腾装倒车影像的步骤，希望能让各位老铁装倒车影像的时候有所参考。
