小刚系列--斯柯达明锐保险盒取电安装记录仪实现24小时停车监控

有车友找我，说周边的停车环境不够安全，想要进行停车监控，实现行车记录+停车监控的双重功能。

先说一下停车监控的含义：

一、定义：

监控模式的定义是车辆停止后，记录仪从正常高清录像状态（1秒钟拍30张1080P高清画面）进入到1秒拍1张、2张、5张的监控状态。因为停车以后，不需要进行30张的连续拍摄，毫无意义。

停车监控菜单有自动切换和手动进入/关闭2种，papago的都是自动切换，NT联永方案是手动进入/关闭。正常录像和停车监控可以互相切换的原理是依靠机器中重力传感器（G-sensor）实现，SENSOR检测到机器静止后，3分钟后自动进入监控模式（需要由外部电源支持并且开启自动校正）。当车辆开动后，重力传感器检测到车辆动了，自动回到录像模式，非常人性化。

二、实现前提：

1、记录仪本身具备该功能。

2、取电要连续。

要求，接到保险盒中的12V长电或者是接到移动电源（充电宝，输出5V1A或者2A）。

三、难点

1、在保险盒中，找到非影响行车安全的12V长电（建议是阅读灯，大灯）。

负极搭铁，很多车型，找一颗裸露的金属螺丝是非常困难的事情，更不用说固定了。有人说可以接到负极黑线上，也可以实现负极接地的作用，前提是必须明确哪一根线可以接，哪根不能接，这里面存在一定程度的安全隐患。汽车电路中，不是所有的黑线都可以直接破线接地，带有负压的电器，如果直接接地会给你带来惊喜的。

2、需要4米长的USB延长线，市场上1米和1米5的线很容易买到，超过2米的线很难买到。即使是买到了，还要保证线损足够小，接口中的线序与记录仪一致，否则开不了机。

3、布置暗线，需要熟悉各种车型的内饰板和胶条结构。

四、停车监控的优缺点分析

优点：

1、耗电量是原来的1/30、1/15、1/6。

2、卡容量的扩大是原来的30倍、15倍、6倍。

3、一张16G的TF卡，1080P正常录制是4小时左右，停车监控模式下可以录制20小时以上，完全可以保证夜间停车监控的需求。适用于无人值守，停车环境差的地方，视角范围内的人和物、车辆都能拍到，不影响法律意义上的取证要求。

缺点：

1、接到电瓶上，长期不开车，容易造成馈电现象。工作1小时消耗功率5W（5V*1A=5W）。

2、如果接到移动电源上，需要手动切换取电位置（是点烟器还是充电宝）。

3、建议配置2块正品10000毫安时以上的移动电源，像手机一样，来回充电使用，比较麻烦一些。

部分移动电源支持边冲边放电，但是会有一定的安全隐患。

五、停车监控的特点：

监控录制期间，镜头前方的所有人和事物依然都可以录进去，只不过录制的不够连续，因为一秒钟内只拍了1张、2张、5张的画面，完全够用，因为车是静止的。拍30张才满足HD的要求，如果拍60张，则会更加连贯。

六、视频回放现象

回放时会发现人和其他物体行进的非常快，好像都是飞奔跑一样的感觉。因为都是以秒为单位进行拍摄，秒内的图片不够连续，而不是帧的概念，所以显得很快。

解决方法：手动调节视频播放器的速度，降到最慢。以QQ影音为例，降速到正常速度的1%即可。

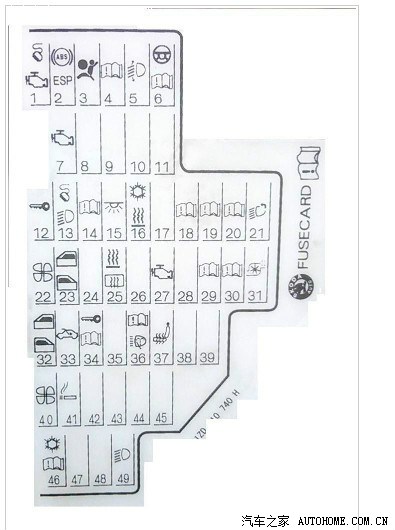

理论说了这么多，结合实际案例说明具体安装，2013款斯柯达明锐2.0，接保险盒12V长电，看下图：

明锐的原厂说明书中居然没找到这个页面说明，我是借助车友的图片进行说明。该图清晰明了，描述准确。

12V长电接用前，需要用万用表进行测试，确定正极和负极的位置，拔了钥匙，是否还有电等等项目，原则就是一切为了安全。

保险丝13：10 安培，灯光开关、雨天与光线识别传感器、自诊断接口保险丝

保险丝15（12V长电）：7.5 安培，内部照明灯供电保险丝

保险丝41（12V钥匙电）：15 安培，点烟器保险丝

保险丝49（12V长电）：5 安培，灯光开关保险丝

最后选定15号保险，经过测试，上面的正极，下面是负极。

司机左侧的内饰板，用专用工具撬开即可，4个塑料卡扣，很简单拿下来。

安装记录仪过程忽略不计，不表露任何厂家和型号，原理和过程都一样。线从内饰板边缘走到左侧的胶条中，依次向下捋顺。

选取负极位置，明锐的车型看了一下，很多可以用来固定的位置，找一个相对好操作的螺丝。用13mm的套筒，使用棘轮进行松紧加固，很方便。

线接完以后，固定好保险片，多余的电线用扎带绑好，放进空隙中，防止有异响。

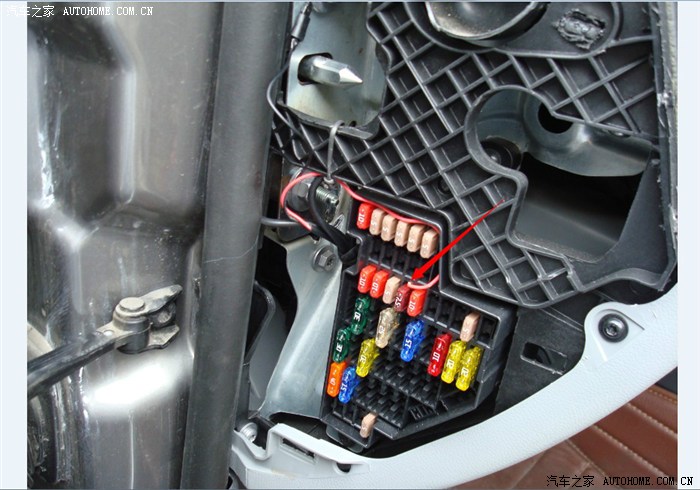

红色箭头位置就是15号保险片，记录仪的正极线接到这里即可。

最后把螺丝固定紧密，防止行车过程中掉下来。

最后把内饰板复位即可，实现了完美的全暗线12V取电过程。即解放了点烟器，又可以实现是否进行停车监控。

小结：

1、安装过程本身并不复杂，但是事先做好功能和准备是需要一定时间的。

2、上图中没有使用取电器，那天我车上的取电器刚好用没了，新买的线在路上没到手里。正极接保险最好是使用取电器，防止虚接。明锐的15号保险都是小号长脚，并不是中号和迷你短脚，一定要搞清楚。

3、安装保险盒有一定的风险隐患，每个人的动手操作能力都不同，自己模仿者如果出了问题，我概不负责。

4、除了保险盒，另一个取电的最佳位置就是天窗，这也得需要一定的动手能力，事前做足功能才可以，比如我之前接了很多台马自达6就是这样。
