加装倒车影像

标致307出厂配有倒车雷达,没有倒车影像。在倒车入库的时候,倒车雷达对于固定的障碍物来说,是可靠的,但是,在市区倒车时,有行人和电动车,他们是移动的目标,特别是电动车,速度快且悄然无声就来到身边,倒车雷达反应慢,而倒车影像则能实时观察到车子后方的状况,从而有效地避免发生意外和麻烦。

昨天中午,我给车子安装了一个倒车影像,这个几十块钱的小物件儿,能为安全起到很好的作用。


市区人来人往,停车入位时,险象环生。

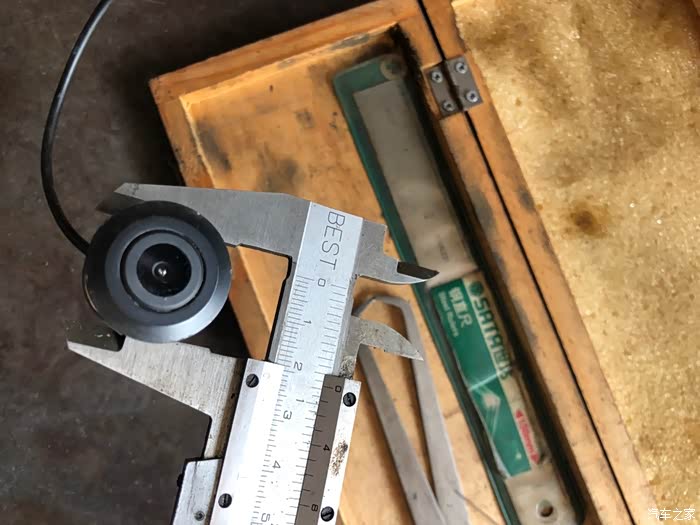

这是摄像头,用卡尺量一下它的直径。

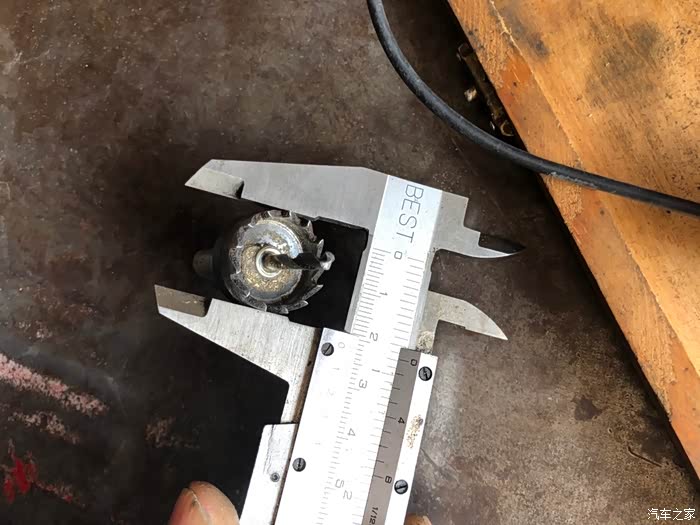

找个合适的开孔器。

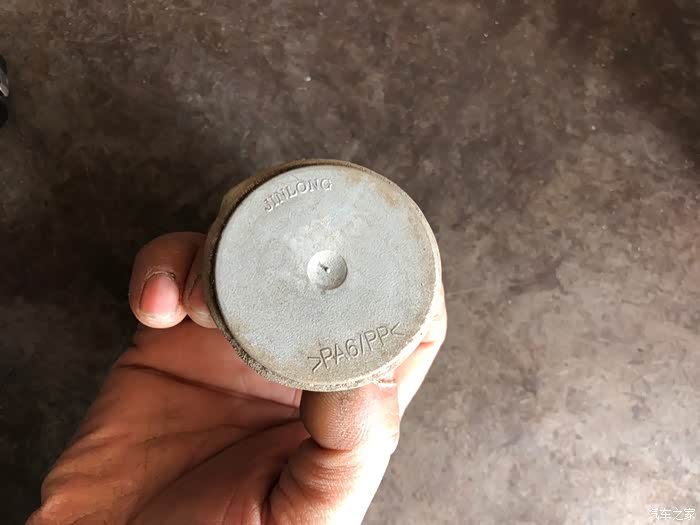

这是后保险杠上面的塑料水堵,我准备通过它走线。【走线之后,要用结构胶封严实,以防雨天漏水进后备箱】。


在右尾灯座找到倒车线,灰色是+极,里面最粗的绿黄线是公共地线。

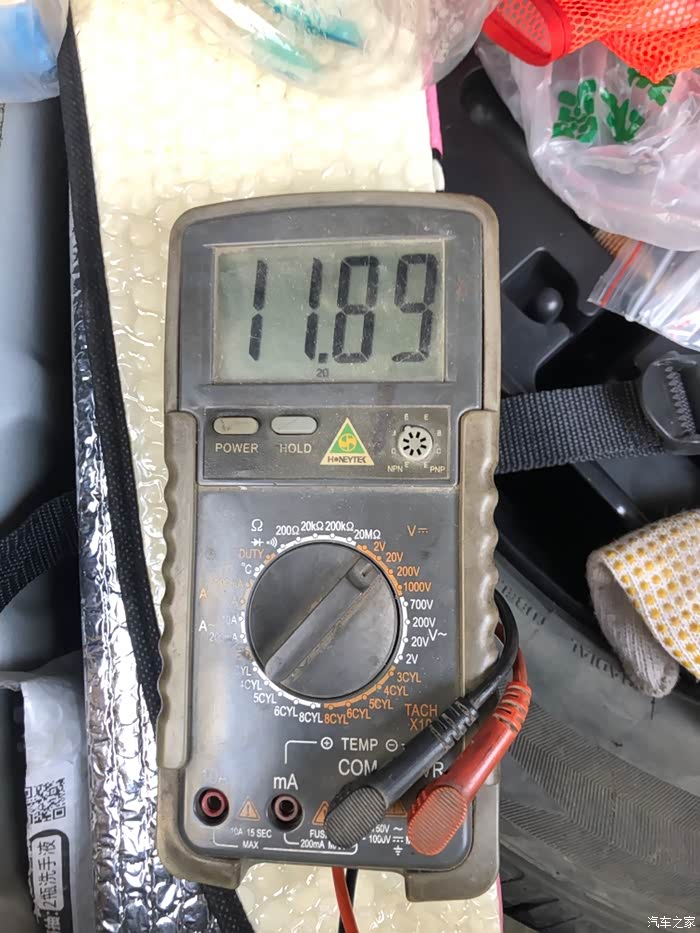

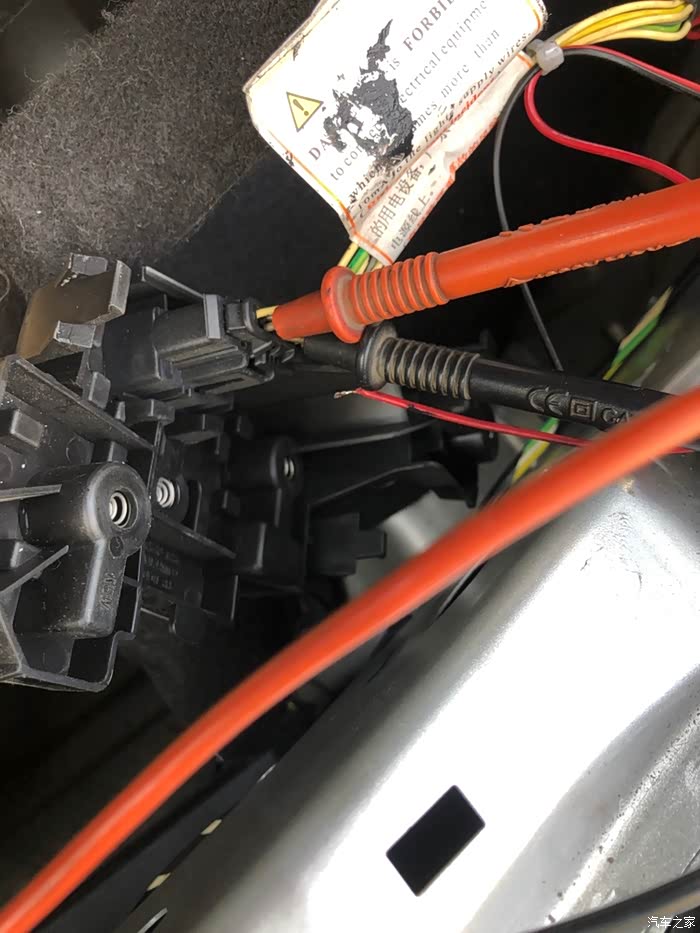

用万用表再次确认正负极,防止出错。

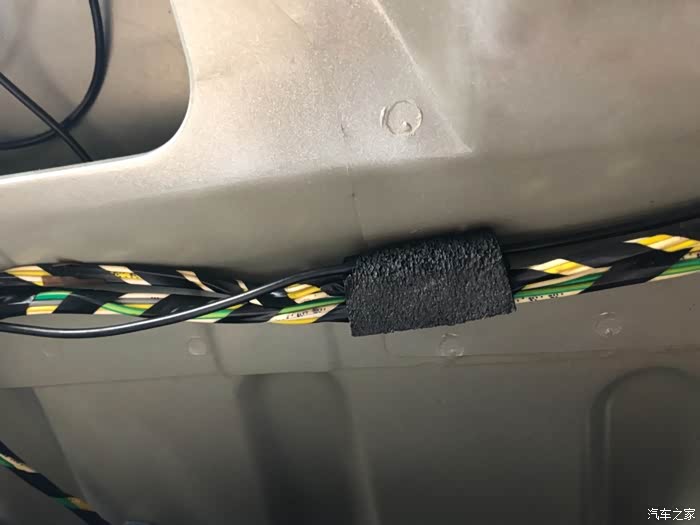

视频线是沿用厂家原来的线束走线,美观又安全。

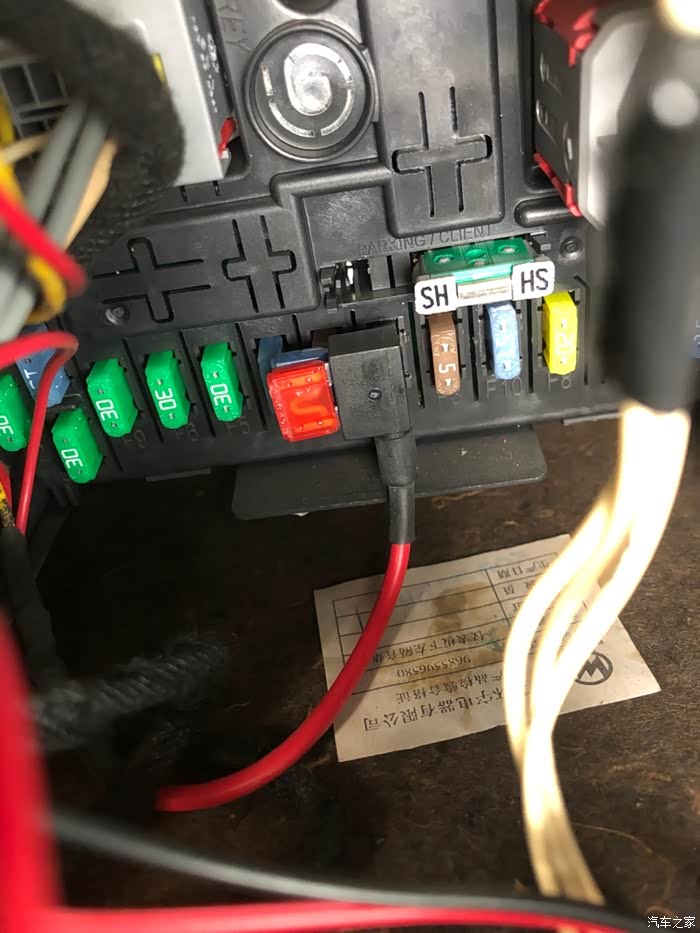

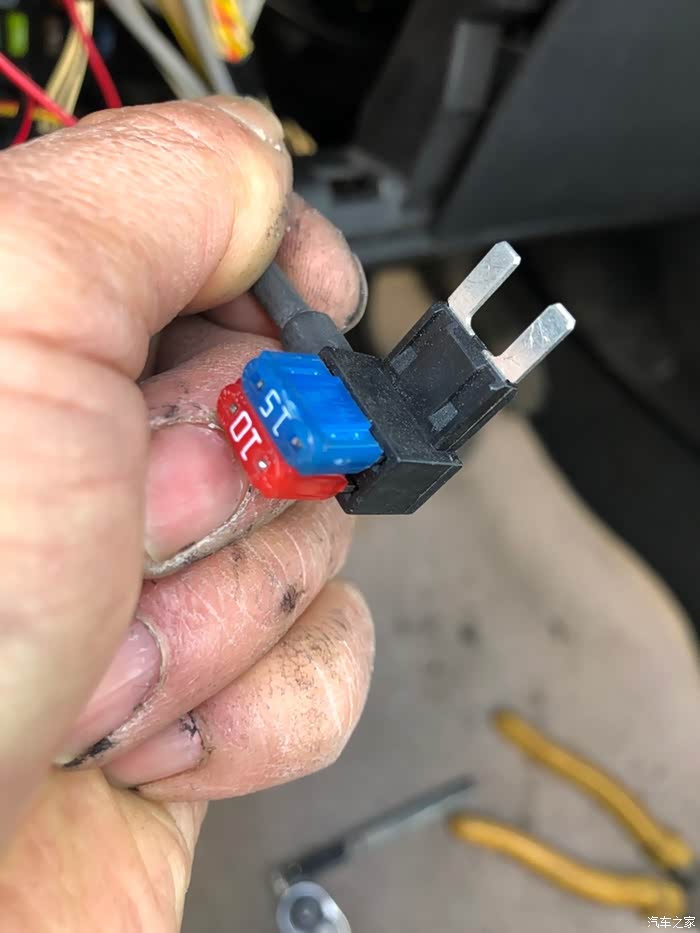

倒车影像显示器是从仪表台下面的保险座找个合适的位置取电。我利用这种保险盒取电器的连线。

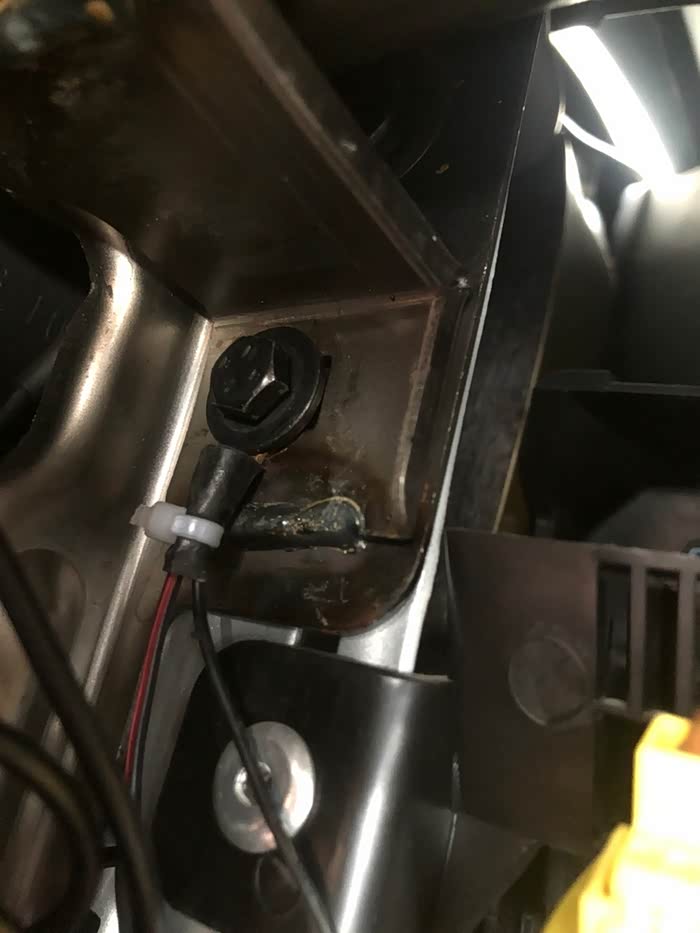

黑线负极搭铁。

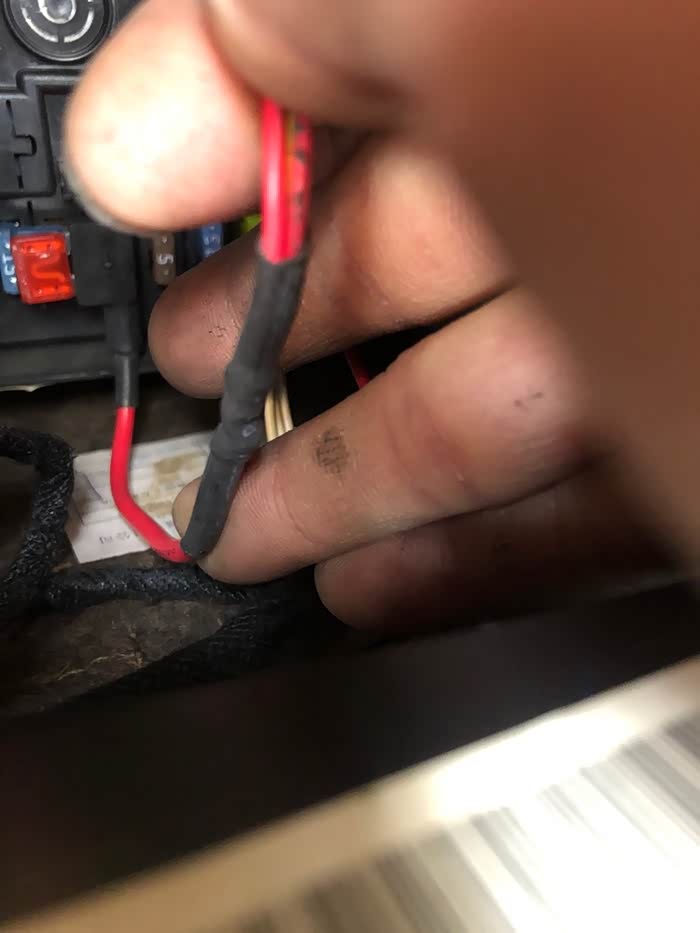

接头用热缩管绝缘,加装用电器一定要保证安全,不能留下隐患。


取电点。

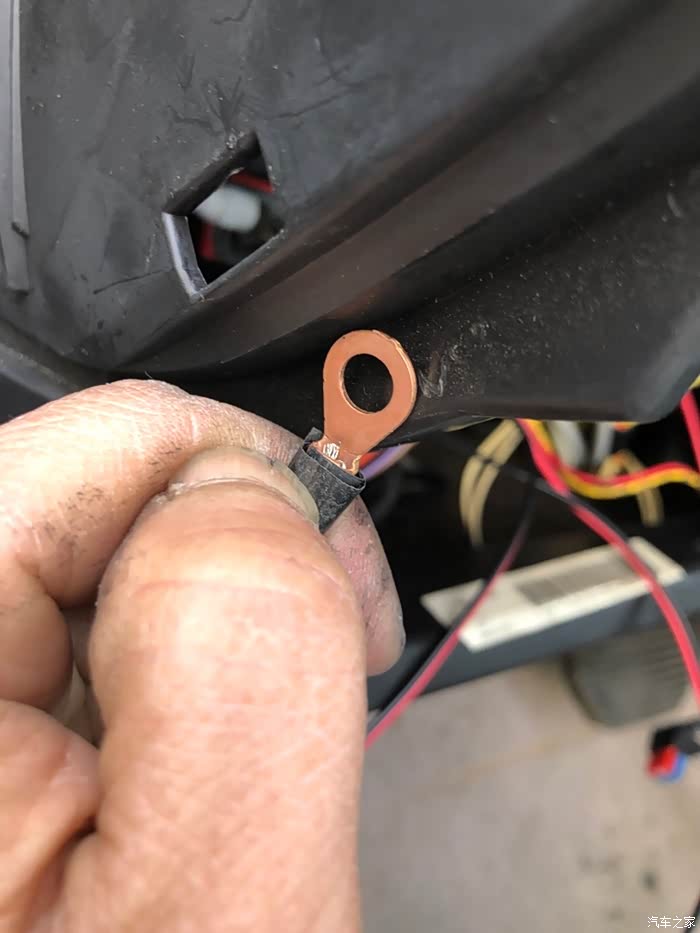

这样接地牢靠。

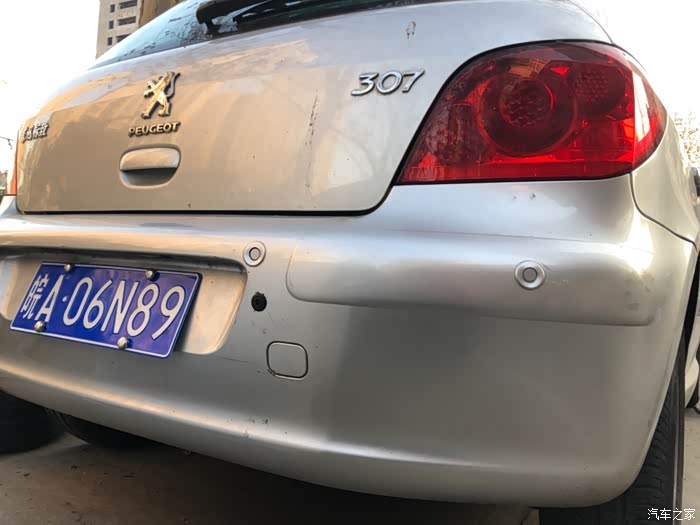

两厢的后保险杠不同于三箱的,摄像头无法放置在正中位置,最后选择放在了拖车勾盖子的左上角。

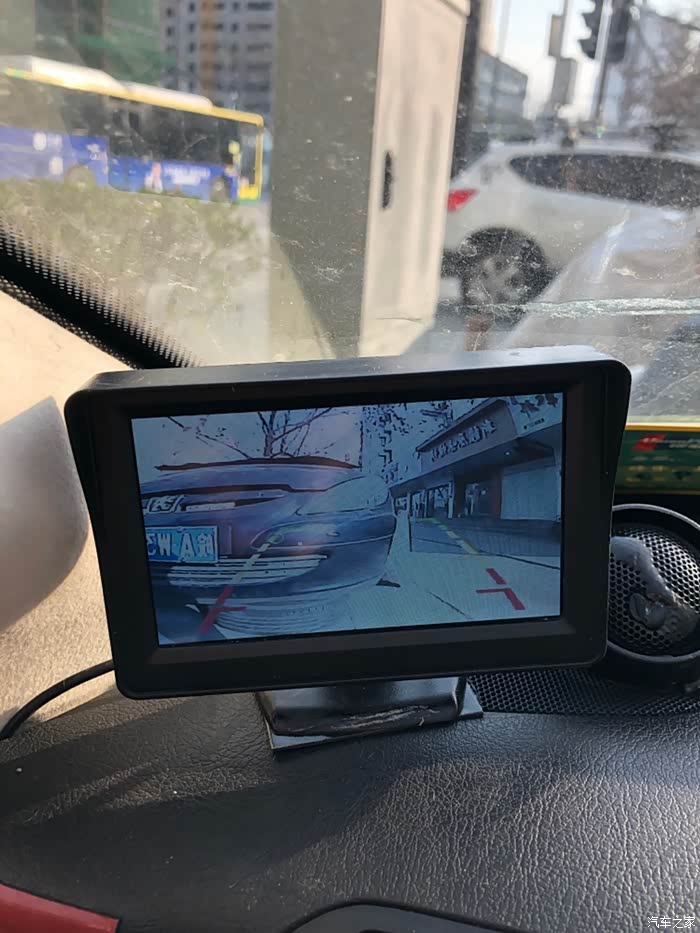

连接完毕后,发动车子,挂倒车挡实验一下,OK!



干完活,老婆把饭也做好了,哈哈哈。。。

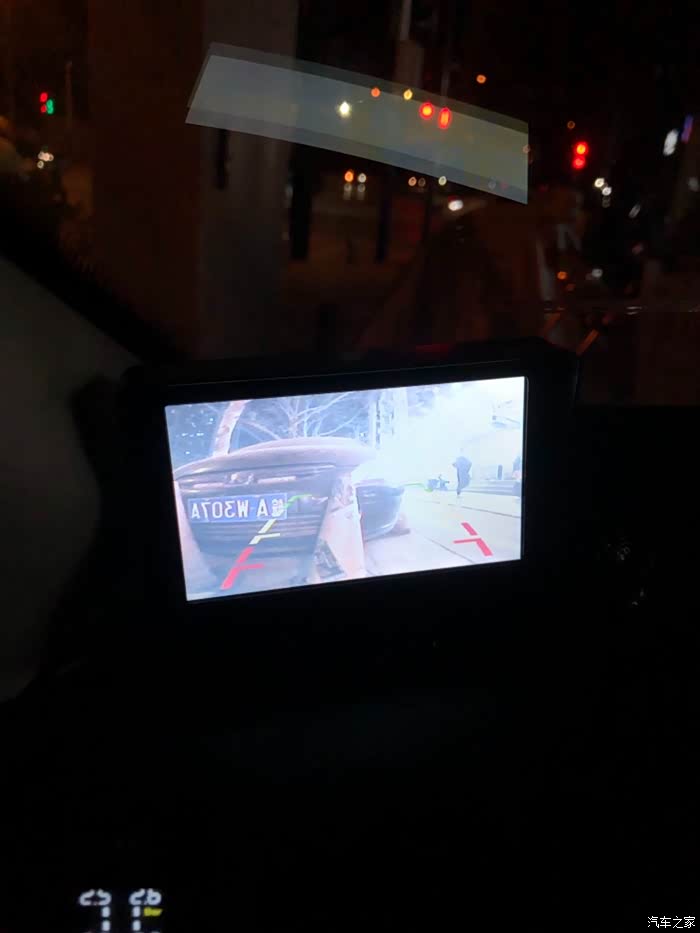

这是晚上的效果,还不错。



可爱的小狮子,我爱你
