极豆D1S导航安装，倒车轨迹线和开关门提示

首先感谢论坛某位大神的启蒙贴
均为下文中的某些重要功能的实现提供灵感！

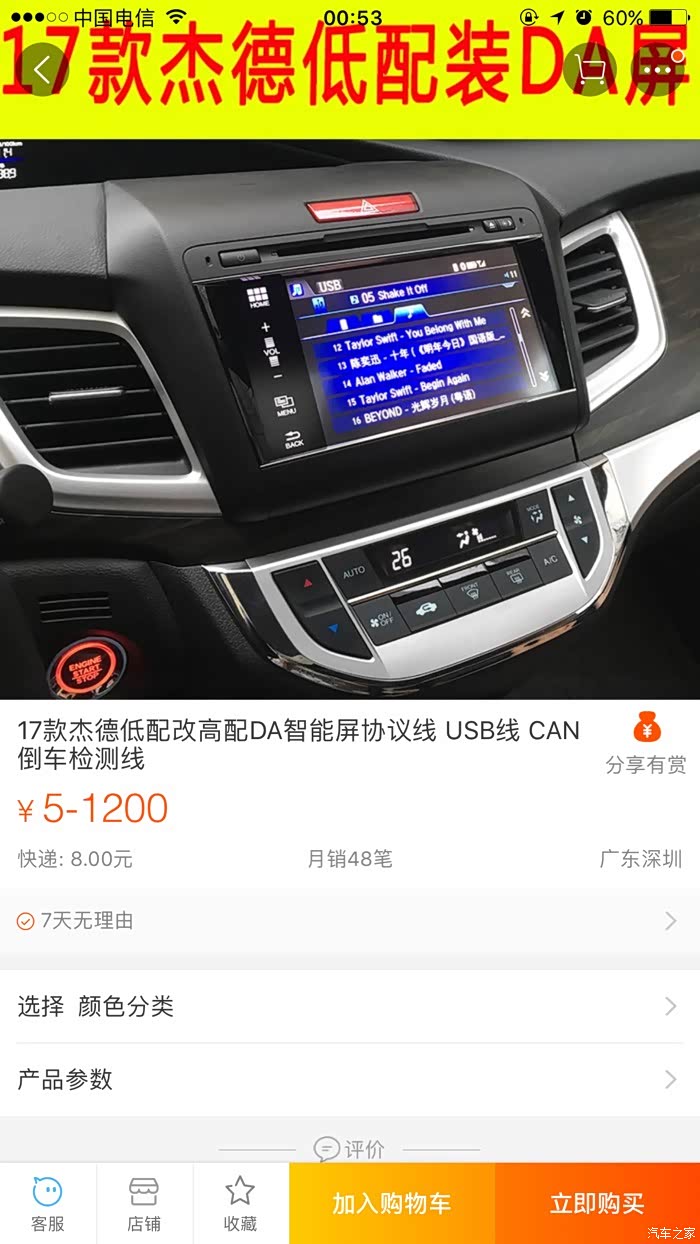

“国产安卓机的同学不需要继续看了”，促使我把这贴读了不下十遍，于是决定尝试当小白鼠。其实很多人都说，为什么不直接上DA屏？1，原厂DA屏基于WINCE系统，而且不带导航模块，地图更新就更不方便了；2，安卓导航车机都预留了音频输入接头，方便日后改装音响，原厂DA屏必须在插头处改线，不考虑；3，既然原厂DA屏那么多人推荐，为啥就有那么多的拆机件呢？深思……

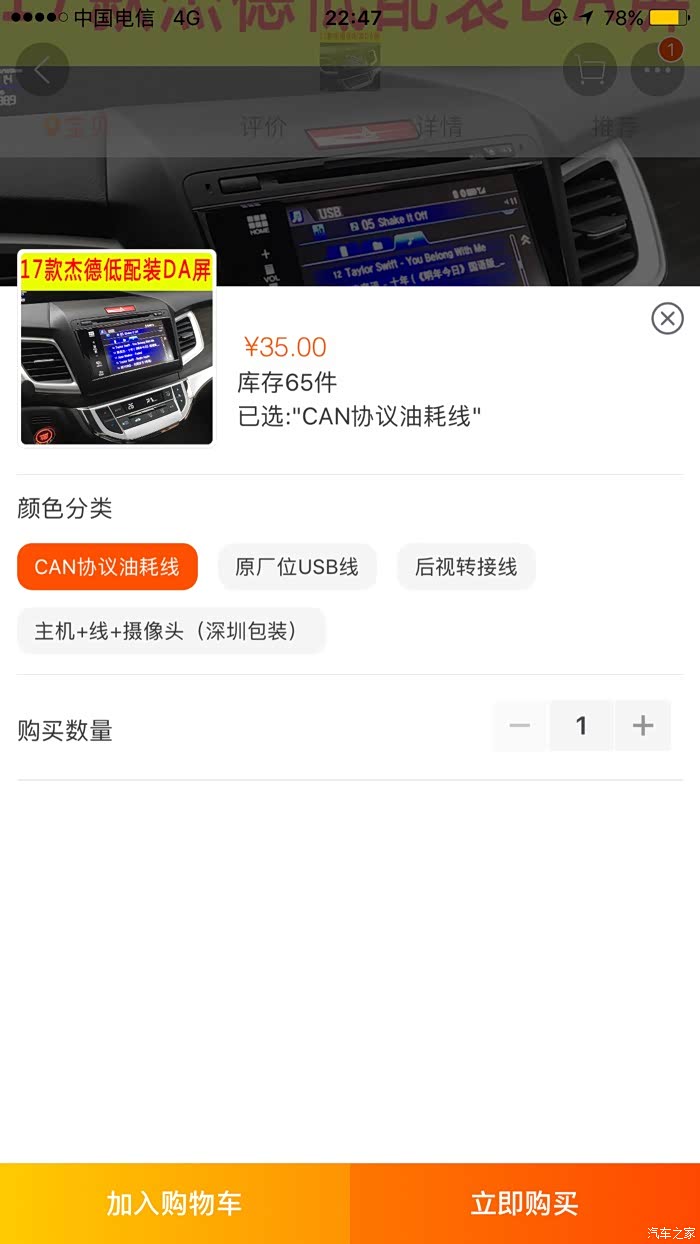

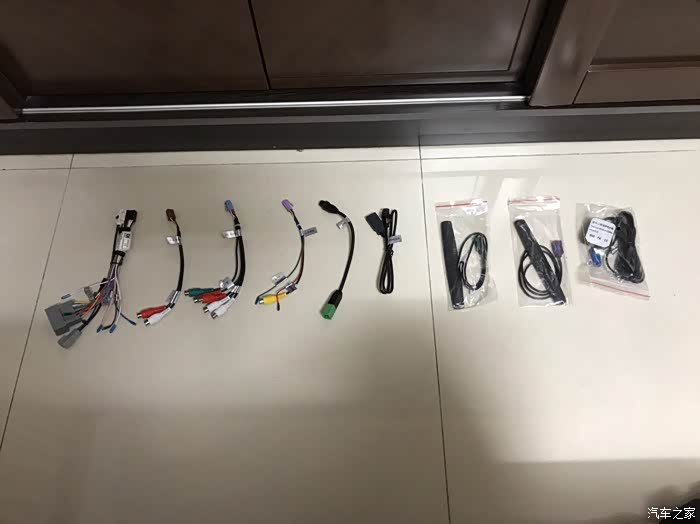

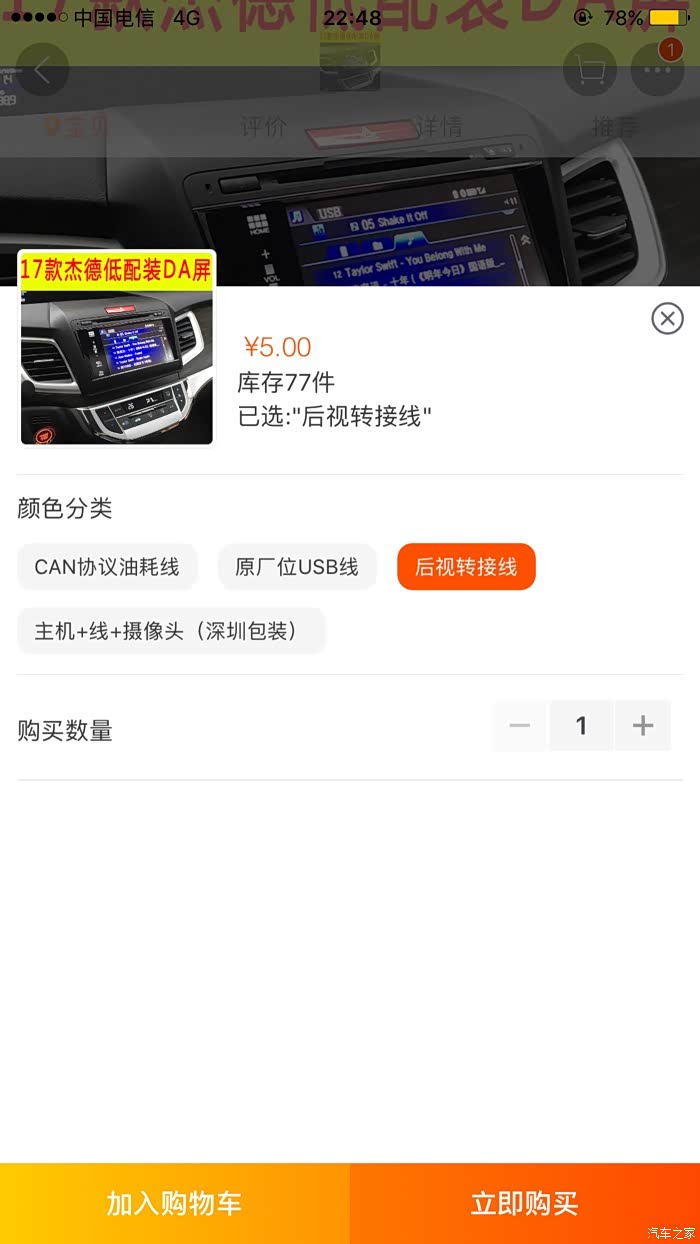

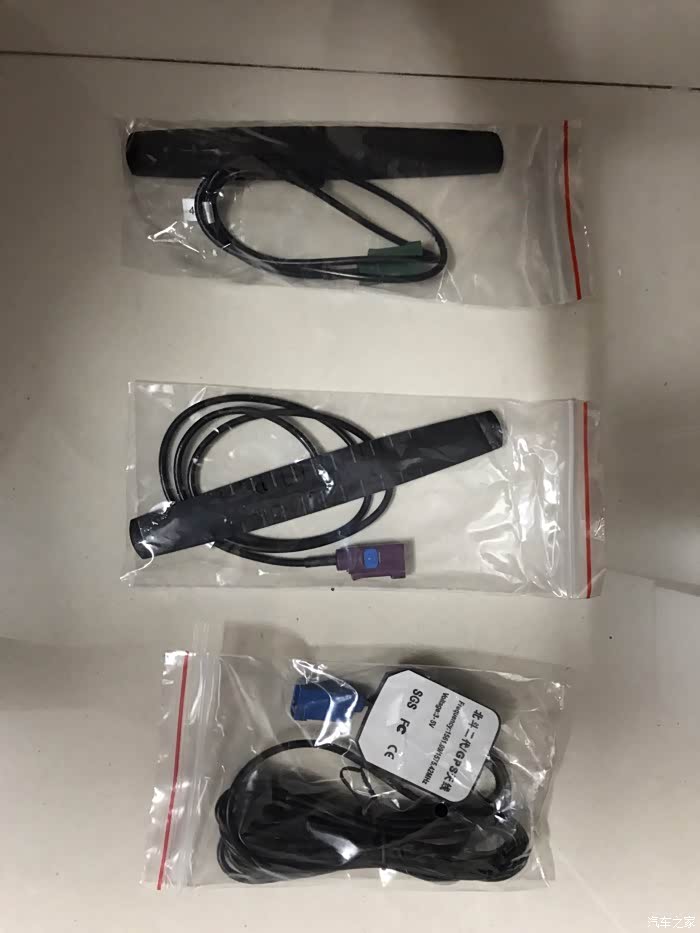

言归正传，本人的是17款杰德1.8自动舒适版，本次安装的是极豆D1S高配版导航，618在天猫最终2699买入，在此之前已经已经装了个x盛杰的安卓导航，但接了协议线之后依然不能实现倒车随动轨迹，且车机系统本身过于简陋，故决定再买一台！这里先说明需要提前准备的材料：

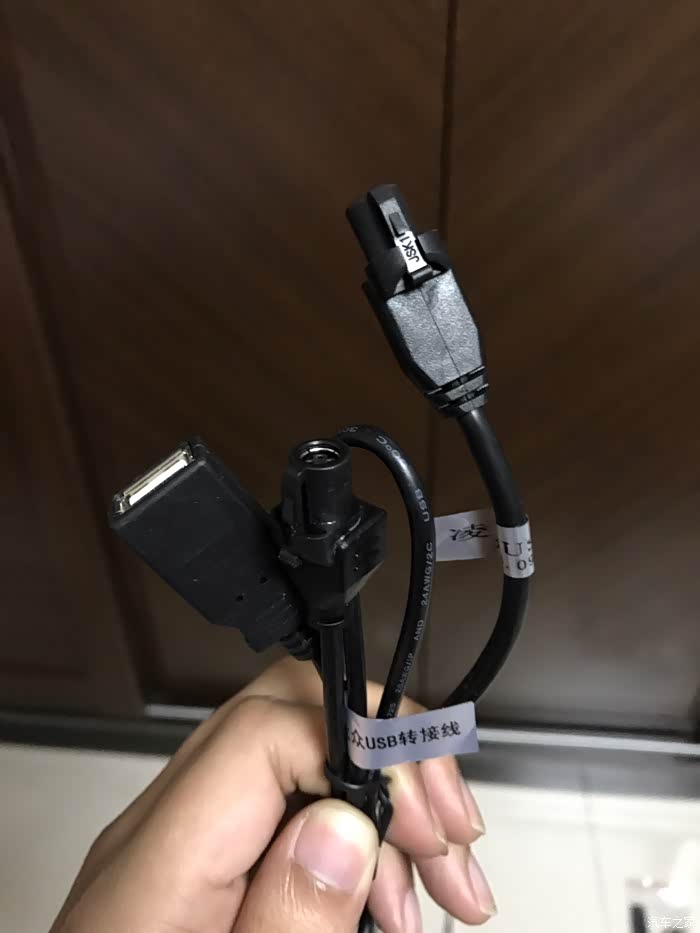

第一条（以下简称协议线）和第三条（以下简称转换线）必备，第二条为选配，个人认为副厂足矣！

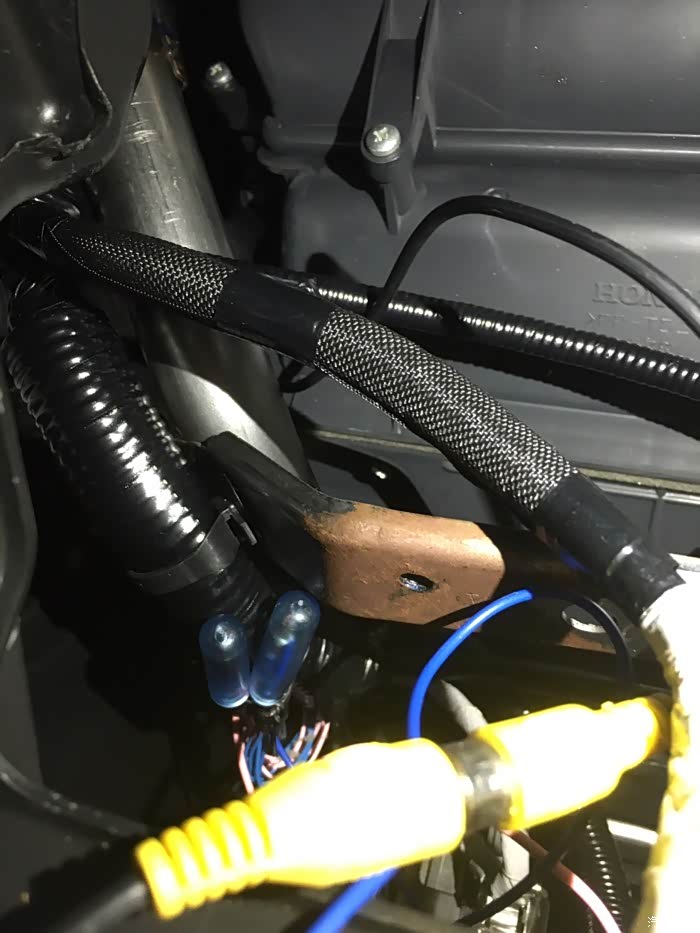

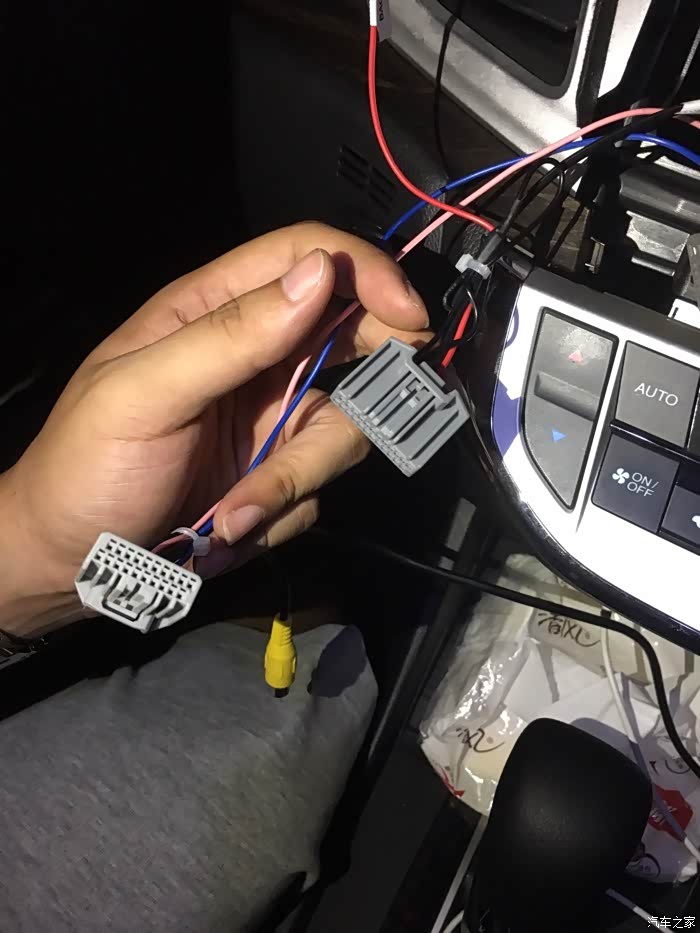

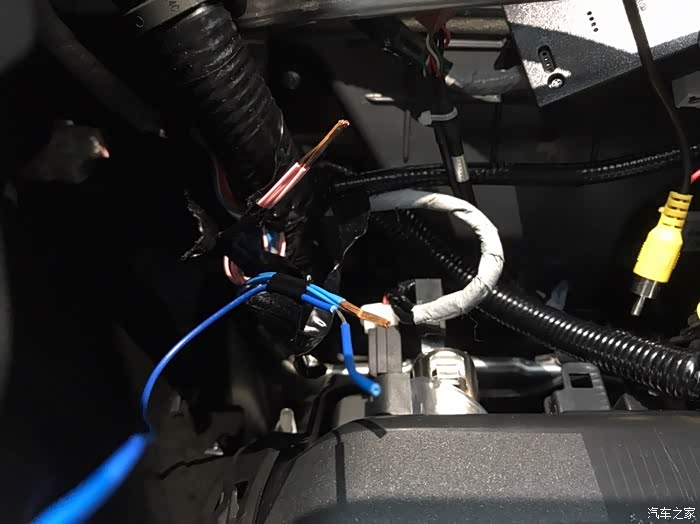

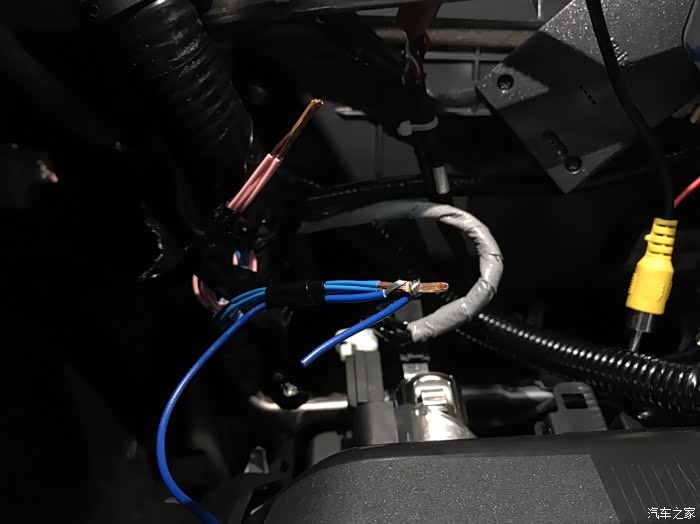

拆中控的图我就不发了，找到原车协议线并把购买的协议线连接！

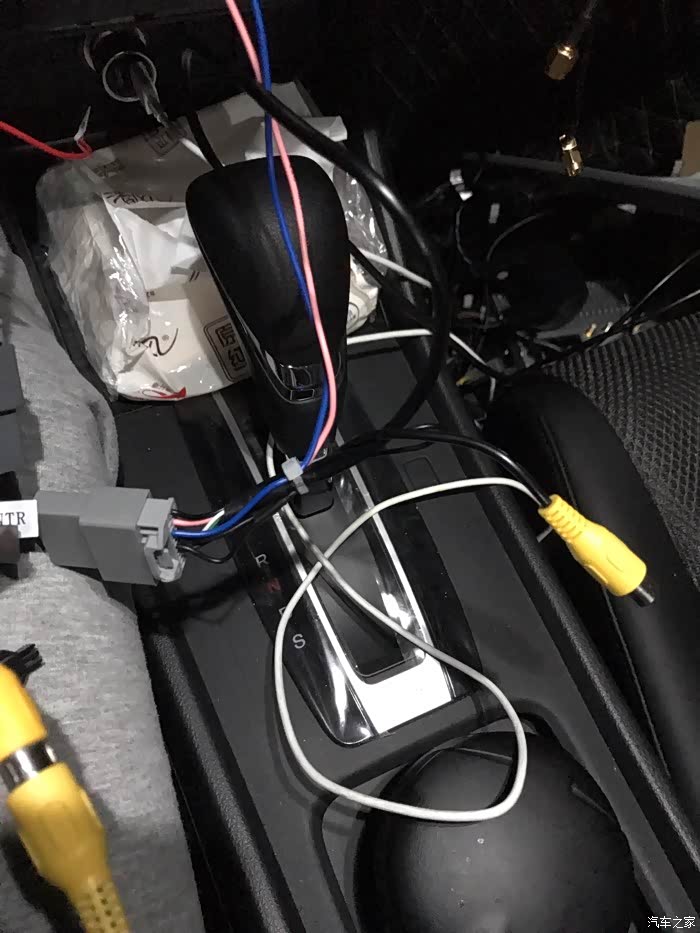

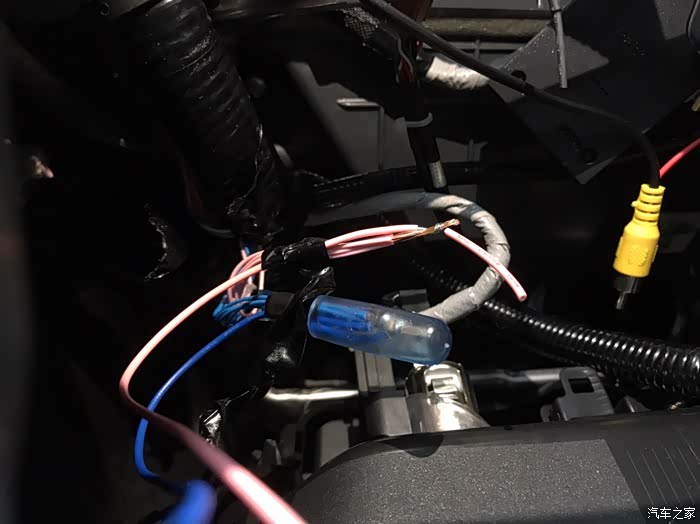

接好后“尽量”按原状复原固定！

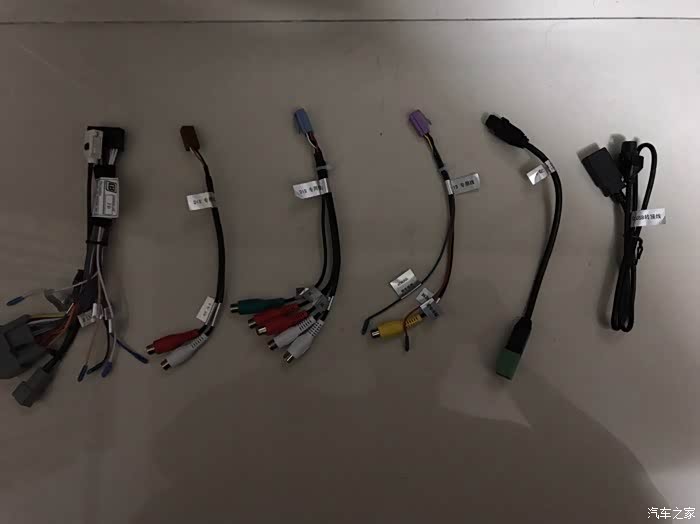

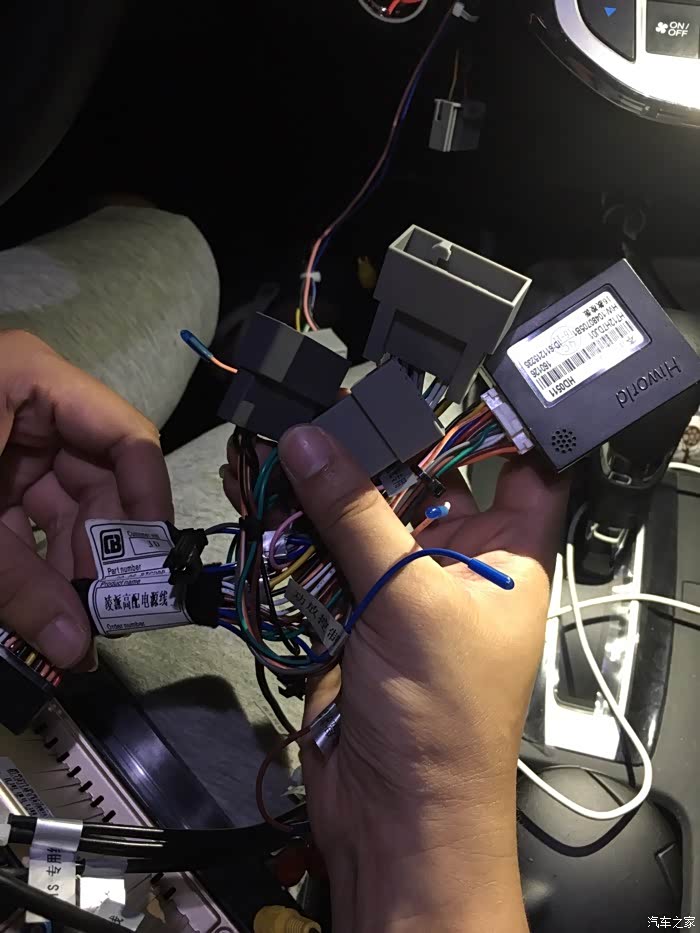

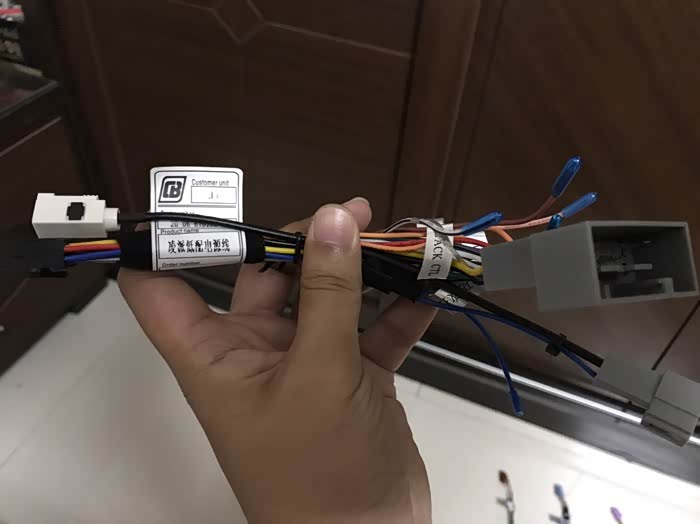

一开始发给我的是凌派低配线，并且没有协议盒，跟商家沟通后重新发一条凌派高配线和协议盒！

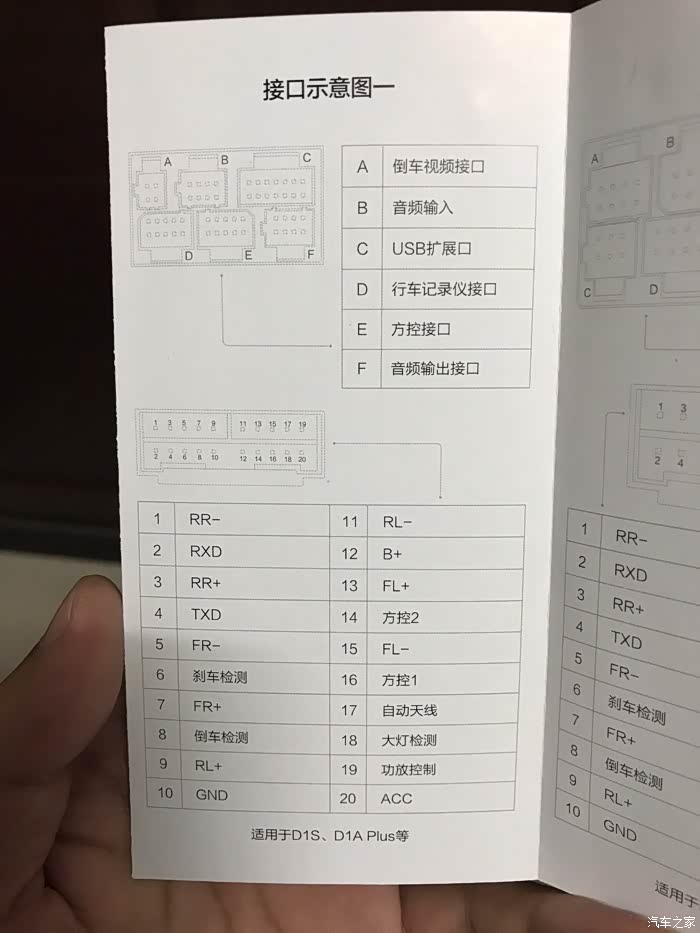

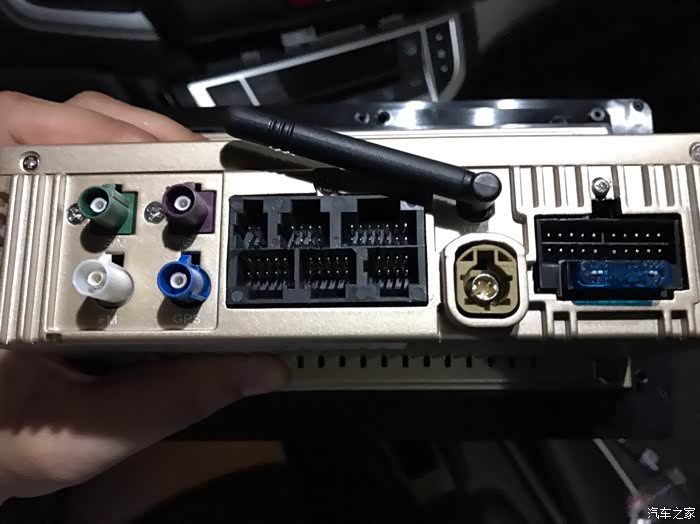

车机背部接口总览！

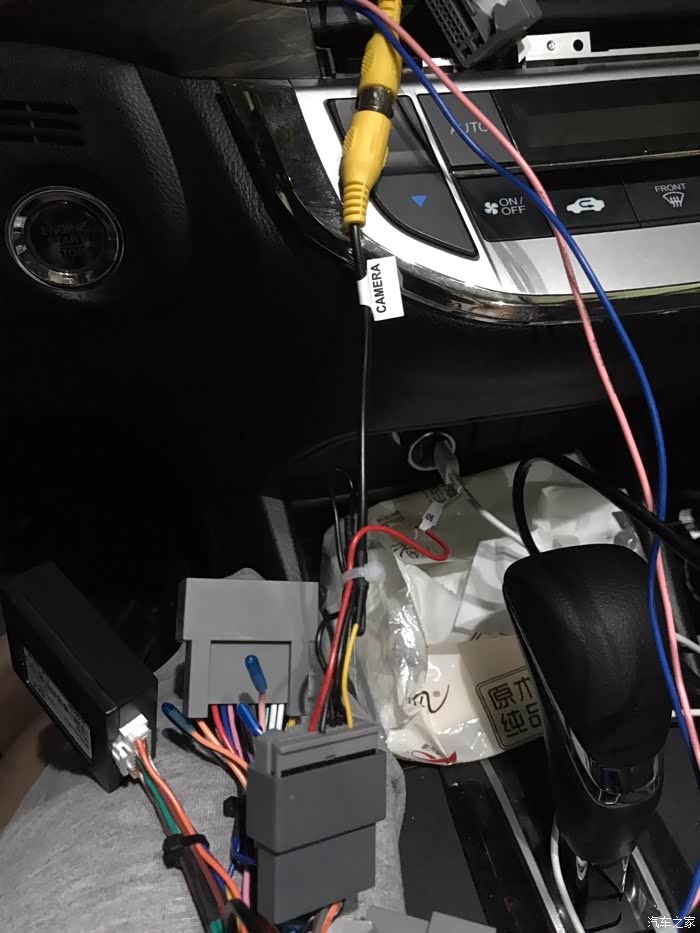

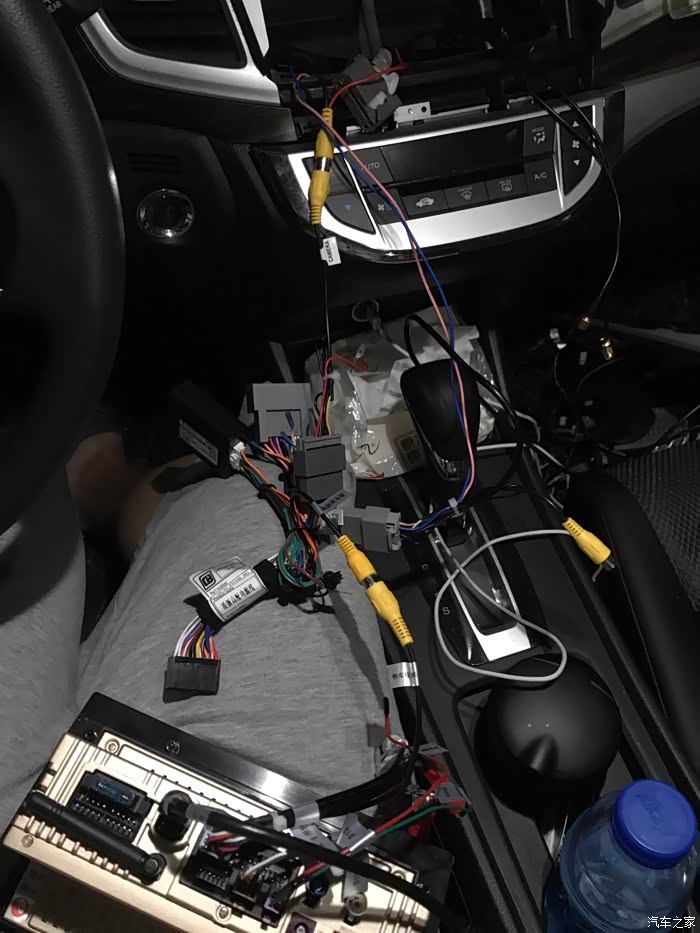

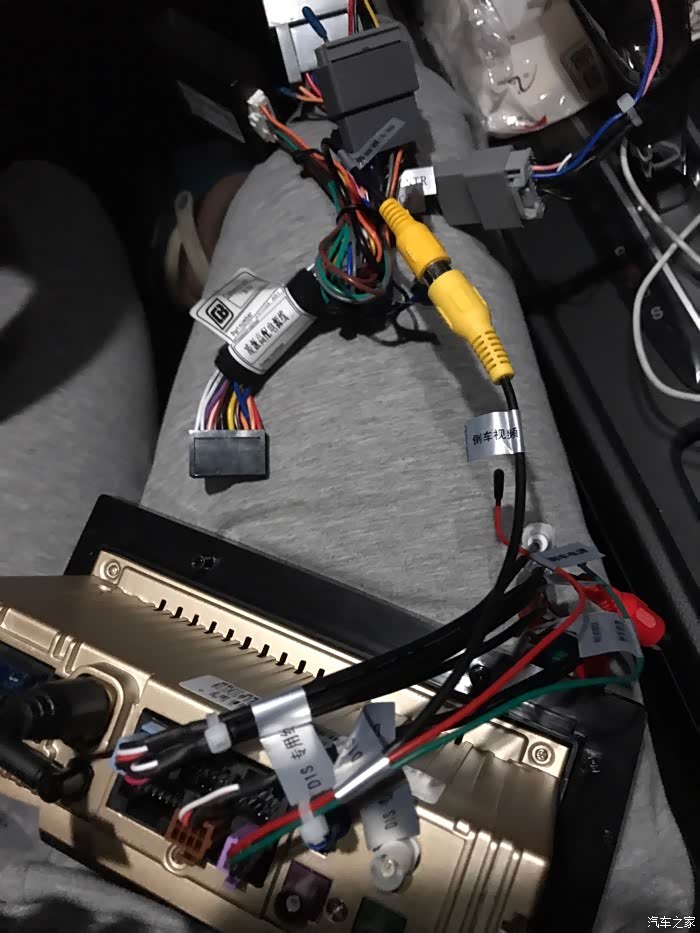

把协议线和转换线接上高配线对应的插头，倒车摄像头与转换线连接，协议盒的视频线与车机A接口连接，协议线上的接头不用连接，所有的倒车控制线不用连接！

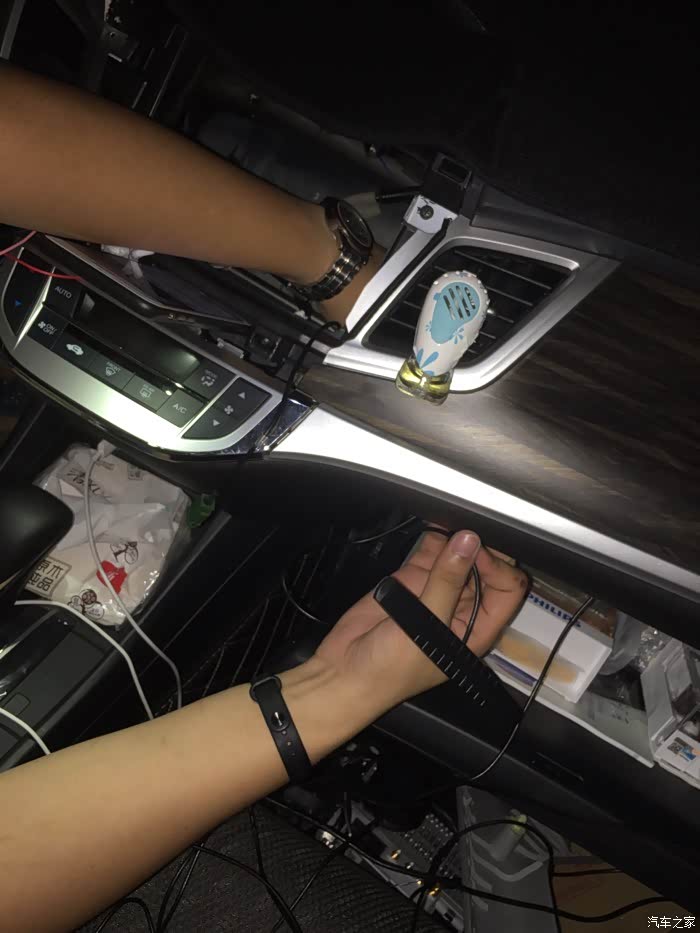

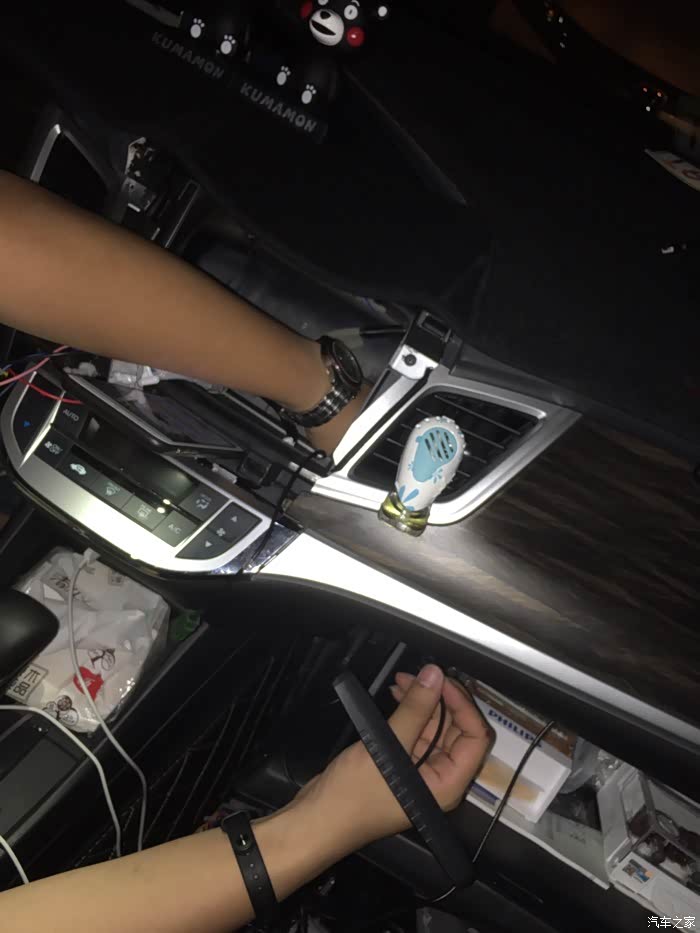

把两条4G天线插头从储物箱伸进中控内部空间，由于天线太短了只能放在储物箱了！

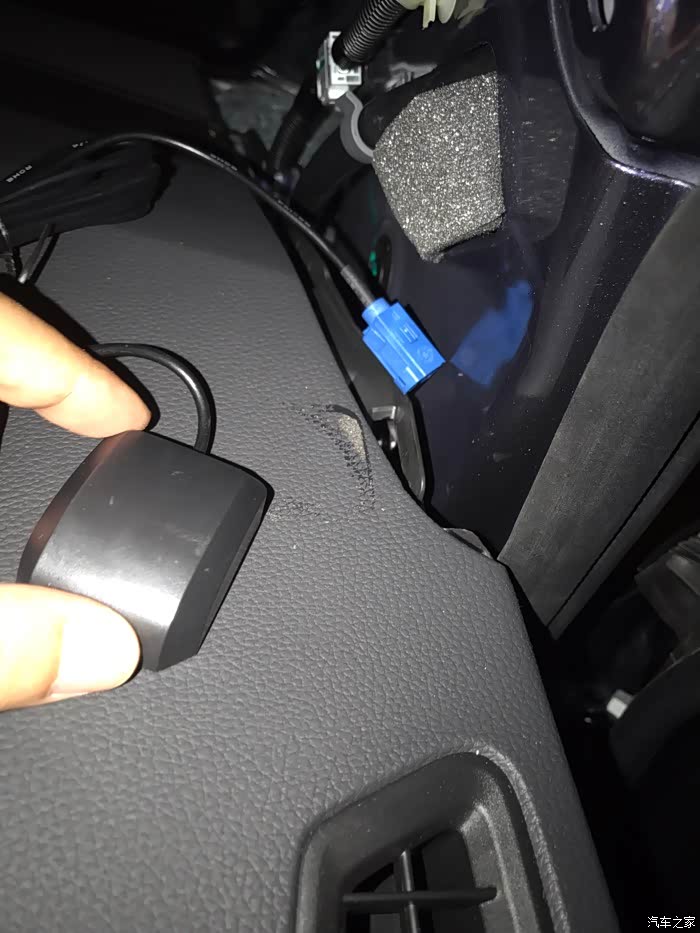

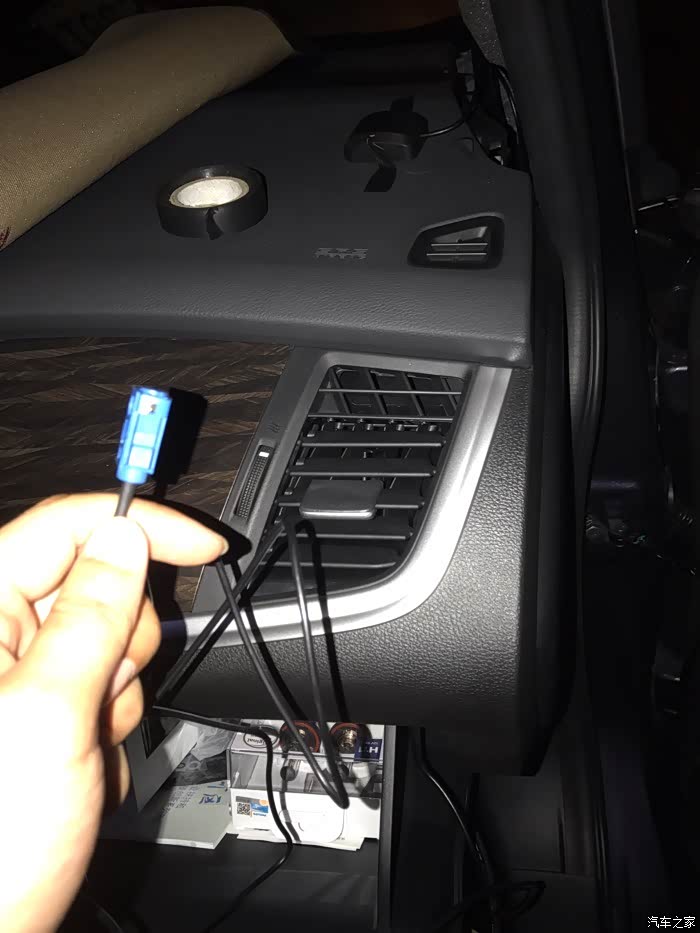

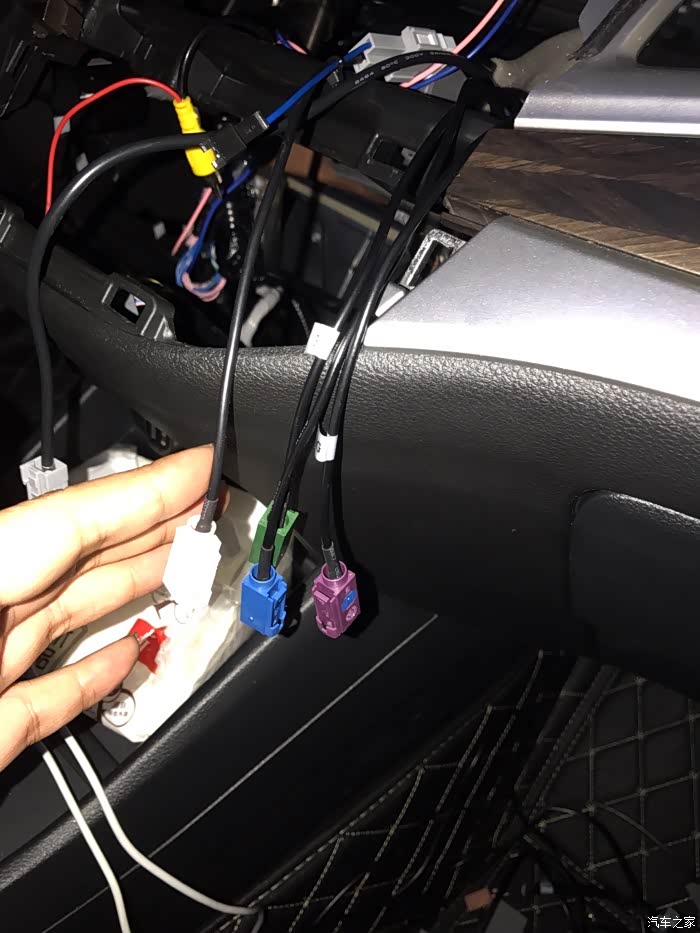

右侧A柱内饰已拆，把GPS天线插头从A柱引入，通过储物箱再伸进中控内部空间！

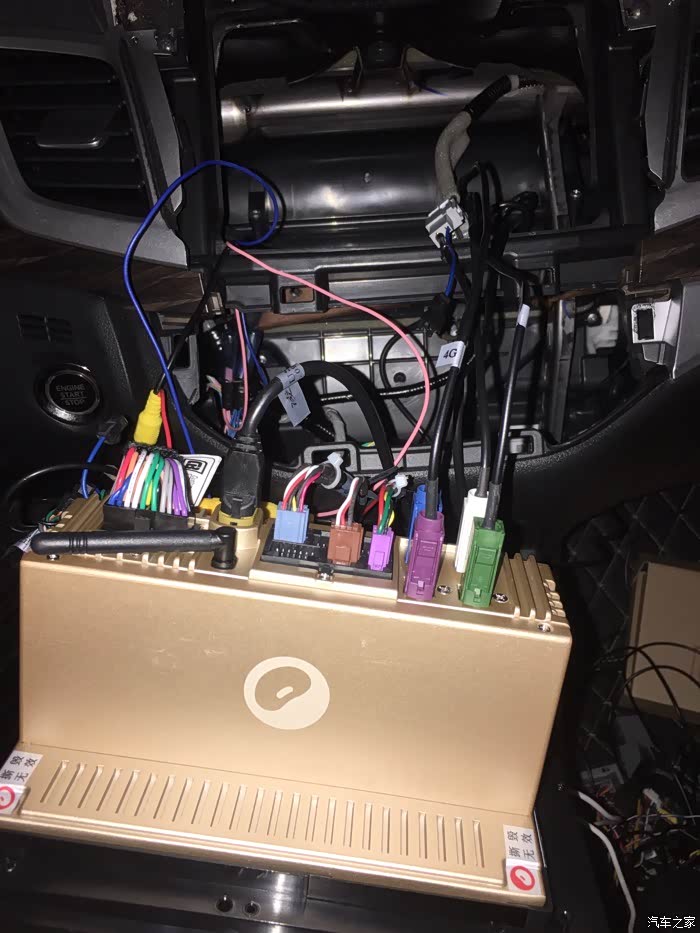

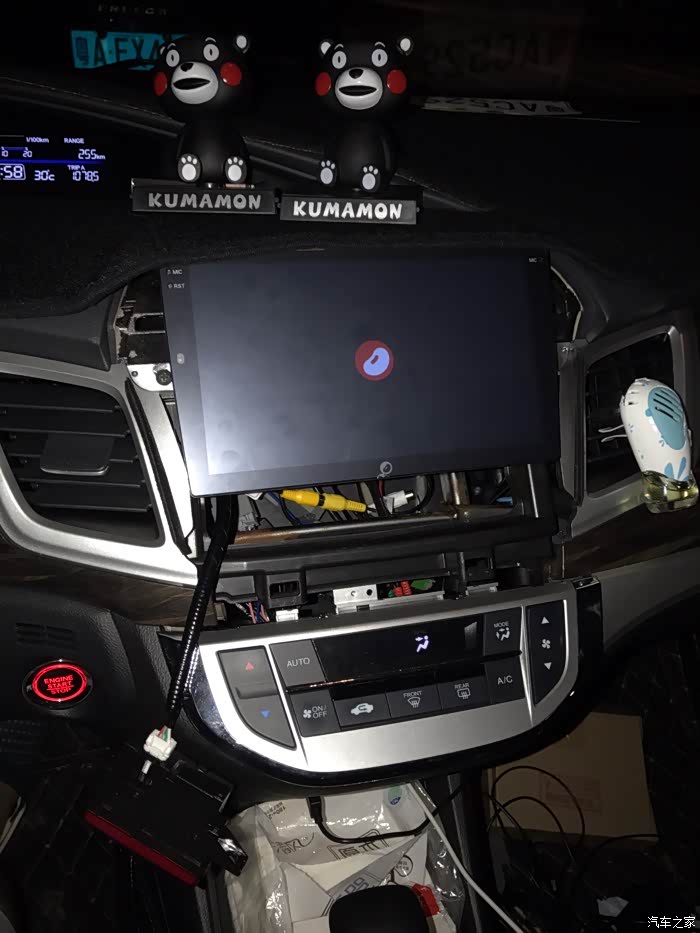

把所有插头都对应地连接车机（音频输入线可以忽略，可插可不插），确认无误后，踩刹车启动车辆！

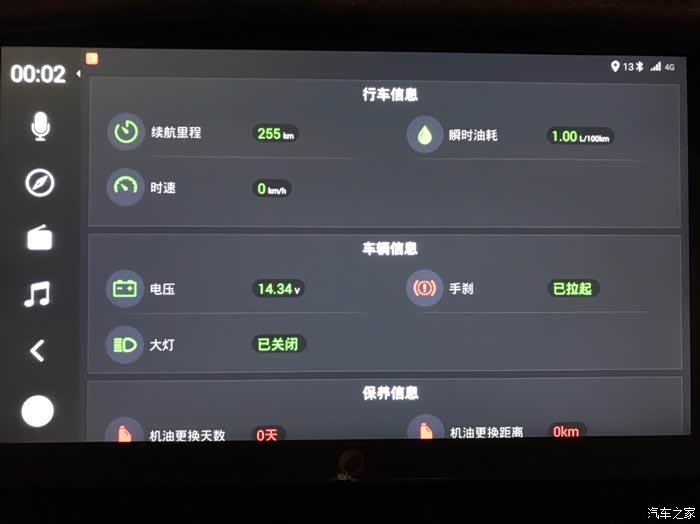

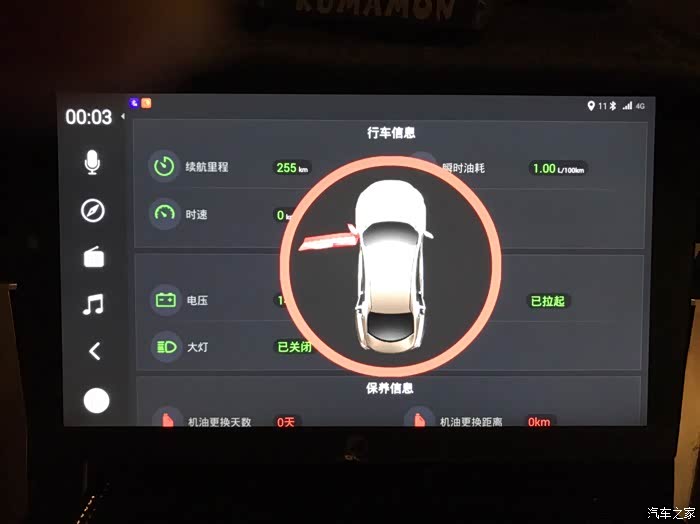

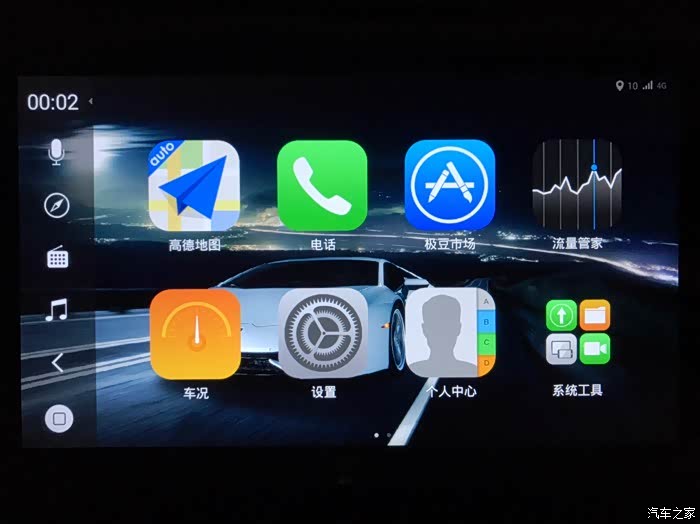

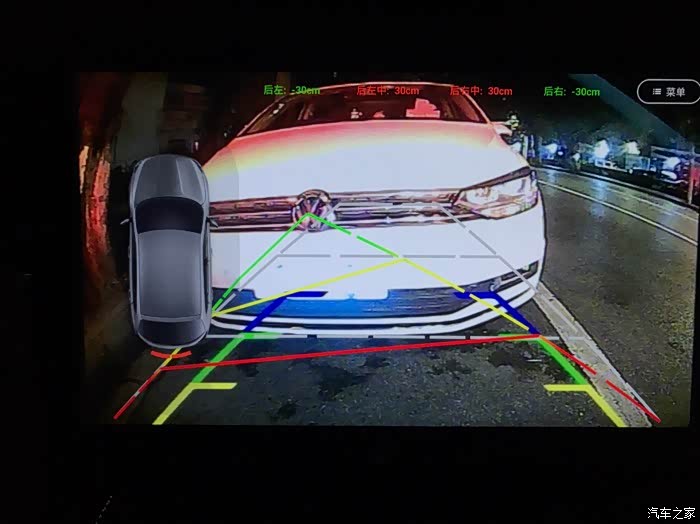

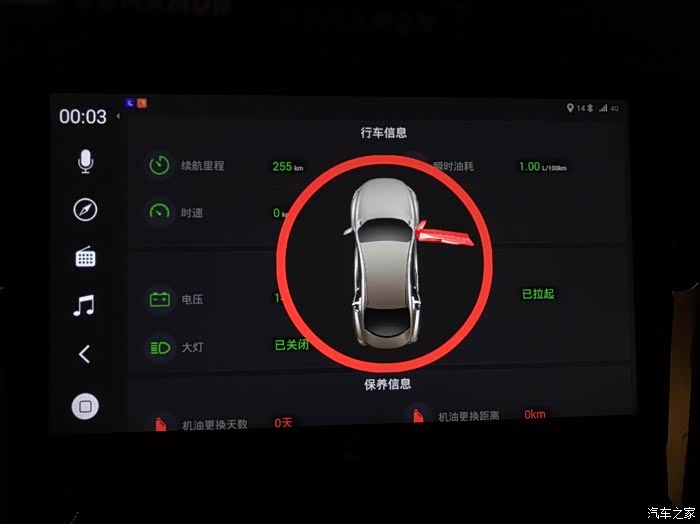

成功！有GPS和4G信号，油耗信息，大灯信息，脚刹信息，倒车随动轨迹，雷达信息，各门开关信息均成功显示！
写在最后：全程是亲自动手拆装，女朋友帮手照明和牌照，但由于支架需要切割才能把屏幕固定，所以暂时先把屏幕卡在中控位置上，然后找时间再去商家安排的线下安装门店切割，毕竟切坏了有人负责，嘿嘿！再补充一点，极豆导航手机启动的时候会提示选择车型，由于配的是凌派协议盒，所以建议先设置为凌派车型，然后熄火锁门解锁踩刹车启动车子，再设置为杰德！到这里本次安装算是基本结束了，想要的效果都达到了，既可以实现原厂DA屏的功能，又能使用安卓多媒体导航，有兴趣的朋友可以参考一下，手机码字，图片很多地方都没有做标识，还请各位谅解谢谢！
