09款经典轩逸 导航仪 倒车影像 行车记录仪 车主DIY自己安装全程

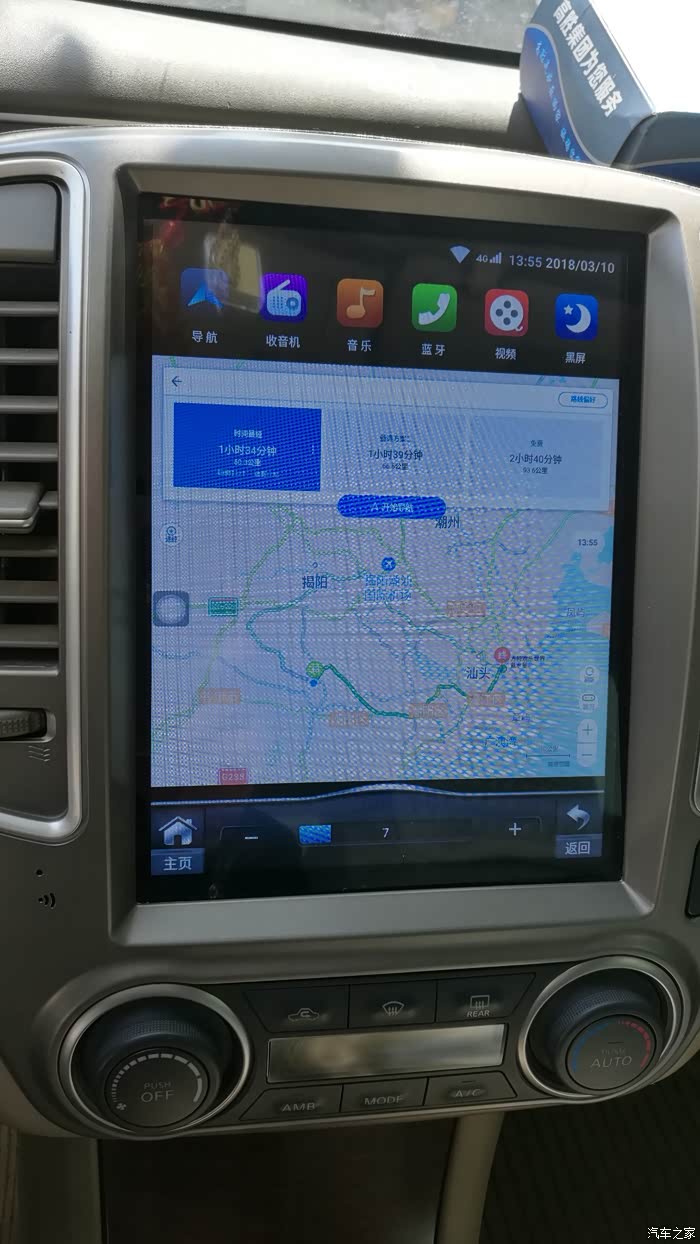

我换的是九影 安卓系统  10.4寸大屏

导航配的线 电源线 倒车线 USB线  GPRS天线 是这样插

先把两个卡扣翘出来，然后拆出2个螺丝  然后把面板拿出来

拿出来是这样子的，把警示灯和空调板的线都拔出来 先放一边

再把CD的的螺丝拆下来

CD的线拔出来

CD拆出来中间先不理他  把右边的储物箱拆下  拆上面3个螺丝 下面3个螺丝 拆出来放一边

先把右边柱子的装饰壳用手掰出来 是卡上去的 比较好拆， 然后把GPRS天线装在上面如图，线先放着或者插进缝里（下面有图解）

把行车记录仪装好，用工具把线塞进缝里 沿着玻璃的缝（如图）一直走到右边装GPRS天线的柱子上，再和GPRS天线一起走线

GPRS的线和行车记录仪的线从这个缝里穿进去，从下面拉

两条线拉到中控台 先放着等下一起装

把 GPRS线 行车记录仪线 空调线 电源线 警示灯线 倒车影像线 全部都接上（倒车影像红色线接倒车控制线） （行车记录仪插到USB插口）（空调板 警示灯键 空调出风口 需要从旧面板中拆出 装到新面板中）

然后开启电源 检查所有按键和导航仪是否正常，正常的话安在那里先不要上螺丝

把倒车线从中控拉到副驾驶座门边，把装饰壳掰开  线藏到装饰条里面然后装饰条再扣上  以此类推 线沿着边门装饰条往车后边藏 （在储物箱这里的线留长一点，装储物箱的时候才不会被拉到）

  图片是线走到后车门了。  沿着后门装饰条走到后面就是座椅了！

把座椅靠背边的缝用手掰大一点  然后往里面看 有一个圆孔 把倒车线穿进孔里  然后线不要理他 去前面把中控装好再装后备箱了

导航仪有两条USB线，一条插行车记录仪了，另一条先拔出来了

如图，拔出来的USB线白色头穿到储物箱上面的这个孔里，拉进去 剩下这个USB头露出来  白色头拉到中控导航仪再插上

把里面的线都放储物箱上面

然后安上，锁上螺丝  6个螺丝

导航仪也锁上螺丝 盖上   （如果怕出错可以先不上螺丝，等后备箱装好 试好倒车影像再装）

再来到后备箱  这个位置是后备箱右边最里面的位置  把塑料板这个位置的几个扣子拔掉  然后折下来 就可以看到倒车线了，把线都拉出来.  然后把塑料板还原了

再把后备箱盖子的塑料板拆下    拆扣子是先拉中间的

用工具把车牌灯边条的三个螺丝拆下

螺丝拆出来后 边条就可以拿出来了

再到下面把灯线拔出来 右灯拆出来

把灯拿出来  转一下就可以拿出来了

把灯装到倒车摄像头上

倒车摄像头先装套上3M胶  然后把线装进孔里

压一下胶弄紧    然后再装上边条  锁上螺丝  插上灯线

然后倒车摄像头的线插上电源线和从前面拉过来的视频线，视频线的红色线接到电源线的红色线 用电胶布包起来

塑料板拆开，电源线红色线再接到倒车灯线的正极上，我这里红色是正极 用电胶布包起来，黑色线布不用接（注意 车型不同正极线颜色也不同，最好用测量笔量下）

接好后挂倒档看看能不能正常使用，影像正常就OK

再把线整理好，沿着原车线用电胶布固定上

再装上车盖塑料板

导航正常

行车记录仪也正常

安装完成
