骐达中控面板改造：加装USB接口+电瓶监控+AUX输入+整合巡航显示
2011款新TiiDa太给力羡慕哦！没钱换车只能继续折腾自己的08款了~~~
车买回来开了2年多了，到目前跑了5万9千公里，车况还不错吧没出过什么大毛病，质量说的过去
之前自己折腾了一个储物盒导航一体机，后面又折腾了方向盘音响控制按键，以及加装了定速巡航
一直看着A柱前面放着的那个巡航显示屏不爽，这次准备一并改造整合至中控面板上

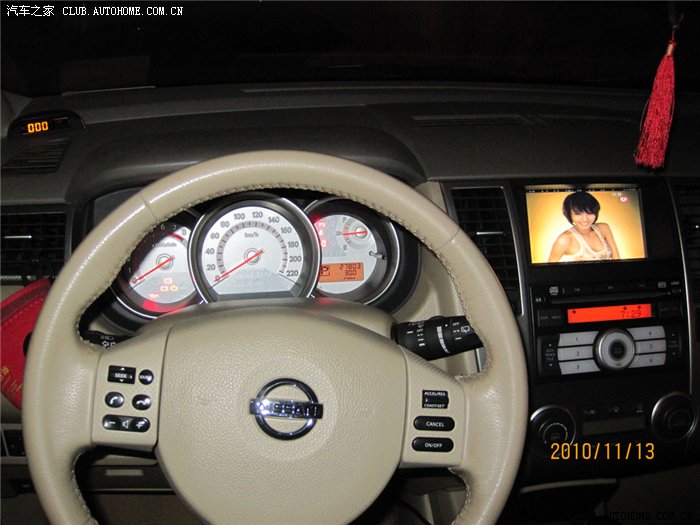

原来的巡航显示屏是装在A柱前面的前挡玻璃下了，看着不是很爽~
主要为了实现以下几个功能：
1、增加USB充电模块，解放点烟器插座，车载充电器也省了
2、增加AUX输入和音频输出口
3、增加一个电瓶电压监控表，电瓶用了2年多了，虽然还没坏但是心里老没底，怕被丢在路上，有个表监控一下还是好一些
4、将巡航的显示器整合到中控

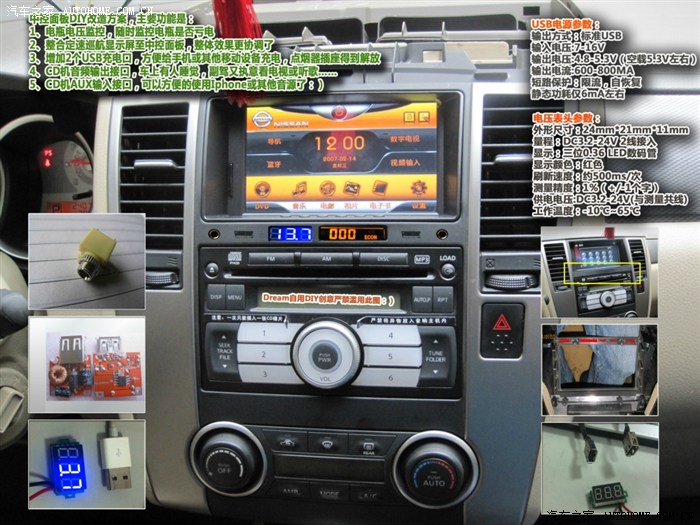

08款骐达的中控面板设计风格，采用左右对称布局安排插孔和LED显示板效果见图
DIY所需材料：
1、2个12V转5V输出的USB电源板 6元钱一个
2、2个3.5mm的耳机插座，0.5元一个
3、LED显示3.2-24V直流电压表头，22块钱一个
4、USB延长线2根用于导航主机USB端口数据转接至中控面板，闲置物资没花钱
相关参数在图上已经标明了
正在考虑是否要在中控面板背面安装一个插线排，将所有这些改装的部件连线全部整合到插线排上
便于今后维修时中控面板的拆卸，否则USB的线，显示屏的线，还有电压表的线乱七八糟很容易搞断
响应号召~~~补上部分部件的清晰图

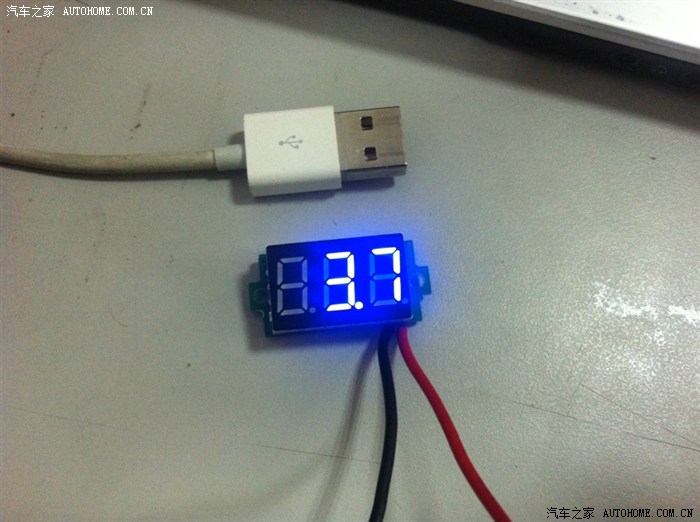

电压表头大小跟一个USB插头大小差不多，特意挑选的这个尺寸

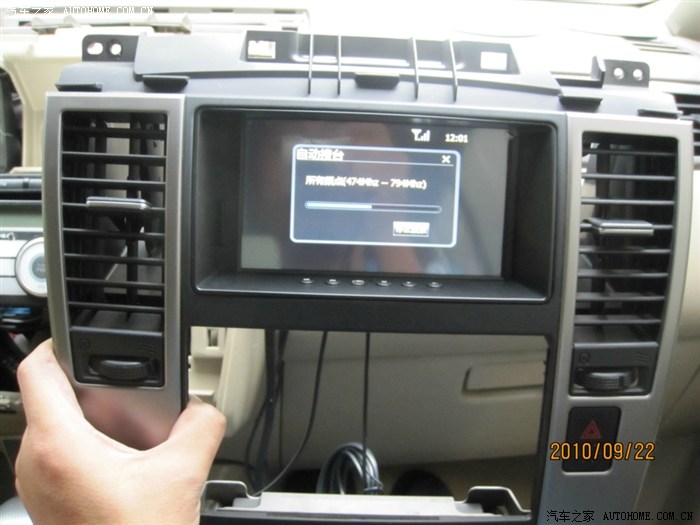

原来的中控面板的样子

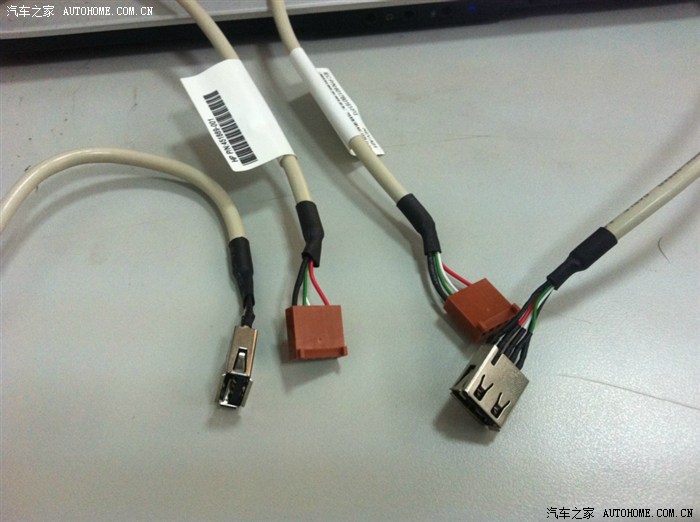

用于连接面板USB插口与后端的12V转5V电源板的延长线，拆的闲置线材没花钱

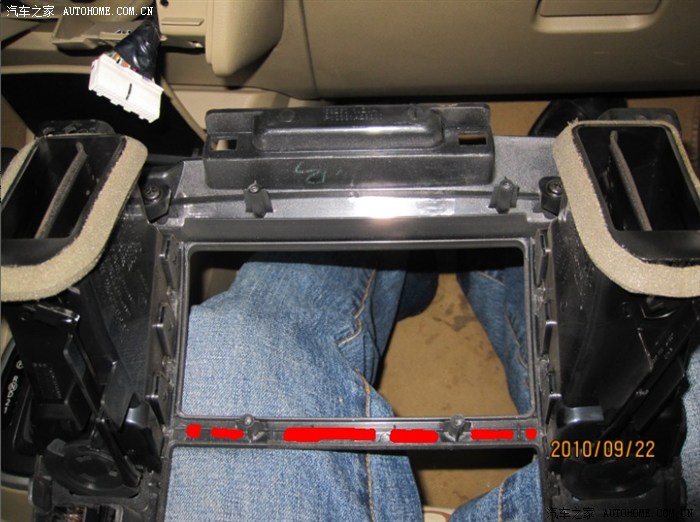

红色标记的地方是预备开孔的位置
