2011款途锐安装行车记录仪保险盒取电作业+申请认证



车主手册里查到新途锐中控台左侧右侧都有保险盒，左右取电应该都可以，我是从左侧的保险盒中取电，也就是驾驶员一侧，右侧同理。

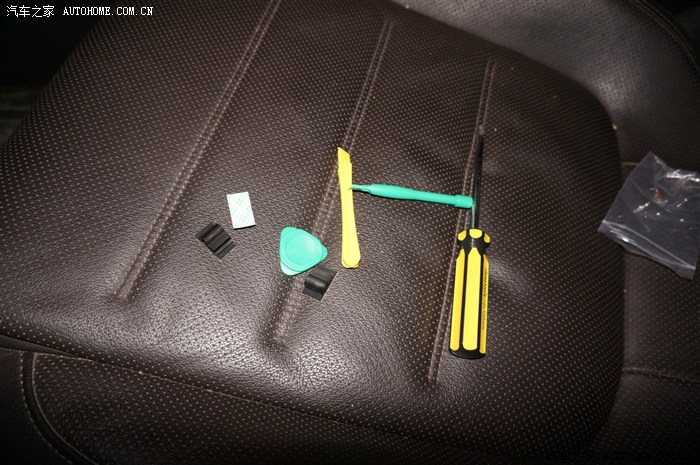

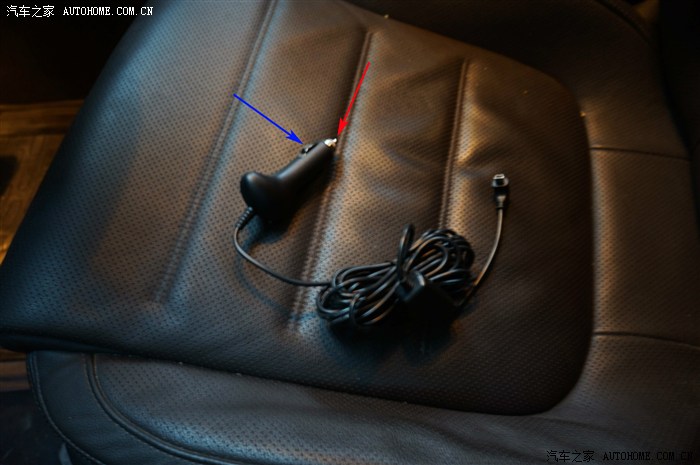

首先是准备东西，一是简单的工具，二是记录仪的点烟器插头。因为担心万一以后还原的问题，所以没有直接拆掉点烟器插头接线，所以还要准备两条取电连接线，一般家里没用的电源线截出来一截就行了，不用太长，30CM都足够了，前后都剥去一截橡胶保护皮，分别接到原来的插头两端（注意红色的一端是接正极，蓝色是负极，所以连接线一定要记清楚），有烙铁的话焊上更保险，没有就绑紧，有露出的金属部分都缠上绝缘胶布，多余的线也和点烟器插头缠上减小空间。


（这个是X宝上面的图）

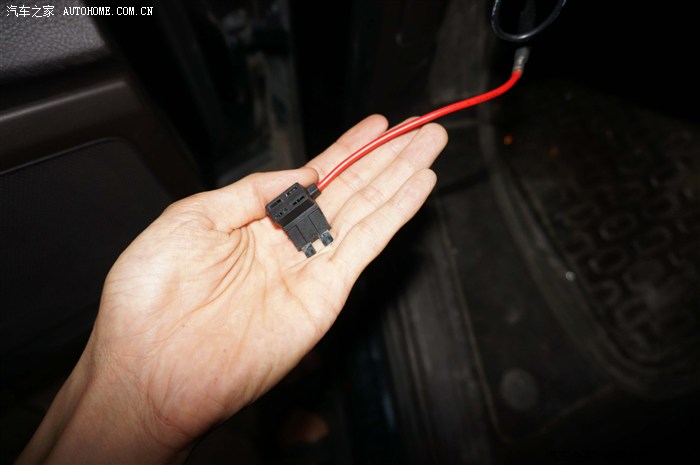

鄙人动手能力不是特别强加上害怕安全问题，所以没有用铜导线直接从保险插头上取电，在x宝上淘了一个汽车保险取电器，网址就不说了，x宝搜得到，不知道其他地方有没有卖的。这种取电器上有两个保险丝插座，靠近插头的是原车电路保险，另外一个是取电保险，基本可以做到不改变原车电路而且安全的诉求。

把刚才接到点烟器正极的连接线接到这个取电器的输出端，这样正极就接好了。

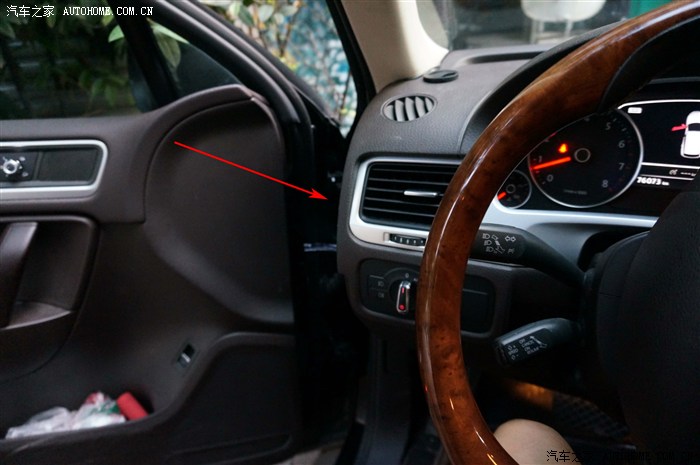

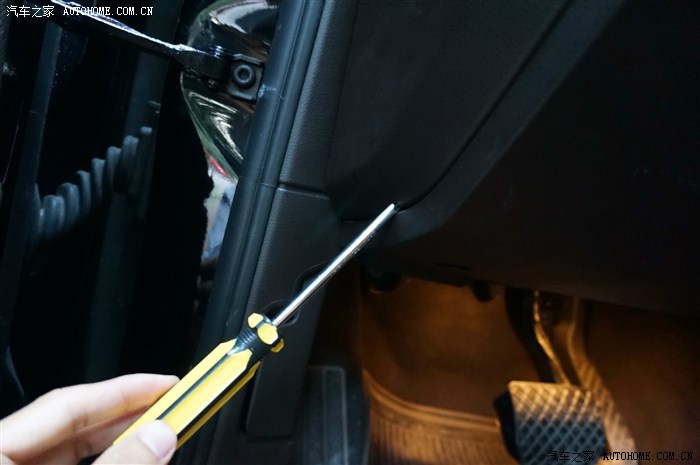

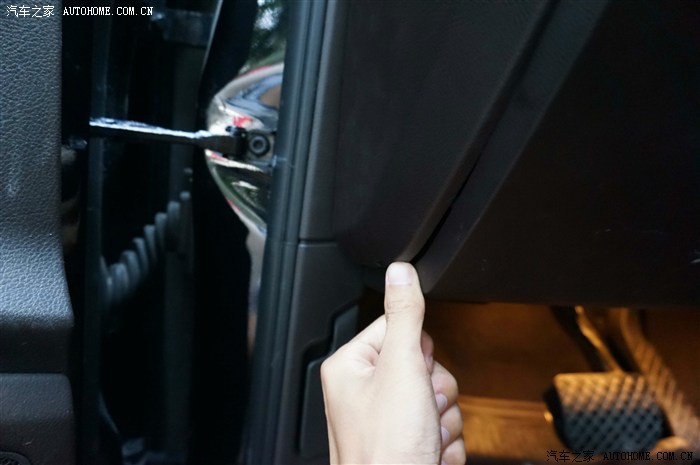

然后是开拆保险盒，下方有个孔，只能插进去一点，找个螺丝刀插进去温柔的撬开下面一个卡扣

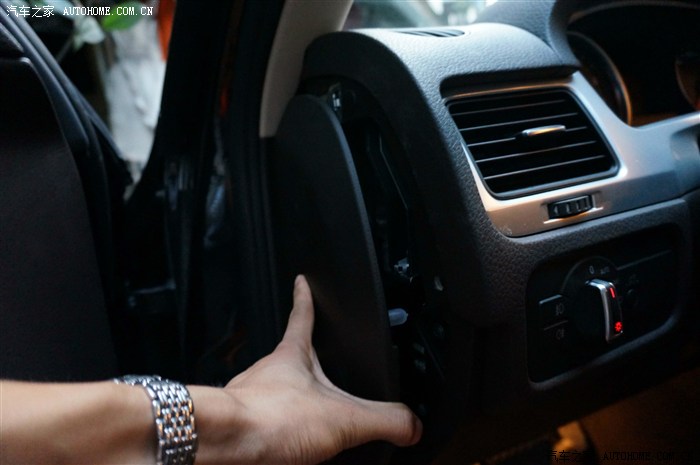

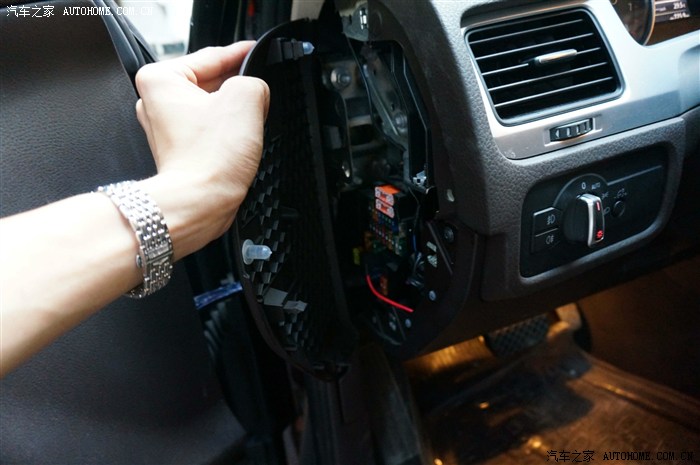

沿着下面撬开的缝慢慢往上撬开上面两个卡扣，就可以把盖板取下来

保险数量不是很多可以看到下面有5排都是中号的保险，上面有两个40安培的大保险

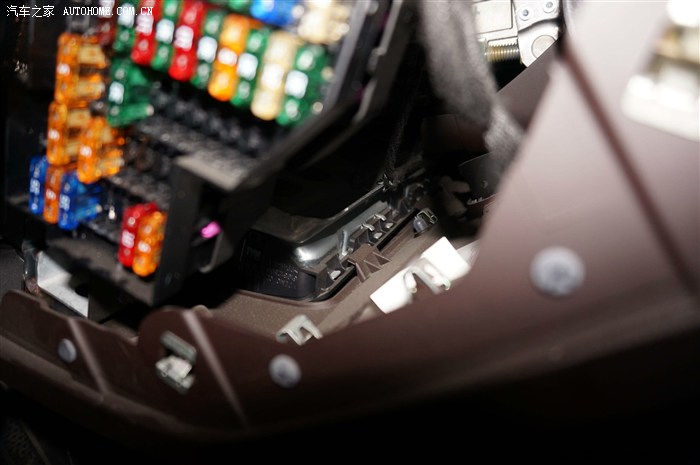

保险旁边中控台内部有个不小的空间，可以把多余的线和点烟器插头都放在这里

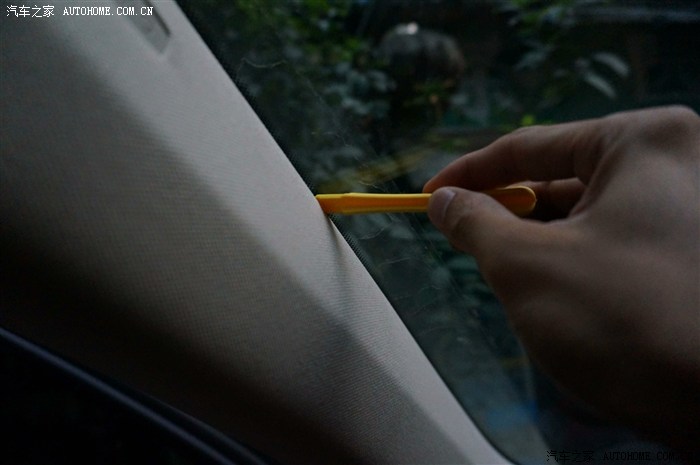

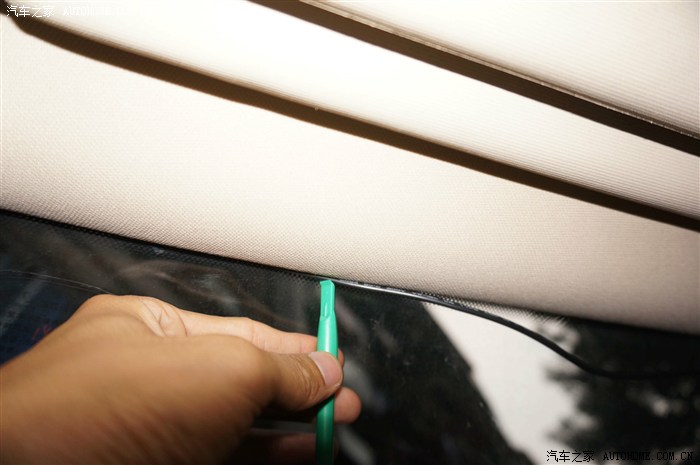

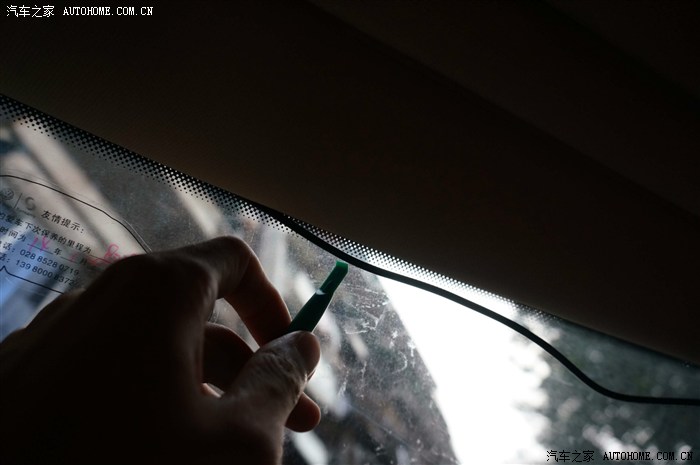

先布线，红色是我的走线图，有点拙劣，电源线是我用塑料撬棍使劲摁到内饰和挡风玻璃之间的缝隙之中。有的地方做工太好没办法摁进去，只有用上这个工具

这个是买行车记录仪的时候送的小线卡，下面有一层双面胶可以粘在角落，卡上电源线，我只用了一个，在这个位置

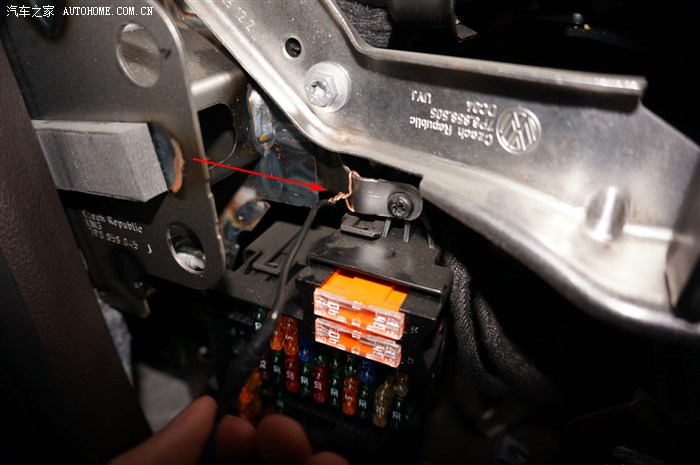

埋好线之后把多余的线缠成一捆方便收拾，连接点烟器负极的导线接到车身的搭铁处

我找的是红色箭头这个位置。比较近，一定要缠好，不然接触不良经常打火可不是闹着玩的。

保险盒中找个不启动的时候不会有电的保险，如果车还没启动就有电的保险位置不要用，不然行车记录仪即使锁了车也会一直工作，我用的是第四排第二个，这里位置稀疏点散热稍微好点，取下的保险插在取电器靠近插头的那个插座里，把赠送的20安保险插在另外一个插座，然后把取电器插在刚才的保险位置
把多余的线和点烟器插头放到中控内部的空隙中。完工图。

对准孔位盖上盖板。
