闲来无事整理图片 发个以前自己动手改装导航一体机的一些图片！

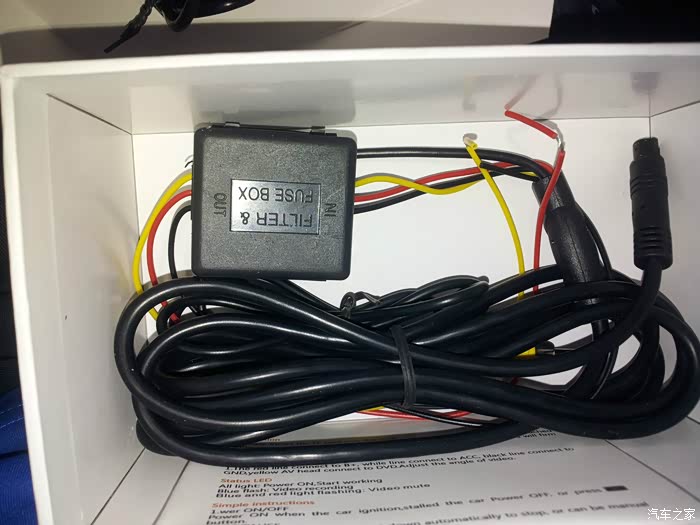

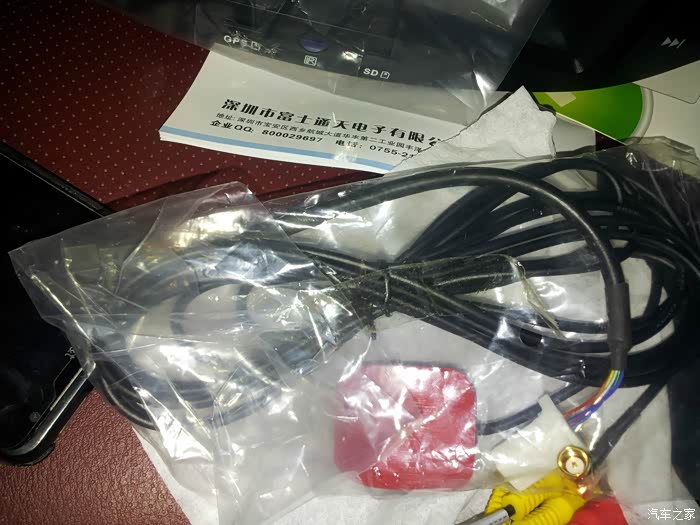

这是无损安装用到的转接线 有两个视频输入一个倒车后视 一个行车记录仪，当时搞的时候有些头大，不过看着线序及标签一会就明白了，也就那么回事啊

这是卫星信号接收器我把它放在副驾驶暖风吹玻璃出风口最右侧 位置自我感觉那是相当的好 搜星一般一分钟不到 比我那个简易式搜星快多了（一次把简易式导航借给哥们上临沂一路没搜到星，到临沂了才定了位了），有人说隐藏到A柱内最好 我感觉金属毕竟屏蔽信号 最终还是漏点好！

行车记录仪，不带自配电池（带自配电源使用年限较低）广角视野（边角有点失真）总体还成

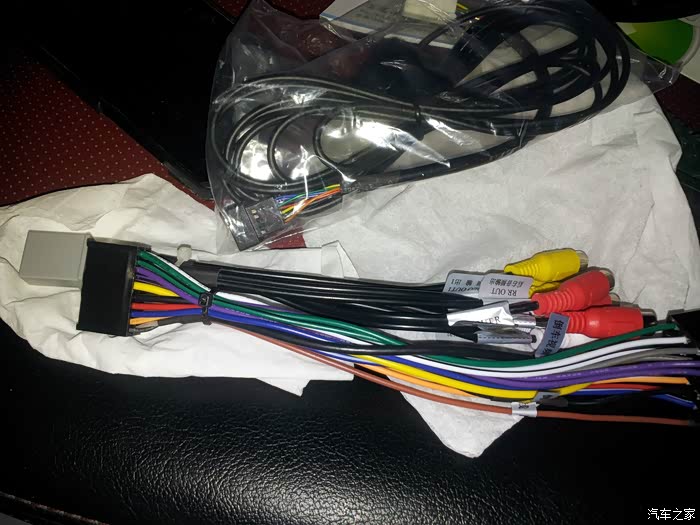

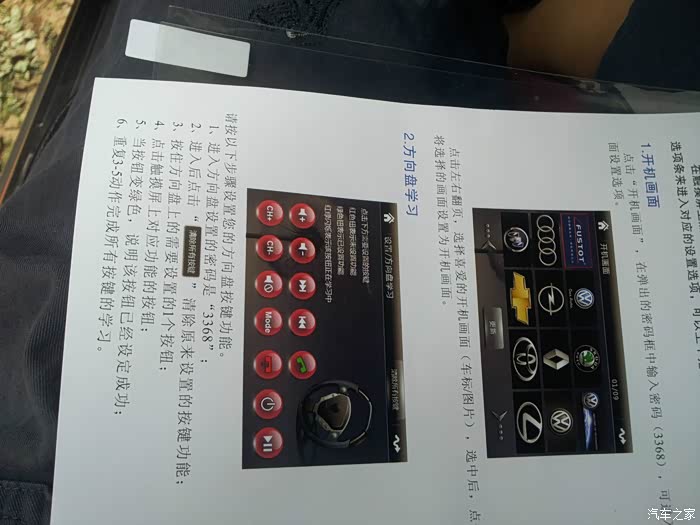

宣传图册 方向盘按键适配说明，

倒车后视适配线，信号源接的倒车灯，这个破环原车线路了，视频信号线建议接好后用胶布密封好以防止松动引起信号不稳造成雪花！

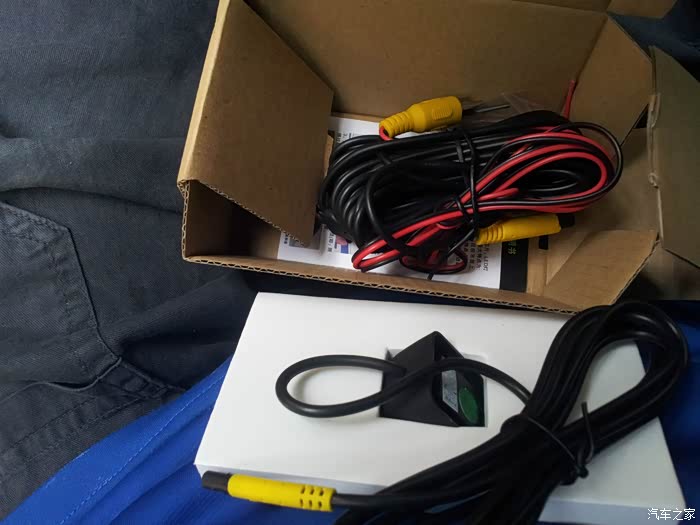

倒车适配线与后视摄像头 后视摄像头总体很清晰感觉挺实用 ，冬季晚间因汽车尾气原因出现飘云现象（位置安在后牌照灯中间钻孔穿线倒装，调整摄像头垫片个数调整角度）

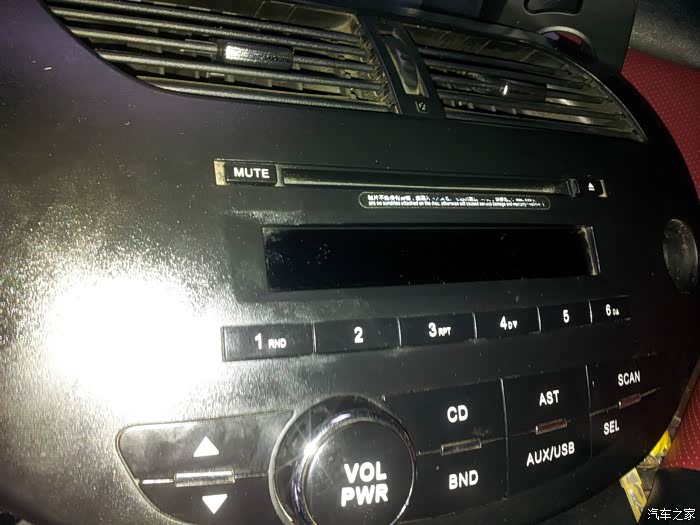

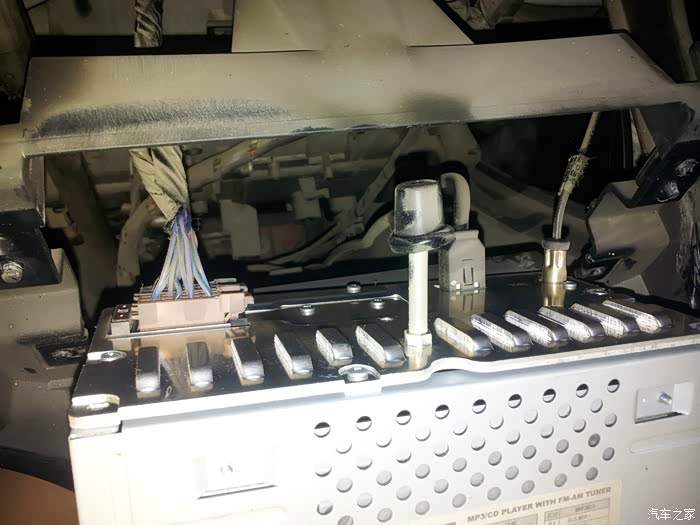

原车CD机 挺亮的有木有 吹风口较脏了（天天去机场路口那里净是拉石头的大车爆的）暂时闲置后期搞个适配电源在家听听歌也不错

CD机下导航一体机上！

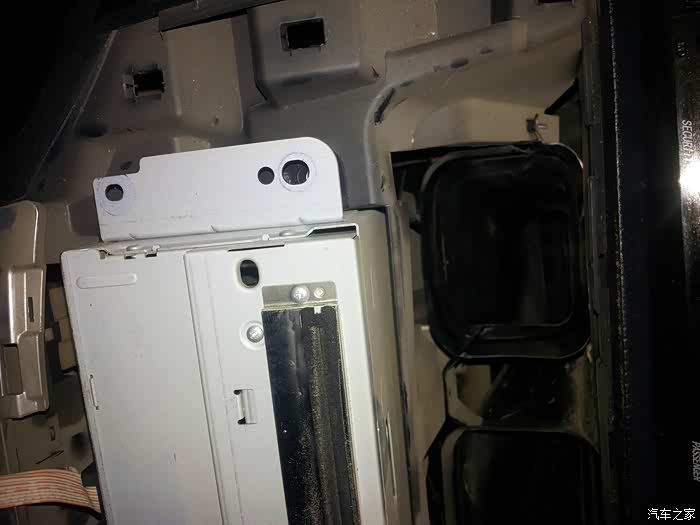

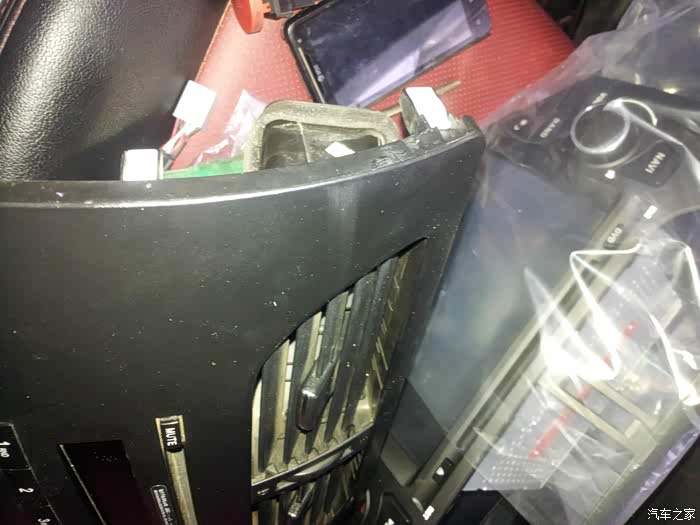

这是个关键点 导航一体机不带四角闪开关必须拆下原车的 拆开时要注意千万注意小卡子 我的就是因为没到位造成返工！

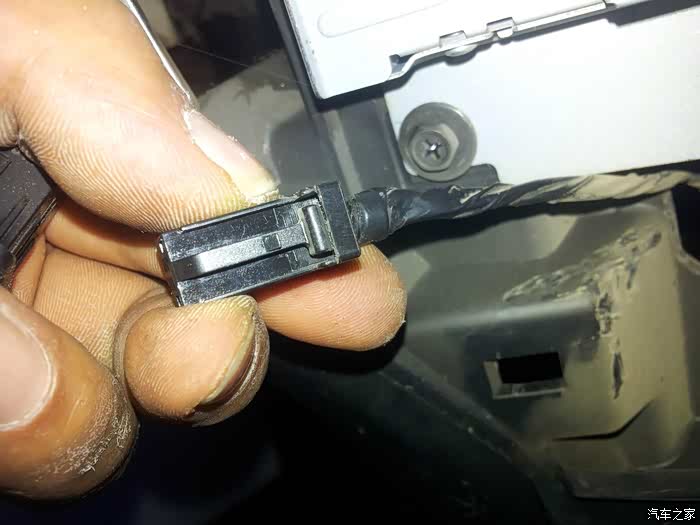

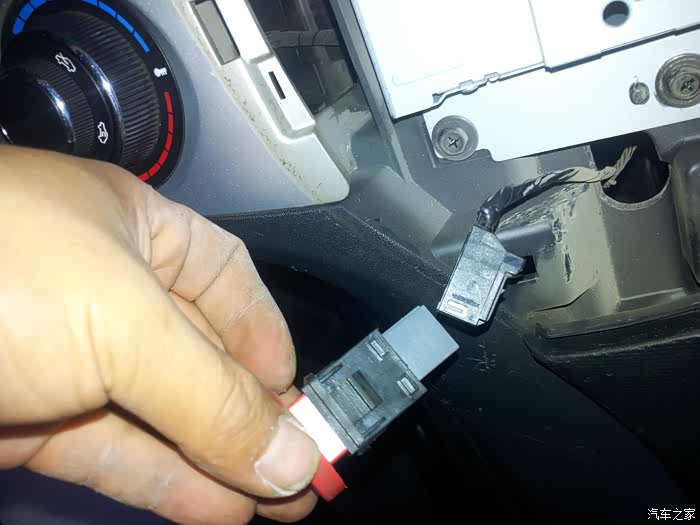

拆开四角闪的按键后样子 现在想问一句这是公母配合的应该是个公的吧！呵呵 挺难搞！

原车CD机

车内中控有比我的还脏的不，有木有？

拍照留意线序，请忽落脏的地方 不喜勿喷啊！

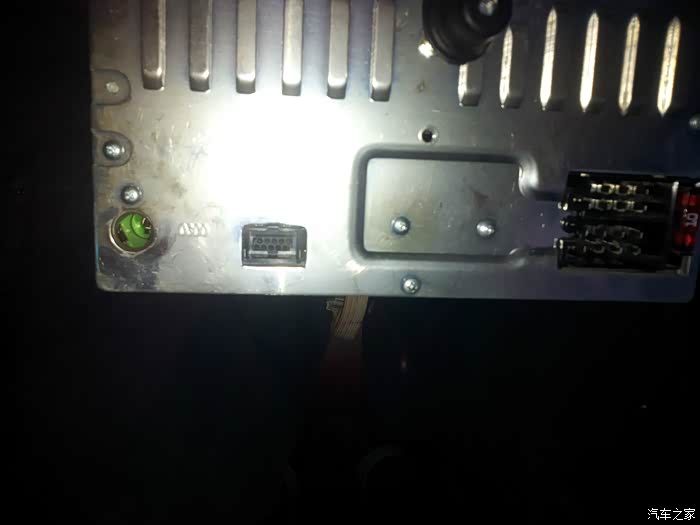

USB转换接口 我想是接到扶手箱那里的 不帅是不？后面还是挺新的！

这个应该是收音机信号输入接口 （我的五菱小面收音机信号差原因就从这里查吧，以后有空搞起）。

这是接后摄像头用的穿线位置要从右侧后车门底部拆开门边套那里用铁条穿入到此地中转！

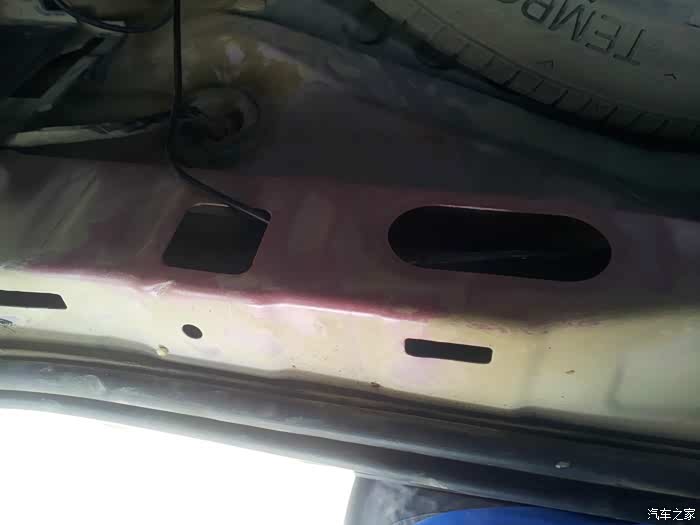

这里再次中转 下一次中转时把手给搞的见红了 记忆深刻！

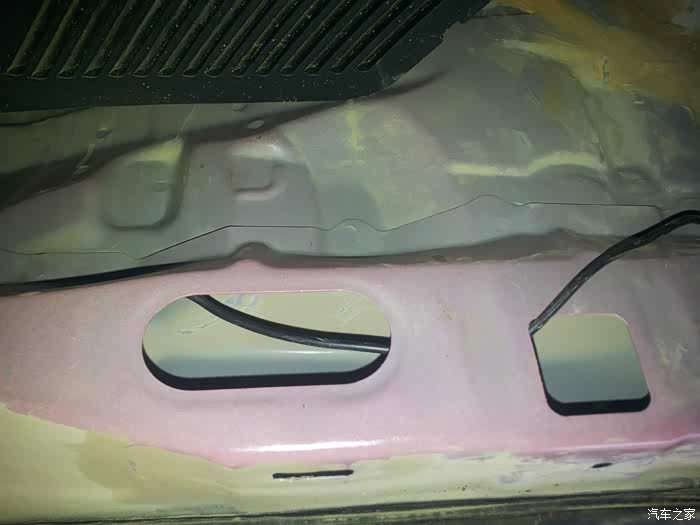

穿过来了！

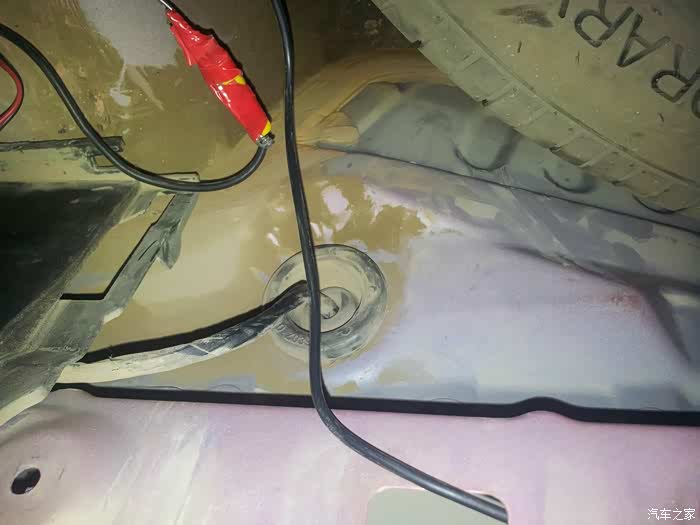

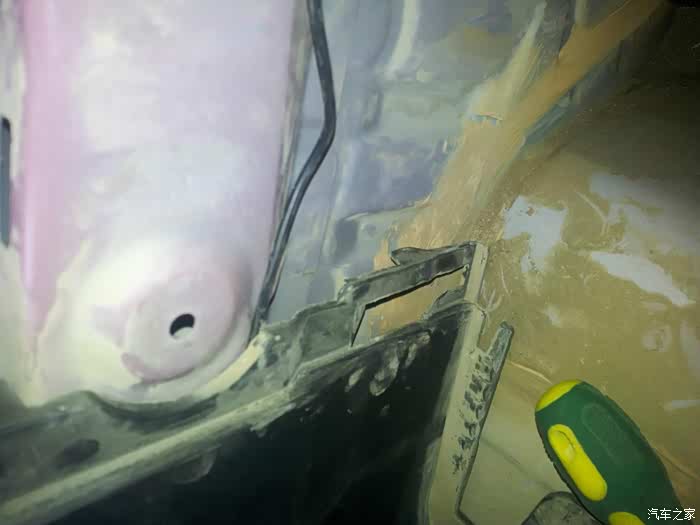

尾门这里防止线无法固定造成磨损从这些小空空里穿过去再用胶带保护一下！

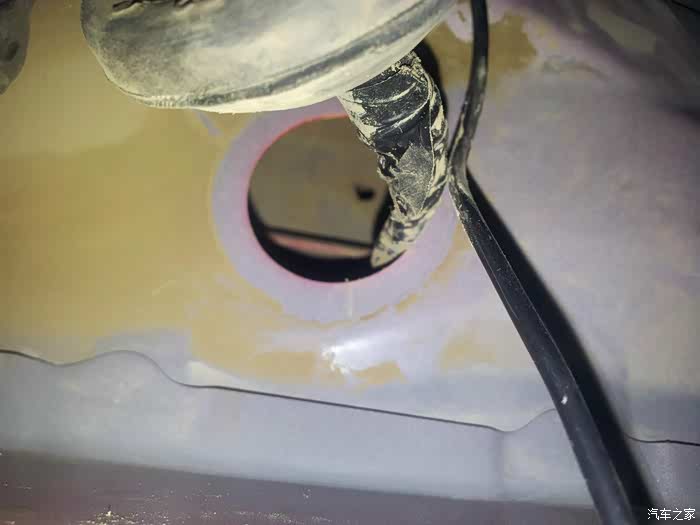

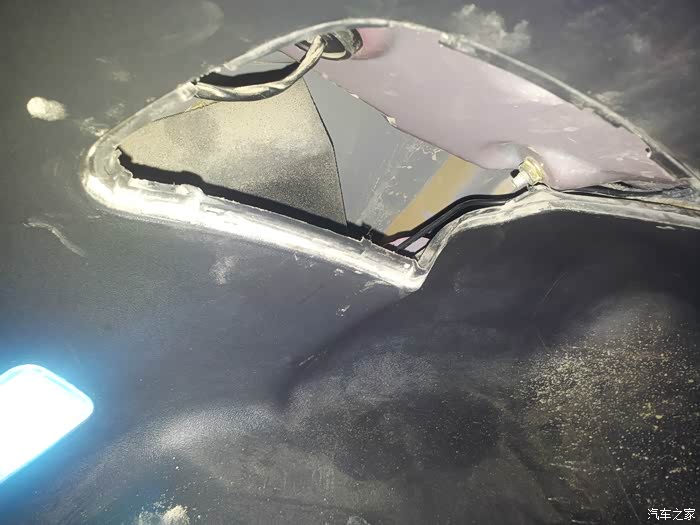

这是个关键地方 我的目的是提醒大伙尽量从下部的皮套内穿出 不要钻孔啥的 以后车要涉水这地方是个隐患

视频信号线用防水胶布固定处理 防水 不易松动！

倒车灯换成LED的

后摄像头的穿出位置当时正在思考得从皮套中间穿过！

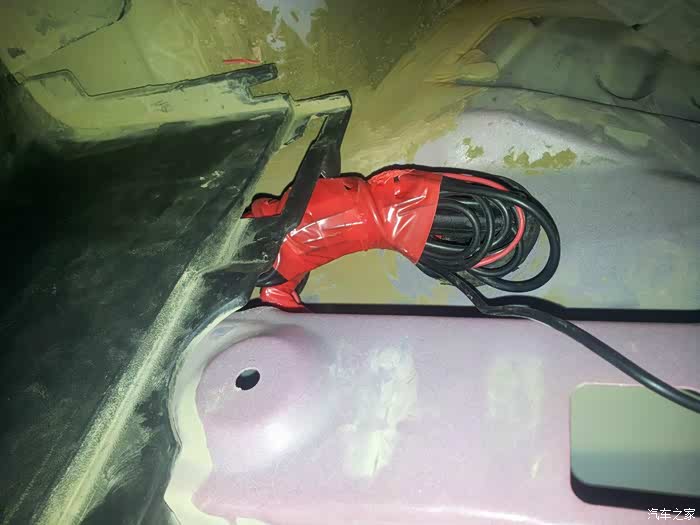

剩余多余的线用胶布扎起来 固定好

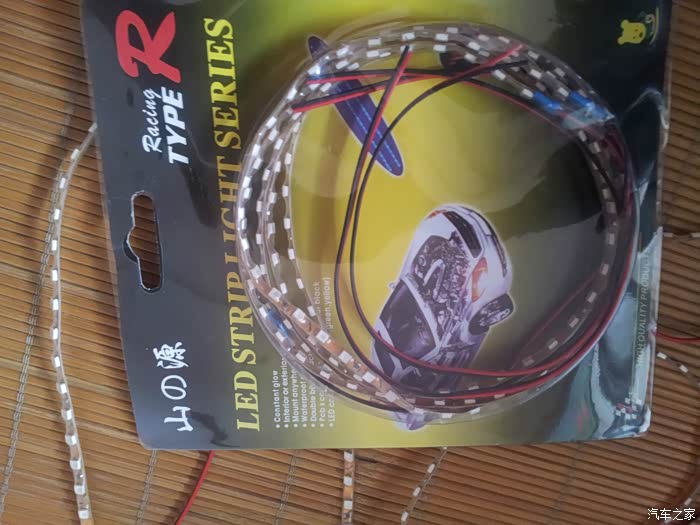

准备搞灯眉的，直到现在也没搞 主要是没相中，
