比亚迪新唐充电桩刷卡改造，已经测试成功，持续更新中

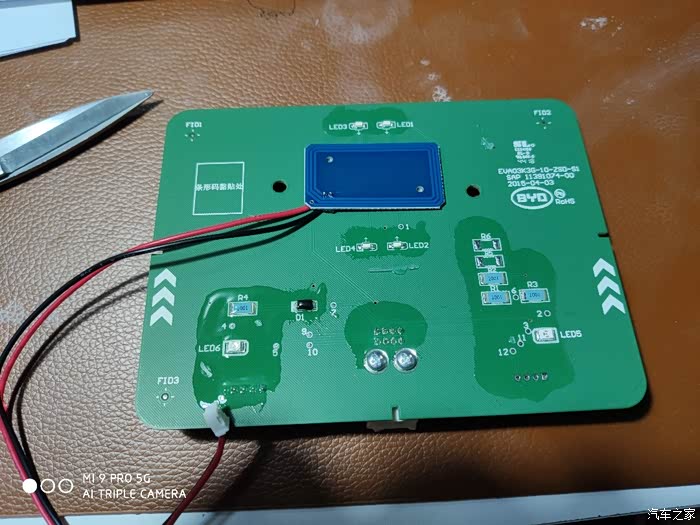

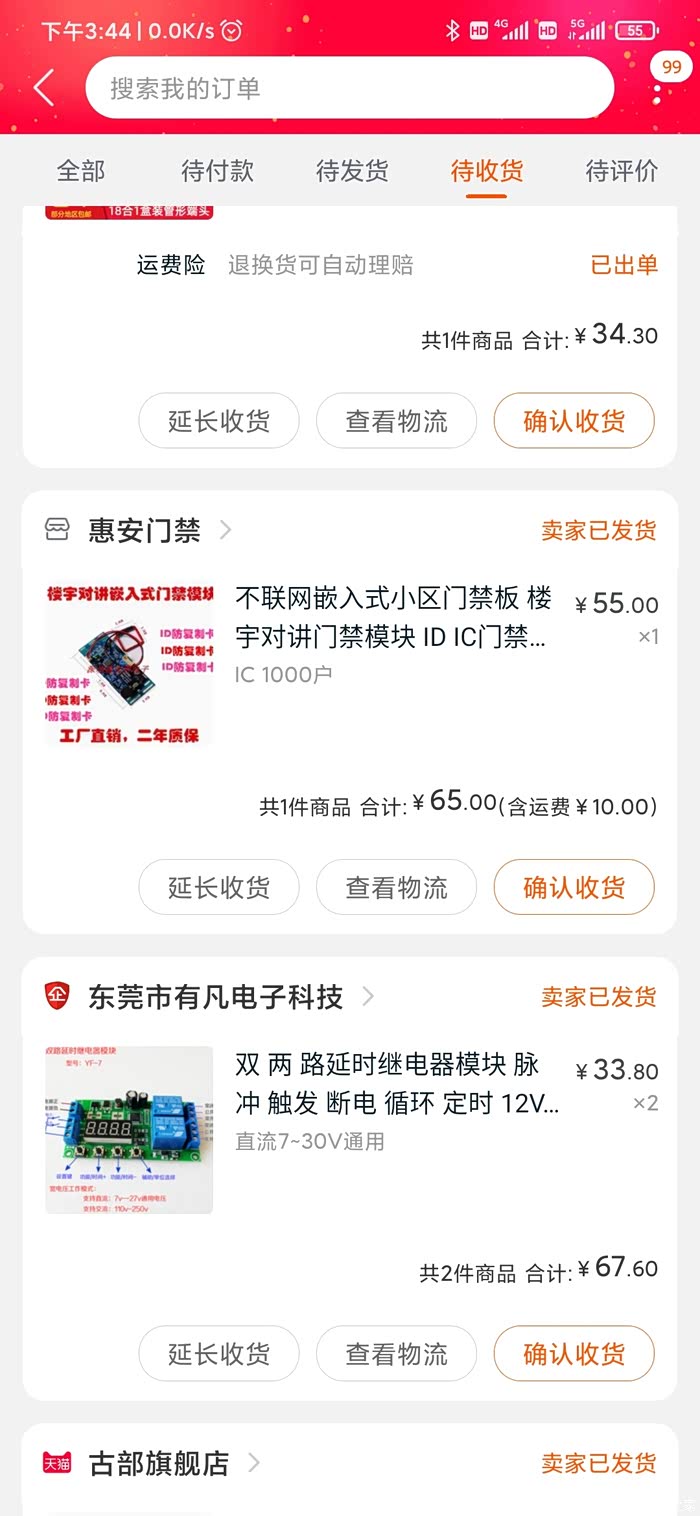

新买二代唐DM，小区不给放箱子，只能裸装，而且可以随便进出，别的品牌都有刷卡功能裸装没问题，比亚迪这个太简陋了。思来想去还是加个刷卡功能吧。打算用CP线的通断来控制充电与否。今天验证过单独断开cp线车子和充电桩都不抱错误，并且无220V输出。应该可以成功改装刷卡功能。初步方案用延时模块加上刷卡模块来控制。并且只需刷卡一次，直到拔充电枪之间cp线不会断开

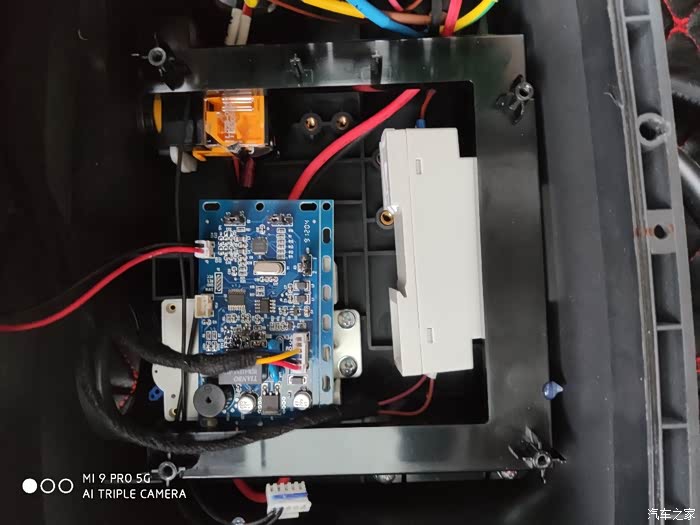

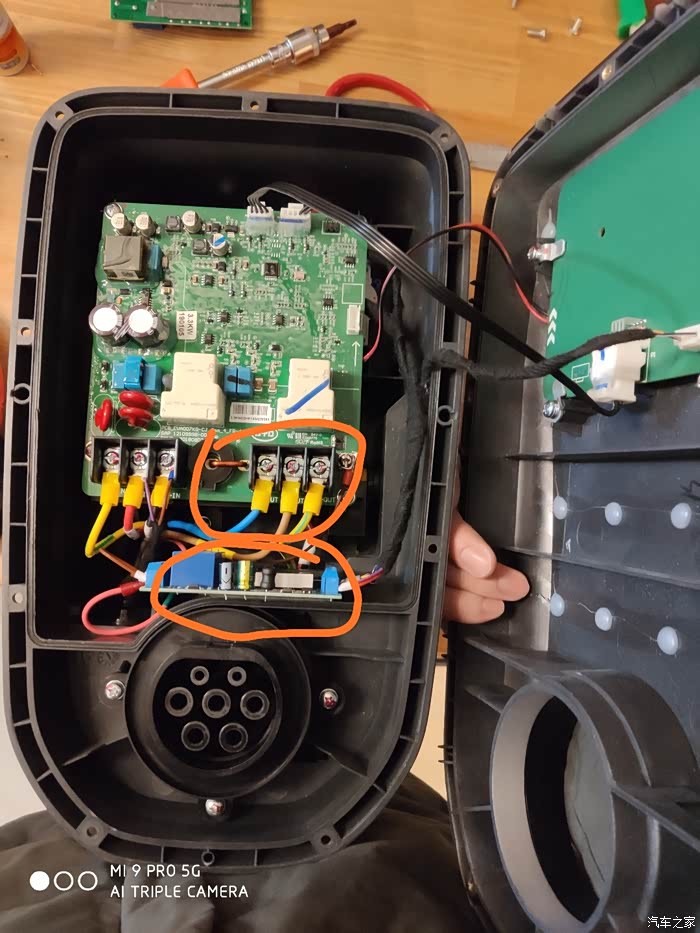

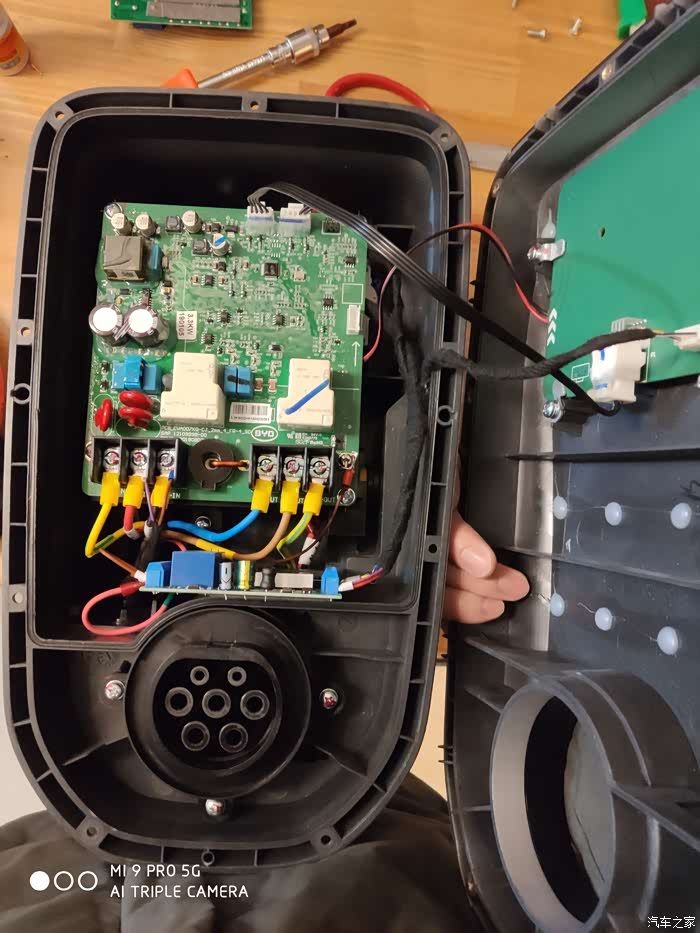

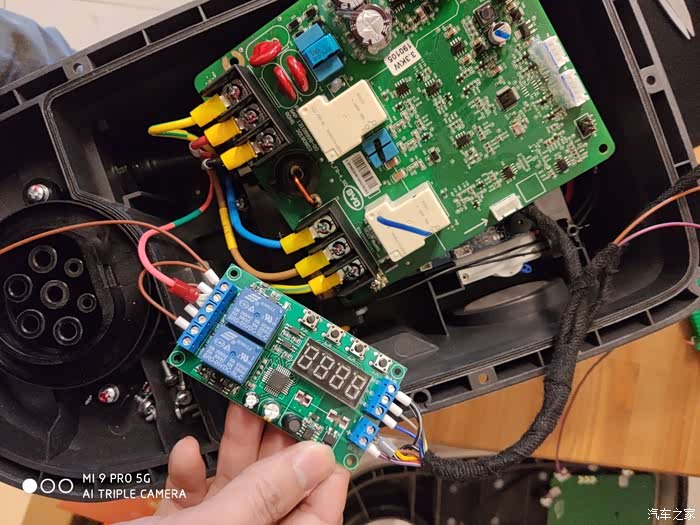

模块全部安装完毕，设置好延时继电器，充电逻辑是：刷卡-3分钟内插枪-充电-拔枪-结束充电（其中刷卡和插枪顺序是可以随意的，只要3分钟内完成就可以；充电途中拔枪后10秒内插回无需重新刷卡，超过10秒需要重新刷卡）。
上电试机结果发现充电状态绿灯也是常亮，并且充电只能维持3分钟，，怎么回事，监测绿灯的一路继电器没动作，并且还反向给绿灯供电了。查看模块说明后才发现我买的模块是低电平触发，不带光耦，信号引脚始终有5v电压。

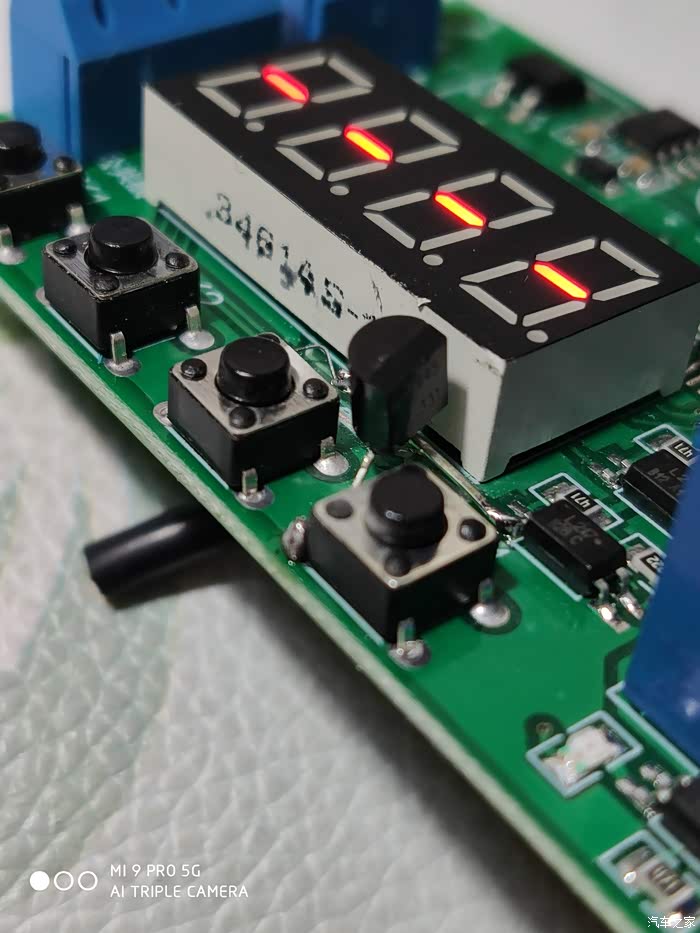

好吧那我就加个光耦吧，结果翻箱倒柜没找到，只找到三极管，凑合着用吧

结果试机后一股焦臭味，回家拆开发现三极管已经***。还好别的东西没事。应该是离充电枪的接线太近了

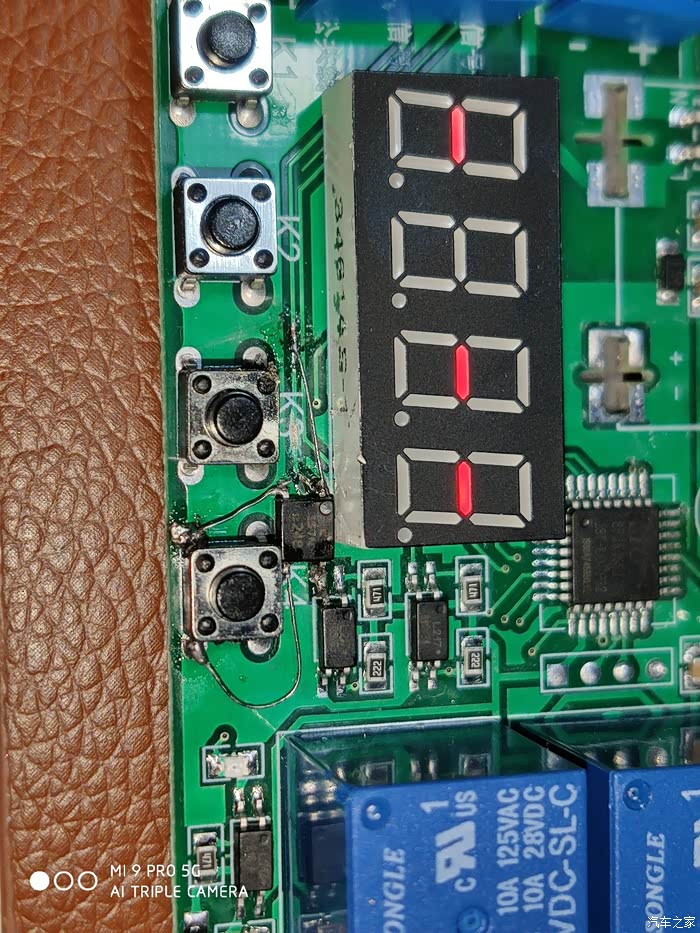

好吧，只能换成光耦了

换成光耦不充电测试完全正常。
现在太晚了，明天再上车测试吧
