17景逸X5安装大屏导航后视镜折叠 360全景记录仪作业及使用感受

导航安装过程

划重点导航购买费用1080 TB 论坛规矩不发链接自行TB搜索哈！

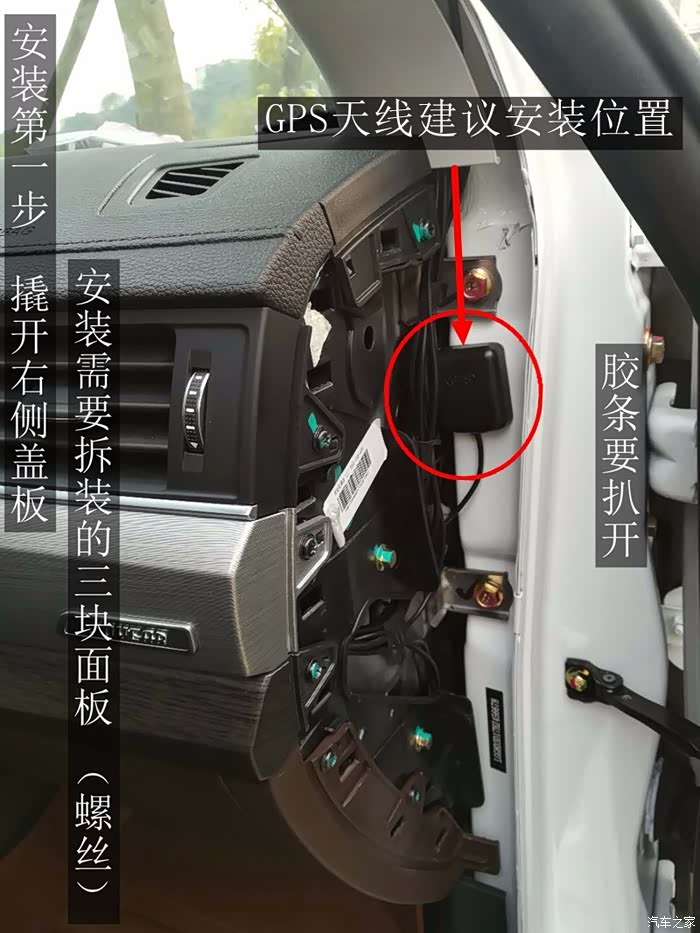

注意照片上是车的右边副驾但是我车安装有360 以及安卓的USB记录仪当时的安装走线全部是走的右边用了一段时间有GPS信号干扰的情况！（也就是半天搜不到星）最终解决办法是把GPS天线安装到左边同样位置完美解决基本上感觉不到搜星有延迟！有类似情况的车友可以参考下！

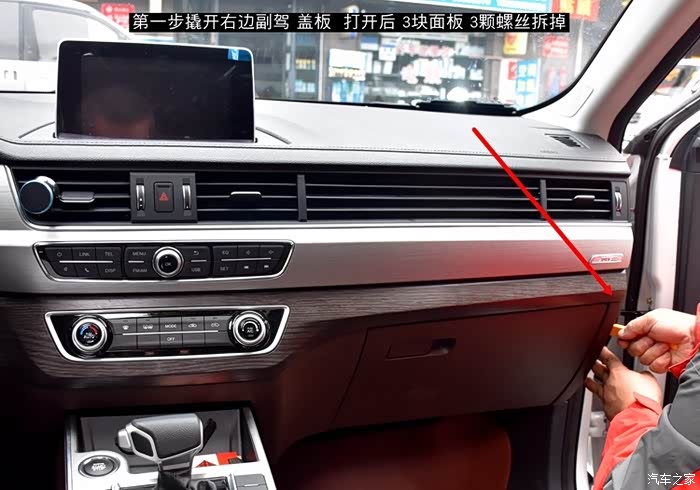

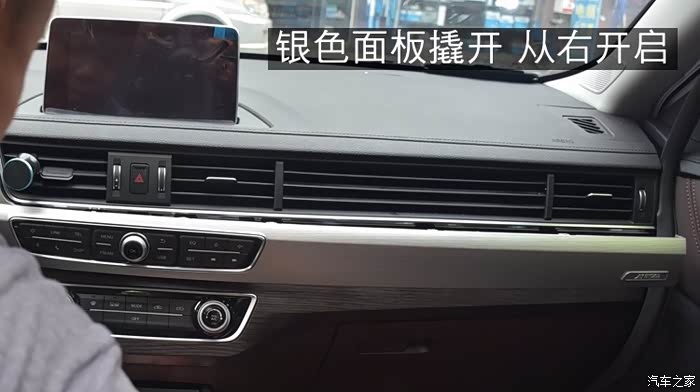

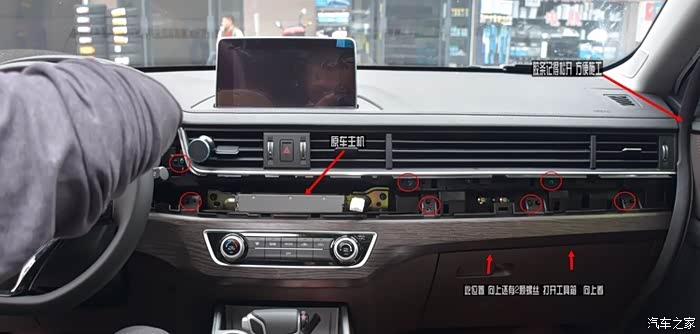

注意卡扣胆大心细舍得下手拆装就没什么问题安装回去的时候对准卡子直接拍就行了

拆开也就不说了剩下的也就是原车主机和屏幕拆掉换上新机插头对插也就搞定了

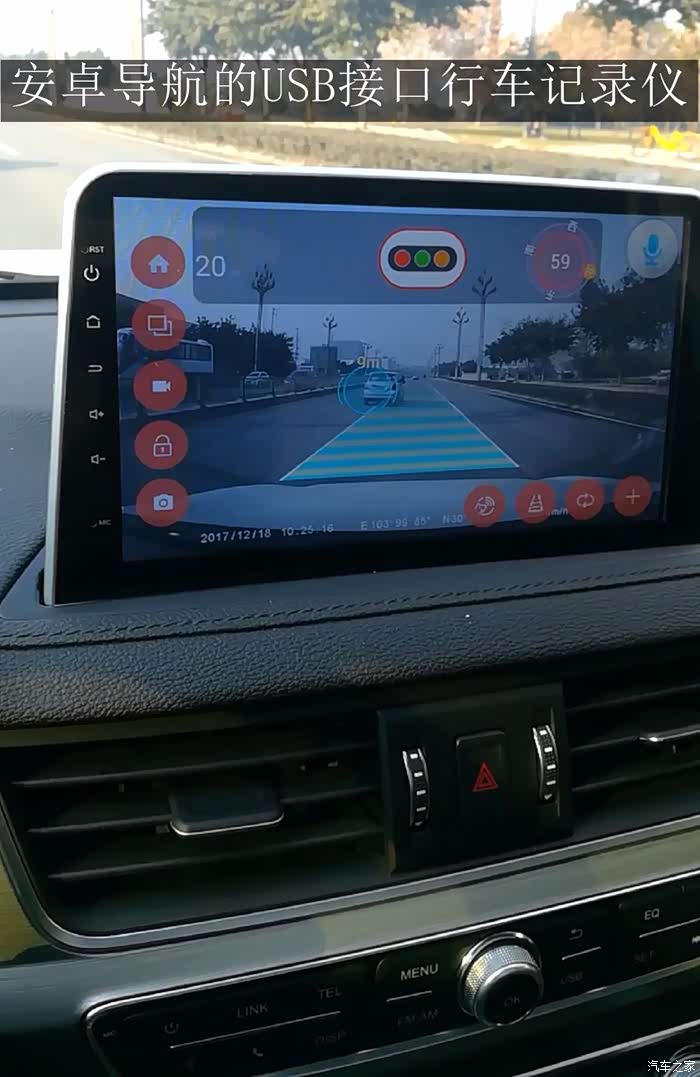

这是安装导航的时候加装的 USB接口的行车记录仪可玩性强前后双录可以切换前后镜头可以画中画小窗口显示可以录音带ADAS （意思是轨迹偏离前车碰撞预警前车起步提醒（堵车有用）带电子狗新鲜感过了就觉得轨迹偏离电子狗比较烦了城市里一般关闭了的跑长途还是有用如果知道后边要装360全景也就不会加装这个记录仪差不多300 但是360全景的录像是不能录音的！

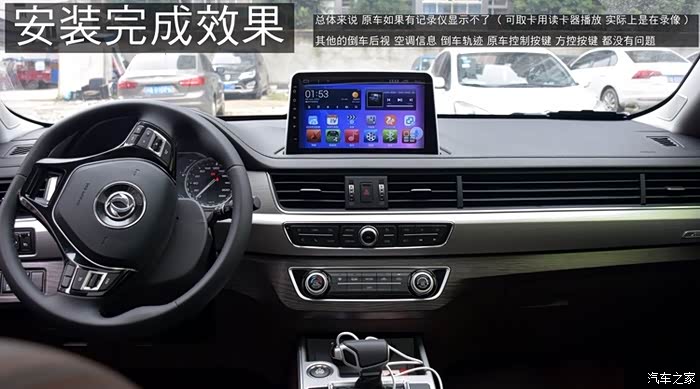

导航部分整体安装完成注意原车有记录仪的导航是不能直接显示的这问题无法解决毕竟原车的是CE系统而新机是安卓但是原车记录仪实际是可以使用的可以取卡在USB播放

另外原车的DISP键是变成黑屏播放了也就是晚上播放音乐屏幕不开

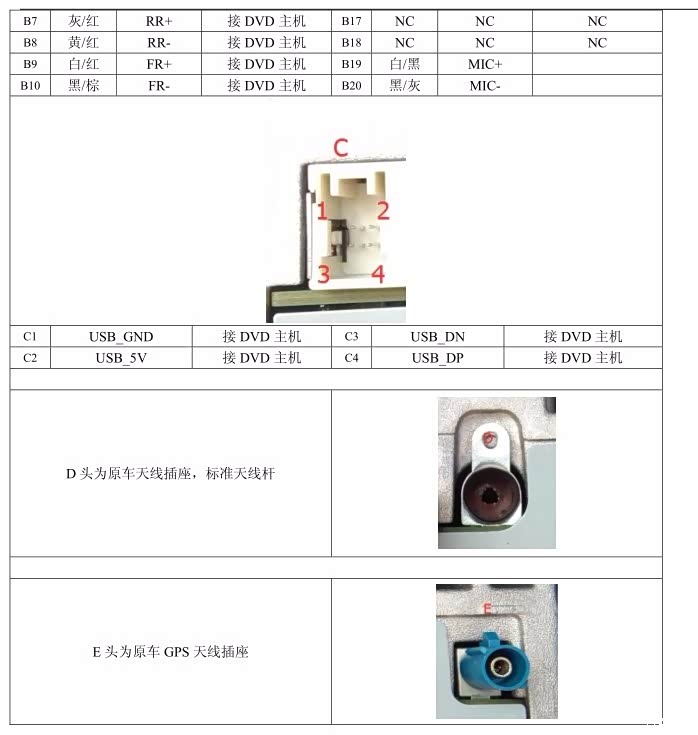

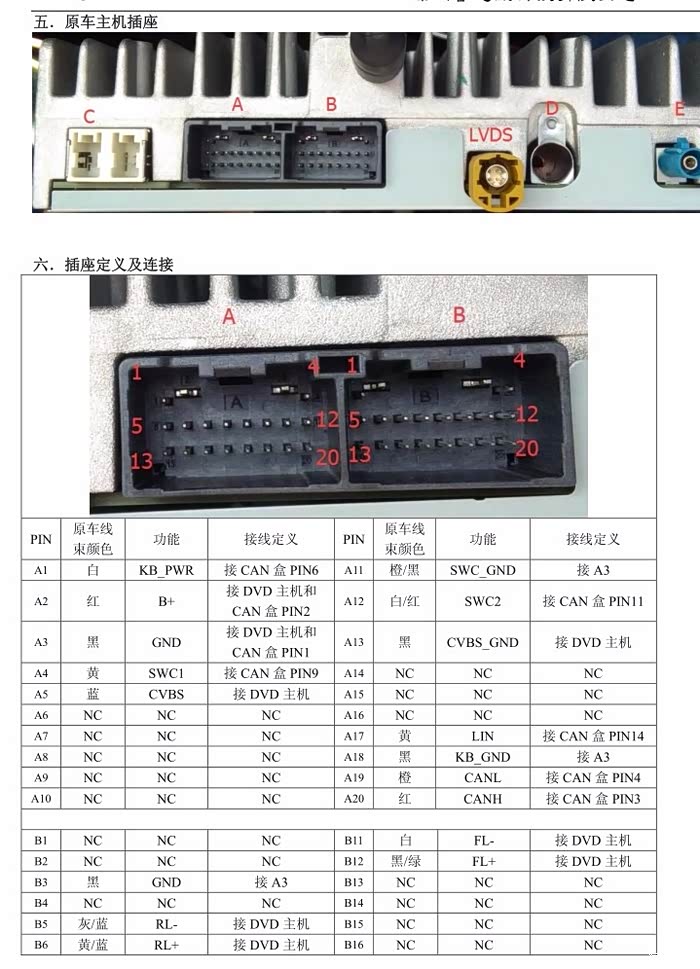

这是原车主机接线图费老大劲找来给需要加功放改喇叭的车友参考

后视镜折叠安装

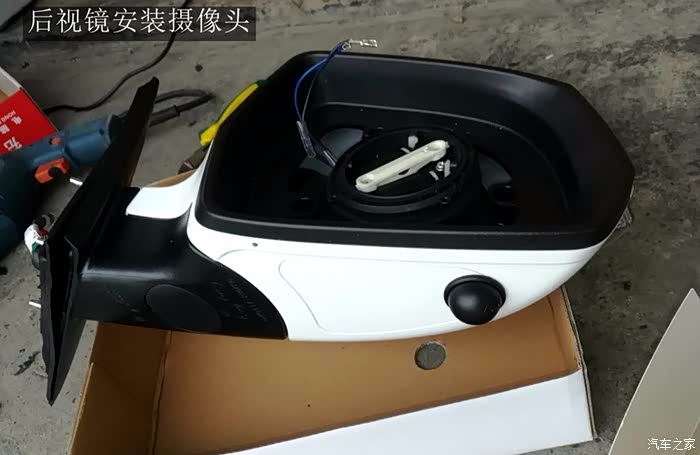

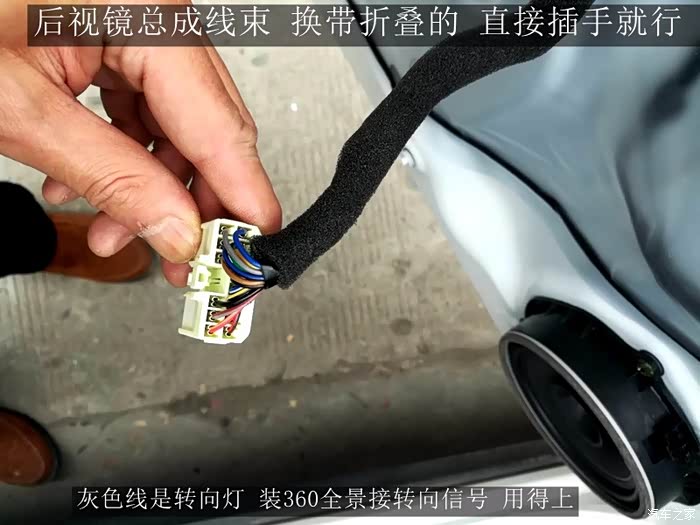

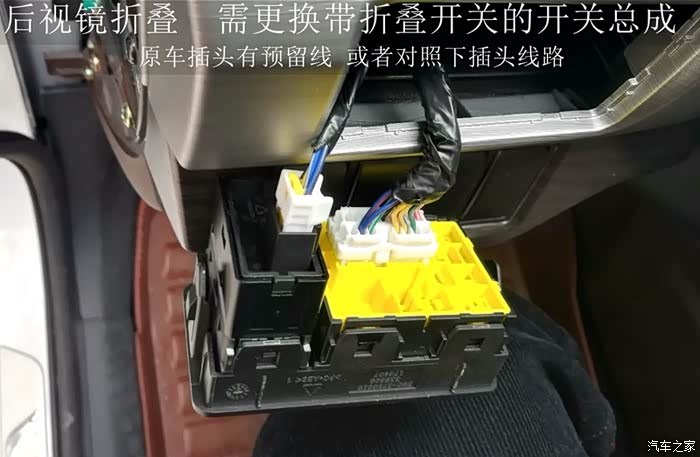

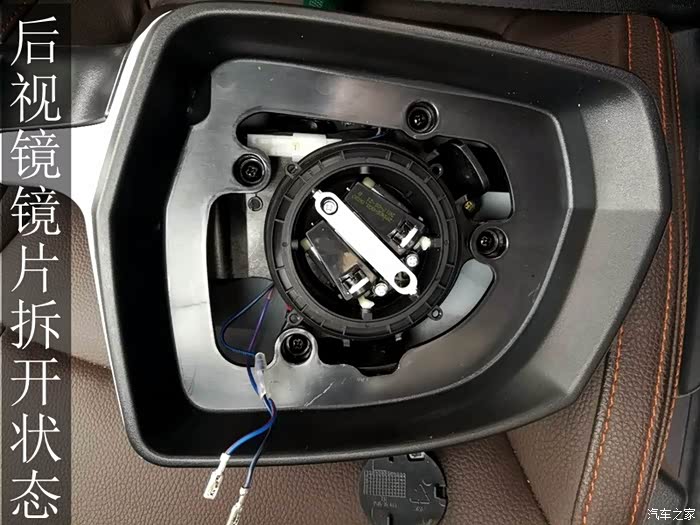

后视镜电动折叠安装过程图片拍得少总得来说不用改动什么主要是拆装问题插头对插但是这个安装后也无法实现锁车自动折叠后期我是加装了OBD控制器才实现忘了拍照就插OBD接口和后视镜开关就行了不用改线这些！

划重点电动后视镜折叠购买费用一对后视镜+开关一套大概750 OBD控制器 200 老规矩自己搜索我只是给个参考说不定现在价格更低了！

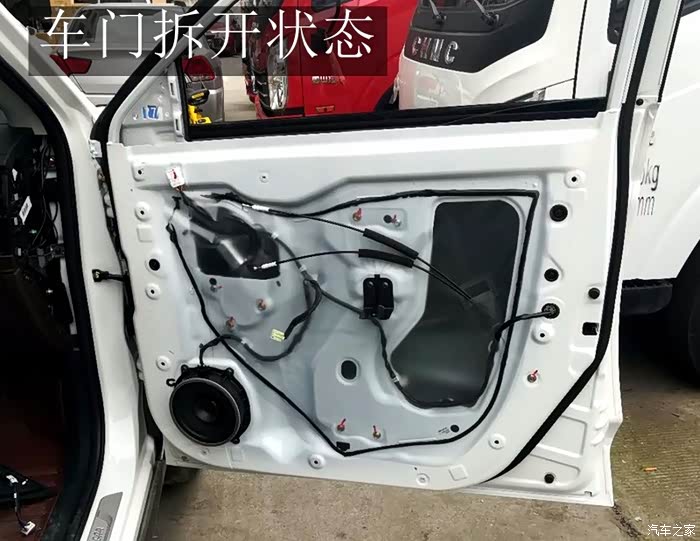

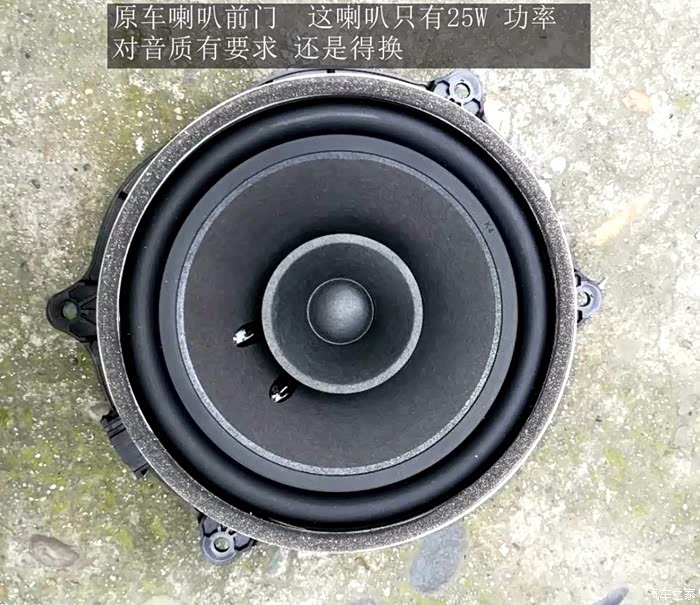

车门打开这车的隔音用料普通也就一张塑料布而已做隔音以前的旧车做过止震垫还是有分量起码整车多50KG 增加油耗这车也就不考虑隔音问题了！原车喇叭只有25W 很轻我是木耳朵听不出来好坏喇叭也就不去动了对音质有要求的车友可以考虑更换有提升空间

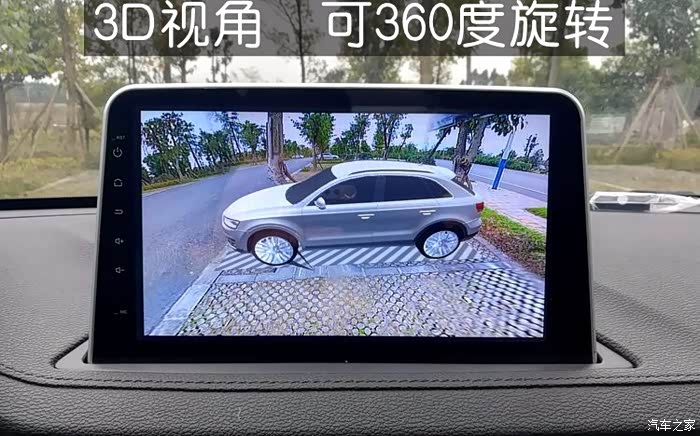

3D无光版的360全景安装

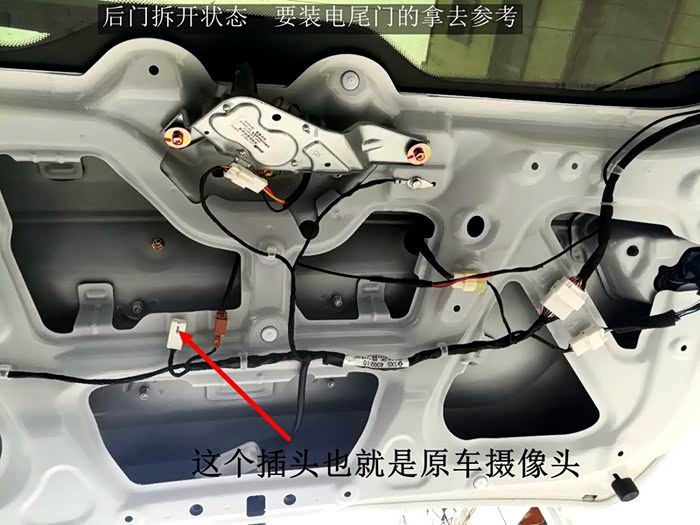

360全景安装说实话很麻烦起码搞了半天拆左右车门  已经后门装饰板最后调试一共花了半天时间

   注意安装360全景原车的倒车后视和倒车轨迹是没有的倒车轨迹问题  据说是要等以后升级可以实现     其实现在14款的都支持轨迹和免接线    但是17款还不能

   不管360还是左右盲区  安装都得接线   全景主机得接电源  再比如说转向灯信号控制  这是必然的  所以新车强迫症的就不要考虑了！

      划重点 360全景安装   建议是安装导航后安装  如果原车屏  得加解码器成本多200  （主要问题是原车线得断线接线）原车的原车倒车线和轨迹线还取消不掉影响使用体验

   费用我买的3D版  费用2000   如果购买老款2D版费用会低得多估计1500左右  360全景  主要是人工费贵

后期有看到车友  安装左右盲区监控     也就是打转向灯可以看到前轮  其实也还是不错费用相对来说低些  产品估计300多其他也就是人工费了

图片已删除

这张图片是360全景录像截图 1980分辨率因为要发帖缩小到900像素
记录仪录制画面分为前后左右4路录像这也就没用任何盲区了对碰瓷之类的事特别有用！

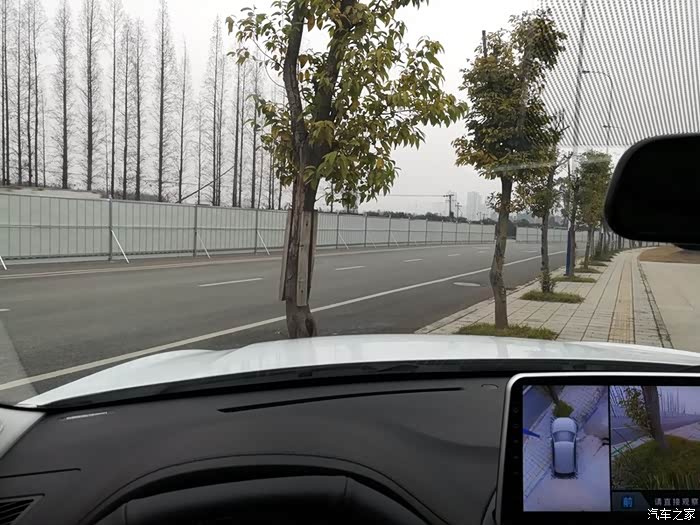

360全景驾驶员视角离树距离大车我是判断不准个人觉得这东西确实很实用不管是新手还是老司机！推荐

此是车辆距树实际距离

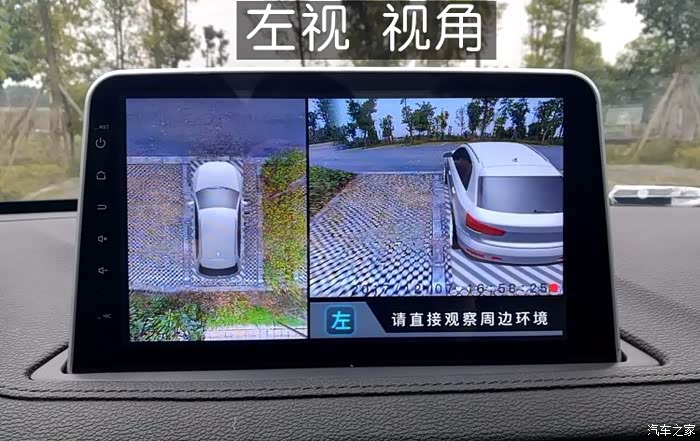

这是在大屏导航上显示可以看到左边小窗比较直接显示出车辆前后左右距离参照地面铺装地砖基本上没有什么畸变！

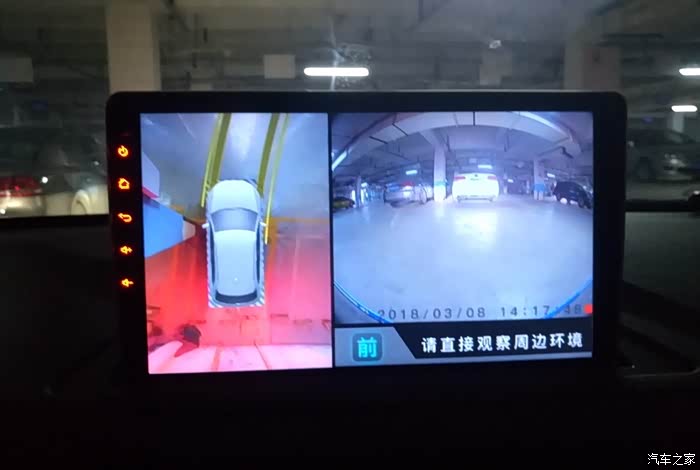

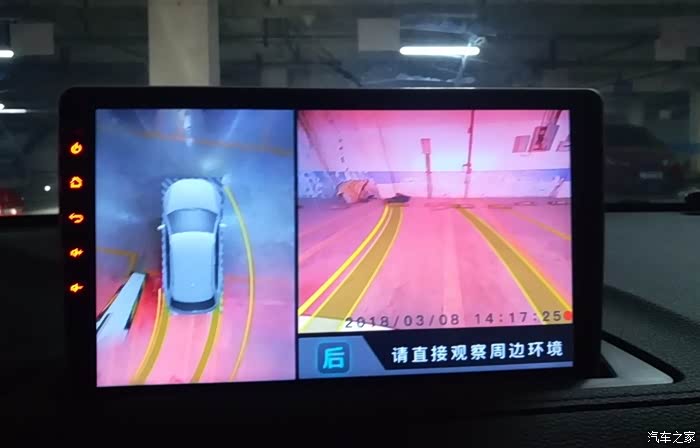

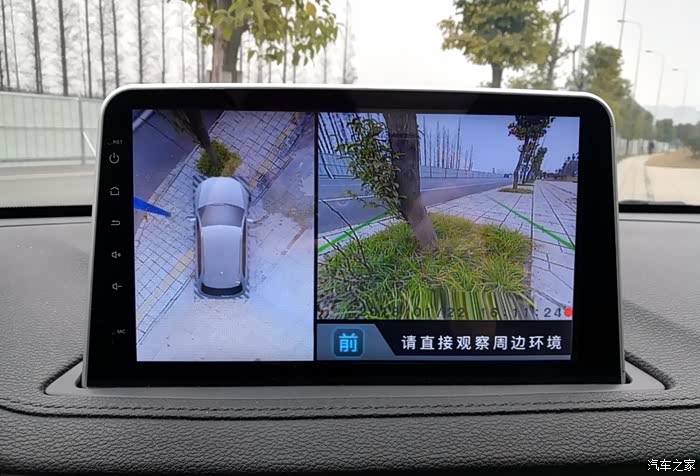

360全景实现了四轮轨迹

360全景安装了好几个月了！当时刚安装的时候无法实现倒车轨迹安装师傅也说轨迹没什么用始终是个缺憾！当时查厂家支持列表显示支持14款景逸X5 没有17款的选项！所以也就只能寄希望于厂家以后升级了
今天 3月8日了闲着没事调试360 进入设置选择14款X5的选项突然可以选了！然后久违的轨迹出来了！嘿嘿！（到现在还是没搞明白到底是为什么！一个可能17款和14款数据是一样当时没有设置对第二个可能是经过几个月全景主机读取原车OBD数据学习结果具体原因不得而知）有机会再问下工厂！（当时安装的时候问工厂说是不支持）
