手把手教你怎么安装东风风神迎宾灯，已更新至氛围灯

想安装风神的镭射车标迎宾灯是我提议的，但是由于没有合适的东风风神专用的车标，所以要开模定做，商家提出要有一千多元的商标图案模具费，并且至少要30台起订，所以一直无法做成，小折腾没有必要浪费这么多钱。无奈这个车标迎宾灯相当的诱惑，不断被车友强烈要求和催促，只好想办法先解决一下电路和接线问题。

有图有真相，先来一张另类的大鹏展翅。


先来看看电路图，经过研究，发现迎宾灯的所有的接线都可以在门上解决，不用从中控牵线，这就省了很多事情，使迎宾灯的接线方案变得非常简单了。可以做到接线简单，用的材料少，而且可以实现拔钥匙以后，即使不关门，迎宾灯延时1分钟后自动断电，以节省电源，避免忘记关门带来的不必要的麻烦。

迎宾灯的接线电路图如下，看不懂的同学请谨慎模仿，以免带来不必要的损失。原理是从开窗机构的棕色的电源线取电，通过LED灯接入门锁的开门电路黄色线的开关上，以实现开门的亮灯控制。由于LED灯耗电很少，所以这个相当于一个开门的指示灯，使用起来安全可靠，也不影响原车原有的其他功能。

由于没有办法买到东风风神镭射车标迎宾灯，所以先用LED灯条代替，等有了专用的镭射迎宾灯再换回来。

这是滴胶防水型的超亮LED灯条，价格是普通灯条的三倍，已经具有了防水功能，还带有3M背胶和两个螺丝孔，普通的灯条都没有这些，导线的质量也特别好，而且被封装在透明的防水胶里面。安装和使用起来方便可靠。

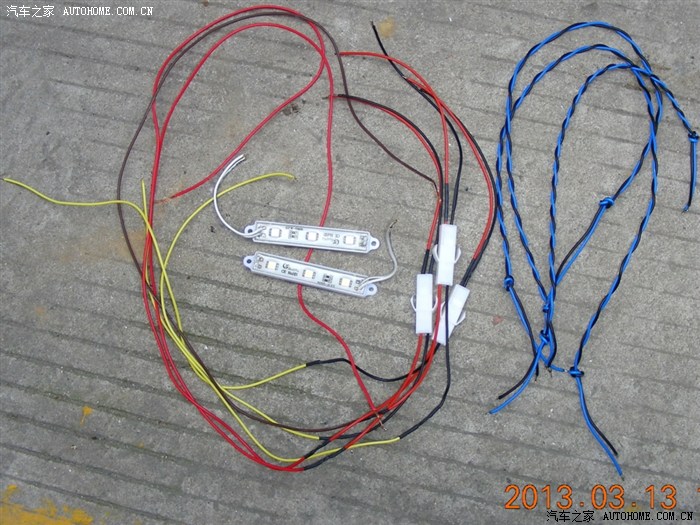

这是预先准备好的导线和连接插座。总的成本在50元左右。

装车利器，车载电烙铁和自制的照明灯。

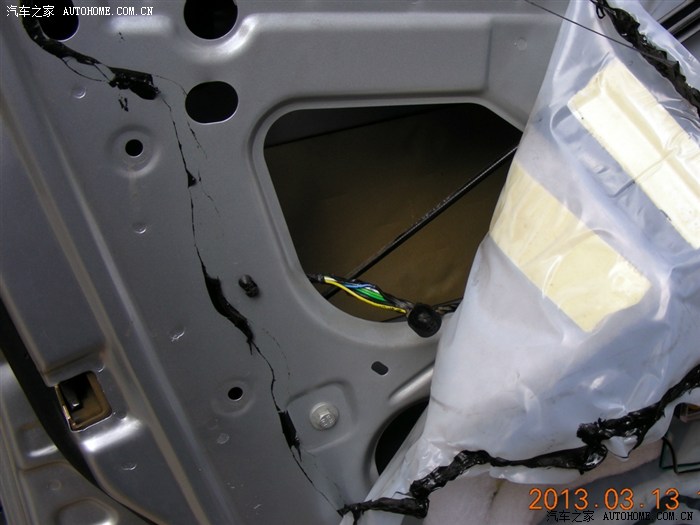

先从左后门做起，撕开车门上的防水膜，在车门锁附近找到门锁控制导线，拉出来，撕开保护层，找到黄色的开关控制线 ，把它拉出来。

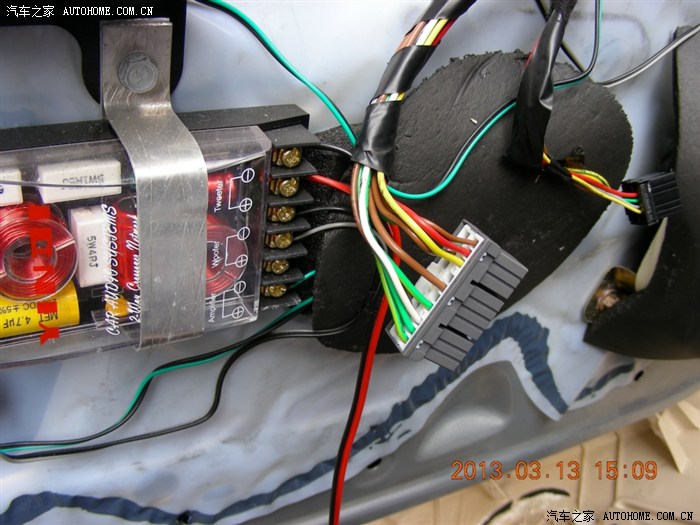

呵呵，门窗的开窗控制线就更简单了，就外露在门窗控制线插头上，棕色的那一根。

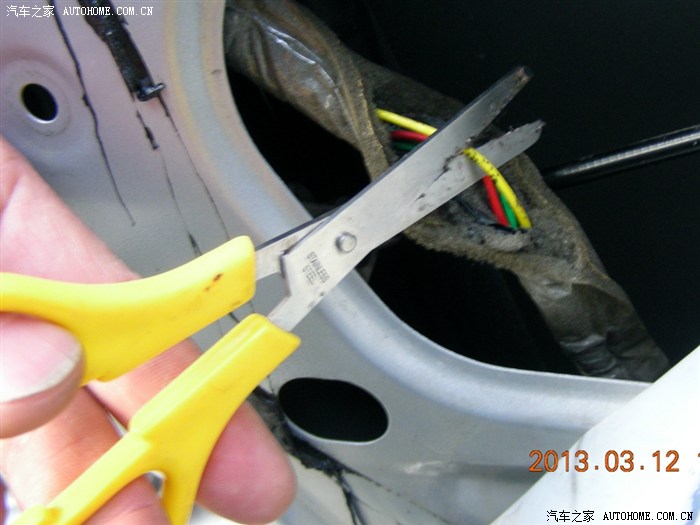

首先剪断黄色的开门开关控制线。

然后焊接上二极管，正极朝后，否则仪表盘上的开门指示灯就不亮了，我们加的迎宾灯，其实就是相当于并联在中控的开门指示灯上面的。

用取电卡子从棕色的开窗电源上取电就可以了，这样不用破线。

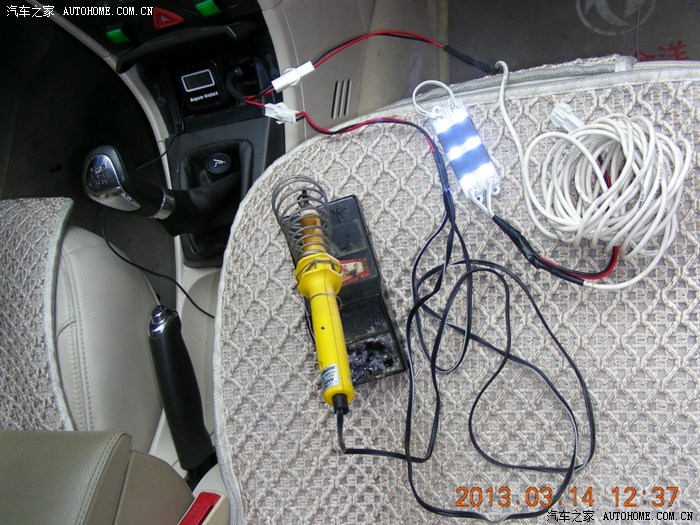

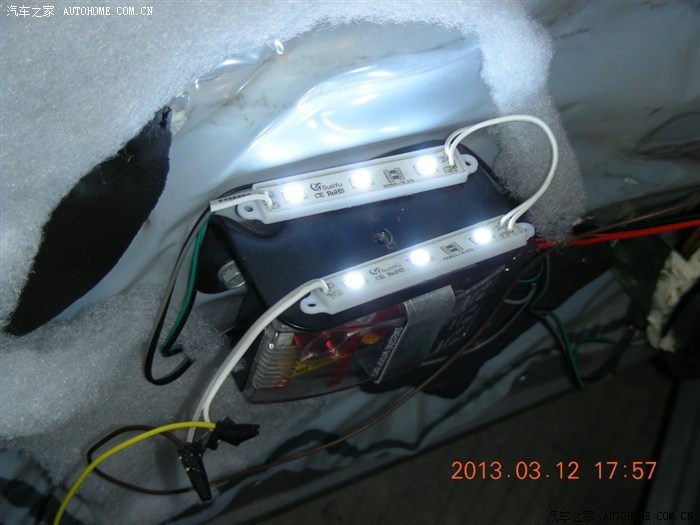

先试验点亮了两盏LED灯条，证明线路没有问题，关门即灭。

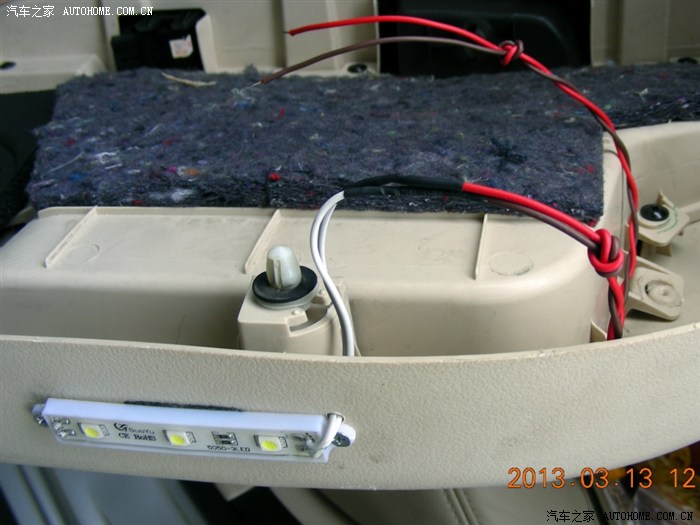

然后钻孔，在门板上安装灯条。

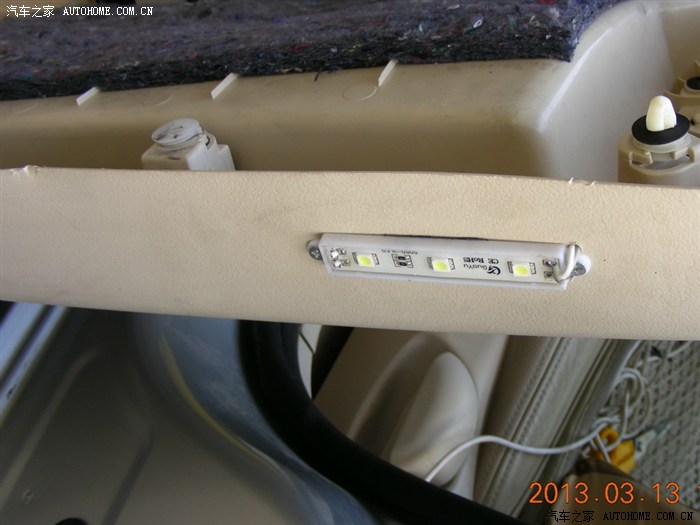

上图是安装底部的灯条，下图是安装后侧的灯条。

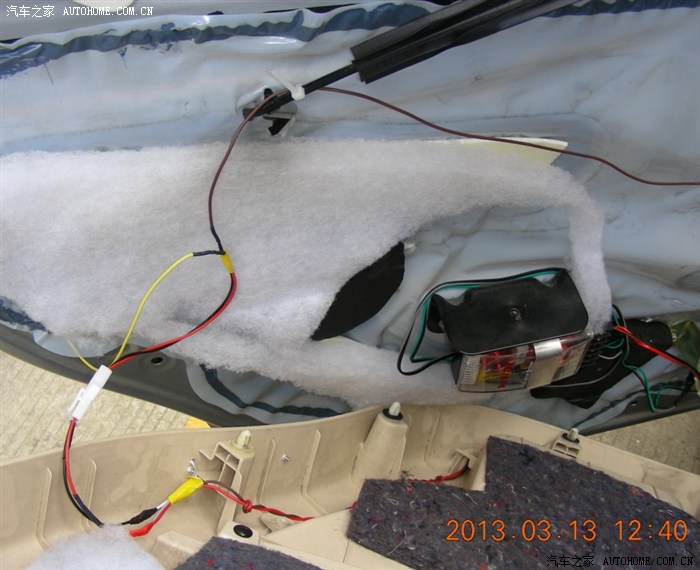

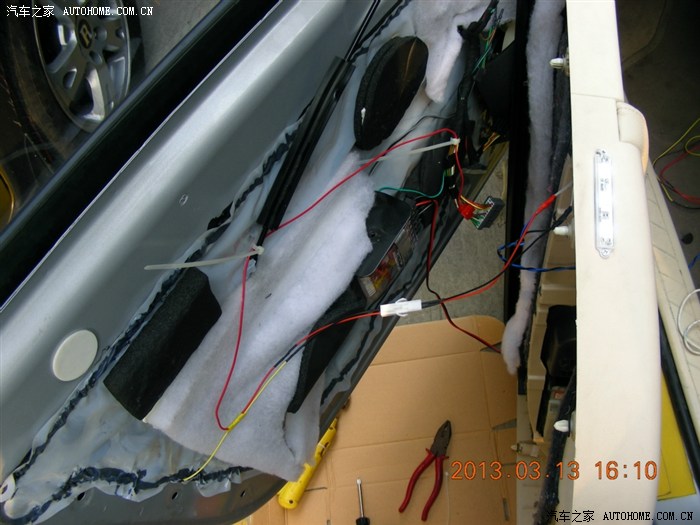

装好后连线。

每个门装两盏灯条。

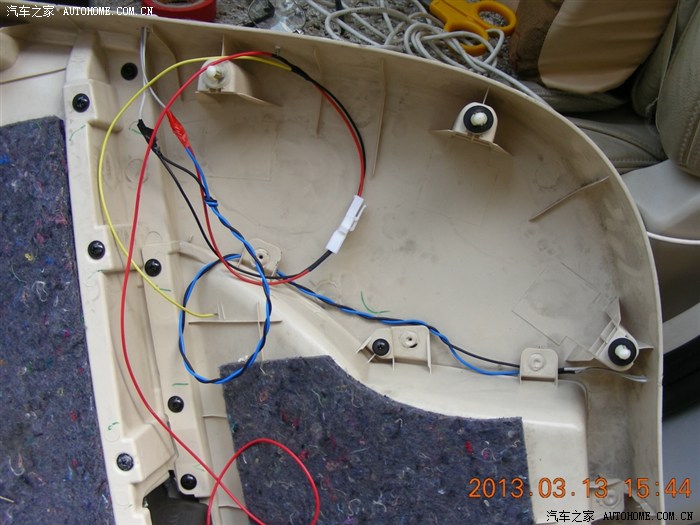

用导线连接起来。

每个门都要安装一个插头插座，使拆门板的时候可以电路分离。

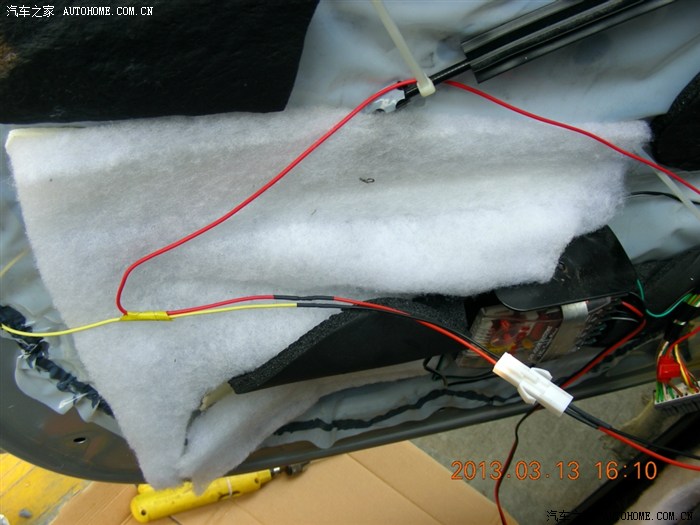

电线要用扎带固定好。

还是扎带固定。

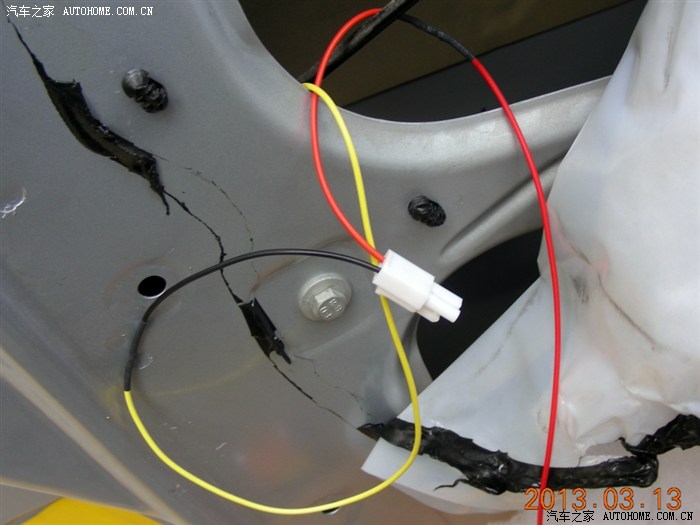

黄色线焊接好后要重新把防水膜封好，其实接线并不复杂。

工具。。。

然后把门板上的和门框上的插头插座连上，迎宾灯就亮了，

第一个门总算顺利完成。

接下来拆驾驶座边上的左前门，一看傻眼了，小小插头上居然有4根棕色的电线。

不知道我们要用的是那一根，差点晕倒。

休息一下，广告之后马上回来。

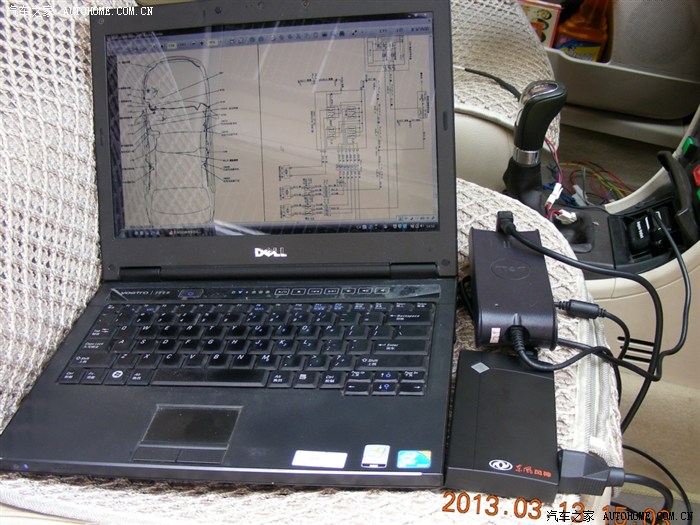

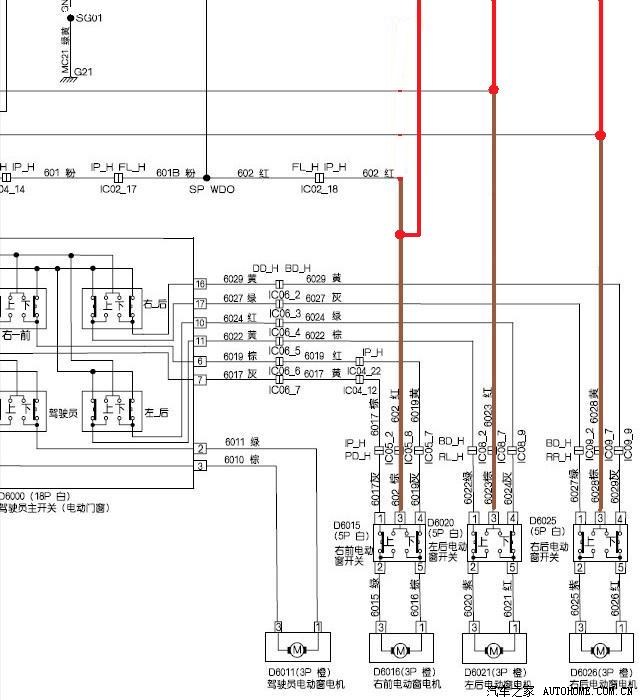

无奈之下，只好再次请教电路图，搬到车上一根一根地对。

怕电脑没有电了，只好用上了东风风神的原厂电源逆变器，效果很不错，非常小巧可爱。

接着再找车门开关控制线路，撕开防水膜，非常难撕啊，大家要特别小心，慢慢来。

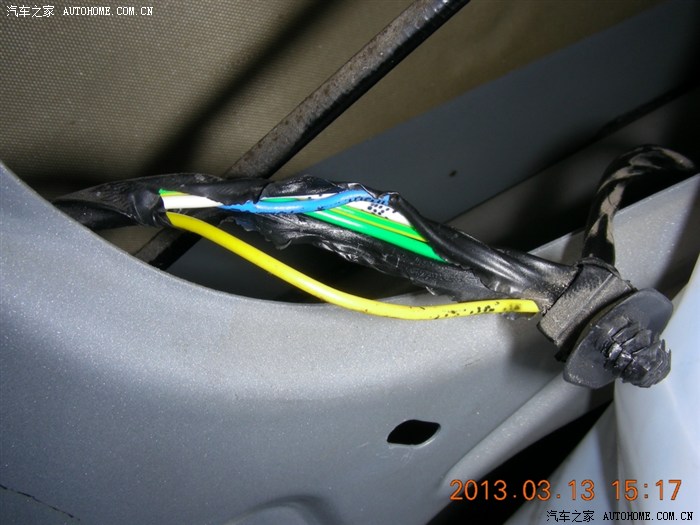

线束上有一个卡子，要捅开后才能把电线拉出来。

拉出黄色的线剪断，并且剥去一段塑料皮。

钻孔安装防水灯条。

灯条接线。。

这个是底部额灯条

两盏灯条安装完毕

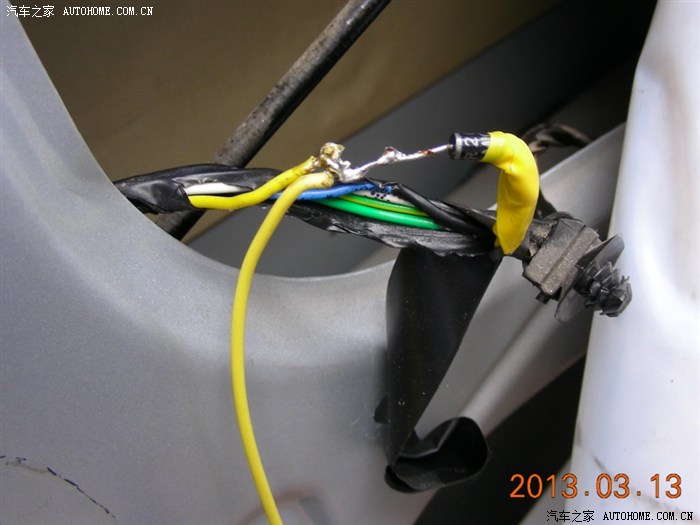

焊接二极管，其隔离作用，这个很重要，否则开一个门，所有的迎宾灯都会同时亮起来。

裸露的线用胶布包好

LED灯的负极就接这个黄色的线。

焊好后整个再包好

然后把电线再还原回去，装好线扣。

LED的正极就接这个13脚的棕色线上，并且用扎带固定。

正极线再用扎带固定一下。

然后把两边的插头插座接上，算是做好了。

结果杯具发生了，LED灯居然不亮，检查后发现临时买来的插头插座质量太差了，接触不良还没有办法修复，只好放弃，继续到电子城采购配件。于是乎又买到了以下质量更好的配件

重新连线。

因为多方折腾，天色已晚，又下起了中雨，只好停工。

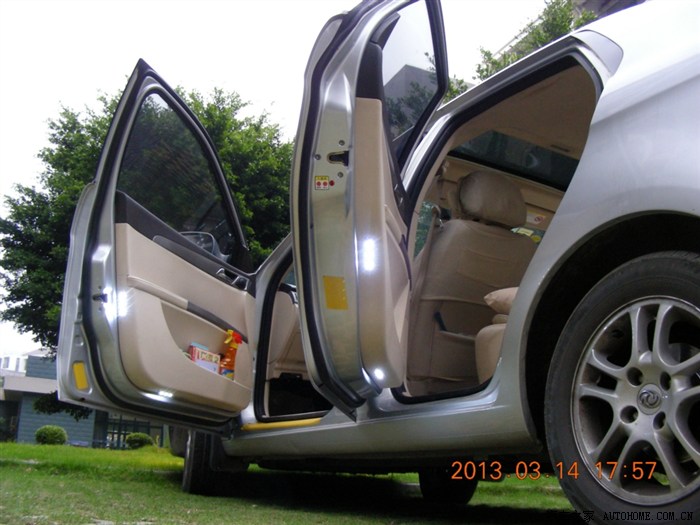

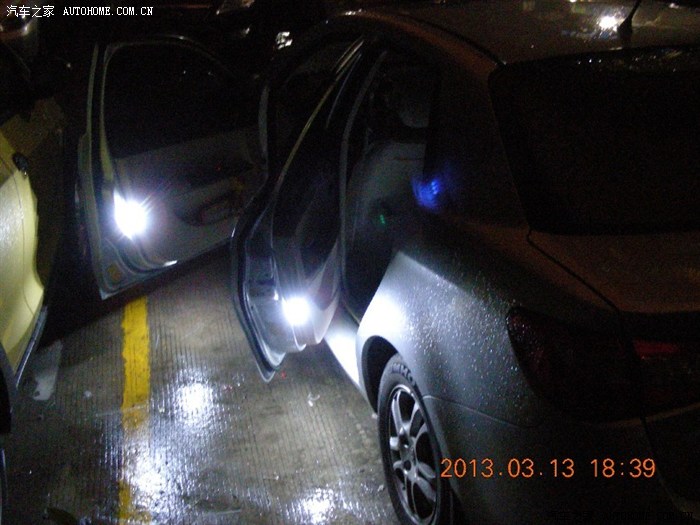

先上一张效果图。

地灯的照明效果还是很不错的，以后晚上停车绝对不会踩到水沟里了。向后的照明灯也非常亮，开门时完全可以提示后面的司机和行人。

接下来更杯具的事情发生了，由于多方面折腾，忘记了启动发动机，用电时间太长，电瓶已经严重亏电，发动机启动不起来了。只好请求保险公司救援，在此对保险公司表示衷心的感谢。
