逍客CD倒车可视，自加装USB，隐藏秘密菜单剖析全攻略

  事情缘由上个月的某天，可能之前停车熄火忘了关闭收音机（忍受了两年之久的草纸收音机）。启动车子，嗞的一声收音机不工作，内心一阵狂喜。本考虑装导航一体机，也就千把块的事情，面板显档次。但是音质真的不敢恭维，几个朋友装了后都抱怨没有原车CD音质好，有个老友去年买了锋范，三月份装了飞哥导航一体机，一直埋怨音质差，只是多了倒车可视（就强忍的听着）。而且平时很少用导航，也更不可能在车上看电影，最主要之前我买了个便携式导航，一直用得很好，所以果断打消装导航一体机念头。

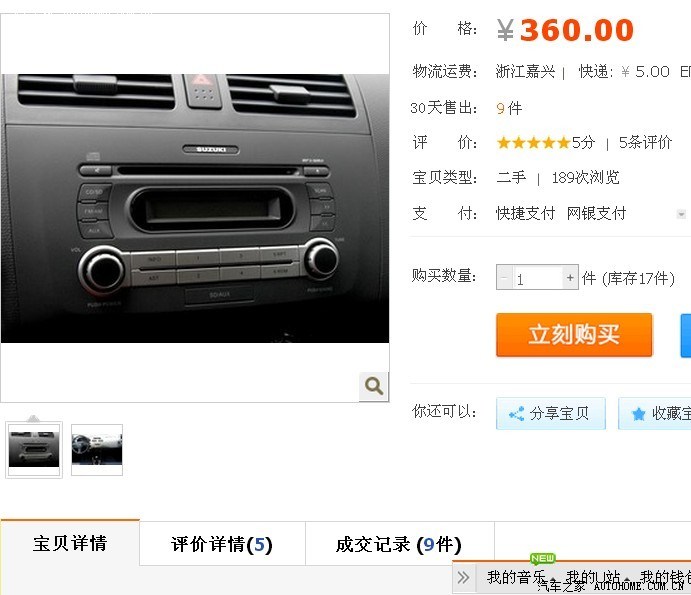

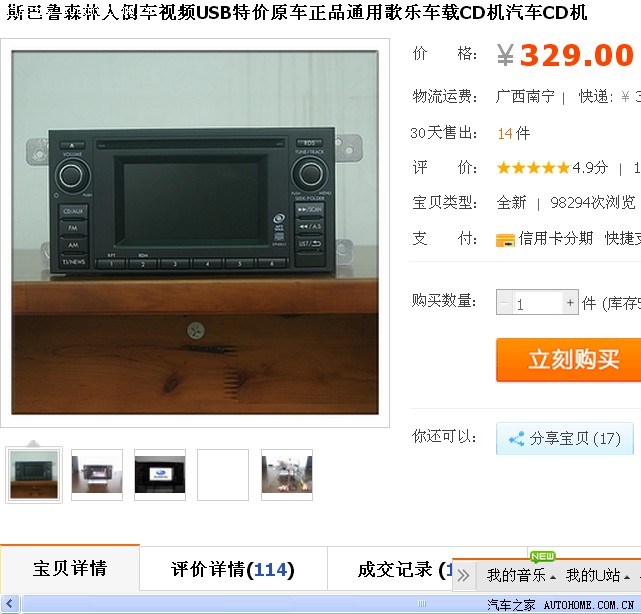

  刚开始，在网上找了原厂11款CD和扫把佬CD。也发了帖子。

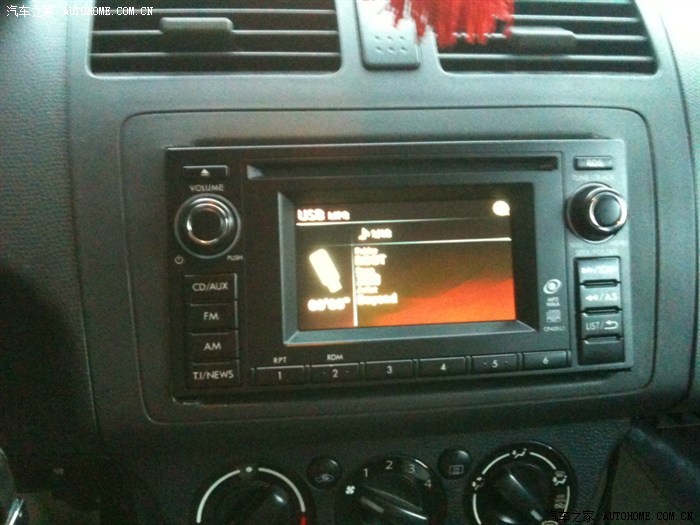

网友都反应装扫把佬的好，可以倒车可视，就准备着手买扫把佬CD。但是问题来了，那个CD面板是20宽的，之前有网友装过，效果如下---------
真心不好看，整个凸起来相当部协调

  后来就继续找，（要求有所提升，要有倒车可视的。看了追风汉子的帖子）不错就定下来了，日产（嫖客）CD，大连松下产。

  320元拿下，面板完美几乎全新，配了专用铃木雨燕无损线35元，老板好人送了我一条专用倒车线




问题来了，我买的这款是2012款是不带USB接口的晕---USB线成本10元，电脑城有卖

改装篇---------------------------------------------------------------------------

10款----
11款遭阉割了----
 老板说可以自己改，改就改

也就是说机器的软件功能还是保留的，只要把线引出就可以了。

老板很好人，打电话过去问，很热心的给我解答。

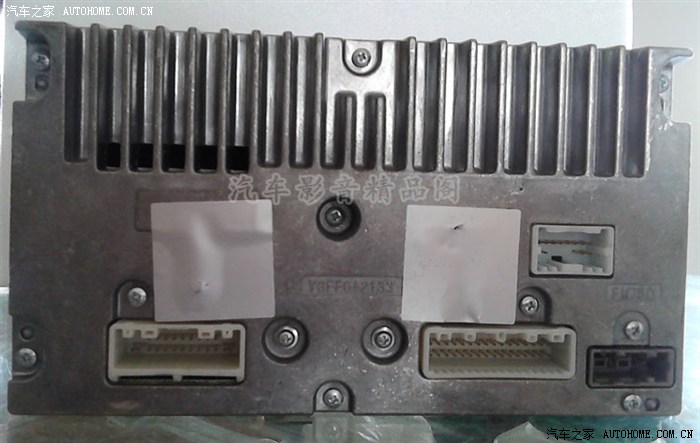

说实话这机子很重，在手上很有分量，断定起码有两公斤左右

拆开
我的工作台，修手机的。

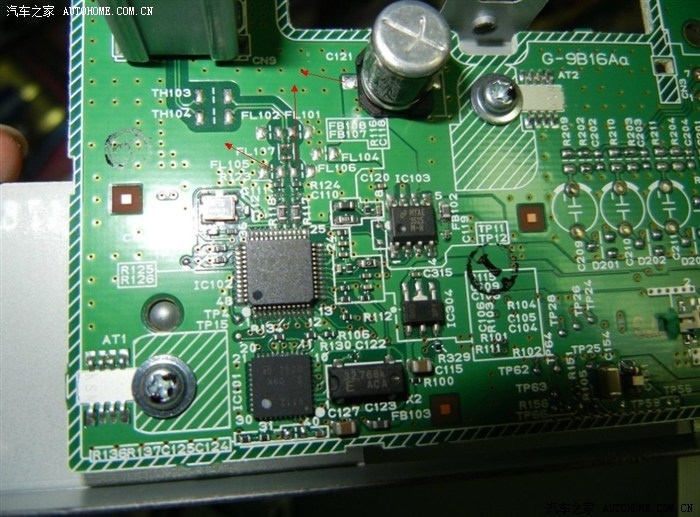

CD拆开比较费工夫，好多螺丝。USB的头，在这块板子上，没有了相关零件。

1.按照上面的图，从3个箭头处，焊出三根线，再加地线（接到铁的外壳上也行），共4根，就可以接USB接口，接U盘了。

2.我的图里串了3个电阻，不是必须的，加了是想着有点保护作用。（可能也只是心理安慰）。D+,D-串的是100欧，+5V串的是10欧（当保险丝用）。

3.改过后，接4G的U盘可以，接手机TF卡的读卡器却不行。不知是原来的CD都不行，还是加的电阻不对。这我就无法去分析了。

D+,D-加了两个电阻。

+5V加了一个电阻。焊了很输出线。（打上白胶，以防松脱）

缺的零件就焊短路线就行了。然后在插座位置，焊4根线接USB插座就行了。

从C121那里引出的线，是+5V，接红色线。从地线（就是铁壳）处引出的线，接黑色。只要这两根不接错，（不能接错，接错会烧U盘），至于D+

D-，我也不知怎么区分，接上去试一下就知道了。能读出U盘，就是接对了。读不出，就把D+D-两根线调换一下。我是这么试的。

过程用时1小时45分

引线夹电源测试，USB完美读取MP3

装车篇-----------------------------------------------------------------------

拆原来的收音机，过程不写，就是拆两个M10的螺丝有点难度，其它易过吃生菜（而且之前有很多童鞋教过作业，手法一样）

拆开的样子
里面空荡荡

传说中雨燕极品草纸收音机



由于嫖客CD面板比原车手机机大一点点

动工

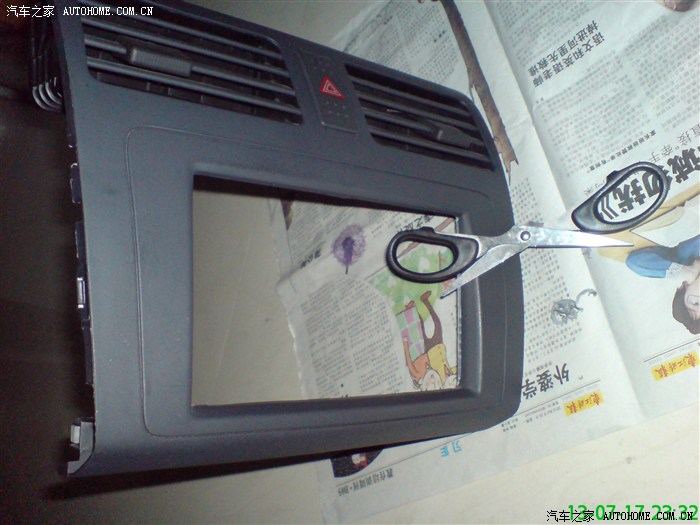

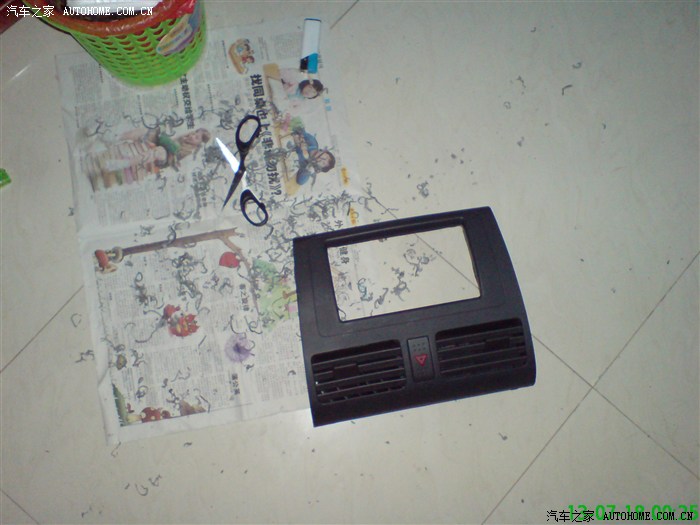

我刮.......我刮......我刮刮刮........................

边上刮起有白边，火鸡侍候，烤一烤，颜色完美一致
上身

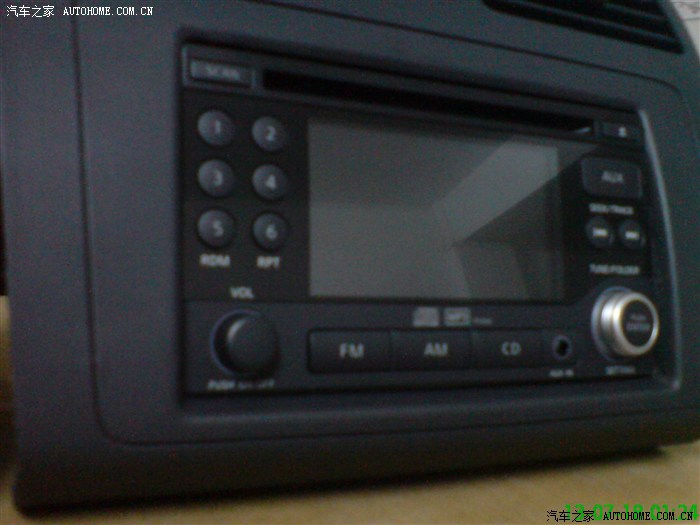

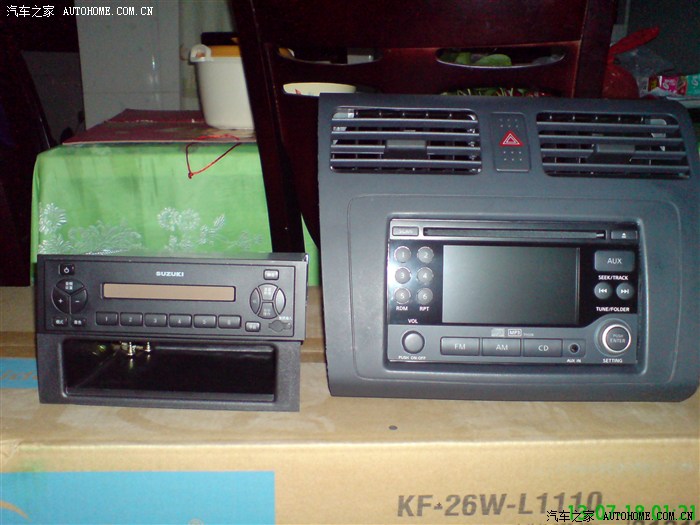

对比

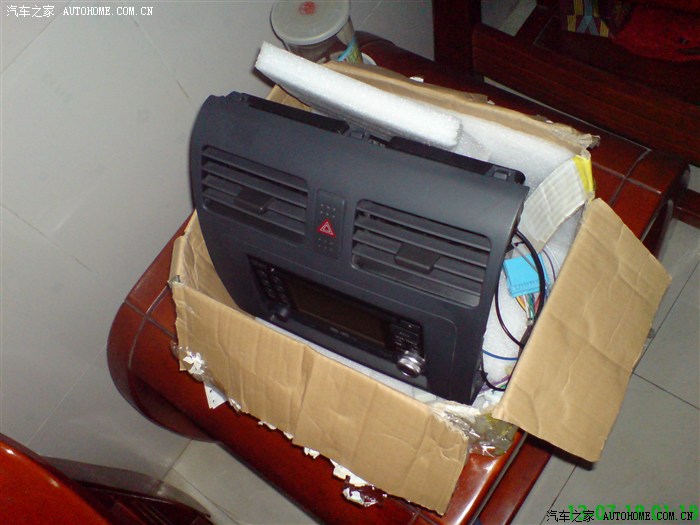

耗时1小时，明天在上车（打包）
早上兴奋的6点钟醒了起床，迫不及待的上车测试音质无可挑剔

自己一个人在车上听了一阵子音乐，打电话给我的老友（第三中学的电工），去外面吃了个早餐

倒车可视，倒车可视

由于不想破环后杠，采用挂式摄像头
CCD夜视高清

天公不作美下起小雨，我和老友扛着伞安装，线沿着门板边下走自己在拍照上方加了个万能小支架。（应为下雨扛伞，过程无法拍照
摄像头防水，但是我也要隐藏起来

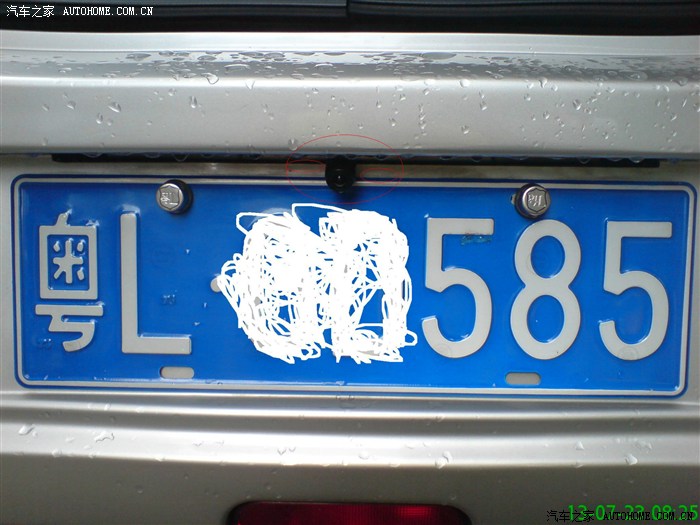

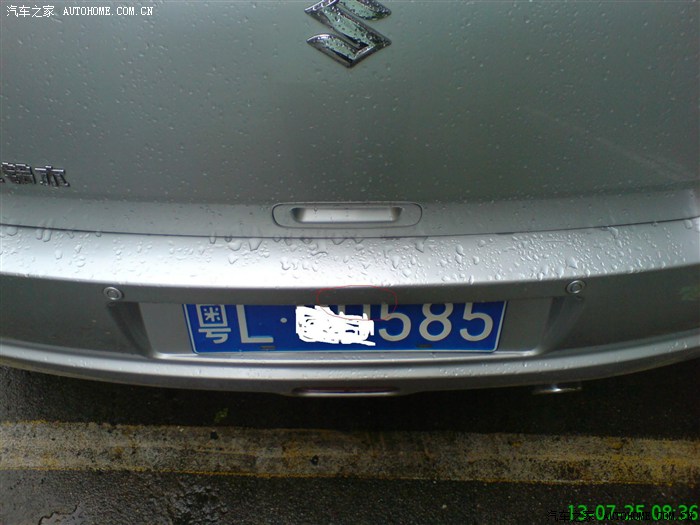

从上往下看，完全看不见，不必担心调皮的小孩子破坏

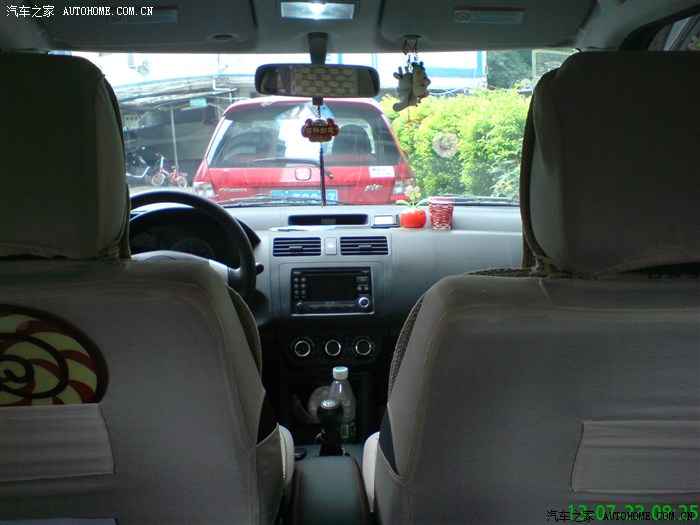

以上车白天效果（起码比原车的那个草纸加储物格好看多了

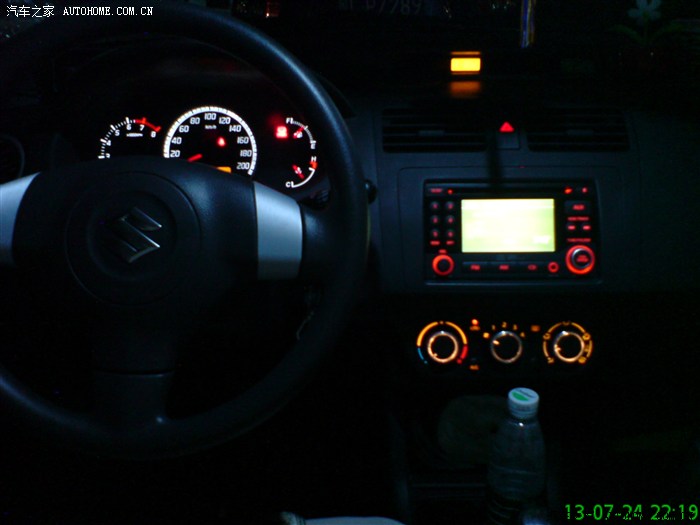

晚上效果---惊艳。和原车的色调很搭


倒车白天效果
实际很清晰（以上所有图片都是老索爱K790c照的）各位看官将就将就

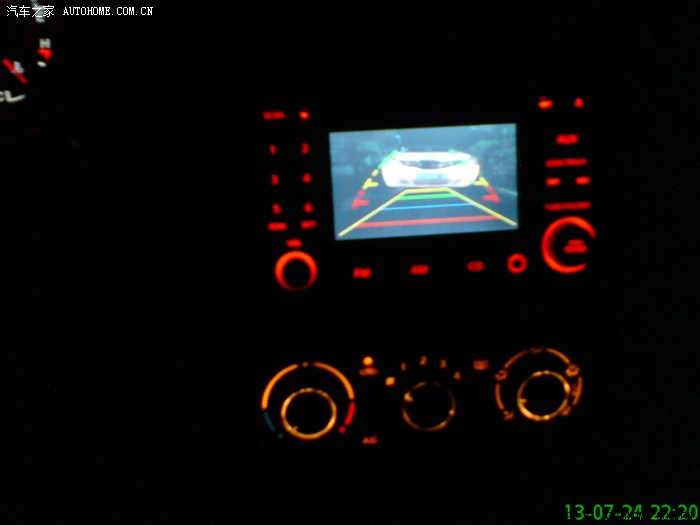

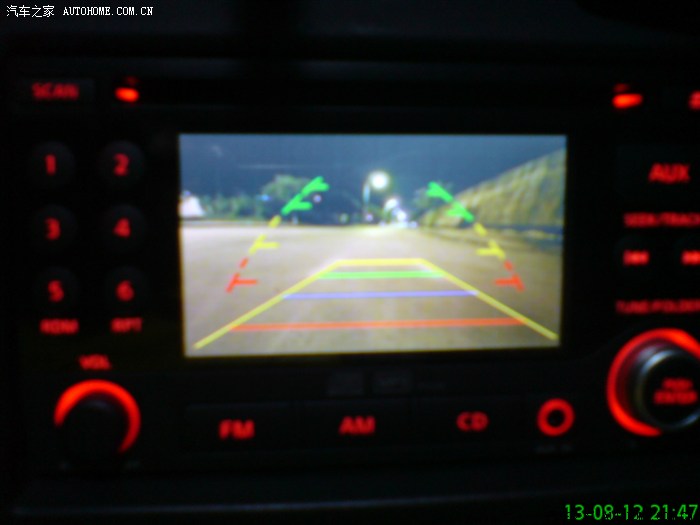

晚上伸手不见五指情况倒车（原车老款倒车灯）

晚上基本能看清，应该倒车灯太暗，加上手机晚上照（相片有点模糊，实际后车车牌能看清）到时候看看搞个倒车流氓灯--耍耍流氓效果应该好很多。

嫖客CD隐藏菜单————————————————————————————————————

介个要是在嫖客论坛上面应该会掀起轩然大波（注以下为网络资源，并非原创
）

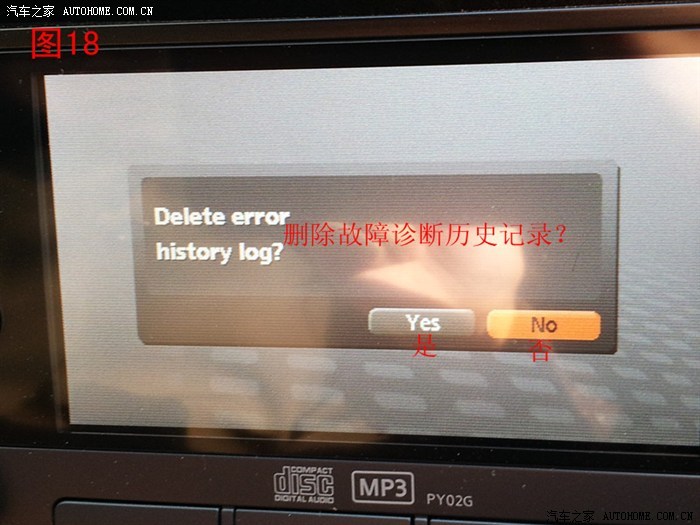

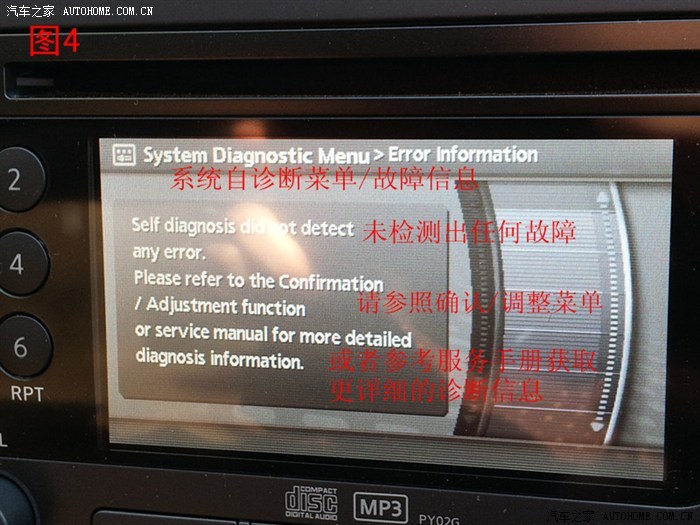

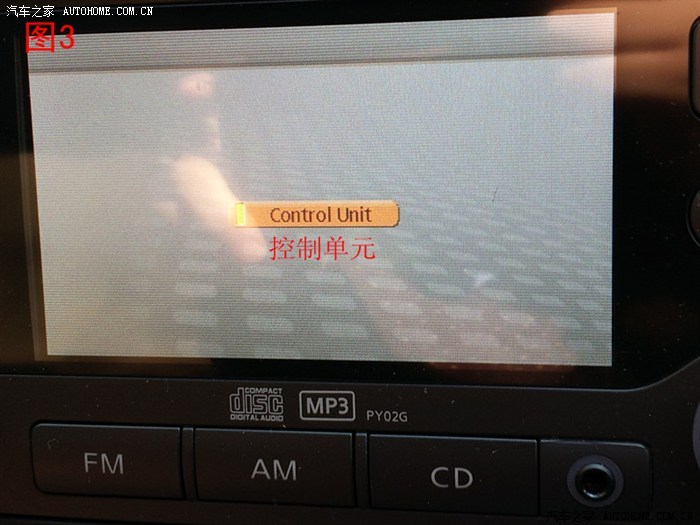

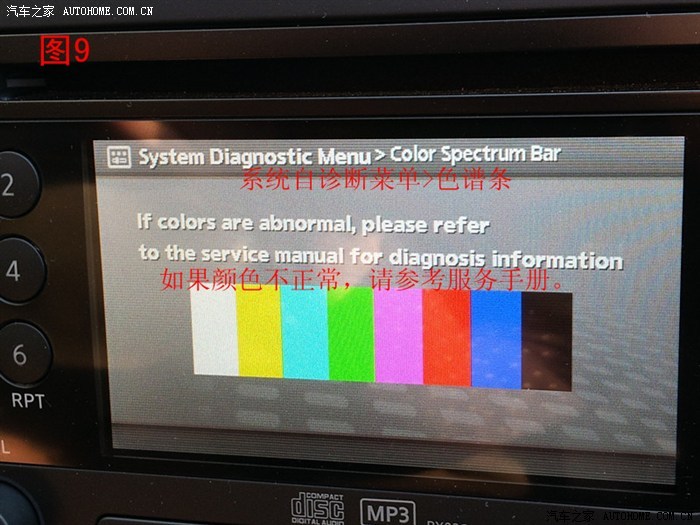

 一、这个调出来的东东是系统自诊断，内容比较多，按照进入的顺序，我把图片进行排序编号（见后面），大家按照顺序一步一步地进去就可以了，我就不一一写出来了。

    二、这里仅对倒车影像系统中标线的调整做介绍。

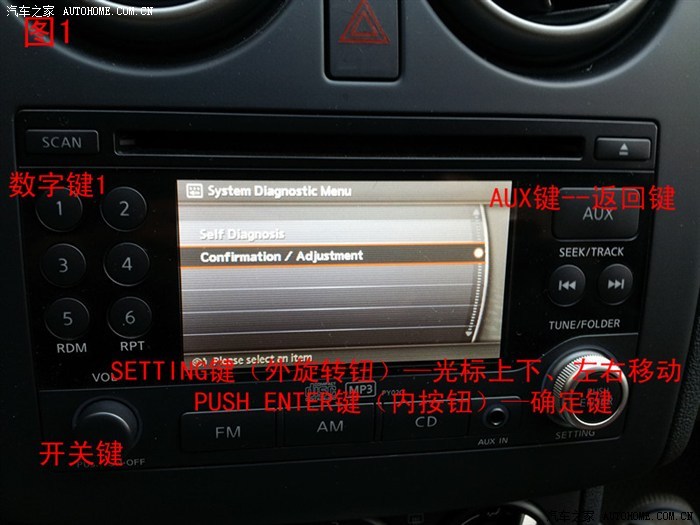

    逍客的摄像头视频信号在CD机的显示屏上，显示的是两条八”字车宽警示线和四条障碍物与车尾距离的安全线，其范围可以进行适当调整的。在介绍调整的步骤前，首先对几个按健（旋转健）的作用进行说明，见图1：

 左上角有数字健1, 2,3,4,5,6,

    左下角有开关健，

    右上角有AUX健——作为返回健，

    右下角为光标移动健（旋转外旋钮，光标上下左右移动）与确定健。

    注意：CD机要处在关机状态，但要送电。

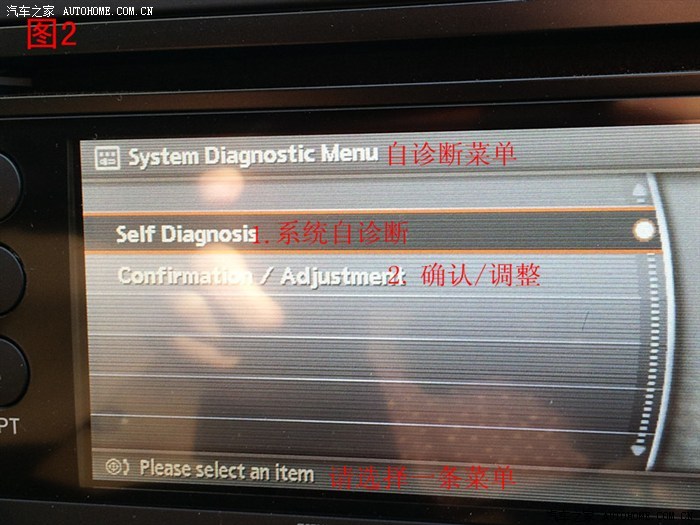

    第一步：按住数字1键不放的同时，再按一下开关键，然后，向左或右旋转音量旋转按钮几圈，出现自诊断菜单（图2）。

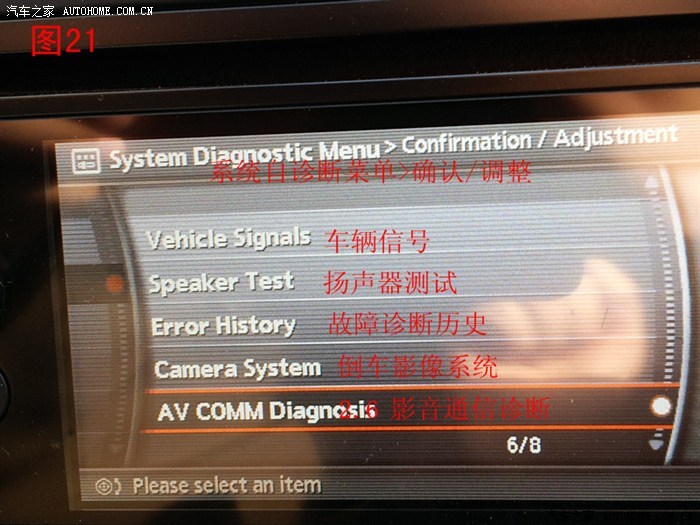

 第二步：.在两条菜单中，移动光标，选择2.确认/调整，见图5，

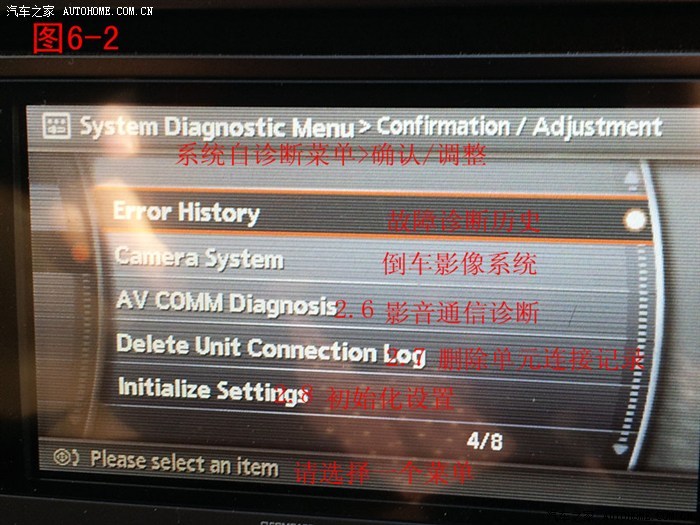

再按确定键，进到图6-1, 6-2（这是8个子菜单，两屏显示，所以分成图6-1和6-2）

 第三步：旋转移动光标到第5个子菜单2.5倒车影像系统，见图19,

按确定健，进入到图20，就可以开始调整标线了；

第四步：

    先看注意事项：大家在进行调整前，先记下右下角的三组数字，如果调整半天出差错了，要回到你的车原来的状态，就调回到三组数字就可以了。

    开始，按1/2/3/4/5/6健时，可以看到右边的三组数字发生变化。

    按1和2键调整八字线斜度（弧度）；

    按3和4键调整上、下，

    按5和6键调整左、右。

    上述几个健，自己不停的按按试试，放心，按不坏了，也调不乱，但前提是做好上面说的注意事项。

    调整好后，旋转光标移动到OK确认处，再按确定健，

    第五步：旋转光标移动到返回处，再按确定健，就完成

自己慢慢端详，反正面板上的AUS是返回键

如果本坛上有用此款CD有什么不明可问我，在下懂得都可毫无保留的解答
