五菱宏光S CD机改家用功放成功
15年3月购置了14款五菱宏光S 1.5C，才用几天，就换了导航，原车拆下的CD机一直闲置，一直没空改装。最近心血来潮，准备了所需材料，今日改装成功，跟各位车友分享

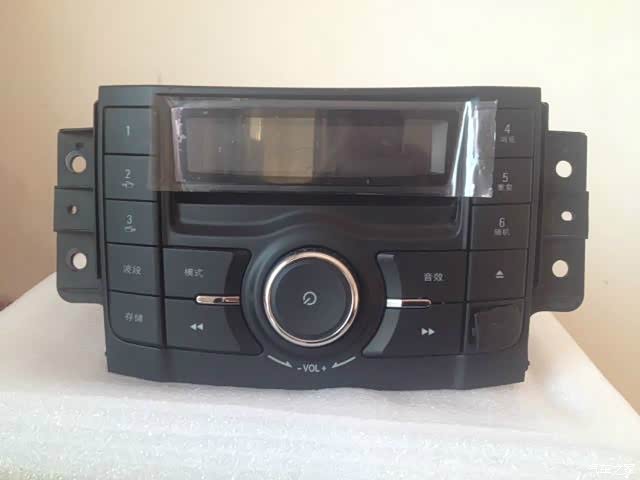

原车CD外观

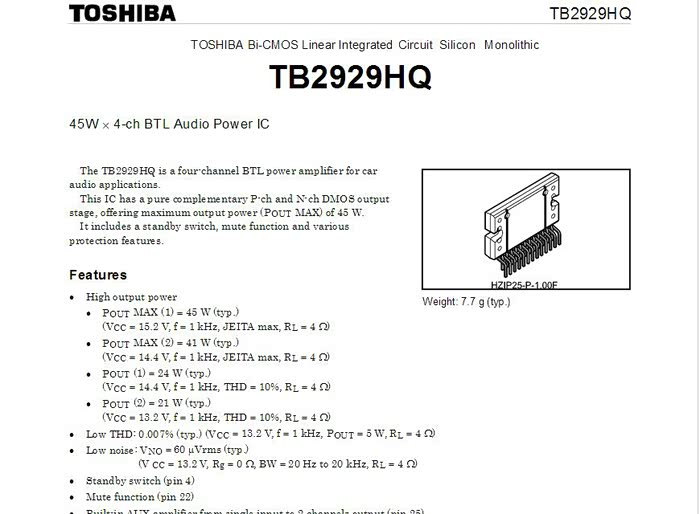

拆开CD外壳，拆下光驱，拆下功放散热片，功放芯片是东芝TB2929HQ芯片，功率4*45W
原车CD有U盘输入，没有AUX输入接口，不能当作一般功放使用，于是想着怎样加装AUX接口。看到主板上收音芯片为TEF6621T，网上查该芯片参数机引脚定义，确定8、9、10脚为音频输出。
8、9、10脚为音频输出。

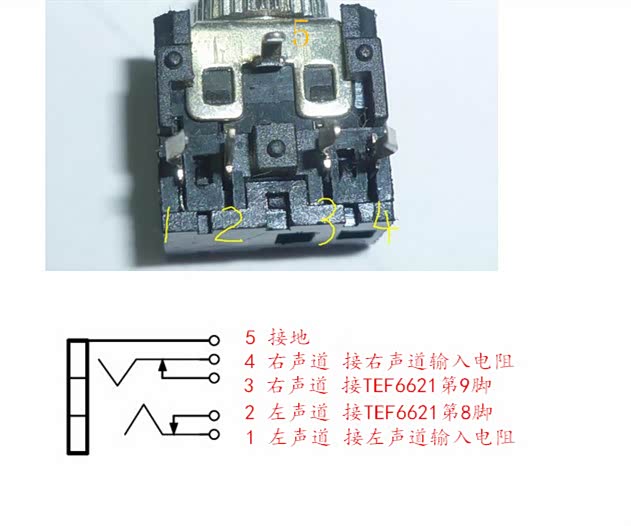

断开TEF6621T的8、9脚与靠左侧第一排贴片电阻（从上到下第3、4个）的连接铜箔，再飞线与3.5mm开关型音频插座连接，即可增加AUX输入。
CD的工作电压是14.4V，由于手头上没有直流稳压电源，只有个12V20VA的变压器，于是用最简单的全波整流+1500u+1000u电容滤波供电。满足一般需要，车友要是需要大功率，还得配大功率直流稳压电源。

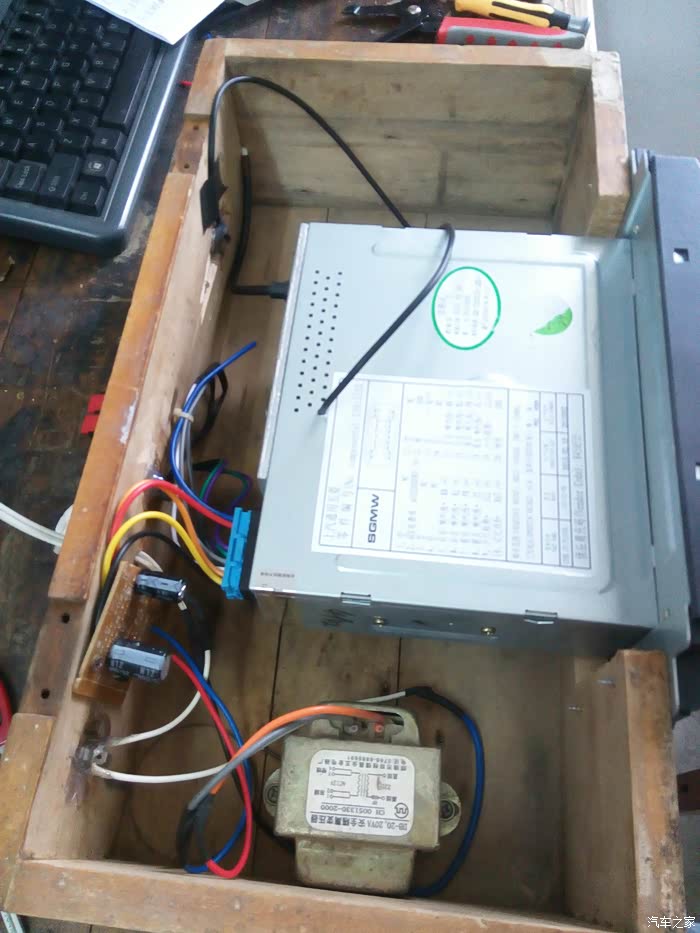

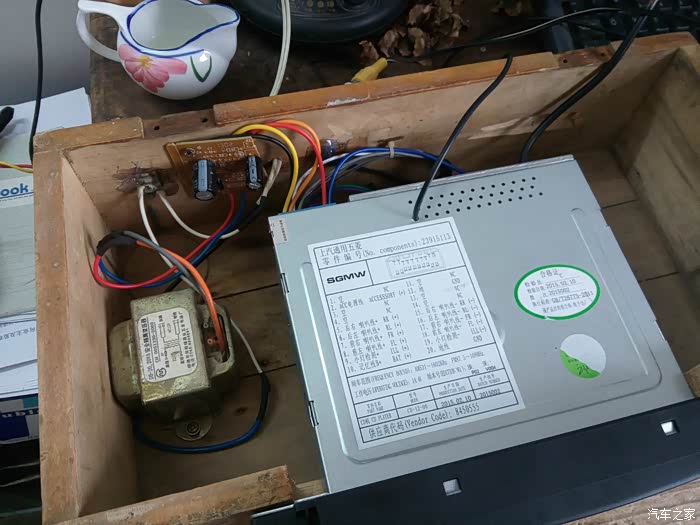

找了个木盒子，把东西全部装进去固定。

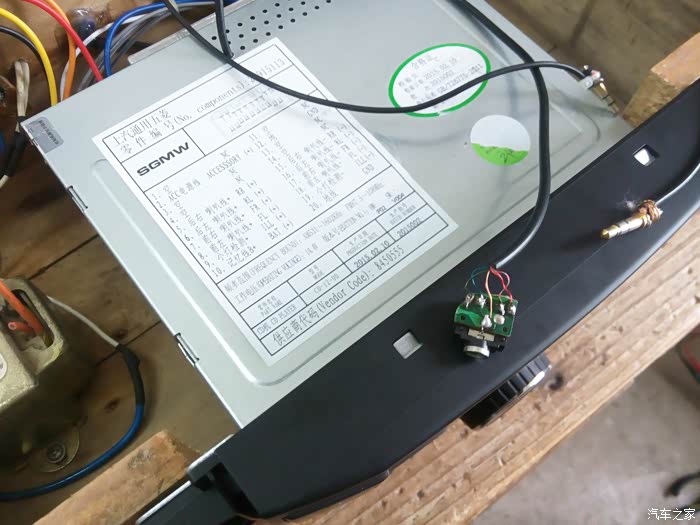

3.5mm耳机插座，在旧收音机上剪下来的
CD尾线和收音机天线是网购的

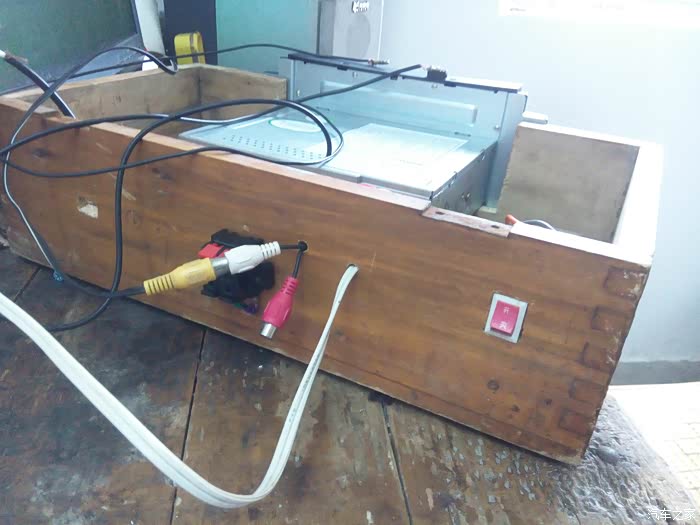

背面。四组喇叭输出全部接上，2组接插座，2组接莲花母头。

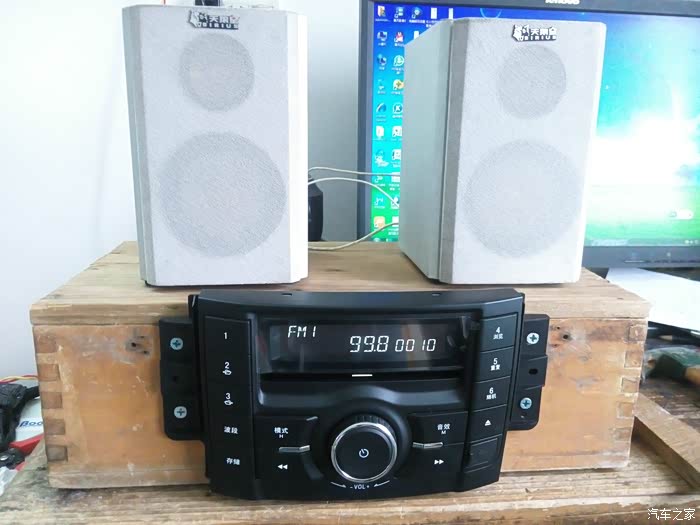

装好了，用2.1低音炮的卫星箱试机，正常，插入收音机天线插头，不需延长天线，收音效果就很好，准备封箱。
封好了，来张全家福

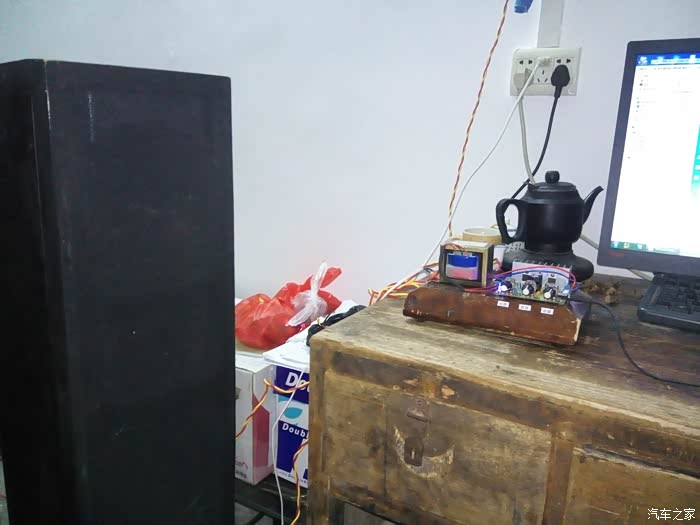

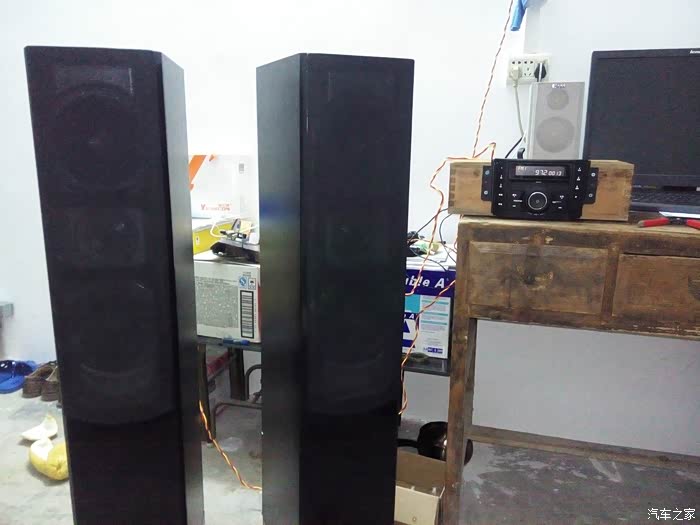

用CD推家用大音响，照样推得动。
五菱宏光CD机毫不逊色自己用TDA2030做的2.0功放
