自己动手加装2013款明锐“侧视”摄像头作业（增加左侧视摄像头）
*********前言***********
继之前装好rns315倒车影像后决定一鼓作气装个侧视摄像头。上网查了下关于明锐装侧视的作业，不多。有些人说装了没用有些人说有用。我想，就像小马过河的故事一样，有些事不亲自尝试一下就不会懂。另外，家门口是一个菜市，路窄两边乱停车，摊贩等很多，装一个侧视老婆过狭路就更有信心了。
********
2017年2月增加
之前安装了右前轮侧视，结果这次过年回家走一条乡间急转弯翟璐左前轮还是滑到田埂里去了，虽然走保险没花钱把车车调上来了但过年整个行程安排全被打乱，教训惨痛。于是决心再花几百把左前轮侧视也装上，这下省心了。
***********正文***********
一、准备工作：
1）由于要拆后视耳朵和门板，通过做功课发现拆门板多少都要损失塑料卡子，所以要先备一些卡子。
2）另外开始对比查找网上的显示屏和摄像头。
由于315用的是rgb摄像头太昂贵也太大不方便装在后视耳朵上，另外由于要走暗线，所以要买宝马接头，方便穿线。
经过这次作业得出结论：网上的显示屏水很深，标称的1024*600的屏幕（300块以内的）全是假的，只有800*400分辨率。另外网上买的侧视摄像头（草帽型的那种）全是30w左右的渣渣的分辨率。所以屏幕好还得要摄像头分辨率高最后图像才ok。最后这个标称1024*600的显示屏还搞不过rns315 400*200的屏幕效果好。
二、拆耳朵、门板
这些网上都很多帖子，这里就不多说。主要是自己一个人操作做起来就不想拍照了。
继之前装好rns315倒车影像后决定一鼓作气装个侧视摄像头。上网查了下关于明锐装侧视的作业，不多。有些人说装了没用有些人说有用。我想，就像小马过河的故事一样，有些事不亲自尝试一下就不会懂。另外，家门口是一个菜市，路窄两边乱停车，摊贩等很多，装一个侧视老婆过狭路就更有信心了。
********
2017年2月增加
之前安装了右前轮侧视，结果这次过年回家走一条乡间急转弯翟璐左前轮还是滑到田埂里去了，虽然走保险没花钱把车车调上来了但过年整个行程安排全被打乱，教训惨痛。于是决心再花几百把左前轮侧视也装上，这下省心了。
***********正文***********
一、准备工作：
1）由于要拆后视耳朵和门板，通过做功课发现拆门板多少都要损失塑料卡子，所以要先备一些卡子。
2）另外开始对比查找网上的显示屏和摄像头。
由于315用的是rgb摄像头太昂贵也太大不方便装在后视耳朵上，另外由于要走暗线，所以要买宝马接头，方便穿线。
经过这次作业得出结论：网上的显示屏水很深，标称的1024*600的屏幕（300块以内的）全是假的，只有800*400分辨率。另外网上买的侧视摄像头（草帽型的那种）全是30w左右的渣渣的分辨率。所以屏幕好还得要摄像头分辨率高最后图像才ok。最后这个标称1024*600的显示屏还搞不过rns315 400*200的屏幕效果好。

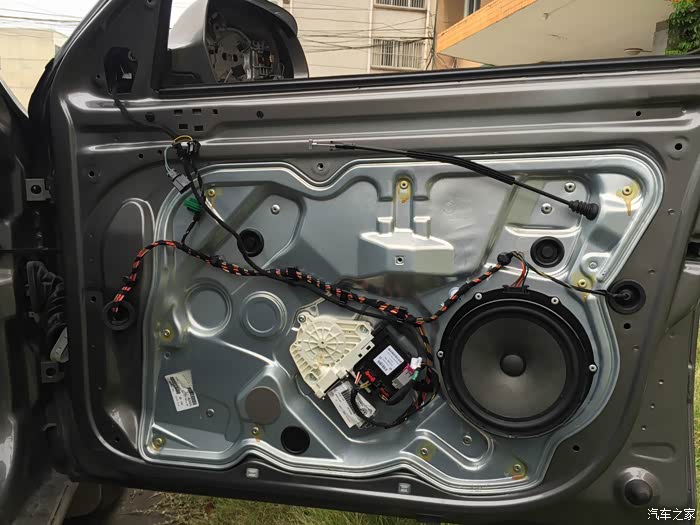

二、拆耳朵、门板
这些网上都很多帖子，这里就不多说。主要是自己一个人操作做起来就不想拍照了。
明锐的门板和耳朵比较难拆，感觉比拆中控难多了。厂家为何不把卡子换成螺丝方便拆修？他们是否故意的，要带动配件的销售？

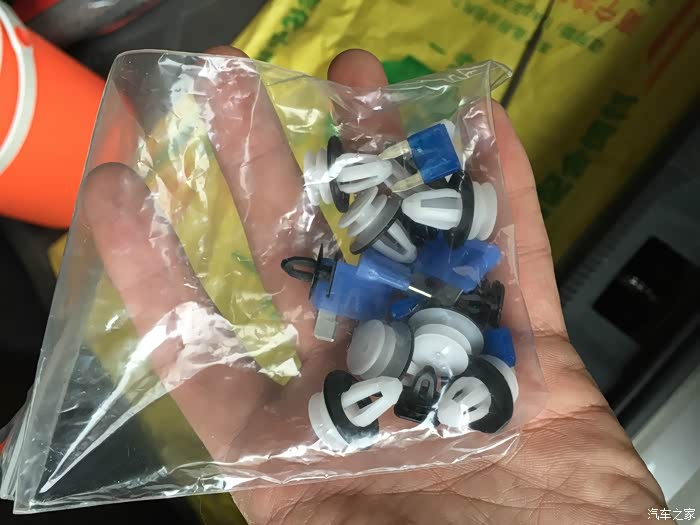

准备好的卡子，门板白卡子准备了10个最后只用了2个，三角板的卡子没用到。运气还不错，没用到的留以后用。白卡我买的是网上1块4一个的那种，经肉眼比对，发现和原厂无异。
三、固定中控显示屏

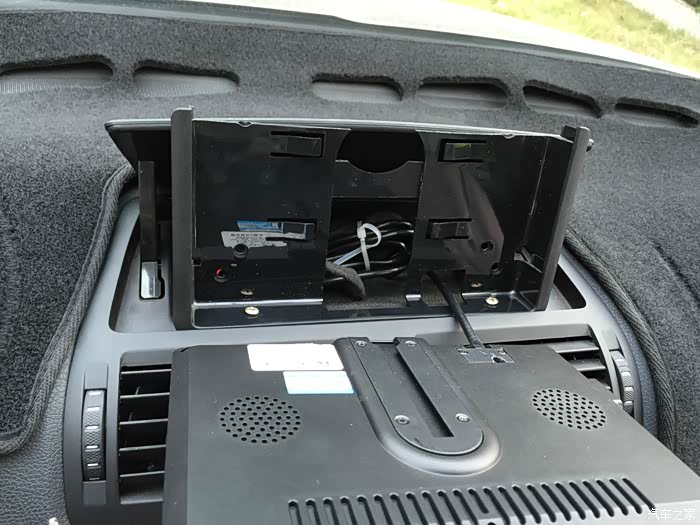

用自带的框框改装，用两个螺丝固定在中控储物盒上。虽然自认为还可以，但多少还有不少山寨味。

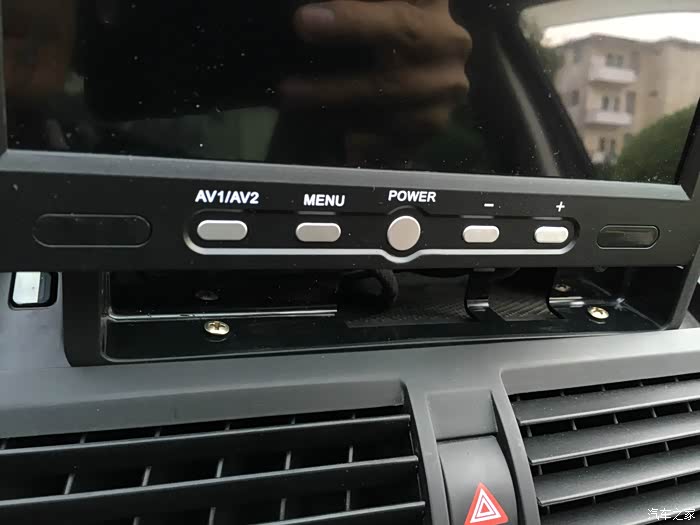

两个螺丝固定底部。
草帽摄像头。分辨率还是比较渣，以后有机会换个分辨率高的。

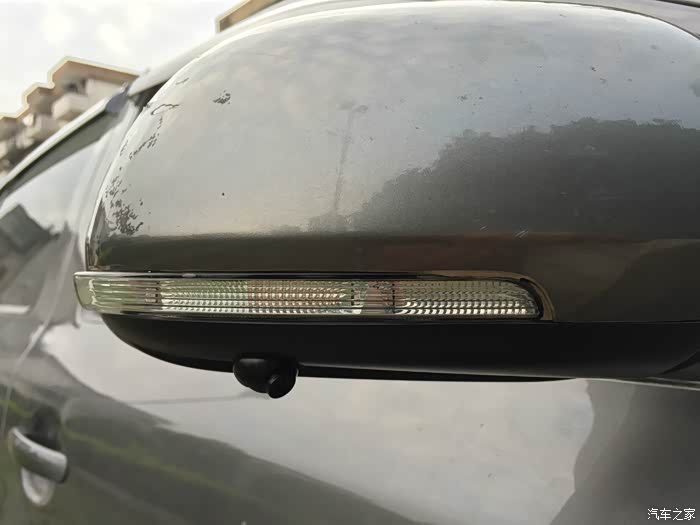

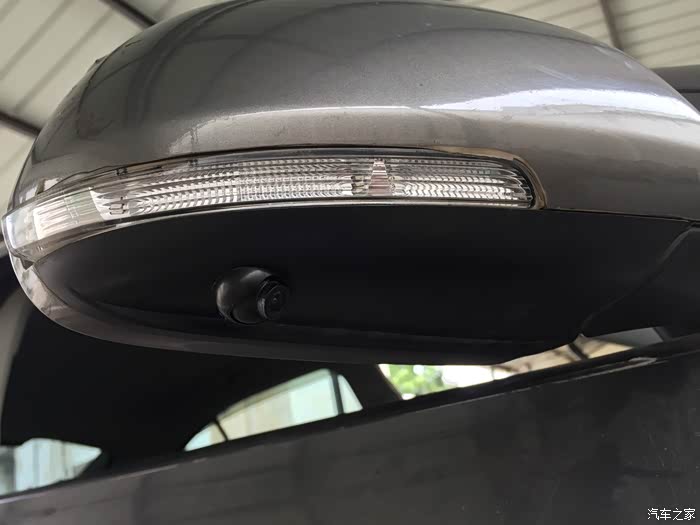

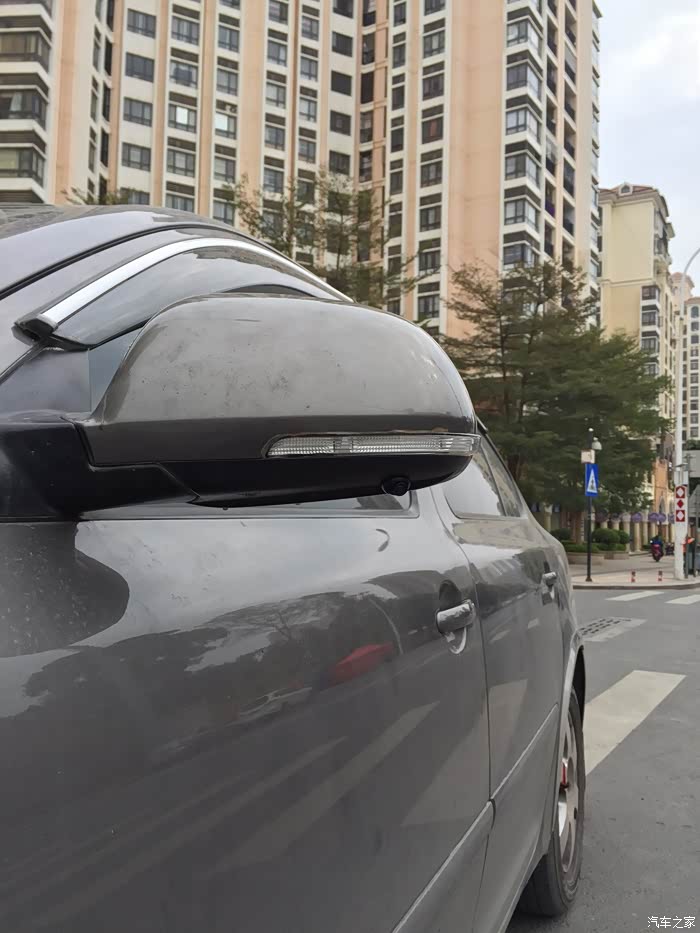

摄像头安装位，供大家参考。
终于知道明锐侧摄像头为何大家都装这个位置了：因为只能装这里。按理说越靠外越看的到前轮越好，但是其他地方没法钻孔，里面有螺丝位不能妄动，还要考虑不能影响后视镜调节的预留位置。

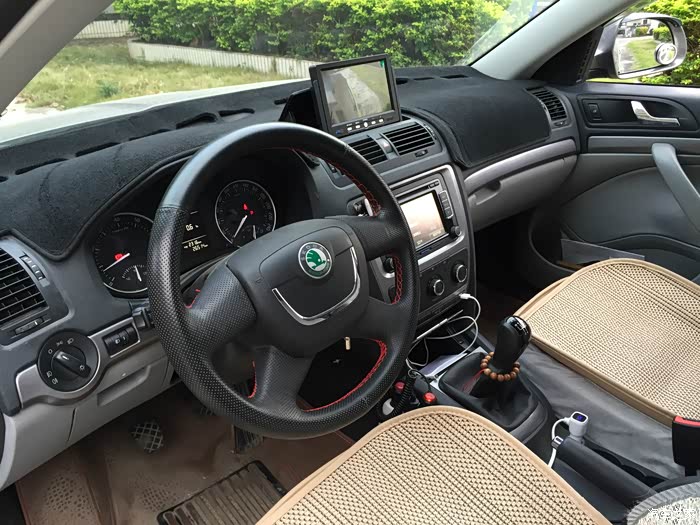

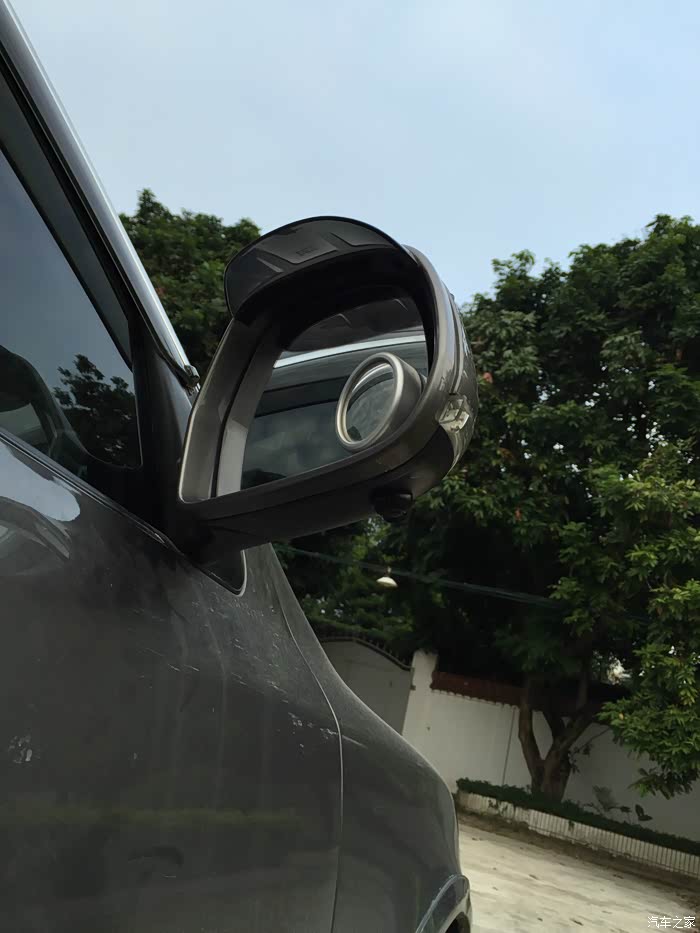

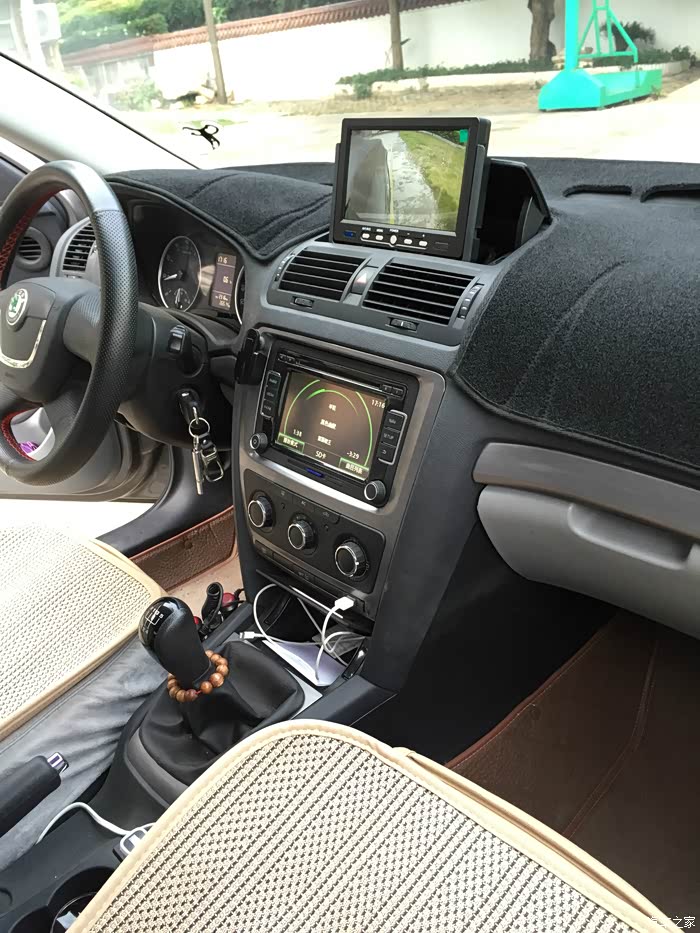

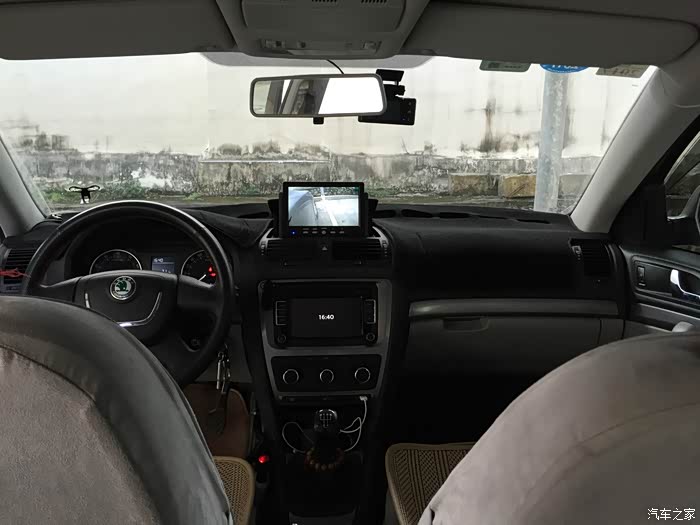

整体效果1
整体效果2
整体效果3

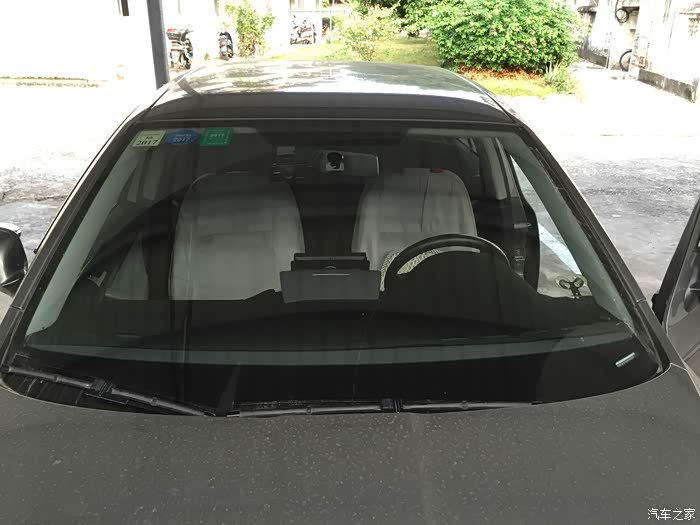

前端效果4

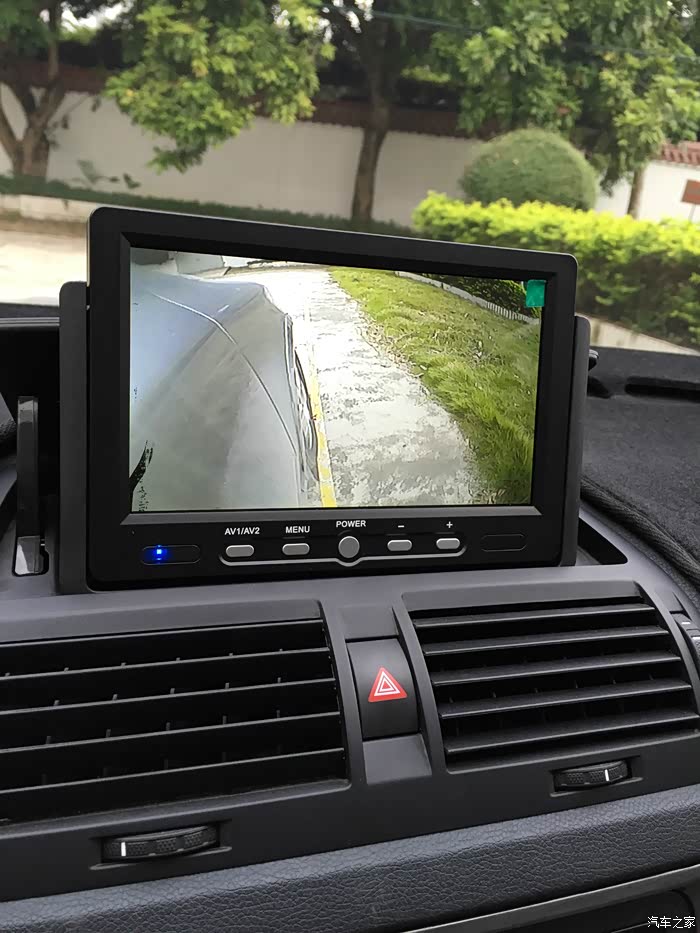

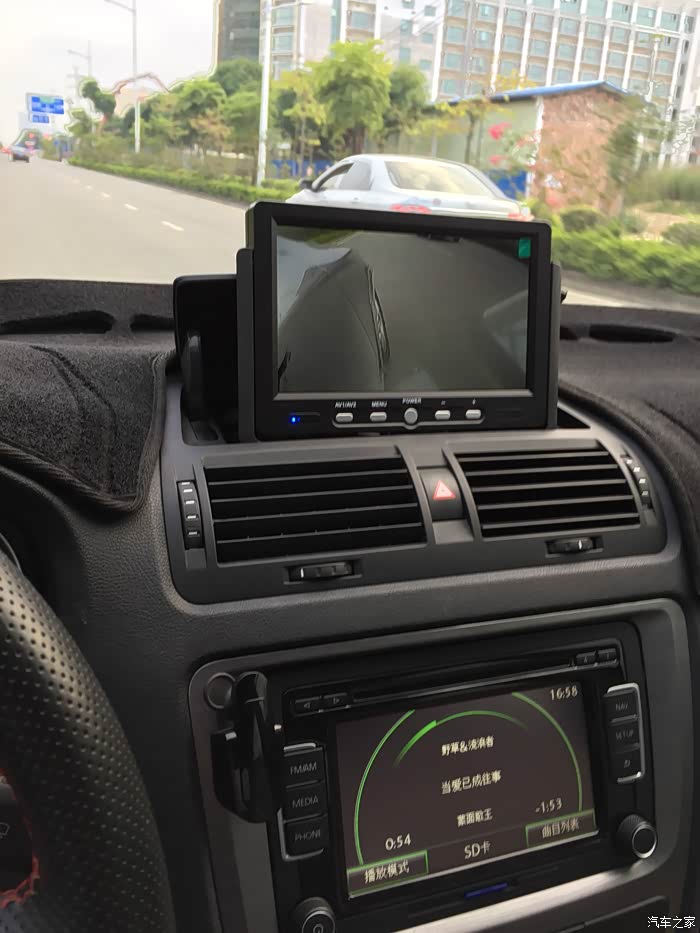

上路测试，有点用。

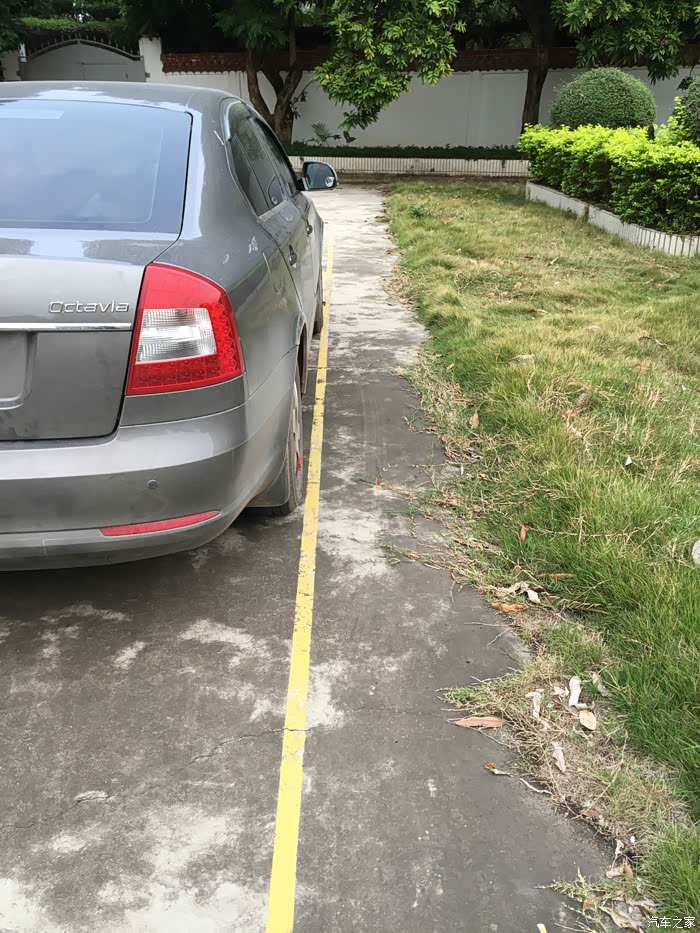

轻松停到压线位置。
现在右侧停车再也不用担心刮轮毂了，可以精确到厘米级。希望以后的车厂家把侧视作为标配。

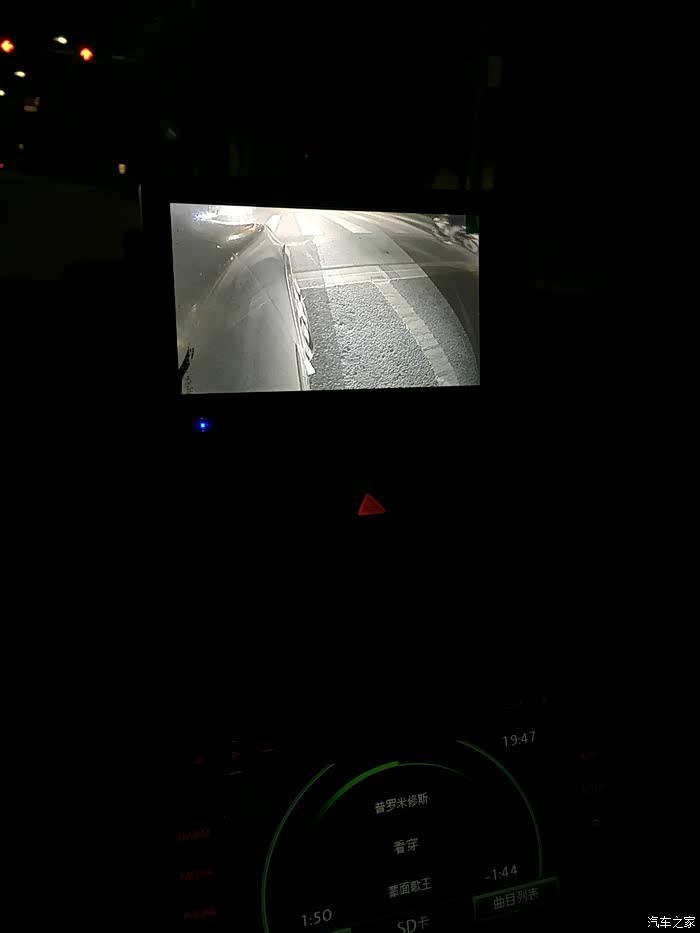

夜间效果。
***************2017年2月*********************
以下是增加左侧摄像头的东西。
以下是增加左侧摄像头的东西。

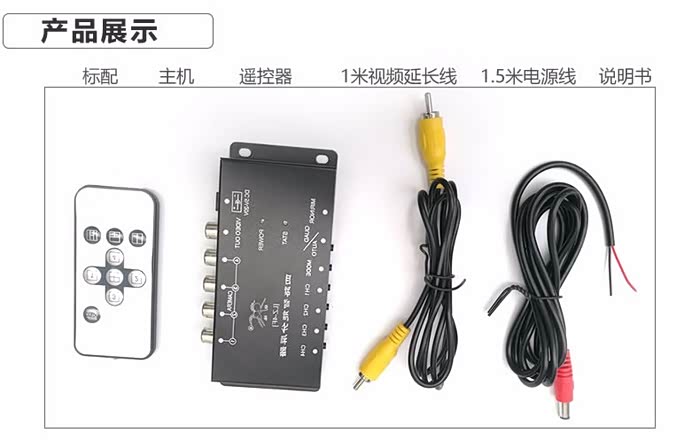

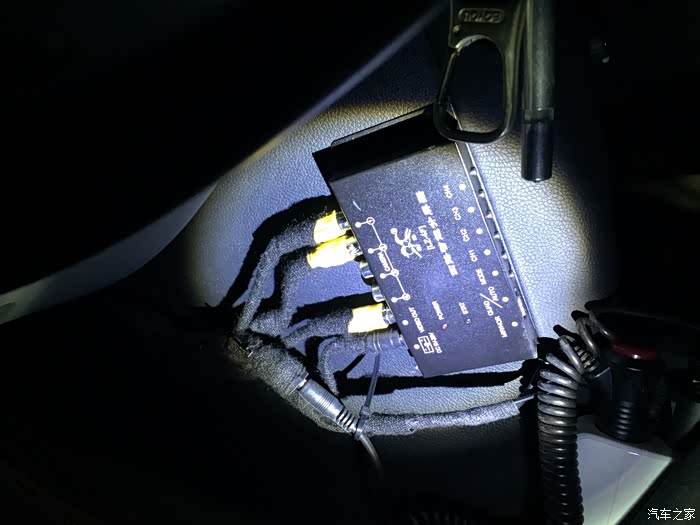

增加一个四路屏幕分割器。
左右两路摄像头输入接入屏幕分割器输入端（一共四个输入端，随便接2路），输出端直接接原来的七寸显示屏，非常简单。
还有两路以后看情况还可增加左右后轮摄像头。
还有两路以后看情况还可增加左右后轮摄像头。
左摄像头也装在后视镜里面。布线是个体力活，需要拆左后视镜和左门板，还需要穿线入中控，要再拆一次主驾驶下饰板……，拆门板时得多备点门板卡扣（门板拆开卡扣是必须要损坏的，只是看运气坏多少而已。卡扣不贵，某宝上原装的1.4元一个，一次买它10几个备用足够了）。
四分屏效果。优点：画面实体不变形；缺点：画面太小不好看。

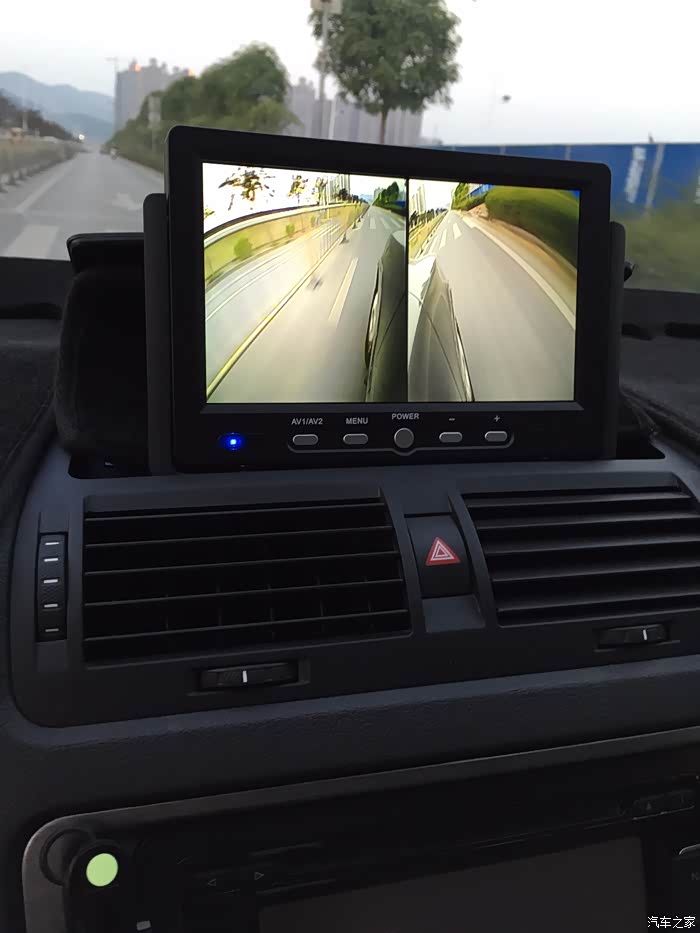

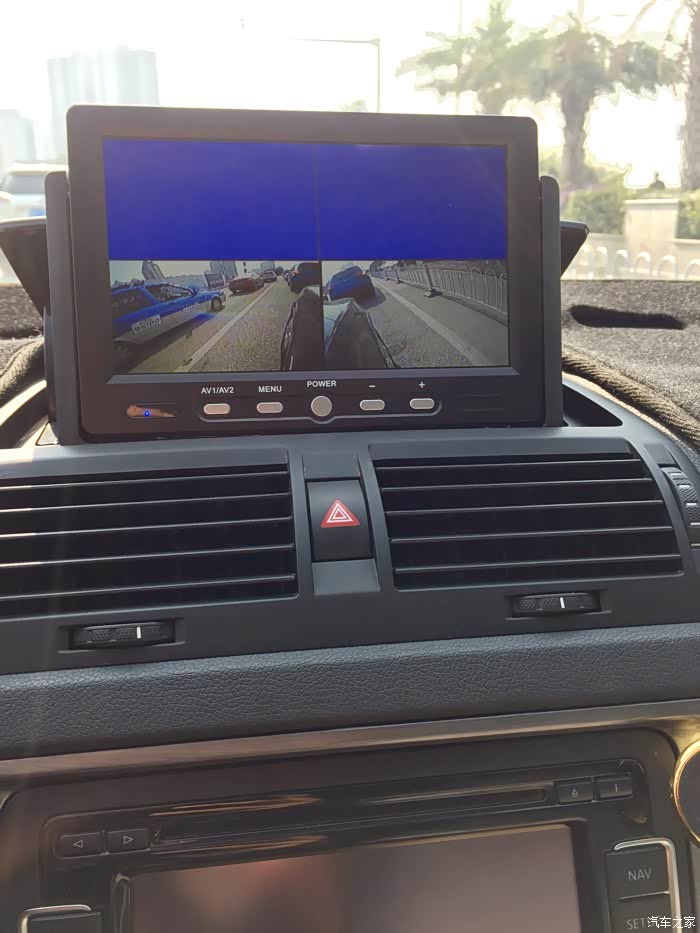

双分屏效果（推荐）。优点：画面清晰够大；缺点：实体画面变形严重。

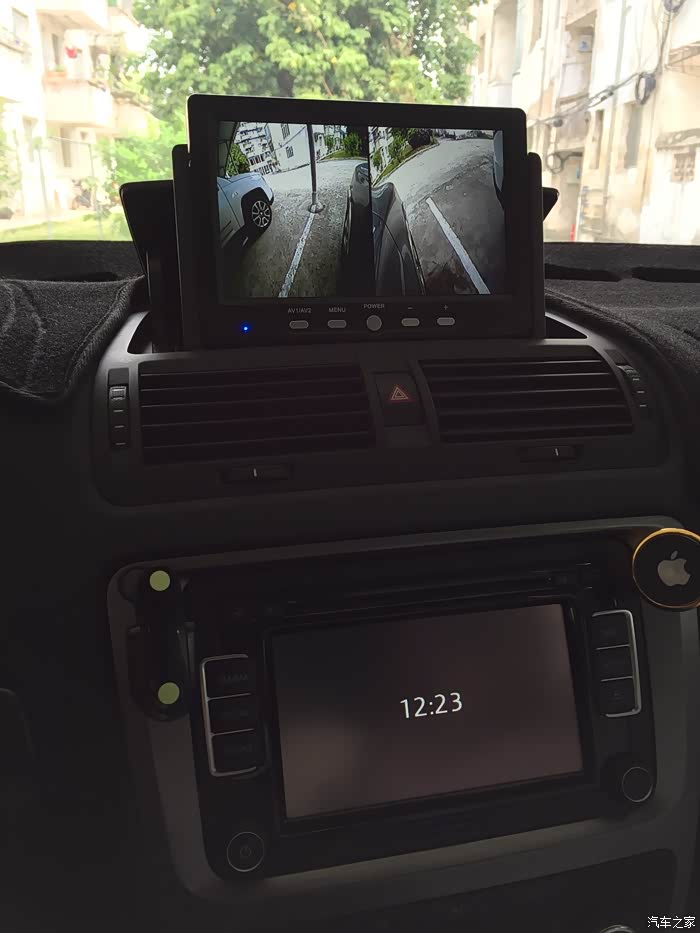

双分屏效果：车库静止效果。

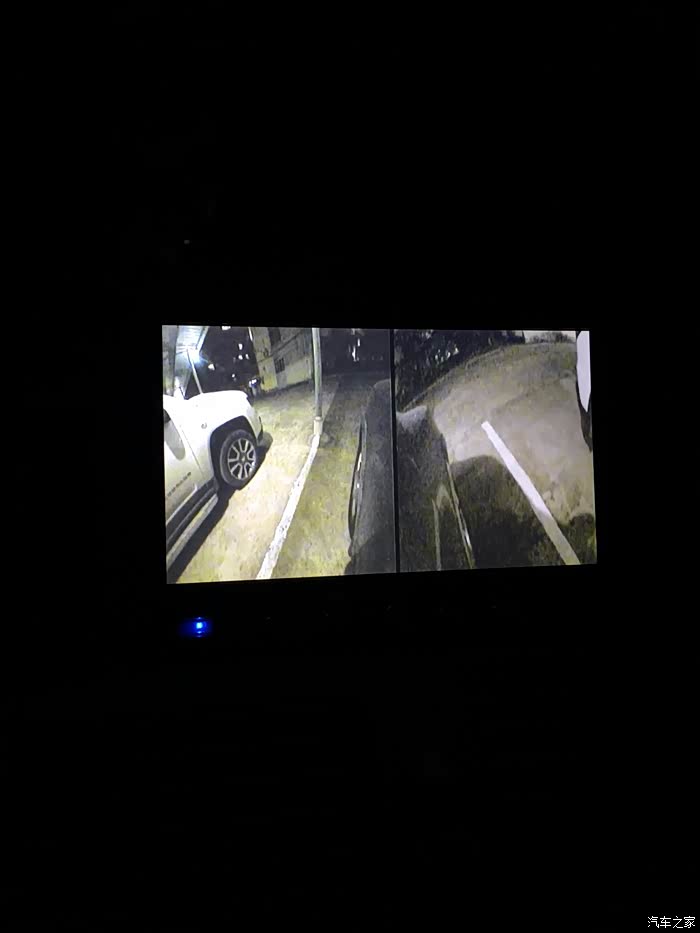

双分屏效果：夜间效果。
四、总结
1、穿线的时候考虑到门板不能拆那么多，摄像头接口一定要留在三角窗板那个洞洞里（三角板拆卸比较容易，撬开基本不会损失卡子）方便以后更换摄像头。
2、奉劝后面需要改装的朋友，不要采用外加显示屏的方案了，网上买到的显示屏都很渣渣，水很深。尽量采用原车导航显示屏切换的方案来解决（原车导航的显示效果和质量可靠性要好的多），也不用看的那么山寨。
1、穿线的时候考虑到门板不能拆那么多，摄像头接口一定要留在三角窗板那个洞洞里（三角板拆卸比较容易，撬开基本不会损失卡子）方便以后更换摄像头。
2、奉劝后面需要改装的朋友，不要采用外加显示屏的方案了，网上买到的显示屏都很渣渣，水很深。尽量采用原车导航显示屏切换的方案来解决（原车导航的显示效果和质量可靠性要好的多），也不用看的那么山寨。

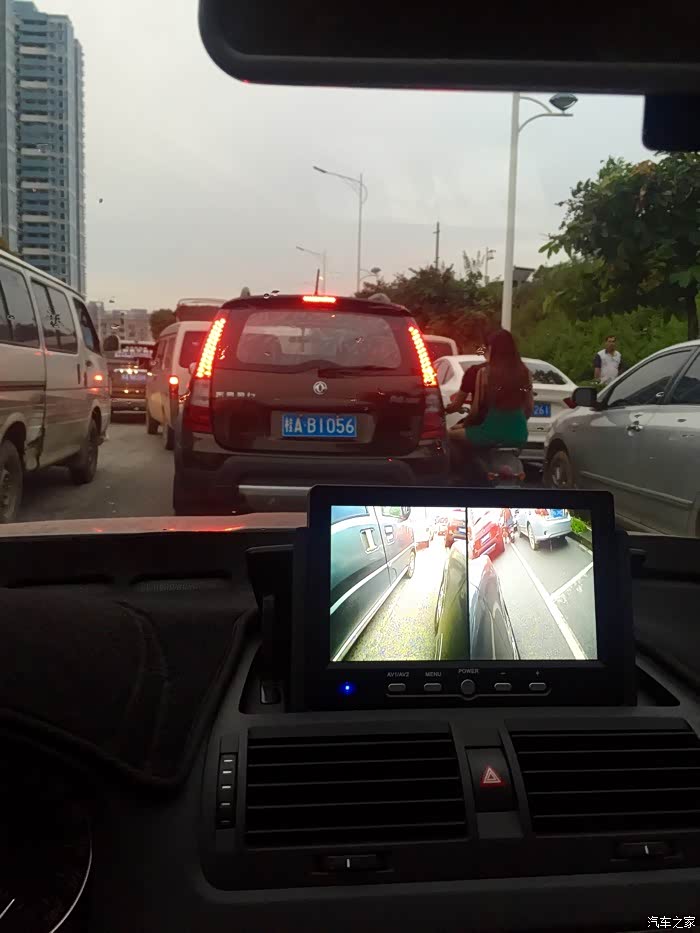

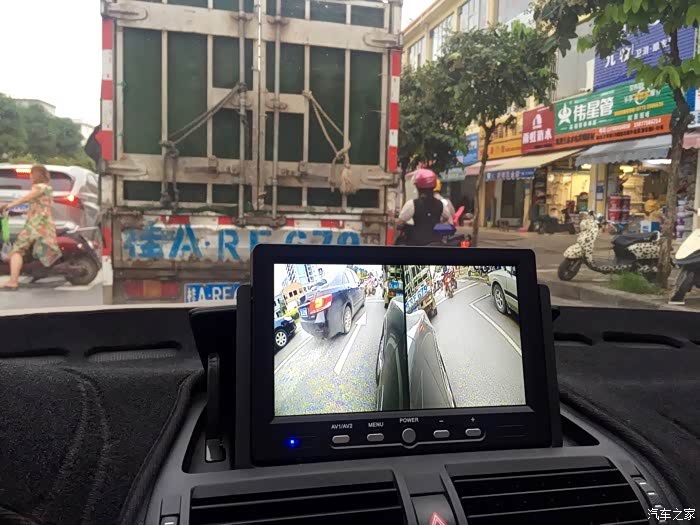

路上测试
路上测试

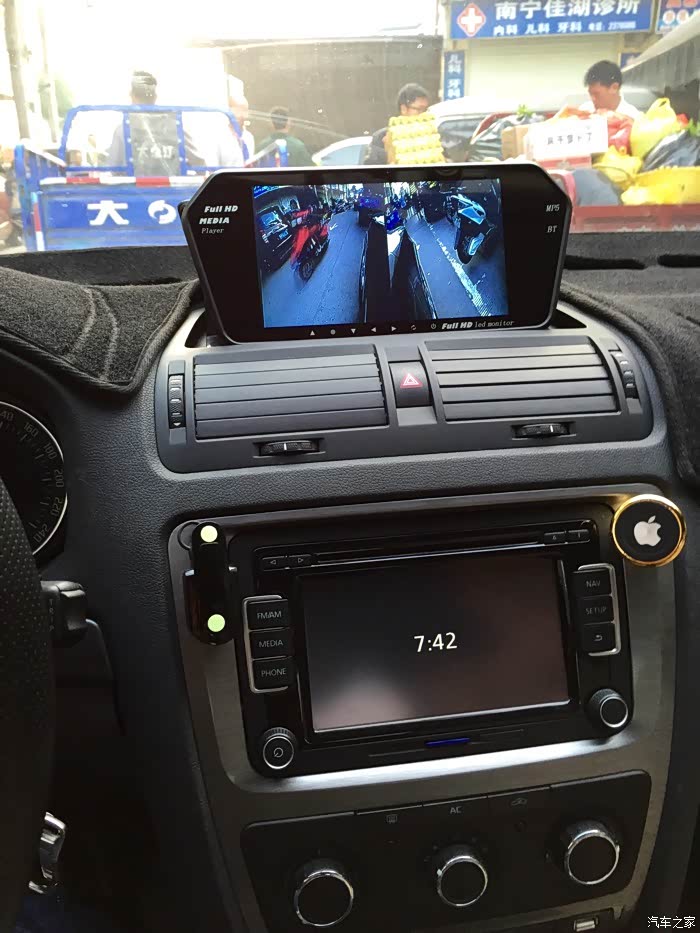

20171026升级屏幕
