捷达05 GIF仪表背景灯改造

捷达05 GIF仪表背景灯原为暗蓝色，本人老眼昏花，很不适应，故发扬DIY的精神，参照坛中其他网友的贴子，改之。

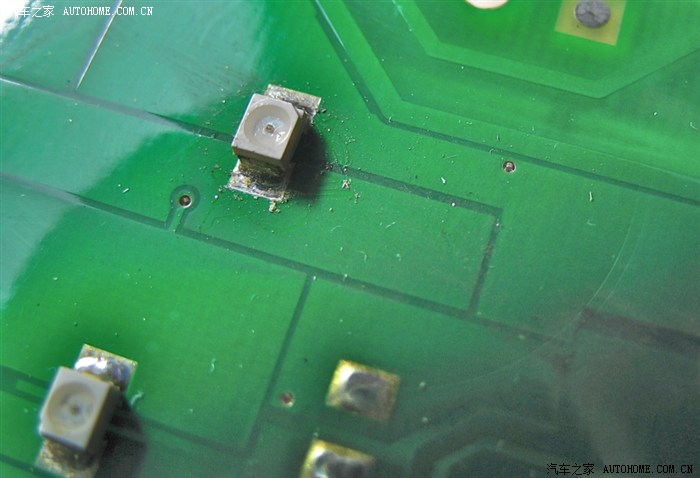

开拆，这是未换灯前的原灯：

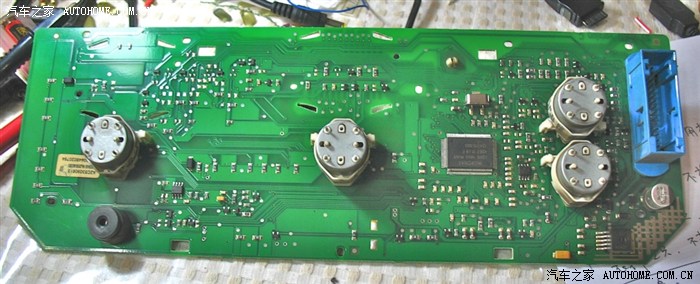

这是拆下表盘表针后的电路板，拆表针时用镊子或剪刀夹住根部撬，要注意别伤着针和表盘。用手是扣不下针来的。剪刀感觉容易使力。

这是仪表马达：

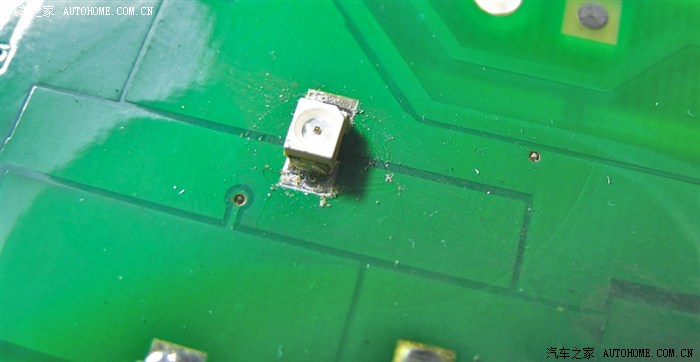

这就是主角了：LED灯




由于感觉报警灯和表针照明灯亮度不错，故只更改表盘刻度背景灯和时钟背景灯。

这是试验灯光颜色，试过高亮暖白，冷白，最后确定用正白光。如下效果：

换灯时，先用一3V电源（我用的是LED小电筒的电池盒）试原灯正负极，然后试一只，换一只，逐步换完全部，贴片元件的焊接有点考焊功哦。

最后恢复安装。

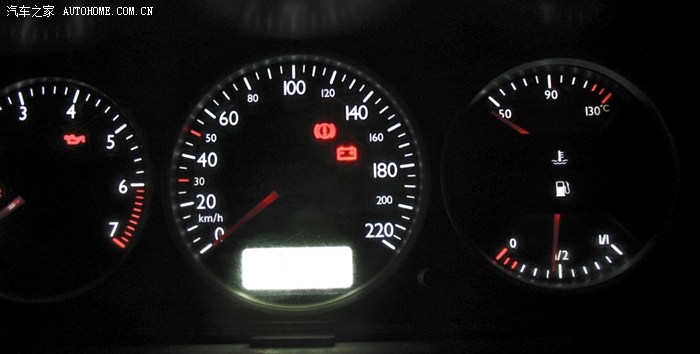

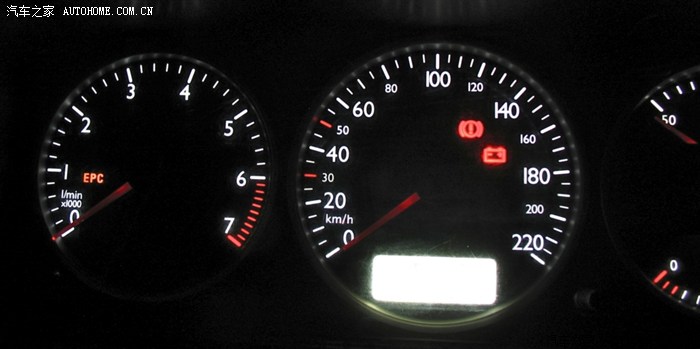

以下是改装后的效果：非常非常满意。

上图中时钟看 上去一片白，实际效果是很清晰的。
