给维特拉中控胎压表改装3.2的液晶屏并实现无级变光

2022年从淘宝网上买了知行制造局的中控表。这三年多下来，感觉屏亮度低了。便想自己动手换一个屏。问了一下卖家屏型号，卖家支支吾吾的不肯说。能够理解，毕竟是人家赚钱的门道。

于是自己动手。先拆为敬。

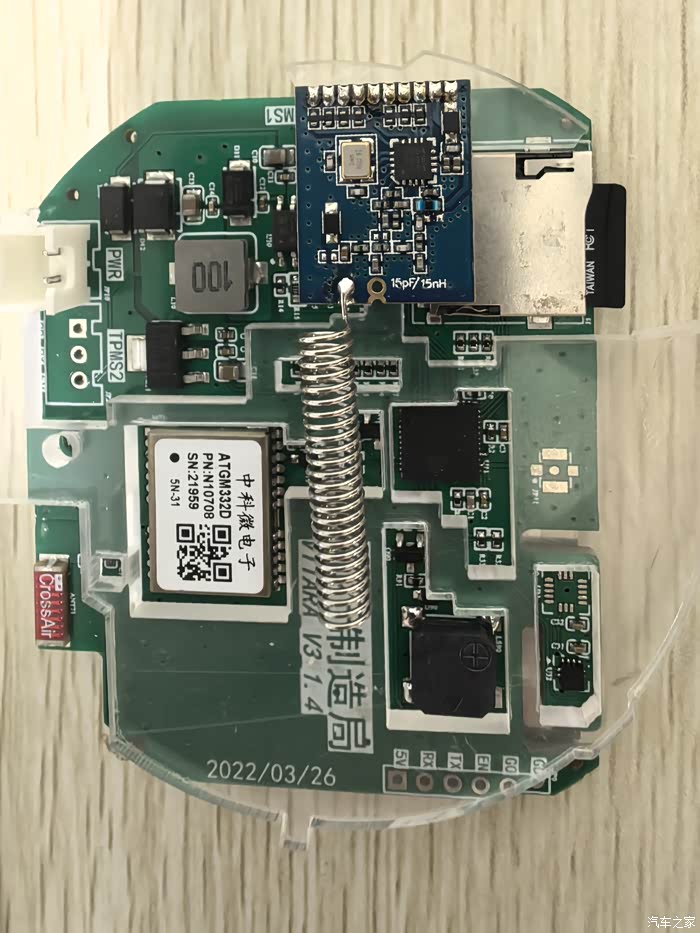

仔细研究了一下，发现mcu是esp32，查了一下技术档案，能支持的显示屏以spi或者8080为主。把显示屏拆了下来（直接用电烙铁焊下来），确定是ILI9341的串口屏。并且查到了厂家是深圳的。然后就简单了，查了一下屏接口定义：1、负极；2、reset（可以不接）；3、scl；4、DC；5、CS；6、SDA；7、可以不接；8、正极；9、背光正极。其它都没使用。

1-18号脚电路板已经写清楚了。必须接的是3、4、5、6四个脚。这四个脚是数据通信必须使用的。在第一张图片12V插脚的旁边是5V电源输入，靠近12V输入的负极，写了5V字样的是正极，可以直接焊接U***电源线。我就是使用U***给主板接入的电源。

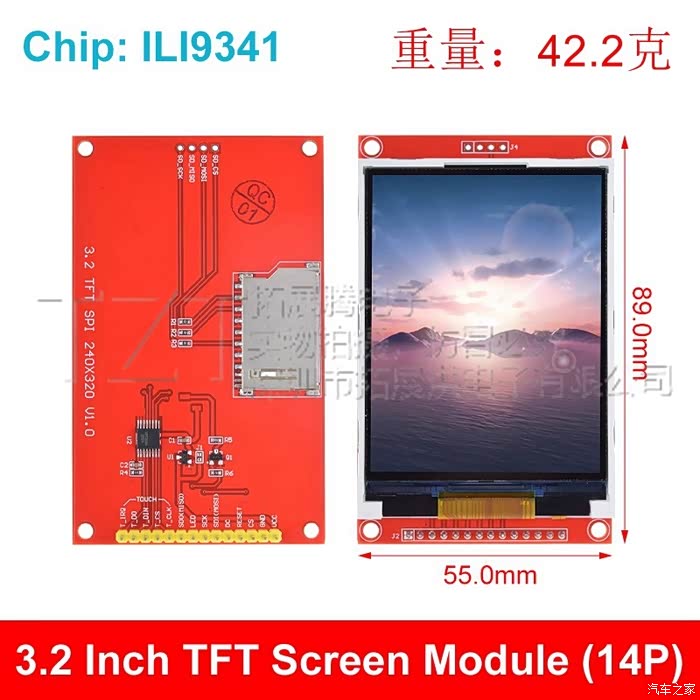

然后网上随便买了一块最便宜的ILI9341显示屏，目前能找到的最大的是3.2寸。

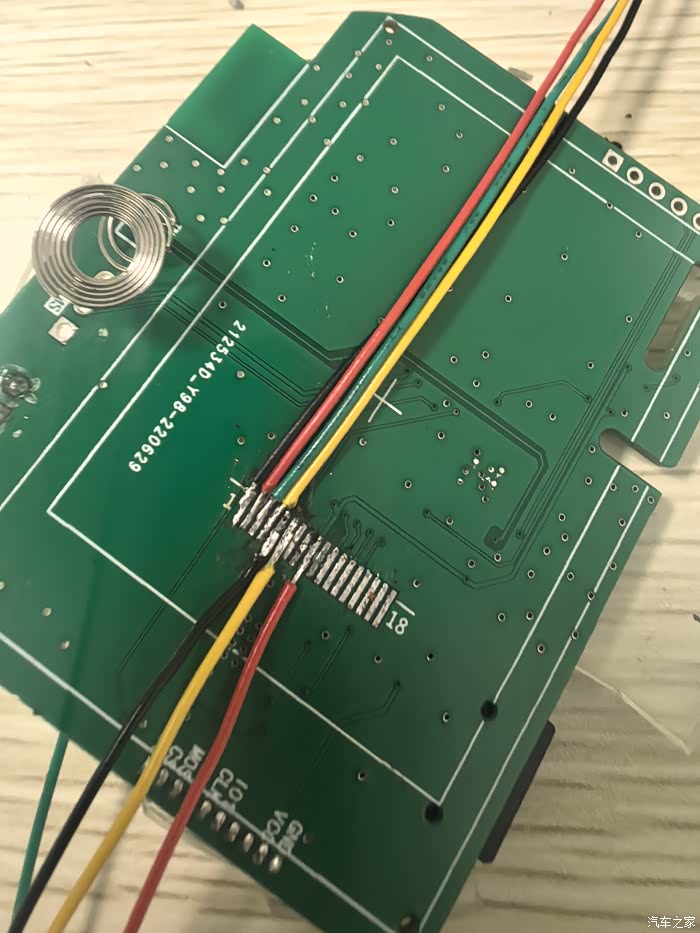

在背面引脚已经注明了，只要把正负极及4根数据线对接焊接就可以了。

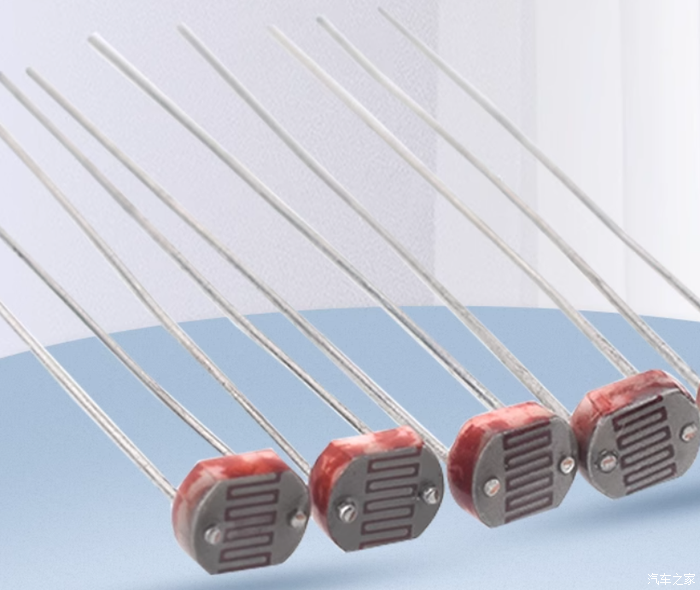

无级变光的实现，需要另外购买一枚光敏电阻5506，这个很便宜，10根一块多钱。这样屏幕就可以跟着环境亮度自动改变亮度。如果采用U***供电，直接将光敏电阻的两个脚分别接屏幕的LED和正极；如果沿用原车12V供电，两个脚分别接LED脚及主板的9号脚，如果直接接屏幕正极，背光会一直亮着。原因就是原车12V供电是常电。

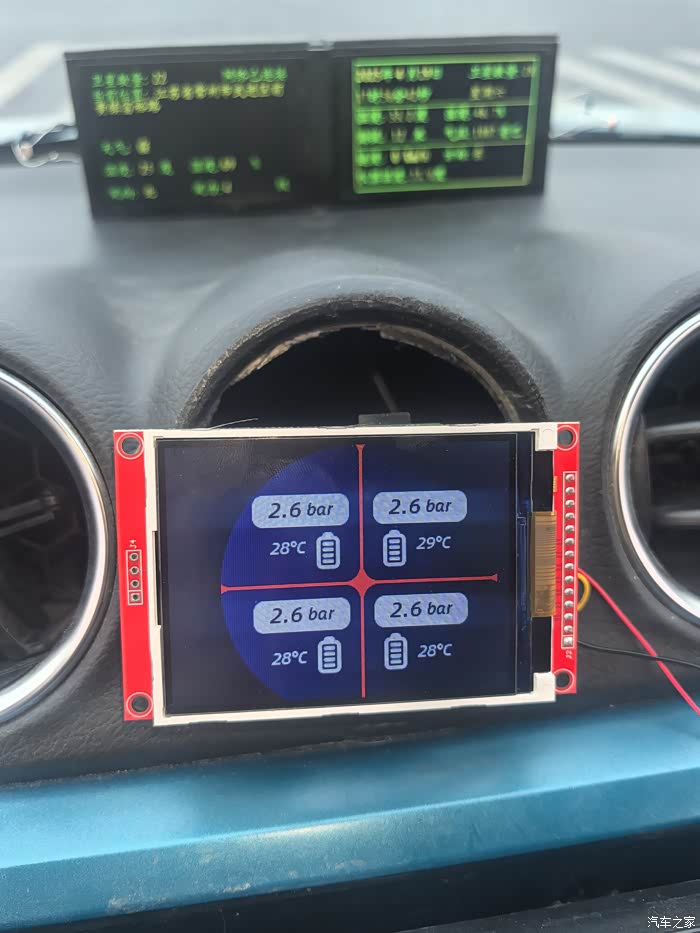

这是焊接好的屏幕，后面将其装入内部，用3M胶及牛筋固定。另外定制一个直径73mm厚度1mm黑色半透明亚克力板装入原有装饰环。改造即完成。

另外，在这里提醒大家，不要试图去买圆形的屏焊接上去，显示控制芯片不一样，即便你将几个数据针脚焊接上去也不会显示的。除非你能得到卖家的源码对原始固件里面的驱动进行修改。如果想改，目前只能买ILI9341控制芯片的屏。
