缤智挡位指示灯不亮焊接维修

开了两年半的本田出故障了，档位指示灯不亮了，尚未出保修期，去4S店吧，第一次肯定是检测故障然后定配件，这个估计没有库存得现定，然后还得去第二次，耽误两天功夫，我一看自己拆开研究一下吧…………

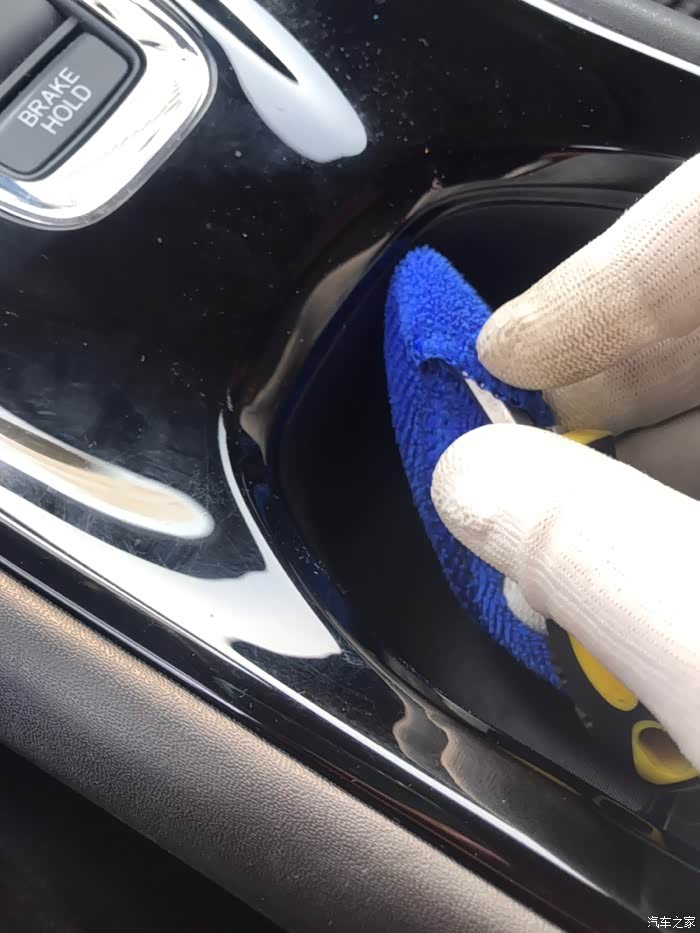

一字螺丝刀垫上毛巾，撬开装饰板

用力，别害怕，都是好塑料，天也暖和了，不会碎了。

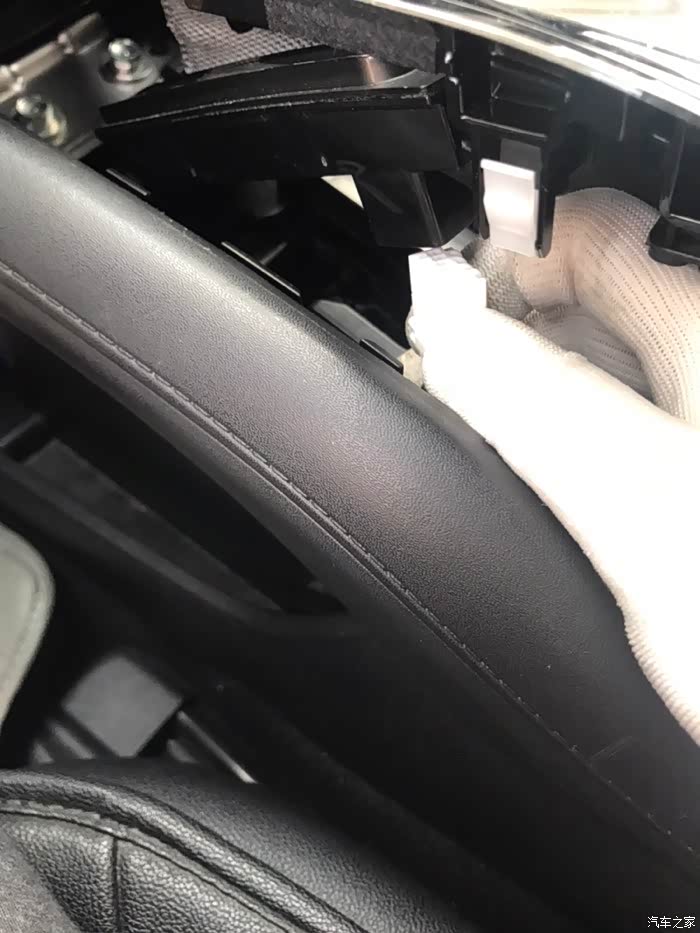

拔下指示灯插头，卸下两个螺丝，就能拆下档位指示灯了，一个人干活连照相，图片凑合看吧…………

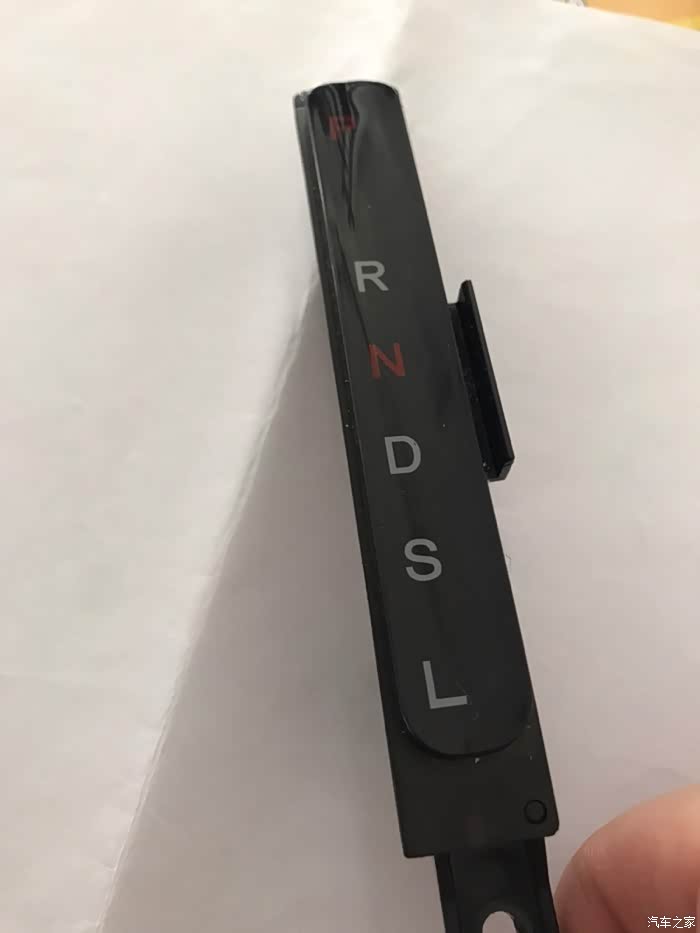

这个就是档位指示灯总成，不知道是哪个乡镇企业的产品，本田用料越来越拉基…………

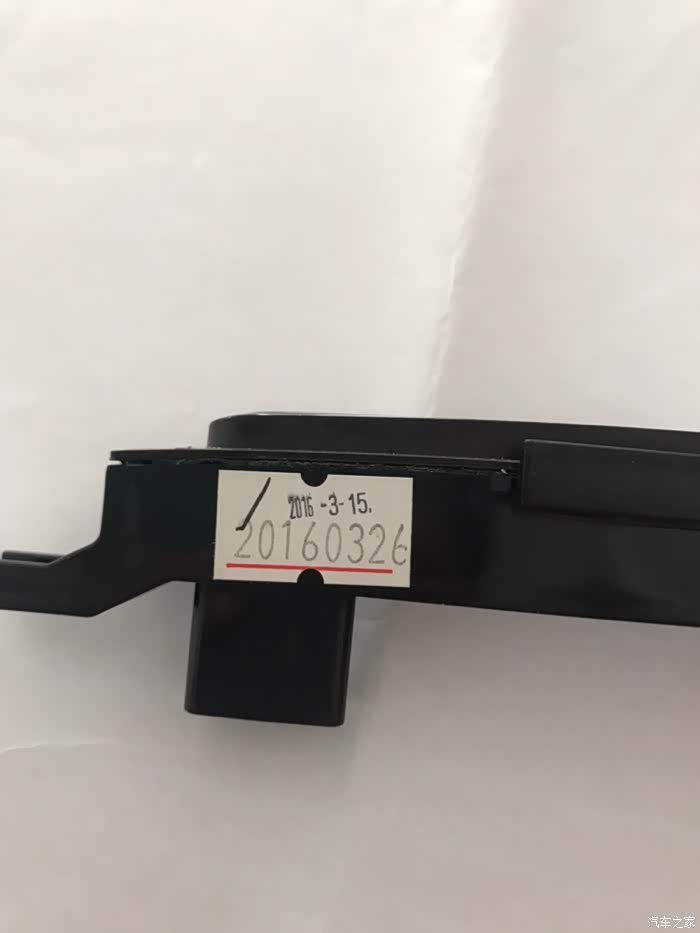

一看这个标签估计就是国产玩意，没出保修期就完蛋了，据说这个玩意儿出了保修期自费去4S换400元，淘宝自己买件自己换还得200了……

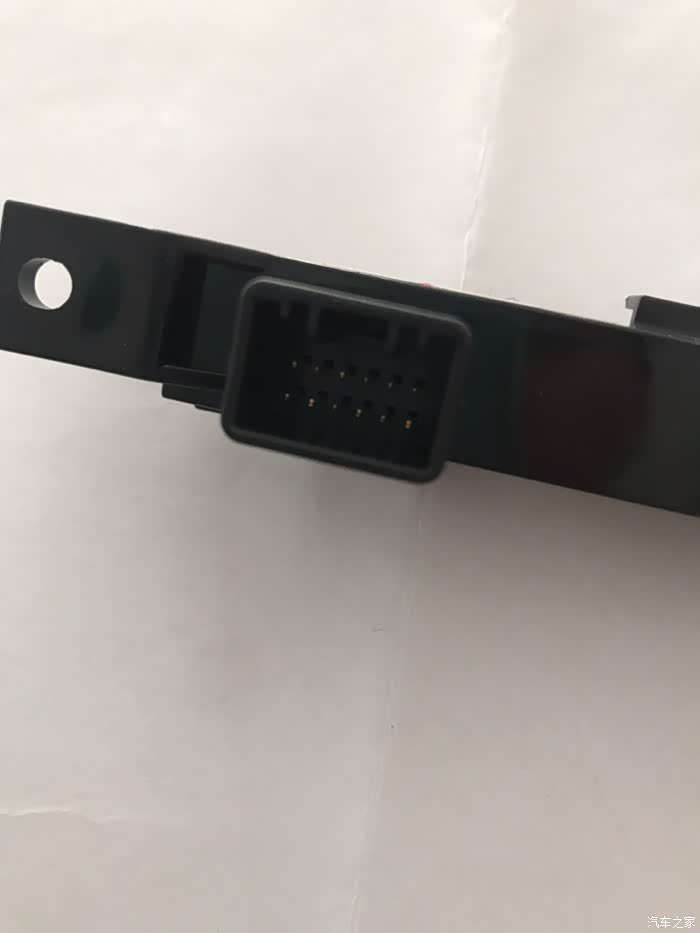

这个小东西插接件还不少根

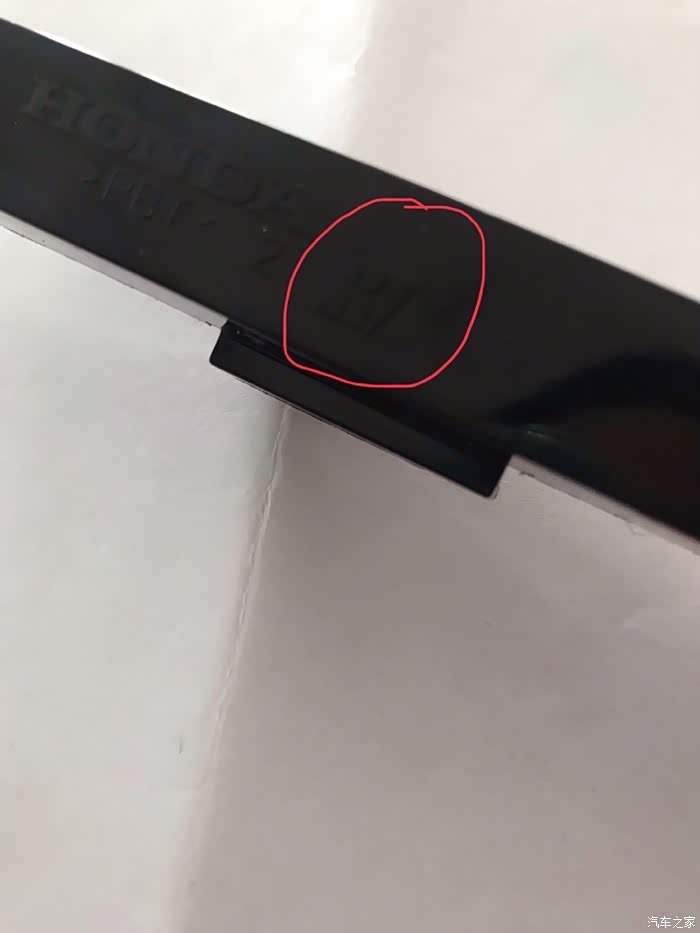

有知道红圈处的这个标志是哪个厂家的产品吗？

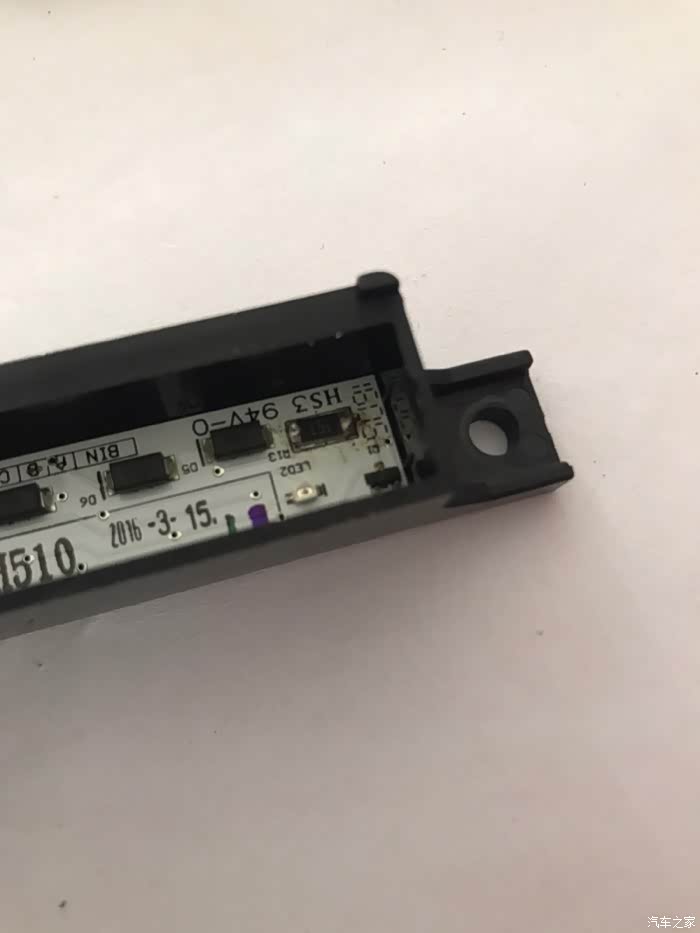

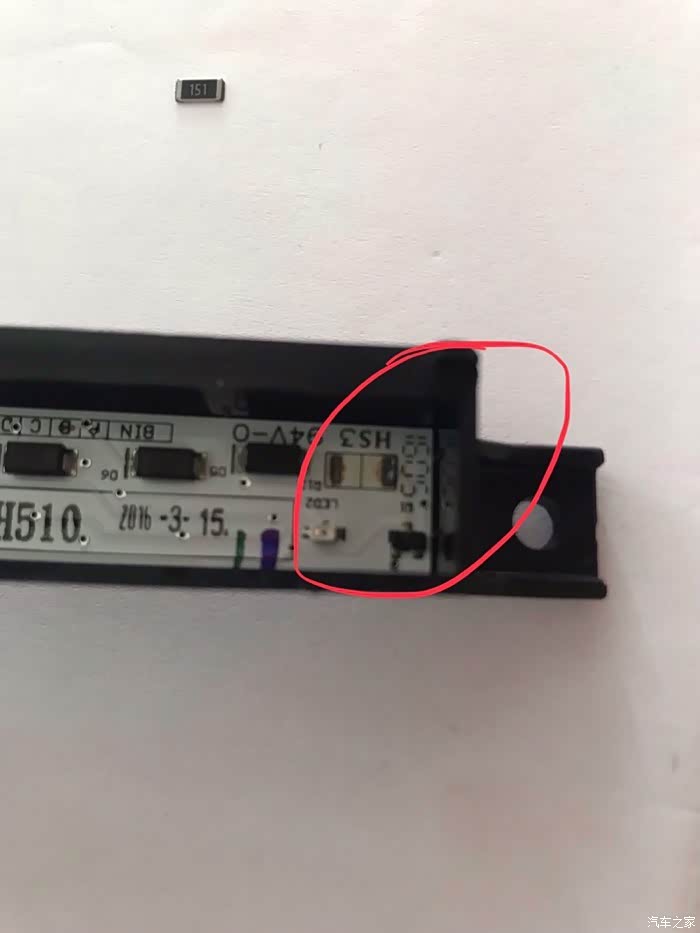

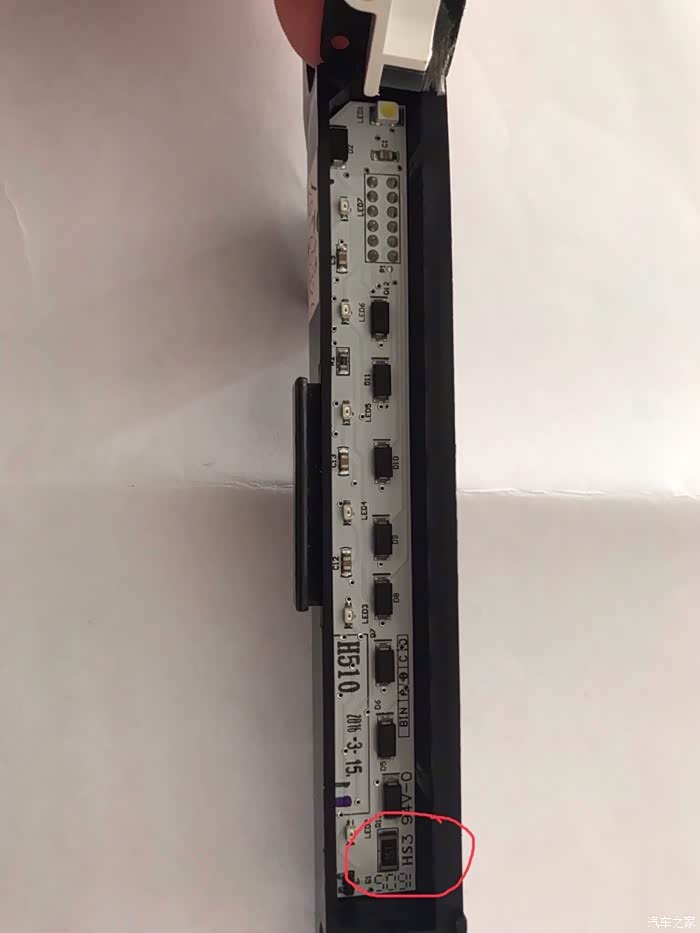

拆开之后，经检测，红圈处151号贴片电阻虚焊，导致故障…………………

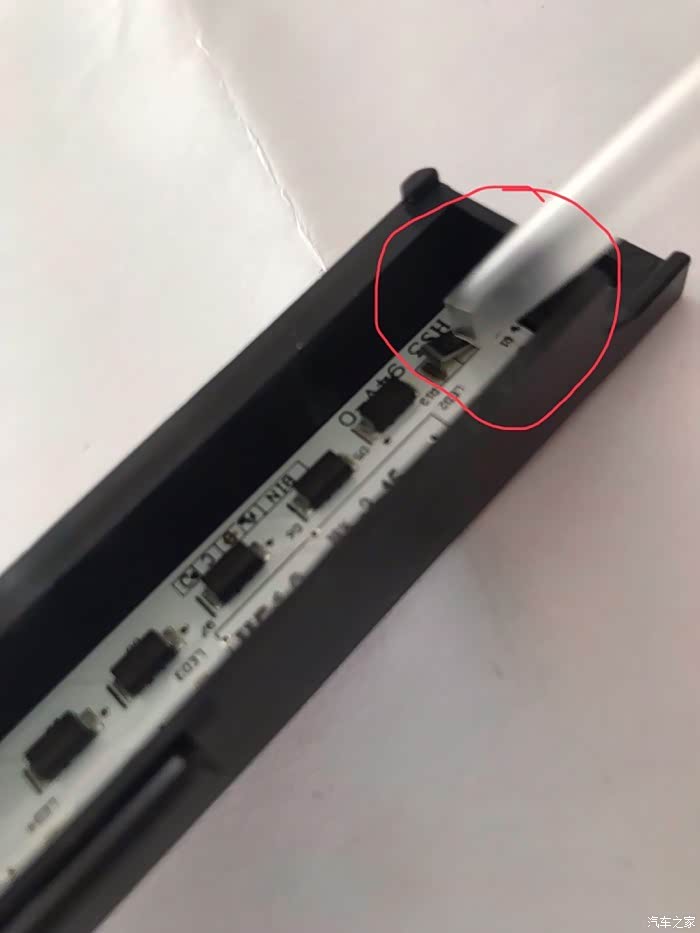

虚焊处用吸管一挑就起来了，焊点已经烧蚀变黄造成故障导致档位指示灯不亮………………………

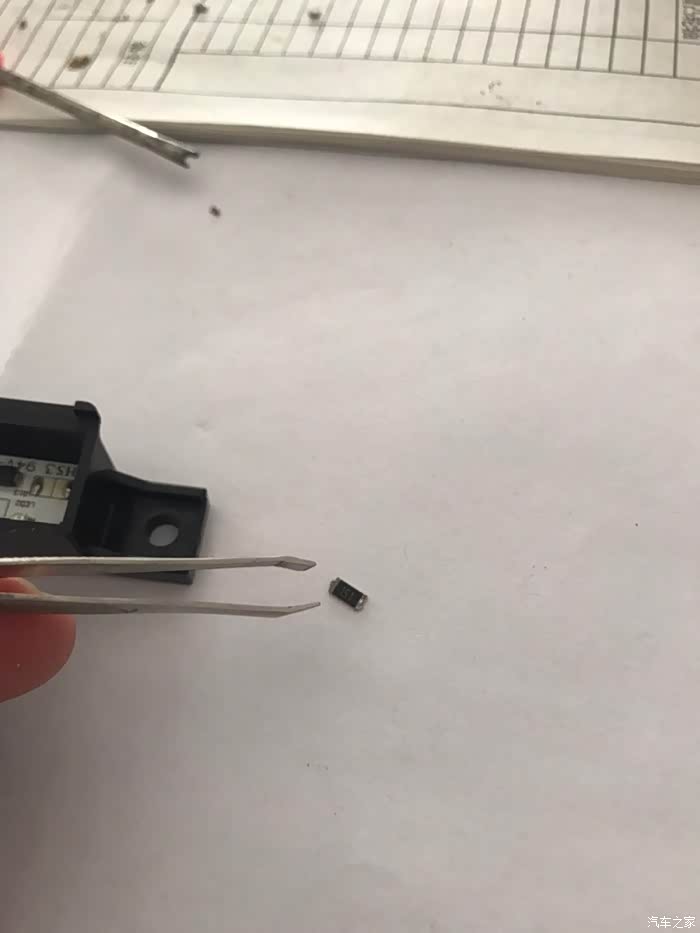

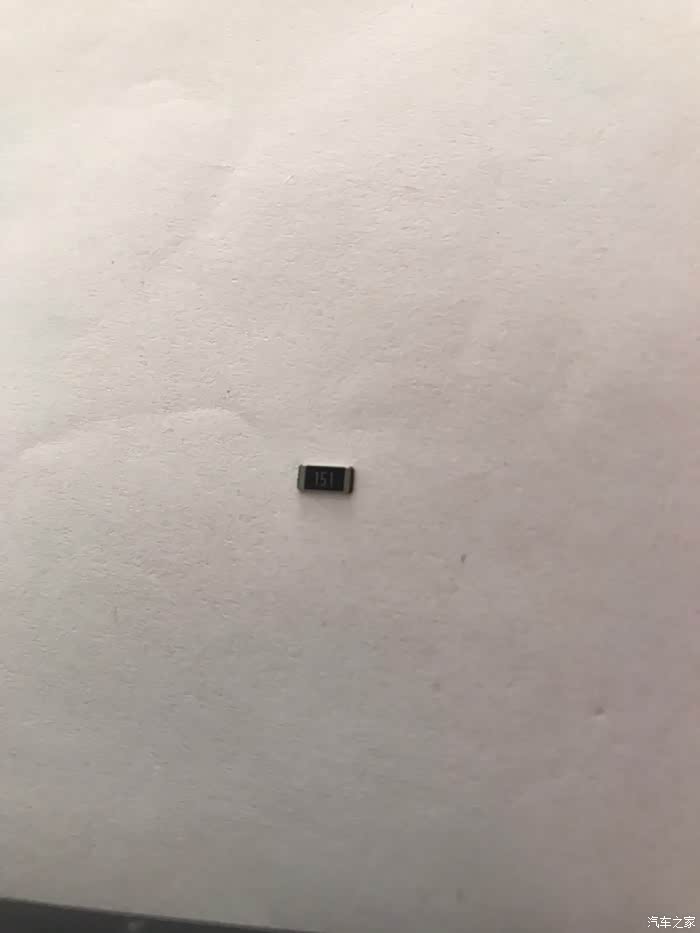

拆下这个编号151的贴片电阻，这个电阻的阻值是150欧姆，需要简单处理一下，清理氧化层，然后植锡…………

电路板已经烧蚀发黄，必须处理一下才能焊接………………

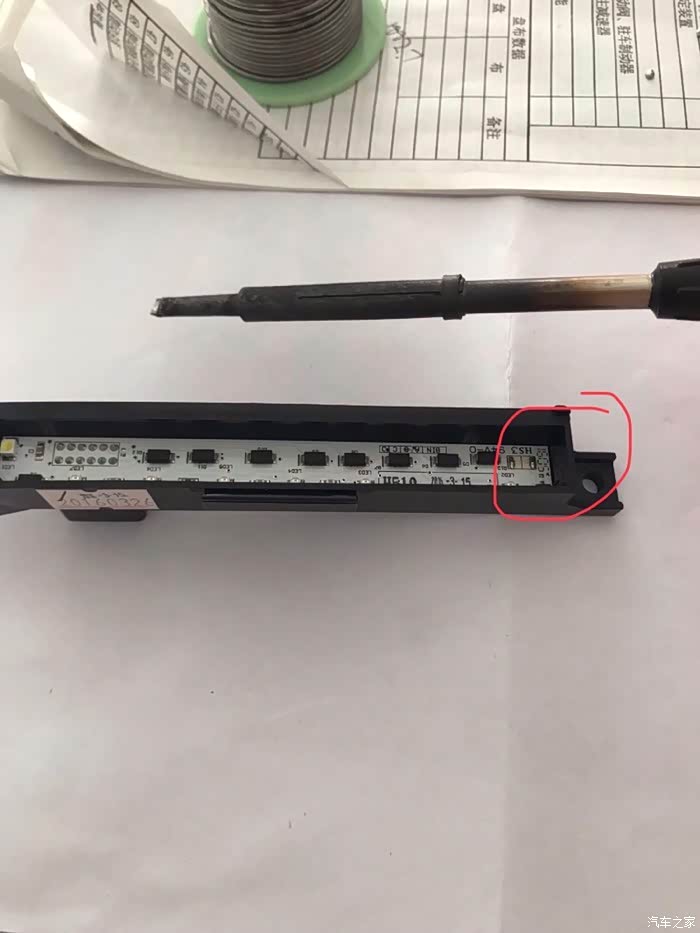

开始清理氧化层，电烙铁植锡，我这个烙铁按说不能焊这个贴片电阻，贴片电阻一般都用热风枪焊，但是咱没有，本着死马当活马医的精神，愣焊………………

镊子夹起贴片电阻，开始焊接，切勿与电烙铁长时间接触以免烧毁原件，蜻蜓点水般，瞬间熔接，全凭经验火候…………………

焊接完成，工具有限，焊点不好看但是焊的挺透，一个人干的活，所以熔接的一瞬间没能照相，各位见谅…………

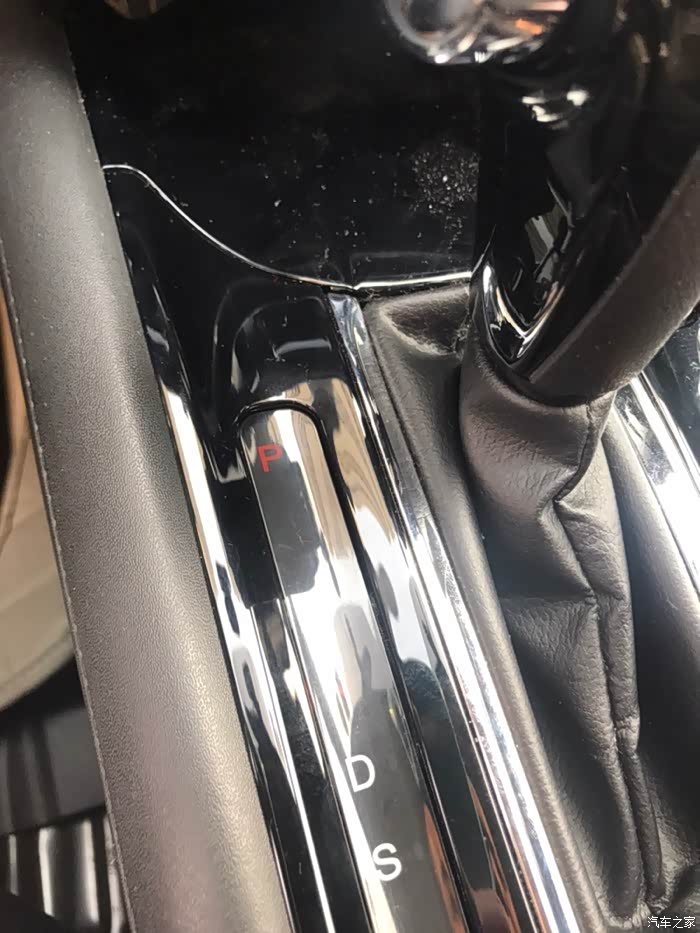

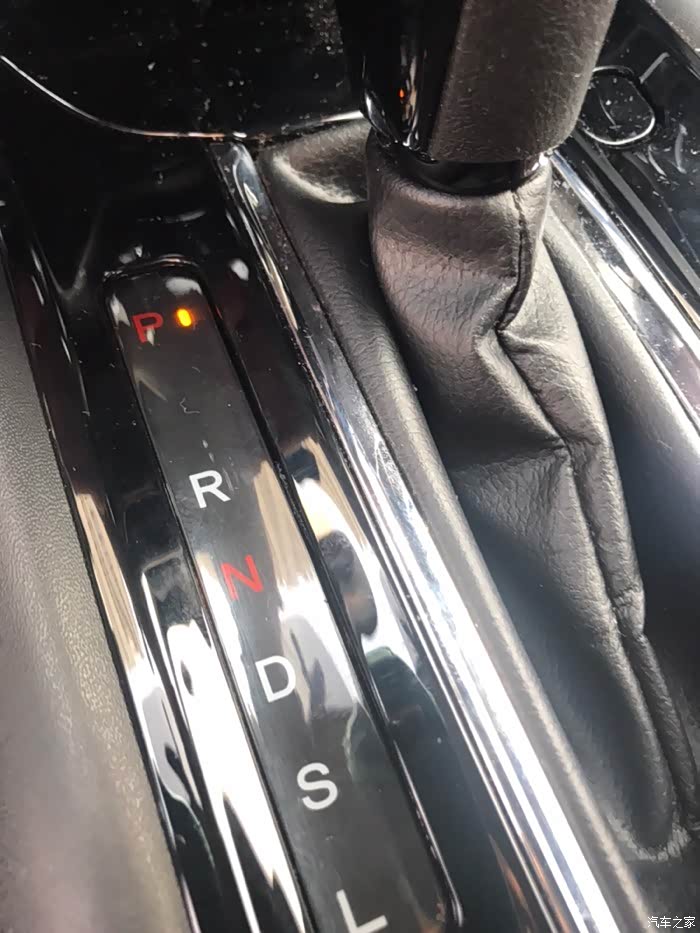

组装完毕，装车试试，OＫ，灯又亮了，故障排除完美解决。

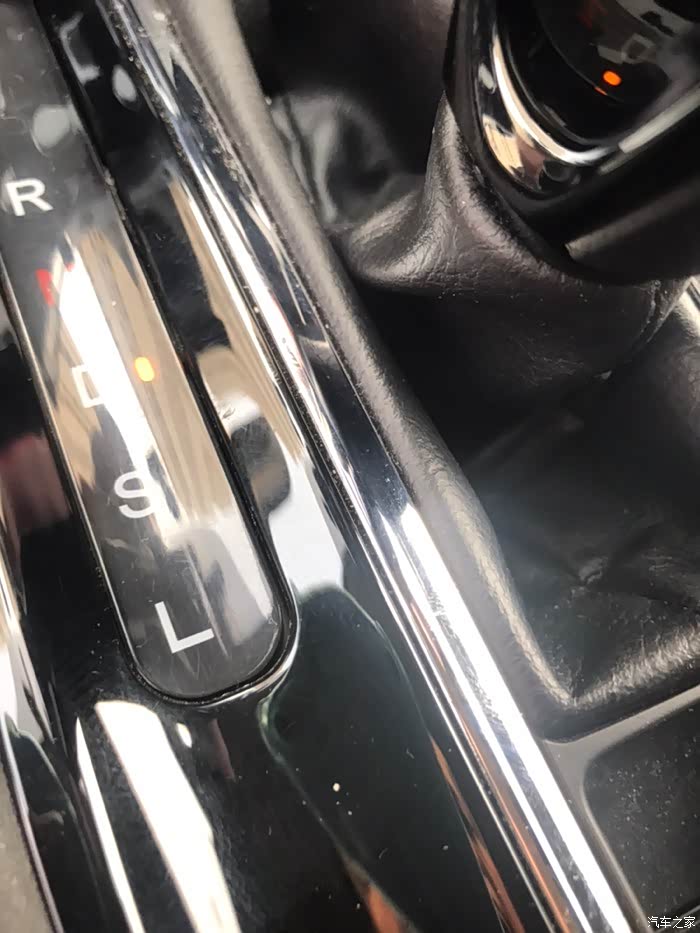

来回动动档位，各个位置都亮了，谢谢观看……………………
