续写！CRV加装指纹识别和更换导航仪及其它详细作业（申精）

前面交了一篇作业 http://club.autohome.com.cn/bbs/thread-c-314-27591975-1.html

感谢编辑版主加精、认证并推荐首页分享以及各位车友的顶力支持，也为了兑现承诺，经过几天整理，再发布详细改装作业…

欢迎有同样爱好的车主相互交流，努力打造有个性的爱车…

诸位车友先听我讲一段故事，耗点时间别喷…

如果不是老家2013年8月中旬遭遇一场水灾，我没那么快换车，我原来的车是08款小广本CITY（思迪），07年9月份买的，因为本人很少跑长途（话说思迪跑高速也不太稳），6年间只跑过6、7趟，其余基本都在老家当地跑，所以到现在里程表还不到4万公里，如果不跑那么几趟高速，到现在最多3万公里，车况良好。2013年8月中旬连续几天的暴雨，引发百年一遇的洪灾，最深的水深达2-3米左右，很多车都被淹没…

我的车水淹到顶棚，洪水退后拖到汽修厂，报价2.5-2.8万，晕！自己跟保险理赔后将拖到汽车美容店，议价1200元拆洗，拆卸时我让汽修美容店的员工先把发动机电脑板、气囊电脑、助力等几块电脑板先帮我拆卸下来，然后我拿回家自己清洗，后来安装回去后除了气囊电脑板损坏之外，其它电脑板都正常工作，后面后续换了一些其它的配件，总共花费8000多，花费差不多三分之一，几个月过去了，到现在车辆一切正常，可见这家汽修厂…

很多朋友都建议我换车，LD也说借此机会换一辆空间稍微大点的吧。可手上头没钱，还好在几位朋友大力支持下，凑足了首付...

其实买什么样的车基本没有纠结，目标很明确，只不过原先CRV并不在购买名单内，两年前一直钟情雅阁，想着到时候换车就换雅阁，但水灾后身边突然多了很多SUV车型，受影响也喜欢上SUV车型，特别是水灾后有一段时间借开朋友的丰田普拉多和斯巴鲁傲虎的关系吧，感觉越野车型视线好，车身相对较高，本人身高1.8米，体重70多公斤，所以，自我感觉开SUV车应该是比较合适的…

要说纠结也就这么点吧，至少我是直奔目标车去了，并没有看这车看那车的…

既然考虑换车了，也确定车型了，那么就行动吧，因为我经常落脚的地区在宝安，所以在“汽车之家”找了一间距离宝安比较近的4S店，最后确定龙华深业店，打电话大概咨询了下，接电话的销售mm也留了电话，几天后去到店里，直接联系留了电话的那位销售mm，谈好价格后下定金，当时我定的是2.4两驱豪华，钛金银深内饰，价格是25.2（这个价格在目前来说可能还有点偏高，但在当时可以说是很低的了），送专用导航、行李架、踏板、尾翼、地板、全车保险等等… 销售mm还多给了一个车载冰箱，到我去提车时还额外送给我一个打气泵、空气净化器，春节前还寄给我一个蓝牙音箱，在这里赞一下该mm。交完定金后就是等，我是9月中旬定的，合同上注明到车日期是10月份底（注意：是到车日期，不是交车日期，精明的4S店绝不会让自己处于被动），意味着要等一个多月，不过也没关系，咱还有广本思迪，不然，偶尔还能借朋友的斯巴鲁傲虎或丰田普拉多开，在此感谢这两位朋友，特别是水灾后把斯巴鲁借我开了半个多月的那位朋友…

话说一个月很快就过去了，4S那边一点消息也没有，开始坐不住了，打电话，销售mm说车还没到，让我再等等…

转眼，约定的到车日期也过了，这回有点急了，再打电话，mm说车还没到，看能不能换别的颜色，比如说白色，可以的话马上可以配到车。本来最喜欢的就是钛金银。问答该mm：“钛金银大概什么时候有？能给我一个准确时间吗？就算再等一个月也可以…” mm答：”再等一个月也可以是吗？再一个月的话应该会有，但我还是不能完全确定哦…“

算了，换颜色吧，换白色，因为2.4的白色是珍珠白，是金属漆，果断换白色，其实白色挺抢眼的，就是不太耐脏…

内饰依然是深色，个人觉得黑内看着很舒服，也大气上档次！

大概过了几天，mm通知车已经到了。接到通知后过了几天去到4S店刷卡交尾款，因为办了按揭，东风金融还没放款，而且要安装送的那些精品，以及上牌，让我等几天再过来提车… 没事，那么长时间也等了，还在乎这几天？回家…

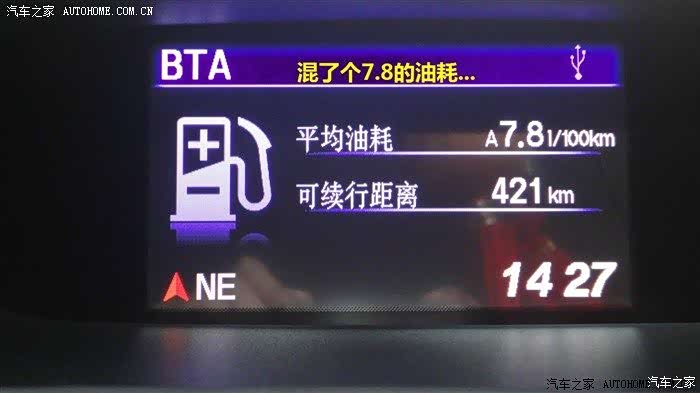

过了一个星期左右就去提车了，提车时里程表显示里程为7km，开市区路油耗9.6左右，高速最低跑到7.6，而且车里4个成年人以及一大批行李… 其它的关于性能、操控性等优缺点基本上都一样，很多车友已经谈的够多了，这里就不多说了…

提车后第三天就走一趟高速，平均车速90km/h，一路很舒坦，4S送的导航真不咋滴，经常卡机，要恢复出厂才能正常工作，而且没有内存卡插座，U盘播放成了摆设，这对于喜欢听音乐的我真是折磨…

开了一段时间后，跟99%的车主一样，决定给爱车加装以及换掉一些东西…

第一个要换掉的是FeiGe专用导航，经常卡机并且不能插内存卡或用U盘播放音乐这让我很不爽…

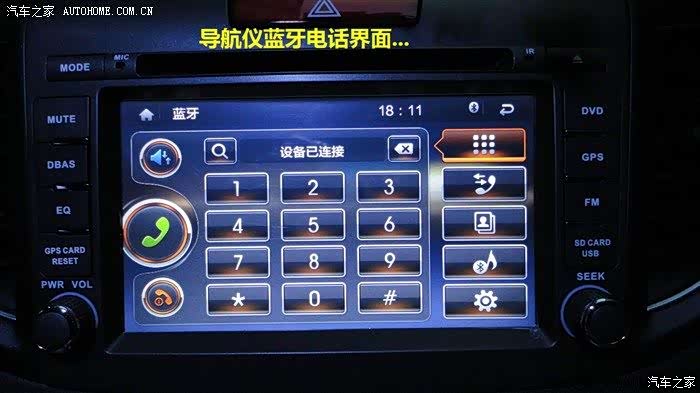

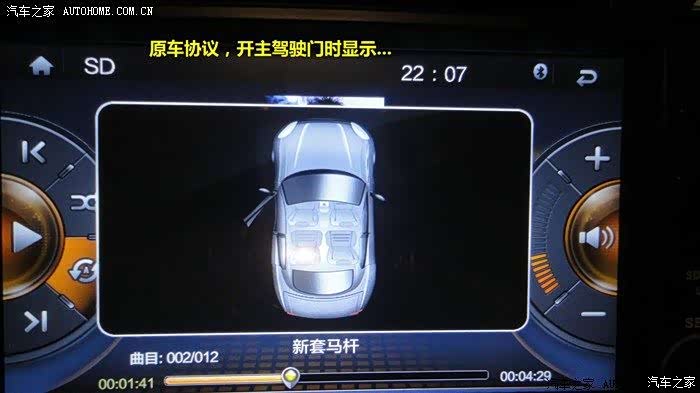

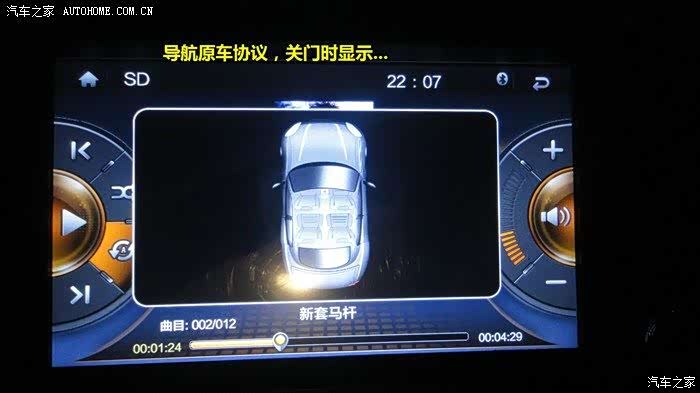

既已打算换掉导航，就找一款自己喜欢并且性能不错也不贵的，后来在宝安买了一台TZY带CMMB电视盒的DVD导航一体机，安装后感觉很不错，音质、界面自我感觉良好，而且带原车协议，方向盘无需进行学习即可直接控制多媒体，并且开关车门都能在显示屏上显示。第二个要换掉的是喇叭，原车的喇叭真的很小家子气，跟摩托车的喇叭相当，有时候都不好意思按… 查找一番，买了电装，第三个要换的是车灯总成，原车灯太暗，也喜欢天使眼以及日行灯，所以也换掉…

另外准备加装的是指纹防盗和胎压检测，加装指纹锁既是防盗，也是防借，当时买这套系统的时候店家就一直强调：防借！防借！防借！非得说上三遍...

购买的指纹防盗具有指纹一键启动功能，而CRV 2.4自有一键启动功能，不想破坏原车的功能，所以我只是控制油泵而已。而加装胎压检测的好处是时刻知道轮胎状况，对于跑长途高速很有帮助…

开了一个多月后去4S店首保，原本想让4S店把要换和要加的东西帮我搞定，咱能省点心，结果4S店的师傅说指纹系统看不懂也不敢加装胎压检测系统，主要就是不敢随便更换或加装不是原厂的精品和配件…想想也是，这东西4S店可能还没咱熟…

本人是学机电的，动手能力还是有的，既然4S店做不了，那就自己来，年前买齐了相关的工具，准备自己动手（翻黄历并经过常务会闭门会议磋商，确定改装时间为正月初二下午）…

好了，感谢各位车友不厌烦的听我啰嗦一大堆，马上上图！很多图片在前一篇作业已经发表过，为了连贯性，这次在增加新图的基础上也引用前一篇的图片... 图片总共分为4部分：

1、精品篇：

:office:

电装蜗牛...

特写...

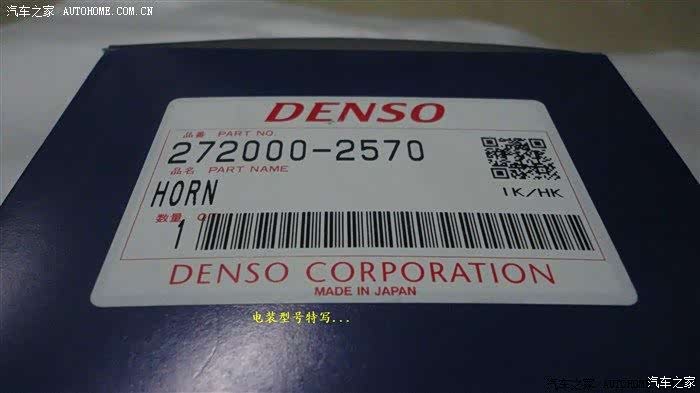

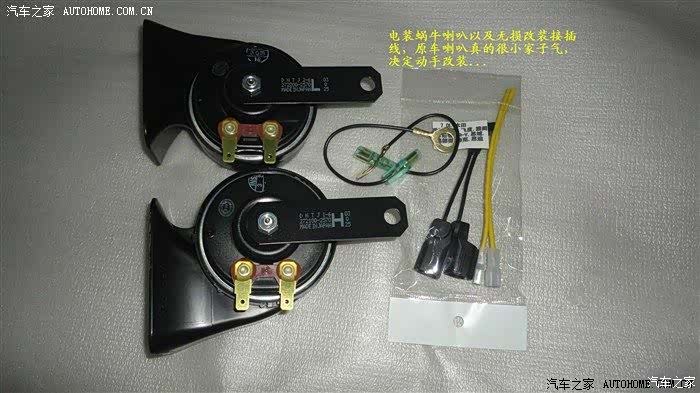

电装蜗牛喇叭以及无损安装线...

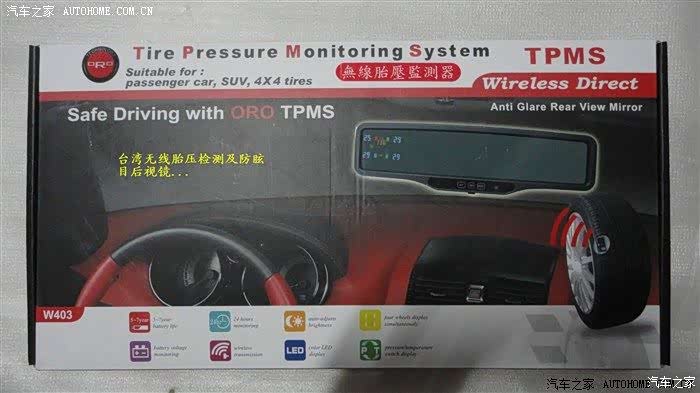

ORO无线胎压检测系统...

打开包装盒...

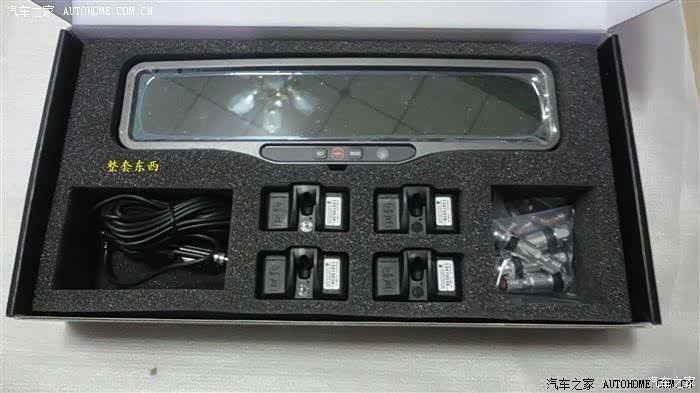

全家福...

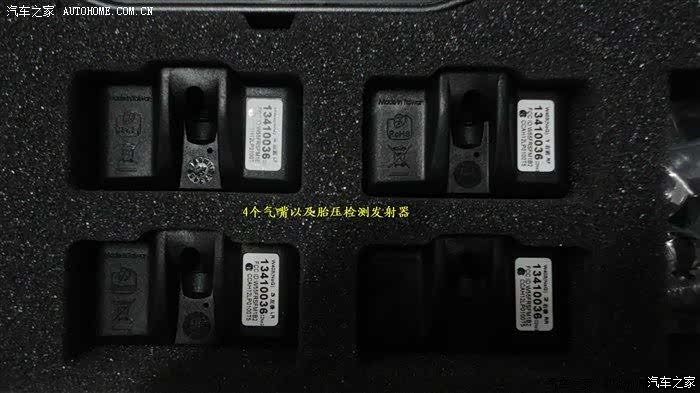

气嘴和发射器特写...

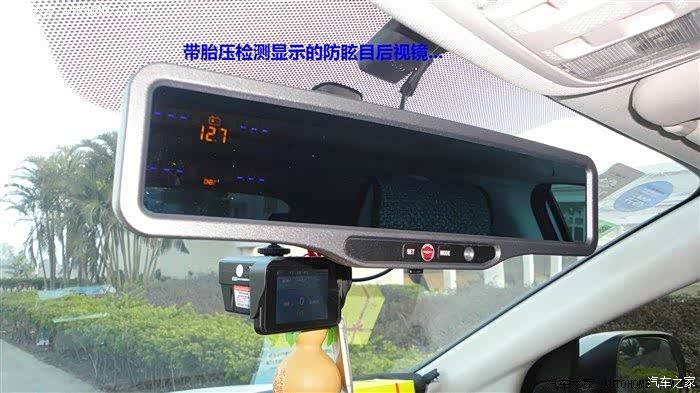

胎压检测系统的后视镜，防眩目的...

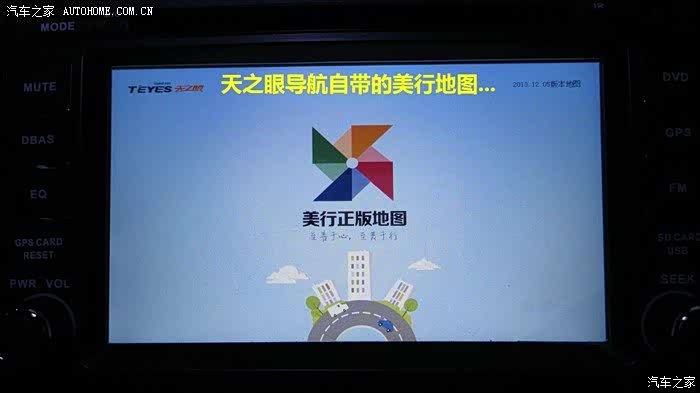

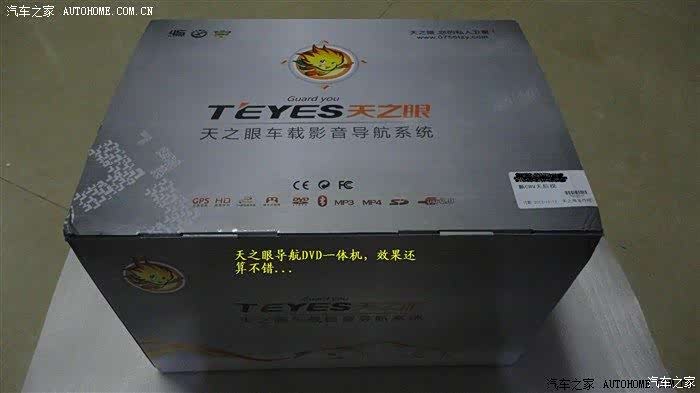

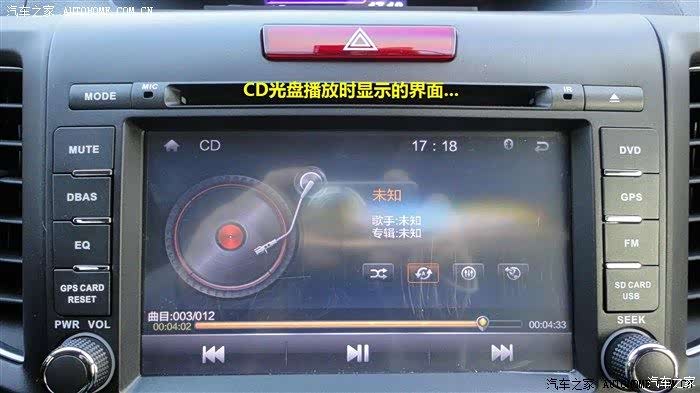

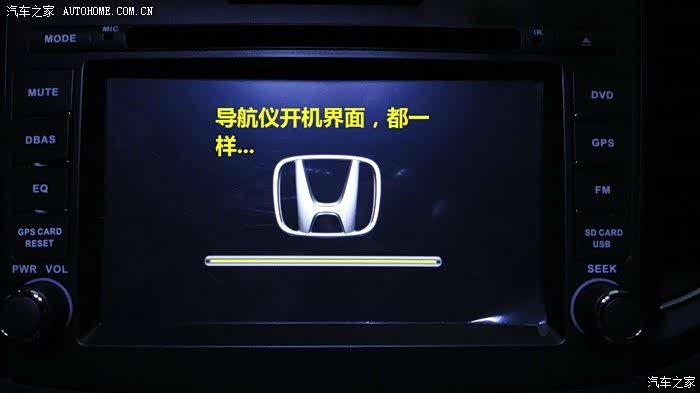

天之眼专车专用导航DVD一体机...

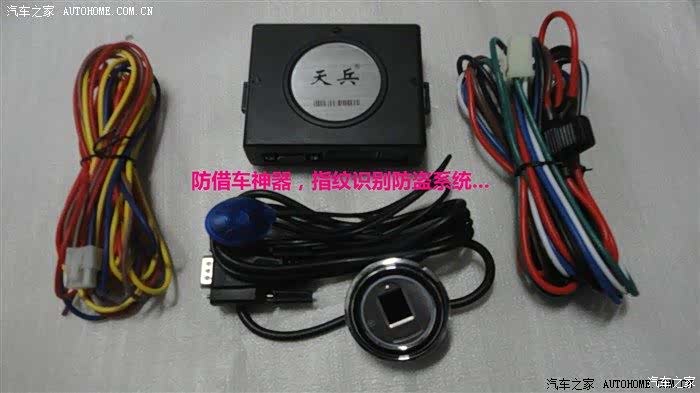

天兵指纹防盗防借车系统...

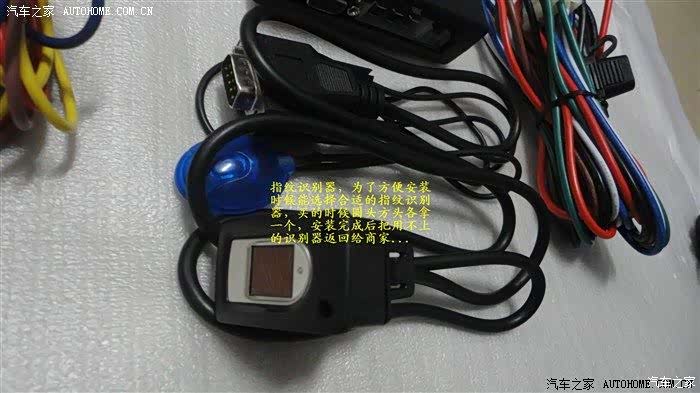

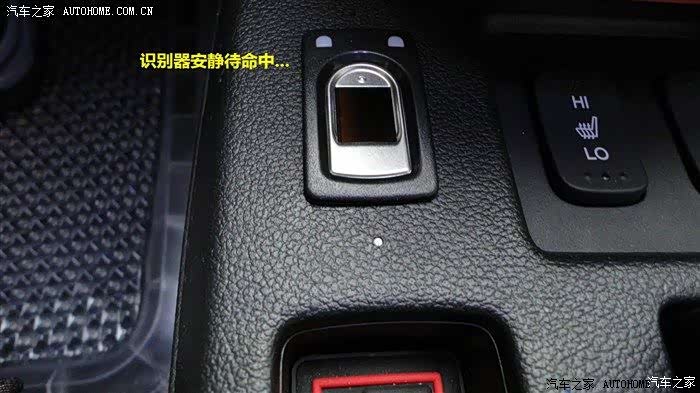

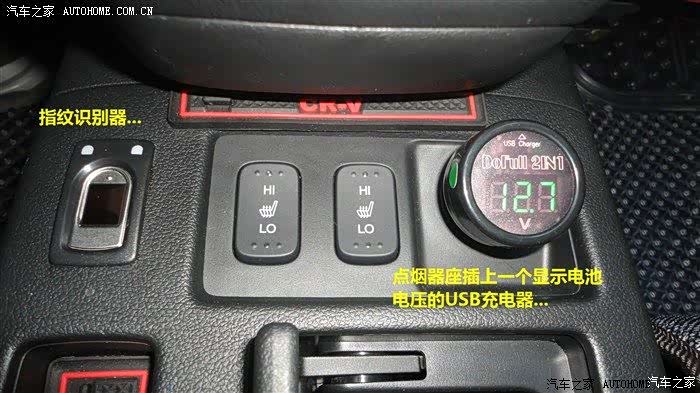

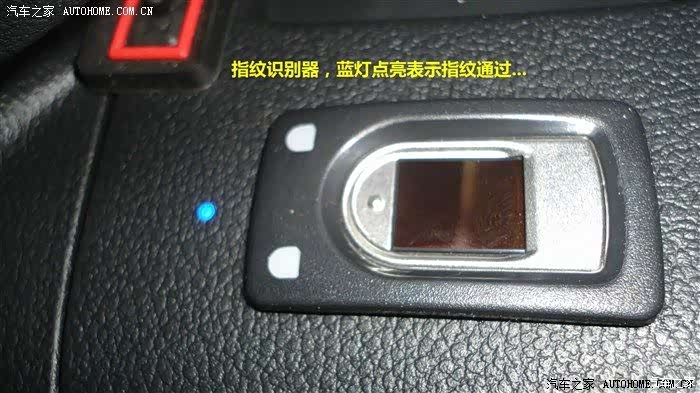

指纹识别器...

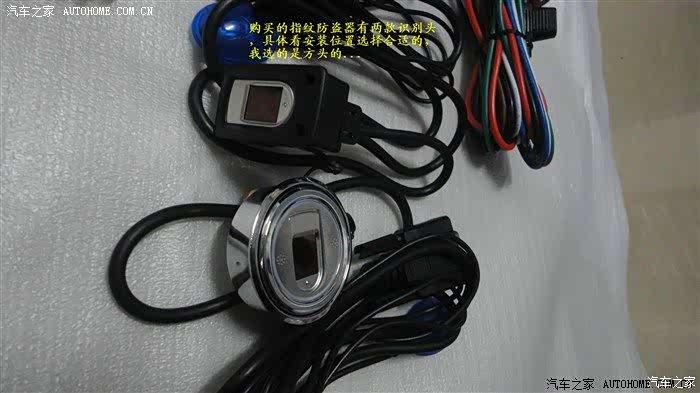

识别器有两款，一款是长方形的，在一部分车系上可以直接嵌入原车备用开关挡板处，比如CRV2.0在小绿叶按钮下方就有备用开关挡板，抠掉挡板就可以直接嵌入... 圆形那款开孔和安装比较容易，但前提是中控台周边必须有相当大的一块空白平板...

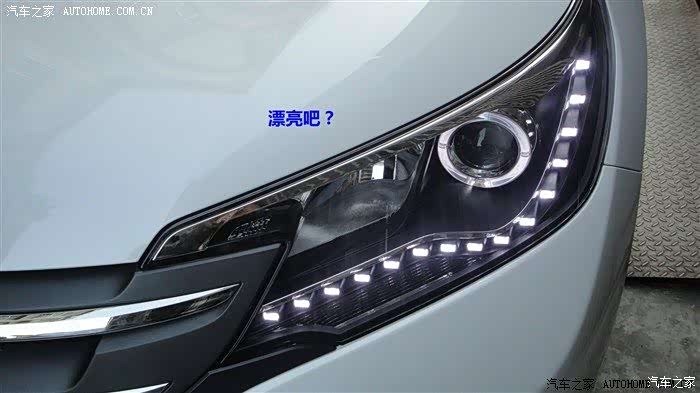

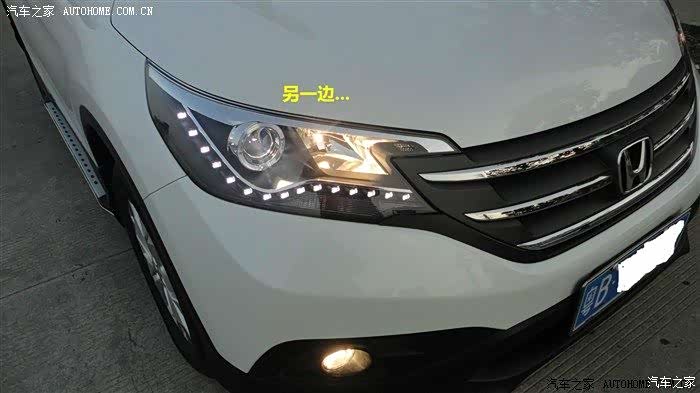

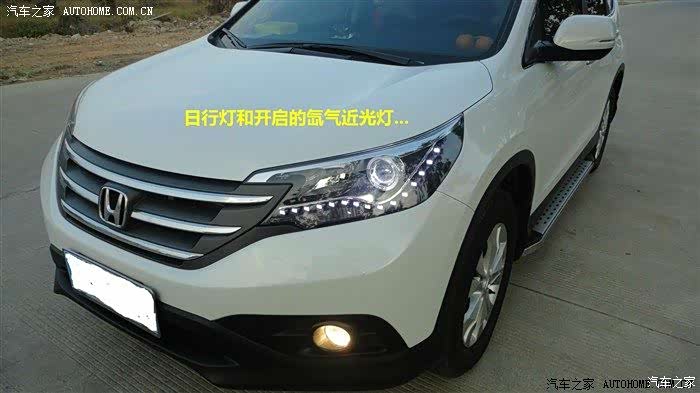

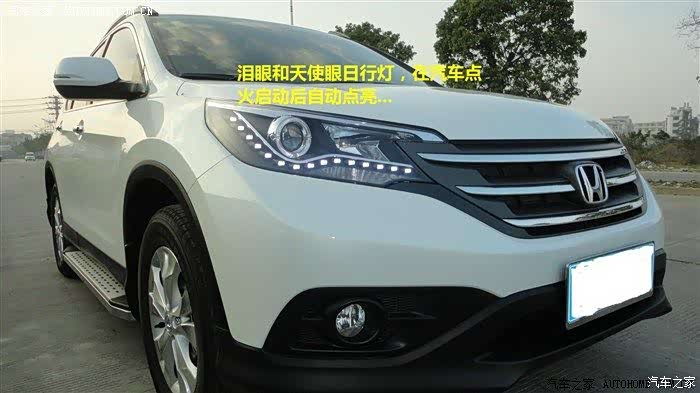

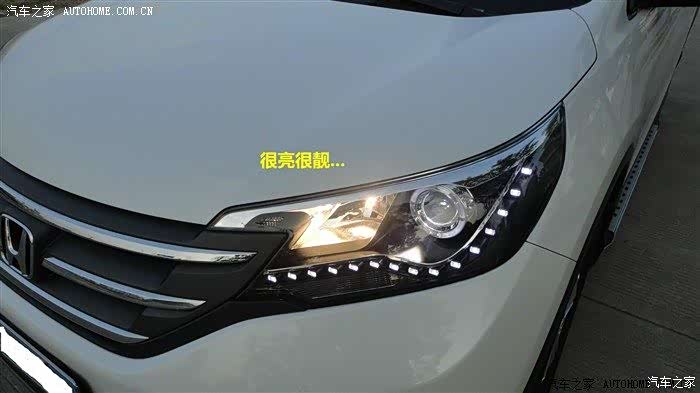

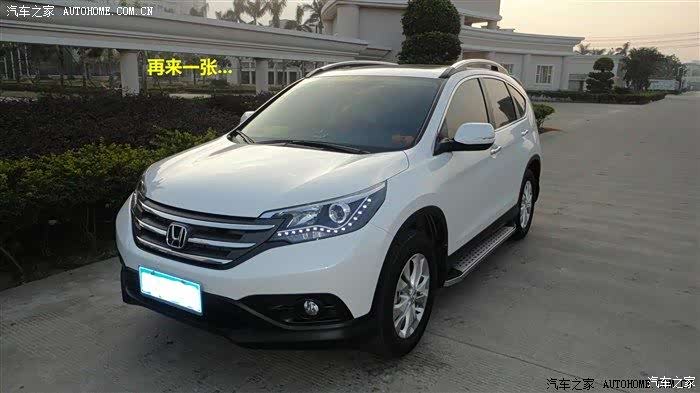

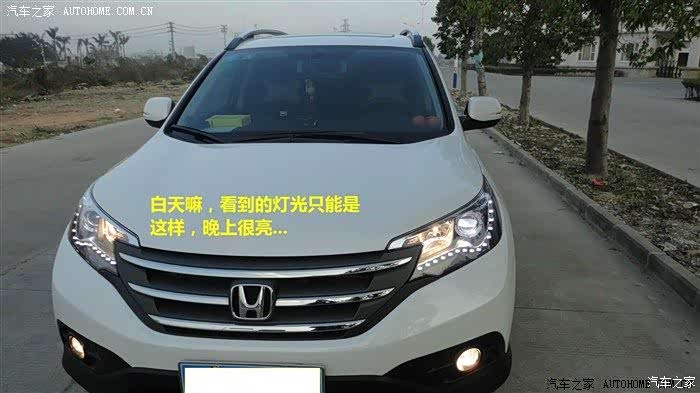

氙气大灯总成，集成近光氙气灯、泪眼日行灯以及天使眼...

该总成具有双远灯功能，近灯时单氙气灯，转换远光灯时氙气灯切换为远光，与卤素远灯形成双远光...

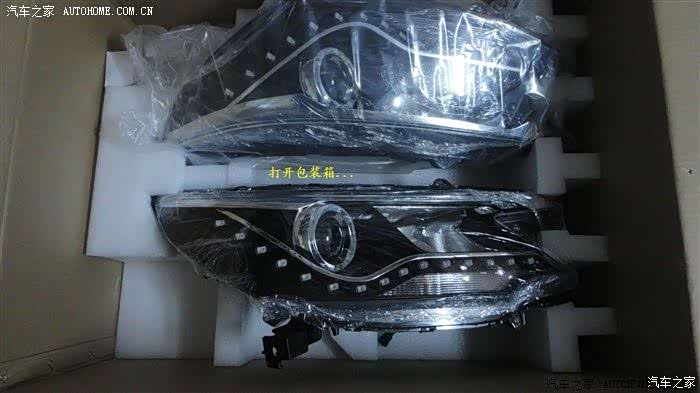

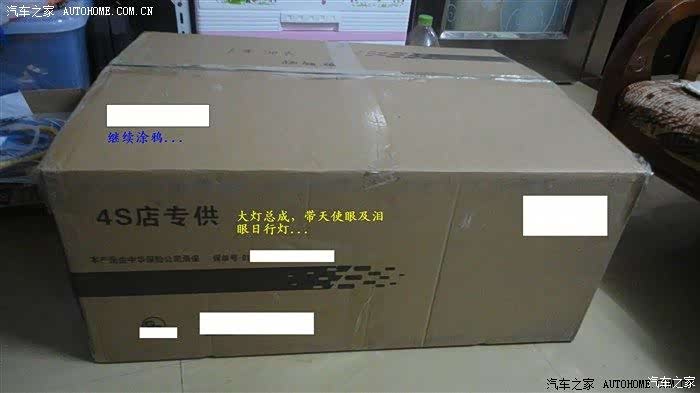

打开包装箱...

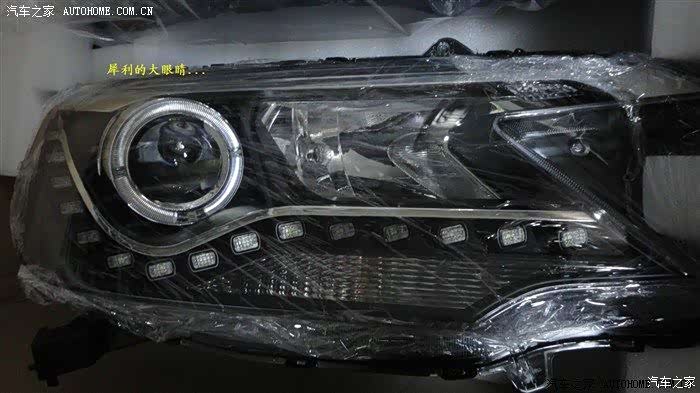

犀利的大眼睛...

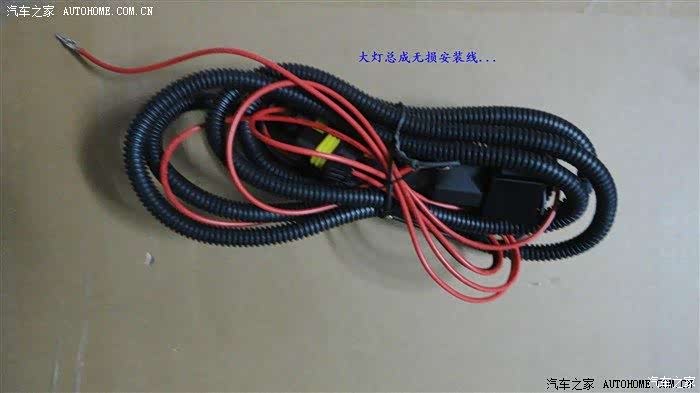

大灯总成无损安装线...

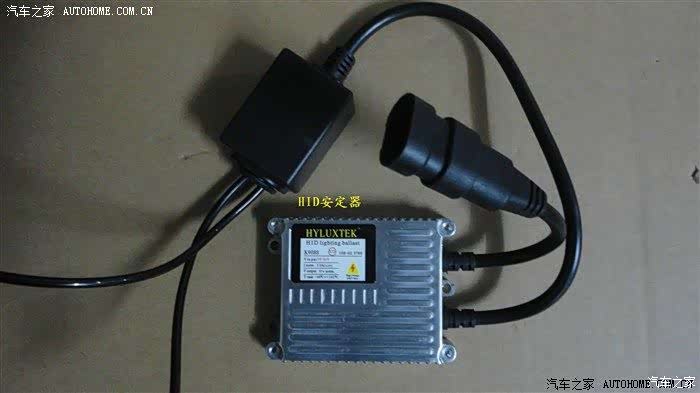

HID安定器...

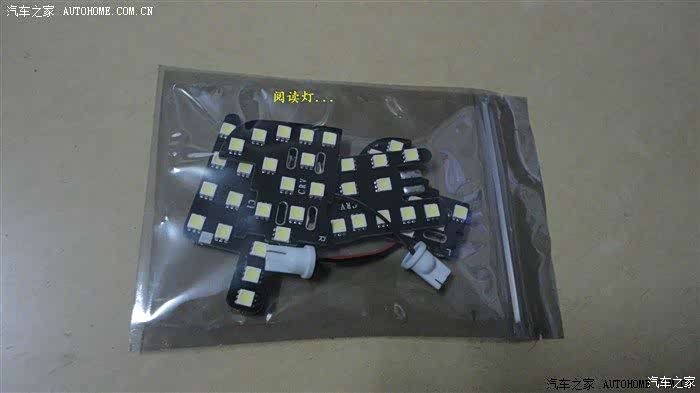

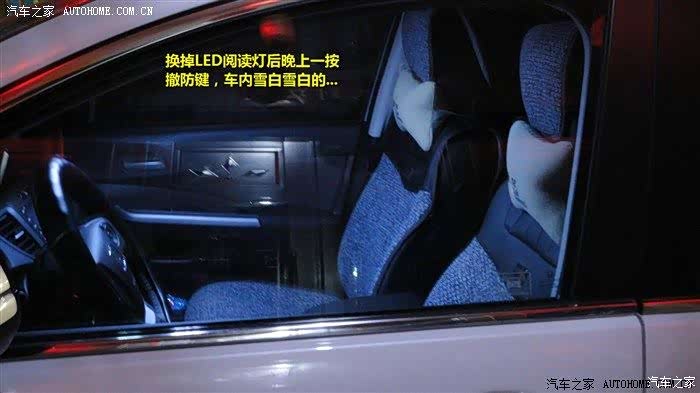

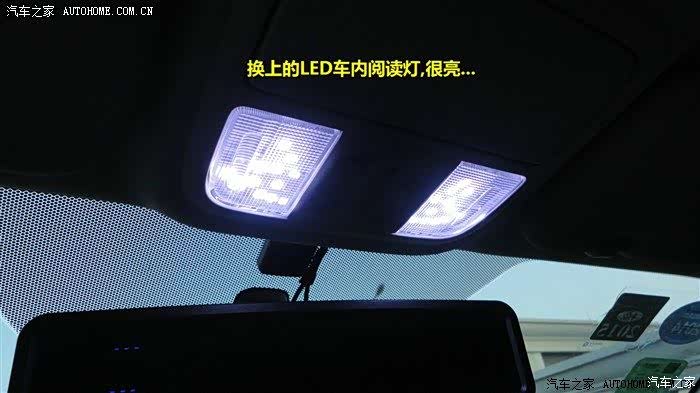

12（13）款CRV专用车内阅读灯...

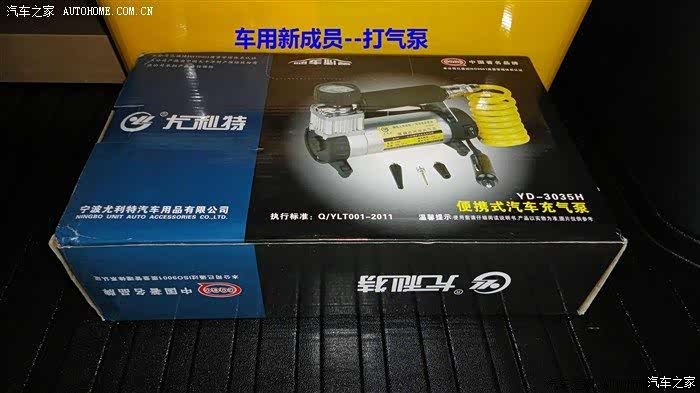

打气泵，备不时之需...

虽然很少用到，但备就备着吧...

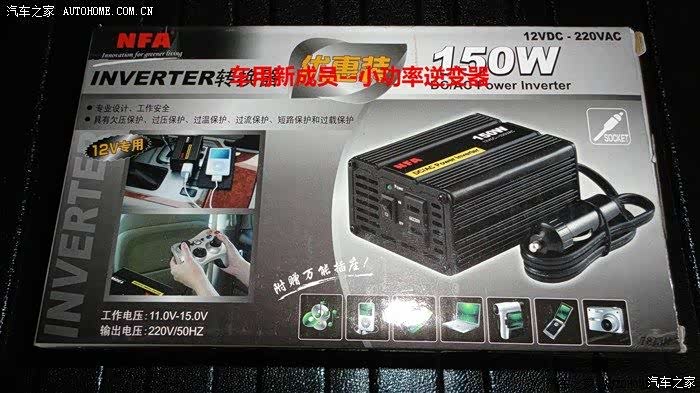

有时候会用到，比如给笔记本供电...

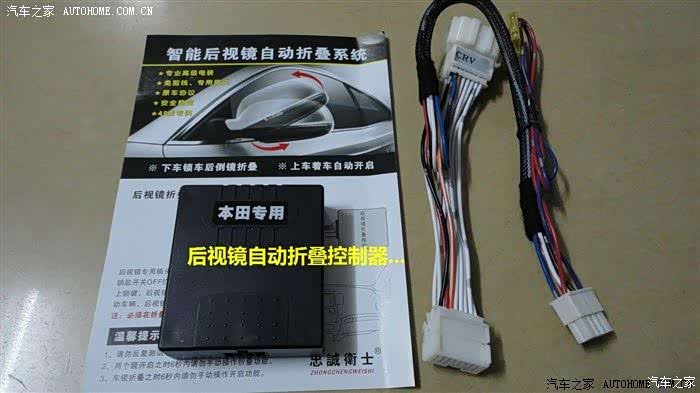

4S送的升级防盗具有熄火设防自动升窗、自动落锁功能...可以说该有的功能基本上都有了，唯独缺少锁车设防自动收起折叠镜，只能自己加装一套...

安装这个特别容易，也是无损安装，卸下3颗螺丝，整个门板拿下来，接上12V长电以及触发线再插上无损插头就ok，装上后熄火锁车时后视镜动折叠收起，启动车子后自动展开...

2、工欲善其事，必先利其器...工具篇：

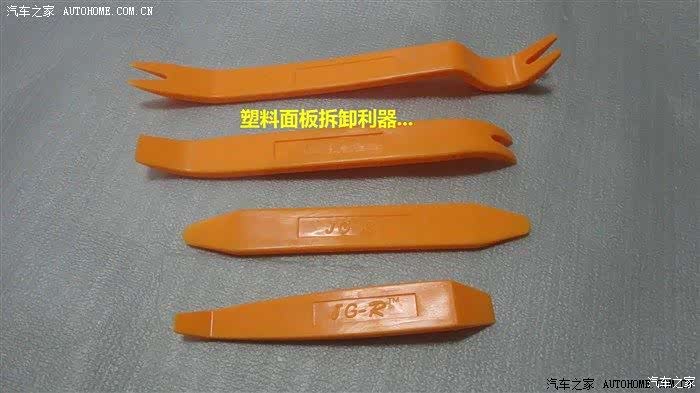

拆塑料面板，当然要用塑料撬扳...

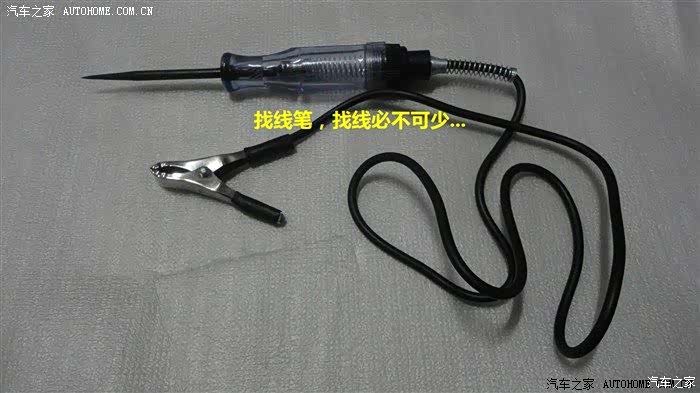

找线笔...

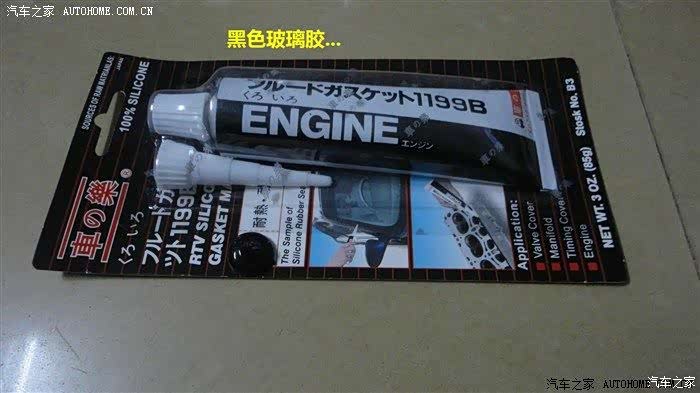

黑色玻璃胶...

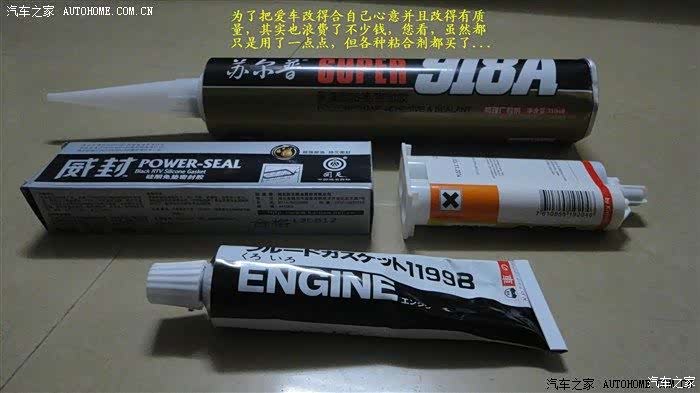

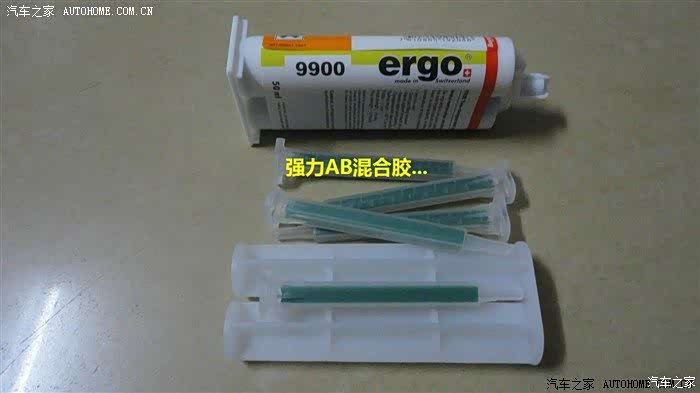

强力AB胶...

各种粘合胶...

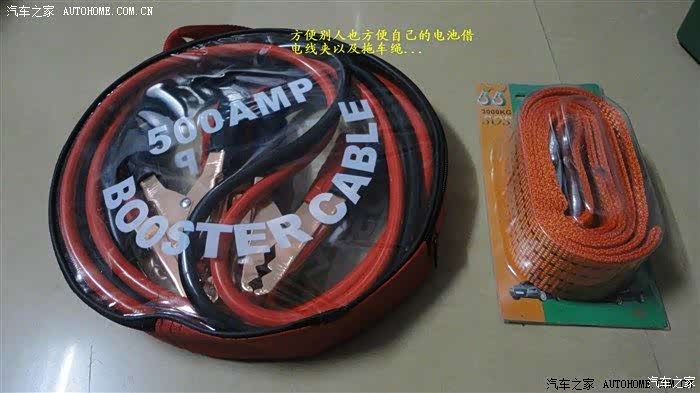

借电线和拖车绳...

车用家用工具...

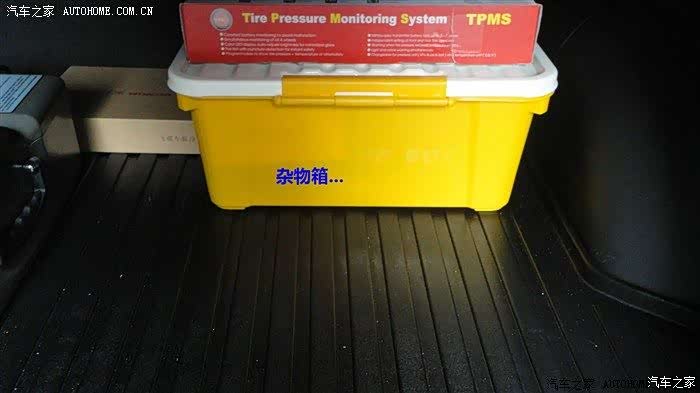

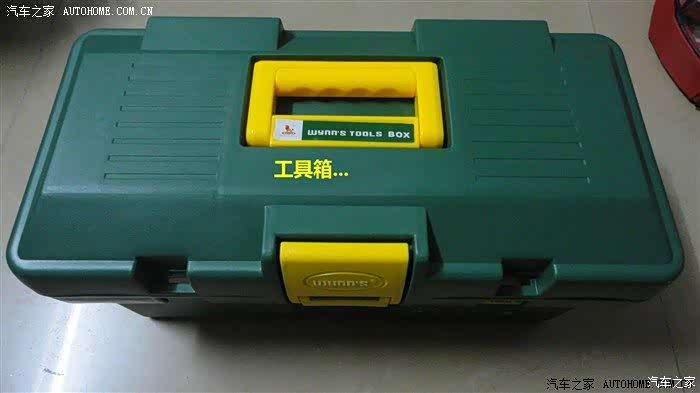

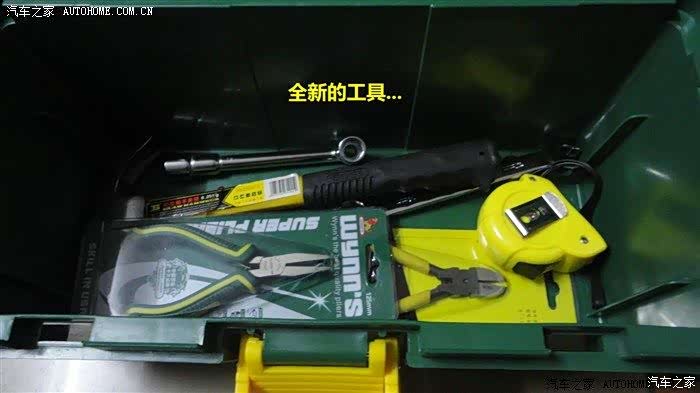

迎合新车新买的工具箱...

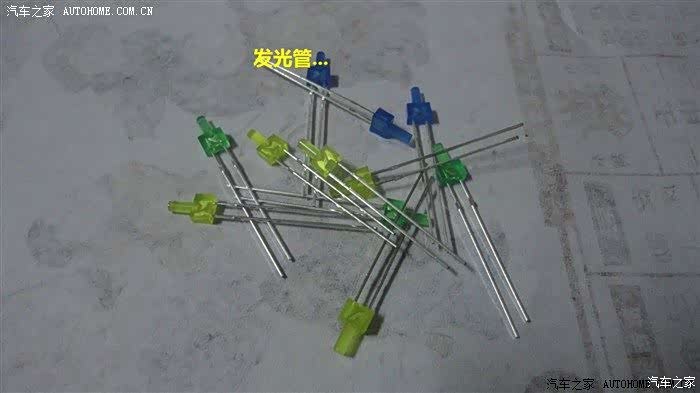

发光二极管...

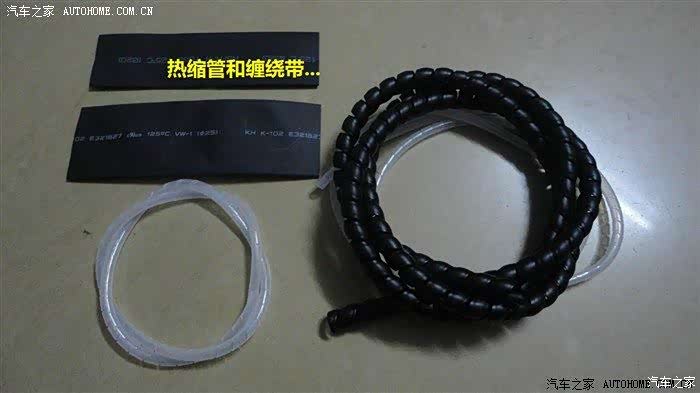

热缩管和缠绕带...

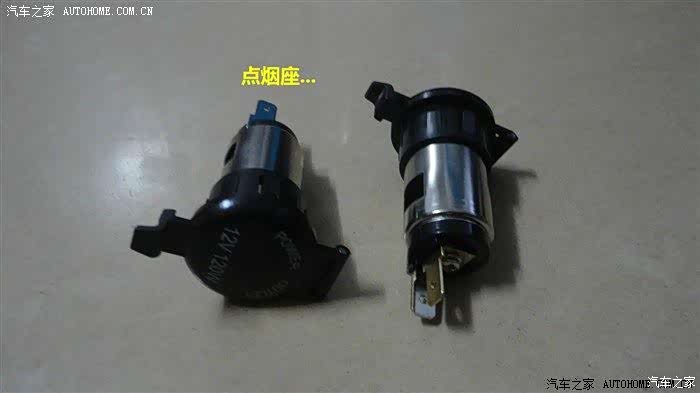

点烟座...

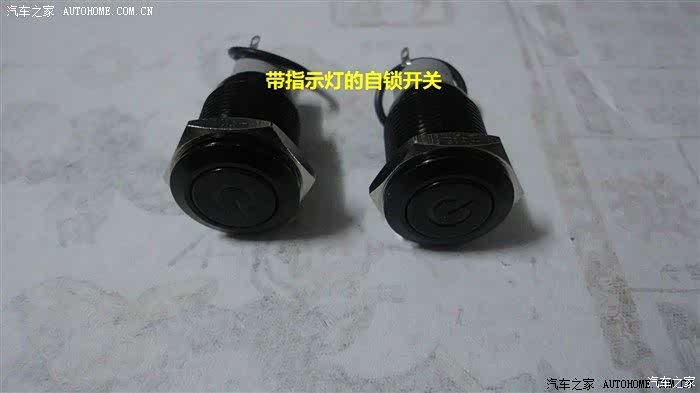

带灯的自锁开关...

自己设计的触发电路所用到的塑料壳...

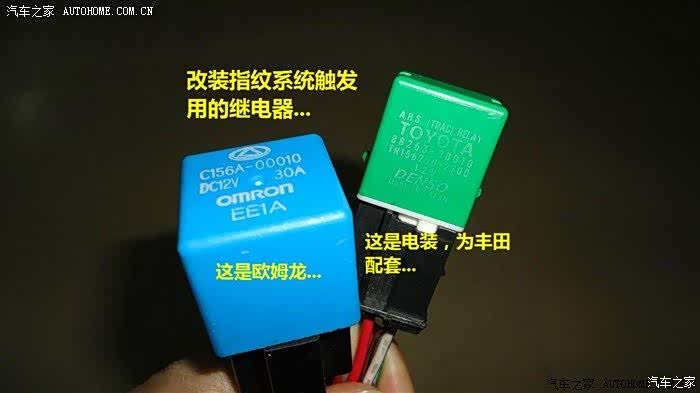

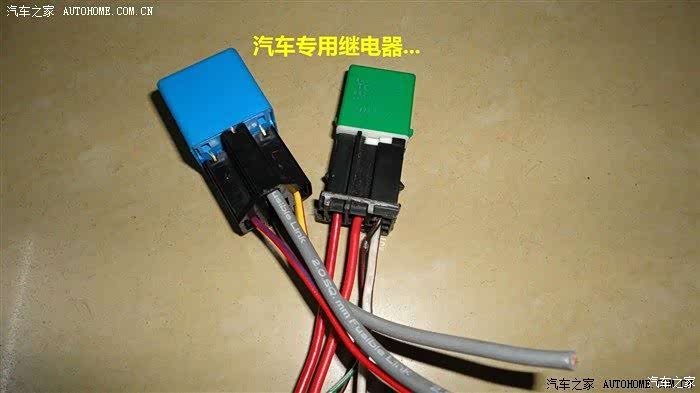

汽车专用继电器，用于指纹系统触发电路控制...

都是品牌厂家...

3、自己动手，精细粗简随意... 改装篇：

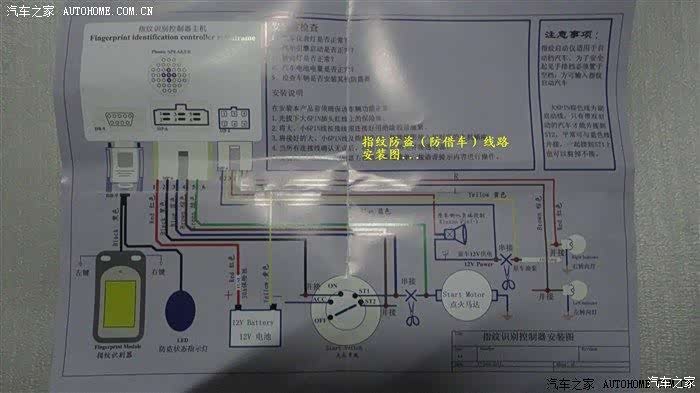

指纹系统安装图，简单明了...

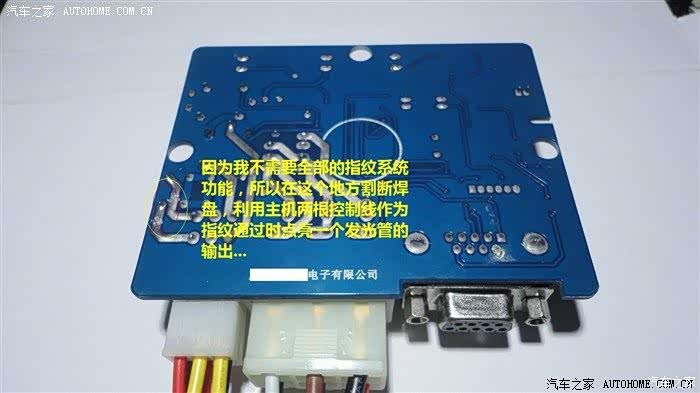

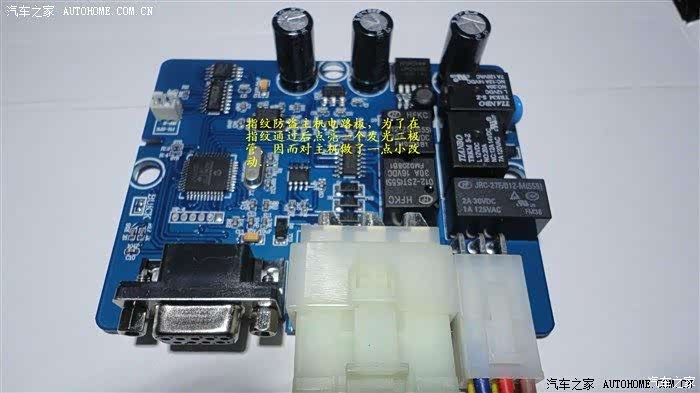

指纹主机线路板...

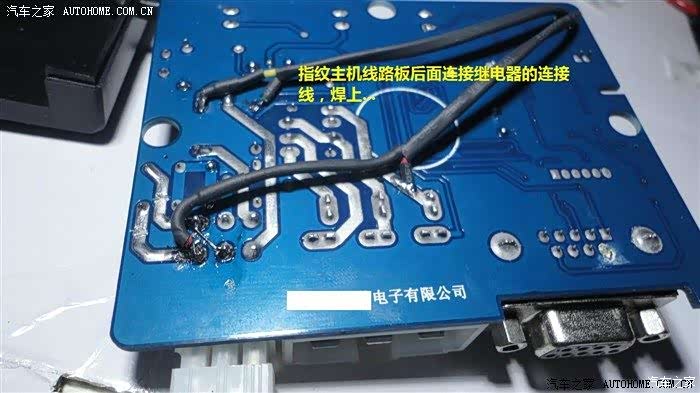

需要做些改动...

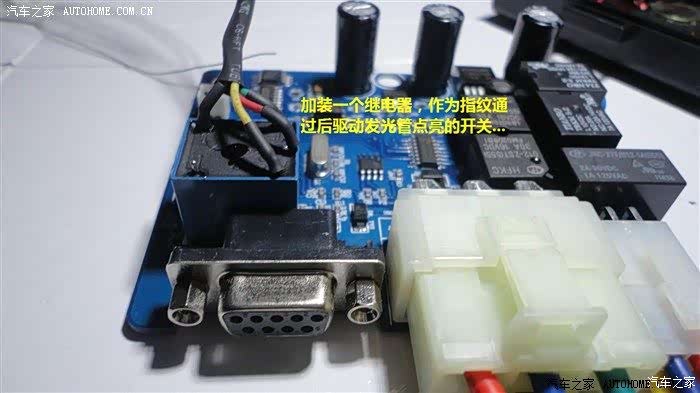

加装继电器...

改成这样了，店家，还给保修不？

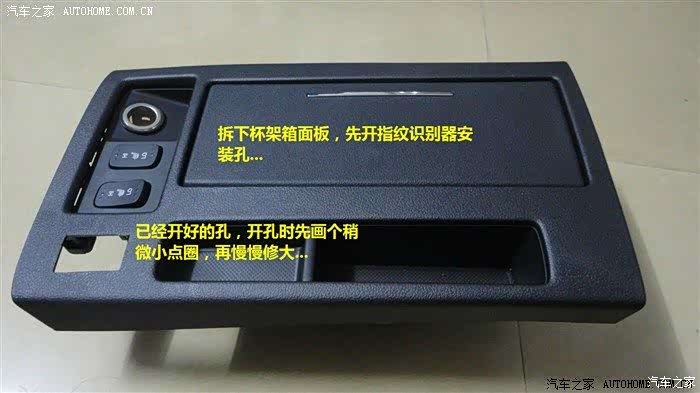

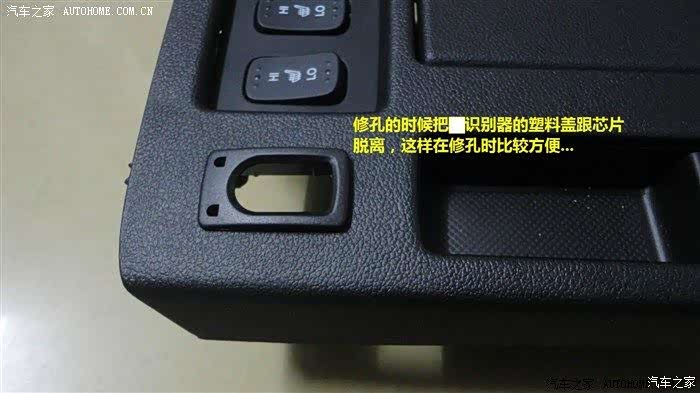

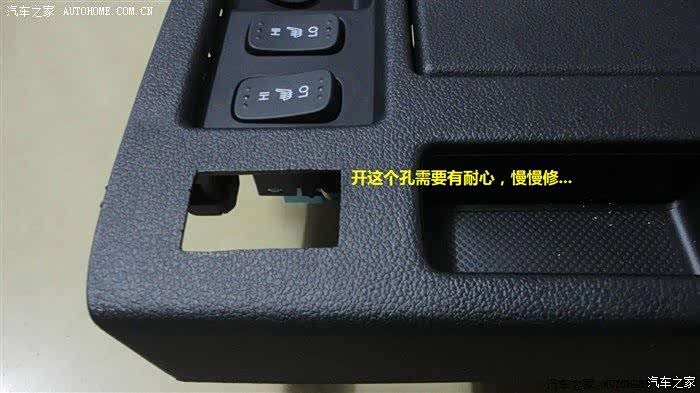

拆下杯架储物箱并开孔...

开孔之前犹豫了好久，最后，冲动战胜了理智... 终于狠下心来，开孔！

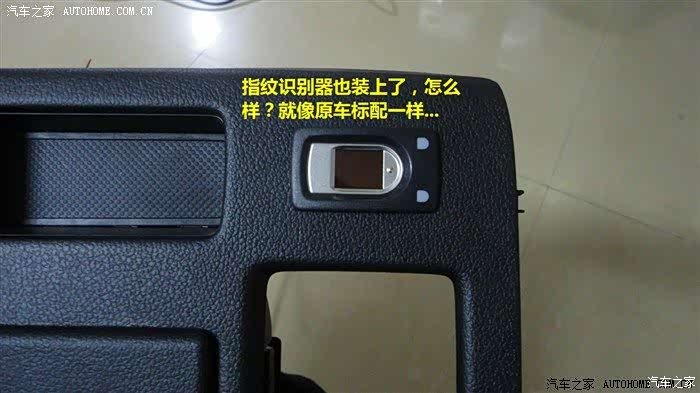

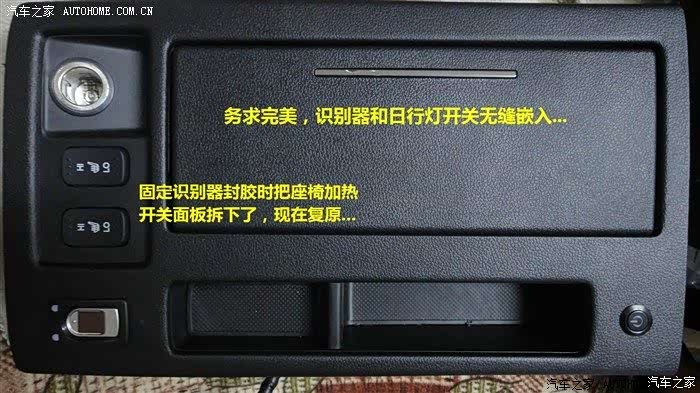

看到嵌入后的效果，心情还是久久不能平静...

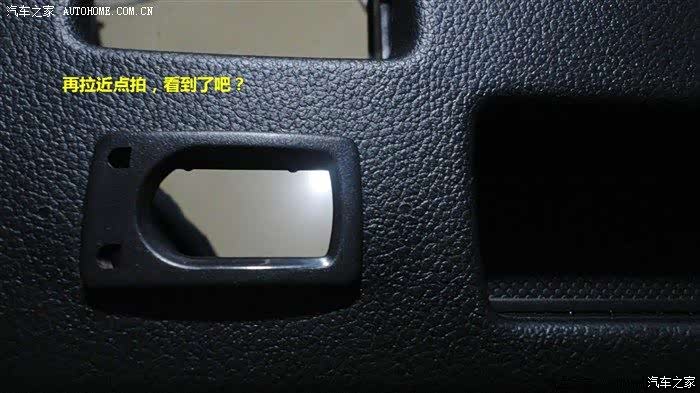

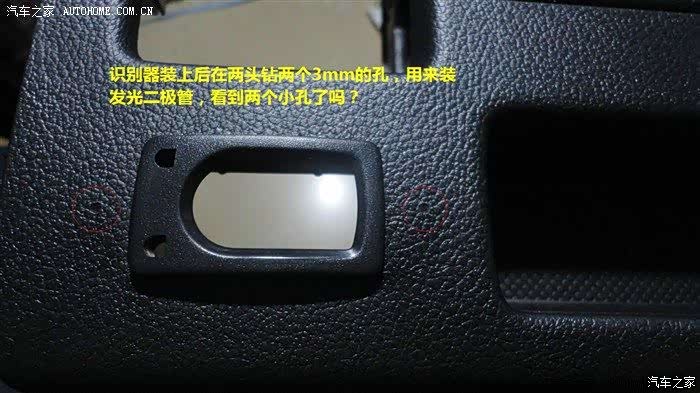

钻两个2.5mm小孔，不是3mm，用于安装两个发光管...

能看到两个小孔吗？

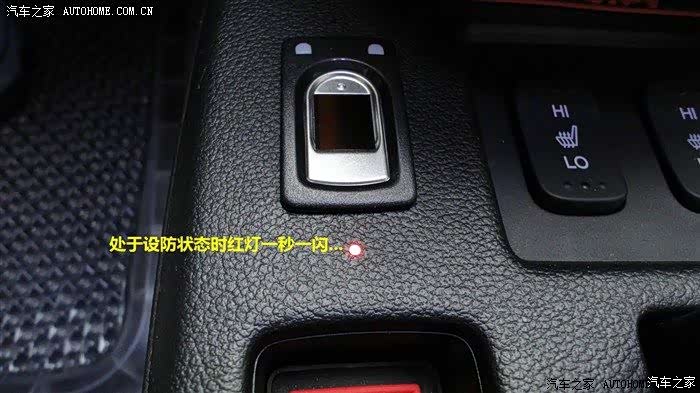

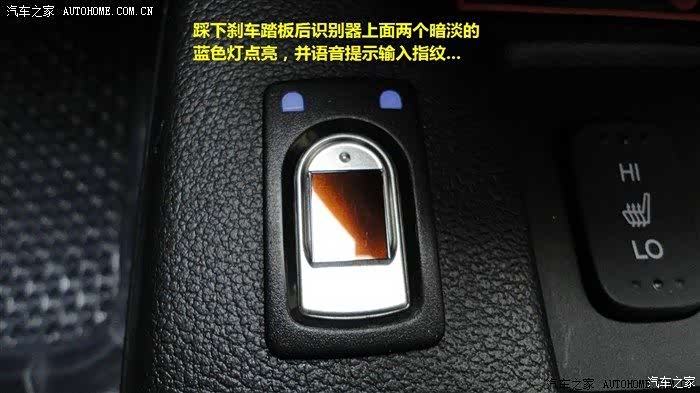

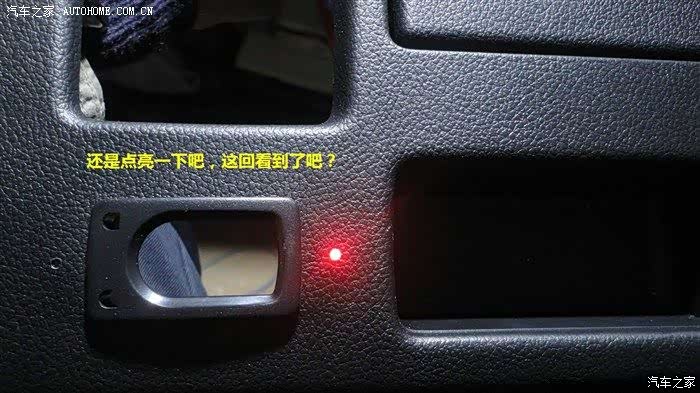

点亮一下吧，这样不用戴眼镜也能看的很清楚... 红色，处于设防状态下这个灯1秒1闪烁...

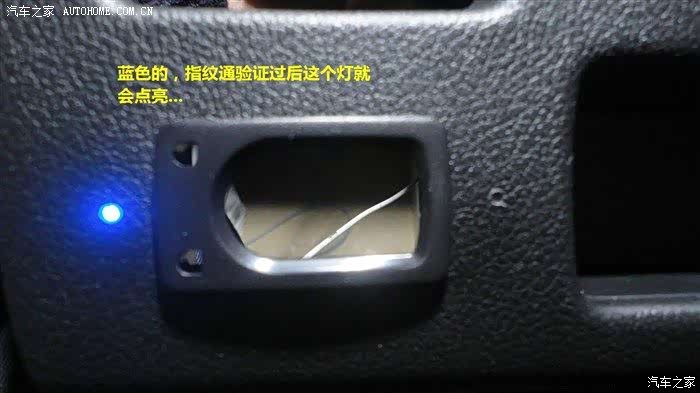

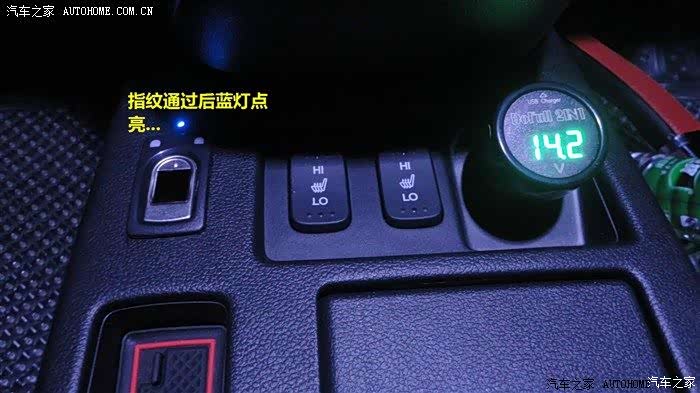

蓝色的，够炫... 指纹通过后这个灯就点亮！

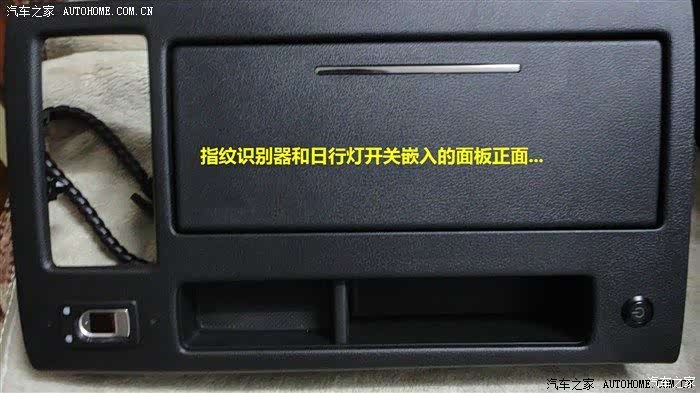

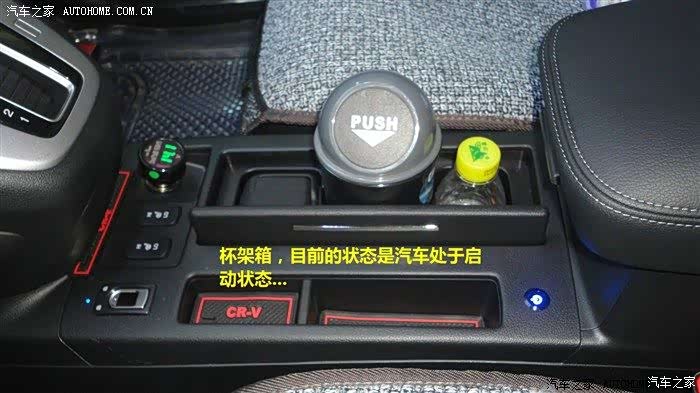

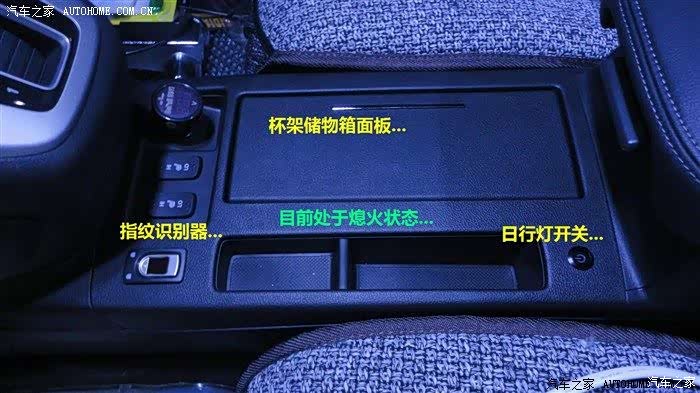

整体看一下...

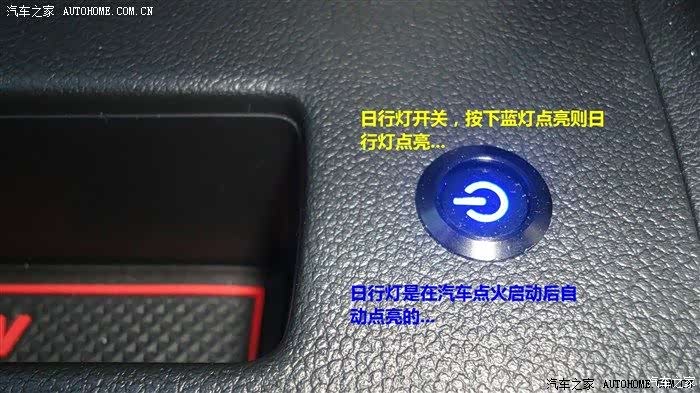

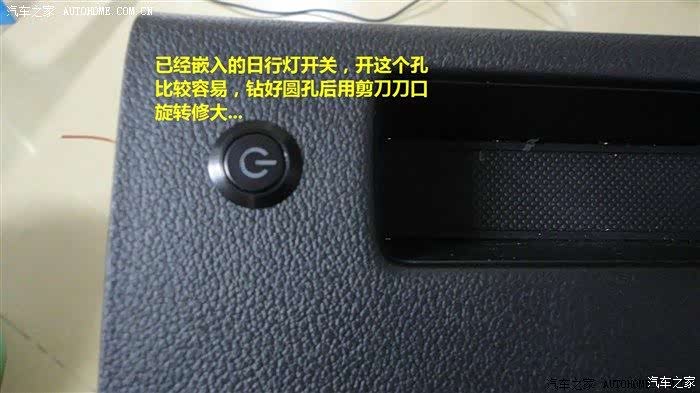

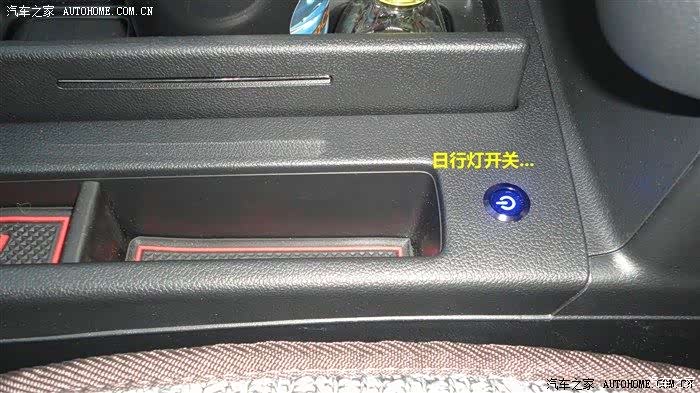

这是日行灯开关，也很美...

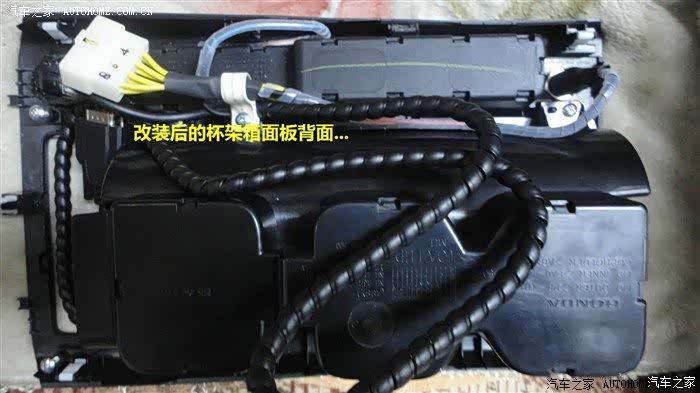

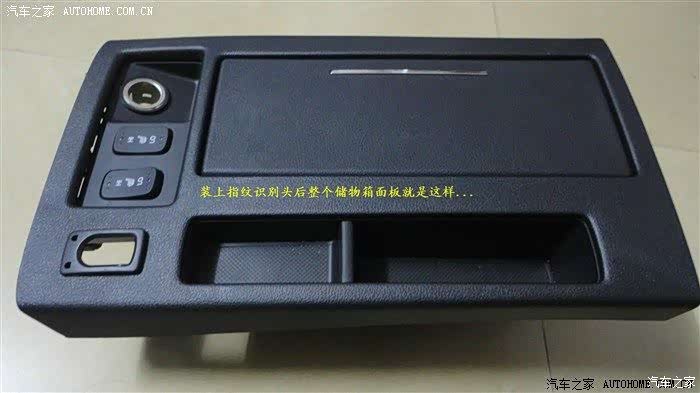

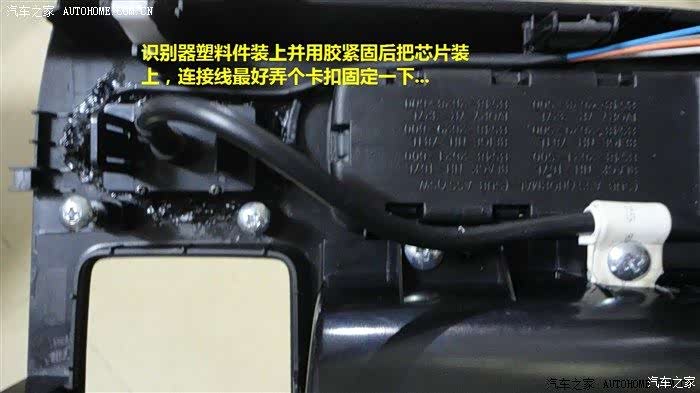

杯架箱背面...

太美了，激动不已...

改装细节...

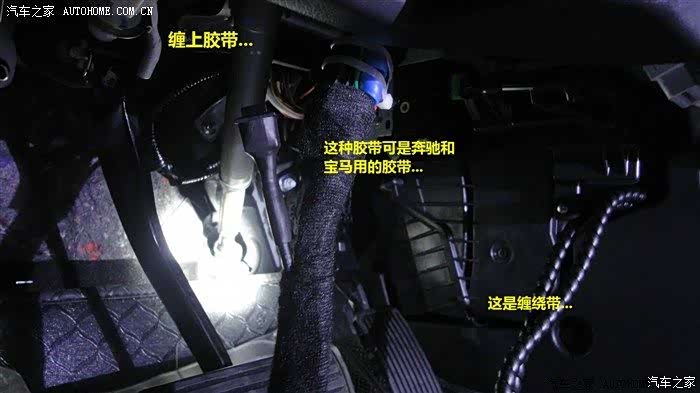

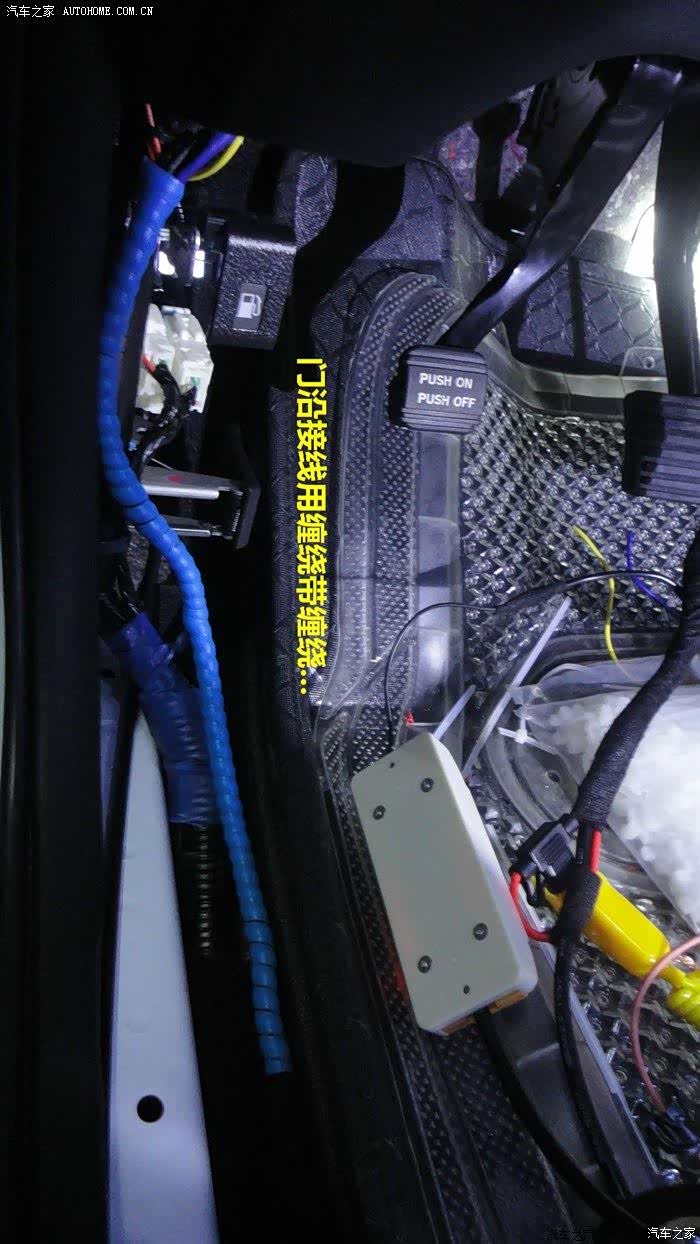

缠绕带缠好...

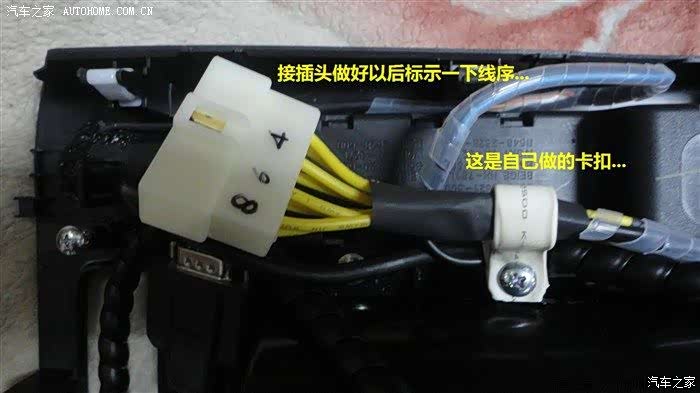

对接插座...

双双嵌入...

不错吧？怎么看都像是东本标配...

对接插线...

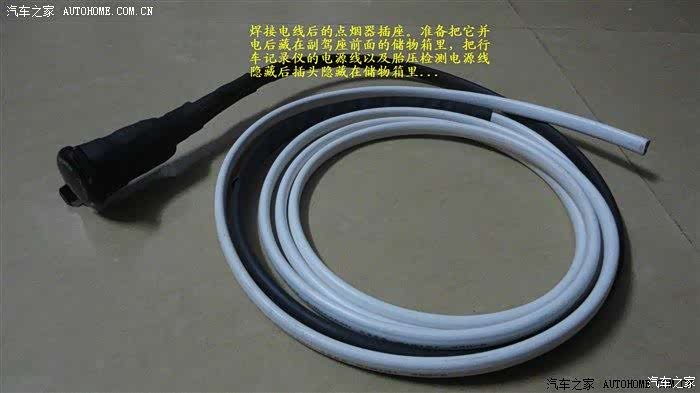

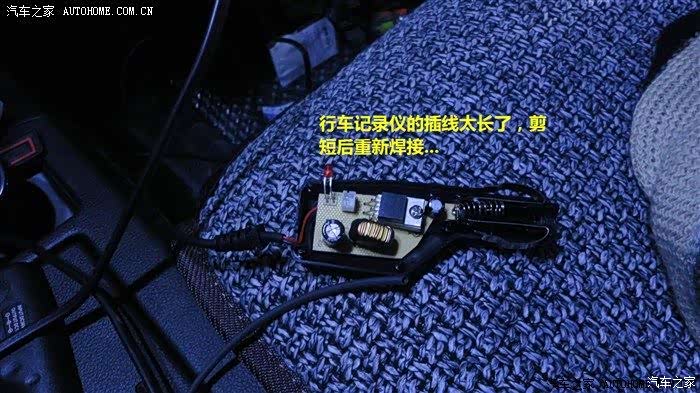

焊接连线后的点烟座，用于驳接行车记录仪和胎压检测后视镜供电...

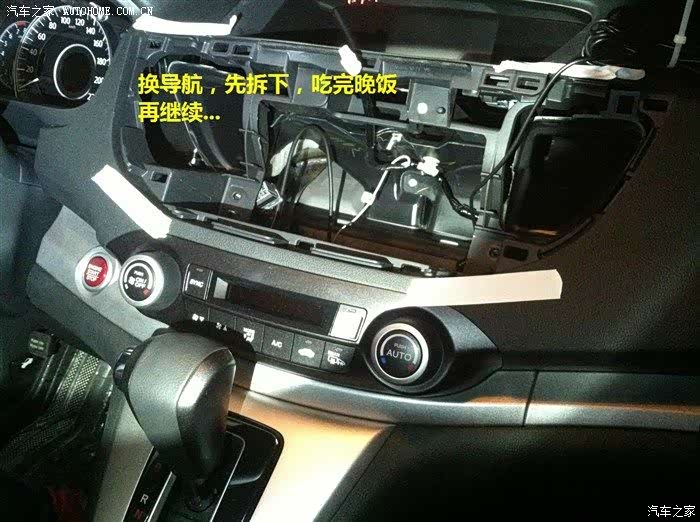

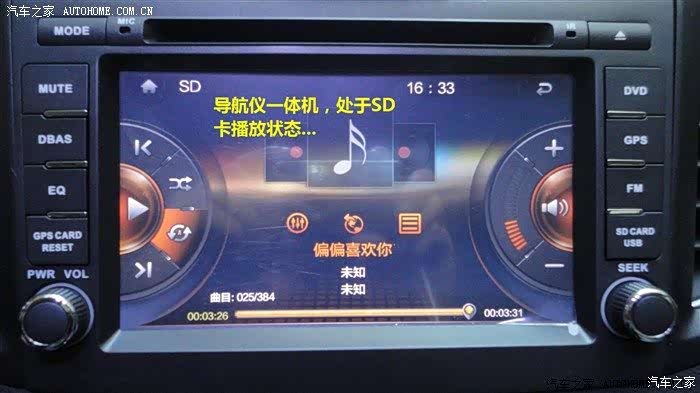

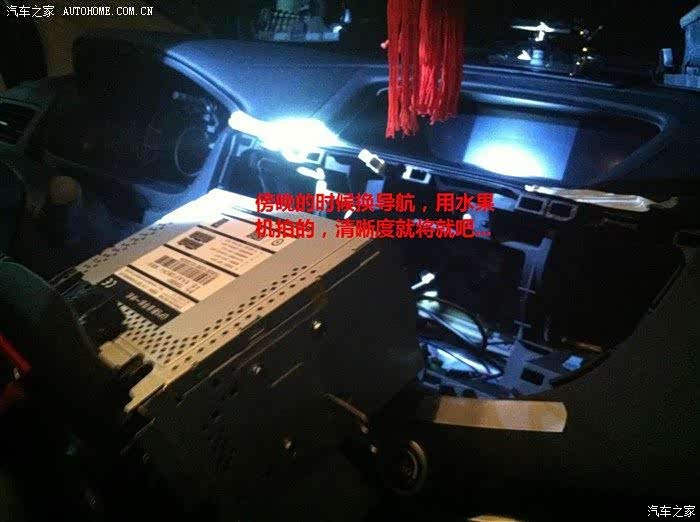

换导航一体机...

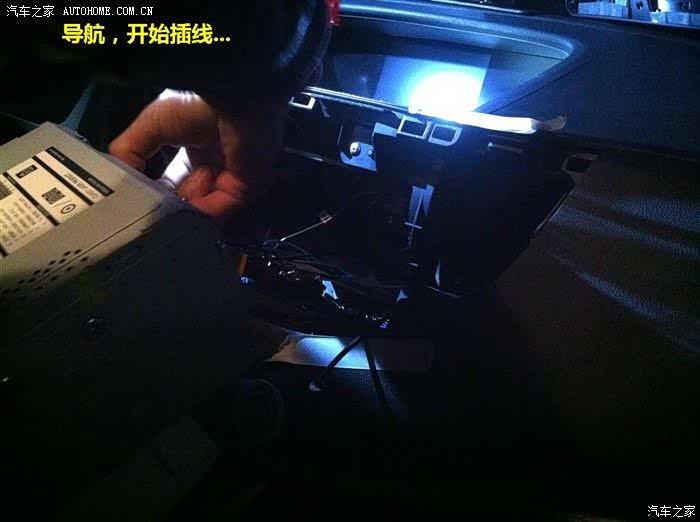

接插线...

接插线完毕...

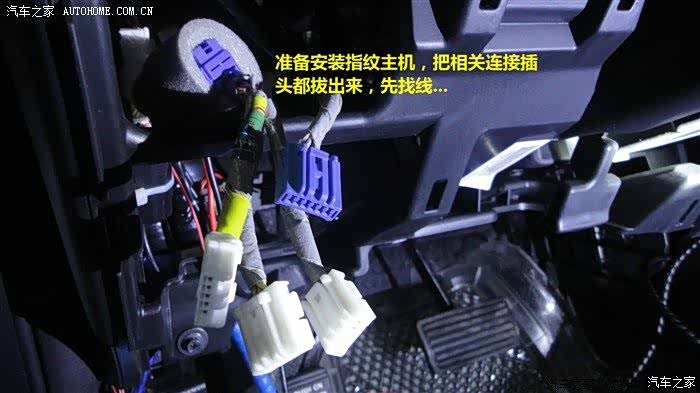

拔出原车插头，准备安装指纹系统...

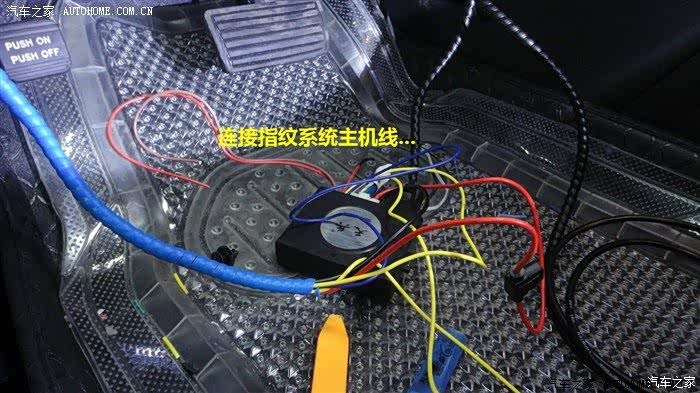

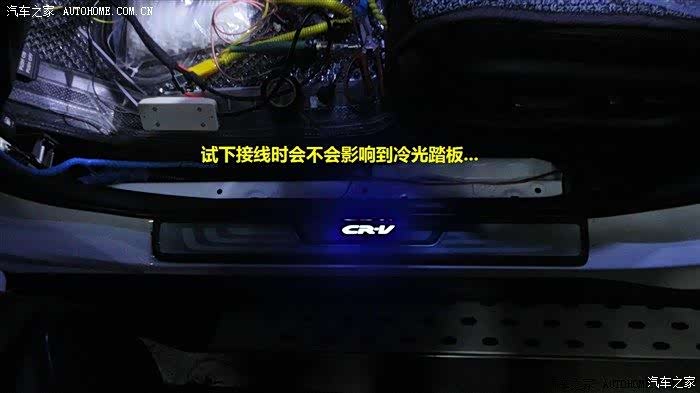

连接指纹主机线...

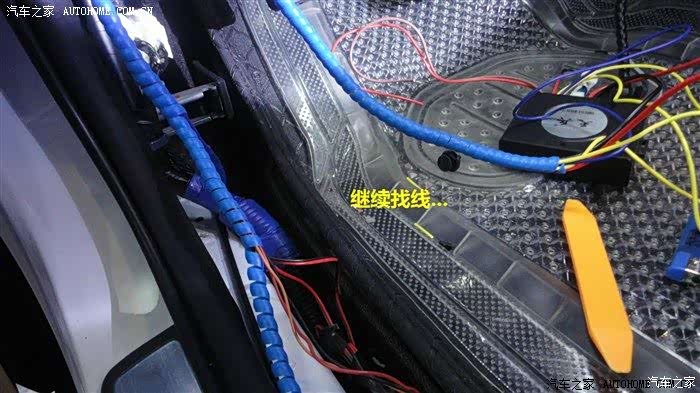

找线...

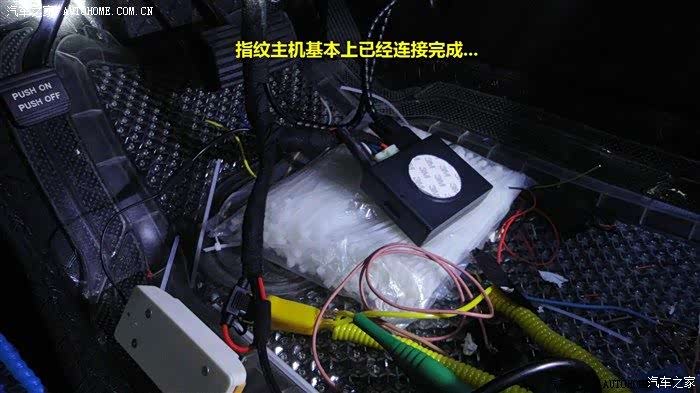

主机连接线基本完成...

试一下，免得安装上后又得拆开...

缠绕带缠上，线不至于显得凌乱...

胶布包装好...

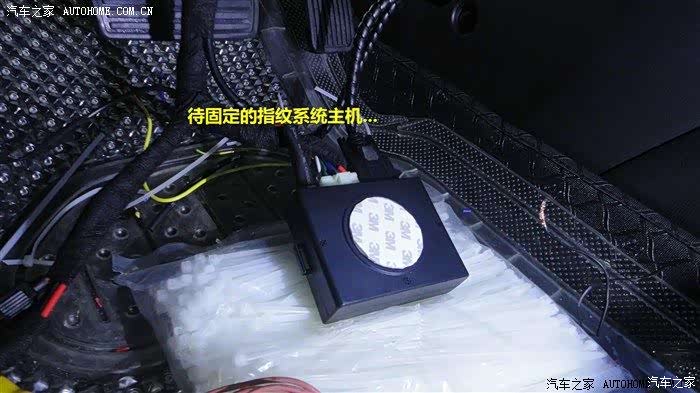

连线完毕，待固定...

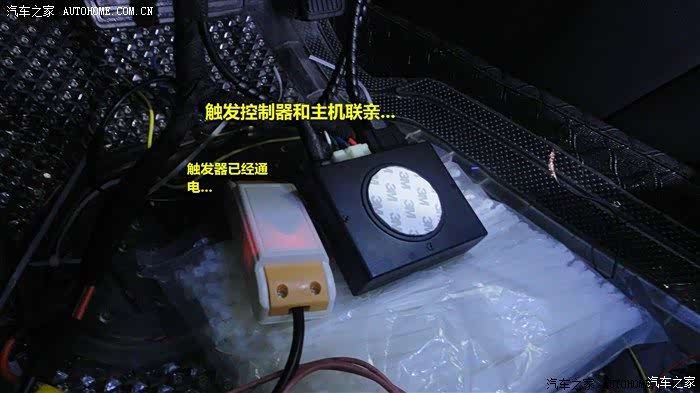

自己设计的触发控制器和指纹主机完成联姻...

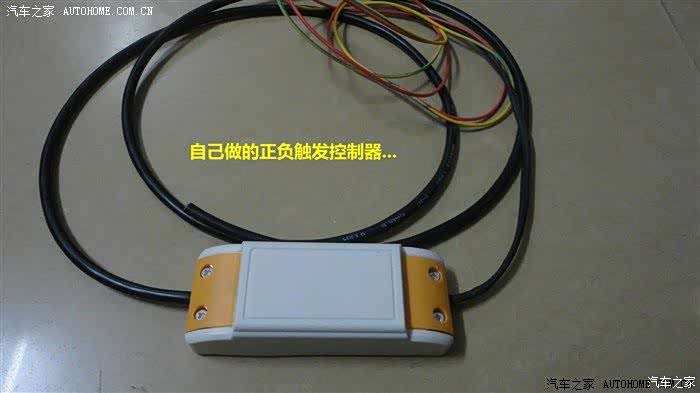

就是它，触发控制器...

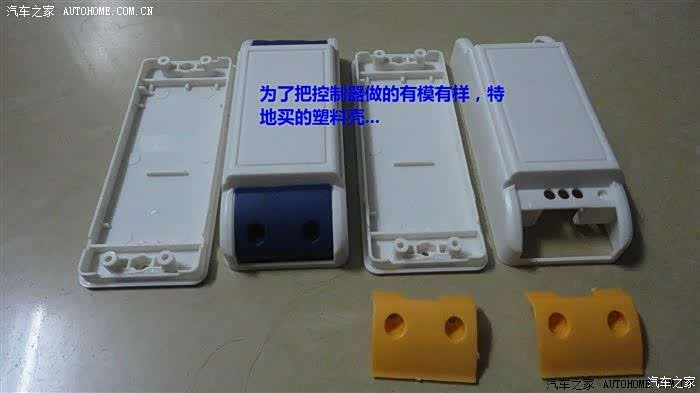

下大本钱，只需用到一个壳就买一大堆，关键是你买1个的话没人愿意卖给你... 剩下一大堆，有需要的朋友找我，免费赠送...

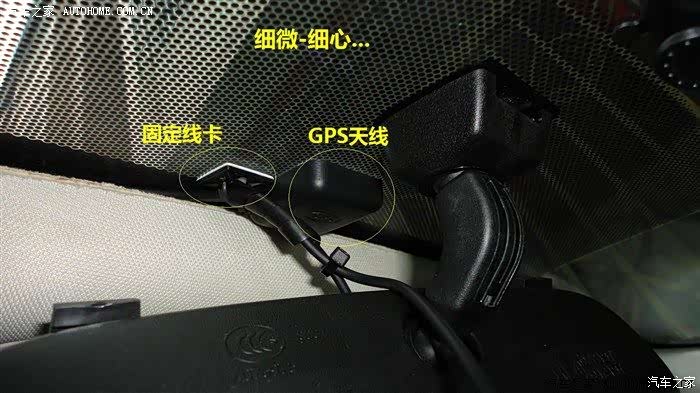

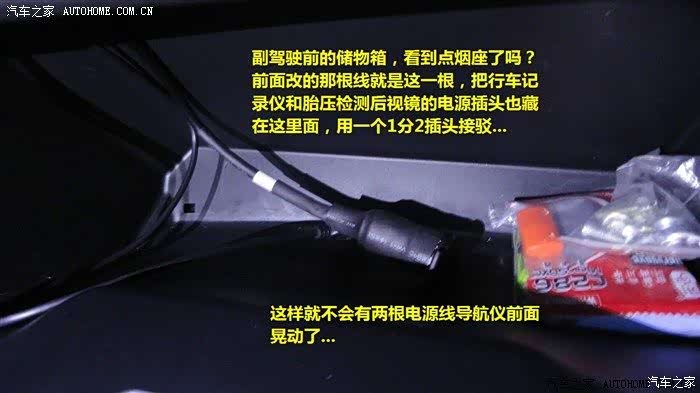

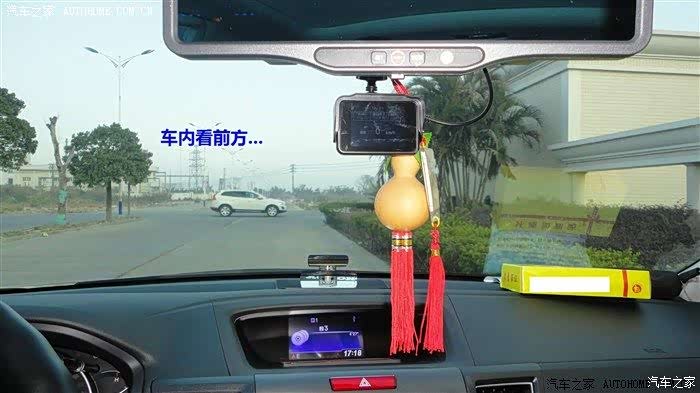

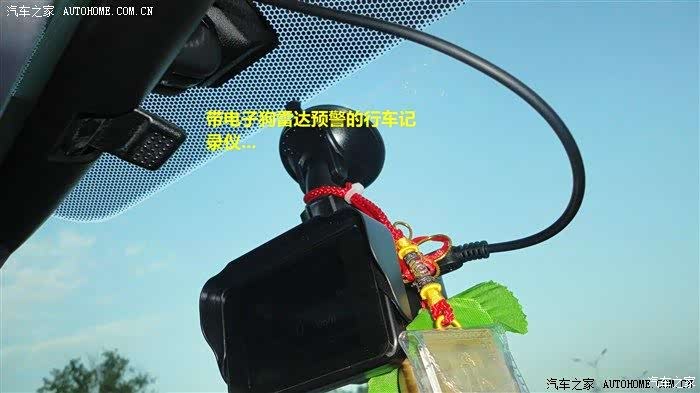

前面焊接连线的点烟座就藏在这，副驾座前面储物箱里... 记录仪和胎压检测后视镜电源线顺着前挡玻璃边沿一直走，也藏到这里...

电源线太长，改短一些...

电装蜗牛喇叭，右上方这个比较容易安装...

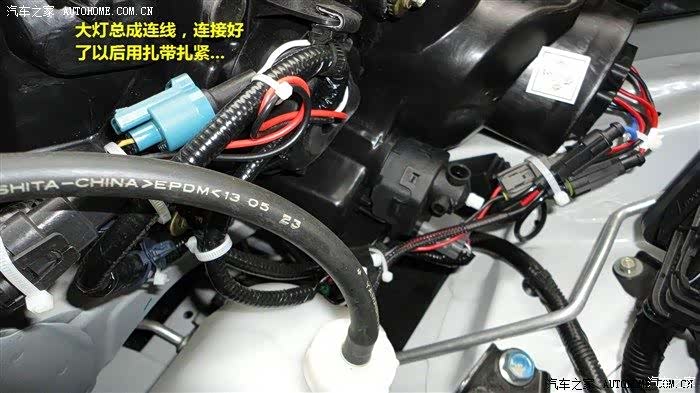

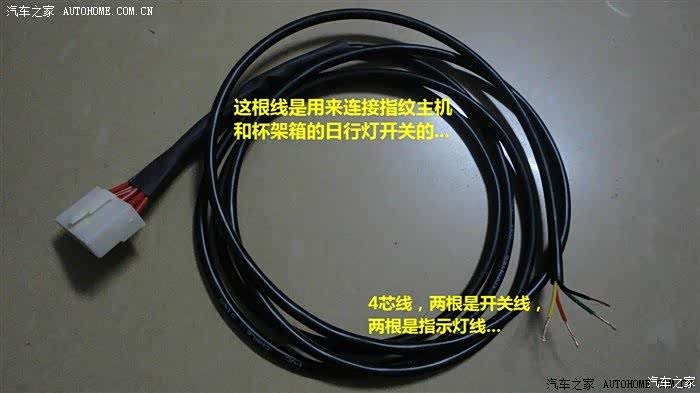

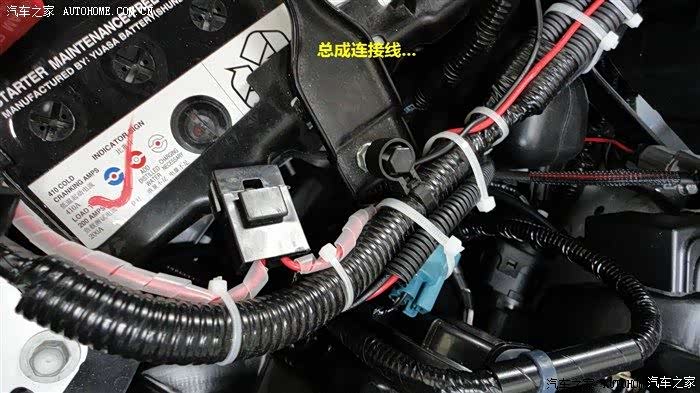

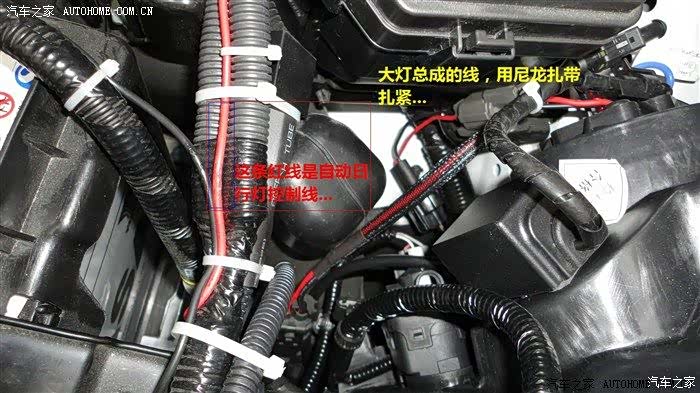

大灯总成无损安装线，中间红线为日行灯控制线...

整理好后用扎带扎紧...

看起来不会很乱吧？

改装和加装这些东西真是费劲一番，换装导航和阅读灯以及后视镜自动收展折叠还比较容易，在换大灯总成时因为不太了解中网的装卸结构，在拆卸时折断了两个塑料卡扣，有点心疼…

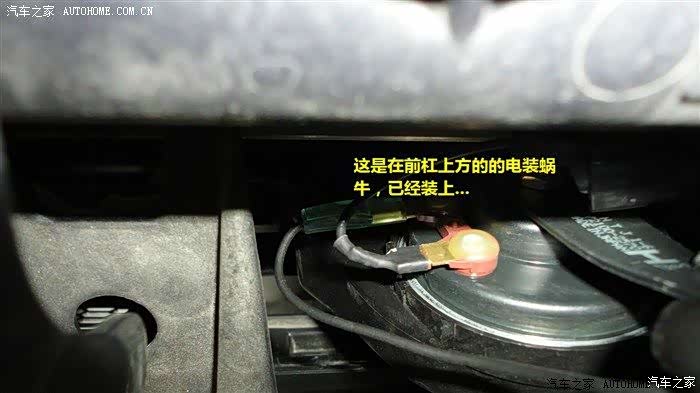

中网以及前杠拆下后先换上电装蜗牛，试了一下，声音真心好听…

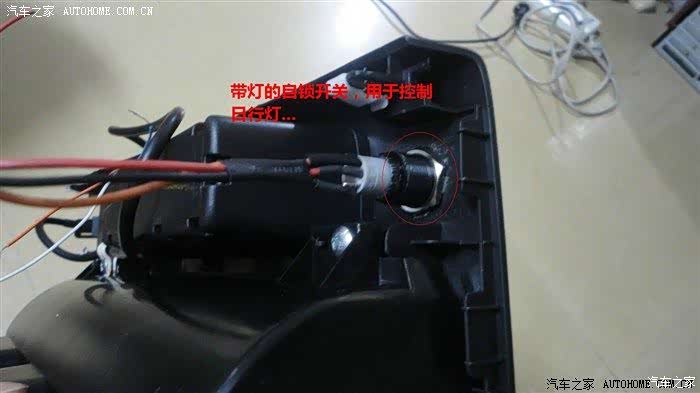

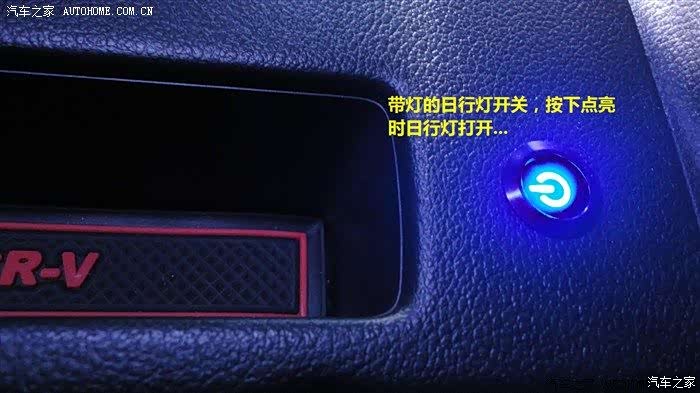

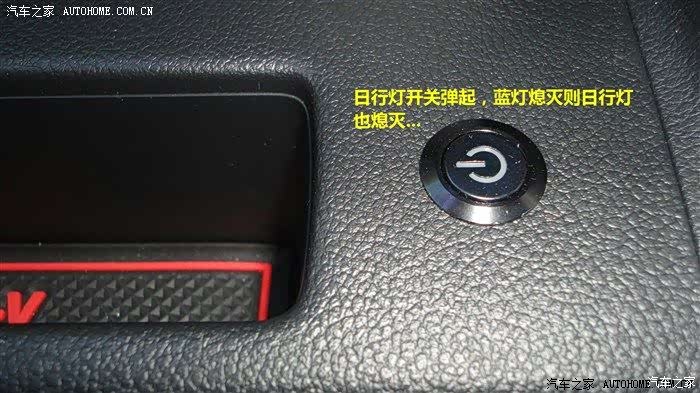

在论坛上看到很多德系车主抱怨日间行车灯不能关闭的问题，为此，我在日行灯自动控制线串接一个开关，就是在图片上所看到的在杯架储物箱面板上带灯的那个自锁开关，按下该开关时自带指示灯点亮，此时日行灯接通，如果想关闭日行灯，则再按一次让按钮弹起即可…

加装指纹防盗真是技术活，指纹防盗系统默认的程序是必须是打开电门后才工作的，但所有汽车不管是一键启动还是钥匙启动都是先电门后启动的，就像带一键启动的CRV2.4是遥控撤防并打开车门后表盘灯点亮但需要按下启动钮后才接通电门并且启动发动机的，这中间就会有不理想的状况出现，就是你开车门后必须点按一下启动钮打开电门后在指纹识别器上输入指纹，验证通过后再按一键启动按钮才能完成启动发动机，这样的操作显得很繁琐…

看来，要解决这一问题，必须加装一个触发电路，使其能触发指纹系统的ON线导通或断开。为了使触发电路具有稳定性，最好采用单片机控制，好在本人对单片机还算了解，并且能编写简单程序，决定自己做一个电路解决这个问题，于是开始思考怎样控制继电器吸合或释放，其实有两种方式能对继电器进行触发导通控制，第一，可以利用原车遥控撤防键对电路进行触发，当按下撤防键时防盗器会输出一个瞬间的高电平，从而触发电路；第二，撤防上车后踩下刹车踏板对电路进行触发。经过考虑，决定采用后一种方式，因为踩下刹车踏板意味着准备发动汽车，而按下遥控撤防则有可能只是打开车门拿东西而已。综上梳理后，对于该触发电路的控制思路是：电路平时处于待命状态，在撤防上车并踩下刹车时发送一个高电平使电路触发并保持导通，这样一来指纹防盗系统触发线ON得电，触发指纹系统工作，提示输入指纹，指纹通过后即可直接按启动键启动汽车，这样就省去一个需要先点按启动键打开电门的步骤，当汽车熄火并遥控设防时，原车防盗器会发送一个低电平（该低电平需通过另一个继电器把com端接负极获得）触发电路使继电器释放断开，这样指纹系统就恢复到原来待命的状态…不过，低电平触发信号是利用原车遥控设防落锁的信号，这样又会出现另一个问题，那就是启动汽车并起步达到一定时速时车门会自动落锁，落锁时会发送一个低电平信号触发继电器释放致使电路翻转，当再次踩下刹车时会使继电器释放导致油泵断油而使汽车熄火，这时又需要再次输入指纹并重新启动... 这个问题困扰我好长时间，后来终于把这个问题想通了，其实很简单，加一个继电器就解决了…

当然了，你要是想直接采用指纹系统提供的指纹一键启动功能就没那么麻烦了…

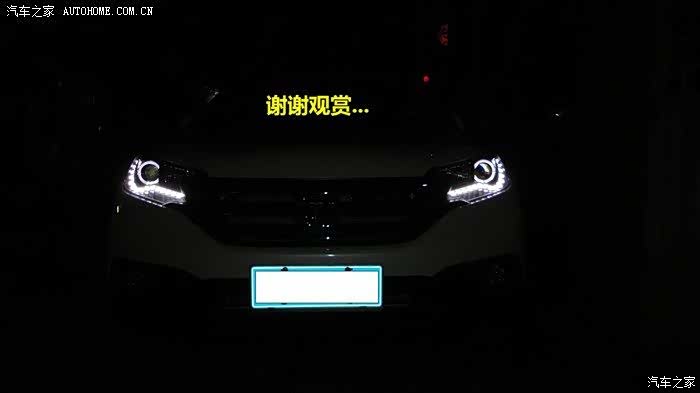

至此，花了近两天时间，加装改装基本完成，费用如下：带电视接收的DVD导航一体机2450元，指纹系统1250元，胎压检测900元，大灯总成2300元，后视镜自动折叠系统155元，其他精品（包括喇叭）、工具等需要几百块钱，算下来大概总共花了七千多。
