凯立德导航软件升级攻略，详图，20120208更新

最近又帮助几位车友升级了一下导航仪，发现最主要的问题是对于端口和波特率的确认问题，因为每个人原来用的版本可能都不一样，造成端口的问题各种各样，过两天总结一下，再开个帖子专门说一下端口的设置问题。可能有些车友也懂，在下有说的不对的地方请补充。

在买我的小KK之前，就有人给了我个GPS导航仪，好像是09年的时候吧。那时候我还想我要这有啥用呀，直到去年6月份买了咱的小KK也没怎么用，因为平时上下班，去周围转转也没用过。我想绝大部分同学应该也都有导航仪，即使平时用不上，但到出远门的时候这还是个必备品吧。

导航仪这东西现在是各种品牌都有：大牌的，小牌的，山寨的；尺寸也是越来越大：5英寸，7英寸，10英寸；功能也是号称越来越多，当然价格也是各不相同。比如我的是5英寸的屏幕，杂牌：叫什么开路航。目前，品牌的号称三年免费升级，还有什么其他乱七八糟的功能；杂牌的可能就不行了，杂牌的可能都是XXOO的，我查看我的序列号信息，就显示没有。我想好多人为了这个升级的问题不得不买个品牌的吧，因为导航仪这玩意，毕竟地图数据更新很重要，基本过上一年就该更新一下的，当然也有商家承诺给你免费升级，估计那也都是XXOO的版本。那我们这些杂牌的怎么办呢，想自己升级怎么办？所以我们要抛开表象看本质，导航软件就那么几个，我用的是凯立德，当然凯立德适用的系统平台也有多种，如WinCE，WindowsMobile，Sybiam，当然现在的平板流行起来，Android系统也用的很多了。以我的导航仪系统来说，我的是WinCE，，运行速度也可以，理论上，不论你的导航仪是什么牌子，只要系统是WinCE，只要用凯立德的软件，那么我们从网上找来XXOO的CE版本的凯立德，就能升级到最新的主程序和地图，那些卖1000以上的导航仪，我就不知道凭什么卖的这么贵，也许硬件上来说高一些，功能多一些，但是导航仪的主要作用就是导航，如果贵的和咱一般的山寨的用的都是KLD，那么就没有任何区别了，也许有人说搜星速度快慢，我觉得这个不是贵的理由，就快那么30秒一分钟又怎么了。从这一点上来说，根本没有必要买什么品牌的或者号称什么多功能的，而几百元的导航仪我想用的解决方案应该都是差不多。因为，导航软件软件一样，用的GPS模块基本也是一样，就那几百块钱的来说，搜星速度基本上都差不多，至少我这个杂牌的，搜星没什么感觉，挺快。就目前来说，我觉得如果想买导航仪的同学，要么买个便宜的，像那些五六百，一千以上的就没有必要，花这个钱不如买个平板了。

因为去年十一准备开咱的KK回山西，700公里左右，来回1500公里，于是想起了我的那个没用过的导航仪，开机一看，地图也太老了，西安市好多的路线都不正确，小地方的可能就更不准确了，为了确保路上准确性，就升级了。下面以我的升级过程给没有升级过而想升级的同学做个抛砖引玉，也希望高手多多指正。

一、确认导航仪采用的操作系统

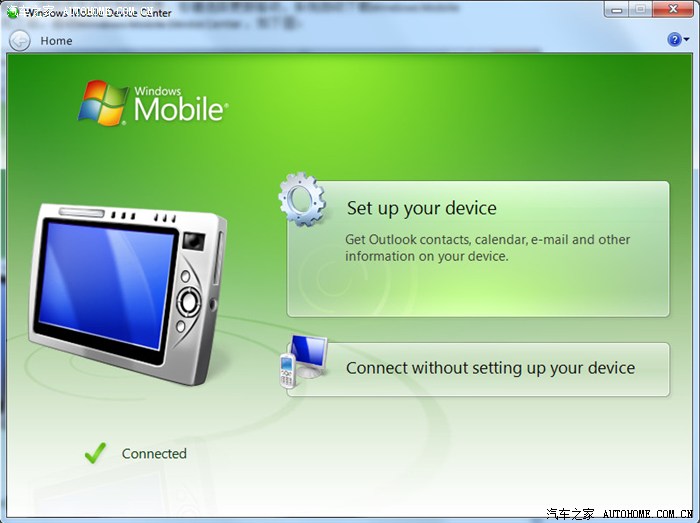

如何确认自己导航仪的操作系统呢？说明书应该是最方便的，上面都应该注明该导航仪用的是什么系统。而我的导航仪说明书早不知道去哪儿了，启动导航仪系统，进入其中的“设置”->“USB设置”，发现有两个不同的连接方式，一个是“大容量存储”模式，也就是普通的移动设备的模式，另一个是“微软同步模式”，从这个模式就可以看出来，此导航仪应该是微软的系统WinCE，于是选择同步模式，接上计算机，注意：如果Win7下一开始无法识别，进入设备管理，选择该无法识别的设备，右键选择更新驱动，系统自动下载Windows Mobile Device Center 6.1安装，安装完之后，启动Windows Mobile Device Center ，如下图：

选择第二项：Connect without setting up your device，

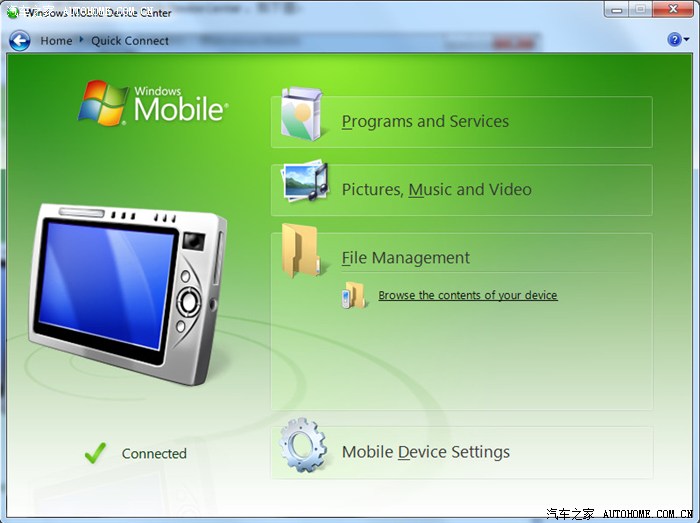

选择File Management下的Browse the contents of your device，就可以打开该移动设备的内容，如下图：

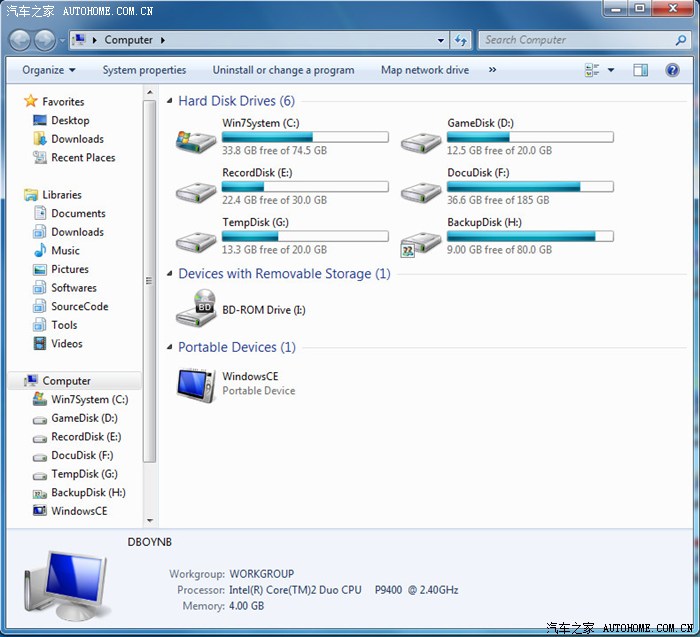

其实，这个可以直接从“我的电脑”中打开，如下图，看见了吧，直接就是显示的WindowsCE：

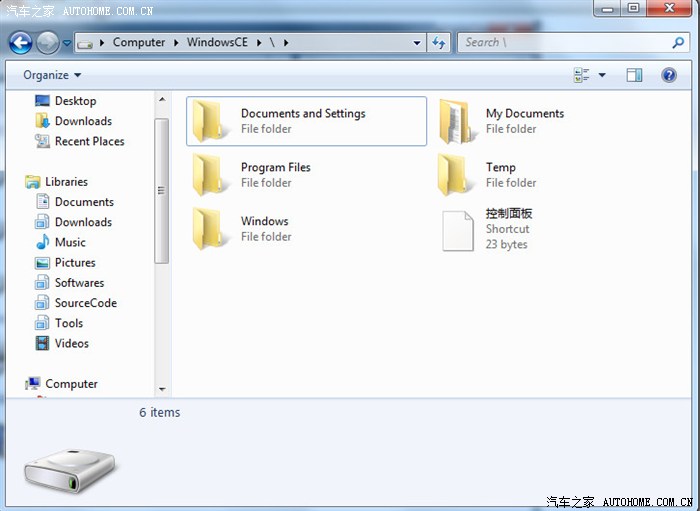

那个显示0.98M的分区就是WinCE的系统分区，其内容如下图：

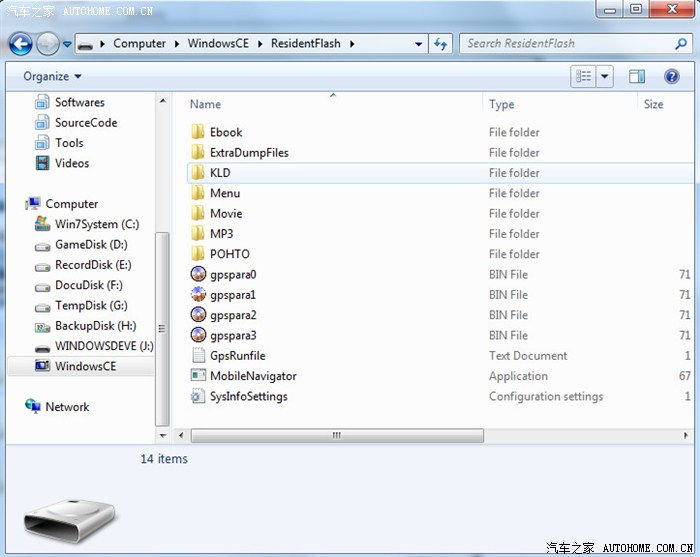

ResidentFlash分区就是导航仪的内置存储空间，这个分区也就是选择大容量存储模式连接计算机时显示的移动设备，其内容如下图：

至此，我们从这里就可以确认，我这个导航仪采用的系统是WindowsCE，至于版本不太清楚，在后面的内容可以分辨出来。就目前来说，绝大部分的导航仪设备，应该都是CE系统的。

二、导航软件的版本问题

本人用的是凯立德的软件，这也是绝大多数导航仪必装的一款软件吧，另外还有城际通，高德等等，由于我只用过这个凯立德，所以还是以此为例。当然手机上也用过诺基亚的地图，我觉得诺基亚的地图也是很不错的。下面很多的内容是从手机之家古越大侠的帖子学习来的，由于他的帖子里面涉及的内容实在太多，我经过消化吸收，形成了适合自己的这个升级过程，在此感谢手机之家古越大侠！

凯立德的软件适用于多种不同的平台（操作系统），主要是以下几个：

Sybiam系统，这个不用多说，诺基亚的手机最普及的平台；

Android系统，近几年比较火的手机和平板的平台；

iOS系统，那个烂苹果的手机和平板用的；

Windows Mobile系统，即WM，主要是6.5的版本，前两年很多手机用的；

Windows CE系统，有4.2、5.0和6.0版本，主要用于绝大多数的手持设备，就比如我们的GPS导航仪，另外魅族M8和M9其实也是WinCE的深度定制。

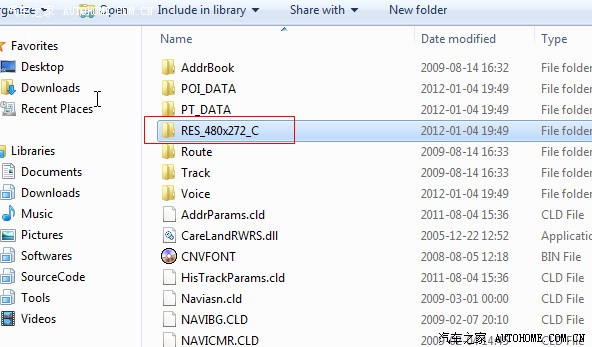

而每个不同的平台又分为多种分辨率，比如WM系统就区分240x320、480x640、240x400、800x480，CE系统的分辨率区分320x240、480x234、480x272、800x480，所以我们必须选择自己设备的合适平台的合适分辨率版本的凯立德软件，那如何知道自己设备的分辨率呢？WM系统一般是用于手机的，这很容易查到自己手机的屏幕分辨率，而导航仪从说明书上也应该可以了解吧，这个我不确定，应为我的说明书没有了。如果无法的得知的话，在网上搜一下，只要不是像我这种杂牌的，大多数都能找到你的屏幕分辨率参数，可惜我的这个怎么也搜不到，那怎么办？一个简单的办法，进入你的导航仪的凯立德软件的目录，我的是KLD，里面有适用于你的导航仪的分辨率的一个目录，如下图：

我的是RES_480x272_C，由此可以确定自己设备的分辨率，我的就是480x272，所以，现在的目的就是，找到CE系统480x272分辨率版本的新版的凯立德软件。

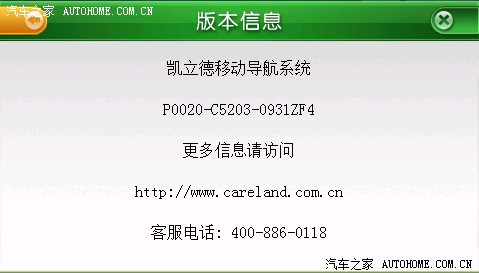

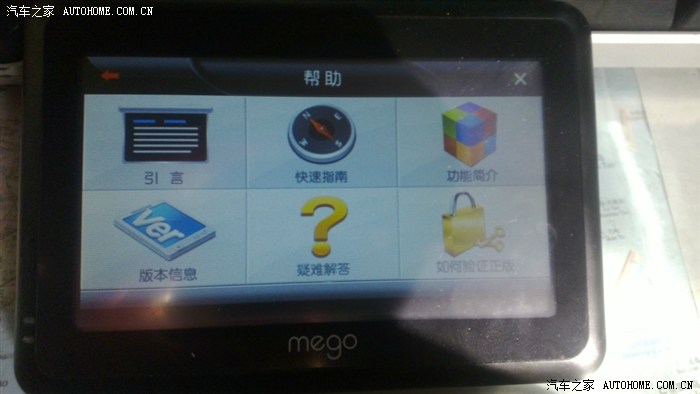

我先看一下自己原先凯立德软件的版本号，启动导航软件，进入功能->帮助->版本信息，下面是我以前旧的版本号P0020-C5203-0931ZF4，这是2009年的版本了：

该版本号，前面两部分是软件主程序的版本，第三部分是地图数据的版本。下面对主程序版本号做一说明：

2011版凯立德主程序版本号分为两节四个部分，格式为X0000-Y0000，X和Y代表字母，0代表数字，它们的含义：

1、X代表主程序应用的机型，分为以下三种：

M：手机；

P：PND，手持设备，基本上就是指这些导航仪设备了；

C：车载一体机，就是高档车上面直接就有的导航设备；

2、Y代表主程序适用的OEM厂商识别码或者凯立德的产品系列：

C：C-Car版通用识别码，代表800*480的C-Car版主程序

D：C版通用识别码，代表C系列主程序

F：奥可视识别码，一定是C系列主程序

G：橡果国际识别码，一定是C版主程序

H：好帮用识别码，可能是C系列主程序，也可能是C-Car版主程序

K：韩酷识别码，一定是C系列主程序

N：纽曼识别码，可能是C系列主程序，也可能是C-Car版主程序

R：昂达识别码，一定是C系列主程序

W：京华识别码，一定是C系列主程序

X：欣万和识别码，一定是C系列主程序

Y：神行者识别码，一定是C系列主程序

在这儿又涉及到凯立德分的几个系列的问题：

G：GPS（Global Positioning System，全球位置测定系统）；

T：Traditional（传统的），保留了原凯立德软件（G系列）的一贯风格；

C：Creative（创新的），表示具有全新的界面和用户体验，区别于T系列；

E：Extra（特别的），表示是仅保留主要功能的特别版本；

E：Experience（体验、试验），发布的简化体验版本，也属于E系列。

G系列是最早的版本，其版本号均以G开头。如G1011、G11631、G11745等。后来（大概是2007年上半年）出来了T系列，不久（大概是2007年下半年），出来了C系列。在C系列出来后，G系列就不再发布更新了（除非你还用原来的版本）。

在 T、C系列中，版本号分为两段。前段以P开头，后段分别以T、C开头。目前见到的有P9901-T3002（T系列），P0019-C5003、 P0020-C5003、P1064-C5006（C系列）等。因此，号称T系列或C系列，但版本号是以G开头的，基本上是杂交改造的品种。如 G11194-TXXXX，G1036-CXXXX等。

E系列大概是2008年下半年才出来的，是最新的系列。其版本号也是分为两段，前段以P开头，后段以E开头，例如：P9902-E3206、P0425-E3008等。

现在是T、C、E三个版本共存，也有许多三合一的制作。

从实际的功能和使用体验来看，T系列偏向于适合专业玩家，是专为资深玩家设计。而相对而言，C系列是一种傻瓜式的操作设计，侧重于易用性。专门针对GPS新手或不喜欢“摆弄”的使用者而设计，适合普通的用户。E系列则是为一些低价格的导航仪配套而设计的简化版本，也是一种面向试用用户的版本。而体验版更是只有5个城市的地图。E系列的界面非常简洁，也非常易用，不需要很多的操作与设置。

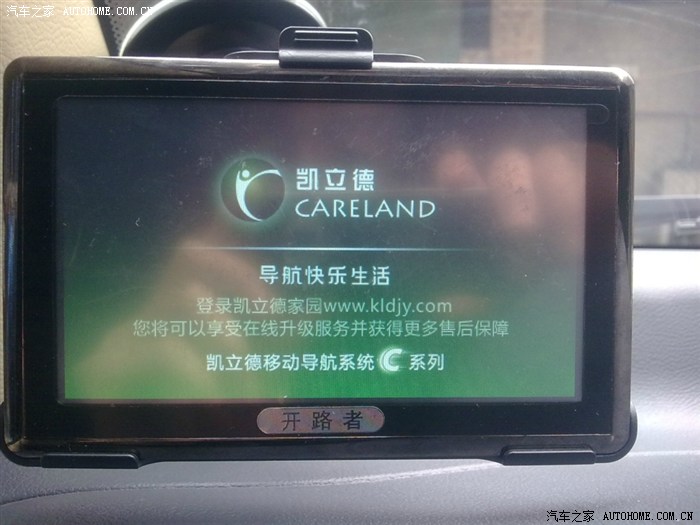

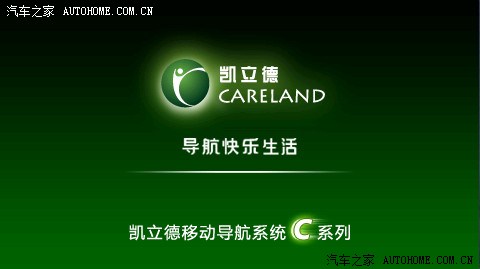

如下图就是C系列的启动画面：

现在再反过来看看我的以前的旧的版本：P0020-C5203-0931ZF4，P代表手持设备，第二段的C代表C系列，第三段是地图的版本号。关于版本号大小的比较，从网上的信息来看，应该是相同字母相同系列的才有比较的意义，或者是根据网上放出的说明，某年哪个季节的，找最新的版本，目前我在网上找到的最新的可能是2011年冬季版本，我还没有更新，GPS里面已经更新的是2011年夏季版。

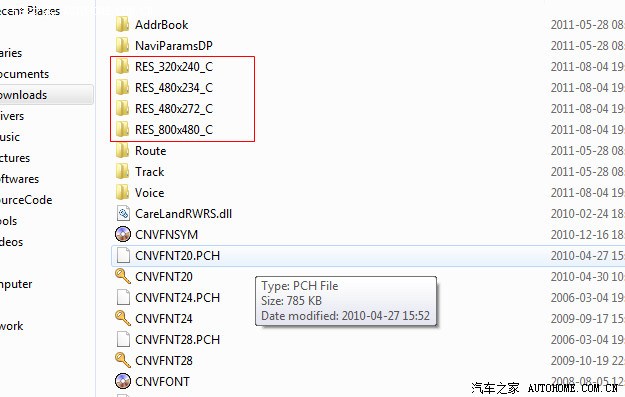

找到最新的版本之后，现在网上放出来的新版，有的是主程序和图资分开来的，把主程序下载下来，一般里面都会有不同分辨率的配置文件，根据自己设备的分辨率选择合适的配置文件。如下图：

有四种分辨率的配置文件夹，把不需要的删除掉即可。

图资文件也是对应不同的分辨率的，也是要选择你的设备对应的分辨率文件。下面是图资文件的说明：

POI_DATA，这是兴趣点文件夹，里面是分省市的；

NAVIBG.CLD 地图背景资源文件，没有的话地图上会只有路；

NAVICMR.CLD 地图电子眼资源文件，没有的话比较清静；

NAVICODE.CLD地图兴趣点列表资源文件，没有的话“功能”下的“兴趣点”没法选；

NAVIDIST.CLD 地图区域列表资源文件，没有的话地区选择功能用不起来；

NAVIGDC.CLD 地图播报点资源文件，没有的话全屏实景与部份3D路口出不来；

//-----------------------------------------------------------------------------------------------------------------------

//下面这部分只要选择你自己设备对应的分辨率即可

NAVIIMG01S.CLD对应320X240,400X234,400X240（3D支持文件）

NAVIIMG01.CLD对应320X240,400X234,400X240（实景文件）

NAVIIMG03S.CLD对应480X234（3D支持文件）

NAVIIMG03.CLD对应480X234（实景持文件）

NAVIIMG04S.CLD对应800X480（3D支持文件）

NAVIIMG04.CLD对应800X480（实景文件）

NAVIIMG06S.CLD对应480X272（3D支持文件）

NAVIIMG06.CLD对应480X272（实景文件）

NAVIIMG07S.CLD对应400 X 234（3D支持文件）

NAVIIMG08S.CLD对应640X480（ 3D支持文件）

NAVIIMG08.CLD对应640X480（实景文件）

NAVIIMG10S.CLD对应400X240（3D支持文件）

NAVIIMG10.CLD对应400X240（实景文件）

NAVIIMG12S.CLD对应240X320，234X400，240X400（3D支持文件,竖屏）

NAVIIMG13S.CLD对应480X640（3D支持文件,竖屏）

NAVIIMG15S.CLD对应800X480（3D支持文件）（04S压缩版，清晰度低点，功能一样）

NAVIIMG15.CLD对应 800X480（实景文件）（04压缩版，清晰度低点，功能一样）

NAVIIMG16S.CLD对应320x480（3D支持文件）

NAVIIMG16.CLD对应320x480（实景文件）

NAVIIMG17S.CLD对应480x320（3D支持文件）

NAVIIMG17.CLD对应480x320（实景文件）

//-----------------------------------------------------------------------------------------------------------------------

NAVIMAP.CLD 地图核心文件，集成配置其他信息文件；

NAVIPOI.CLD 地图兴趣点资源文件，没有的话地图上就没有兴趣点显示了；

NAVIROAD.CLD 地图道路资源文件，没有的话地图上没有路。

三、具体升级过程

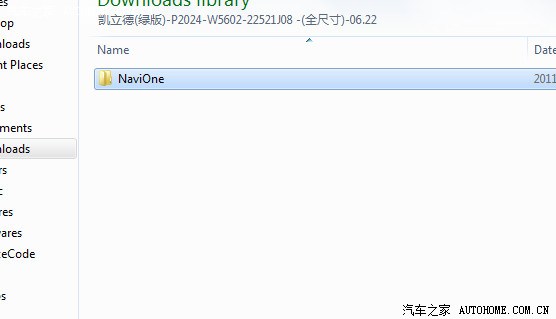

我下载的是P2024-W5602-2521J08 全分辨主程序，即包含各种分辨率配置文件夹的主程序，该主程序已XXOO。解压后如下图所示

进入NaviOne文件夹

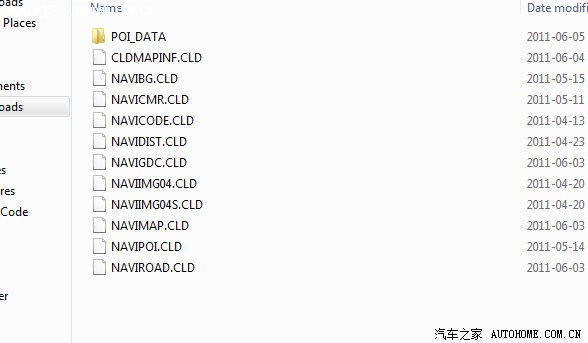

在这儿可以看到有4种分辨率的文件夹，我的屏幕分辨率是480x272的，将其他的分辨率删除掉就可以了。然后下载2011夏季版2521J08图资文件，解压后的文件如下图：

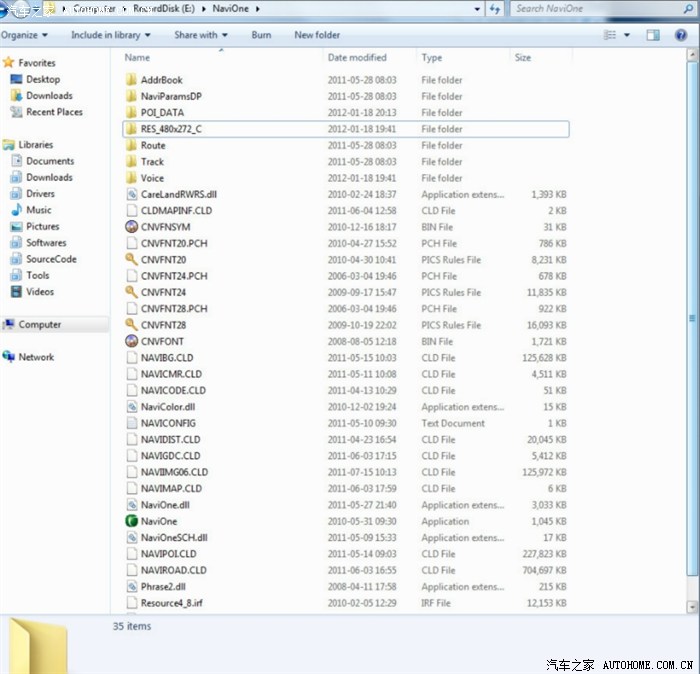

可以看到有NAVIIMG04S.CLD和NAVIIMG04.CLD，这两个是对应的800X480的分辨率，不适合我的设备。于是先将这些文件（除去NAVIIMG04S.CLD和NAVIIMG04.CLD）都复制到前面的主程序文件夹内。又下载了NAVIIMG06.CLD，这是对应的480X272分辨率的文件，从网友的反馈来看，有NAVIIMG06.CLD就可以不要NAVIIMG06S.CLD文件了。将这个文件也复制到主程序文件夹内，将不需要的分辨率文件夹删除。得到如下图的文件夹内容：

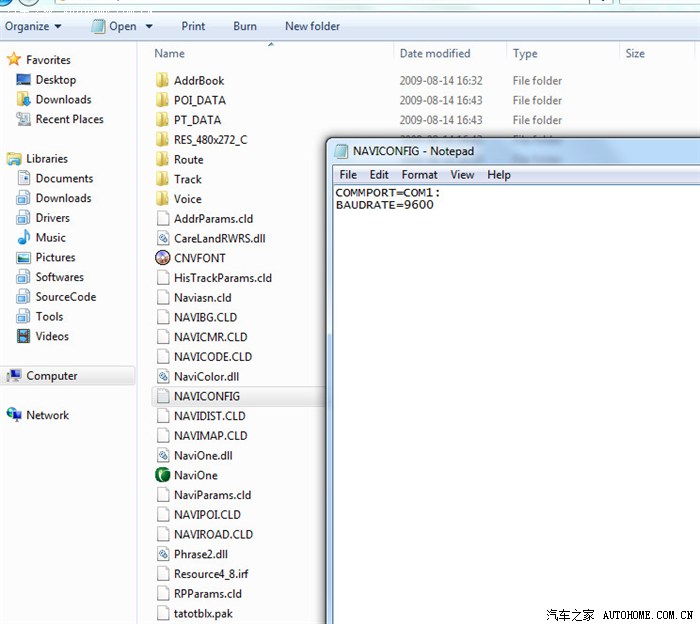

到这个程度，凯立德新版的主程序和图资文件就全了，另外还有个公交文件夹PT_DATA，需要的话，也可以下载下来放进主程序目录内。最后的任务就是将这个最新的版本放到导航仪里面了，先查看一下原来导航仪用的端口波特率，进入我的导航仪内的KLD目录，打开NAVICONFIG文件：

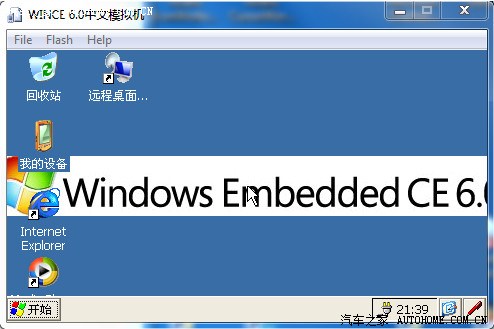

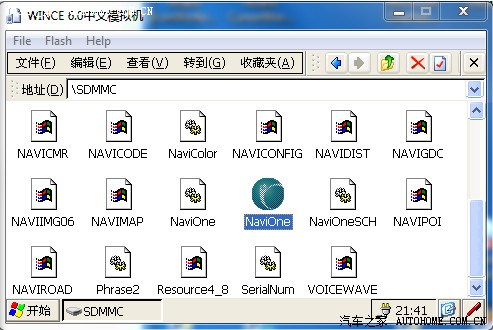

可以看出我的端口是COM1，波特率是9600。打开新版主程序文件夹内的NAVICONFIG，将波特率改为9600即可。由于整个新版下来有1.8G大小，而且不能确定到底能不能运行，所以将导航仪内原来的程序先备份出来，又找来了WinCE模拟器，在模拟器里面先测试一下，没有问题就可以复制进导航仪了。下图是480X272分辨率的WinCE 运行界面

设置好之后，运行NaviOne：

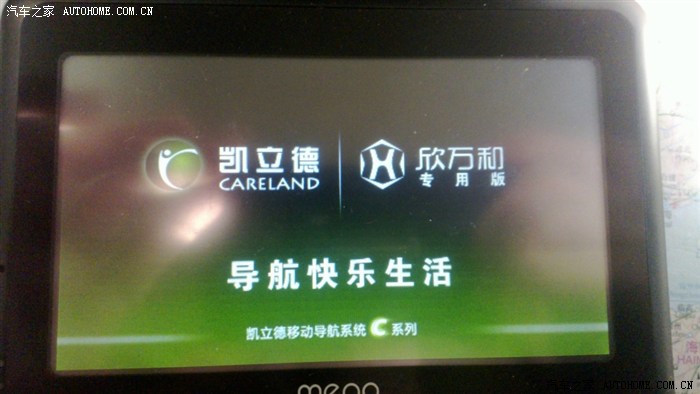

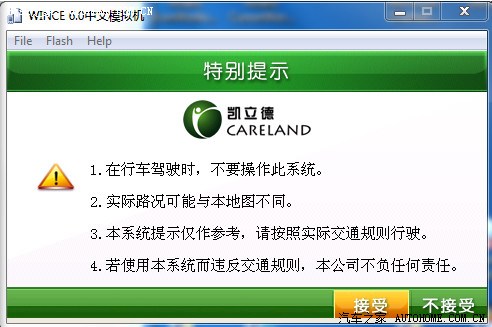

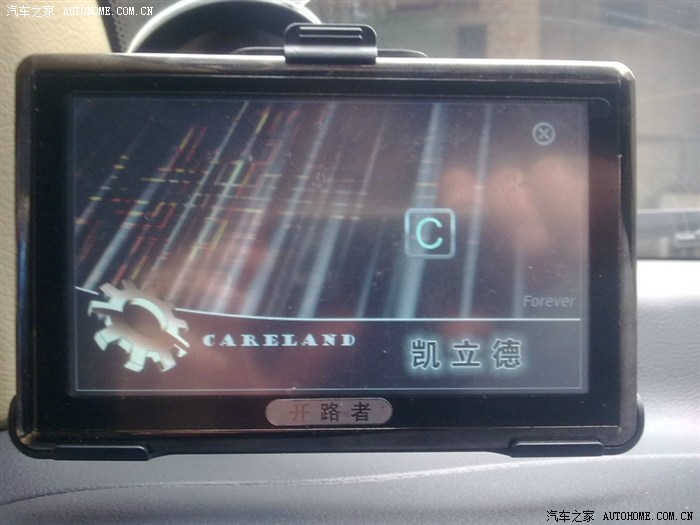

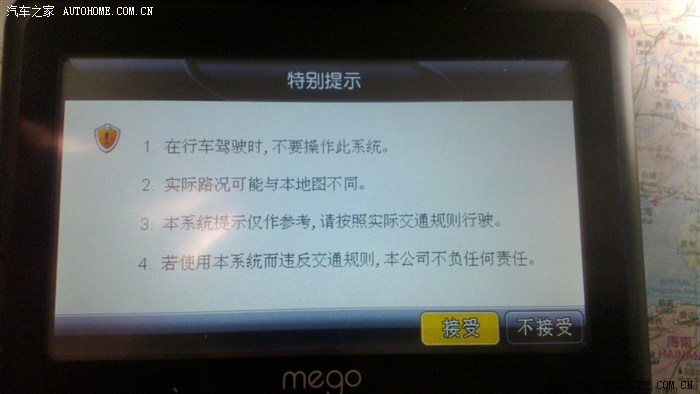

下图是启动画面：

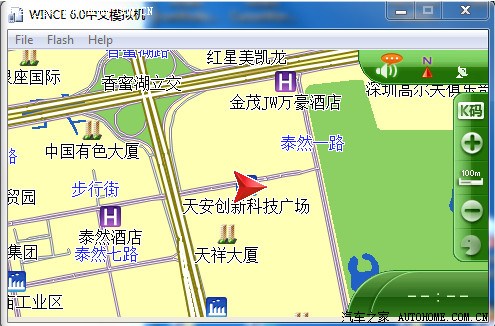

接受之后，进入主界面：

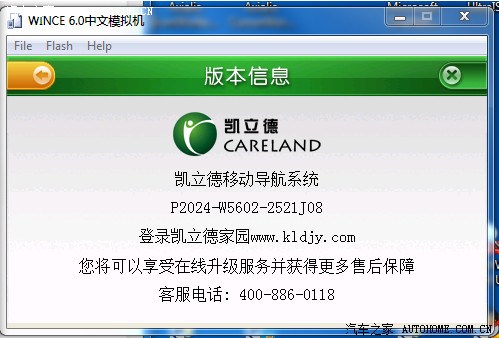

OK，完美运行，没有问题，那么就可以将新版更新到我的导航仪了！

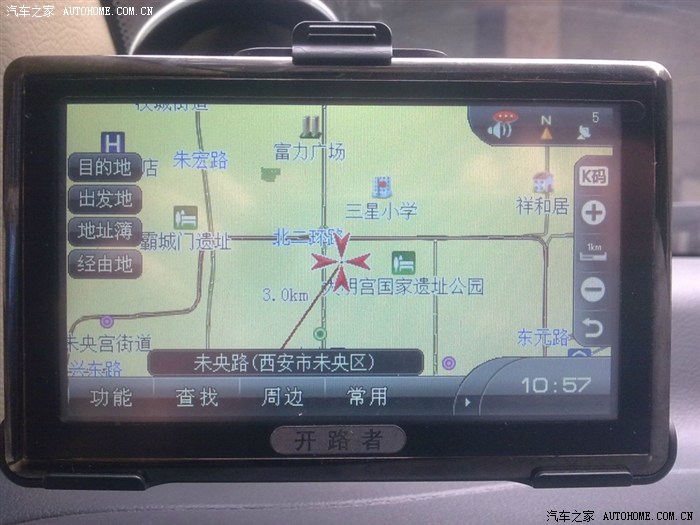

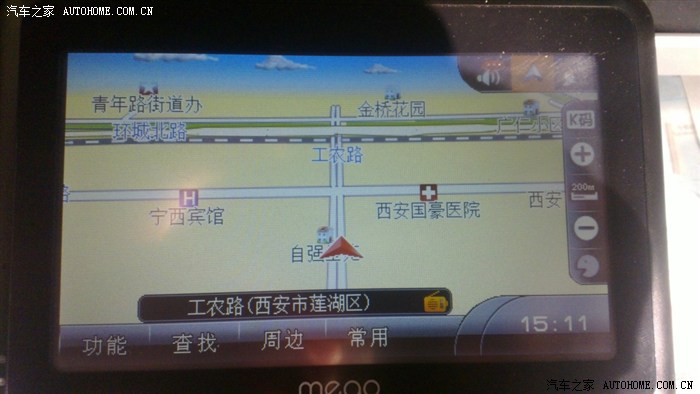

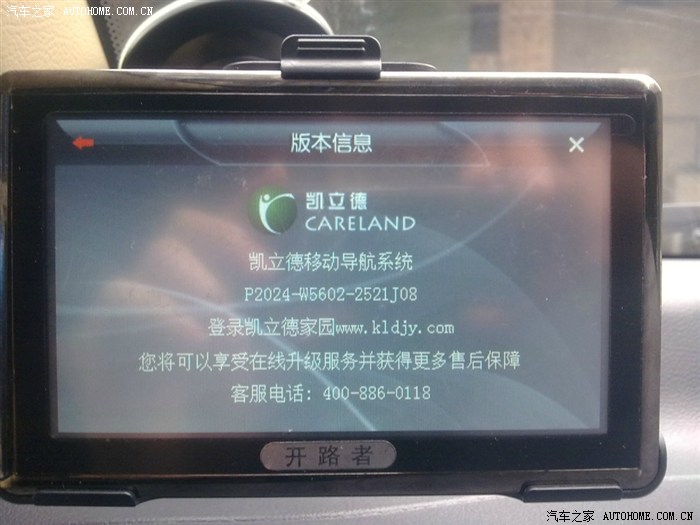

于是进入我的导航仪目录，我的是KLD，将KLD文件夹下所有东西删除，将计算机内的NaviOne文件夹下的所有复制进KLD就行了。下图就是实体机上的运行画面，经过去年十一的实地导航，从西安到山西长治，没有任何问题。

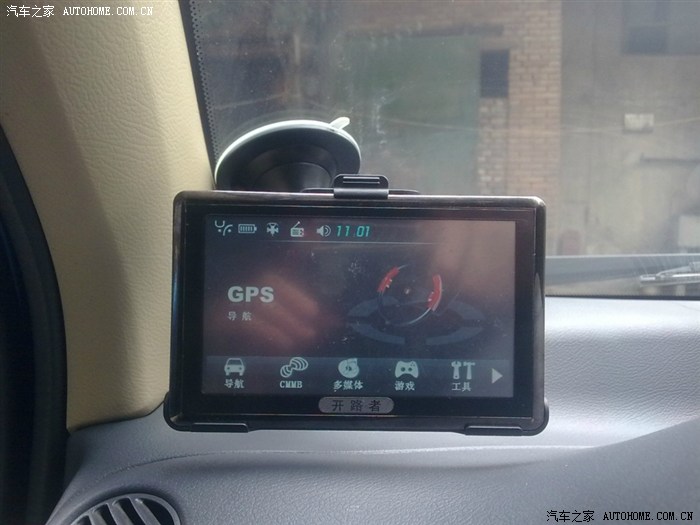

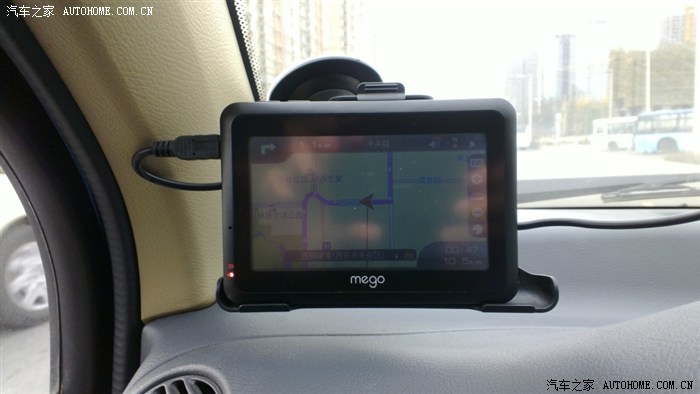

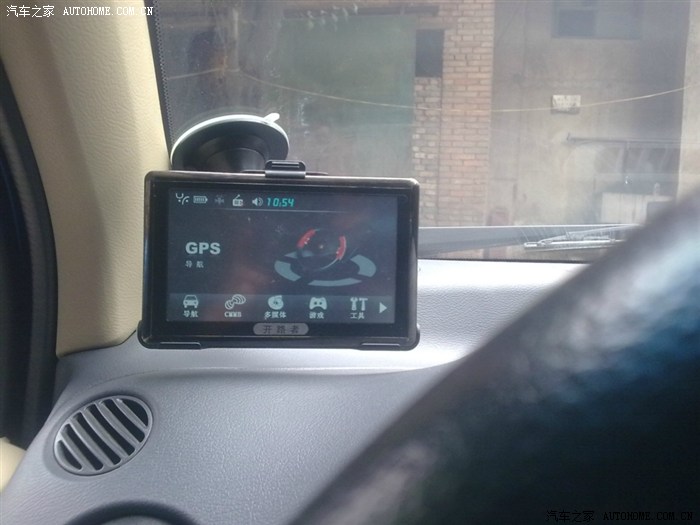

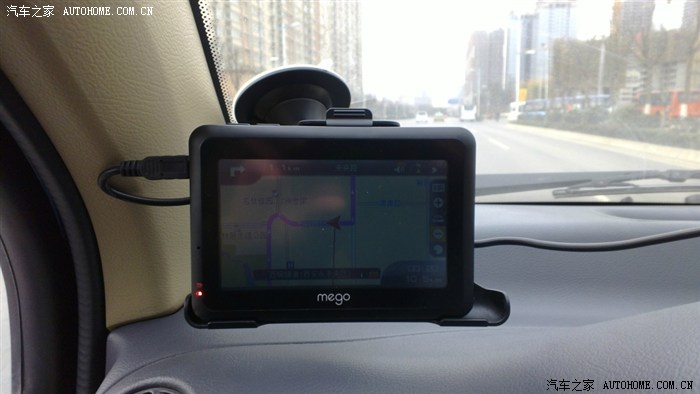

我的导航仪在左A柱前挡风玻璃上

选择导航

这是我自己修改的界面，以前的那个不喜欢

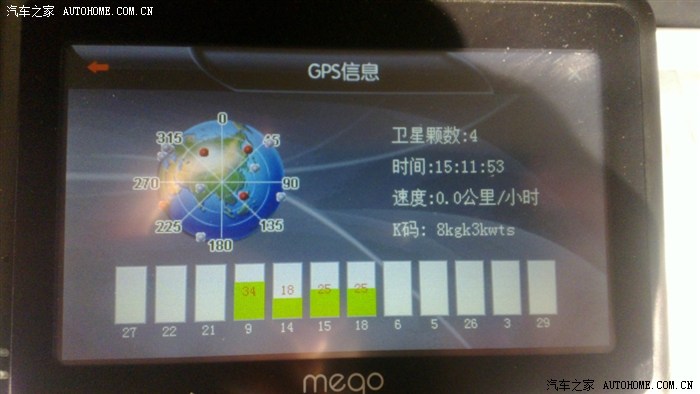

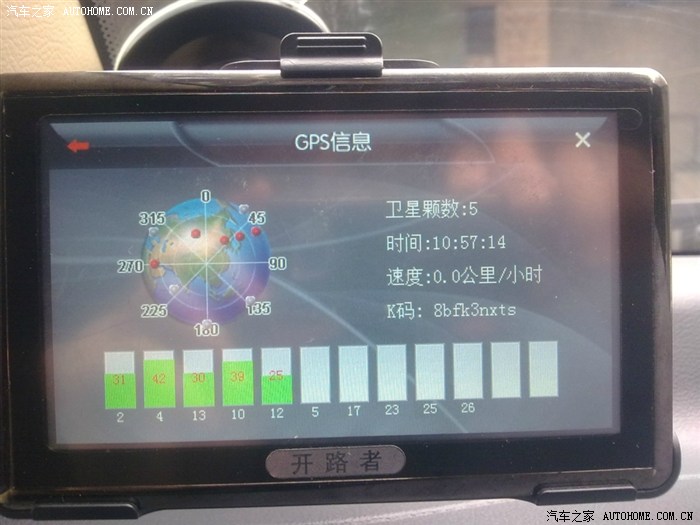

进来之后就已经是5颗卫星了，速度很快！

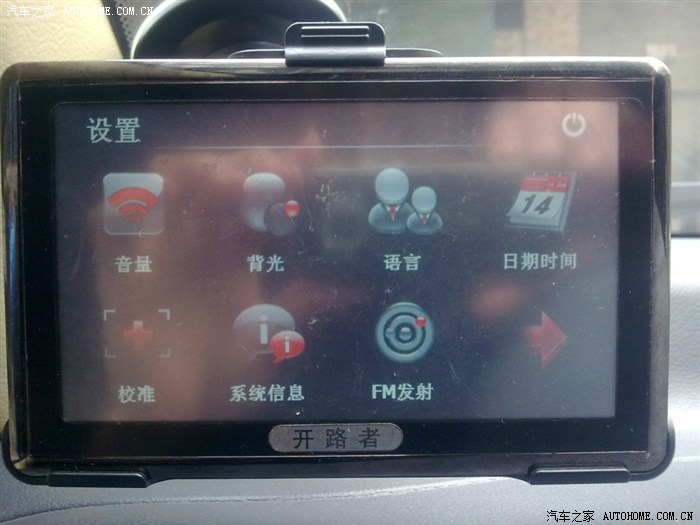

FM发射的功能，很实用

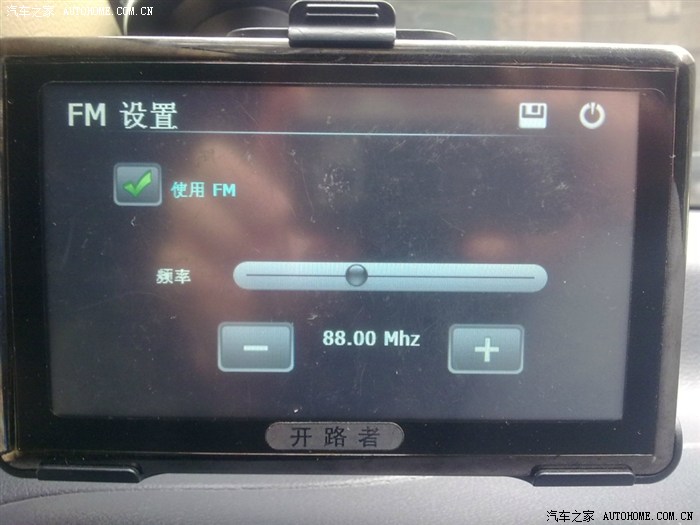

设好频率

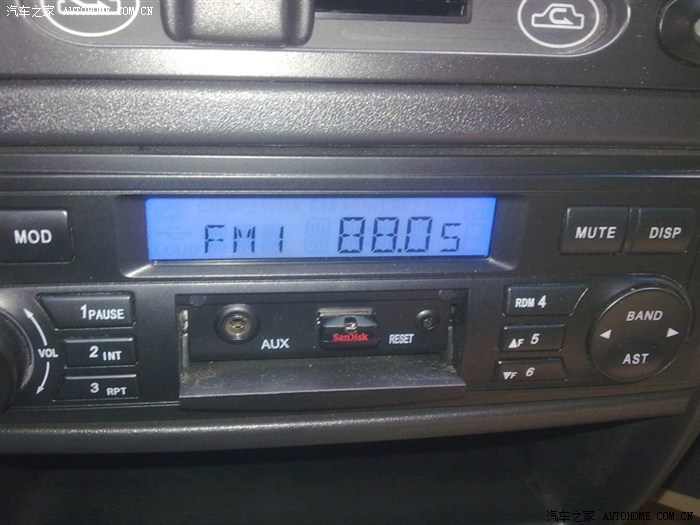

收音机也设好，这样语音就在车载音箱里面出来了，比导航仪本身的声音大多了。

欢迎各位前来拍砖呀

//==================================================================

2012-02-06更新

由于还在放假中没有上班，四川内江车友的导航仪到了单位，昨天下午专门过去取了回来，将Mego导航仪进行升级，已确认WinCE系统，应该是4.3的屏幕，分辨率480x272，升级中有些小问题，但以解决，明天更新详细内容。可以使用凯立德的软件。

//==================================================================

2012-02-08更新

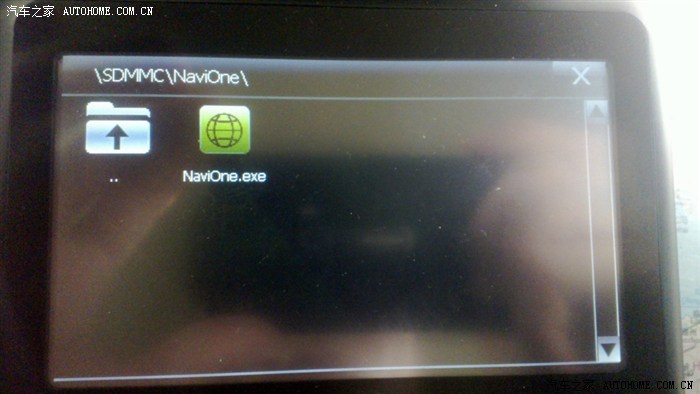

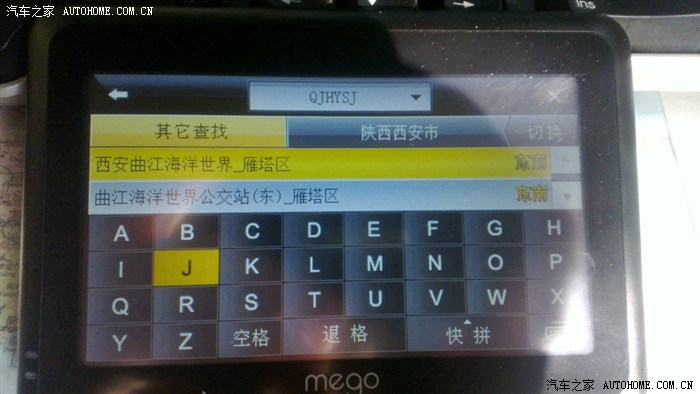

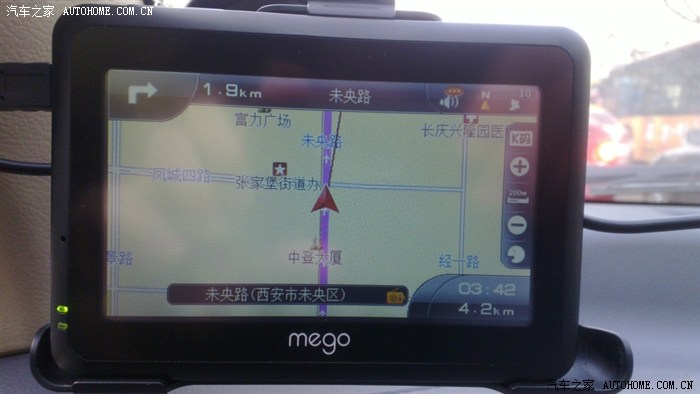

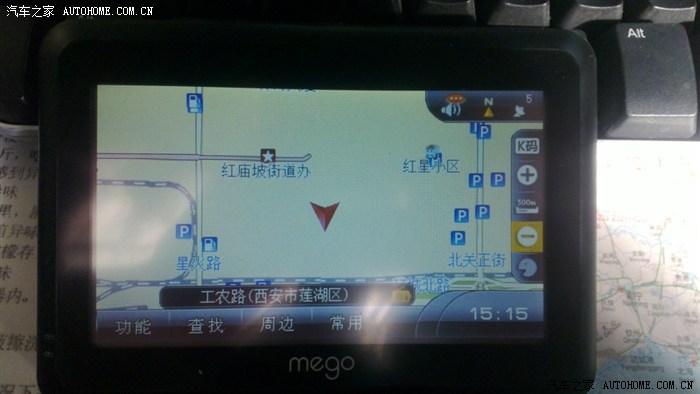

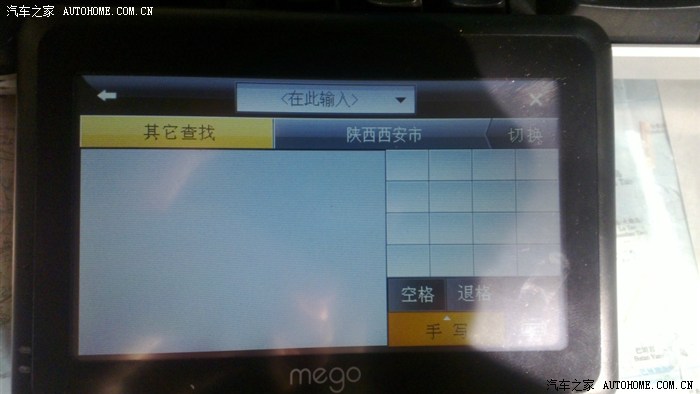

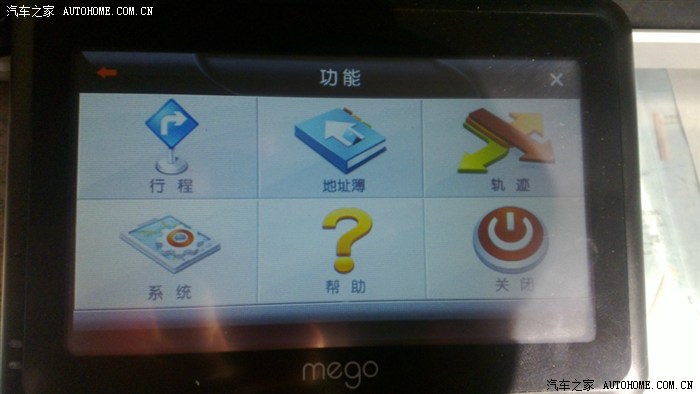

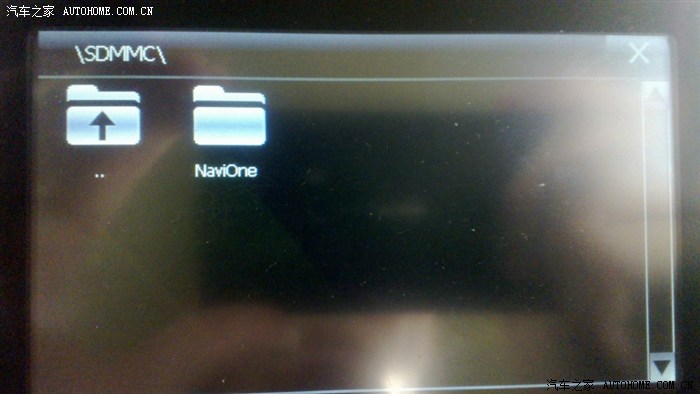

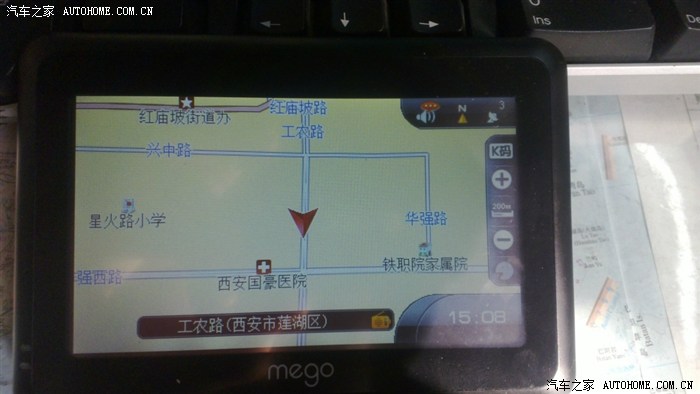

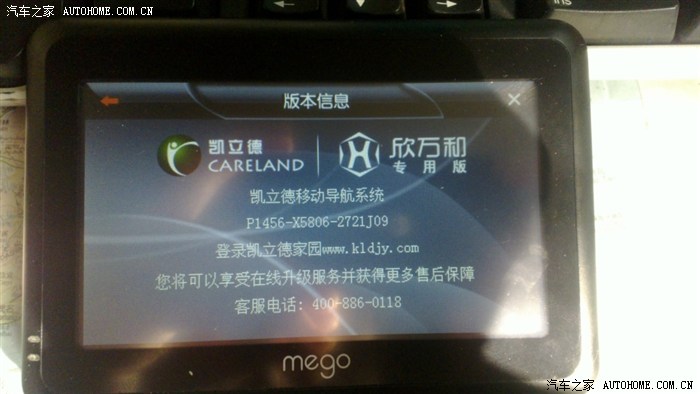

昨天更新好之后，上街测试了一下线路，升级的是凯立德2011年冬季版本P1456-X5806-2721J09，目前最新，连我们小区边刚修好的道路都有显示，赞一个，只是整个软件+地图文件超过了2G，只能放在了SD卡上面。而且，这个Mego导航仪的界面软件有个bug，也可能是厂家故意这么做的，就是在导航路径设置里面指定了SD卡上的凯立德软件，保存后，没有问题，但是机子关机后重启，路径又恢复成Mego自带的导航软件了。没办法，只能每次用的时候，重新指定一下路径了，不关机的话，没问题。

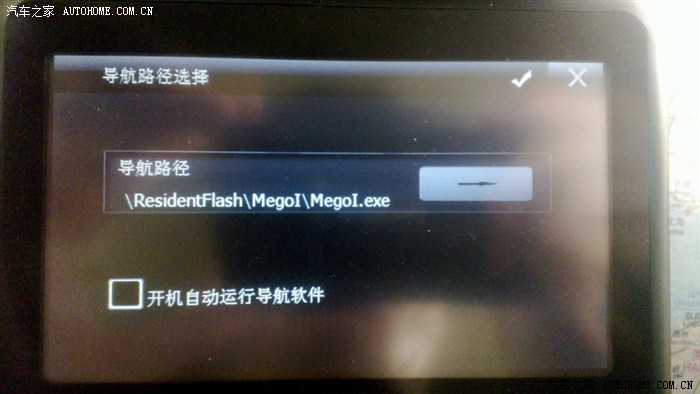

这是缺省的导航路径：
