哈弗H5安装GPS定位器、跟踪器作业，实时监控从此不怕爱车被盗了

  GPS车辆定位器关注已久，其通过移动网路实时上传车辆位置信息，车主通过网络平台就能方便的查询车辆的位置，能够实现报警、语音监听的功能，更强大的是在车辆被盗后，不仅能追踪车辆所行驶的路线，而且可以实现远程的断油断电操作，让车辆熄火趴窝。有了它的保护爱车可以高枕无忧了。经过这段时间的实车测试，全部功能完美实现。废话少说，安装作业奉上。

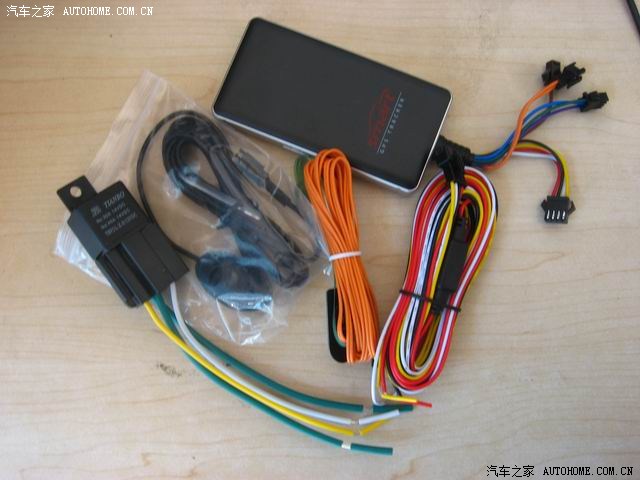

1.先见识下GPS定位跟踪器的真身，附件一应俱全，除了主机，还有SOS告警按钮线（出现像劫车等紧急情况可按下按钮能自动拨号至预先设定的手机上实现SOS告警，但愿这种事情永远不要发生）、mic拾音线（可远程监听车内声音）、继电器（连接进车辆电路中，实现远程断油断电就靠它来执行指令了）。

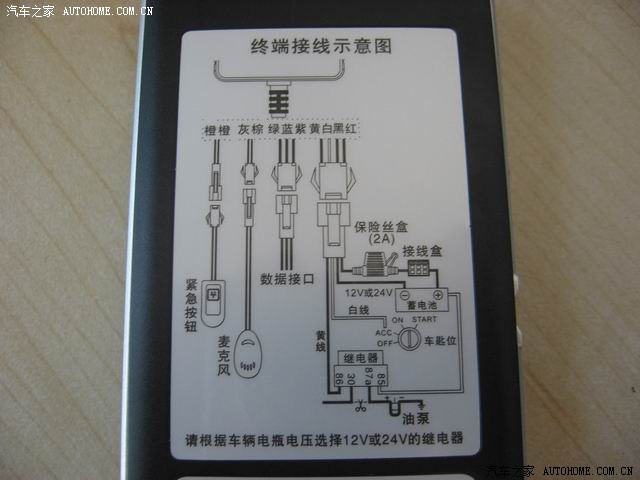

2.GPS定位器跟踪器安装示意图

3.GPS定位跟踪器安装位置的选择，必须选择在不能遮挡GPS信号的位置，同时又要隐蔽不能轻易被发现。也即安装位置不能有车辆金属部件遮挡，可以选择的地方有车头、中控仪表台塑料下方、车后方。具体位置仁者见仁智者见智。为了安全起见，安装位置就不上图了。

4.主机位置选好后，最关键的就是线路连接了。需要将主机控制继电器连入H5的油泵或者点火线路中，实现远程断油断电功能。由于2012款的H5线路布放和电路资料有比较大的出处，查找线路花费了大量时间，不过最终总算搞定。

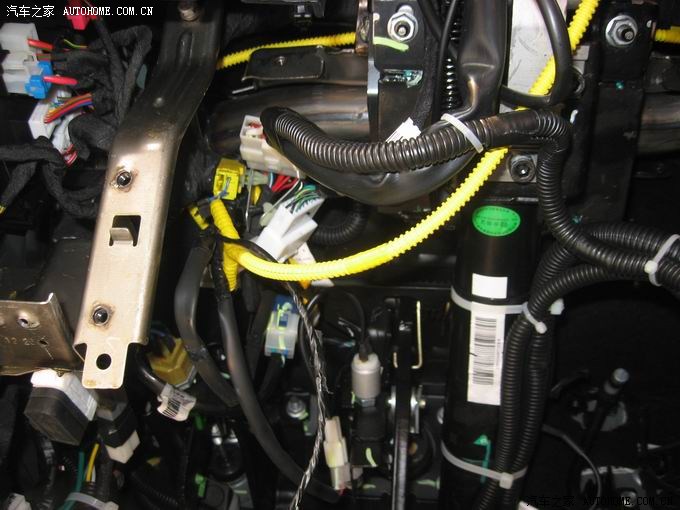

H5主驾侧的机舱与座舱间的连接插座组，找到油电电路，串接继电器，这是执行远程断油断电的关键所在。

因GPS主机需连接点火开关ACC，以识别车辆状态。因资料不符，只能逐线排查点火开关插头

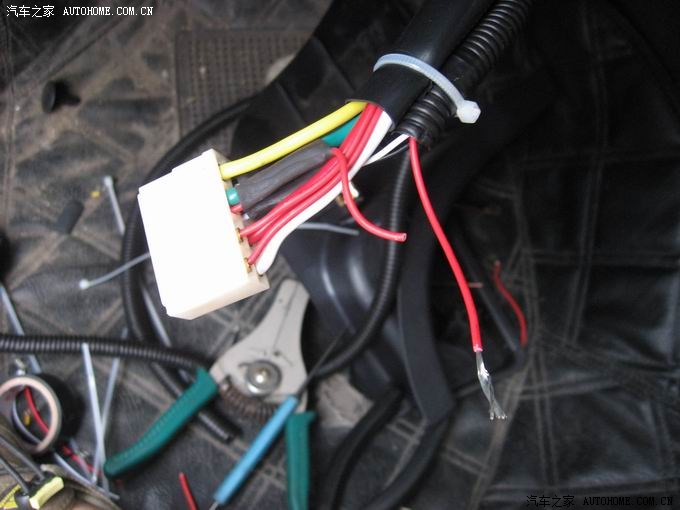

点火开关插头信号识别线连接

5.全部安装完毕后，试车，测试网络平台功能，全部实现，尤其是通过平台执行断油断电指令，测量应声熄火，超爽！

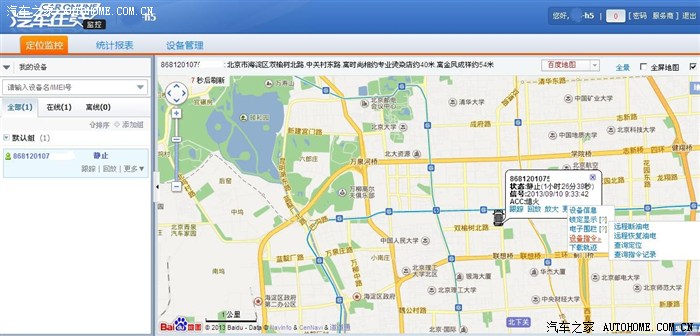

a.网络平台界面和指令

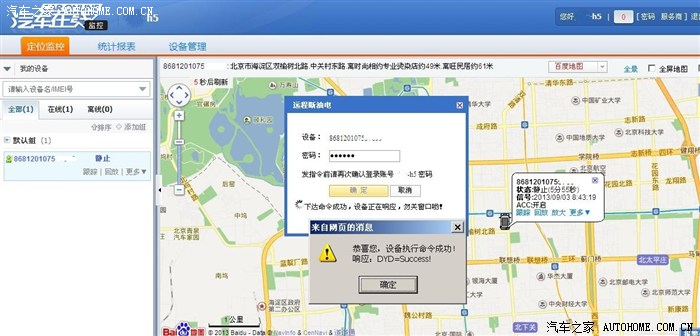

b.GPS定位器远程断电指令及响应

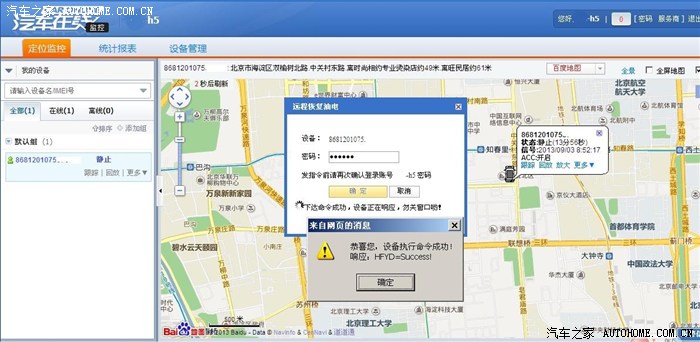

c.GPS定位器远程恢复供电指令及响应

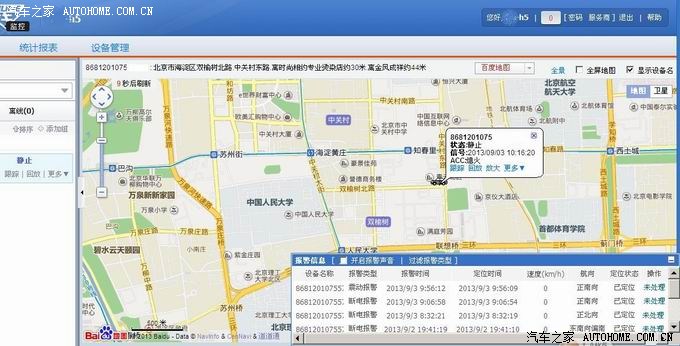

d.GPS定位器振动断电告警

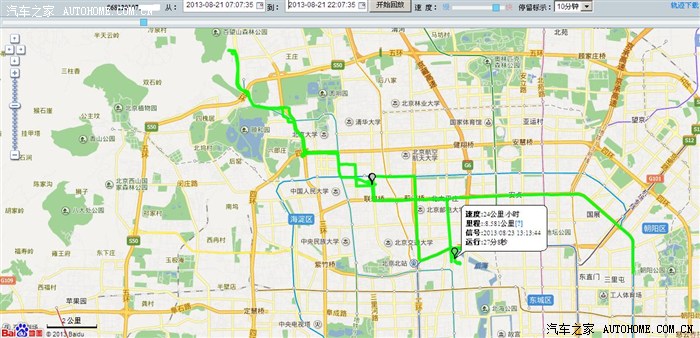

e.GPS定位器轨迹回放下载
