【V6菱仕改装】自装DVD导航+倒车后视+行车记录（多图详解）

自使用小6几个月以来，由于本人识路功能不佳，于是常用到导航。

原以为手机能凑合用一下，自有次出外导得很恼火，不是手机放不稳就是时而来个电话很不方便，于是琢磨着弄个车载的。

原来的车装了DVD导航一体机，在加装店搞的，而换车时自已动手拆了，于是对安装大概有了个底，再论坛上看了几个车友的安装贴，打算买个自已装，于是开始各处了解货源。

某朋友做东南配件可优惠拿4S加装那种触屏版，但听说不好使，又要换掉控制面板，由于我的是黑白内饰，面板是白框+钢琴烤漆色的，换面板是那种磨砂灰普通面板，与车内饰不配，所以暂不考虑。

经网上搜罗了解，其中有一款不换原车CD及面板的，只换屏幕，但可惜只有V5能用，V6协议不对，等厂家好久都没开发出来，放弃。还有一款是更换CD主机及屏幕，不用换控制面板的，能与原车音响空调协议兼容，空调显示为数字温度的机器，对比几个牌子，最终选了一个多人装价格实惠的淘了。

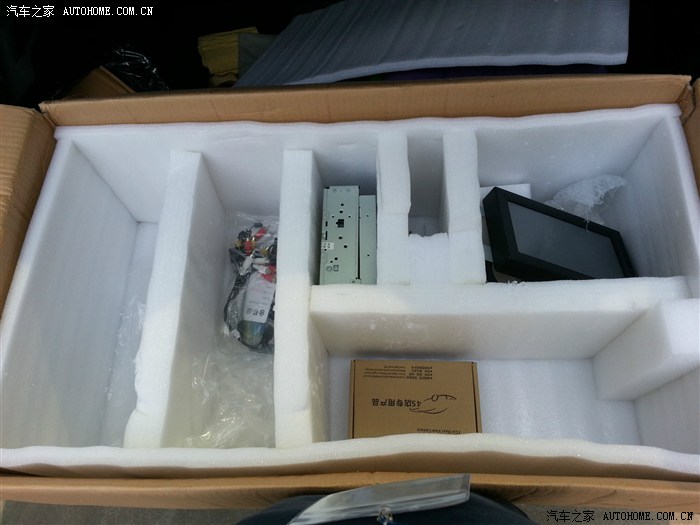

收到货，好大一个箱子。。

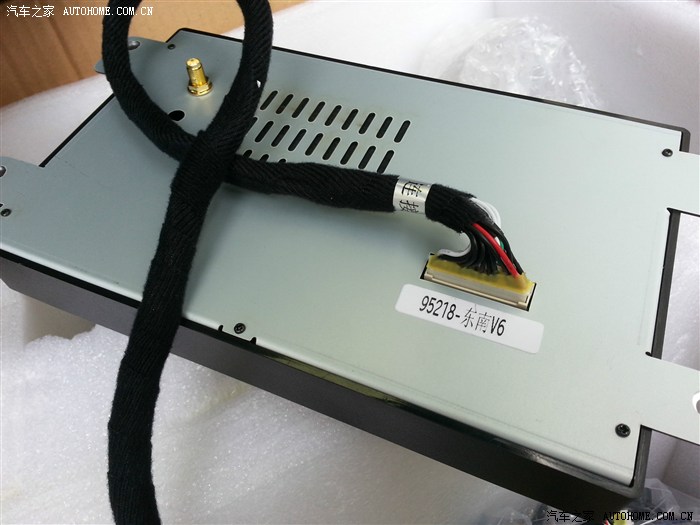

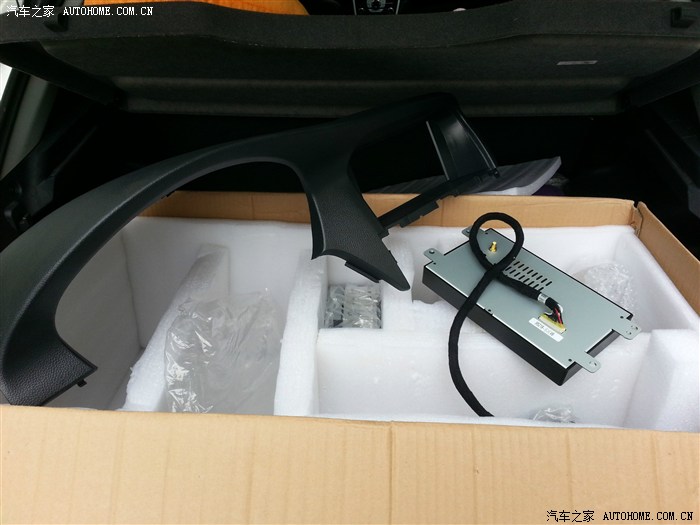

中控盖子，主屏。

大得感觉有点浪费的一个箱子。。

一包线材。

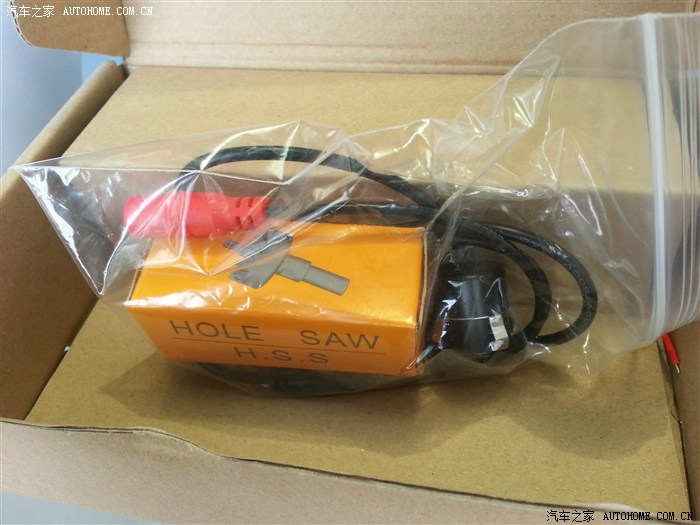

摄像头，店主寄错了，我要牌照灯一体式的，他们没有，最后自个去汽配城买了一个，下文再说。

行车记录仪。

原车屏幕，别了。。下面开始动工。

第一篇. DVD导航一体机

开拆！

先拆中间空调出风口，只要用四个手指扣住边沿轻轻用点阴力一掰，就出来了。

控制面板同理。

再拆方向盘右边的饰板，同上，轻掰上下两边即可取出。

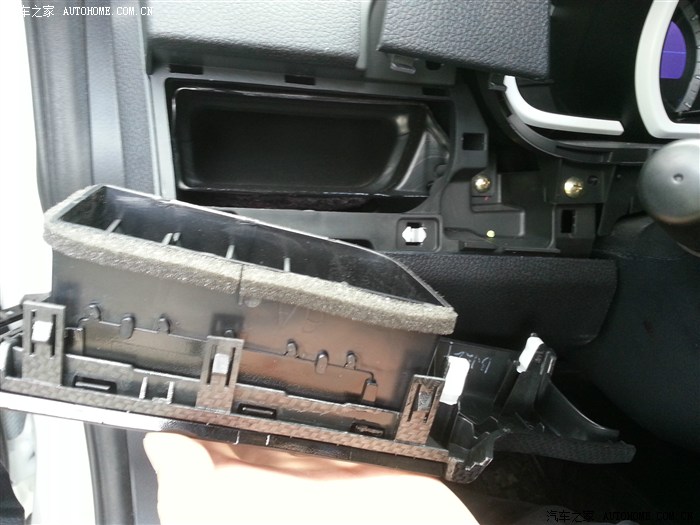

左边的饰板及出风口，同上。

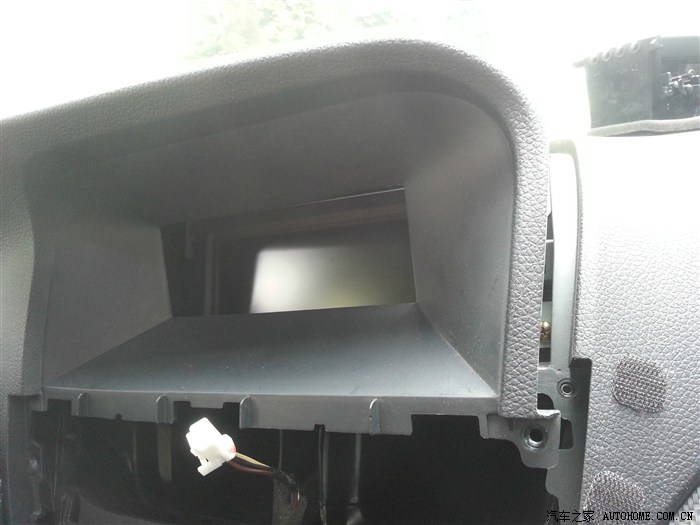

中控盖屏幕下方两边各有一枚螺丝，拧出，然后从角位位置开始掰，即可掀开。

中控盖对比，颜色差不多，由于光滑度不同，感觉有点色差，总体不太影响。

把原盖子卡扣移过来。

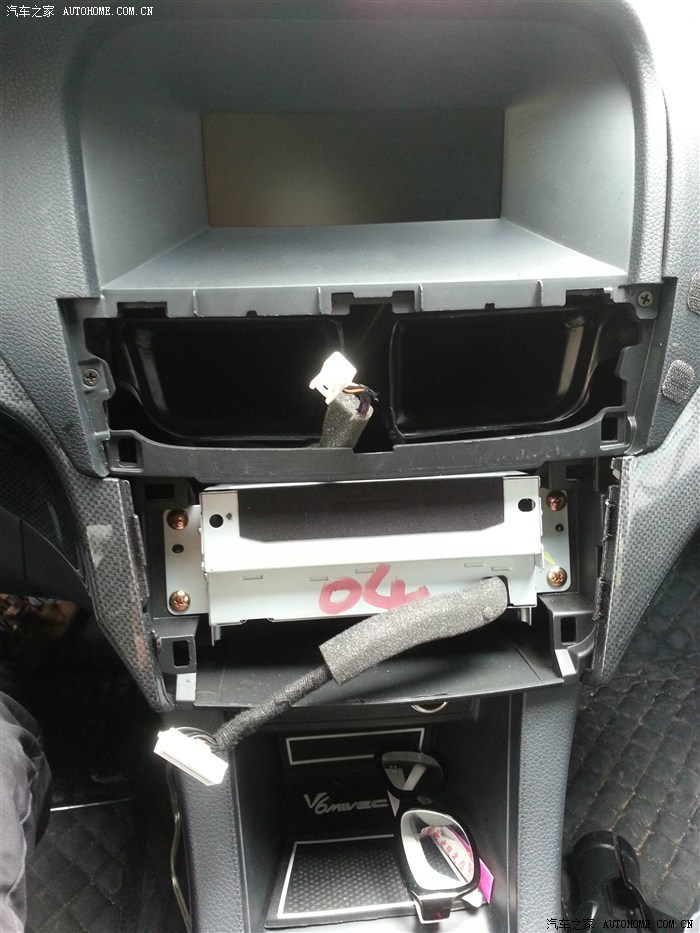

开始拆主机、屏幕，拧几颗螺丝即可轻松取出。

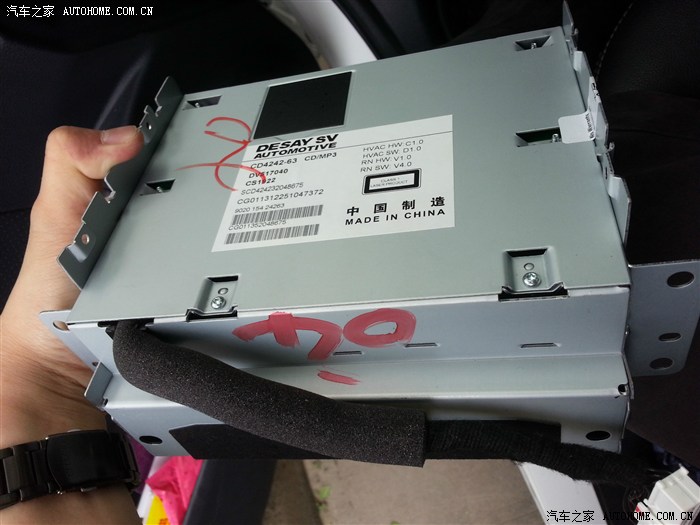

原车CD主机。

CD主机对比。

一片狼籍。

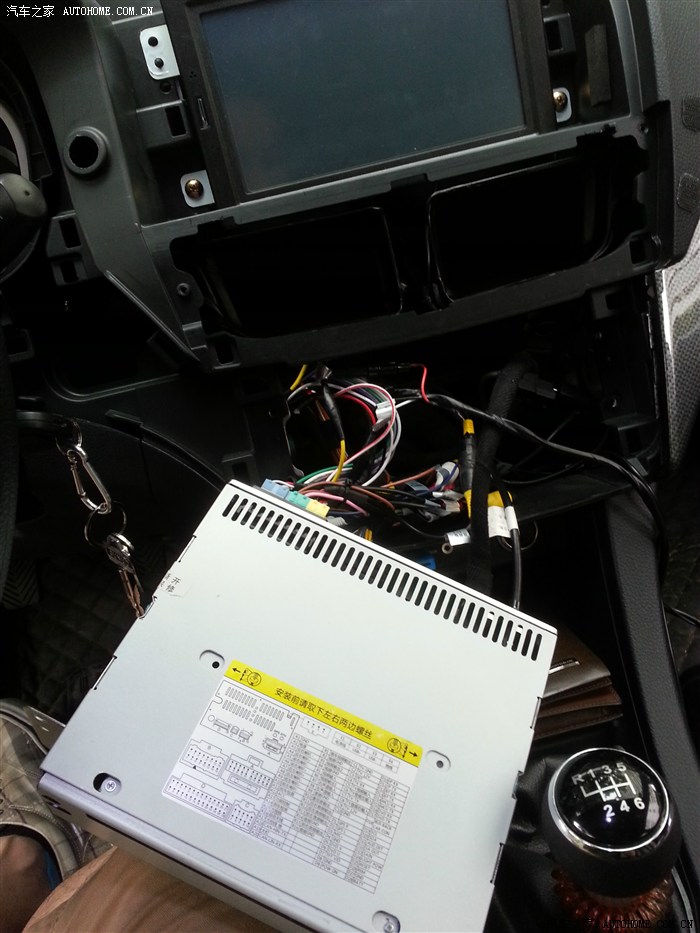

接上屏幕、主机，测试。

导航正常。

导航版本，最新版。

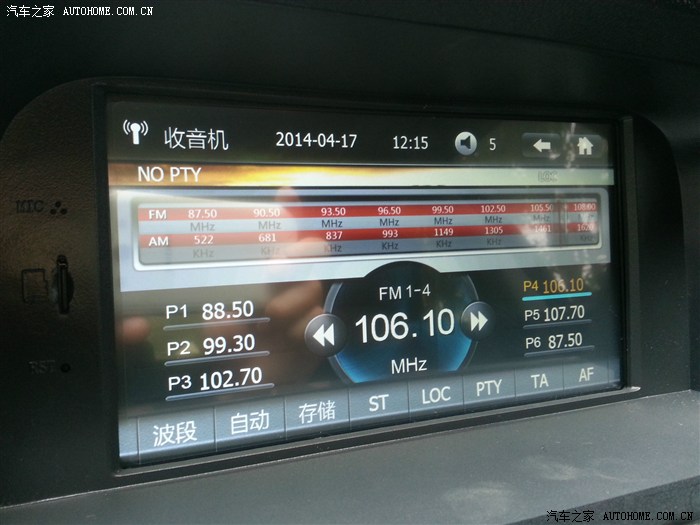

收音机正常，感觉比原车信号好些。

CD播放，正常，音质不错，感觉比原车好，低音、中音，但高音不明显，下一步加装个高音头。

蓝牙电话，正常，语音清晰，够大声。

有几个小游戏。

设置。

CD主机参数。

测试结果：导航及音响正常。开始测空调，拆移原CD空调电路板。

拧掉上面几颗螺丝取出空调电路板上盖。

取出里面空调电路板。

拧掉几颗螺丝拿开新DVD主机空调电路板盖子。

接上新DVD主机空调电路板的连接板测试。

空调测试正常，温度变成数字显示。

最终测度结果，一切正常。

把原车CD上空调控制电路板移到新DVD主机，装上。

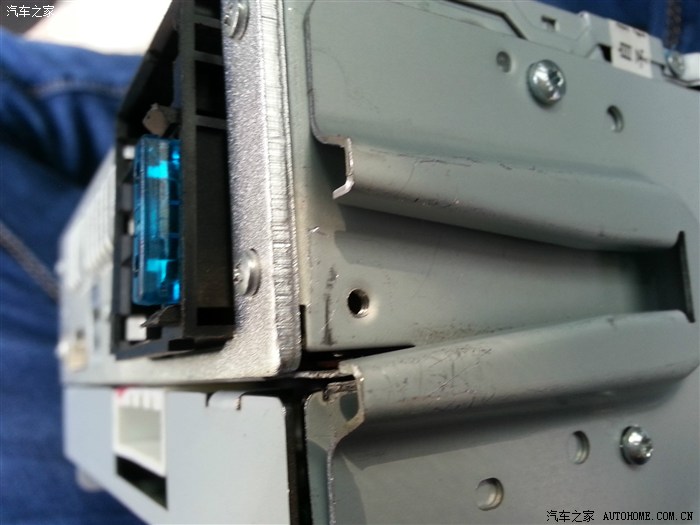

在还没插线情况下，试试能否把主机放进安装孔的位置，结果，放不进去，有东西顶住了。

经检查，为上图卡槽的螺丝顶住。

于是，直接用胶钳掰掉两边的螺丝把它废了，如上图。没了两颗螺丝，但由于有两片卡槽，则不影响盖子固定。

结果，新DVD主机顺利放进安装孔。

此时更一片狼籍，乱。。

第二篇. 倒车后视

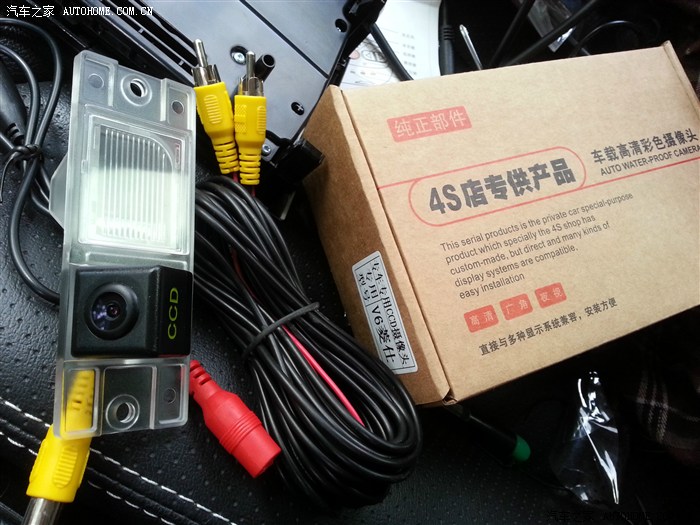

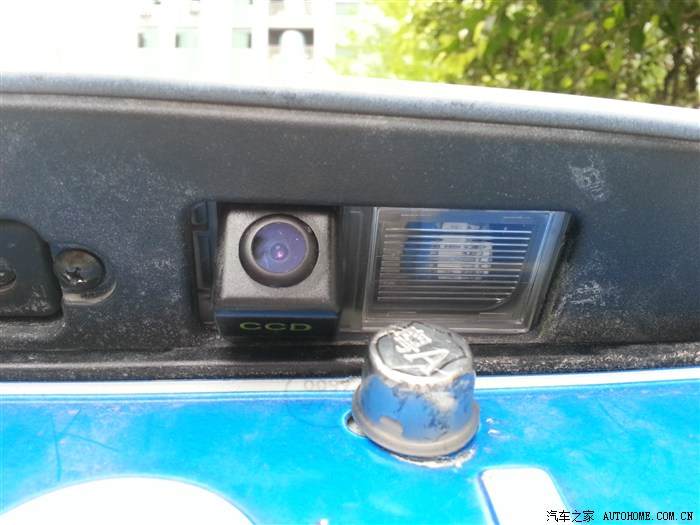

重新去汽配城买的牌照灯一体式倒车摄像头，V6专用，一个字，好！

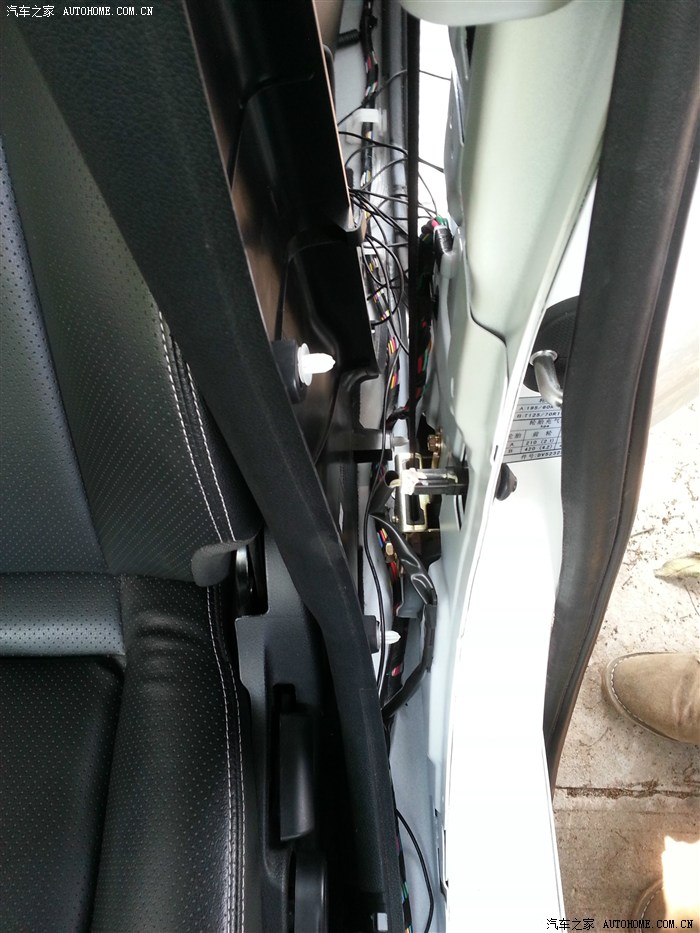

开始布线，走驾驶位这边，侧面板轻轻用手一掰就开了。注意要小心，用阴力一点一点来，行程不要太快太长，以免拔坏卡扣。

原本考虑走副驾位，两边门槽都拆开了，副驾位那边走了一条后雨刮水管，担心潮湿。

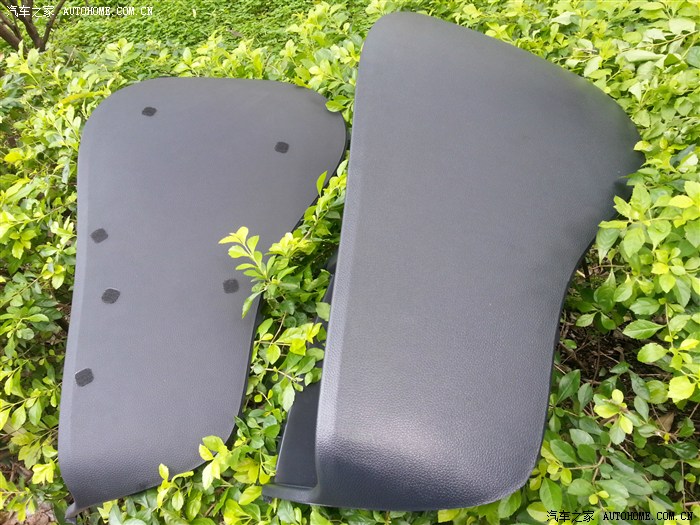

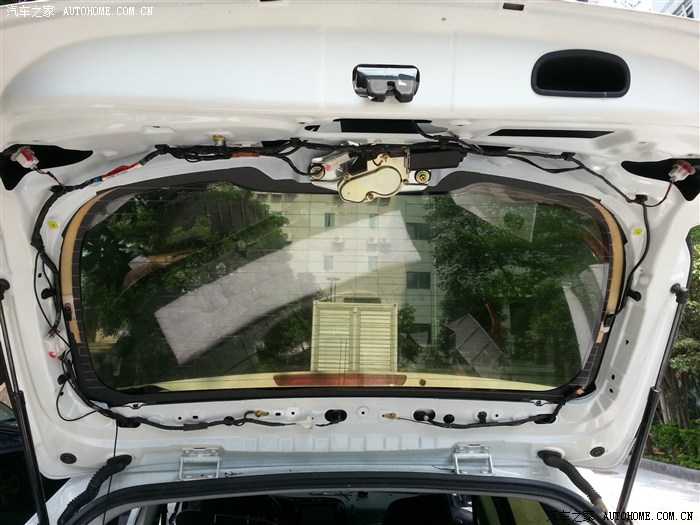

拆除尾门背板、牌照灯饰板。

如果加装了牌照框的要先拆除，否则会顶住牌照灯饰板，无法拆出牌照灯。

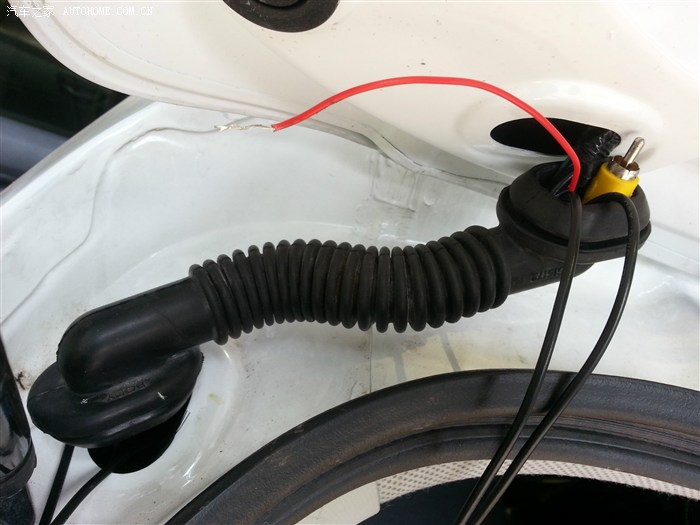

走线到尾门此处连接胶的位置，如上图，由于视频头比较大，要想穿过伸缩软胶，用铁线拉勾的方式不太易固定，这里比较难搞。

我的方法：先把下面一头掳直，直接把视频线的头插进去，用小力慢慢顶进去，此时视频头尖已到胶管的伸缩位置，此时左手捏住视频头的尾部，右手掳胶管往尾部压，再右手捏视频头的顶部，左手掳胶管往尾部拉。结果视频头以蠕动的方式从胶管底部慢慢移到顶部，如上图。

视频头再从胶管顶部走到尾门，此处简单，用铁线勾拉过去即可。

然后走倒车触发线，也就是接一根线到倒车灯。同上，用铁线勾穿、拉。

装上牌照灯饰板。

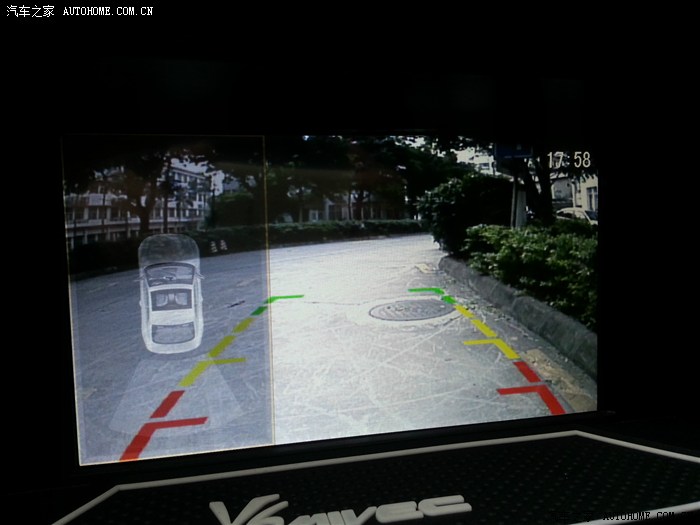

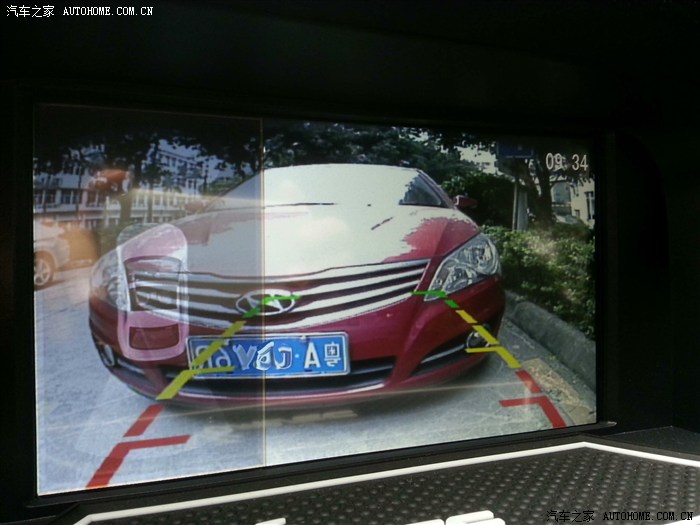

测试，正常。摄像头的倒车引导线与路面平行，perfect！

第三篇. 行车记录仪

开始装行车记录仪。

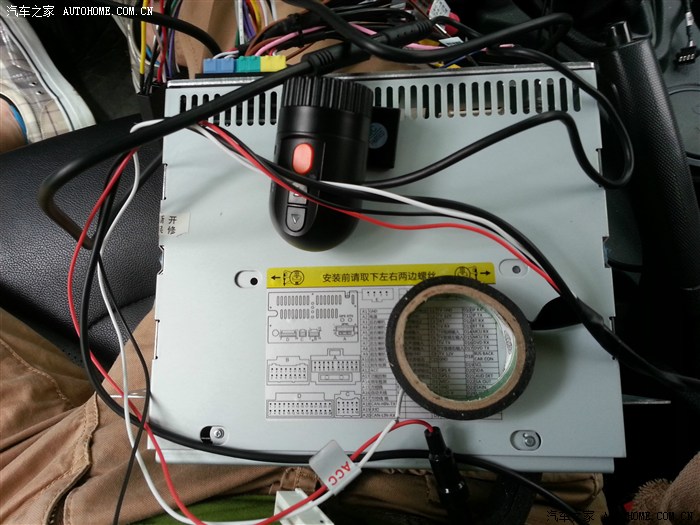

把散开的线用电工胶布包好，如上图。

正极接黄色线（常电），负极接黑色线（接地），ACC接红色线（启动车时的电源正极线），视频头接倒车视频输入线。

测试，正常。

布线，走中控手套箱、副驾A柱、车顶。

先把手套箱拆了，很简单，两边一压往下拉即可。

轻轻一掰A柱面板上部，即可取下。注意用阴力慢慢一掰，以免弄断卡扣。

撕开3M胶贴在后视镜上方没贴膜的位置，以免损坏防爆膜。

安装效果，外面很难看到，够隐蔽。

布好线效果。

全程一个人动手，历时N日，大功告成！
